卫生纸造纸机操作规程卫生纸是我们日常生活中必不可少的物品之一，而卫生纸的生产离不开卫生纸造纸机。
为了保障卫生纸的质量和安全，制定一份详细的操作规程是非常必要的。
本文将从以下几个方面进行介绍：一、卫生纸造纸机概述二、卫生纸造纸机操作前准备三、卫生纸造纸机操作流程四、卫生纸造纸机日常维护保养五、安全注意事项一、卫生纸造纸机概述1.1 卫生纸造纸机分类目前市场上主要有两种类型的卫生纸造纸机：平网式和圆网式。
1.2 卫生纸造纸机结构组成平网式和圆网式卫生纸造纸机在结构上存在差异，但基本组成部分都包括：进浆系统、筛选系统、压榨系统、干燥系统和收辊系统等。
二、卫生纸造纸机操作前准备2.1 检查设备是否正常运转在开始操作前，需要检查设备是否处于正常状态。
检查项目包括：电源是否接通；各部位是否有松动、漏油等情况；机器是否有异常声响等。
2.2 检查原材料检查卫生纸的原材料是否符合要求，包括：纸浆的水分含量、PH值、温度等。
2.3 准备必要的工具和备品备件操作过程中可能需要使用到一些工具和备品备件，如扳手、螺丝刀、清洗剂等。
需要提前准备好。
三、卫生纸造纸机操作流程3.1 进浆系统操作流程（1）开启进浆泵，并调整进浆量，保证进浆量均匀。
（2）调整进浆管道和阀门，保证进浆系统稳定运行。
3.2 筛选系统操作流程（1）开启筛网电机，并进行筛网调整，保证筛选效果良好。
（2）检查筛选系统中是否存在堵塞情况，并及时清理。
3.3 压榨系统操作流程（1）开启压榨辊电机，并调整压力，保证卫生纸的湿度符合要求。
（2）检查压榨辊表面是否平整，如有破损需要及时更换。
3.4 干燥系统操作流程（1）开启干燥辊电机，并调整干燥辊温度，保证卫生纸干燥程度符合要求。
（2）检查干燥辊表面是否平整，如有破损需要及时更换。
3.5 收辊系统操作流程（1）开启收辊电机，并调整收辊速度，保证卫生纸收卷效果良好。
（2）检查收辊系统中是否存在堵塞情况，并及时清理。
四、卫生纸造纸机日常维护保养4.1 定期清洗设备定期对设备进行清洗，包括：进浆管道、筛网、压榨辊表面、干燥辊表面等。
造纸机1、产品概述：将符合造纸要求的纸浆水悬浮体经滤网脱水成形、机械挤压脱水和干燥等过程而抄制成纸的机器。
造纸机包括完成以上工艺过程的成形、压榨、烘干3个主要部分,并配有必要的整饰、卷取及传动装置,以及供浆、浆料及白水循环、真空、通风排气、损纸处理和润滑、自控等辅助系统。
造纸机的规格常以其所抄造的成纸幅宽（简称抄宽）、铜网幅宽和优选的工作车速来表示。
现代大型造纸机的抄宽可达11m，工作车速达1000m/min以上,日产纸量达数百吨,整台机械的重量达千吨以上，长达百余米。
在一般发展中国家以及一些特种纸的生产中使用较多的为小型造纸机,其抄宽1～3m，工作车速每分钟几十米至200米造纸机是纸张抄造的联合装备。
主要由网、压榨和干燥等部构成。
网部分圆网和长网两种。
压榨部由压榨辊和造纸毛布等组成。
干燥部由一个或几个烘缸组成。
某些长网机还装备机械压光机，以提高纸的平滑度和紧度等。
造纸机的类型很多，如制造单面光纸张的单烘缸纸机（又称杨克式纸机）、制造一般纸张的长网多烘缸纸机、制造打字纸和卷烟纸等的薄页纸机、制造纸板的纸板机等。
造纸机泛指抄造各种纸及纸板的机器，有干法造纸机与湿法造纸机，一般是指湿法造纸机。
按成形部的结构有长网造纸机、圆网造纸机和夹网造纸机三类。
常以他们的生产能力、纸种、规格、车速及干燥部的形式等来表述其技术特征。
如长网多缸造纸机、圆网双缸造纸机、新闻纸造纸机、文化纸造纸机、纸板造纸机等。
造纸机是一个复杂庞大的联动机器，包括流送、成形、压榨、干燥，真空、白水和纤维回收、供水供汽、热风及热回收、压缩空气、润滑和传动等系统。
部分造纸机还装有压纹、起皱，施胶、涂布、压光、纵切等机构。
由于抄造的纸种不同，各类造纸机的配置不完全一样2、产业带分布：河南郑州、河南焦作、山东潍坊、河南沁阳、山东诸城3、该产品相关关键词：造纸设备造纸机造纸机卫生纸造纸机械设备废纸造纸机烧纸造纸机小型造纸机造纸机卫生纸废纸造纸机烧纸造纸机小型造纸机造纸机械造纸机火纸造纸机环保造纸机卫生纸设备造纸机小型环保造纸机造纸机设备小型造纸机卫生纸造纸设备造纸机造纸机的市场：纸加工机械：钉书机打孔机装订机覆膜机上光机烫金机模切机压痕机压纹机折页机复合机分切机开槽机分纸机纸成型机械其他纸加工机械造纸助剂：制浆助剂抄纸助剂涂布剂涂布助剂其他化学品造纸设备及配件造纸检测仪器二手纸加工设备二手造纸设备4、所属行业：机械及行业设备> 造纸设备及配件> 造纸机5、代表性企业：河南省沁阳市泓盈造纸机械有限公司大连华录欧梅办公设备有限公司北京华德泰兴纸张贸易有限公司北京迪士比科技有限公司宁波万里实业有限公司杭州市下城区惠宝印刷器材商行浙江武林造纸机械有限公司6、该行业目前的优势: 造纸机具有操作方便、省电、占地小、投资少、见效快等优势。
造纸机械原理
造纸机械原理是指在纸张生产过程中，利用一系列的设备和工艺来实现纤维素材料的混合、制浆、纸浆悬浮液的调控、纸浆的过滤和成型、纸张的干燥和涂覆等多个步骤的机械化操作。
其主要原理包括：
1. 制浆：将纤维素原料（如木材、废纸、稻草等）通过物理力学或化学方法进行分解，将纤维素与其它成分分离，得到纸浆。
2. 调浆：将纸浆进行悬浮液的调控，包括稀释、调温、pH调
节等，以满足纸张品质要求。
3. 过滤：通过滤网或滤篮等过滤装置，除去纸浆中的杂质和水分，使纸浆变得更加纯净。
4. 成型：将纸浆均匀地分散在成型网上，利用真空吸附和机械运动的力量将纸浆成型为纸张的初始形态。
5. 干燥：通过热风或压榨等方式，将纸张中的水分蒸发或挤压出去，使纸张干燥固化，增强其物理强度。
6. 涂覆：在纸张表面涂覆一层胶或树脂等材料，以改善纸张的光泽、平整度和耐水性等性能。
7. 切割和包装：将成品纸张根据需要进行切割，并进行包装和堆码，以便储存和销售。
造纸机械通过运用各种原理，实现纸张制造过程中的物料处理、纸浆悬浮、过滤、成型、干燥和后续处理等关键环节。
不同种类的造纸机械可能会有一些差异和特殊设计，但总体来说，这些原理为纸张的生产提供了基本的工艺基础。
1造纸机原理与结构造纸机是一种用来制造纸张的机械设备，它通过将纤维素材料与水混合，形成纸浆后，再通过筛网进行过滤，使水分流失，最终形成纸张。
本文将介绍造纸机的原理及其结构。
造纸机的原理主要包括液体力学和形成纸张的过程。
在制造纸张的过程中，纤维素材料（如木材、纸浆等）首先与水混合，形成纸浆。
随后，纸浆会通过旋转的筛网，使水分从网孔中流失。
纸浆在筛网上不断移动，并受到压力的作用，从而使纤维素材料结合在一起，形成纸张。
最后，纸张会通过干燥的处理，使其完全干燥。
造纸机的结构主要分为供浆、湿网、排水和洗网四个部分。
首先是供浆部分。
供浆部分主要包括浆池、浆泵和搅浆机。
浆池是一个装有纤维素材料和水混合浆液的容器，浆泵用于将浆液通过管道输送到搅浆机。
搅浆机通过旋转的叶片搅拌浆液，使其均匀混合。
接下来是湿网部分。
湿网部分主要包括筛网和真空滤屏。
筛网是一种由金属丝或合成纤维制成的网状结构，用于过滤纸浆。
纸浆通过筛网时，水分会通过网孔流失，而纤维素材料则留在筛网上，形成纸张的初步结构。
真空滤屏则用于帮助加速水分的流失，从而使纸张更快地形成。
然后是排水部分。
排水部分主要包括挤水辊和吸水辊。
挤水辊位于筛网的下方，通过对筛网施加压力，从而压榨纸浆中的水分。
吸水辊则位于筛网的上方，用于吸收残留的水分，并将纸张从筛网上取下。
最后是洗网部分。
洗网部分主要包括洗网装置和清洗装置。
洗网装置用于清洗筛网上的残留纸浆和杂质，以防止其堵塞网孔。
清洗装置则用于彻底清洁筛网，使其保持良好的通透性和使用寿命。
总的来说，造纸机是通过将纤维素材料与水混合，形成纸浆后，通过筛网过滤和压水的方法，最终形成纸张。
其结构包括供浆、湿网、排水和洗网等部分，各个部分共同协作，以实现纸张制造的整个过程。
造纸机的原理和结构的科学性和合理性，对高效、稳定地制造高质量纸张起着重要作用。

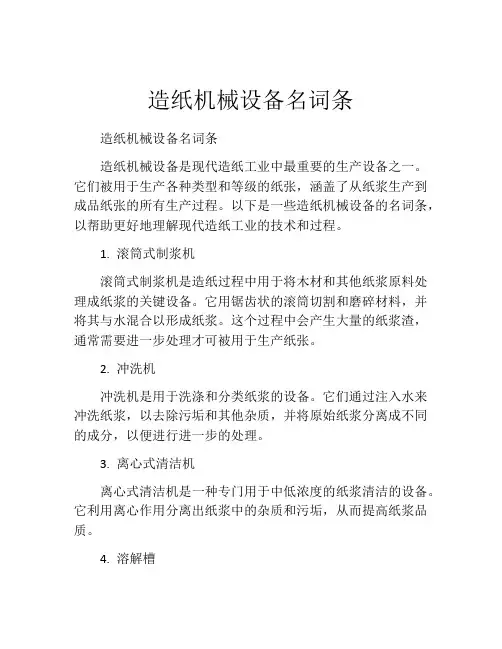

造纸机械设备名词条造纸机械设备名词条造纸机械设备是现代造纸工业中最重要的生产设备之一。
它们被用于生产各种类型和等级的纸张，涵盖了从纸浆生产到成品纸张的所有生产过程。
以下是一些造纸机械设备的名词条，以帮助更好地理解现代造纸工业的技术和过程。
1. 滚筒式制浆机滚筒式制浆机是造纸过程中用于将木材和其他纸浆原料处理成纸浆的关键设备。
它用锯齿状的滚筒切割和磨碎材料，并将其与水混合以形成纸浆。
这个过程中会产生大量的纸浆渣，通常需要进一步处理才可被用于生产纸张。
2. 冲洗机冲洗机是用于洗涤和分类纸浆的设备。
它们通过注入水来冲洗纸浆，以去除污垢和其他杂质，并将原始纸浆分离成不同的成分，以便进行进一步的处理。
3. 离心式清洁机离心式清洁机是一种专门用于中低浓度的纸浆清洁的设备。
它利用离心作用分离出纸浆中的杂质和污垢，从而提高纸浆品质。
4. 溶解槽溶解槽是用于将木浆或废纸浆溶解成纸张所需浓度的设备。
它通过加热和搅拌纸浆来加速纸浆中纤维素的溶解，从而产生平滑、均匀的纸浆。
5. 制浆机制浆机是粗浆和废纸浆的加工设备。
它们用于将纸浆原料加工成所需的浆状物质，以便进行后续生产过程。
6. 过滤机过滤机是一种用于去除纸浆中杂质的设备。
它们通过筛选和过滤将纸浆中的固体颗粒和微粒去除，使纸浆变得更加干净和纯净。
7. 干燥机干燥机用于将湿纸张干燥。
它们通过将纸张通入高温和低湿的空气中，将其表面水分蒸发，从而使纸张更加平整和柔软。
8. 压光机压光机是一种用于改善纸张表面平整度和光泽度的设备。
它们使用轻压并在高速下操作，以便真正地平整和光滑纸张的表面。
9. 缩小机缩小机用于将纸张干燥后进行缩小和整形。
它们通过引入一定的湿度和热量，使纸张更容易形成所需的形状和尺寸。
10. 涂布机涂布机是一种用于将涂料和颜料应用到纸张表面的设备。
它们涂覆各种颜色、保护、抗水和防化学等特性的涂料，以便使纸张更具吸引力和缓冲性，以适应各种特定要求。
综上所述，造纸机械设备在现代造纸工业中扮演着极为重要的角色。
下册：造纸机的辊筒：一、判断题：1、对所有造纸机辊筒的要求都是刚度大而重量轻。
2、辊筒的直径越大，其刚度也越大。
3、造纸机对其辊筒的外径尺寸精度要求不严，而对其形位公差要求严格。
4、造纸机压榨辊常使用石辊的主要原因是其表面有微孔，容易剥离纸页。
5、一般辊筒传动侧的轴承应轴向固定，而操作侧轴承可在轴承座内进行轴向滑动。
二、填空题：1、一般造纸机的车速超过m/min时需要对其辊筒进行动平衡。
2、造纸机上的管辊主要由辊体、和三部分组成。
3、实心铸造辊主要用于。
4、空心铸造辊主要用于。
5、辊筒表面包覆层按其作用分为包覆层和包覆层。
三、选择题：1、胶辊的适宜存放温度为。
①-10~10℃；②0~25℃；③0~60℃；2、当室外气温低于℃时，无特殊措施保护的情况下不允许运输胶辊。
①-5℃；②0℃；③5℃；四、简答题：1、对造纸辊筒的一般性要求有哪几方面？2、造纸辊筒的主要类型有哪些？五、计算题：普通结构辊的挠度与中高计算。
第一章打浆：•一、判断题：• 1、在打浆工段，用盘磨机处理麦草浆生产普通文化用纸时，一般选择封闭圈较多的磨片比较合适。
二、选择题：•1 当圆盘磨的磨盘线速度约米/分时,切断与帚化能力相当。
•①1200；②1500；③1800；•2、用盘磨机处理麦草浆生产普通文化用纸时，一般选择＿＿磨片比较合适。
•①宽槽直齿；②斜齿；③封闭圈较多的；•3、我国定型的齿盘式疏解机的转速接近＿＿转/分钟。
①1000；②1500；③3000；•三、填空题：•1、锥形磨浆机有式、式和内循环式。
•2、三盘磨有个磨区、个磨盘、个磨片。
•3、盘磨机的动力消耗与的3次方及的5次方正比。
•4、磨盘线速度在米/分以上时,对纤维或纸片具有良好的疏解帚化作用。
•四、简答题：•1、简述打浆设备的三种分类方法。
•2、简述锥形精浆机的工作原理。
•3、什么是单盘磨、双回转圆盘磨和三盘磨？•4、简述打浆用圆盘磨的磨纹结构对磨浆特性的影响。
第二章纸机概述：一、判断题：1、纸机的工作车速是指纸机所能运转的最高车速，并按其配备传动和辅助设备。

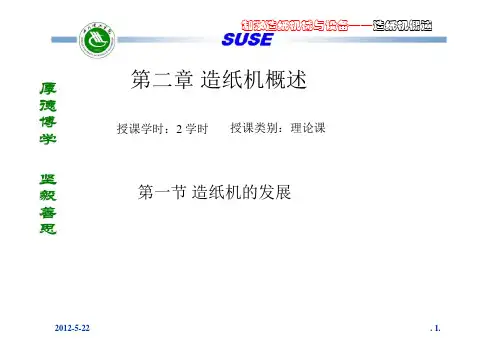

第二章
造纸机概述
第一节
造纸机的发展
古代造纸
造纸术是我国劳动人民的创造，公元2世纪初（东汉），蔡伦总结整理了前人的经验，发明了一套较完整的手工抄纸术。
当前一些高级特种纸仍采用手工抄制
现代造纸机造纸技术
现代的机器造纸技术是十八世纪以来在西方各国发展起来的。
1799年法国匠师罗贝尔特（Louis Robert）发明了连续抄纸的机器。
1803年英国机师唐金（B.Donkin）制成第一台工业生产用的造纸机，英国纸商福尔德黎尼尔（Fourdrinier）兄弟购买了部分权益并申报了专利权。
1808年全部权益归他们所有并以其姓氏称呼长网造纸机。
1807年美国人金赛（Kinsey）提出了圆网造纸机的专利。
1817年第一台圆网造纸机在美国运行投产。
此后造纸机逐渐完善，不断被新的部件所补充，并向大型和高速方向发展。
1807～1826年间，造纸机装设了真空吸水箱、烘缸等部件；
1870年配置了压光机及从横轴传动发展到纵轴传动方式。
1906～1921年，使用了高压流浆箱、真空吸水辊、圆筒卷纸机及多电机分部传动等组件。
1950～1960年间，造纸机装设了封闭式流浆箱、真空吸移装置、复合压榨等高效组件。
七十年代造纸机发展了夹网成形器、真空圆网成形器等新型纸幅成形装置。
到目前造纸机又出现了许多新的技术和装置，白水稀释流浆箱、宽压区压榨（靴型压榨）、单层烘缸排列、软辊压光机等。
第二节
造纸机的组成与分类
一、造纸机的组成
造纸机是一系列配套设备组成的联合机。
造纸机主体分为湿部和干部两大部分。
湿部：纸料流送系统、成形部（网部）、压榨部；
干部：干燥部、压光部、卷取（复卷）部；
造纸机还配备机械传动系统及辅助系统（真空、气压或液压、润滑、蒸汽、通风、工艺参数检测、自动控制系统等）
二、造纸机的分类
在工程实际中，通常选取造纸机的成形部和烘干部的形式结构特征作为造纸机基本形式分类。
主要因为这两部分对产品的产量和质量起到决定性作用。
造纸机基本形式分类：
长网多缸造纸机、长网大烘缸造纸机、多网案长网造纸机；
圆网造纸机（单网单缸、双网双缸、多网多缸等）；
长圆网复合纸板机；
夹网造纸机（水平夹网、立式夹网、曲面夹网、多夹网纸机等）
第三节
造纸机的规格
国产造纸机的规格通常以产品纸的净纸幅宽尺寸（mm）和最大工作车速（m/min）两个主要参数表示。
表示方法为净纸幅宽在前，最大工作车速在后。
1、净纸幅宽1760mm，最大工作车速350m/min长网多缸文化纸机。
纸机规格：1760/350长网多缸文化纸机。
2、净纸幅宽3150mm，最大工作车速600m/min长网多缸新闻纸机。
纸机规格：3150/600长网多缸新闻纸机。
3、净纸幅宽2640mm，最大工作车速120m/min圆网多缸纸板机。
纸机规格：2640/120圆网多缸纸板机。
国外制造的造纸机，其规格通常以成形网的宽度（机宽）和最大工作车速表示。
习惯上按造纸机的车速值分为高、中、低速造纸机。
对车速的区分是相对的，发展的。
随着造纸机车速的不断提高，区分高、中、低的车速值也会不断的提高。
如以前认为600m/min的车速为高速纸机，现在只能属于中速纸机。
因为目前高速纸机的最大工作车速已达2000m/min。
习惯上按造纸机的幅宽值分为宽幅、中幅、窄幅造纸机。
对幅宽的区分也是相对的，发展的。
国外生产的造纸机，多以网宽3000～5000mm为中等幅宽，小于3000mm为窄幅造纸机，大于5000mm为宽幅造纸机。
国内生产的造纸机幅宽大于3520mm为宽幅造纸机。
第四节
造纸机专用名词术语
一、造纸机幅宽方面的名词术语
1、毛纸幅宽（抄纸宽度）Bm
抄造的纸幅在卷纸机上的宽度，以mm表示。
在抄纸过程中，由于切边、纸幅横向收缩等原因，在纸机各个部位的纸幅宽度是不一致的。
卷纸机上的纸幅宽度也称为抄造宽度。
2、（公称）净纸幅宽B
J
卷纸机上的纸幅（毛纸）经切纸机或复卷机切去两边的纸边后，所得到的纸幅宽度，以mm表示。
净纸宽度是成品纸标准幅宽的整倍数。
国家标准规定的纸幅幅宽：
卷筒纸幅宽尺寸：787mm、880mm、1092mm、1575mm等；
平板纸尺寸：787×960mm、787×1092mm、880×1092mm等；1760纸机：生产的净纸幅宽1760mm
产品为卷筒纸：880×2个
产品为平板纸：880×1092；880×1230
2362纸机：生产的净纸幅宽2362mm
产品为卷筒纸：787×3个
产品为平板纸：787×1092；787×1230
3、湿纸幅宽Bs
在造纸机网部经水针冲边后引入压榨部的湿纸幅宽度，以mm 表示。
毛纸幅宽Bm
Bs ＝————————
1 －总横向收缩率ε
ε～纸幅总横向收缩率（％），其数值与纸张品种等有关；
抄造宽度（毛纸幅宽）与净纸幅宽的关系：
抄造宽度（毛纸幅宽）＝净纸幅宽＋两侧切边宽度
即：Bm ＝B J + 2t ；t～每侧切去纸边的宽度，t＝20～25mm
4、造纸网宽度Bw
造纸网宽度一般作为造纸机各部分宽度的基数，以mm表示。
毛纸宽度Bm
造纸网宽度Bw＝—————————+ A ＝湿纸幅宽Bs + A
1 －总横向收缩率ε
式中：A ～造纸网宽度富裕系数；
开式引纸纸机A ＝150mm，
真空吸移引纸纸机A ＝250 ～300mm
A ＝2（a + b + c）
其中：a ～湿纸幅每侧水针冲边宽度；
b ～每侧定幅装置在网上所占的宽度；
c ～在定幅装置外造纸网每侧错动宽度
5、造纸机的轨距
造纸机两侧基础底轨中心线的距离。
a ～每侧冲边宽度；
b ～每侧定幅装置所占的宽度；
c ～造纸网每侧错动宽度；
二、造纸机车速方面的名词术语
造纸机在运行时，纸机网部、压榨部、干燥部的车速略有不同，为确切表达纸机的生产能力，统一规定：
1、抄造车速
卷纸机的卷纸缸表面线速度，即卷纸机上纸幅的运行速度（m/min）。
2、工作车速
造纸机在给定的纸料品种和工艺条件下可以安全正常运行的车速
范围。
上限为最大工作车速，下限为最低工作车速，上下限比值为调速比。
3、设计车速
从机械结构角度和最大宗产品生产条件考虑时可以达到的车速，一般等于或略高于造纸机车速范围的最大工作车速。
常以设计车速为依据选用纸机的各种附属设备（冲浆泵、真空泵、风机等）。
4、结构车速
作为造纸机主要部件设计计算及技术质量检验等工作中的车速。
一般情况下，结构车速高于设计车速。
如辊子动平衡校验、机件的强度及刚度校核等。
5、爬行车速
纸机空运转所需特殊的低车速，一般为10～25m/min。
在检查和清洗成形网、压榨毛毯、干毯时；烘缸通汽预热空运转时需用的低车速。
6、速差（速比）
按正常生产运行条件调整好的造纸机各分部车速与卷纸部车速比较所存在的速度差。
速差以百分率表示。
造纸机在运行过程中，由于纸幅在压榨部会出现伸长，在干燥部会出现收缩，因此造纸机各个分部的速度是不同的，存在着速差。
三、造纸机产量方面的名词术语
1、理论产量
·Bm·q
0.06 ·V
max
Q ＝————————————(t/h)
10 6
式中：V
～纸机最大工作车速（m/min）；
max
Bm～毛纸幅宽（mm）；
q ～纸张定量（g/m2）；
2、计算产量
0.06 ·V·Bm·q ·T ·K
·K2
1
Q ＝—————————————————(t/d)
10 6
式中：V～纸机工作车速（m/min）
T ～纸机平均每天有效生产时数（h/d）
其反映纸机在换网、换毯等方面的机械化水平和维护检修、管理工作的水平。
长网纸机22～22.5（h/d）；
圆网纸机22.5～23（h/d）；
K 2～成品率（％）；
合格品产量
成品率（％）＝———————×100
纸机抄造量
其反映了纸机的配备、操作等方面在达到产品质量要求上所表现的性能和水平以及工艺条件是否达到最佳。
K 1～抄造率（％）；
纸机抄造量
抄造率（％）＝———————————————————×100
纸机抄造量＋抄造损纸量（湿损、干损）其反映了纸机生产工艺条件及其稳定性以及操作水平等因素。
