安全监控系统传感器设置规范

煤矿安全监控系统及检测仪器使用管理规范（AQ1029—2019）中华人民共和国应急管理部发布1 范围本标准规定了煤矿安全监控系统及检测仪器的装备、设计和安装、传感器设置、使用与维护、系统及联网信息处理、管理制度与技术资料等要求。

本标准适用于全国井工煤矿，包括生产、新建和改、扩建矿井。

2 规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

AQ6201 煤矿安全监控系统通用技术要求MT/T423 空气中甲烷校准气体技术条件3 术语和定义下列术语和定义适用于本文件。

3.1煤矿安全监控系统coal mine safety monitoring system具有模拟量、开关量、累计量采集、传输、存储、处理、显示、打印、声光报警、控制等功能，用于监测甲烷浓度、一氧化碳浓度、风速、风压、温度、烟雾、馈电状态、风门状态、风筒状态、局部通风机开停、主要通风机开停等，并实现甲烷超限声光报警、断电和甲烷风电闭锁控制等，由主机、传输接口、分站、传感器、断电控制器、声光报警器、电源箱、避雷器等设备组成的系统。

3.2传感器transducer将被测物理量转换为电信号输出的装置。

3.3甲烷传感器methane transducer连续监测矿井环境气体中及抽放管道内甲烷浓度的装置，一般具有显示及声光报警功能。

3.4风速传感器air velocity transducer连续监测矿井通风巷道中风速大小的装置。

3.5风压传感器wind pressure transducer连续监测矿井通风机、风门、密闭巷道、通风巷道等地点通风压力的装置。

3.6一氧化碳传感器carbon monoxide transducer连续监测矿井中煤层自然发火及胶带输送机胶带等着火时产生的一氧化碳浓度的装置。

3.7温度传感器temperature transducer连续监测矿井环境温度高低的装置。

附件：晋城煤业集团矿井安全监控系统传感器设置规范第一章总则第1条近年来，晋城煤业集团为适应多巷掘进、一次采全高等生产工艺的变革，不断创新出“全风压配合短距离局部通风”、“三进两回”等新型通风方式，与之相配套的矿井安全监控系统传感器设置发生了很大变化，为进一步规范各类传感器的设置管理，根据AQ1029－2007《煤矿安全监控系统及检测仪器使用管理规范》，特制定本规范。

本规范适用于集团公司各子、分公司所辖生产矿井、新建和改、扩建矿井。

第2条在进行采区设计、编写采掘作业规程或安全技术措施时，必须对安全监控设备的种类、数量和位置，动力开关的安设地点、信号电缆和电源电缆的敷设，控制区域等明确规定，并绘制布置图。

第二章甲烷传感器设置第3条甲烷传感器通用悬挂标准：设在巷道内的甲烷传感器应布置在巷道的上方，并应不影响行人和行车，安装维护方便。

甲烷传感器应垂直悬挂，距顶板(顶梁、屋顶)不大于300mm，距巷道侧壁（墙壁）不小于200mm。

第4条采用一条巷道回风的采煤工作面甲烷传感器设置1、用U型通风方式时，按图4-1-1所示设置：在上隅角设置甲烷传感器T0，工作面设置甲烷传感器T1，工作面回风巷设置甲烷传感器T2；若煤与瓦斯突出矿井的甲烷传感器T1不能控制采煤工作面进风巷内全部非本质安全型电气设备，则在进风巷设置甲烷传感器T3。

图4-1-1 型通风方式采煤工作面甲烷传感器设置2、Y型、H型和W通风方式的采煤工作面甲烷传感器的设置见图4-2-1、4-2-2、4-2-3所示）图4-2-1 型通风方式采煤工作面甲烷传感器设置型通风方式采煤工作面甲烷传感器设置图4-2-3 型通风方式采煤工作面甲烷传感器设置第5条 采用两条巷道回风的采煤工作面甲烷传感器设置 1、传统双回风通风方式采煤工作面甲烷传感器设置见图5-1-12、“三进两回”通风方式采煤工作面甲烷传感器设置见图5-2-13图5－3－1 大套小通风方式采煤工作面甲烷传感器设置第6条设置有专用排瓦斯巷的采煤工作面甲烷传感器设置见图6-1：甲烷传感器T0、T1、T2的设置同图4-1-1；专用排瓦斯巷设置甲烷传感器T7；工作面混合回风风流处设置甲烷传感器T8。

附件：晋城煤业集团矿井安全监控系统传感器设置规范第一章总则第1条为进一步规范各类传感器的设置管理，根据AQ1029－2007《煤矿安全监控系统及检测仪器使用管理规范》和《煤矿安全规程》（2011版）的相关规定，特制定本规范。

第2条本规范所称的矿井安全监测监控系统，是指利用信息管理、计算机网络等技术对矿井甲烷浓度、一氧化碳浓度、二氧化碳浓度、风速、风压、温度、馈电状态、风门状态、风筒状态、局部通风机开停、主要通风机开停等实施远程动态监控管理，并实现甲烷超限声光报警、断电和甲烷风电闭锁控制等功能的系统。

第3条本规范适用于集团公司各子、分公司所辖生产矿井、资源整合矿井、新建和改、扩建矿井。

第4条在进行采区设计、编写采掘作业规程或安全技术措施时，必须对安全监控设备的种类、数量和位置，动力开关的安设地点、信号电缆和电源电缆的敷设，控制区域等明确规定，并绘制布置图。

第5条矿井安全监测监控系统要做到“装备齐全、数据准确、断电可靠、处置迅速”。

第6条通风部门在矿井安全监测监控系统管理中的主要职责：集团公司通风部门职责：1、负责对安全监测监控系统内的各类传感器的安设位置、数量、报警值、断电值、复电值等进行设计规划，制定详细安设标准。

２、监督检查各单位在传感器安设标准方面的执行情况。

３、负责安全监测监控系统部分对口业务的业务指导。

4、对安全监测监控系统运行中出现的重大事故，参与追查分析。

５、参加安全监测监控系统的技术论证、选型、及验收工作各子分公司通风部门职责：1、负责传感器设置位置、数量、报警值、断电值、复电值、断电范围的确定。

2、负责安全监测监控系统部分对口业务的业务指导3、负责参与本矿安全监测监控系统事故的追查分析。

4、发生瓦斯超限等异常情况时，负责落实原因和采取措施，并及时将超限原因反馈给监测部门。

第7条甲烷传感器必须实行挂牌管理，牌版内必须标注传感器型号、安装位置、报警浓度、断电浓度、复电浓度、断电范围、包机人、安装日期、更换日期等。

煤矿安全监控系统及检测仪器使用管理规范（AQ1029—2019）中华人民共和国应急管理部发布1 范围本标准规定了煤矿安全监控系统及检测仪器的装备、设计和安装、传感器设置、使用与维护、系统及联网信息处理、管理制度与技术资料等要求。

本标准适用于全国井工煤矿，包括生产、新建和改、扩建矿井。

2 规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

AQ6201 煤矿安全监控系统通用技术要求MT/T423 空气中甲烷校准气体技术条件3 术语和定义下列术语和定义适用于本文件。

3.1煤矿安全监控系统 coal mine safety monitoring system具有模拟量、开关量、累计量采集、传输、存储、处理、显示、打印、声光报警、控制等功能，用于监测甲烷浓度、一氧化碳浓度、风速、风压、温度、烟雾、馈电状态、风门状态、风筒状态、局部通风机开停、主要通风机开停等，并实现甲烷超限声光报警、断电和甲烷风电闭锁控制等，由主机、传输接口、分站、传感器、断电控制器、声光报警器、电源箱、避雷器等设备组成的系统。

3.2传感器 transducer将被测物理量转换为电信号输出的装置。

3.3甲烷传感器 methane transducer连续监测矿井环境气体中及抽放管道内甲烷浓度的装置，一般具有显示及声光报警功能。

3.4风速传感器 air velocity transducer连续监测矿井通风巷道中风速大小的装置。

3.5风压传感器 wind pressure transducer连续监测矿井通风机、风门、密闭巷道、通风巷道等地点通风压力的装置。

3.6一氧化碳传感器 carbon monoxide transducer连续监测矿井中煤层自然发火及胶带输送机胶带等着火时产生的一氧化碳浓度的装置。

3.7温度传感器 temperature transducer连续监测矿井环境温度高低的装置。

安全监控系统传感器设置一、甲烷传感器低浓度催化燃烧式甲烷传感器量程：0～4%；高低浓度催化燃烧式甲烷传感器量程：0～10%；红外甲烷传感器量程：0～100%.采煤工作面、采煤工作面回风隅角、采煤工作面回风巷、掘进工作面、掘进工作面回风流、井下煤仓甲烷传感器报警值为：0.8%、断电值为：1.0%、复电值为：0.8%。

采用串联通风的掘进工作面风机前、采煤工作面进风巷、机电硐室进风前甲烷传感器报警值为：0.5%、断电值为：0.5%、复电值为：0.5%。

一翼回风测风站、矿井总回风测风站甲烷传感器报警值为：0.7%、断电值为：0.7%、复电值为：0.7%。

二、风速传感器低、中速风速传感器的量程为：0～15m/s；采煤工作面、煤巷及半煤岩巷掘进工作面、采区回风巷的风速传感器报警值：低报值0.25m/s、高报值6m/s；岩巷掘进工作面的风速传感器的报警值：低报值0.15m/s、高报值6m/s；一翼回风巷的风速传感器的报警值：低报值0.15m/s、高报值8m/s；矿井总回风巷的风速传感器的报警值：低报值0.15m/s、高报值15m/s。

三、温度传感器温度传感器的量程为：0℃～100℃或-5℃～45℃（具体看传感器的铭牌）；采煤工作面回风巷、掘进工作面回风流的温度传感器报警值：30℃；井下机电硐室温度传感器报警值：34℃。

四、一氧化碳传感器一氧化碳传感器的量程为：0～1000ppm；井下安装的一氧化碳传感器报警值：24ppm。

五、粉尘传感器粉尘传感器的量程为：0～1000mg/m3；采煤工作面、煤巷工作面安装的粉尘传感器报警值：10 mg/m3。

半煤岩巷、岩巷工作面安装的粉尘传感器报警值：2mg/m3。

六、氧气传感器氧气传感器的量程为：0～25%；井下安装的氧气传感器报警值：低报值18.5%、高报值23%.七、二氧化碳传感器二氧化碳传感器的量程为：0～5%；井下安装的二氧化碳传感器报警值： 1.5%。

八、开关量主副风机设置成局扇、里外风门均要在监控系统里关联报警。

监测监控系统分站与传感器安装、设置标准1、甲烷传感器应垂直悬挂在巷道上方风流稳定的位置，距顶板（顶梁）不得大于300mm，距巷道侧壁不得小于200mm，并应安装维护方便，不影响行人和行车。

2、一氧化碳传感器应垂直悬挂在巷道的上方风流稳定的位置，距顶板（顶梁）不得大于300mm，距巷壁不得小于200mm，并应安装维护方便，不影响行人和行车。

带式输送机滚筒下风侧10-15m处应设置一氧化碳传感器，报警浓度为0.0024%CO。

3、采区回风巷、一翼回风巷、总回风巷的测风站应设置风速传感器。

风速传感器应设置在巷道前后10m内无分支风流、无拐弯、无障碍、断面无变化、能准确计算风量的地点。

当风速低于或超过《煤矿安全规程》的规定值时，应发出声、光报警信号。

4、主要通风机的风硐应设置风压传感器。

5、机电硐室内应设置温度传感器，报警值为34℃。

6、主要通风机、局部通风机必须设置设备开停传感器。

7、矿井和采区主要进回风巷道中的主要风门必须设置风门传感器。

当两道风门同时打开时，发出声光报警信号。

8、掘进工作面局部通风机的风筒末端应设置风筒传感器。

9、为监测被控设备瓦斯超限是否断电，被控开关的负荷侧必须设置馈电传感器。

10、甲烷传感器设置及安装地点11、瓦斯矿井的煤巷、半煤岩巷的掘进工作面甲烷传感器必须按图1设置：在工作面混合风流处设置甲烷传感器T1，在工作面回风流中设置甲烷传感器T2；采用串联通风的掘进工作面，必须在被串工作面局部通风机前设置掘进工作面进风流甲烷传感器T3。

安装在风筒出口的巷道对侧。

12、采煤工作面甲烷传感器必须按图2设置。

在上隅角设置甲烷传感器T0，工作面设置甲烷传感器T1 ，工作面回风巷设置甲烷传感器T2；采煤工作面采用串联通风时，被串工作面的进风巷设置甲烷传感器T4（下图中T3不考虑）图2 采煤工作面甲烷传感器的设置13、采区回风巷、一翼回风巷、总回风巷测风站应设置甲烷传感器14、设在回风流中的机电硐室进风侧必须设置甲烷传感器，如图3所示。

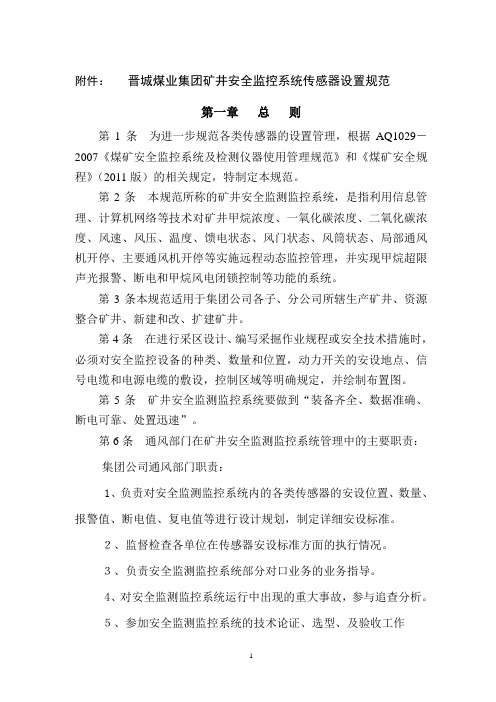

附件：晋城煤业集团矿井安全监控系统传感器设置规范第一章总则第1条为进一步规范各类传感器的设置管理，根据AQ1029－2007《煤矿安全监控系统及检测仪器使用管理规范》和《煤矿安全规程》（2011版）的相关规定，特制定本规范。

第2条本规范所称的矿井安全监测监控系统，是指利用信息管理、计算机网络等技术对矿井甲烷浓度、一氧化碳浓度、二氧化碳浓度、风速、风压、温度、馈电状态、风门状态、风筒状态、局部通风机开停、主要通风机开停等实施远程动态监控管理，并实现甲烷超限声光报警、断电和甲烷风电闭锁控制等功能的系统。

第3条本规范适用于集团公司各子、分公司所辖生产矿井、资源整合矿井、新建和改、扩建矿井。

第4条在进行采区设计、编写采掘作业规程或安全技术措施时，必须对安全监控设备的种类、数量和位置，动力开关的安设地点、信号电缆和电源电缆的敷设，控制区域等明确规定，并绘制布置图。

第5条矿井安全监测监控系统要做到“装备齐全、数据准确、断电可靠、处置迅速”。

第6条通风部门在矿井安全监测监控系统管理中的主要职责：集团公司通风部门职责：1、负责对安全监测监控系统内的各类传感器的安设位置、数量、报警值、断电值、复电值等进行设计规划，制定详细安设标准。

２、监督检查各单位在传感器安设标准方面的执行情况。

３、负责安全监测监控系统部分对口业务的业务指导。

4、对安全监测监控系统运行中出现的重大事故，参与追查分析。

５、参加安全监测监控系统的技术论证、选型、及验收工作各子分公司通风部门职责：1、负责传感器设置位置、数量、报警值、断电值、复电值、断电范围的确定。

2、负责安全监测监控系统部分对口业务的业务指导3、负责参与本矿安全监测监控系统事故的追查分析。

4、发生瓦斯超限等异常情况时，负责落实原因和采取措施，并及时将超限原因反馈给监测部门。

第7条甲烷传感器必须实行挂牌管理，牌版内必须标注传感器型号、安装位置、报警浓度、断电浓度、复电浓度、断电范围、包机人、安装日期、更换日期等。

长治仙泉煤业安全监控系统传感器设置规范（试行）长治仙泉煤业2013 年分站 煤矿安全监控系统中用于接受来自传感器的信号，并按预先约定的复用 方式远距离传输给传输接口， 同时， 接受来自传输接口多路复用信号的装置。

分站还具有线 性校正、 超限判别、 逻辑运算等简单的数据处理、 对传感器输入的信号和传输接口传来的信 号进行处理的能力，执行控制器工作。

本标准适用于长治仙泉煤业安全监控系统的设置要求。

2 总则为了规范矿安全监控系统管理工作， 进一步提高煤矿安全生产保障能力，根据《煤矿安全监控系统及检测仪器使用管理规范》 (AQ1029－2007) 、《煤矿安全监控系统通用技术要求》(AQ6021－ 2006) 、《煤矿安全规程》 的要求， 特制定安全监控系统中各类传感器的设置标准。

3 定义3.1 煤矿安全监控系统 传输、存储、处理、显示、打印、声光报警、控制等功能，用于监测甲烷浓度、一氧化碳浓度、温度、硫化氢、二氧化碳、馈电状态、、风筒状态、局部通风机开停、并实现甲烷超限声光报警、断电和甲烷风电闭锁控制，有主机、传输接口、 分站、传感器、断电控制器、声光报警器、电源箱、避雷器等设备组成的系统。

3.2 传感器 将被测物理量转换为电信号输出的装置。

3.3 甲烷传感器 连续监测矿井环境气体中及抽放管道内甲烷浓度的装置，一般具有显示及声光报警功能。

3.4 风速传感器 连续监测矿井通风巷道中风速大小的装置。

3.5 一氧化碳传感器连续监测矿井中煤层自然发火及胶带输送机胶带等着火时产生一氧化碳的装置。

3.5 二氧化碳传感器 连续监测矿井中二氧化碳浓度的装置。

3.5 硫化氢传感器 连续监测矿井中硫化氢浓度的装置。

3.7 温度传感器 连续监测矿井环境温度高低的装置。

3.8 风筒传感器 连续监测局部通风机风筒“有风”或“无风”状态的装置。

3.9 馈电传感器 连续监测矿井中馈电开关或电磁启动器负荷侧有无电压的装置。

3.10 声光报警器能发出声光报警的装置。
