20151022《泡沫灭火系统施工及验收规范》GB50281-2006讲解

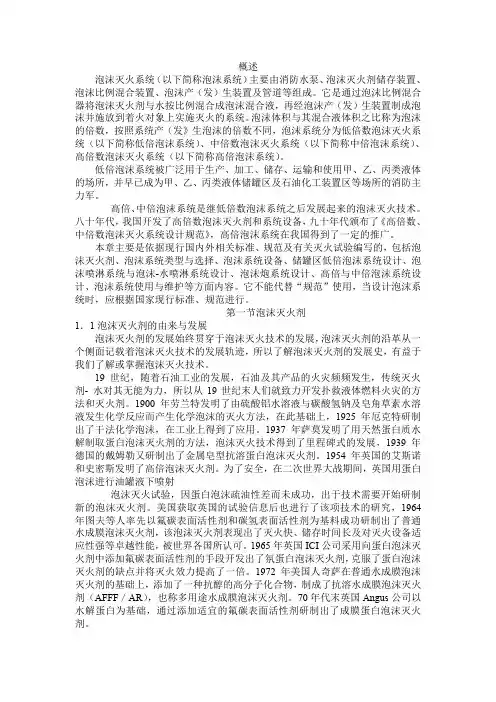

概述泡沫灭火系统（以下简称泡沫系统）主要由消防水泵、泡沫灭火剂储存装置、泡沫比例混合装置、泡沫产（发）生装置及管道等组成。

它是通过泡沫比例混合器将泡沫灭火剂与水按比例混合成泡沫混合液，再经泡沫产（发）生装置制成泡沫并施放到着火对象上实施灭火的系统。

泡沫体积与其混合液体积之比称为泡沫的倍数，按照系统产（发》生泡沫的倍数不同，泡沫系统分为低倍数泡沫灭火系统（以下简称低倍泡沫系统）、中倍数泡沫灭火系统（以下简称中倍泡沫系统）、高倍数泡沫灭火系统（以下简称高倍泡沫系统）。

低倍泡沫系统被广泛用于生产、加工、储存、运输和使用甲、乙、丙类液体的场所，并早已成为甲、乙、丙类液体储罐区及石油化工装置区等场所的消防主力军。

高倍、中倍泡沫系统是继低倍数泡沫系统之后发展起来的泡沫灭火技术。

八十年代，我国开发了高倍数泡沫灭火剂和系统设备，九十年代颁布了《高倍数、中倍数泡沫灭火系统设计规范》，高倍泡沫系统在我国得到了一定的推广。

本章主要是依据现行国内外相关标准、规范及有关灭火试验编写的，包括泡沫灭火剂、泡沫系统类型与选择、泡沫系统设备、储罐区低倍泡沫系统设计、泡沫喷淋系统与泡沫-水喷淋系统设计、泡沫炮系统设计、高倍与中倍泡沫系统设计、泡沫系统使用与维护等方面内容。

它不能代替“规范”使用，当设计泡沫系统时，应根据国家现行标准、规范进行。

第一节泡沫灭火剂1．1泡沫灭火剂的由来与发展泡沫灭火剂的发展始终贯穿于泡沫灭火技术的发展，泡沫灭火剂的沿革从一个侧面记载着泡沫灭火技术的发展轨迹，所以了解泡沫灭火剂的发展史，有益于我们了解或掌握泡沫灭火技术。

19世纪，随着石油工业的发展，石油及其产品的火灾频频发生，传统灭火剂- 水对其无能为力，所以从19世纪末人们就致力开发扑救液体燃料火灾的方法和灭火剂。

1900年劳兰特发明了由硫酸铝水溶液与碳酸氢钠及皂角草素水溶液发生化学反应而产生化学泡沫的灭火方法，在此基础上，1925年厄克特研制出了干法化学泡沫，在工业上得到了应用。

泡沫灭火系统的设计要求姓名：XXX部门：XXX日期：XXX泡沫灭火系统的设计要求泡沫灭火系统的设置要求应根据保护对象的设置形式、存储物质的属性以及泡沫灭火系统类型的不同，以《泡沫灭火系统设计规范》GB50151、《泡沫灭火系统施工及验收规范》GB50281等国家现行规范和标准为依据，确定设计基本参数。

一、低倍数泡沫灭火系统（一）固定顶储罐液上喷射泡沫灭火系统的燃烧面积，应按储罐横截面面积计算。

泡沫混合液供给强度及连续供给时间，应符合下列规定：1.烃类液体储罐液上喷射泡沫灭火系统，其泡沫混合液供给强度及连续供给时间不应小于表3-7-1的规定。

表3-7-1泡沫混合液供给强度和连续供给时间表系统形式泡沫液种类供给强度（L/min*㎡）连续供给时间(min)甲、乙类丙类固定、半固定式系统蛋白64030氟蛋白、水成膜、成膜氟蛋白54530移动式系统蛋白、氟蛋白86045水成膜、成膜氟蛋白656045注1：如果采用大于上表规定的混合液供给强度，混合液连续供给时间可按相应的比例缩短，但不得小于上表规定时间的80%。

注2：含氧添加剂含量体积比大于10%的无铅汽油，其抗溶泡沫混合液供给强度不应小于6L/（min·㎡）、连续供给时间不应小于40min。

注3：沸点低于45℃的烃类液体，设置泡沫灭火系统的适用性及其泡沫混合液供给强度，应由试验确定。

2.烃类液体储罐液下或半液下喷射泡沫灭火系统，其泡沫混合液供给强度不应小于5.0L/min·㎡、连续供给时间不应小于40min。

注：沸点低于40℃的烃类液体、储存温度超过50℃或粘度大于40m㎡/s的烃类液体以及含氧添加剂含量体积比大于10%的无铅汽油，液下喷射泡沫灭火系统的适用性及其泡沫混合液供给强度，应由试验确定。

3.水溶性液体储罐液上或第 2 页共 10 页半液下喷射泡沫灭火系统，其泡沫混合液供给强度及连续供给时间不应小于表3-7-2的规定。

表3-7-2水溶性液体泡沫混合液供给强度和连续供给时间液体类别供给强度L/（min·㎡）连续供给时间（min）丙酮、丁醇1230甲醇、乙醇、丁酮、丙烯晴、醋酸乙酯1225注：本表未列出的水溶性液体，其泡沫混合液体供给强度和连续供给时间由试验确定。

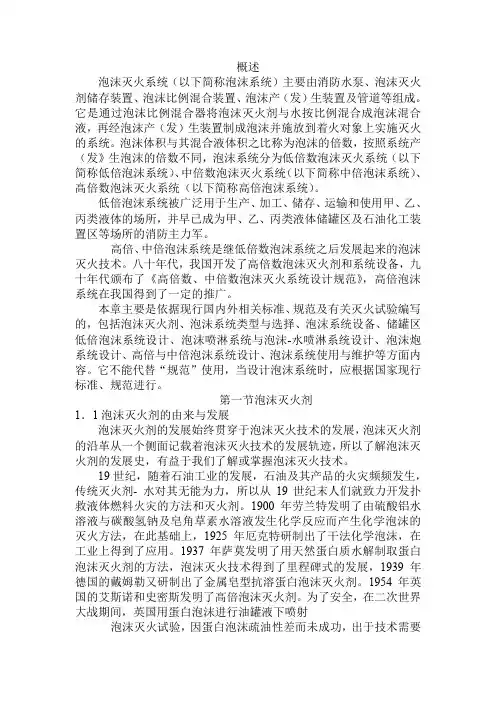

概述泡沫灭火系统（以下简称泡沫系统）主要由消防水泵、泡沫灭火剂储存装置、泡沫比例混合装置、泡沫产（发）生装置及管道等组成。

它是通过泡沫比例混合器将泡沫灭火剂与水按比例混合成泡沫混合液，再经泡沫产（发）生装置制成泡沫并施放到着火对象上实施灭火的系统。

泡沫体积与其混合液体积之比称为泡沫的倍数，按照系统产（发》生泡沫的倍数不同，泡沫系统分为低倍数泡沫灭火系统（以下简称低倍泡沫系统）、中倍数泡沫灭火系统（以下简称中倍泡沫系统）、高倍数泡沫灭火系统（以下简称高倍泡沫系统）。

低倍泡沫系统被广泛用于生产、加工、储存、运输和使用甲、乙、丙类液体的场所，并早已成为甲、乙、丙类液体储罐区及石油化工装置区等场所的消防主力军。

高倍、中倍泡沫系统是继低倍数泡沫系统之后发展起来的泡沫灭火技术。

八十年代，我国开发了高倍数泡沫灭火剂和系统设备，九十年代颁布了《高倍数、中倍数泡沫灭火系统设计规范》，高倍泡沫系统在我国得到了一定的推广。

本章主要是依据现行国内外相关标准、规范及有关灭火试验编写的，包括泡沫灭火剂、泡沫系统类型与选择、泡沫系统设备、储罐区低倍泡沫系统设计、泡沫喷淋系统与泡沫-水喷淋系统设计、泡沫炮系统设计、高倍与中倍泡沫系统设计、泡沫系统使用与维护等方面内容。

它不能代替“规范”使用，当设计泡沫系统时，应根据国家现行标准、规范进行。

第一节泡沫灭火剂1．1泡沫灭火剂的由来与发展泡沫灭火剂的发展始终贯穿于泡沫灭火技术的发展，泡沫灭火剂的沿革从一个侧面记载着泡沫灭火技术的发展轨迹，所以了解泡沫灭火剂的发展史，有益于我们了解或掌握泡沫灭火技术。

19世纪，随着石油工业的发展，石油及其产品的火灾频频发生，传统灭火剂- 水对其无能为力，所以从19世纪末人们就致力开发扑救液体燃料火灾的方法和灭火剂。

1900年劳兰特发明了由硫酸铝水溶液与碳酸氢钠及皂角草素水溶液发生化学反应而产生化学泡沫的灭火方法，在此基础上，1925年厄克特研制出了干法化学泡沫，在工业上得到了应用。

消防设施通用规范泡沫灭火系统泡沫灭火系统是一种常见且重要的消防设施，广泛应用于工业、商业和公共场所。

为了确保泡沫灭火系统的有效运行，下面是一些泡沫灭火系统的通用规范。

1. 设备选择：泡沫灭火系统的设备应根据建筑物的类型、用途和特点进行选择。

根据需要进行灭火的面积确定适当的设备容量和数量。

2. 安装位置：泡沫灭火系统的设备应安装在易燃或易爆物贮存区域、油罐区、油气加油站等重点部位。

每个设备的安装位置应易于操作和检修，并且要远离热源和可燃材料。

3. 设备布署：泡沫灭火系统的设备应均匀分布在需要灭火的区域，以确保灭火剂覆盖整个区域。

设备之间的间距应合理，方便工作人员操作。

4. 泡沫液储存：泡沫灭火系统的泡沫液应储存在防腐蚀、密封良好的容器中，以免泡沫液失效。

储存区域应通风良好，并设有泄漏警报装置。

5. 管道布置：泡沫灭火系统的管道布置应符合国家相关标准，采用抗腐蚀、耐高温的材质，管道连接应严密可靠。

灭火剂的输送路径应短而直，减少压力损失。

6. 装置操作与维护：泡沫灭火系统的操作人员应受过专门的培训，并熟悉泡沫灭火系统设备的使用方法。

设备的维护保养应定期进行，包括检查阀门、压力表、喷头等是否正常工作，及时更换失效部件。

7. 定期检验与维修：泡沫灭火系统应定期进行检测与维修，以确保其正常运行和灭火效果。

对于长时间未使用的设备，还应进行压力测试，确保其正常工作。

8. 应急预案：每个装置都应有相应的应急预案和操作程序。

操作人员应定期进行演练，熟悉灭火剂的使用方法和灭火步骤，以保障在紧急情况下能够迅速有效地灭火。

9. 火灾报警系统：泡沫灭火系统应与火灾报警系统配套使用，确保在火灾发生时能够及时发出警报，避免延误灭火时机。

10. 定期维护记录：应对泡沫灭火系统的维护进行详细记录，包括维修时间、内容、人员等信息，以备后续参考。

总之，泡沫灭火系统的通用规范涉及设备选择、安装位置、设备布署、泡沫液储存、管道布置、装置操作与维护、定期检验与维修、应急预案、火灾报警系统和定期维护记录等方面，只有在遵守这些规范的基础上，才能确保泡沫灭火系统发挥最大的灭火效果，保障人员生命安全和财产安全。

泡沫灭火系统的知识点变动及考点总结2021版的《消防安全技术实务》与《消防安全技术综合能力》官方教材在泡沫灭火系统进行了大的改动，主要原因在于《泡沫灭火系统设计规范》GB50151-2010与《泡沫灭火系统施工及验收规》GB50281-2006的合并的基础上重新修订推出新《泡沫灭火系统技术标准》。

与原规范和《泡沫灭火系统施工及验收规范》GB50281-2006相比，本标准主要有下列变化：●（1）对原规范和《泡沫灭火系统施工及验收规》GB50281-2006进行整合，并更名为《泡沫灭火系统技术标准》；●（2）增加了空气泡沫系统不适用于储存沸点低于45℃的低沸点易燃液体储罐，储存温度高于100℃的高温可燃液体储罐不宜设置固定式系统的相关条款；●（3）在泡沫液、泡沫比例混合器（装置）、泡沫产生器、泡沫消防水泵等产品与设备的选择及要求方面做了重大修改，并删除了相关术语；●（4）调整了立式储罐泡沫混合液供给强度与连续供给时间，并删除了外浮顶储罐泡沫喷射口设置在浮盘上的相关规定；●（5）删除了原规范第5.2节“油罐固定式中倍数泡沫灭火系统”，将其第5.1节“全淹没与局部应用系统及移动式系统”与“高倍数泡沫灭火系统”进行整合，并对后续章序号进行调整；●（6）对保护变压器的泡沫喷雾系统的设计做了较大修改；●（7）在泡沫消防水泵动力源中增加了备用柴油机泵组的设置及其柴油机的选型、性能及排烟管的设计要求；●（8）删除了原规范附录A“水溶性液体泡沫混合液供给强度试验方法”；●（9）施工验收部分随着设计部分的修改，做了相应改动，同时增加了泡沫-水喷淋系统、泡沫喷雾系统等的施工、调试、验收的相关要求；●（10）删除或修改了不符合现行国家政策的条文；●（11）增加了各系统组件的具体验收要求，修改了系统验收的合格评定标。

知识点1：系统的组成和分类（一）按喷射方式划分（1）液上喷射系统液上喷射系统是指泡沫从液面上喷入被保护储罐内的灭火系统。

前言根据建设部《关于印发“二○○二～二○○三年度工程建设国家标准制定、修订计划”的通知》（建标［2003」102 号文）的要求，本规范由公安部负责主编，具体由公安部天津消防研究所会同深圳捷星工程实业有限公司、杭州新纪元消防科技有限公司、广东平安消防设备有限公司、西安核设备有限公司卫士消防设备分公司、广东胜捷消防企业集团等单位共同修订而成。

在修订过程中，编制组遵照国家有关基本建设的方针、政策，以及“预防为主、防消结合”的消防工作方针，对我国泡沫灭火系统施工、验收和维护管理的现状进行了调查研究，在总结多年来我国泡沫灭火系统施工及验收实践经验的基础上，参考了美国、英国等发达国家和国内相关标准、规范，对《泡沫灭火系统施工及验收规范》GB 50281—98 进行了全面修订，同时广泛征求了有关科研、设计、施工、院校、制造、消防监督、应用等单位的意见，最后经专家审查，由有关部门定稿。

本规范共分8 章和4 个附录，内容包括：总则、术语、基本规定、进场检验、系统施工、系统调试、系统验收、维护管理及附录等。

本规范以黑体字标志的条文为强制性条文，必须严格执行。

本规范由建设部负责管理和强制性条文的解释，公安部负责日常管理，公安部天津消防研究所负责具体技术内容的解释。

请各单位在执行本规范过程中，注意总结经验、积累资料，如发现需要修改和补充之处，请及时将意见和有关资料寄规范管理组（公安部天津消防研究所，地址：天津市南开区卫津南路110 号，邮编300381 ) ，以供今后修订时参考。

本规范主编单位、参编单位和主要起草人：主编单位：公安部天津消防研究所参编单位：深圳捷星工程实业有限公司杭州新纪元消防科技有限公司广东平安消防设备有限公司西安核设备有限公司卫士消防设备分公司广东胜捷消防企业集团主要起草人：李靖飞石守文沈纹宋旭东刘国祝李深梁冯松杜增虎伍津许杨丙杰1 总则1.0.1为保障泡沫灭火系统（或简称系统）的施工质量，规范验收和维护管理，制定本规范。

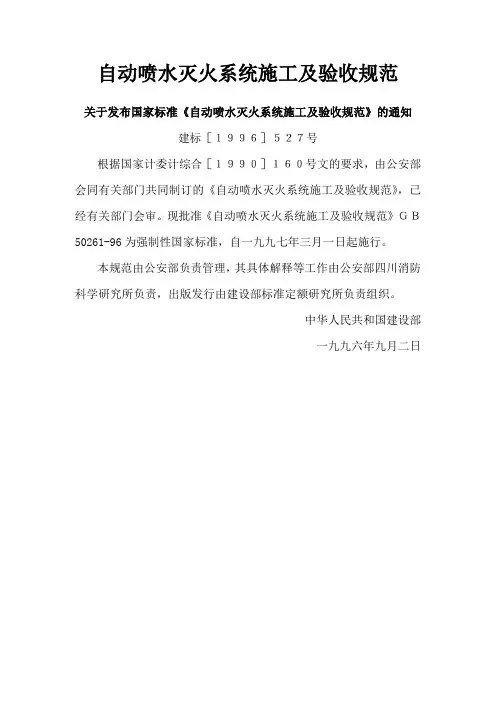

自动喷水灭火系统施工及验收规范关于发布国家标准《自动喷水灭火系统施工及验收规范》的通知建标［１９９６］５２７号根据国家计委计综合［１９９０］１６０号文的要求，由公安部会同有关部门共同制订的《自动喷水灭火系统施工及验收规范》，已经有关部门会审。

现批准《自动喷水灭火系统施工及验收规范》ＧＢ50261-96为强制性国家标准，自一九九七年三月一日起施行。

本规范由公安部负责管理，其具体解释等工作由公安部四川消防科学研究所负责，出版发行由建设部标准定额研究所负责组织。

中华人民共和国建设部一九九六年九月二日中华人民共和国国家标准GB 50261-2001自动喷水灭火系统施工及验收规范(局部修订条文)Code fo r in stallat ion andComm ission ing of au tom at icF ire2ex t ingu ish ingSp rink ler system s国家技术监督局中华人民共和国建设部联合发布2003-4-3 发布2003-10-1 实施中华人民共和国建设部公告第135 号建设部关于国家标准《自动喷水灭火系统施工及验收规范》局部修订的公告现批准《自动喷水灭火系统施工及验收规范》GB 50261-2001 局部修订的条文, 自2003 年10 月1 日起实施。

经此次修改的原条文同时废止。

局部修订的条文及具体内容, 将在近期出版的《工程建设标准化》刊物上登载。

中华人民共和国建设部2003 年3 月28 日前言根据建设部建标[2001 ]89 号文的要求, 由公安部四川消防科学研究所会同北京市消防局、天津市消防局、上海市消防局、四川省消防局、广东省消防局、广西区消防局、中国消防安全工程公司、深圳市捷星工程实业有限公司、上海瑞孚管路系统有限公司、大连市消防局、河南洛阳消防支队、成都华星机电工程有限公司等单位共同修订。

本规范局部修订, 遵照国家有关基本建设方针和“预防为主、防消结合”的消防工作方针, 在总结我国自动喷水灭火技术科研、工程应用现状及经验教训的基础上, 广泛征求了国内有关科研、设计、产品生产、消防监督和工程施工应用单位的意见, 同时考虑了美国、英国等发达国家的相关标准, 最后经有关部门共同审查定稿。

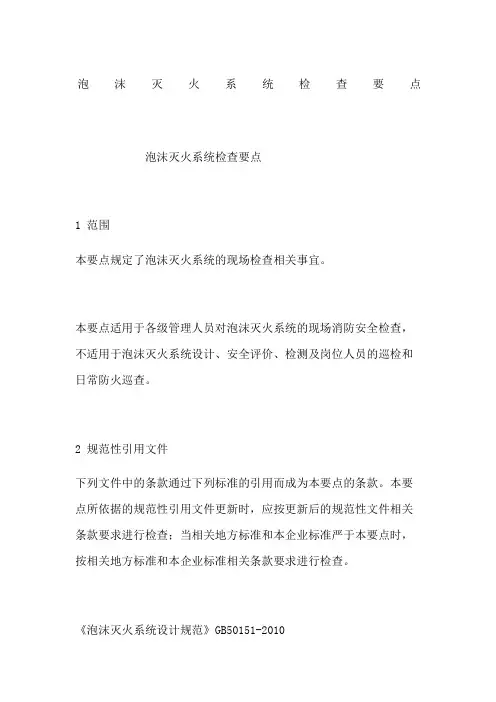

泡沫灭火系统检查要点泡沫灭火系统检查要点1 范围本要点规定了泡沫灭火系统的现场检查相关事宜。

本要点适用于各级管理人员对泡沫灭火系统的现场消防安全检查，不适用于泡沫灭火系统设计、安全评价、检测及岗位人员的巡检和日常防火巡查。

2 规范性引用文件下列文件中的条款通过下列标准的引用而成为本要点的条款。

本要点所依据的规范性引用文件更新时，应按更新后的规范性文件相关条款要求进行检查；当相关地方标准和本企业标准严于本要点时，按相关地方标准和本企业标准相关条款要求进行检查。

《泡沫灭火系统设计规范》GB50151-2010《泡沫灭火系统施工及验收规范》GB50281-2006《泡沫灭火系统及部件通用技术条件》GB 20031-2005《建筑消防设施检测技术规程》GA503－20043 内容3.1 泡沫储罐a) 储罐内应留有泡沫液热膨胀空间和泡沫液沉降损失部分所占空间；b) 储罐出液口的设置应保障泡沫液泵进口为正压，且应设置在沉降层之上；c) 储罐上应设置出液口、液位计、进料孔、排渣孔、人孔、取样口、呼吸阀或通气管。

3.2 比例混合器（装置）3.3 泡沫泵房a) 严禁将泡沫站设置在防火堤内、围堰内、泡沫灭火系统保护区或其他火灾及爆炸危险区域内；b) 采用环泵式比例混合器的泡沫消防泵站不应与生活水泵合用供水、储水设施；当与生产水泵合用供水、储水设施时，，应进行过泡沫污染后果的评估；c) 泡沫消防泵站与被保护甲、乙、丙类液体储罐或装置的距离不宜小于30m，固定式泡沫灭火系统的设计应满足在泡沫消防水泵或泡沫混合液泵启动后，将泡沫混合液或泡沫输送到保护对像的时间不大于5min；d) 当泡沫消防泵站与被保护甲、乙、丙类液体储罐或装置的距离为30m～50m时，泡沫消防泵站的门、窗不宜朝向保护对象；e) 当泡沫泵站靠近防火堤设置时，其与各甲、乙、内类液体储罐罐壁的间距应大于20m，且应具备远程控制功能；f) 当泡沫站设置在室内时，其建筑耐火等级不应低于二级。

泡沫灭火系统检查要点泡沫灭火系统检查要点范围本要点规定了泡沫灭火系统的现场检查相关事宜。

本要点适用于各级管理人员对泡沫灭火系统的现场消防安全检查，不适用于泡沫灭火系统设计、安全评价、检测及岗位人员的巡检和日常防火巡查。

规范性引用文件下列文件中的条款通过下列标准的引用而成为本要点的条款。

本要点所依据的规范性引用文件更新时，应按更新后的规范性文件相关条款要求进行检查；当相关地方标准和本企业标准严于本要点时，按相关地方标准和本企业标准相关条款要求进行检查。

《泡沫灭火系统设计规范》GB50151-2010《泡沫灭火系统施工及验收规范》GB50281-2006《泡沫灭火系统及部件通用技术条件》GB20031-2005《建筑消防设施检测技术规程》GA503－2004内容3.1泡沫储罐3.1.1泡沫液储罐宜采用耐腐蚀材料制作；且与泡沫液直接接触的内壁或衬里不应对泡沫液的性能产生不利影响（《泡沫灭火系统设计规范》GB50151-2010第3.5.1条）。

3.1.2常压泡沫液储罐应符合下列规定（《泡沫灭火系统设计规范》GB50151-2010第3.5.2）：a)储罐内应留有泡沫液热膨胀空间和泡沫液沉降损失部分所占空间；b)储罐出液口的设置应保障泡沫液泵进口为正压，且应设置在沉降层之上；c)储罐上应设置出液口、液位计、进料孔、排渣孔、人孔、取样口、呼吸阀或通气管。

3.1.3泡沫液储罐罐体或铭牌、标志牌上应清晰标明泡沫液的种类、型号、出厂与灌装日期、配比浓度、有效日期及储量（《泡沫灭火系统设计规范》GB50151-2010第3.5.3条；《建筑消防设施检测技术规程》GA503-2004第4.7.2.1条）。

3.1.4泡沫液储罐的配件齐全完好，液位计、呼吸阀、安全阀及压力表状态应正常，并经标定检测合格（《建筑消防设施检测技术规程》GA503-2004第4.7.2.2条）。

3.1.5泡沫液应在有效期范围内；当采用非吸气型喷射装置时，应选用水成膜或成膜氟蛋白泡沫液；水溶性甲、乙、丙类液体和其他对普通泡沫有破坏作用的甲、乙、丙类液体，以及用一套系统同时保护水溶性和非水溶性甲、乙、丙类液体的必须选用抗溶泡沫液；当采用海水作为系统水源时，必须选择适用于海水的泡沫液；高倍数泡沫灭火系统利用热烟气发泡时，应采用耐温耐烟型高倍数泡沫液；不同种类、不同牌号的泡沫液不得混存（《建筑消防设施检测技术规程》GA503-2004第4.1.1条，《泡沫灭火系统设计规范》GB50151-2010第3.2.2、3.2.3、3.2.5、3.2.6、3.5.3条）。
