【CN209961502U】一种植物根系分泌物收集装置【专利】

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201610292586.2(22)申请日 2016.05.05(71)申请人 中国农业科学院烟草研究所地址 266101 山东省青岛市崂山区科苑经四路11号(72)发明人 冯超　陈德鑫　王凤龙　张成省　王静　王文静　田雪莹　(74)专利代理机构 北京华仁联合知识产权代理有限公司 11588代理人 李珊(51)Int.Cl.G01N 1/02(2006.01)(54)发明名称植物根系分泌物发生及收集装置及其收集方法(57)摘要本发明提供了一种植物根系分泌物发生及收集装置及其使用方法，包括植物生长器，根系生长引导装置和根系洗脱及分泌物收集装置，根系生长引导装置由网状结构和一个塑料隔板组成。

本方法为在自然条件下，不扰动根系生长，不破坏根际环境，土壤胁迫过程中植物根系分泌物的收集方法，包括无外界干扰条件下单一病原菌侵染后，根系分泌物的有效表达，监测根际病原菌侵染后根系分泌物的变化。

权利要求书1页 说明书4页 附图1页CN 105973632 A 2016.09.28C N 105973632A1.一种植物根系分泌物发生及收集装置，其特征在于：包括植物生长器，根系生长引导装置和根系洗脱及分泌物收集装置，所述植物生长器装入营养土供待测植株定植及营养供给。

2.如权利要求1所述的植物根系分泌物发生及收集装置，其特征在于：所述根系生长引导装置由网状结构和塑料隔板组成，所述网状结构孔径大小为塑料隔板为与所述植物生长器底部匹配的塑料隔板。

3.如权利要求1或2所述的植物根系分泌物发生及收集装置，其特征在于：所述植物生长器与根系生长引导装置连接后，收集植物根系分泌物时，网状结构上为0.5cm厚琼脂；收集真菌或细菌侵染植物后其根系分泌物时，网状结构上为接菌0.5cm厚培养基。

4.如权利要求1至3所述的植物根系分泌物发生及收集装置，其特征在于：所述营养土需进行高温高压灭菌，具体条件为120℃灭菌20min。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201811634672.2(22)申请日 2018.12.29(71)申请人 中国科学院南京地理与湖泊研究所地址 210000 江苏省南京市北京东路73号(72)发明人 韩超　王兆德　柯凡　(74)专利代理机构 北京高沃律师事务所 11569代理人 王海燕(51)Int.Cl.G01N 1/28(2006.01)G01N 1/10(2006.01)G01N 13/00(2006.01)(54)发明名称一种水生植物根系分泌物原位收集装置(57)摘要本发明公开一种水生植物根系分泌物原位收集装置，包括依次螺纹连接的储水管、阻隔管和根系生长管；储水管的顶部设置有出水管、底部设置有进水管；阻隔管的中部设置有第一圆环，根系生长管靠近阻隔管的一端与阻隔管夹设有第二圆环，第二圆环的内径小于第一圆环的内径，第二圆环的底部固设有与第二圆环的内环相通的根袋，根袋位于根系生长管中；根系生长管的底端封闭，且根系生长管的底面中央设置有底部通孔，根系生长管的侧壁上设置有上通孔和下通孔，底部通孔、上通孔和下通孔中分别设置有快接插口。

本发明水生植物根系分泌物原位收集装置结构简单，实现了水生植物根系分泌物的原位收集。

权利要求书1页 说明书5页 附图2页CN 109406244 A 2019.03.01C N 109406244A1.一种水生植物根系分泌物原位收集装置，其特征在于：包括依次螺纹连接的储水管、阻隔管和根系生长管；所述储水管的顶部设置有出水管、底部设置有进水管；所述阻隔管的中部设置有第一圆环，所述根系生长管靠近所述阻隔管的一端与所述阻隔管夹设有第二圆环，所述第二圆环的内径小于所述第一圆环的内径，所述第二圆环的底部固设有与所述第二圆环的内环相通的根袋，所述根袋位于所述根系生长管中；所述根系生长管的底端封闭，且所述根系生长管的底面中央设置有底部通孔，所述根系生长管的侧壁上设置有上通孔和下通孔，所述底部通孔、所述上通孔和所述下通孔中分别设置有快接插口。

一种新型根系分泌物收集装置与收集方法的介绍一、本文概述本文旨在介绍一种新型根系分泌物收集装置及其收集方法。

随着农业科技的不断发展，根系分泌物作为植物与土壤环境互作的重要媒介，其在植物生长、养分吸收和土壤微生物活动等方面的重要作用日益凸显。

因此，开发一种高效、精确的根系分泌物收集装置和方法，对于深入研究根系分泌物在植物生长和土壤环境中的作用机制，以及优化作物种植和土壤管理策略具有重要意义。

本文所介绍的新型根系分泌物收集装置，通过独特的设计和创新的收集技术，实现了对根系分泌物的精准收集，为相关研究提供了有力的工具。

本文还将详细介绍该装置的组成、工作原理以及使用方法，以期为相关领域的研究人员提供有益的参考。

二、新型根系分泌物收集装置的设计随着科学技术的不断进步，我们设计了一种新型根系分泌物收集装置，该装置结合了生物学、化学和工程学等多学科的知识，旨在实现对植物根系分泌物的高效、精准收集。

根系培养区是装置的核心部分，设计有特殊的培养容器，能够模拟植物自然生长环境，同时提供稳定的营养供给和光照条件。

培养容器采用透明材料制成，便于观察植物的生长情况。

分泌物收集系统是该装置的关键部分，它利用植物根系分泌物中的化学物质特性，通过吸附、过滤和浓缩等步骤，实现对分泌物的有效收集。

该系统采用了新型的吸附材料，具有高吸附性能和长使用寿命，能够显著提高分泌物的收集效率。

控制系统则负责整个装置的自动化运行，包括光照、温度、湿度等环境参数的调控，以及分泌物收集过程的控制。

通过智能传感器和自动化设备的配合，控制系统能够实现对植物生长环境的精确调控，保证分泌物收集的稳定性和可靠性。

新型根系分泌物收集装置的设计充分考虑了植物生长的特点和分泌物收集的需求，通过科学的结构设计和技术创新，实现了对根系分泌物的高效、精准收集，为植物生理生态学研究提供了有力支持。

三、新型根系分泌物收集方法的介绍在深入研究和理解传统根系分泌物收集方法的基础上，我们开发了一种新型根系分泌物收集装置与方法，该方法在收集效率、操作简便性和样本代表性等方面具有显著优势。

一种新型根系分泌物收集装置与收集方法的介绍一、前言根系分泌物是植物根系的一种重要代谢产物，对植物的生长发育、抗病抗逆性等起着重要作用。

因此，对根系分泌物的研究具有重要的科学价值和应用前景。

然而，现有的根系分泌物收集器具有操作繁琐、不适用于复杂土壤环境等缺点，限制了对根系分泌物的深入研究。

为此，我们设计了一种新型根系分泌物收集装置，并提出了相应的收集方法，以解决现有装置的缺陷，为根系分泌物的深入研究提供便利。

二、新型根系分泌物收集装置的设计我们提出的新型根系分泌物收集装置主要由以下几个部分组成：根系分泌物收集器、连接管、收集瓶、支架等。

具体的设计如下：1.根系分泌物收集器根系分泌物收集器是本装置的核心部分，它采用了多孔隔板设计，能够有效隔离根系和土壤，并通过多孔隔板上的小孔使根系分泌物流出并被收集。

整个收集器采用透明材料制成，便于观察根系的生长和分泌情况。

2.连接管连接管是将根系分泌物收集器和收集瓶连接起来的管道，其材质要求柔软且耐腐蚀，以保证根系分泌物能够流畅地被输送到收集瓶中。

3.收集瓶收集瓶是用于收集根系分泌物的容器，通常使用透明材质制成，以方便观察和记录根系分泌物的数量和性质。

4.支架支架是用于支撑根系分泌物收集器的结构，其稳固性要求较高，以保证在复杂的土壤环境下也能够正常工作。

以上部分组合在一起构成了新型根系分泌物收集装置。

接下来我们将介绍其具体的使用方法。

三、新型根系分泌物收集方法1.装置的准备先将根系分泌物收集器和收集瓶组装好，确保连接管与收集瓶顺利连接，支架稳固地支撑在土壤中。

然后将整个装置放置于要研究的植物根系周围，确保根系分泌物可以通过多孔隔板流出，并被收集到收集瓶中。

2.根系分泌物的收集待根系分泌物开始流出后，记录收集瓶中根系分泌物的数量和颜色等信息。

通过观察和记录根系分泌物的变化，可以分析植物的生长状态和环境适应能力等信息。

3.数据的分析收集足够的根系分泌物样品后，可以进行进一步的分析，如物质成分的分析、活性物质的检测等，以揭示根系分泌物的性质和功能。

专利名称：植物根系分泌物收集装置
专利类型：实用新型专利
发明人：王海斌,孔祥海,邱丰艳,洪燕萍,陈晓婷,丁力,黄素华申请号：CN201520821082.6
申请日：20151023
公开号：CN205067114U
公开日：
20160302
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种植物根系分泌物收集装置，包括用以容纳培养液的培养桶，所述培养桶顶部设置有用以保持植物根系浸没在培养液中的顶盖，所述培养桶内设置有外接气泵的气管，所述培养桶内可拆连接有用以吸附植物根系分泌物的树脂柱。

本实用新型结构设计简单、合理，操作便捷，通过树脂柱吸附植物根系分泌物；气管通入培养液的气体不但保证植物根系呼吸所需的氧气，还能够使培养液不断流动，实现活体植物根系分泌物的循环收集，植物根系分泌物的富集量大，易于分析。

申请人：龙岩学院
地址：364012 福建省龙岩市新罗区凤凰北路1号(龙岩市新罗区东肖镇溪连村)
国籍：CN
代理机构：福州元创专利商标代理有限公司
代理人：蔡学俊
更多信息请下载全文后查看。

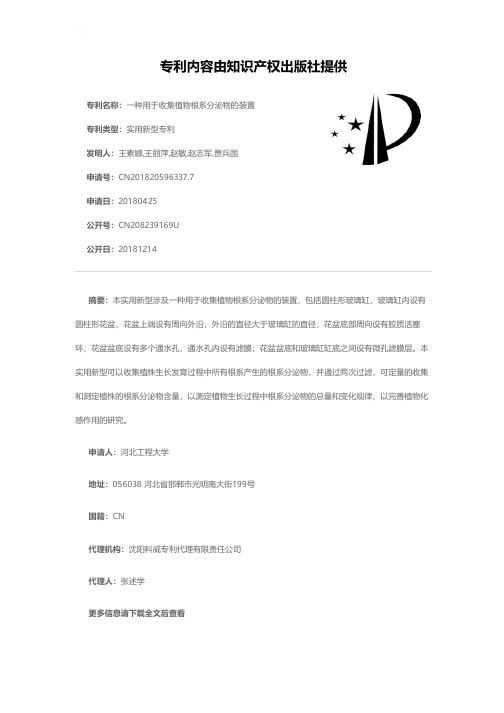

专利名称：一种用于收集植物根系分泌物的装置专利类型：实用新型专利
发明人：王素娜,王丽萍,赵敏,赵志军,贾兵国
申请号：CN201820596337.7
申请日：20180425
公开号：CN208239169U
公开日：
20181214
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种用于收集植物根系分泌物的装置，包括圆柱形玻璃缸，玻璃缸内设有圆柱形花盆，花盆上端设有周向外沿，外沿的直径大于玻璃缸的直径；花盆底部周向设有胶质活塞环；花盆盆底设有多个通水孔，通水孔内设有滤膜；花盆盆底和玻璃缸缸底之间设有微孔滤膜层。

本实用新型可以收集植株生长发育过程中所有根系产生的根系分泌物，并通过两次过滤，可定量的收集和测定植株的根系分泌物含量，以测定植物生长过程中根系分泌物的总量和变化规律，以完善植物化感作用的研究。

申请人：河北工程大学
地址：056038 河北省邯郸市光明南大街199号
国籍：CN
代理机构：沈阳科威专利代理有限责任公司
代理人：张述学
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201820483202.X(22)申请日 2018.04.04(73)专利权人 四川农业大学地址 611130 四川省成都市温江区惠民路211号(72)发明人 杨雪丽　雍太文　刘凡　吴吉英子　陈平　刘旭东　汪锦　(74)专利代理机构 成都天汇致远知识产权代理事务所(普通合伙) 51264代理人 韩晓银(51)Int.Cl.G01N 33/00(2006.01)G01N 1/10(2006.01)A01G 9/02(2018.01)A01G 27/00(2006.01)(54)实用新型名称一种适用于间套种植系统的根系分泌物收集装置(57)摘要本实用新型公开了一种适用于间套种植系统的根系分泌物收集装置，该根系分泌物收集装置在一个培植盒内设计一个受体植物栽培室、两个供体植物栽培室和一个供体植物根系生长室，供体植物根系生长室连接有开关过滤装置和根系分泌物导管，能够很容易的实现根系分泌物的富集、收集和浇灌，能够反复收集，减少浪费，整体结构简单，制作方便，布局合理，田间原位观测性好，具有普适性，可用作单作、间作或者套作模式，便捷可调，可同时观测部分形态指标与生理指标，具有功能多样性。

权利要求书1页 说明书4页 附图1页CN 207964788 U 2018.10.12C N 207964788U1.一种适用于间套种植系统的根系分泌物收集装置，其特征在于：包括培植盒，所述培植盒内设置有供体植物根系生长室以及位于所述供体植物根系生长室上方的上层室，所述上层室通过两块隔板分成两个供体植物栽培室和位于两个所述供体植物栽培室之间的受体植物栽培室；所述供体植物栽培室与所述供体植物根系生长室之间通过琼脂板隔开；所述隔板与所述上层室的内壁之间为可拆卸式连接结构；所述供体植物根系生长室设置有根系分泌物排出口，所述根系分泌物排出口依次设置有开关阀Ⅰ、过滤器Ⅰ和三通管，所述三通管的第一端与所述过滤器Ⅰ的出口连接，第二端连接有根系分泌物导管，第三端作为用于与气泵连接的气泵接口。

专利名称：一种植物根系分泌物收集装置
专利类型：实用新型专利
发明人：李大红,李向,贵红霞,张勇,普春红,刘梅,杜军申请号：CN201820946116.8
申请日：20180619
公开号：CN208505632U
公开日：
20190215
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种植物根系分泌物收集装置，包括底座和支柱，所述底座的顶端左右两侧均焊接有支柱，所述底座的顶端设有双头螺柱，所述双头螺柱的左右两侧均通过轴承与支柱转动相连，所述轴承的内圈与双头螺柱固定相连，且轴承的外圈与支柱固定相连，右侧所述支柱的右侧底端设有摇杆。

该植物根系分泌物收集装置，通过套筒和漏网的配合，能够方便工作人员通过培养液浸泡植物根系，避免植物根系的分泌物被土壤吸收影响工作人员提取分泌物的操作，同时也省去了工作人员在提取分泌物时，将植物根系取出的操作，方便了工作人员的使用，通过第一挡板和卡槽的配合，能够方便工作人员轻松便捷的将套筒取出下，满足了客户的需求。

申请人：黄淮学院
地址：463000 河南省驻马店市驿城区开源路6号
国籍：CN
代理机构：北京中济纬天专利代理有限公司
代理人：杨乐
更多信息请下载全文后查看。

专利名称：一种根系分泌物收集装置专利类型：实用新型专利
发明人：沈禹颖,周莹,王先之
申请号：CN201220101953.3
申请日：20120316
公开号：CN202471460U
公开日：
20121003
专利内容由知识产权出版社提供
摘要：本实用新型公开一种用于收集植物根系分泌物，特别是用于收集盆栽植物生长过程中所产生的根系分泌物的收集装置。

本实用新型的根系分泌物收集装置由栽植容器、位于栽植容器下面的漏斗、连通漏斗下管的连接管路、位于连接管路上的阀门，位于连接管路上的阀门下游的内装有吸附树脂的管柱、位于玻璃管柱下游且其另一开口位于栽植容器上表面上的U形连接管，以及设置于U形连接管中部的一个三通构成，其中：栽植容器的底部开有连通其下面漏斗的孔，并在栽植容器的底部之上放置有一层玻璃棉；三通的旁路管与抽气泵连通，如此形成一个收集器。

申请人：兰州大学
地址：730000 甘肃省兰州市天水南路222号
国籍：CN
代理机构：兰州振华专利代理有限责任公司
代理人：张晋
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 202021726576.3(22)申请日 2020.08.18(73)专利权人 广西壮族自治区林业科学研究院地址 530001 广西壮族自治区南宁市兴宁区邕武路23号(72)发明人 覃祚玉　唐健　宋贤冲　邓小军　石媛媛　潘波　赵隽宇　覃其云　王会利　(74)专利代理机构 济南知来知识产权代理事务所(普通合伙) 37276代理人 崔静(51)Int.Cl.G01N 1/14(2006.01)(54)实用新型名称一种林木根系分泌物原位收集装置(57)摘要本实用新型公开了一种林木根系分泌物原位收集装置，包括密封壳体和上下两端均开口设置的管体，所述管体的内壁向外凸起有凸起壳体，所述管体内腔中设有网板，网板将密封壳体的内腔和管体内腔隔离开，管体上端的开口安装有盖体，所述管体下端的开口上安装有锥斗，所述锥斗的下端开设有出料开口，所处出料开口和硬质导管的一端连接，所述密封壳体的上侧开设有连通其内外的进料孔，所述进料孔和硬质导管远离锥斗的一端连接，密封壳体的上侧开设有连通其内外的排气口，所述排气口和所述抽气泵的进气口连接；本林木根系分泌物原位收集装置，对根系的分解物和脱落物采用粗砂摩擦的方式进行脱离，根系的分解物和脱落物的收集效果好。

权利要求书1页 说明书3页 附图2页CN 212964195 U 2021.04.13C N 212964195U1.一种林木根系分泌物原位收集装置，包括密封壳体（2）和上下两端均开口设置的管体（11），其特征在于：所述管体（11）的内壁向外凸起有凸起壳体（10），所述管体（11）内腔中设有网板（14），网板（14）将密封壳体（2）内腔和管体（11）内腔隔离开，管体（11）上端的开口安装有盖体（8），所述管体（11）下端的开口上安装有锥斗（12），所述锥斗（12）的下端开设有出料开口，所处出料开口和硬质导管（5）的一端连接；所述密封壳体（2）的上侧开设有连通其内外的进料孔，所述进料孔和硬质导管（5）远离锥斗（12）的一端连接，密封壳体（2）的上侧开设有连通其内外的排气口，所述排气口和抽气泵（1）的进气口连接；所述盖体（8）上安装有进气装置和粗砂进料装置，所述盖体（8）上开设有供树根穿过的穿过孔；所述抽气泵（1）的输入端和控制开关组（15）的输出端电连接。
