74HC573使用手册

74HC573 8位数据锁存器资料2、如右图所示，芯片各引脚功能如下:OE：output_enable,输出使能; LE：latch_enable,数据锁存使能;Dn：第n路数据输入端; Qn：第n路数据输出端;当OE＝1是,无论Dn、LE为何,输出端为高阻态;当OE＝0、LE＝1时,输出端数据等于输入端数据，芯片可以当作不存在，相当于导线;当OE＝0、LE＝0时,输出端保持不变,处于数据锁存状态;在实际应用的时候是这样做的：a．令OE＝0;LE=1b．将数据从单片机的口线上输出到Dn;c．令OE=0;LE=0;d．这时,你所需要输出的数据就锁存在Qn上了,输入的数据再变化也影响不到输出的数据了;74HC573简单应用（一）如下图所示，在P3口同时接了两个74HC573锁存器，两个芯片的输出使能端OE都接地，数据锁存使能端LE分别接P2^6和P2^7，锁存器的输出数据端Qn都接LED条形显示器，本例通过对P3口赋不同的值来使U4的上四个LED灯点亮,U5的下四个LED灯点亮。

C程序如下：#include<reg51.h>sbit LE1=P2^6;sbit LE2=P2^7;void main(){LE1=1;P3=0X0F;LE1=0; //开启锁存功能，使U2输出端锁存数据0X0FLE2=1;P3=0XF0;LE2=0; //开启锁存功能，使U3输出端锁存数据0XF0while(1);}74HC573简单应用（二）两片74HC573的数据输入端同时接到P0口，输出使能端OE都接地，数据锁存端LE分别接到P2^6和P2^7，U2的数据输出端接六个数码管的段码，U3的数据输出端接六个数码管的位码。

本例使六个数码管同时循环点亮0到9十个数字。

C程序如下：#include<reg51.h>#define uchar unsignedc har#define uint unsigned int//延时函数void delay(uint x){uchar i;while(x--)for(i=0;i<120;i++);}//0到9的共阴显示代码uchar code dis[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f}; sbit LE1=P2^6;sbit LE2=P2^7;uchar i;void main(){ LE2=1;P0=0XC0;LE2=0;while(1){LE1=1;P0=dis[i];LE1=0;delay(400);//延时1s左右i=(i+1)%10;//i取值为0到9}}木兰诗北朝民歌唧(jī)唧复唧唧，木兰当户织。

Rev. 5 — 15 August 2012
© NXP B.V. 2012. All rights reserved.
2 of 21
NXP Semiconductors
74HC573; 74HCT573

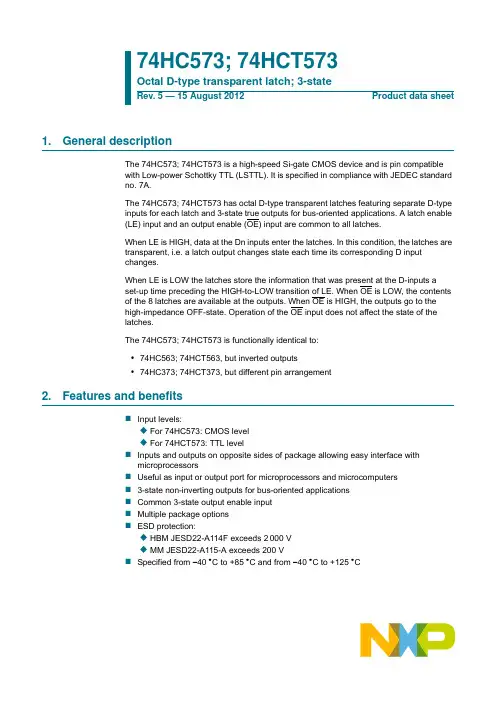

Octal D-type transparent latch; 3-state
D0
D1
D2
D3
Q0 19 Q1 18 Q2 17 3-STATE Q3 16 OUTPUTS Q4 15 Q5 14 Q6 13 Q7 12
mna809
74HC_HCT573
Product data sheet
All information provided in this document is subject to legal disclaimers.
3 of 21
NXP Semiconductors
74HC573; 74HCT573
Octal D-type transparent latch; 3-state
5. Pinning information
5.1 Pinning
OE 1 D0 2 D1 3 D2 4 D3 5 D4 6 D5 7 D6 8 D7 9 GND 10
(1) The die substrate is attached to this pad using conductive die attach material. It can not be used as supply pin or input
Fig 6. Pin configuration DHVQFN20
Useful as input or output port for microprocessors and microcomputers 3-state non-inverting outputs for bus-oriented applications Common 3-state output enable input Multiple package options ESD protection:

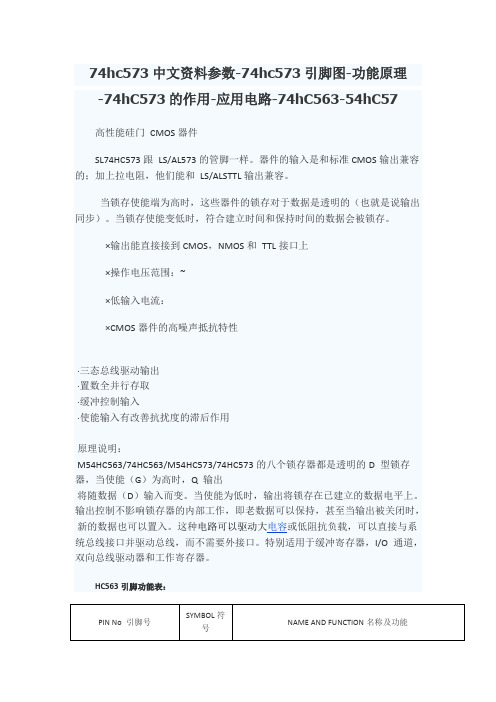

74hc573中文资料参数-74hc573引脚图-功能原理-74hC573的作用-应用电路-74hC563-54hC57高性能硅门CMOS器件SL74HC573跟LS/AL573的管脚一样。

器件的输入是和标准CMOS输出兼容的；加上拉电阻，他们能和LS/ALSTTL输出兼容。

当锁存使能端为高时，这些器件的锁存对于数据是透明的（也就是说输出同步）。

当锁存使能变低时，符合建立时间和保持时间的数据会被锁存。

×输出能直接接到CMOS，NMOS和TTL接口上×操作电压范围：~×低输入电流：×CMOS器件的高噪声抵抗特性·三态总线驱动输出·置数全并行存取·缓冲控制输入·使能输入有改善抗扰度的滞后作用原理说明：M54HC563/74HC563/M54HC573/74HC573的八个锁存器都是透明的D 型锁存器，当使能（G）为高时，Q 输出将随数据（D）输入而变。

当使能为低时，输出将锁存在已建立的数据电平上。

输出控制不影响锁存器的内部工作，即老数据可以保持，甚至当输出被关闭时，新的数据也可以置入。

这种电路可以驱动大电容或低阻抗负载，可以直接与系统总线接口并驱动总线，而不需要外接口。

特别适用于缓冲寄存器，I/O 通道，双向总线驱动器和工作寄存器。

HC563引脚功能表：HC573引脚功能表：图1 HC573引脚图图2 HC573 国际电工委员会逻辑符号图3 HC563引脚图图4 HC563 国际电工委员会逻辑符号图5 HC563 逻辑图图6 HC573 逻辑图图7 输入输出等效电路真值表：ABSOLUTE MAXIMUM RATINGS绝对最大额定值：Top Operating Temperature: M54HC Series M74HC Series 操作温度：M54HC 系列M74HC系列-55 to +125 -40 to +85℃tr,tf Input Rise and Fall Time输入上升和下降时间VCC = 2V0 to 1000ns VCC =0 to 500VCC = 6V0 to 400VOHHigh Level Output Voltage输出高电平电压 VI = VIH or VILIO=-20μ 4.54.44 Level Output Voltage输出低电平电压VI = VIH or VILIO=20 μLeakage Current输入漏电流=VCC or GND--±±1±1μAIOZState Output Off State Current关断状态3态输出电流=VIH or VIL VO =VCC or GND--±±±10μAICCQuiescent Supply Current静态电源电流=VCC or GND--4-40-80μA应用电路图：点击图片查看大图图8。

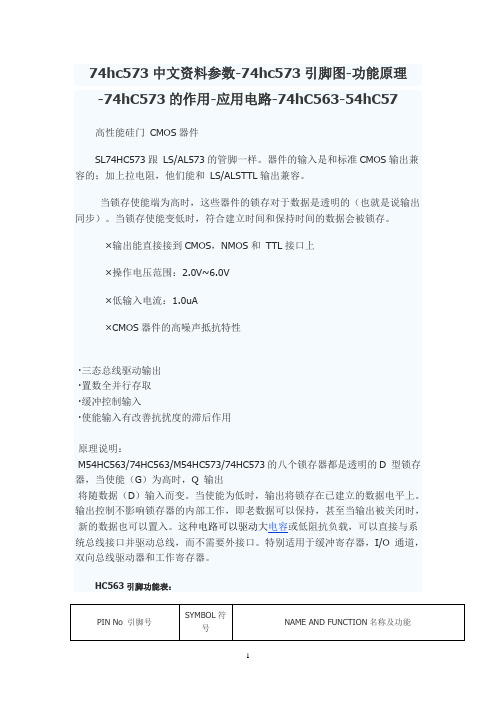

74hc573中文资料参数-74hc573引脚图-功能原理-74hC573的作用-应用电路-74hC563-54hC57高性能硅门CMOS器件SL74HC573跟LS/AL573的管脚一样。

器件的输入是和标准CMOS输出兼容的；加上拉电阻，他们能和LS/ALSTTL输出兼容。

当锁存使能端为高时，这些器件的锁存对于数据是透明的（也就是说输出同步）。

当锁存使能变低时，符合建立时间和保持时间的数据会被锁存。

×输出能直接接到CMOS，NMOS和TTL接口上×操作电压范围：2.0V~6.0V×低输入电流：1.0uA×CMOS器件的高噪声抵抗特性·三态总线驱动输出·置数全并行存取·缓冲控制输入·使能输入有改善抗扰度的滞后作用原理说明：M54HC563/74HC563/M54HC573/74HC573的八个锁存器都是透明的D 型锁存器，当使能（G）为高时，Q 输出将随数据（D）输入而变。

当使能为低时，输出将锁存在已建立的数据电平上。

输出控制不影响锁存器的内部工作，即老数据可以保持，甚至当输出被关闭时，新的数据也可以置入。

这种电路可以驱动大电容或低阻抗负载，可以直接与系统总线接口并驱动总线，而不需要外接口。

特别适用于缓冲寄存器，I/O 通道，双向总线驱动器和工作寄存器。

HC563引脚功能表：PIN No 引脚号SYMBOL符号NAME AND FUNCTION名称及功能1OE 3 State output Enable Input (Active LOW)3态输出使能输入（低电平）2, 3, 4, 5, 6, 7, 8, 9D0 to D7Data Inputs数据输入12,13,14,15,16,17,18,19Q0 to Q7 3 State Latch Outputs 3态锁存输出11LE Latch Enable Input 锁存使能输入10GND Ground接地(0V)20VCC Positive Supply Voltage电源电压HC573引脚功能表：PIN No 引脚号SYMBOL符号NAME AND FUNCTION名称及功能1OE 3 State output Enable Input (Active LOW)3态输出使能输入（低电平）2, 3, 4, 5, 6, 7, 8, 9D0 to D7Data Inputs数据输入12,13,14,15,16,17,18,19Q0 to Q7 3 State Latch Outputs 3态锁存输出11LE Latch Enable Input 锁存使能输入10GND Ground接地(0V)20VCC Positive Supply Voltage电源电压图1 HC573引脚图图2 HC573 国际电工委员会逻辑符号图3 HC563引脚图图4 HC563 国际电工委员会逻辑符号图5 HC563 逻辑图图6 HC573 逻辑图图7 输入输出等效电路真值表：INPUTS 输入Outputs输出OE LE D Q (HC573) Q (HC563)H X X Z ZL L X NO CHANGE *NO CHANGE * L H L L HL H H H LABSOLUTE MAXIMUM RATINGS绝对最大额定值：Symbol 符号Parameter 参数Value 数值Unit 单位VCC Supply Voltage电源电压-0.5 to +7VVI DC Input Voltage 直流输入电压-0.5 to VCC + 0.5VVO DC Output Voltage直流输出电压-0.5 to VCC + 0.5VIIK DC Input Diode Current直流输入二极管电流± 20mA IOK DC Output Diode Current直流输出二极管电流± 20mA IO DC Output Source Sink Current Per Output Pin± 35mA ICC or IGND DC VCC or Ground Current± 70mA PD Power Dissipation功耗500 (*)mW Tstg Storage Temperature贮藏温度-65 to +150℃TL Lead Temperature 焊接温度(10 sec)300℃RECOMMENDED OPERATING CONDITIONS建议操作条件：Symbol 符号Parameter 参数Value 数值Unit单位VCC Supply Voltage电源电压 2 to 6V VI Input Voltage输入电压0 to VCC V VO Output Voltage输出电压0 to VCC VTop Operating Temperature: M54HC Series M74HC Series操作温度：M54HC系列M74HC系列-55 to +125 -40 to +85℃tr,tf Input Rise and Fall Time输入上升和下降时间VCC =2V0 to 1000ns VCC=4.5V0 to 500VCC =6V0 to 400VOHHigh Level Output Voltage输出高电平电压2.0 VI = VIH or VILIO=-20 μA1.92.0-1.9 -1.9 -V4.54.44.54.44.4---6.05.96.05.95.9-4.5IO=-6.0mA4.184.314.134.10-6.0IO=-7.8 mA5.685.85.635.60-VOLLow Level Output Voltage输出低电平电压2.0 VI = VIH or VILIO=20μA-0.0 0.1 -0.1-0.1V4.5-0.00.1 0.10.16.0-0.00.10.10.14.5IO=6.0mA-0.170.260.330.406.0IO=7.8mA-0.180.260.330.40IIInput Leakage Current输入漏电流6.0VI =VCC or GND--±0.1-±1±1μA IOZState Output Off State Current关断状态3态输出电流6.0VI =VIH or VIL VO =VCC or GND--±0.5-±5.0-±10μAICCQuiescent Supply Current静态电源电流6.0VI =VCC or GND--4-40-80μA应用电路图：点击图片查看大图图8。

74CH573锁存器的功能74HC573和74LS373原理一样，8数据锁存器。

主要用于数码管、按键等等的控制 74HC573有20个脚，数据的进和出没有逻辑关系，这个芯片主要是看高电压激活还是低 电压激活：1是低电压激活芯片2~9脚是数据的输入脚从 DO 到D710脚是接地11脚是高电压激活芯片12~19脚是数据的输出脚20是电源SNS4HCS7 3A . . FK PACKAGE(TOP VIEW)1•真值表3 2 1 20 19 厂ZUIH E苛［ 171stOE1D益3D 4D5Dec0D GKD]^ec ]1Q]%]4a ]5Q ]7Q 1 5Q ■ ■ILEOurPLFT ENABLE乂＞EXPAMJtD I 1MAC ；K\M3C4D 5 口 6D7D/ t_n_IT _re_r~ir~LT~u~~m2Q 3Q4Q50fid亡I □ Ld □口 B N —l 在 g功能範高阻抗74HC573真值表，意思如下：第一行/第二行：当0E = 0、LE = 1时，输出端数据等于输入端数据；第三行：当0E = 0、LE = 0时，输出端保持不变；第四行：当0E = 1是无论Dn、LE为何，输出端为高阻态；2. 高阻态就是输出既不是高电平，也不是低电平，而是高阻抗的状态；在这种状态下，可以多个芯片并联输出；但是，这些芯片中只能有一个处于非高阻态状态，否则会将芯片烧毁。

高阻态的概念在RS232和RS422通讯中还可以用到。

3. 数据锁存当输入的数据消失时，在芯片的输出端，数据仍然保持；这个概念在并行数据扩展中经常使用到。

4. 数据缓冲加强驱动能力：74LS244/74LS245/74LS373/74LS573 都具备数据缓冲的能力。

0E : output_enable，输出使能；LE : latch_enable，数据锁存使能，atch是锁存的意思；Dn ：第n路输入数据；On ：第n路输出数据；74HC573波形图，在实际应用的时候是这样做的:OE = 0;先将数据从单片机的口线上输出到 出的数据了；实际上，单片机现在在忙着干别的事情，串行通信、扫描键盘 片机的资源有限啊。

74hc573可以驱动几位共阴数码管？74hc573驱动数码管应用解析74hc573能够驱动几位共阴数码管取决于你使用几片74hc573，如果用两片，一片锁存段码，一片锁存位码，就可以驱动8位数码管。

在讲解74hc573驱动数码管问题之前我们要清楚，什么是74hc573及什么是数码管？数码管数码管是一种半导体发光器件，其基本单元是发光二极管，文章用到的是2位连体共阴数码管。

这种数码管有8根段码引脚和2根位码引脚，段码决定了显示的是什么字符，位码决定了哪位数码管被点亮。

对于共阴数码管来讲，位码引脚为低电平时，相应的数码管被点亮。

74hc573锁存器74HC573是拥有八路输出的透明锁存器，输出为三态门，是一种高性能硅栅CMOS器件。

具有8个数据输入端、8个数据输出端和3个控制端。

1脚（OE）为输出使能端，11脚（LE）为锁存使能端。

锁存器的工作原理：当OE为高时，输出为高阻态，即锁存器不能正常工作。

当OE为低且LE为高时，输出Q将随输入D而变，此时锁存器工作在直通模式下。

当OE为低且LE为低时，输出Q将不随输入D而变，此时锁存器工作在锁存模式下，输出Q保持上一时刻数值不变。

74hc573可以驱动几位共阴数码管？理论上说只要你74hc573使用得够多，就能驱动更多的数码管，下面来分享74hc573驱动数码管的应用电路及程序分享74hc573驱动2位数码管在程序开头部分先定义1个数组，数组元素为数码管的段码：uchar+code+table［］={0x3f，0x06，0x5b，0x4f，0x66%，0x6d，0x7d，0x07，0x7f，0x6f}关键代码及注释如下。

数据拆分和显示函数该函数在具体实现时，不停地先送显个位数，然后送显十位数，即采用了数码管动态扫描法。

扫描间隔不宜太长，文章为1毫秒，用delay(1)实现这个间隔，若扫描间隔太长，会导致扫描刷新不及时，出现个位和十位交替闪烁的现象。

定时计数器的初始化及其中断函数结论本电路采用单片机作为主控制器，设计了0-99循环计数并显示的电路，采用了锁存器实现2位数码管动态扫描显示。

74HC573锁存器用法
发表于3年前(2011-02-24 14:13) 阅读（3787） | 评论（0）1人收藏此
文章, 我要收藏
赞0
74HC573锁存器
锁存器介绍
如果单片机的总线接口只作一种用途，不需要接锁存器；如果单片机的总线接口要作两种用途，就要用两个锁存器。

例如：一个口要控制两个LED，对第一个LED 送数据时，“打开”第一个锁存器而“锁住”第二个锁存器，使第二个LED 上的数据不变。

对第二个LED 送数据时，“打开”第二个锁存器而“锁住”第一个锁存器，使第一个LED 上的数据不变。

如果单片机的一个口要做三种用途，则可用三个锁存器，操作过程相似。

然而在实际应用中，我们并不这样做，只用一个锁存器就可以了，并用一根I/O 口线作为对锁存器的控制之用（接74373 的ＬＥ，而ＯＥ可恒接地）。

所以，就这一种用法而言，可以把锁存器视为单片机的I/O 口的扩展器。

更多信息请看/view/629932.htm?fr=ala0_1_1
74hc573 引脚图
1脚是输出使能
11脚是锁存使能
D是输入
Q是输出
Ｈ是高电平，L是低
/OE是1脚LE是11脚
/OE 接低电平，使芯片内部数据保持器输出端与芯片8位输出端之间连通。

LE 端的作用是通过高低电平控制8位输入与内部数据保持器输入端的连通与断开。

当LE = 0 时，P0端口的8位数据线与74HC573内部数据保持器的输入端断开。

当LE = 1 时，P0端口的8位数据线与74HC573内部数据保持器的输入端连通。

74h c573完整中文资料74hc573中文资料参数-74hc573引脚图-功能原理-74hC573的作用-应用电路-74hC563-54hC57高性能硅门 CMOS器件SL74HC573跟 LS/AL573的管脚一样。

器件的输入是和标准CMOS输出兼容的；加上拉电阻，他们能和 LS/ALSTTL输出兼容。

当锁存使能端为高时，这些器件的锁存对于数据是透明的（也就是说输出同步）。

当锁存使能变低时，符合建立时间和保持时间的数据会被锁存。

×输出能直接接到CMOS，NMOS和 TTL接口上×操作电压范围：2.0V~6.0V×低输入电流：1.0uA×CMOS器件的高噪声抵抗特性·三态总线驱动输出·置数全并行存取·缓冲控制输入·使能输入有改善抗扰度的滞后作用原理说明：M54HC563/74HC563/M54HC573/74HC573的八个锁存器都是透明的D 型锁存器，当使能（G）为高时，Q 输出将随数据（D）输入而变。

当使能为低时，输出将锁存在已建立的数据电平上。

输出控制不影响锁存器的内部工作，即老数据可以保持，甚至当输出被关闭时，新的数据也可以置入。

这种电路可以驱动大电容或低阻抗负载，可以直接与系统总线接口并驱动总线，而不需要外接口。

特别适用于缓冲寄存器，I/O 通道，双向总线驱动器和工作寄存器。

HC563引脚功能表：HC573引脚功能表：1OE 3 State output Enable Input (Active LOW)3态输出使能输入（低电平）2, 3, 4, 5, 6, 7, 8, 9D0 to D7Data Inputs数据输入12,13,14,15,16,17,18,19Q0 to Q7 3 State Latch Outputs 3态锁存输出11LE Latch Enable Input 锁存使能输入10GND Ground接地(0V)20VCC Positive Supply Voltage电源电压图1 HC573引脚图图2 HC573 国际电工委员会逻辑符号图3 HC563引脚图图4 HC563 国际电工委员会逻辑符号图5 HC563 逻辑图图6 HC573 逻辑图图7 输入输出等效电路真值表：INPUTS 输入Outputs输出OE LE D Q (HC573) Q (HC563) H X X Z ZL L X NO CHANGE *NO CHANGE * L H L L HL H H H L ABSOLUTE MAXIMUM RATINGS绝对最大额定值：Symbol 符号Parameter 参数Value 数值Unit 单位VCC Supply Voltage电源电压-0.5 to +7VVI DC Input Voltage 直流输入电压-0.5 to VCC + 0.5VVO DC Output Voltage直流输出电压-0.5 to VCC + 0.5VIIK DC Input Diode Current直流输入二极管电流± 20mA IOK DC Output Diode Current直流输出二极管电流± 20mA IO DC Output Source Sink Current Per Output Pin± 35mA ICC or IGND DC VCC or Ground Current± 70mA PD Power Dissipation功耗500 (*)mW Tstg Storage Temperature贮藏温度-65 to +150℃TL Lead Temperature 焊接温度 (10 sec)300℃RECOMMENDED OPERATING CONDITIONS建议操作条件：Symbol 符号Parameter 参数Value 数值Unit单位VCC Supply Voltage电源电压 2 to 6V VI Input Voltage输入电压0 to VCC V VO Output Voltage输出电压0 to VCC VTop Operating Temperature: M54HC Series M74HC Series操作温度： M54HC系列M74HC系列-55 to +125 -40 to +85℃tr,tf Input Rise and Fall Time输入上升和下降时间VCC =2V0 to 1000ns VCC=4.5V0 to 500VCC =6V0 to 400VOHHigh Level Output Voltage输出高电平电压2.0 VI = VIH or VILIO=-20 μA1.92.0-1.9 -1.9 -V4.54.44.54.44.4---6.05.96.05.95.9-4.5IO=-6.0 mA4.184.314.134.10-6.0IO=-7.8 mA5.685.85.635.60-VOLLow Level Output Voltage输出低电平电压2.0 VI = VIH or VILIO=20 μA-0.0 0.1 -0.1-0.1V4.5-0.00.1 0.10.16.0-0.00.10.10.14.5IO= 6.0mA-0.170.260.330.406.0IO= 7.8mA-0.180.260.330.40IIInput Leakage Current输入漏电流6.0VI=VCC or GND--±0.1-±1±1μA IOZState Output Off State Current关断状态3态输出电流6.0VI =VIH or VIL VO =VCC or GND--±0.5-±5.0-±10μAICCQuiescent Supply Current静态电源电流6.0VI =VCC or GND--4-40-80μA应用电路图：点击图片查看大图图8。

6.0
VIN=VCC 或者 GND
6.0
高阻抗态下的输出 6.0
VIN=VIH 或者 VIL，
VOUT=VCC 或者 GND
VIN=VCC 或者 GND
6.0
IOUT＝0uA
3.15 3.15 3.15 4.2 4.2 4.2 0.5 0.5 0.5 V 1.35 1.35 1.35 1.8 1.8 1.8 1.9 1.9 1.9 V 4.4 4.4 4.4 5.9 5.9 5.9
6.0
VIN=VIH 或者 VIL，
2.0
|IOUT|≤20uA
4.5
6.0Biblioteka VIN=VIH 或者 VIL，
|IOUT|≤6.0mA
4.5
|IOUT|≤7.8mA
6.0
VIN=VIH 或者 VIL，
2.0
|IOUT|≤20uA
4.5
6.0
VIN=VIH 或者 VIL，
|IOUT|≤6.0mA
4.5
|IOUT|≤7.8mA
×输出能直接接到 CMOS，NMOS 和 TTL 接口上 ×操作电压范围：2.0V~6.0V ×低输入电流：1.0uA ×CMOS 器件的高噪声抵抗特性
管腿安排：
功能表：
输入
输出使能
锁存使能
D
L
H
H
L
H
L
L
L
X
H
X
X
X=不用关心
Z＝高阻抗
输出 Q H L
不变 Z
ｈｔｔｐ：／／ｗｗｗ．ｅｌｅｃｆａｎｓ．ｃｏｍ
符号
参数
VCC
条件限制
单
V 25℃～ ≤85 ≤125 位

Fig 5.
Pin configuration DIP20, SO20, SSOP20 and TSSOP20
Fig 6.
Pin configuration DHVQFN20
5.2 Pin description
Table 2. Symbol OE D[0:7] GND LE Q[0:7] VCC Pin description Pin 1 2, 3, 4, 5, 6, 7, 8, 9 10 11 20 Description 3-state output enable input (active LOW) data input ground (0 V) latch enable input (active HIGH) supply voltage
• 74HC563; 74HCT563, but inverted outputs • 74HC373; 74HCT373, but different pin arrangement
2. Features and benefits
Input levels: For 74HC573: CMOS level For 74HCT573: TTL level Inputs and outputs on opposite sides of package allowing easy interface with microprocessors Useful as input or output port for microprocessors and microcomputers 3-state non-inverting outputs for bus-oriented applications Common 3-state output enable input Multiple package options ESD protection: HBM JESD22-A114F exceeds 2 000 V MM JESD22-A115-A exceeds 200 V Specified from 40 C to +85 C and from 40 C to +125 C

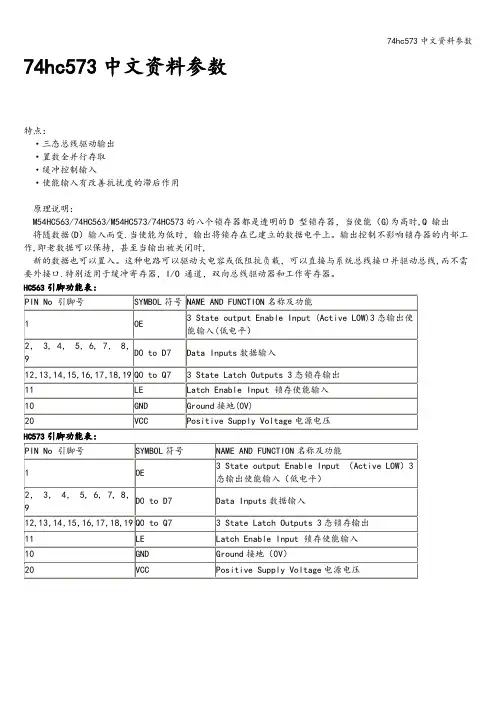

74hc573中文资料参数
特点：
·三态总线驱动输出
·置数全并行存取
·缓冲控制输入
·使能输入有改善抗扰度的滞后作用
原理说明：
M54HC563/74HC563/M54HC573/74HC573的八个锁存器都是透明的D 型锁存器，当使能（G)为高时,Q 输出将随数据(D）输入而变.当使能为低时，输出将锁存在已建立的数据电平上。

输出控制不影响锁存器的内部工作,即老数据可以保持，甚至当输出被关闭时,
新的数据也可以置入。

这种电路可以驱动大电容或低阻抗负载，可以直接与系统总线接口并驱动总线,而不需要外接口.特别适用于缓冲寄存器，I/O 通道，双向总线驱动器和工作寄存器。

图1 HC573引脚
图图2 HC573 国际电工委员会逻辑符号
图3 HC563引脚
图图4 HC563 国际电工委员会逻辑符号
图5 HC563 逻辑图
图6 HC573 逻辑图
图7 输入输出等效电路
真值表：
INPUTS 输入Outputs输出
OE LE D Q (HC573) Q (HC563）
H X X Z Z
L L X NO CHANGE ＊NO CHANGE *
L H L L H
L H H H L
ABSOLUTE MAXIMUM RATINGS绝对最大额定值：
Symbol 符号Parameter 参数Value 数值Unit 单位
RECOMMENDED OPERATING CONDITIONS建议操作条件：
DC SPECIFICATIONS直流电气规格:
应用电路图:点击图片查看大图
图8
图9。

74HC573简介
74HC573是一款高速CMOS 器件，74HC573引脚兼容低功耗肖特基TTL （LSTTL ）系列。

其引脚功能图如下所示：
OE 1D12D23D34D45D56D67D78D89GND 10
LE 11Q8
12
Q713Q614Q515Q416Q317Q218Q119VCC
20
U?SN74HC573N
图3-7 74HC573引脚图
74HC573包含八路D 型透明锁存器，每个锁存器具有独立的D 型输入以及适用于面向总线的应用的三态输出。

所有锁存器共用一个锁存使能（LE ）端和一个输出使能（OE ）端。

输入
输出 输出使能 (OE)
锁存使能(LE)
D
Q
L H H H L H L L L L X 不变 H
X
X
Z
表3-4 74HC573功能表
注：X=不用关心Z=高阻抗
当LE为高时，数据从Dn输入到锁存器，在此条件下，锁存器进入透明模式，也就是说，锁存器的输出状态将会随着对应的D输入每次的变化而改变。

当LE为低时，锁存器将存储D输入上的信息一段就绪时间，直到LE的下降沿来临。

OE为低时，8个锁存器的内容可被正常输出；当OE为高时，输出进入高阻态。

OE端的操作不会影响锁存器的状态。

4 5 6 7 8
3 2 1 20 19 18 17 16 15 14 9 10 11 12 13
OE VCC 1Q 2Q 3Q 4Q 5Q 6Q
ORDERABLE PART NUMBER SN74HC573AN SN74HC573ADW SN74HC573ADWR SN74HC573ADBR SN74HC573APWR SNJ54HC573AJ SNJ54HC573AW
Please be aware that an important notice concerning availability, standard warranty, and use in critical applications of Texas Instruments semiconductor products and disclaimers thereto appears at the end of this data sheet.
2
POST OFFICE BOX 655303
• DALLAS, TEXAS 75265
SN54HC573A, SN74HC573A OCTAL TRANSPARENT D-TYPE LATCHES WITH 3-STATE OUTPUTS
SCLS147C – DECEMBER 1982 – REVISED MARCH 2001
Copyright 2001, Texas Instruments Incorporated
On products compliant to MIL-PRF-38535, all parameters are tested unless otherwise noted. On all other products, production processing does not necessarily include testing of all parameters.

74HC573/74HCT573（锁存器）
一、简介
74HC573/74HCT573是高速硅门CMOS工艺集成电路，兼容TTL（LSTTL），符合JED EC-7A标准，它将输入数据分别锁存在不同的锁存器上，三态门输出。

锁存器的输入使能端是LE，输出使能端是OE。

当LE端是高电平时，数据进入锁存器；当LE端是低电平时，锁存器保留数据。

当OE端是低电平时，8个锁存器的数据输出有效；当OE端是高电平时，输出端为高阻抗，OE端输入不会影响锁存器中的数据。

二、特点
z输入与输出接口分别置于封装两面，有利于与微处理器相接；
z输入输出接口可与微处理器或微机相接；
z三态门正相输出；
z总线驱动；
z采用DIP20或PLCC20封装形式。

三、内部框图
四、引脚功能。

䘏䕥೒˖



SWK-51A
8位数据锁存器74HC573 6:.$ᇎ傼ᶯу⭘᮷ẓ ᙍᗞ、⭥ᆀᮤ⨶
SWK-51A来自⬉ᑇ䕧 9ˈ

ܹ⬉य़ _,287_İX$

9,/ ᳔໻Ԣ 9287 9 ៪㗙 9&&


9
⬉य़䕧 9ˈ




䰤ࠊᴵӊ
ć̚ˉ
ć

İ
ć


İ
ć




᳔໻ؐ㣗ೈ˖
ヺো
খ᭄
ؐ
ऩԡ
9&&
'& կ⬉⬉य़˄খ㗗 *1'˅
9,1
'& 䕧ܹ⬉य़˄খ㗗 *1'˅
a
9
a9&&
9
9287 ,,1 ,287 ,&& 3'
'& 䕧ߎ⬉य़˄খ㗗 *1'˅ ↣ϔϾ 3,1ⱘ '& 䕧ܹ⬉⌕ ↣ϔϾ 3,1 ⱘ'& 䕧ߎ⬉⌕ '& կ⬉⬉⌕ˈ9&& ੠ *1' П䯈 ೼㞾✊⦃๗ϟˈ3',3 ੠ 62,& ᇕ㺙ϟⱘ
ℹ˅DŽᔧ䫕ᄬՓ㛑বԢᯊˈヺড়ᓎゟᯊ䯈੠ֱᣕᯊ䯈ⱘ᭄᥂Ӯ㹿䫕ᄬDŽ

h䕧ߎ㛑Ⳉ᥹᥹ࠄ &026ˈ1026 ੠ 77/ ᥹ষϞ

h᪡԰⬉य़㣗ೈ˖9a9

hԢ䕧ܹ⬉⌕˖X$

h&026 ఼ӊⱘ催ాໄᢉᡫ⡍ᗻ

P2=~table_duan[i];//将有效数据口输入到单片机 IO 口
duan_();
//段选数据输入锁存器，进入芯片锁存有效数据
delay();
//延时一下
P2=table_wei[i];
wei_();
//位选数据输入锁存器
}
}
//将数据输入到 573 芯片中的位选芯片中进行锁存
void wei_()
输入
1 号（OUTPUT）
11 号(LACIL)
D（2——9 号脚）
(ENABLE)
(ENABLE)
输出使能
号锁存使能
L
H
H

H
X
X
注意：L（表示为逻辑电平为低）一般为 0V
H（表示为逻辑电平为高）一般为+5V
输出 Q（19——12 号脚）
H L 不变 Z
相信大家看到这个使用方法的表格，就应该知道这个芯片的使用方法了吧，其实很简单， 这个芯片的使用步骤一般是：
}
大家可以看相应的程序和仿真，进行对比学习！！！
{
wei=1;
//输入 IO 口中的有效数据
_nop_();
wei=0;
//锁存输入到芯片中的有效数据，方便下一组数据的到来调用
}
//将数据输入到 573 芯片中的段选芯片中进行锁存
void duan_()
{
duan=1;
//输入 IO 口中的有效数据
_nop_();
duan=0;
//锁存输入到芯片中的有效数据，方便下一组数据的到来调用
一、采用制作数码管的显示方式而学习使用锁存器 74HC573 的芯片
数据输出口为：P2 口（573 的使用主要就是为了减少 IO 口的使用数量） P3^0 为段选 573 芯片的控制端 P3^1 为位选 573 芯片的控制端 以下为 573 芯片的引脚图：（当然仿真中的与实际中的不相符，大家以这个图为主连接 实物）

74HC573_74HC373锁存显示①透明模式测试（～ＯＥ＝０，ＬＥ＝１）这种模式下，相当于一个数据缓冲器，Ｑ延迟Ｄ输出相同的电平，通过单个数码显示０～Ｆ能够得到验证。

②锁存读寄存器（～ＯＥ＝０，ＬＥ＝０）将LE拉低，输入端的变化对输出端没有影响，这时在第一种模式的基础上，寄存器中的数据被锁存。

③锁存输出无效（～ＯＥ＝１，ＬＥ＝０）此模式下，不工作，没有输出，不工作。

/*验证程序出错，特别注意使用P0口驱动某一模块的时候要加上拉电阻，尽量不要使用P0口。

如果把P0全部替换为P2程序也是不正确的，因为定义的按键也是P2，这时会一直执行while(!key1);在程序执行完第一次0~9的显示后，P2^0和P2^2都被清零，且一直保持，这样就会停留显示9，因此根据电路的焊接情况将P2全部替换为P3，执行程序能够达到预想的功能。

*/#include;unsigned inttab[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x 80,0x90};sbit OE=P1^0;sbit LE=P1^1;sbit key1=P2^0;sbit key2=P2^2;void delayms(unsigned int cnt){unsigned int x,y;for(x=cnt;x>;0;x--)for(y=110;y>;0;y--);}main(){unsigned int n;OE=0;LE=1;while(1){for(n=0;n/*OE直接接地，不需要任何操作，OE置高电平没有意义。

修改程序后确实能够实现循环显示0~f,但是按键失灵，也就是无法操纵LE清零。

按键按下后P1^1没有清零。

也许是老毛病，在有较长时间延时函数出现的地方，不能在主函数中出现按键检测，这样是检测不到信号的，以前出现过这种情况，因为按键信号和延时函数时间之比相差上百倍，只有在那几百分之一秒的适当时间按下按键才能被检测，这种几率是很小的，所以按键会失效。
