电机与电气控制技术第版习题解答第二章三相异步电动机

《电机与电气控制技术》第2版习题解答第二章三相异步电动机2-1三相异步电动机的旋转磁场是如何产生的答：在三相异步电动机的定子三相对称绕组中通入三相对称电流，根据三相对称电流的瞬时电流来分析由其产生的磁场，由于三相对称电流其大小、方向随正弦规律变化，由三相对称电流建立的磁场即合成磁极在定子内膛中随一定方向移动。

当正弦交流电流变化一周时，合成磁场在空间旋转了一定角度，随着正弦交流电流不断变化，形成了旋转磁场。

2-2三组异步电动机旋转磁场的转速由什么决定对于工频下的2、4、6、8、10极的三相异步电动机的同步转速为多少答：三相异步电动机旋转磁场的转速由电动机定子极对数P交流电源频率f1决定，具体公式为n1=60f1/P。

对于工频下的2、4、6、8、10极的三相异步电动机的同步转速即旋转磁场的转速n1分别为3000r/min、1500r/min、1000r/min、750r/min、600r/min。

2-3试述三相异步电动机的转动原理，并解释“异步”的意义。

答：首先，在三相异步电动机三相定子绕组中通入三相交流电源，流过三相对称电流，在定子内膛中建立三相旋转磁场，开始转子是静止的，由于相对运动，转子导体将切割磁场，在转子导体中产生感应电动势，又由于转子导体是闭合的，将在其内流过转子感应电流，该转子电流与定子磁场相互作用，由左手定则判断电磁力方向，转子将在电磁力作用下依旋转磁场旋转方向旋转。

所谓“异步”是指三相异步电动机转子转速n与定子旋转磁场转速n1之间必须有差别，且n?n1。

2-4旋转磁场的转向由什么决定如何改变旋转磁场的方向答：旋转磁场在空间的旋转方向是由三相交流电流相序决定的，若要改变旋转磁场的方向，只需将电动机三相定子绕组与三相交流电源连接的三根导线中的任意两根对调位置即可。

如果来绕组U1接电源L1、V1接L2、W1接L3为正转，要想反转U1仍接L1，但V1接L3、W1接L2即可。

2-5当三相异步电动机转子电路开路时，电动机能否转动为什么答：三相异步电动机转子电路开路时，电动机是不能转动的。

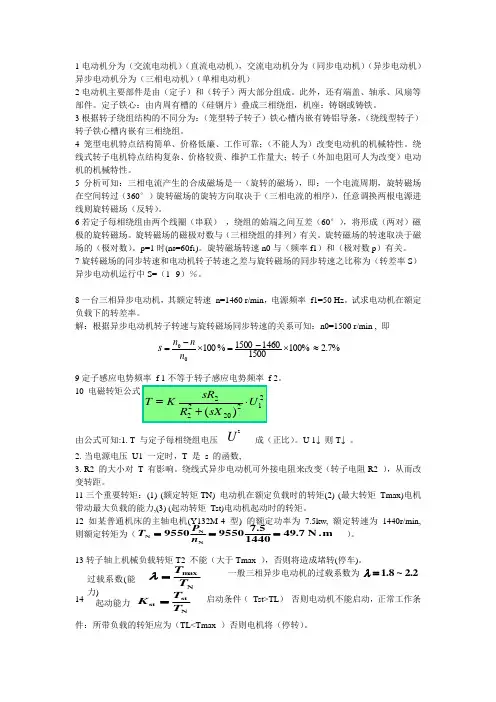

1电动机分为（交流电动机）（直流电动机），交流电动机分为（同步电动机）（异步电动机）异步电动机分为（三相电动机）（单相电动机）2电动机主要部件是由（定子）和（转子）两大部分组成。

此外，还有端盖、轴承、风扇等部件。

定子铁心：由内周有槽的（硅钢片）叠成三相绕组，机座：铸钢或铸铁。

3根据转子绕组结构的不同分为：（笼型转子转子）铁心槽内嵌有铸铝导条，（绕线型转子）转子铁心槽内嵌有三相绕组。

4笼型电机特点结构简单、价格低廉、工作可靠；（不能人为）改变电动机的机械特性。

绕线式转子电机特点结构复杂、价格较贵、维护工作量大；转子（外加电阻可人为改变）电动机的机械特性。

5分析可知：三相电流产生的合成磁场是一（旋转的磁场），即：一个电流周期，旋转磁场在空间转过（360°）旋转磁场的旋转方向取决于（三相电流的相序），任意调换两根电源进线则旋转磁场（反转）。

6若定子每相绕组由两个线圈（串联） ，绕组的始端之间互差（60°），将形成（两对）磁极的旋转磁场。

旋转磁场的磁极对数与（三相绕组的排列）有关。

旋转磁场的转速取决于磁场的（极对数）。

p=1时(n 0=60f 1)。

旋转磁场转速n0与（频率f1）和（极对数p ）有关。

7旋转磁场的同步转速和电动机转子转速之差与旋转磁场的同步转速之比称为（转差率S ） 异步电动机运行中S=（1--9）％。

8一台三相异步电动机，其额定转速 n=1460 r/min ，电源频率 f1=50 Hz 。

试求电动机在额定负载下的转差率。

解：根据异步电动机转子转速与旋转磁场同步转速的关系可知：n0=1500 r/min , 即9定子感应电势频率 f 1不等于转子感应电势频率 f 2。

10 电磁转矩公式由公式可知:1. T 与定子每相绕组电压 U 2成（正比）。

U 1↓ 则T ↓ 。

2. 当电源电压 U1 一定时，T 是 s 的函数,3. R2 的大小对 T 有影响。

绕线式异步电动机可外接电阻来改变（转子电阻R2 ），从而改变转距。

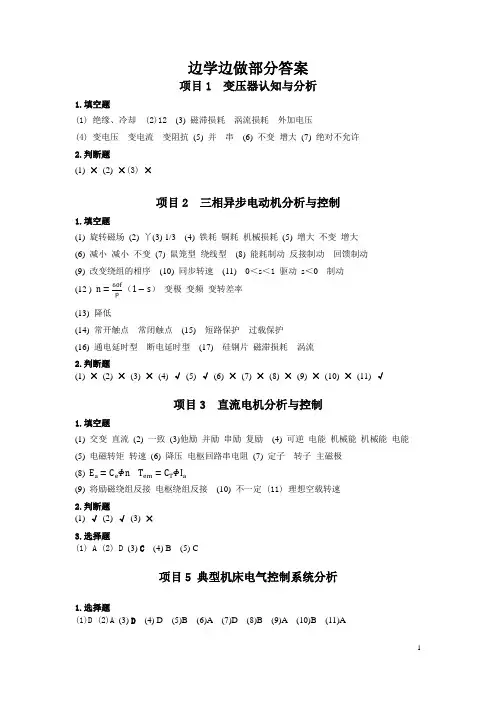

边学边做部分答案项目1 变压器认知与分析1.填空题(1) 绝缘、冷却 (2)12 (3) 磁滞损耗涡流损耗外加电压(4) 变电压变电流变阻抗(5) 并串(6) 不变增大(7) 绝对不允许2.判断题(1)×(2) ×(3)×项目2 三相异步电动机分析与控制1.填空题(1) 旋转磁场(2) 丫(3) 1/3 (4) 铁耗铜耗机械损耗(5) 增大不变增大(6) 减小减小不变(7) 鼠笼型绕线型(8) 能耗制动反接制动回馈制动(9) 改变绕组的相序(10) 同步转速(11) 0＜s＜1 驱动s＜0 制动(12 ) n=60f（1−s）变极变频变转差率p(13) 降低(14) 常开触点常闭触点(15) 短路保护过载保护(16) 通电延时型断电延时型(17) 硅钢片磁滞损耗涡流2.判断题(1) ×(2) ×(3) ×(4) √(5) √(6) ×(7) ×(8) ×(9) ×(10) ×(11) √项目3 直流电机分析与控制1.填空题(1) 交变直流(2) 一致(3)他励并励串励复励(4) 可逆电能机械能机械能电能(5) 电磁转矩转速(6) 降压电枢回路串电阻(7) 定子转子主磁极(8) E a=C eΦn T em=C TΦI a(9) 将励磁绕组反接电枢绕组反接(10) 不一定(11) 理想空载转速2.判断题(1) √(2) √(3) ×3.选择题(1) A (2) D (3) C (4) B (5) C项目5 典型机床电气控制系统分析1.选择题(1)D (2)A (3) D (4) D (5)B (6)A (7)D (8)B (9)A (10)B (11)A2.分析题(1) 略(2)①起动：定子饶组串电阻，正反转：按纽—接触器双重互锁，制动：反接制动。

②电阻R在制动过程中的作用限制制动电流。

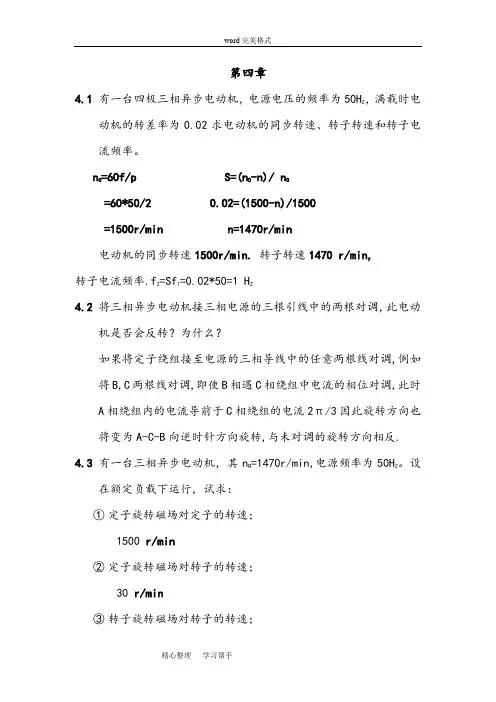

第四章4.1 有一台四极三相异步电动机，电源电压的频率为50H Z，满载时电动机的转差率为0.02求电动机的同步转速、转子转速和转子电流频率。

n0=60f/p S=(n0-n)/ n0=60*50/2 0.02=(1500-n)/1500=1500r/min n=1470r/min电动机的同步转速1500r/min.转子转速1470 r/min,转子电流频率.f2=Sf1=0.02*50=1 H Z4.2将三相异步电动机接三相电源的三根引线中的两根对调，此电动机是否会反转？为什么？如果将定子绕组接至电源的三相导线中的任意两根线对调,例如将B,C两根线对调,即使B相遇C相绕组中电流的相位对调,此时A相绕组内的电流导前于C相绕组的电流2π/3因此旋转方向也将变为A-C-B向逆时针方向旋转,与未对调的旋转方向相反. 4.3 有一台三相异步电动机，其n N=1470r/min,电源频率为50H Z。

设在额定负载下运行，试求：①定子旋转磁场对定子的转速；1500 r/min②定子旋转磁场对转子的转速；30 r/min③转子旋转磁场对转子的转速；30 r/min④转子旋转磁场对定子的转速；1500 r/min⑤转子旋转磁场对定子旋转磁场的转速。

0 r/min4.4当三相异步电动机的负载增加时，为什么定子电流会随转子电流的增加而增加？因为负载增加n减小,转子与旋转磁场间的相对转速( n0-n)增加,转子导体被磁感线切割的速度提高,于是转子的感应电动势增加,转子电流特增加,.定子的感应电动使因为转子的电流增加而变大,所以定子的电流也随之提高.4.5 三相异步电动机带动一定的负载运行时，若电源电压降低了，此时电动机的转矩、电流及转速有无变化？如何变化？若电源电压降低,降低瞬间电动机的转矩减小, 电流也减小.转速不变.4.6 有一台三相异步电动机，其技术数据如下表所示。

试求：①线电压为380V时，三相定子绕组应如何接法？②求n0,p,S N,T N,T st,T max和I st；③额定负载时电动机的输入功率是多少？①线电压为380V时，三相定子绕组应为Y型接法.②T N=9.55P N/n N=9.55*3000/960=29.8NmTst/ T N=2 Tst=2*29.8=59.6 NmT max/ T N=2.0 T max=59.6 NmI st/I N=6.5 I st=46.8A一般n N=(0.94-0.98)n0 n0=n N/0.96=1000r/minS N= (n0-n N)/ n0=(1000-960)/1000=0.04P=60f/ n0=60*50/1000=3③η=P N/P输入P输入=3/0.83=3.614.7三相异步电动机正在运行时，转子突然被卡住，这时电动机的电流会如何变化？对电动机有何影响？电动机的电流会迅速增加,如果时间稍长电机有可能会烧毁.4.8 三相异步电动机断了一根电源线后，为什么不能启动？而在运行时断了一线，为什么仍能继续转动？这两种情况对电动机将产生什么影响？三相异步电动机断了一根电源线后，转子的两个旋转磁场分别作用于转子而产生两个方向相反的转矩，而且转矩大小相等。

第2章《电气控制线路基础》思考题与练习题、三相笼型异步电动机在什么条件下可直接启动?试设计带有短路、过载、失压保护的三相笼型异步电动机直接启动的主电路和控制电路，对所设计的电路进行简要说明，并指出哪些元器件在电路中完成了哪些保护功能?答：三相笼型异步电动机在小于10KW的条件下可直接启动。

题、单向全压启动控制线路、某三相笼型异步电动机单向运转，要求采用自耦变压器降压启动。

试设计主电路和控制电路，并要求有必要的保护措施。

、自耦变压器降压启动控制线路、某三相笼型异步电动机单向运转，要求启动电流不能过大，制动时要快速停车。

试设计主电路和控制电路，并要求有必要的保护。

L1L2FA2QA1SF2BBQA2QA3BSSF1QA1QA1QA3nQA3FA1控制电路L13M1L2L3FA0QA0QA3BB1QA1QA2RBS主电路MA、某三相笼型异步电动机可正反向运转，要求降压启动。

试设计主电路和控制电路，并要求有必要的保护。

、星形-三角形降压启动方法有什么特点并说明其适用场合?答：正常运行时定子绕组接成三角形的笼型异步电动机，可采用星形-三角形降压启动方式来限制启动电流。

星形-三角形降压启动的特点：1、启动时将电动机定子绕组接成星形，当转速接近额定转速时，定子绕组改接成三角形，使电动机在额定电压下正常运转。

2、启动时将电动机定子绕组接成星形，加到电动机的每相绕组上的电压为额定值的31。

3、星形启动电流降为原来三角形接法直接启动时的1/3，启动电流约为电动机额定电流的2倍左右，从而减小了启动电流对电网的影响。

4、启动转矩也相应下降为原来三角形直接启动时的1/3，转矩特性差。

星形-三角形降压启动线路适用于电动机空载或轻载启动的场合。

、软启动器的启动和停车控制方式一般有哪些?与其他的启动方式相比有什么优点?答：(1)、斜坡升压启动方式(2)、转矩控制及启动电流限制启动方式软启动装置采用电子启动方法，其主要特点是：具有软启动和软停车功能，启动电流、启动转矩可调节，另外还具有电动机过载保护等功能。

第2章教学检测及答案一、填空题1. 变压器的主要结构包括（器身、油箱、冷却装置、保护装置、出线装置和变压器油）。

2. 铁心是变压器的磁路部分，为了提高磁路的导磁率和降低铁心的涡流损耗，铁心采用了（高导磁率的冷轧硅钢片），其厚度一般为（0.25~0.35）mm。

3. 绕组是变压器的电路部分，它一般用（绝缘的铜或铝导线）绕制。

4. 变压器（套管）是将线圈的高、低压引线引到箱外的绝缘装置，它起到引线对地（外壳）绝缘和固定引线的作用。

5. 当电源电压和负载的功率因数等于常数时，二次端电压随负载电流变化的规律为变压器的（外特性）。

6. 当电源电压不变时，变压器主磁通的幅值基本不变，因此当频率恒定时，变压器的铁损耗只和（外加电源电压的大小）有关。

当电源电压一定时，其铁损耗基本（不变）和（负载大小基本无关），故称之为“不变损耗”。

7. 变压器的铜损耗与（负载系数的平方）成正比。

8. 一般变压器的最大效率出现在负载系数为（0.5~0.6）时。

二、判断题（错的画×对的画√）1. 电力变压器是应用电磁感应原理，在频率不变的基础上将电压升高或降低，以利于电力的输送、分配和使用。

（√）2. 电力变压器的绕组采用同心式结构，同心式的高、低压绕组同心地套在铁心柱上，在一般情况下，总是将高压绕组放在靠近铁心处，将低压绕组放在外面。

（×）3. 变压器油既是绝缘介质，又是冷却介质。

（√）4. 储油柜的作用保证变压器油箱内充满油，减少了油与空气的接触面积，适应绝缘油在温度升高或降低时体积的变化，防止绝缘油的受潮和氧化。

（√）5. 气体继电器安装在储油柜与变压器的联管中间。

当变压器内部发生故障产生气体或油箱漏油使油面降低时，可使断路器自动跳闸，对变压器起保护作用。

（×）6. 压器的温度计直接监视着变压器的下层油温。

（×）7. 呼吸器内装有硅胶，硅胶受潮后会变成红色，应及时更换或干燥。

（√）8. 变压器调压的方法是在低绕组上设置分接开关，用以改变线圈匝数，从而改变变压器的变压比，进行电压调整。

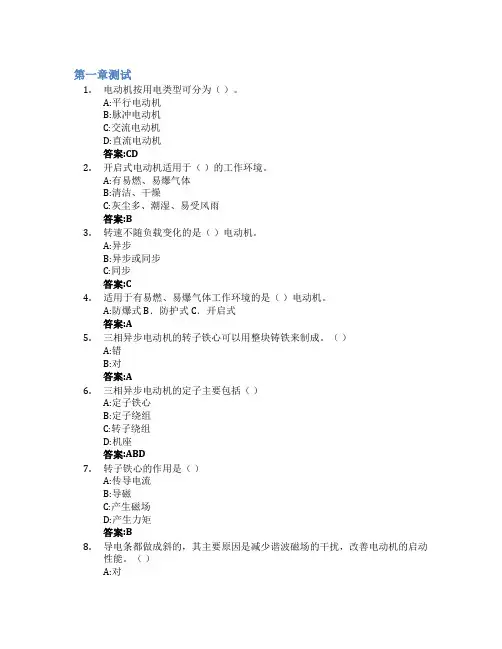

第一章测试1.电动机按用电类型可分为（）。

A:平行电动机B:脉冲电动机C:交流电动机D:直流电动机答案:CD2.开启式电动机适用于（）的工作环境。

A:有易燃、易爆气体B:清洁、干燥C:灰尘多、潮湿、易受风雨答案:B3.转速不随负载变化的是（）电动机。

A:异步B:异步或同步C:同步答案:C4.适用于有易燃、易爆气体工作环境的是（）电动机。

A:防爆式 B．防护式 C．开启式答案:A5.三相异步电动机的转子铁心可以用整块铸铁来制成。

（）A:错B:对答案:A6.三相异步电动机的定子主要包括（）A:定子铁心B:定子绕组C:转子绕组D:机座答案:ABD7.转子铁心的作用是（）A:传导电流B:导磁C:产生磁场D:产生力矩答案:B8.导电条都做成斜的，其主要原因是减少谐波磁场的干扰，改善电动机的启动性能。

（）A:对B:错答案:A9.常用的笼型转子有（）两种类型。

A:铸铝B:铁块C:钢板D:铜排答案:AD10.产生旋转磁场的必要条件是在三相对称绕组_中通入三相正弦交流电。

（）A:对B:错答案:B11.电动机工作在额定状态时，铁心中的磁通处于临界饱和状态，这样可以减少电动机铁心的铁损耗。

（）A:错B:对答案:B第二章测试1.工作在直流额定电压1200V及以下、交流额定电压1500V及以下的电器成为低压电器。

（）A:对B:错答案:B2.用来频繁接通或断开电路的自动切换电器是（）。

A:熔断器B:组合开关C:交流接触器D:行程开关答案:C3.某电器型号为CJX2-N，则该电器是（）。

A:熔断器B:行程开关C:组合开关D:交流接触器答案:D4.主触头用以通断电流较大的主电路（）A:对B:错答案:A5.某按钮型号为LA10-2K，则其常闭触头的数量为（）。

A:2B:10C:1D:20答案:A6.某按钮型号为LA10-2K，则其结构形式为（）。

A:旋钮式B:防水式C:保护式D:开启式答案:D7.交流接触器的静铁心在上，动铁心在下。

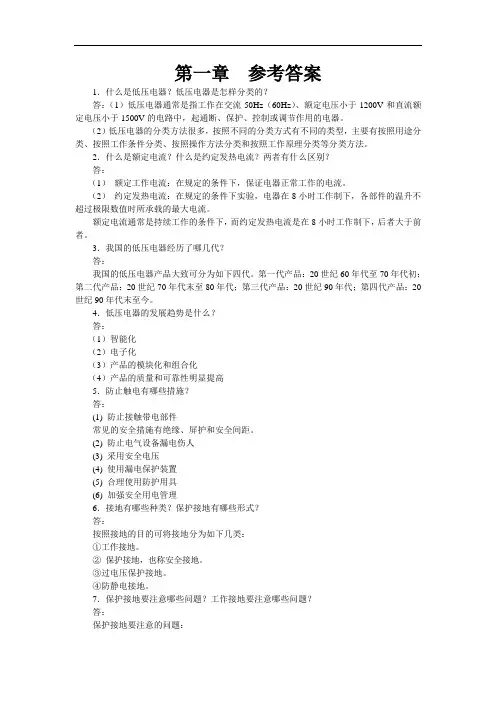

第一章参考答案1．什么是低压电器？低压电器是怎样分类的？答：（1）低压电器通常是指工作在交流50Hz（60Hz）、额定电压小于1200V和直流额定电压小于1500V的电路中，起通断、保护、控制或调节作用的电器。

（2）低压电器的分类方法很多，按照不同的分类方式有不同的类型，主要有按照用途分类、按照工作条件分类、按照操作方法分类和按照工作原理分类等分类方法。

2．什么是额定电流？什么是约定发热电流？两者有什么区别？答：（1）额定工作电流：在规定的条件下，保证电器正常工作的电流。

（2）约定发热电流：在规定的条件下实验，电器在8小时工作制下，各部件的温升不超过极限数值时所承载的最大电流。

额定电流通常是持续工作的条件下，而约定发热电流是在8小时工作制下，后者大于前者。

3．我国的低压电器经历了哪几代？答：我国的低压电器产品大致可分为如下四代。

第一代产品：20世纪60年代至70年代初；第二代产品：20世纪70年代末至80年代；第三代产品：20世纪90年代；第四代产品：20世纪90年代末至今。

4．低压电器的发展趋势是什么？答：（1）智能化（2）电子化（3）产品的模块化和组合化（4）产品的质量和可靠性明显提高5．防止触电有哪些措施？答：(1) 防止接触带电部件常见的安全措施有绝缘、屏护和安全间距。

(2) 防止电气设备漏电伤人(3) 采用安全电压(4) 使用漏电保护装置(5) 合理使用防护用具(6) 加强安全用电管理6．接地有哪些种类？保护接地有哪些形式？答：按照接地的目的可将接地分为如下几类：①工作接地。

②保护接地，也称安全接地。

③过电压保护接地。

④防静电接地。

7．保护接地要注意哪些问题？工作接地要注意哪些问题？答：保护接地要注意的问题：①电气设备都应有专门的保护导线接线端子（保护接线端子），并用‘’符号标记，也可用黄绿色标记。

不允许用螺丝在外壳、底盘等代替保护接地端子。

②保护接地线用粗而短的黄绿线连接到保护接地端子排上，接地排要接入大地，接地电阻要小于4Ω。

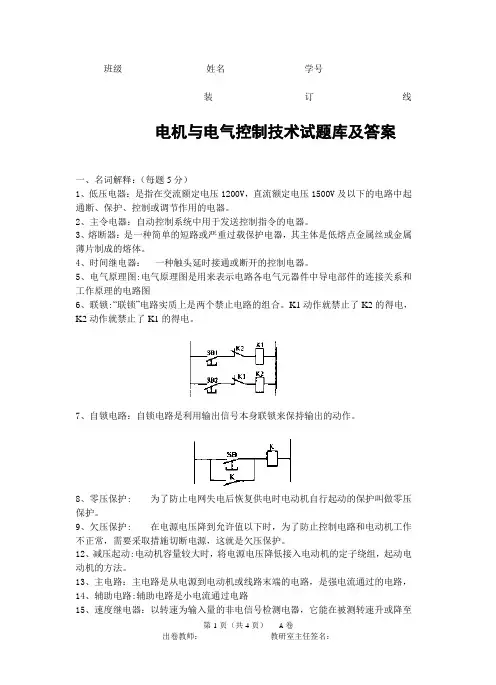

班级__________________姓名_________________学号___________________------------------------------------装-------------------订------------------线----------------------------------电机与电气控制技术试题库及答案一、名词解释：（每题5分）1、低压电器：是指在交流额定电压1200V，直流额定电压1500V及以下的电路中起通断、保护、控制或调节作用的电器。

2、主令电器：自动控制系统中用于发送控制指令的电器。

3、熔断器：是一种简单的短路或严重过载保护电器，其主体是低熔点金属丝或金属薄片制成的熔体。

4、时间继电器：一种触头延时接通或断开的控制电器。

5、电气原理图:电气原理图是用来表示电路各电气元器件中导电部件的连接关系和工作原理的电路图6、联锁:“联锁”电路实质上是两个禁止电路的组合。

K1动作就禁止了K2的得电，K2动作就禁止了K1的得电。

7、自锁电路：自锁电路是利用输出信号本身联锁来保持输出的动作。

8、零压保护: 为了防止电网失电后恢复供电时电动机自行起动的保护叫做零压保护。

9、欠压保护: 在电源电压降到允许值以下时，为了防止控制电路和电动机工作不正常，需要采取措施切断电源，这就是欠压保护。

12、减压起动:电动机容量较大时，将电源电压降低接入电动机的定子绕组，起动电动机的方法。

13、主电路：主电路是从电源到电动机或线路末端的电路，是强电流通过的电路，14、辅助电路:辅助电路是小电流通过电路15、速度继电器：以转速为输入量的非电信号检测电器，它能在被测转速升或降至某一预定设定的值时输出开关信号。

16、继电器：继电器是一种控制元件，利用各种物理量的变化，将电量或非电量信号转化为电磁力(有触头式)或使输出状态发生阶跃变化(无触头式)17、热继电器：是利用电流的热效应原理来工作的保护电器。

电机与电气控制技术（四版）习题解答 2016年3月第一章 变压器1 ×；2 电力变压器、电焊变压器、整流变压器、输入变压器、电源变压器、整流变压器、脉冲变压器、仪用互感器等。

3 ×；4 ○；5 ×；6 从理论上讲用滑线电阻串在电路中可以降低交流电压，但由于在电阻上会发热产生能量损耗，因此一般不采用。

7 ○； 8 C ； 9 C ； 10 ×；11 ○；12 由公式21I I = 12U U = 12N N 可求得 U 2 = 38.8V I 2 = 2.58A 该变压器的容量 S = U 1I 1 = 380×0.263 V ·A = 99.94 V ·A 因此可以给一盏60W 照明灯供电； 13 50盏 ；I 1 = S /U 1 =2000/ 380 A = 5.26 A I 2 = S /U 2 =2000/ 36 A = 55.56A ； 14 可以得到220V 输出电压，因为变压器既可以用来降压，也可以用来升压；15 输出电压12V ；16 鉄心的接缝越小，磁路的磁阻就越小，鉄心的损耗就越小；17 因为冷轧硅钢片的导磁性能好，鉄损耗小：18 ×；19 代入公式%100%N 222N ⨯-=∆U U U U 可得2N2N220%100%5%U U U -∆=⨯= 则 2N 231.5V U =20 由公式 %100%100%100FeCu 222212⨯++=⨯∆+=⨯=P P P P P P P P P η 将2P = 50 kW ； η=98%； e P F = 0.5 kW ；代入公式，可得Cu P = 0.5 kW ；21 ×； 22 ×； 23 ○； 25 C ；26 自耦变压器在使用时必须正确接线，且外壳必须接地，并规定安全照明变压器不允许采用自耦变压器结构形式。

若使用自耦调压器，则在自耦调压器接电源之前，必须把手柄转到零位，使输出电压为零，以后再慢慢顺时针转动手柄，使输出电压逐步上升。

习题集第一章 变压器1-1在分析变压器时，对于变压器的正弦量电压、电流、磁通、感应电动势的正方向是如何规定的？答：1）电源电压。

U 正方向与其电流。

I 正方向采用关联方向，即两者正方向一致。

2）绕组电流。

I 产生的磁通势所建立的磁通。

φ，这二者的正方向符合右手螺旋定则。

3）由交变磁通φ产生的感应电动势产，二者的正方向符合右手螺旋定则，即它的正方向与产生该磁通的电流正方向一致。

1-2 变压器中的主磁通和漏磁通的性质和作用是什么？答：交变磁通绝大部分沿铁心闭合且与一、二次绕组同时交链，这部分磁通称为主磁通。

φ；另有很少的一部分磁通只与一次绕组交链，且主要经非磁性材料而闭合，称为一次绕组的漏磁通。

σφ1。

根据电磁感应定律，主磁通中在一、二次绕组中分别产生感应电动势∙1E 和2∙E ；漏磁通。

σφ1；只在一次绕组中产生感应电动势1σ∙E ，称为漏磁感应电动势。

二次绕组电动势2∙E 对负载而言即为电源电动势，其空载电压为20∙U 。

1-3 变压器空载运行时，空载电流为何很小？答：变压器空载运行时，原边额定电压不仅降落在原边电阻r 1上，而且还有漏磁压降，还有主磁通产生的压降，由于-∙1E 很大，或者说Z m =r m +jx m 很大，致使励磁电流很小。

1-4 一台单相变压器，额定电压为220V ／110V ，如果将二次侧误接在220V 电源上，对变压器有何影响？答 副边励磁电流将非常非常大。

因为原边接额定电压时主磁通φm 为设计值，铁心磁路接近饱和，最大磁密B m 接近饱和值；这时副边电压为U 2≈E 2，即E 2=110V 。

不慎把到边接到220V 时，副边漏阻抗也很小，电压与电势近似相等，因此有E 2≈U 2＝220V ，与原边接220V 时相比，副边电势大小增大到原来的二倍。

我们知道，E 2＝4.44fw 2φm 因此φm 也增大到原来的二倍，磁密B m 也增大到原来的二倍。

正常运行时B m 已到了磁化曲线的拐弯点，B m 增加一倍，励磁磁动势将急剧增加，励磁电流由副边提供，励磁电流非常大，会数倍于额定电流。

习题与思考题1.电气图中，SB、SQ、FU、KM、KA、KT分别是什么电气元件的文字符号?答：SB-控制按钮；SQ-行程开关；FU-熔断器；KM-接触器；KA-中间继电器；KT-时间继电器。

2.说明“自锁”控制电路与“点动”控制电路的区别，“自锁”控制电路与“互锁”控制电路的区别。

答：依靠接触器自身辅助触点而使其线圈保持通电的现象称为自锁，起自锁作用的辅助触点称为自锁触点。

“一按（点）就动，一松（放）就停”的电路称为点动控制电路。

点动电路为“一按（点）就动，一松（放）就停”，不需要自锁触点，因短时工作，电路中可不设热继电器作过载保护；而自锁电路需要在起动按钮的两端并联自锁触点，在按下起动按钮并松开后，依靠自锁触点（接触器自身的辅助常开触点）接通电路，因电路工作时间较长，需要设热继电器作过载保护。

自锁是接触器（或其他电磁式电器）把自身常开辅助触点并接在起动按钮的两端，其作用是松开起动按钮后通过该常开辅助触点保持线圈通电。

互锁是把两个接触器的常闭辅助触点分别串接在对方接触器线圈的电路中以达到相互制约的作用。

即其中任一接触器线圈先通电吸合，另一接触器线圈就无法得电吸合。

1.什么叫减压起动?常用的减压起动方法有哪几种?答：减压起动：利用起动设备将电源电压适当降低后加到电机定子绕组上起动，以减小起动电流，待电机转速升高后再将电压恢复至额定值的起动方法称为降压起动。

笼型异步电动机常用的减压起动方法有：定子绕组串电阻减压起动、星-三角减压起动、自耦变压器减压起动、延边三角形减压起动和使用软起动器起动等方法。

绕线转子异步电动机减压起动方法主要有转子绕组串电阻减压起动方法。

4.电动机在什么情况下应采用减压起动?定子绕组为星形联结的三相异步电动机能否用星-三角减压起动?为什么?答：当电动机容量大于10kW以上通常采用降压起动。

正常运行时定子绕组为三角形联结的笼型异步电动机，可采用星-三角减压起动方法来限制起动电流。

《电机与电气控制技术》第2版习题解答第三章直流电机3—1直流电机中为何要用电刷和换向器，它们有何作用？答:直流发电机与直流电动机的电刷是直流电压、电流引出与引入的装置.在发电机中换向器是将电枢元件中的交变电势度换为电刷向直流电势；在电动机中换向器使外加直流电流变为电枢元件中的交流电流,产生恒定方向的转矩，使电枢旋转。

3—4阐明直流电动机电磁转矩和电枢电动势公式T=C tφI a1，E a=C eφn中各物理量的涵义。

答：直流电动机电磁转矩T=C TφI a式中C T：与电动机结构有关的常数，称转矩系数;φ:每极磁通；I a：电枢电流、T:电磁转矩。

直流电动机电枢电动势公式E a=C eφn式中:C e:与电动机结构有关的另一常数，称电动势系数；φ:每极磁通；n：电动机转速；E a：电枢电动势。

3-5直流电动机电枢电动势为何称为反电动势?答：直流电动机电枢转动时，电枢绕组导体切割磁力线，产生感应电动势,由于该电动势方向与电枢电流的方向相反，故称为反电动势。

3-6试写出直流电动机的基本方程式，它们的物理意义各是什么?答:直流电动机的基本方程式有电动势平衡方程式、功率平衡方程式和转矩平衡方程式.1）电动势平衡方程式：U=E a+I a R a式中U：电枢电压;E a：电枢电动势；I a:电枢电流；R a:电枢回路中内电阻.2)功率平衡方程式：电动机的输入电功率P1=P em+P cua式中P em：电磁功率P cua：电枢绕组的铜损电动机输出的机械功率:P2=P em-P Fe-P m=P1-P cua-P Fe-P m式中P Fe：电枢铁心损耗；P m：机械损耗;P1：电动机输入的电功率.3）转矩平衡方程式：T2=T-T0式中T2:电动机轴上输出的机械转矩；T：电动机电磁转矩;T0：空载转矩.3。

7。

何谓直流电动机的机械特性，写出他励直流电动机的机械特性方程式。

答：直流电动机的机械特性是在稳定运行情况下,电动机的转速n与机械负载转矩T L之间的关系，即n=f（T L).机械特性表明电动机转速因外部负载变化而变化的情况,由于电动机电磁转矩T近似等于910负载转矩T L ，故n=f(T L )常写成n=f(T)。

电机与电气控制技术第版习题解答三相异步电动机文件编码（008-TTIG-UTITD-GKBTT-PUUTI-WYTUI-8256）《电机与电气控制技术》第2版习题解答第二章三相异步电动机2-1三相异步电动机的旋转磁场是如何产生的答：在三相异步电动机的定子三相对称绕组中通入三相对称电流，根据三相对称电流的瞬时电流来分析由其产生的磁场，由于三相对称电流其大小、方向随正弦规律变化，由三相对称电流建立的磁场即合成磁极在定子内膛中随一定方向移动。

当正弦交流电流变化一周时，合成磁场在空间旋转了一定角度，随着正弦交流电流不断变化，形成了旋转磁场。

2-2三组异步电动机旋转磁场的转速由什么决定对于工频下的2、4、6、8、10极的三相异步电动机的同步转速为多少答：三相异步电动机旋转磁场的转速由电动机定子极对数P交流电源频率f1决定，具体公式为n=60f1/P。

1对于工频下的2、4、6、8、10极的三相异步电动机的同步转速即旋转磁场的转速n分别为3000r/min、1500r/min、1000r/min、750r/min、600r/min。

12-3试述三相异步电动机的转动原理，并解释“异步”的意义。

答：首先，在三相异步电动机三相定子绕组中通入三相交流电源，流过三相对称电流，在定子内膛中建立三相旋转磁场，开始转子是静止的，由于相对运动，转子导体将切割磁场，在转子导体中产生感应电动势，又由于转子导体是闭合的，将在其内流过转子感应电流，该转子电流与定子磁场相互作用，由左手定则判断电磁力方向，转子将在电磁力作用下依旋转磁场旋转方向旋转。

之间必须所谓“异步”是指三相异步电动机转子转速n与定子旋转磁场转速n1。

有差别，且nn12-4旋转磁场的转向由什么决定如何改变旋转磁场的方向答：旋转磁场在空间的旋转方向是由三相交流电流相序决定的，若要改变旋转磁场的方向，只需将电动机三相定子绕组与三相交流电源连接的三根导线中的任意两根对调位置即可。
