矩形顶管法施工工艺

矩形顶管法施工工艺

（7）顶管法出入口施工
顶管采用土压平衡式矩形顶管机顶进施工的工艺，即在道路两侧内分别设立顶管工作井及接受井，作为一段顶管的起点和终点，然后借助千斤顶的推力，把工具管（即顶管掘进机）以及紧随其后的若干预制矩形管节从工作井顶出，并穿越土层一直顶进到接收井。

详见图3-1-28。

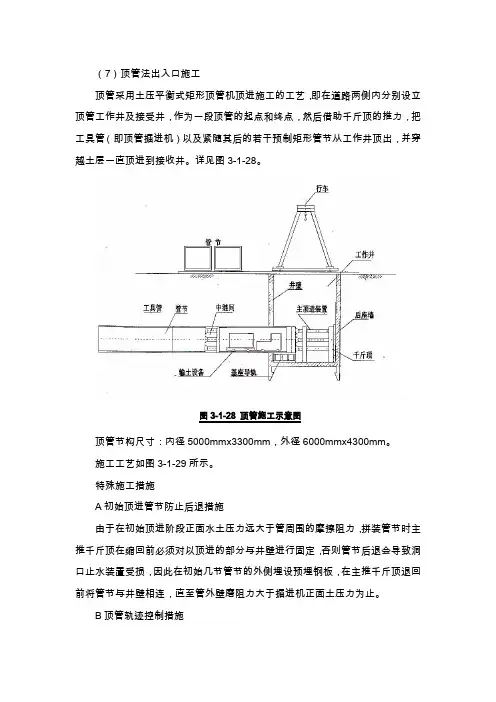

图3-1-28 顶管施工示意图
顶管节构尺寸：内径5000mmx3300mm，外径6000mmx4300mm。

施工工艺如图3-1-29所示。

特殊施工措施
A初始顶进管节防止后退措施
由于在初始顶进阶段正面水土压力远大于管周围的摩擦阻力，拼装管节时主推千斤顶在缩回前必须对以顶进的部分与井壁进行固定，否则管节后退会导致洞口止水装臵受损，因此在初始几节管节的外侧埋设预埋钢板，在主推千斤顶退回前将管节与井壁相连，直至管外壁磨阻力大于掘进机正面土压力为止。

B顶管轨迹控制措施
初期顶进顶管机头先行入土，应均匀出土，控制好初始偏差，并及时调整后
座千斤顶合力中心来控制初始偏差，确保机头初始状态稳定和轴线顺直。

由于推进距离短，需尽早调整好参数，结合地面沉降数据，调整出土速度，控制好正面土压，确保地面沉降量控制在+10mm～-30mm之间。

C顶管控制地面沉降的预防措施
a同时为保证地面沉降,应严格控制顶进速度,采用间隔施工的方式以缓解浅覆土的影响。

b顶管结束后，为防止隧道上浮,根据顶进情况在隧道内进行一定的加载措施,同时通过注浆孔对管道外壁补浆，选用1：1的水泥浆液，根据不同的水土压力确定注浆压力，加固通道外土体，消除对通道今后使用过程中产生不均匀沉降的影响。
