110KV某某光伏发电站全站失压应急预案

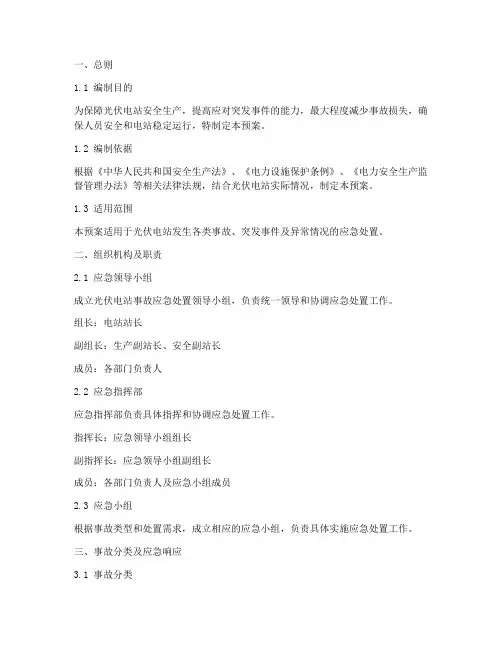

一、总则1.1 编制目的为保障光伏电站安全生产，提高应对突发事件的能力，最大程度减少事故损失，确保人员安全和电站稳定运行，特制定本预案。

1.2 编制依据根据《中华人民共和国安全生产法》、《电力设施保护条例》、《电力安全生产监督管理办法》等相关法律法规，结合光伏电站实际情况，制定本预案。

1.3 适用范围本预案适用于光伏电站发生各类事故、突发事件及异常情况的应急处置。

二、组织机构及职责2.1 应急领导小组成立光伏电站事故应急处置领导小组，负责统一领导和协调应急处置工作。

组长：电站站长副组长：生产副站长、安全副站长成员：各部门负责人2.2 应急指挥部应急指挥部负责具体指挥和协调应急处置工作。

指挥长：应急领导小组组长副指挥长：应急领导小组副组长成员：各部门负责人及应急小组成员2.3 应急小组根据事故类型和处置需求，成立相应的应急小组，负责具体实施应急处置工作。

三、事故分类及应急响应3.1 事故分类根据事故类型，将事故分为以下几类：（1）人身事故：包括触电、坠落、物体打击等。

（2）设备事故：包括火灾、爆炸、电气设备故障等。

（3）自然灾害：包括洪水、地震、台风等。

（4）火灾事故：包括电气火灾、化学火灾等。

（5）交通事故：包括车辆碰撞、翻车等。

3.2 应急响应（1）一级响应：发生重大事故，如人员伤亡、设备损坏等，立即启动应急预案，实行一级响应。

（2）二级响应：发生较大事故，如设备故障、火灾等，立即启动应急预案，实行二级响应。

（3）三级响应：发生一般事故，如轻微设备故障、小范围火灾等，启动应急预案，实行三级响应。

四、应急处置措施4.1 人员伤亡事故（1）立即启动应急预案，实行一级响应。

（2）迅速组织救援力量，开展现场救援。

（3）对伤员进行初步救治，并立即送往医院。

（4）保护现场，防止事故扩大。

4.2 设备事故（1）立即启动应急预案，实行相应级别响应。

（2）组织技术人员进行故障排查，确定事故原因。

（3）采取措施排除故障，恢复设备正常运行。

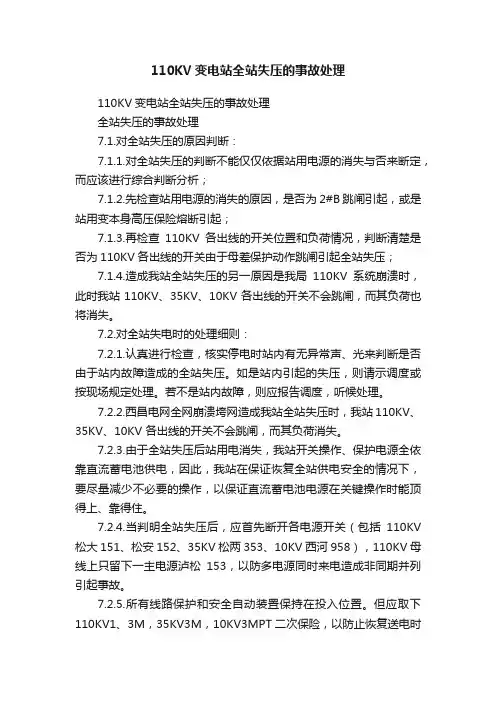

110KV变电站全站失压的事故处理110KV变电站全站失压的事故处理全站失压的事故处理7.1.对全站失压的原因判断：7.1.1.对全站失压的判断不能仅仅依据站用电源的消失与否来断定，而应该进行综合判断分析；7.1.2.先检查站用电源的消失的原因，是否为2#B跳闸引起，或是站用变本身高压保险熔断引起；7.1.3.再检查110KV各出线的开关位置和负荷情况，判断清楚是否为110KV各出线的开关由于母差保护动作跳闸引起全站失压；7.1.4.造成我站全站失压的另一原因是我局110KV系统崩溃时，此时我站110KV、35KV、10KV各出线的开关不会跳闸，而其负荷也将消失。

7.2.对全站失电时的处理细则：7.2.1.认真进行检查，核实停电时站内有无异常声、光来判断是否由于站内故障造成的全站失压。

如是站内引起的失压，则请示调度或按现场规定处理。

若不是站内故障，则应报告调度，听候处理。

7.2.2.西昌电网全网崩溃垮网造成我站全站失压时，我站110KV、35KV、10KV 各出线的开关不会跳闸，而其负荷消失。

7.2.3.由于全站失压后站用电消失，我站开关操作、保护电源全依靠直流蓄电池供电，因此，我站在保证恢复全站供电安全的情况下，要尽量减少不必要的操作，以保证直流蓄电池电源在关键操作时能顶得上、靠得住。

7.2.4.当判明全站失压后，应首先断开各电源开关（包括110KV 松大151、松安152、35KV松两353、10KV西河958），110KV母线上只留下一主电源泸松153，以防多电源同时来电造成非同期并列引起事故。

7.2.5.所有线路保护和安全自动装置保持在投入位置。

但应取下110KV1、3M，35KV3M，10KV3MPT二次保险，以防止恢复送电时产生的冲击。

7.2.6.上诉操作应根据地调命令进行。

7.3.在断开各电源开关以后，应尽量采取措施保障通信的畅通，同时密切监视直流系统电压和电池容量。

7.4.当全站失压时间过长引起蓄电池容量消耗过快或迫切需要照明时，可以经调度同意后，将10KV系统与2#主变隔离以后，用10KV 西河958线暂时带站用变运行。

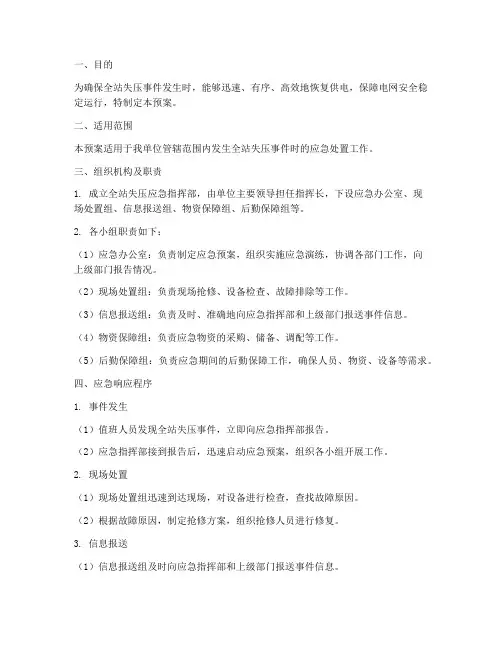

一、目的为确保全站失压事件发生时，能够迅速、有序、高效地恢复供电，保障电网安全稳定运行，特制定本预案。

二、适用范围本预案适用于我单位管辖范围内发生全站失压事件时的应急处置工作。

三、组织机构及职责1. 成立全站失压应急指挥部，由单位主要领导担任指挥长，下设应急办公室、现场处置组、信息报送组、物资保障组、后勤保障组等。

2. 各小组职责如下：（1）应急办公室：负责制定应急预案，组织实施应急演练，协调各部门工作，向上级部门报告情况。

（2）现场处置组：负责现场抢修、设备检查、故障排除等工作。

（3）信息报送组：负责及时、准确地向应急指挥部和上级部门报送事件信息。

（4）物资保障组：负责应急物资的采购、储备、调配等工作。

（5）后勤保障组：负责应急期间的后勤保障工作，确保人员、物资、设备等需求。

四、应急响应程序1. 事件发生（1）值班人员发现全站失压事件，立即向应急指挥部报告。

（2）应急指挥部接到报告后，迅速启动应急预案，组织各小组开展工作。

2. 现场处置（1）现场处置组迅速到达现场，对设备进行检查，查找故障原因。

（2）根据故障原因，制定抢修方案，组织抢修人员进行修复。

3. 信息报送（1）信息报送组及时向应急指挥部和上级部门报送事件信息。

（2）应急指挥部根据事件进展，适时调整应急响应等级。

4. 物资保障（1）物资保障组根据现场需求，及时调配应急物资。

（2）确保抢修工作顺利进行。

5. 后勤保障（1）后勤保障组确保应急期间的人员、物资、设备等需求。

（2）做好应急期间的医疗、饮食、住宿等工作。

五、应急恢复1. 现场处置组完成故障排除，恢复供电后，向应急指挥部报告。

2. 应急指挥部根据现场报告，宣布应急响应结束。

3. 各小组总结经验，完善应急预案。

六、应急演练1. 定期组织开展全站失压应急演练，提高应急处置能力。

2. 演练内容应包括：应急响应、现场处置、信息报送、物资保障、后勤保障等方面。

3. 演练结束后，对演练情况进行总结，分析不足，改进预案。

一、预案概述全站失压事故是指变电站内所有设备失去电压，导致整个站内无法正常运行的情况。

为保障人员安全、设备完好和电网稳定，特制定本预案。

二、事故处理原则1. 生命至上，确保人员安全；2. 防止事故扩大，确保设备完好；3. 及时恢复供电，保障电网稳定；4. 快速响应，高效处置。

三、事故处理流程1. 发现全站失压（1）变电站值班员发现全站失压后，应立即向调度汇报，并启动应急预案。

（2）值班员同时通知相关人员，组织人员进行现场勘查。

2. 现场勘查（1）值班员和现场勘查人员应迅速查明全站失压的原因，如设备故障、线路故障、外部故障等。

（2）勘查人员应检查设备、线路、保护装置等，确保无异常情况。

3. 事故处理（1）根据事故原因，采取相应措施进行处理。

（2）若为设备故障，应立即隔离故障设备，进行修复或更换。

（3）若为线路故障，应通知线路维护部门进行处理。

（4）若为外部故障，应向相关部门汇报，争取外部支持。

4. 供电恢复（1）在确保设备安全的前提下，尽快恢复变电站供电。

（2）恢复供电过程中，应严格按照操作规程进行。

5. 事故总结（1）事故处理完毕后，组织相关人员对事故原因进行分析，总结经验教训。

（2）针对事故暴露出的问题，提出改进措施，防止类似事故再次发生。

四、应急响应措施1. 人员疏散（1）在发现全站失压时，应立即组织人员疏散，确保人员安全。

（2）疏散过程中，应引导人员按照预定路线有序撤离。

2. 通讯保障（1）确保变电站内部通讯畅通，便于事故处理。

（2）与调度、相关部门保持密切联系，及时汇报事故情况。

3. 应急物资（1）提前准备应急物资，如照明设备、急救药品等。

（2）确保应急物资充足，便于事故处理。

五、预案实施与监督1. 预案实施（1）变电站应定期组织应急演练，提高员工应对全站失压事故的能力。

（2）值班员应熟悉预案内容，确保在事故发生时能够迅速响应。

2. 监督检查（1）上级部门应定期对变电站应急预案实施情况进行监督检查。

一、编制目的为确保光伏电站全场停电事故发生时，能够迅速、有效地进行应急处置，最大限度地减少人员伤亡和财产损失，保障电站安全稳定运行，特制定本预案。

二、适用范围本预案适用于光伏电站全场停电事故的应急处置工作。

三、组织机构及职责1. 应急指挥部（1）指挥长：电站站长（2）副指挥长：生产副站长、安全副站长（3）成员：各部门负责人、技术骨干2. 应急指挥部职责（1）负责制定和实施全场停电事故应急预案；（2）组织协调各部门开展应急处置工作；（3）向上级主管部门报告事故情况和处理进展；（4）对事故原因进行调查和处理。

3. 各部门职责（1）运维部门：负责电站设备的运行、维护和抢修工作；（2）安全部门：负责现场安全检查、监督和应急处置工作；（3）生产部门：负责电站生产计划的调整和实施；（4）财务部门：负责事故损失评估和资金申请；（5）人力资源部门：负责人员调配和培训。

四、应急预案启动条件1. 光伏电站全场停电，导致电站无法正常运行；2. 电站内部设备发生故障，导致全场停电；3. 电站外部电网故障，导致全场停电；4. 电站发生火灾、爆炸等突发事件，导致全场停电。

五、应急处置措施1. 紧急启动应急预案，成立应急指挥部；2. 运维部门立即组织人员检查设备故障，确定停电原因；3. 安全部门对现场进行安全检查，确保人员安全；4. 生产部门根据停电原因，调整生产计划；5. 财务部门评估事故损失，申请资金支持；6. 人力资源部门组织人员调配和培训。

六、应急处置流程1. 发现全场停电，立即报告应急指挥部；2. 应急指挥部启动应急预案，组织各部门开展应急处置；3. 运维部门检查设备故障，确定停电原因；4. 安全部门进行现场安全检查，确保人员安全；5. 生产部门调整生产计划；6. 财务部门评估事故损失，申请资金支持；7. 人力资源部门组织人员调配和培训；8. 事故处理完毕，恢复正常运行。

七、后期处理1. 应急指挥部组织对事故原因进行调查，查明责任；2. 对事故损失进行评估，提出整改措施；3. 向上级主管部门报告事故情况和处理结果；4. 对相关人员提出奖惩意见。

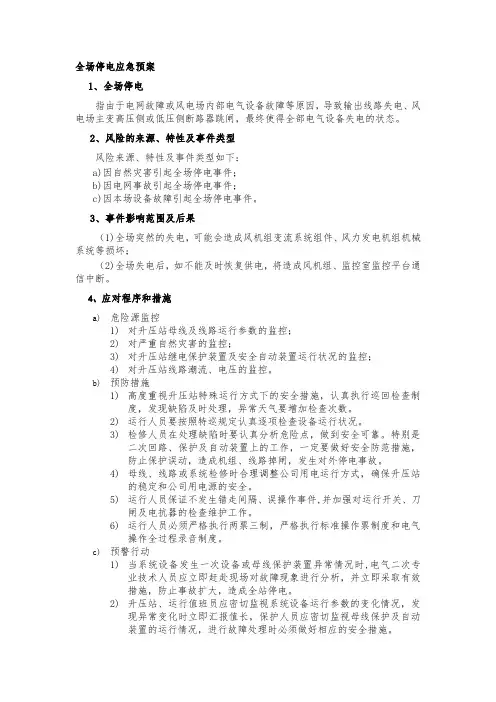

全场停电应急预案1、全场停电指由于电网故障或风电场内部电气设备故障等原因，导致输出线路失电、风电场主变高压侧或低压侧断路器跳闸，最终使得全部电气设备失电的状态。

2、风险的来源、特性及事件类型风险来源、特性及事件类型如下：a)因自然灾害引起全场停电事件；b)因电网事故引起全场停电事件；c)因本场设备故障引起全场停电事件。

3、事件影响范围及后果（1)全场突然的失电，可能会造成风机组变流系统组件、风力发电机组机械系统等损坏；（2)全场失电后，如不能及时恢复供电，将造成风机组、监控室监控平台通信中断。

4、应对程序和措施a)危险源监控1)对升压站母线及线路运行参数的监控；2)对严重自然灾害的监控；3)对升压站继电保护装置及安全自动装置运行状况的监控；4)对升压站线路潮流、电压的监控。

b)预防措施1)高度重视升压站特殊运行方式下的安全措施，认真执行巡回检查制度，发现缺陷及时处理，异常天气要增加检查次数。

2)运行人员要按照特巡规定认真逐项检查设备运行状况。

3)检修人员在处理缺陷时要认真分析危险点，做到安全可靠。

特别是二次回路、保护及自动装置上的工作，一定要做好安全防范措施，防止保护误动，造成机组、线路掉闸，发生对外停电事故。

4)母线、线路或系统检修时合理调整公司用电运行方式，确保升压站的稳定和公司用电源的安全。

5)运行人员保证不发生错走间隔、误操作事件,并加强对运行开关、刀闸及电抗器的检查维护工作。

6)运行人员必须严格执行两票三制，严格执行标准操作票制度和电气操作全过程录音制度。

c)预警行动1)当系统设备发生一次设备或母线保护装置异常情况时,电气二次专业技术人员应立即赶赴现场对故障现象进行分析，并立即采取有效措施，防止事故扩大，造成全站停电。

2)升压站、运行值班员应密切监视系统设备运行参数的变化情况，发现异常变化时立即汇报值长，保护人员应密切监视母线保护及自动装置的运行情况，进行故障处理时必须做好相应的安全措施。

一、预案编制目的为提高光伏电站应对突发停电事故的能力，确保人员安全、设备完好和电站稳定运行，根据《电力安全生产条例》和相关法律法规，特制定本预案。

二、适用范围本预案适用于我电站发生的全站失电事故，包括但不限于因设备故障、自然灾害、人为因素等原因导致的电站全站失电。

三、组织机构及职责1. 成立应急指挥部应急指挥部负责指挥、协调电站失电事故的应急处置工作。

成员如下：（1）指挥长：电站站长（2）副指挥长：电站副站长（3）成员：电站各部门负责人、安全员、运维人员等。

2. 应急指挥部职责（1）组织、协调、指挥电站失电事故的应急处置工作。

（2）及时向上级主管部门报告事故情况。

（3）根据事故情况，启动应急响应，采取相应措施。

（4）协调各部门、人员开展事故处理和恢复工作。

3. 各部门职责（1）安全部门：负责现场安全保卫、人员疏散、应急物资供应等工作。

（2）运维部门：负责设备故障排查、维修和恢复工作。

（3）财务部门：负责事故损失评估和保险理赔工作。

（4）行政部门：负责事故信息收集、发布和报送工作。

四、应急响应程序1. 事故发生（1）电站运维人员发现电站全站失电，立即向应急指挥部报告。

（2）应急指挥部接到报告后，立即启动应急预案，通知各部门负责人和应急小组成员。

2. 应急响应（1）安全部门组织人员开展现场安全保卫、人员疏散工作。

（2）运维部门组织人员开展设备故障排查、维修和恢复工作。

（3）财务部门负责事故损失评估和保险理赔工作。

（4）行政部门负责事故信息收集、发布和报送工作。

3. 事故处理（1）运维部门根据设备故障情况，采取相应措施进行修复。

（2）安全部门对现场进行安全检查，确保人员安全。

（3）行政部门向上级主管部门报告事故处理进展情况。

4. 事故恢复（1）运维部门完成设备修复，恢复正常供电。

（2）安全部门对现场进行安全检查，确认无安全隐患。

（3）行政部门向上级主管部门报告事故恢复情况。

五、应急演练1. 演练目的（1）检验电站失电应急预案的实用性和可操作性。

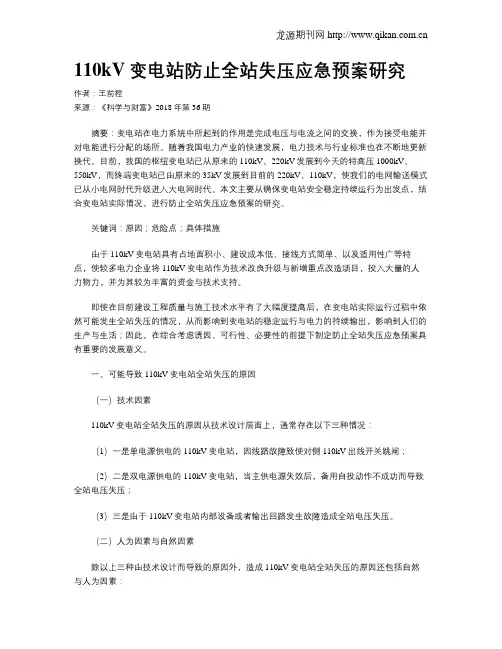

110kV变电站防止全站失压应急预案研究作者：王前程来源：《科学与财富》2018年第36期摘要：变电站在电力系统中所起到的作用是完成电压与电流之间的交换，作为接受电能并对电能进行分配的场所。

随着我国电力产业的快速发展，电力技术与行业标准也在不断地更新换代。

目前，我国的枢纽变电站已从原来的110kV、220kV发展到今天的特高压1000kV、550kV，而终端变电站已由原来的35kV发展到目前的220kV、110kV，使我们的电网输送模式已从小电网时代升级进入大电网时代。

本文主要从确保变电站安全稳定持续运行为出发点，结合变电站实际情况，进行防止全站失压应急预案的研究。

关键词：原因；危险点；具体措施由于110kV变电站具有占地面积小、建设成本低、接线方式简单、以及适用性广等特点，使较多电力企业将110kV变电站作为技术改良升级与新增重点改造项目，投入大量的人力物力，并为其较为丰富的资金与技术支持。

即使在目前建设工程质量与施工技术水平有了大幅度提高后，在变电站实际运行过稆中依然可能发生全站失压的情况，从而影响到变电站的稳定运行与电力的持续输出，影响到人们的生产与生活；因此，在综合考虑诱因、可行性、必要性的前提下制定防止全站失压应急预案具有重要的发展意义。

一、可能导致110kV变电站全站失压的原因（一）技术因素110kV变电站全站失压的原因从技术设计层面上，通常存在以下三种情况：（1）一是单电源供电的110kV变电站，因线路故障致使对侧110kV出线开关跳闸；（2）二是双电源供电的110kV变电站，当主供电源失效后，备用自投动作不成功而导致全站电压失压；（3）三是由于110kV变电站内部设备或者输出回路发生故障造成全站电压失压。

（二）人为因素与自然因素除以上三种由技术设计而导致的原因外，造成110kV变电站全站失压的原因还包括自然与人为因素：（1）自然因素。

主要是因110kV变电站建设地区的地质状况、气候条件、灾害情况等因素而造成的全站失压，一般容易发生的现象是由于大风刮起物品对110kV变电站造成冲击导致设备故障；或者冬季严寒低温冰冻现象对设备造成严重的损坏；以及地震、泥石流、滑坡、台风等不可抗力因素。
