华为S9303技术资料

华为交换机参数基本参数产品型号Quidway S9306产品类型路由交换机应用层级三层背板带宽 2.4Tbps包转发率1080MPPS传输方式存储转发方式硬件参数扩展插槽 6网络与软件VLAN支持支持VLAN功能网管功能支持网管功能其它参数外形尺寸442×476×442mm电源电压DC:–38.4V-–72V;AC:90V-264V最大功率800W重量<30Kg华为 S5700-52P-LI-AC 详细参数查看：更多信息 | 产品图片基本参数产品型号S5700-52P-LI-AC产品类型千兆以太网应用层级二层包转发率78Mpps硬件参数接口类型48个10/100/1000Base-TX，4个100/1000Base-X SFP接口数目52口传输速率10M/100M/1000Mbps端口结构非模块化堆叠支持可堆叠网络与软件VLAN支持支持VLAN功能网管功能支持端口镜像和RSPAN(远程端口镜像)MAC地址表16K其他性能基于五元组、IP优先级、TOS、DSCP、IP协议类型、ICMP类型、TCP源端口、VLAN、以太网帧协议类型、CoS等信息，实现复杂流分类功能。

S5700支持基于流的双速三色限速功能，每端口支持8个优先级队列，支持WRR、DRR、SP、WRR＋SP、DRR+SP多种队列调度算法，有效地保证话音、视频和数据业务质量。

提供多种安全保护功能。

支持DoS（Denial of Service）类防攻击、网络的防攻击、用户的防攻击等功能。

其中DoS类防攻击主要包括SYN Flood、Land、Smurf、ICMP Flood。

网络的防攻击主要是指STP的BPDU/Root攻击。

用户的防攻击涉及DHCP仿冒攻击、中间人攻击、IP/MAC Spoofing 攻击、DHCP request flood、改变 CHADDR 值的 DoS 攻击等等。

支持通过建立和维护DHCP Snooping 绑定表，侦听接入用户的MAC/IP 地址、租用期、VLAN-ID、接口等信息，解决 DHCP 用户的IP 和端口跟踪定位问题。

华为Quidway S9303主要参数产品类型路由交换机应用层级三层传输速率10/100/1000Mbps 交换方式存储-转发背板带宽3Tbps包转发率540MppsMAC地址表16K端口参数端口结构模块化扩展模块3个业务槽位功能特性VLAN 支持Access、Trunk、Hybrid方式支持default VLAN支持VLAN交换支持QinQ、增强型灵活QinQ支持基于MAC的动态VLAN分配QOS 支持基于Layer2协议头、Layer3协议、Layer4协议、802.1p优先级等的组合流分类支持ACL、CAR、Remark、Schedule等动作支持PQ、WRR、DRR、PQ+WRR、PQ+DRR等队列调度方式支持WRED、尾丢弃等拥塞避免机制支持H-QOS支持流量整形组播管理支持IGMPv1/v2/v3、IGMP v1/v2/v3 Snooping 支持PIM DM、PIM SM、PIM SSM支持MSDP、MBGP支持用户快速离开机制支持组播流量控制支持组播查询器支持组播协议报文抑制功能支持组播CAC支持组播ACL网络管理支持Console、Telnet、SSH等终端服务支持SNMPv1/v2/v3等网络管理协议支持通过FTP、TFTP方式上载、下载文件支持BootROM升级和远程在线升级支持热补丁支持用户操作日志安全管理802.1x认证，Portal认证支持NAC支持RADIUS和HWTACACS用户登录认证命令行分级保护，未授权用户无法侵入支持防范DoS攻击、TCP的SYN Flood攻击、UDP Flood攻击、广播风暴攻击、大流量攻击支持1K CPU通道队列保护支持ICMP实现ping和traceroute功能支持RMON其它参数电源电压AC 90-290V DC -38.4--72V电源功率整机供电能力：800W，整机最大POE功率：2200W 产品尺寸442×476×175mm产品重量15kg。

1. 单板简介1.1 单板分类S9300 支持的单板包括主控板（S9312 和S9306 为SRU，S9303 为MCU）和接口板LPU 等。

S9300 中单板的名称、类型和描述如下所示。

单板种类单板名称描述SRU SRUA主控处理板（用于S9312 和S9306），交换容量单向为256Gbit/sSRUB主控处理板（用于S9312 和S9306），交换容量单向为512Gbit/sMCU MCUA主控处理板（用于S9303）CKM CKMA 时钟扣板-1588CMU CMUA 集中监控板，S9312 和S9306 设备上用于监控设备工作状态的单板，板上有RS485 和MON 两个接口SPU VAMPA增值业务板FSU FSUA SRU 上的灵活业务子卡，用于对主控单元的业务增强VSU VSTSA SRU 上的堆叠插卡，用于支持设备的堆叠功能LPU●G24CA●G24SA●X12SA●G48SA●G48SBC●G48SC●G48SD●G48SFA●F48SA●F48SC●G48TA●G48TBC●G48TC●G48TFA●G48TD●G48VA●G48CEAT●F48TA●F48TC●F48TFA●S24XA●S24XC●T24XA●G24CEAS●G24SC LPU 板分为S 系列以太网接口板、E 系列以太网接口板、F 系列以太网接口板、B 系列以太网接口板、EPON 板和POS 接口板，其中：◆S 系列LPU 包含SA 板。

例如：24 端口百兆/千兆以太网光接口板（SA，SFP）-32K MAC◆ E 系列LPU 包括EA、EC 和ED 板。

例如：48 端口百兆以太网光接口板（EA，SFP）-32K MAC◆ F 系列LPU 包括FA 和FC 板。

例如：48 端口千兆以太网电接口板(FA, RJ45)-32K MAC◆ B 系列LPU 包括BC 板。

例如：48 端口百兆/千兆以太网光接口板(BC, SFP)-128K MAC◆EPON 单板即12 端口千兆EPON 光接口和12 端口百兆/千兆光接口板（SFP）。

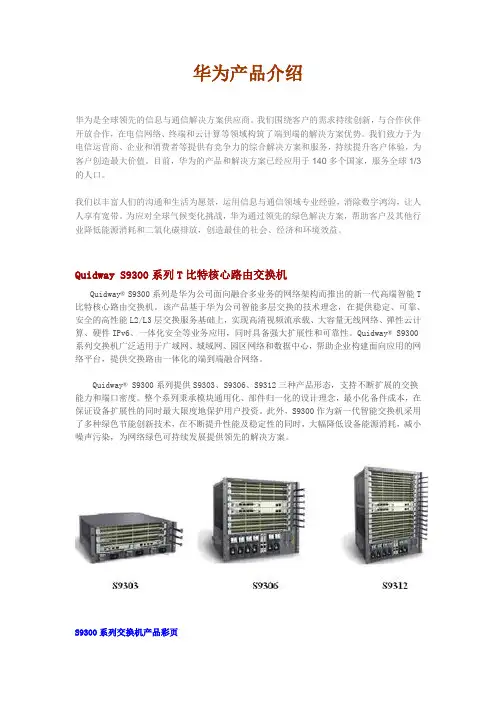

华为产品介绍华为是全球领先的信息与通信解决方案供应商。

我们围绕客户的需求持续创新，与合作伙伴开放合作，在电信网络、终端和云计算等领域构筑了端到端的解决方案优势。

我们致力于为电信运营商、企业和消费者等提供有竞争力的综合解决方案和服务，持续提升客户体验，为客户创造最大价值。

目前，华为的产品和解决方案已经应用于140多个国家，服务全球1/3的人口。

我们以丰富人们的沟通和生活为愿景，运用信息与通信领域专业经验，消除数字鸿沟，让人人享有宽带。

为应对全球气候变化挑战，华为通过领先的绿色解决方案，帮助客户及其他行业降低能源消耗和二氧化碳排放，创造最佳的社会、经济和环境效益。

Quidway S9300系列T比特核心路由交换机Quidway® S9300系列是华为公司面向融合多业务的网络架构而推出的新一代高端智能T 比特核心路由交换机。

该产品基于华为公司智能多层交换的技术理念，在提供稳定、可靠、安全的高性能L2/L3层交换服务基础上，实现高清视频流承载、大容量无线网络、弹性云计算、硬件IPv6、一体化安全等业务应用，同时具备强大扩展性和可靠性。

Quidway® S9300系列交换机广泛适用于广域网、城域网、园区网络和数据中心，帮助企业构建面向应用的网络平台，提供交换路由一体化的端到端融合网络。

Quidway® S9300系列提供S9303、S9306、S9312三种产品形态，支持不断扩展的交换能力和端口密度。

整个系列秉承模块通用化、部件归一化的设计理念，最小化备件成本，在保证设备扩展性的同时最大限度地保护用户投资。

此外，S9300作为新一代智能交换机采用了多种绿色节能创新技术，在不断提升性能及稳定性的同时，大幅降低设备能源消耗，减小噪声污染，为网络绿色可持续发展提供领先的解决方案。

S9300系列交换机产品彩页产品特点先进交换架构提升网络扩展性•背板具备良好的扩展性，可平滑扩展至更高带宽，支持单端口速率40G、100G平滑升级，同时完美兼容现网板卡，保护初始投资。
