电气符号大全BVR (聚氯乙烯绝缘皮软铜芯电线SR：沿钢线槽敷设；BE：沿屋架或跨屋架敷设；CLE：沿柱或跨柱敷设；WE：沿墙面敷设；CE：沿天棚面或顶棚面敷设；ACE：在能进入人的吊顶内敷设；BC：暗敷设在梁内；CLC：暗敷设在柱内；WC：暗敷设在墙内；CC：暗敷设在顶棚内；ACC：暗敷设在不能进入的顶棚内；FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示SC-焊接钢管；MT-电线管；PC-PVC塑料硬管；FPC-阻燃塑料硬管；CT-桥架；MR-金属线槽；M-钢索CP-金属软管；PR-塑料线槽；RC-镀锌钢管二，导线敷设方式的表示DB-直埋；TC-电缆沟；BC-暗敷在梁内；CLC-暗敷在柱内；WC-暗敷在墙内；CE-沿天棚顶敷设CC-暗敷在天棚顶内；SCE-吊顶内敷设；F-地板及地坪下；SR-沿钢索；BE-沿屋架，梁；WE-沿墙明敷三，灯具安装方式的表示CS-链吊；DS-管吊；W-墙壁安装；C-吸顶；R-嵌入；S-支架；CL-柱上沿钢线槽：SR；沿屋架或跨屋架：BE；沿柱或跨柱：CLE；穿焊接钢管敷设：SC；穿电线管敷设：MT穿硬塑料管敷设：PC；穿阻燃半硬聚氯乙烯管敷设：FPC；电缆桥架敷设：CT；金属线槽敷设：MR塑料线槽敷设：PR；用钢索敷设：M；穿聚氯乙烯塑料波纹电线管敷设：KPC；穿金属软管敷设：CP直接埋设：DB；电缆沟敷设：TC；导线敷设部位的标注；沿或跨梁（屋架）敷设：AB；暗敷在梁内：BC沿或跨柱敷设：AC；暗敷设在柱内：CLC；沿墙面敷设：WS；暗敷设在墙内：WC；沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC；吊顶内敷设：SCE；地板或地面下敷设：FCHSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关其他那些符号都是关于导线穿管和敷设方式的一些表示方法，你对照着查一下矿用铠装控制电缆；MKVV22,MKVV32?? 2*,3*,4*4,------37*铠装控制电缆；KVV22,KVV32,KVVR22?? 2*,3*,4*4,------37*铠装屏蔽控制电缆KVVP-22,RVVP-22,KVVRP-22,KVVP2-22,KVVRP2-222*,3*,4*4,------37*铠装阻燃控制电缆;ZR-KVV22,ZR-KVV32,ZR-KVVR222*,3*,4*4,------37*铠装阻燃屏蔽控制电缆;ZR-KVVP22,ZR-KVVRP22,ZR-KVVP2-22,ZR-KVVRP2-222*,3*,4*4,------37*铠装通信电缆;HYA22,HYA23,HY A53,HYV22,HYV23?? 5对,10对------2400对,线径铠装充油通信电缆;HYAT22,HYA T23,NYA T53?? 5对,10对------800对线径铠装阻燃通信电缆;ZR-HYA22,ZR-HYA23,ZR-HYA53,WDZ-HYA23,WDZ-HYA535对,10对------2400对,线径矿用铠装阻燃通信电缆;MHYA22,MHYV22,MHY A32,MHYV325对,10对------200对,线径铠装计算机电缆；DJYVP22,ZR-DJYVP22,DJYVRP22,DJYPV22,ZR-DJYPV22DJYPVR22DJYPVP22,DJYPVRP22,ZR-DJYPVP22,ZR-DJYPVPR221*2*?? 2*2*?? 3*2*?? ------30*2*铠装铁路信号电缆；PZY23,PTY23,PZY22,PTY22,PZYH23,PTYH23PZY A23,PZY A22,PZY AH22,PTY AH22,PTY AH32,PZY324芯-6芯-8芯-9芯------6型号含义：R－连接用软电缆（电线），软结构。

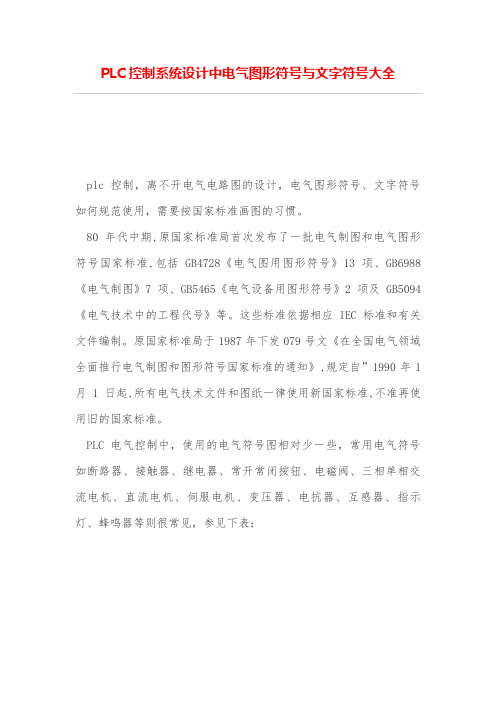

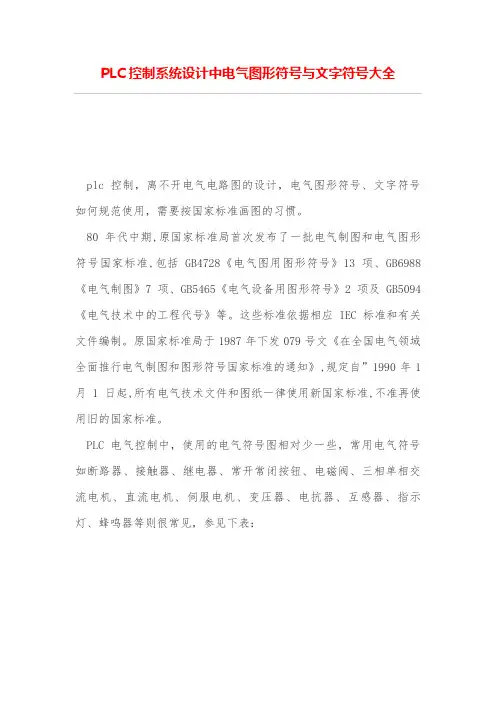

PLC控制系统设计中电气图形符号与文字符号大全
plc控制，离不开电气电路图的设计，电气图形符号、文字符号如何规范使用，需要按国家标准画图的习惯。
80年代中期,原国家标准局首次发布了一批电气制图和电气图形符号国家标准,包括GB4728《电气图用图形符号》13项、GB6988《电气制图》7项、GB5465《电气设备用图形符号》2项及GB5094《电气技术中的工程代号》等。
这些标准依据相应IEC标准和有关文件编制。
原国家标准局于1987年下发079号文《在全国电气领域全面推行电气制图和图形符号国家标准的通知》,规定自”1990年1月1日起,所有电气技术文件和图纸一律使用新国家标准,不准再使用旧的国家标准。
PLC电气控制中，使用的电气符号图相对少一些，常用电气符号如断路器、接触器、继电器、常开常闭按钮、电磁阀、三相单相交流电机、直流电机、伺服电机、变压器、电抗器、互感器、指示灯、蜂鸣器等则很常见，参见下表：。
×××电器符号大全×××KMQFQSFUFFPV PAPR PW PFPJ PJR128 烟129 易爆气体130 手动启动常用电气、仪表文字符号大全电流表PA电压表PV有功电度表PJ无功电度表PJR频率表PF相位表PPA最大需量表(负荷监控仪) PM 功率因数表PPF有功功率表PW无功功率表PR无功电流表PAR声信号HA光信号HS红色灯HR绿色灯HG黄色灯HY蓝色灯HB白色灯HW连接片XB插头XP插座XS端子板XT电线,电缆,母线W直流母线WB插接式(馈电)母线WIB 电力分支线WP照明分支线WL应急照明分支线WE 电力干线WPM照明干线WLM应急照明干线WEM 滑触线WT合闸小母线WCL控制小母线WC信号小母线WS闪光小母线WF预告音响小母线WPS 电压小母线WV事故照明小母线WELM 避雷器F熔断器FU快速熔断器FTF跌落式熔断器FF限压保护器件FV电容器C电力电容器CE正转按钮SBF反转按钮SBR停止按钮SBS紧急按钮SBE试验按钮SBT复位按钮SR限位开关SQ接近开关SQP手动控制开关SH时间控制开关SK液位控制开关SL湿度控制开关SM压力控制开关SP速度控制开关SS电压表切换开关SV电流表切换开关SA整流器U可控硅整流器UR控制电路有电源的整流器VC 变频器UF变流器UC逆变器UI电动机M异步电动机MA同步电动机MS直流电动机MD绕线转子感应电动机MW 鼠笼型电动机MC电动阀YM电磁阀YV防火阀YF排烟阀YS电磁锁YL跳闸线圈YT合闸线圈YC电动执行器YE发热器件(电加热) FH 照明灯(发光器件) EL 空气调节器EV电加热器加热元件EE 感应线圈,电抗器L 励磁线圈LF消弧线圈LA滤波电容器LL电阻器,变阻器R电位器RP热敏电阻RT光敏电阻RL压敏电阻RPS接地电阻RG放电电阻RD启动变阻器RS频敏变阻器RF限流电阻器RC光电池,热电传感器B 压力变换器BP温度变换器BT时间测量传感器BT1,BK 液位测量传感器BL温度测量传感器BH,BM辅助文名称字符号A 电流A 模拟ACA 交流自动AUTACC 加速ADD 附加ADJ 可调AUX 辅助ASY 异步BBRK 制动BK 黑BL 蓝BW 向后CW 顺时针CCW 逆时针D 延时（延迟）D 差动D 数字D 降DC 直流DEC 减E 接地EM 紧急F 快速FB 反馈FW 正，向前GN 绿H 高IN 输入INC 增IND 感应L 左L 限制L 低LA 闭锁M 主M 中MMAN 手动N 中性线OFF 断开ON 接通（闭合）OUT 输出P 压力P 保护PE 保护接地PEN 保护接地与中性线共用PU 不接地保护R 记录R 右R 反RD 红色RRST 复位RES 备用RUN 运转S 信号ST 启动SSET 置位、定位STE 步进STP 停止SYN 同步T 温度T 时间TE 无噪音（防干扰）接地V 真空V 速度V 电压WH 白YE 黄。
电气自动化符号电气自动化是电子技术与自动控制技术相结合的学科，研究的是电力系统、电气传动、自动控制系统以及电力电子技术等方面的知识。
在电气自动化领域中，符号是非常重要的，符号的正确使用可以方便工程师们进行电气图纸的设计与交流，下面将对电气自动化的符号进行介绍。
1. 电量和电流符号：电量的基本单位是库仑（C），常用的符号是I，表示电流。
在电路图中，电流的方向标示为箭头，指示电流的流动方向。
电流的大小以安培（A）作单位。
2. 电压符号：电压的基本单位是伏特（V），常用的符号是U或V，表示电压。
在电路图中，电压的表示方法是在两个连接点之间用“+”和“-”表示电压的极性，在电路中则用大写字母V表示电压的大小。
3. 电阻符号：电阻的基本单位是欧姆（Ω），常用的符号是R，表示电阻。
在电路图中，电阻的表示方法是在两个连接点之间加上一个图像为电阻的图形，表示电阻的大小。
4. 电感符号：电感的基本单位是亨利（H），常用的符号是L，表示电感。
在电路图中，电感的表示方法是在两个连接点之间加上一个波浪线，并标示出电感的数值。
5. 电容符号：电容的基本单位是法拉（F），常用的符号是C，表示电容。
在电路图中，电容的表示方法是在两个连接点之间加上两个平行且相对的直线，表示电容的数值。
6. 开关符号：开关的作用是控制电路的通断。
在电路图中，开关的表示方法是用一个图像为开关的图形，并标示出开关的位置和状态。
7. 传感器符号：传感器的作用是将感应到的物理量转换为电信号。
在电路图中，传感器的表示方法是用一个图像为传感器的图形，并标示出传感器的位置和类型。
8. 操作符号：操作符号是用于表示电路的操作和控制方式。
常见的操作符号有按钮、开关等。
在电路图中，操作符号的表示方法是用一个图像为操作符号的图形，并标示出操作符号的状态和效果。
除了上述列举的符号外，电气自动化还涉及到其他一些符号，比如电源符号、发电机符号、电机符号等等。
这些符号的使用可以使电气自动化领域的工程师们更加方便地进行设计与交流。
电气符号和字母代号引言：在电气工程中，电气符号和字母代号是非常重要的。
它们是用来表示电气元件和电气线路的特定标识，以便工程师能够理解和识别它们。
本文将介绍常见的电气符号和字母代号，以及它们的意义和用途。
一、电气符号电气符号是用来表示电气元件和电气线路的图形标识。
每个电气元件都有相应的符号，通过这些符号，我们能够快速理解元件的功能和作用。
下面是几个常见的电气符号：1. 电源符号：电源符号是表示电气电源的标识，通常用一个圆圈和一条直线组成。
圆圈代表电池、发电机或电源，而直线代表电源的正极或负极。
2. 开关符号：开关符号是用来表示电气开关的标识，通常用一个空心矩形和一条竖线组成。
空心矩形代表开关的外观形状，而竖线代表开关的位置。
3. 电阻符号：电阻符号是用来表示电阻器的标识，通常用一个波浪线组成。
波浪线代表电阻器的形状，而其中的数值表示电阻器的阻值。
4. 电容符号：电容符号是用来表示电容器的标识，通常用两个平行的直线组成。
直线代表电容器的极板，而其中的数值表示电容器的电容量。
5. 电感符号：电感符号是用来表示电感器的标识，通常用两个平行的曲线组成。
平行曲线代表电感器的线圈，而其中的数值表示电感器的电感。
二、字母代号字母代号是用来表示电气元件和电气线路的缩写标识。
通过字母代号，我们可以在电路图中标识元件的型号和性能。
下面是几个常见的字母代号：1. R：代表电阻器。
例如，R1代表第一个电阻器，R2代表第二个电阻器。
2. C：代表电容器。
例如，C1代表第一个电容器，C2代表第二个电容器。
3. L：代表电感器。
例如，L1代表第一个电感器，L2代表第二个电感器。
4. V：代表电压源。
例如，V1代表第一个电压源，V2代表第二个电压源。
5. I：代表电流源。
例如，I1代表第一个电流源，I2代表第二个电流源。
三、电气符号和字母代号的用途电气符号和字母代号在电气工程中有着广泛的应用。
它们可以帮助工程师快速理解和分析电路图，准确识别元件的功能和特性。

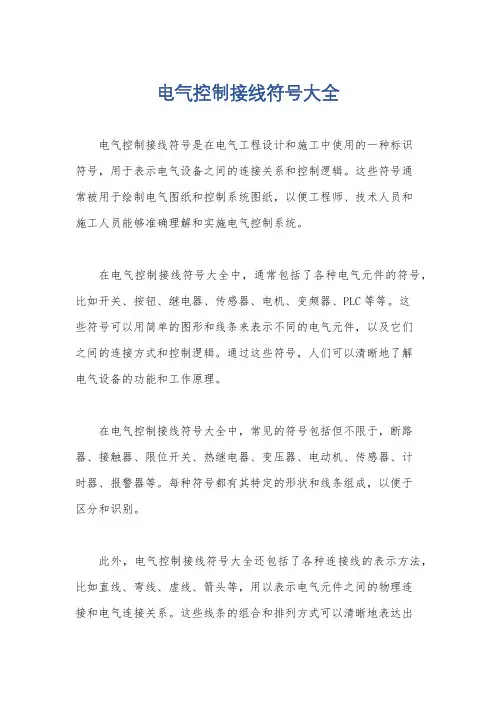

电气符号大全电气符号是电气工程中非常重要的一部分，它是用来表示电气元件、电气设备、电气线路及电气工程图纸中各种电气元件和设备的标志。
电气符号的使用可以使电气工程图纸简洁明了，便于工程师和技术人员进行理解和操作。
因此，掌握电气符号对于从事电气工程设计、施工、维修和管理的人员来说至关重要。
1. 电源与配电。
在电气工程中，电源与配电是电气系统的基础，其中最常见的电气符号包括电源插座、开关、断路器、配电箱等。
电源插座的符号通常为一个长方形，内部有两个平行的短线，表示插座的两个孔；而开关的符号为一个实心方块，内部有一个交叉的线，表示开关的通断状态。
断路器的符号为一个带有斜线的长方形，表示断路器的断开和闭合状态；配电箱的符号为一个长方形，内部有多个小方格，表示配电箱内部的电气设备和元件。
2. 电动机与传动。
电动机是电气工程中常见的设备之一，其符号通常为一个实心圆圈，内部有一个字母"M"，表示电动机的旋转状态。
传动设备如齿轮、皮带、链条等的符号也是电气工程图纸中常见的内容，它们的符号形状各异，但都能清晰地表示传动装置的类型和工作原理。
3. 控制元件。
控制元件包括按钮、指示灯、继电器等，它们在电气系统中起着控制和指示的作用。
按钮的符号通常为一个实心圆圈，内部有一个十字形，表示按钮的按下和松开状态；指示灯的符号为一个空心圆圈，内部有一个填充的小圆圈，表示指示灯的亮和灭状态；继电器的符号为一个长方形，内部有一个"K"形符号，表示继电器的触发和释放状态。
4. 传感器与测量。
传感器和测量设备在电气系统中用于采集各种物理量和参数，其符号包括温度传感器、压力传感器、流量传感器、电流表、电压表等。
它们的符号形状各异，但都能清晰地表示传感器和测量设备的类型和测量原理。
5. 其他电气符号。
除了上述常见的电气符号外，电气工程图纸中还包括各种特殊设备和特殊元件的符号，如变压器、发电机、电容器、电阻器等。
