一级摆线针轮减速器的技术参数

摆线针轮减速机座型号备忘录（十一）----BWD3-i-*系列●众成B系列摆线针轮减速机采用少齿差行星传动原理及摆线针齿啮合的新型传动结构，产品符合标准JB/T2982-94，它具有以下特点：○传动比大、效率高：单级传动最大达87，双级传动最大达7569，三级传动最大达658503。

单级传动效率0.80～0.85。

○结构紧凑、体积小：采用行星传动原理，因此结构紧凑、体积小，与同功率、同传动比的普通齿轮传动装置相比，体积与重量均可减少1/2～1/3。

○运转平稳、噪音低：摆线针轮啮合齿数、副啮合齿数多，重又叠系数大，且具有机体平衡原理，使振动和噪音控制在最小的程度内。

○使用可靠、寿命长：主要零件采用轴承钢，经淬火处理获得高硬度，且传动件之间是滚动摩擦。

○操作方便、正反转：摆线减速机转动惯性小，因此适用于启动频繁和正反转负载场合。

众成B系列蜗轮蜗杆减速器/减速机用途广泛，是现代工业装备实现大减速比动力及控制的理想选择。

●BWD3-i-*系列摆线针轮减速器/减速机常备型号及其型号注释一览：BWD3-11-1.5-----B系列摆线针轮减速机；卧式；配摆线针轮专用电机 (直联型)；机座号B3；传动比i=11:1；电机功率:1.5kW；BWD3-17-1.5-----B系列摆线针轮减速机；卧式；配摆线针轮专用电机 (直联型)；机座号B3；传动比i=17:1；电机功率:1.5kW；BWD3-23-1.5-----B系列摆线针轮减速机；卧式；配摆线针轮专用电机 (直联型)；机座号B3；传动比i=23:1；电机功率:1.5kW；BWD3-29-1.5-----B系列摆线针轮减速机；卧式；配摆线针轮专用电机 (直联型)；机座号B3；传动比i=29:1；电机功率:1.5kW；BWD3-35-1.5-----B系列摆线针轮减速机；卧式；配摆线针轮专用电机 (直联型)；机座号B3；传动比i=35:1；电机功率:1.5kW；BWD3-43-1.5-----B系列摆线针轮减速机；卧式；配摆线针轮专用电机 (直联型)；机座号B3；传动比i=43:1；电机功率:1.5kW；BWD3-59-1.5-----B系列摆线针轮减速机；卧式；配摆线针轮专用电机 (直联型)；机座号B3；传动比i=59:1；电机功率:1.5kW；BWD3-71-1.5-----B系列摆线针轮减速机；卧式；配摆线针轮专用电机 (直联型)；机座号B3；传动比i=71:1；电机功率:1.5kW；BWD3-87-1.5-----B系列摆线针轮减速机；卧式；配摆线针轮专用电机 (直联型)；机座号B3；传动比i=87:1；电机功率:1.5kW；BWD3-11-2.2-----B系列摆线针轮减速机；卧式；配摆线针轮专用电机 (直联型)；机座号B3；传动比i=11:1；电机功率:2.2kW；BWD3-17-2.2-----B系列摆线针轮减速机；卧式；配摆线针轮专用电机 (直联型)；机座号B3；传动比i=17:1；电机功率:2.2kW；BWD3-23-2.2-----B系列摆线针轮减速机；卧式；配摆线针轮专用电机 (直联型)；机座号B3；传动比i=23:1；电机功率:2.2kW；BWD3-29-2.2-----B系列摆线针轮减速机；卧式；配摆线针轮专用电机 (直联型)；机座号B3；传动比i=29:1；电机功率:2.2kW；BWD3-35-2.2-----B系列摆线针轮减速机；卧式；配摆线针轮专用电机 (直联型)；机座号B3；传动比i=35:1；电机功率:2.2kW；BWD3-43-2.2-----B系列摆线针轮减速机；卧式；配摆线针轮专用电机 (直联型)；机座号B3；传动比i=43:1；电机功率:2.2kW；BWD3-59-2.2-----B系列摆线针轮减速机；卧式；配摆线针轮专用电机 (直联型)；机座号B3；传动比i=59:1；电机功率:2.2kW；BWD3-71-2.2-----B系列摆线针轮减速机；卧式；配摆线针轮专用电机 (直联型)；机座号B3；传动比i=71:1；电机功率:2.2kW；BWD3-87-2.2-----B系列摆线针轮减速机；卧式；配摆线针轮专用电机 (直联型)；机座号B3；传动比i=87:1；电机功率:2.2kW；BWD3-11-3-------B系列摆线针轮减速机；卧式；配摆线针轮专用电机 (直联型)；机座号B3；传动比i=11:1；电机功率:3kW；BWD3-17-3-------B系列摆线针轮减速机；卧式；配摆线针轮专用电机 (直联型)；机座号B3；传动比i=17:1；电机功率:3kW；BWD3-23-3-------B系列摆线针轮减速机；卧式；配摆线针轮专用电机 (直联型)；机座号B3；传动比i=23:1；电机功率:3kW；BWD3-29-3-------B系列摆线针轮减速机；卧式；配摆线针轮专用电机 (直联型)；机座号B3；传动比i=29:1；电机功率:3kW；BWD3-35-3-------B系列摆线针轮减速机；卧式；配摆线针轮专用电机 (直联型)；机座号B3；传动比i=35:1；电机功率:3kW；BWD3-43-3-------B系列摆线针轮减速机；卧式；配摆线针轮专用电机 (直联型)；机座号B3；传动比i=43:1；电机功率:3kW；BWD3-59-3-------B系列摆线针轮减速机；卧式；配摆线针轮专用电机 (直联型)；机座号B3；传动比i=59:1；电机功率:3kW；BWD3-71-3-------B系列摆线针轮减速机；卧式；配摆线针轮专用电机 (直联型)；机座号B3；传动比i=71:1；电机功率:3kW；BWD3-11-4-------B系列摆线针轮减速机；卧式；配摆线针轮专用电机 (直联型)；机座号B3；传动比i=11:1；电机功率:4kW；BWD3-17-4-------B系列摆线针轮减速机；卧式；配摆线针轮专用电机 (直联型)；机座号B3；传动比i=17:1；电机功率:4kW；BWD3-23-4-------B系列摆线针轮减速机；卧式；配摆线针轮专用电机 (直联型)；机座号B3；传动比i=23:1；电机功率:4kW；BWD3-29-4-------B系列摆线针轮减速机；卧式；配摆线针轮专用电机 (直联型)；机座号B3；传动比i=29:1；电机功率:4kW；BWD3-35-4-------B系列摆线针轮减速机；卧式；配摆线针轮专用电机 (直联型)；机座号B3；传动比i=35:1；电机功率:4kW；BWD3-43-4-------B系列摆线针轮减速机；卧式；配摆线针轮专用电机 (直联型)；机座号B3；传动比i=43:1；电机功率:4kW；BWD3-11-5.5-----B系列摆线针轮减速机；卧式；配摆线针轮专用电机 (直联型)；机座号B3；传动比i=11:1；电机功率:5.5kW；BWD3-17-5.5-----B系列摆线针轮减速机；卧式；配摆线针轮专用电机 (直联型)；机座号B3；传动比i=17:1；电机功率:5.5kW；BWD3-23-5.5-----B系列摆线针轮减速机；卧式；配摆线针轮专用电机 (直联型)；机座号B3；传动比i=23:1；电机功率:5.5kW；BWD3-29-5.5-----B系列摆线针轮减速机；卧式；配摆线针轮专用电机 (直联型)；机座号B3；传动比i=29:1；电机功率:5.5kW；BWD3-11-7.5-----B系列摆线针轮减速机；卧式；配摆线针轮专用电机 (直联型)；机座号B3；传动比i=11:1；电机功率:7.5kW；BWD3-17-7.5-----B系列摆线针轮减速机；卧式；配摆线针轮专用电机 (直联型)；机座号B3；传动比i=17:1；电机功率:7.5kW；●BWD3-i-*系列型号表示法：例：BWD3-29-5.5B 表示为：B系列摆线针轮减速器/减速机W 表示为：卧式D 表示为：配摆线针轮专用电机(直联型)3 表示为：机座号为B329 表示为：传动比i=29:15.5 表示为：电机功率为5.5kW●选配需知：○上文介绍的B系列摆线针轮减速器/减速机，是根据众成传动公司的常备型号，按机座型号归纳划分得出。

摆线针轮减速机座型号备忘录（一）----BLD0-i-系列●众成B系列摆线针轮减速机采用少齿差行星传动原理及摆线针齿啮合的新型传动结构，产品符合标准JB/T2982-94，它具有以下特点：○传动比大、效率高：单级传动最大达87，双级传动最大达7569，三级传动最大达658503。

单级传动效率0.80～0.85。

○结构紧凑、体积小：采用行星传动原理，因此结构紧凑、体积小，与同功率、同传动比的普通齿轮传动装置相比，体积与重量均可减少1/2～1/3。

○运转平稳、噪音低：摆线针轮啮合齿数、副啮合齿数多，重又叠系数大，且具有机体平衡原理，使振动和噪音控制在最小的程度内。

○使用可靠、寿命长：主要零件采用轴承钢，经淬火处理获得高硬度，且传动件之间是滚动摩擦。

○操作方便、正反转：摆线减速机转动惯性小，因此适用于启动频繁和正反转负载场合。

众成B系列蜗轮蜗杆减速器/减速机用途广泛，是现代工业装备实现大减速比动力及控制的理想选择。

●BLD0-i-*系列摆线针轮减速器/减速机常备型号及其型号注释一览：BLD0-9-0.37-----B系列摆线针轮减速机；立式；配摆线针轮专用电机 (直联型)；机座号B0；传动比i=9:1；电机功率:0.37kW；BLD0-11-0.37----B系列摆线针轮减速机；立式；配摆线针轮专用电机 (直联型)；机座号B0；传动比i=11:1；电机功率:0.37kW；BLD0-17-0.37----B系列摆线针轮减速机；立式；配摆线针轮专用电机 (直联型)；机座号B0；传动比i=17:1；电机功率:0.37kW；BLD0-23-0.37----B系列摆线针轮减速机；立式；配摆线针轮专用电机 (直联型)；机座号B0；传动比i=23:1；电机功率:0.37kW；BLD0-29-0.37----B系列摆线针轮减速机；立式；配摆线针轮专用电机 (直联型)；机座号B0；传动比i=29:1；电机功率:0.37kW；BLD0-35-0.37----B系列摆线针轮减速机；立式；配摆线针轮专用电机 (直联型)；机座号B0；传动比i=35:1；电机功率:0.37kW；BLD0-43-0.37----B系列摆线针轮减速机；立式；配摆线针轮专用电机 (直联型)；机座号B0；传动比i=43:1；电机功率:0.37kW；BLD0-9-0.55-----B系列摆线针轮减速机；立式；配摆线针轮专用电机 (直联型)；机座号B0；传动比i=9:1；电机功率:0.55kW；BLD0-11-0.55----B系列摆线针轮减速机；立式；配摆线针轮专用电机 (直联型)；机座号B0；传动比i=11:1；电机功率:0.55kW；BLD0-17-0.55----B系列摆线针轮减速机；立式；配摆线针轮专用电机 (直联型)；机座号B0；传动比i=17:1；电机功率:0.55kW；BLD0-23-0.55----B系列摆线针轮减速机；立式；配摆线针轮专用电机 (直联型)；机座号B0；传动比i=23:1；电机功率:0.55kW；BLD0-29-0.55----B系列摆线针轮减速机；立式；配摆线针轮专用电机 (直联型)；机座号B0；传动比i=29:1；电机功率:0.55kW；BLD0-35-0.55----B系列摆线针轮减速机；立式；配摆线针轮专用电机 (直联型)；机座号B0；传动比i=35:1；电机功率:0.55kW；BLD0-9-0.75-----B系列摆线针轮减速机；立式；配摆线针轮专用电机 (直联型)；机座号B0；传动比i=9:1；电机功率:0.55kW；BLD0-11-0.75----B系列摆线针轮减速机；立式；配摆线针轮专用电机 (直联型)；机座号B0；传动比i=11:1；电机功率:0.55kW；BLD0-17-0.75----B系列摆线针轮减速机；立式；配摆线针轮专用电机 (直联型)；机座号B0；传动比i=17:1；电机功率:0.55kW；BLD0-23-0.75----B系列摆线针轮减速机；立式；配摆线针轮专用电机 (直联型)；机座号B0；传动比i=23:1；电机功率:0.55kW；●BLD0-i-*系列型号表示法：例：BLD0-29-0.55B 表示为：B系列摆线针轮减速器/减速机L 表示为：立式D 表示为：配摆线针轮专用电机(直联型)0 表示为：机座号为B029 表示为：传动比i=29:10.55 表示为：电机功率为0.55kW●选配需知：○上文介绍的B系列摆线针轮减速器/减速机，是根据众成传动公司的常备型号，按机座型号归纳划分得出。

摆线针轮减速机型号及其对照表选型表3 摆线针轮减速机型号标定法：系列单级机型双级机型X XO X1X2X3X4X5X6X7X8X9X10X11X12X10X20X31X42X53X63X74X84X85X95X106X117B 化工部B1B2B3B4B5B6B7B 一机部B85B100B120B15B18B22B27B33B39B45B2215B2715B3322B3922B4527BJ纺织行BJ2BJ3BJ4BJ5BJ6BJ7BJ8BJ9BJ10BJ42BJ53BJ63BJ74BJ84BJ85BJ95BJ106业B上海B10A B10B11B12B13B14B15B16B131B141B153B163各系列单级机型号对照表各系列单级机型号对照表系列标准机型X天津X2X3X4X5X6X7X8X9X10X11B化工部B0B1B2B3B4B5B6B7B8B机械部B12B15B18B22B27B33B39B45B55线针轮减速机-型号1、B系列摆线针轮减速机BW脚板式卧装双轴摆线针轮减速机BL法兰式立装双轴摆线针轮速机BWY脚板卧装专用电动机直联型摆线针轮减速机BLY法兰式立装专用电动机直联型摆线针轮减速机 BWD脚板式卧装普通电动机直联型摆线针轮减速机 BLD法兰式立装普通电动机直联型摆线针轮减速机2、X系列摆线针轮减速机XW脚板式卧装双轴摆线针轮减速机XL法兰式立装双轴摆线针轮减速机XWD脚板式卧装普通电动机直联型摆线针轮减速机XLD法兰式立装普通电动机直联型摆线针轮减速机XWD脚板式卧装普通电动机直联型摆线针轮减速机XLY法兰式立装专用电动机直联型摆线针轮减速机3、8000系列行星摆线针轮减速机8000系列XW、XWD型摆线针轮减速机8000系列XL、XLD型摆线针轮减速机8000系列XWE、XWED型摆线针轮减速机8000系列XLE、XLED型摆线针轮减速机4、 F8000系列行星摆线针轮减速机FWD、FLD、FL、FW、FWED、FLED、FWE、FLE5、Z系列行星摆线针轮减速机JB/T2982-1994ZW、ZWD、ZL、ZLD、ZWE、ZWED、ZLE、ZLED、ZWS、ZWSD、ZLS、ZLSD6 9000系列行星摆线针轮减速机9000系列XW、XWD型摆线针轮减速机9000系列XL、XLD型摆线针轮减速机9000系列XWE、XWED型摆线针轮减速机9000系列XLE、XLED型摆线针轮减速机7.台湾传仕600系列摆线针轮减速机THM、THHM、THHHM摆线针轮减速机选型表单级选型表：机型号X1 2 3 4 5 6 7 8 9 10 11 输出转速 r/min (4P/6P)B 10A10111213 14 14A 151617 18减速比 输 入 功 率 KW9 0.750.751.547.511 ----55167/11 111518.5 2245136/91 17 88/59 2335.51140 60/40 290.551.11518.5 3752/35 350.55 2.247.515304543/29 430.371.55.5 7.5 11 112235/23 47 0.371.133032/21 59 0.25 0.75 2.2 4 5.57.518.525/17 71-7.52221/14 87 --0.75 1.5 3 417/12输入转速r/min1500r/min1000双级选型表：机型号 X31425363748485 95 106 117 输出转速r/min (4P/6P) B 110A 120A 131A 141A 142A 152 153 163 174 184减速比 输 入 功 率 KW121(11×11) 0.75 1.1 1.51.5335.55.5111112.4/8.2187（11×11）0.550.75 1.147.5 5.5 8.0/5.3 289（17×17） 0.55 0.751.12.2 2.2347.5 5.2/3.5 319（29×11） 0.370.37 0.55 34.7/3.1 473（43×11） 0.250.75 1.5 1.52.25.53.2/2.1595（35×17） 0.180.25 0.371.52.2 2.5/1.7731（43×17） 0.55 1.1 1.11.11.5442.0/1.3841（29×29） 31.8/1.2 1003（35×35）0.37 0.75 0.751.12.231.5/1.0 1225（35×35） 1.2/0.8 1505（43×35） 1.51.0/0.671849（45×43） 0.8/0.542065（59×35） 0.72/0.48 2537（59×43）0.59/0.39输入转速r/min 1500（注：文档可能无法思考全面，请浏览后下载，供参考。

摆线针轮减速机产品与摆线针轮减速机参数发布日期：2011-04-27 来源：万度减速机网 117 []摆线针轮减速机全部传动装置可分为三部分：输入部分、减速部分、输出部分。

在输入轴上装有一个错摆线针轮减速机全部传动装置可分为三部分：输入部分、减速部分、输出部分。

在输入轴上装有一个错位180°的双偏心套，在偏心套上装有两个称为转臂的滚柱轴承，形成H机构、两个摆线轮的中心孔即为偏心套上转臂轴承的滚道，并由摆线轮与针齿轮上一组环形排列的针齿相啮合，以组成齿差为一齿的内啮合减速机构，（为了减小摩擦，在速比小的减速机中，针齿上带有针齿套）。

当输入轴带着偏心套转动一周时，由于摆线轮上齿廓曲线的特点及其受针齿轮上针齿限制之故，摆线轮的运动成为既有公转又有自转的平面运动，在输入轴正转周时，偏心套亦转动一周，摆线轮于相反方向转过一个齿从而得到减速，再借助W输出机构，将摆线轮的低速自转运动通过销轴，传递给输出轴，从而获得较低的输出转速。

摆线针轮减速机系列产品--------------------------------------------------------------------------------------产品特点：1、WB系列微型摆线减速机采用高速比和高效率单级传动，就能达到1：87的减速比，效率在90％以上，如果采用多级传动，减速比更大。

2、结构紧凑体积小由于采用了行星传动原理，输入轴输出轴在同一轴心线上，使其机型获得尽可能小的尺寸。

3、运转平稳噪声低摆线针齿啮合齿数较多，重叠系数大以及具有机件平衡的机理，使振动和嗓声限制在最小程度。

4、使用可靠、寿命长因主要零件采用高碳铬钢材料，经淬火处理（HRC58～62）获得高强度，并且，部分传动接触采用了滚动摩擦，所以经久耐用寿命长。

5、设计合理，维修方便，容易分解安装，最少零件个数以及简单的润滑，使摆线针轮减速机深受用户的信赖。

使用范围：WB系列微型摆线减速机是依照少齿差行星传动原理，摆线针齿啮合实现减速的一种机械。

摆线针轮减速机型号比较表减速机尺度型号对照JB/T2982-94 X1 X2 X3 X4 X5 X6 X7 X8 X9 X10 X11 X12JB/T2982-94 B09 B10 B11 B12 B13 B14 B15 B16 B17 B18 B19JB/T2982-81 B15 B18 B22 B27 B33 B39 B45 B55 B65化工部尺度 B120 B150 B180 B220 B270 B330 B390 B450 B550 B650摆线针轮减速机型号中各字母的含义摆线针轮减速机型号详细说明:例如:XWEDA5.5-5-29中各字母及数字所表示的内容如下: X表示摆线针轮减速机类型,X表示X系列,B表示B系列; W表示摆线针轮减速机安装形式,W表示卧式安装,L表示立式安装,D表示倒装、C表示侧装、Y 表示仰装; E表示摆线针轮减速机级数,没有表示一级减速、E表示二级减速、S表示三级减速; D表示摆线针轮减速机输入端联接形式,D表示电动机直联型、没有表示双轴型、J表示电动机接盘型配电动机、M表示摩擦盘无级变速型、G表示液力耦合器联接型、K 表示电动机接盘不带电动机; A表示摆线针轮减速机输入联接规格,A表示YA系列增安型电动机、B表示YB系列防爆型电动机、Y表示Y系列普通型电动机、C表示YEJ 系列内制动型电动机、H表示YCT系列电磁调速型电动机、K表示YD系列多速型电动机、I表示IEC系列电动机、N表示NEMA系列电动机、Q 表示YZ系列起重电动机、P 行星摩擦式无极变速机、T表示摩擦盘式无极变速机、U表示直流电动机、S表示伺服电机、Z表示ZD型转子制动电机、V表示变频调速电机、J表示步进电机 5.5表示摆线针轮减速机输入功率(根据需要和减速机选) 5表示摆线针轮减速机机型号,X系列摆线针轮减速机单级传动型号有:X0、X1、X2、X3、X4、X5、X6、X7、X8、X9、X10、X11、X12;双级型号有:X10、X20、X22、X32、X42、X43、X53、X63、X64、X74、X84、X85、X95、X106、X117、X128B系列摆线针轮减速机单级传动型号有:B0、B1、B2、B3、B4、B5、B6、B7、B8;双级型号:B20、B31、B41、B52、B53、B63、B74、B8529表示摆线针轮减速机传动比,一级传动比有:9、11、17、23、25、29、35、43、47、59、71、87;双级传动比有:99、121、187、289、319、385、473、493、595、649、731、841、1003、1225、1505、1899、2065、2537、3045、3481、5133。

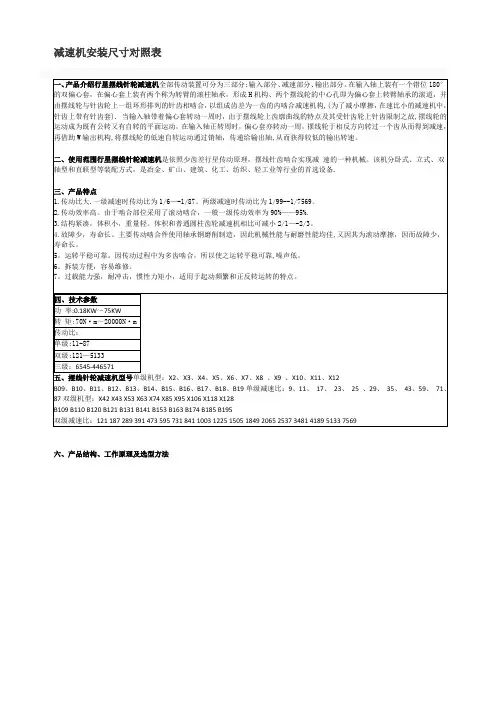

减速机安装尺寸对照表
六、产品结构、工作原理及选型方法
七、摆线针轮减速机型号表示方法、输出扭矩表及电机外形尺寸、参数表
八、单级立式行星摆线针轮减速机BL、BLD、XL、XLD外形及安装尺寸
九、单级卧式行星摆线针轮减速机BW、BWD、XW、XWD外形及安装尺寸
十、双级立式行星摆线针轮减速机BLED、XLED外形及安装尺寸十一、双级卧式行星摆线针轮减速机BWED、XWED外形及安装尺寸
十二、摆线针轮减速机机型对照表
欢迎您的下载，
资料仅供参考！
致力为企业和个人提供合同协议，策划案计划书，学习资料等等
打造全网一站式需求。

摆线针轮减速机简介（一）用途：摆线减速机采用摆线针齿啮合，行星式传动原理。

这种减速机可以广泛的应用于其重运输、矿山、冶金、石油化工、食品、制药、纺织印染等各种传动机械中的减速机构。

（二）使用条件：1、该减速机允许使用在连续工作制的场合，同时允许正、反两个方向运转。

2、输入轴的转速额定转数为1500转/分，在功率大于18.5千瓦时采用1000转/分。

3、BWE.BWED.XWE.XWED型摆线减速机的工作位置均为水平位置。

在倾斜使用时最大倾斜角一般小于15°。

在超过15°时应采用其他措施保证润滑充足和防止漏油。

4、该减速机的输出轴不能受较大的轴向力和径向力，在有较大轴向力和径向力时须采取其他措施。

（三）润滑：1、BWE.BWED.XWE.XWED摆线减速机在正常情况下采用油池润滑，油面高度保持在视油窗的中部即可，在工作条件恶劣，环境温度处于高温时可采用循环润滑。

2、摆线减速机润滑建议采用E90#极压齿轮油，在高低温情况下工作时也可应重新考虑润滑油。

3、BLE.BLED.XLE.XLED摆线减速机要严防油泵断油。

4、加油时可旋开机座上部的通气帽即可加油。

放油时旋开机座下部的放油塞，即可放出污油。

该减速机出厂时内部无润滑油。

5、第一次加油运转100小时应更换新油，（并将内部污油冲干净）以后再连续工作，每半年更换一次（8小时工作制），如果工作条件恶劣可适当缩短换油时间，实践证明减速机的经常清洗和换油（如3-6个月）对于延长减速机的使用寿命有着重要作用。

在使用过程中应经常补充润滑油。

6、本厂新发出的减速机已加润滑油脂，每六个月更换一次。

油脂采用二硫化铝-2#或2L-2#锂基润滑油脂。

（四）安装：1、在摆线减速机的输出轴上加装联轴器、皮带轮、链轮等联结件时不允许采用直接捶击方法，因该减速机的输出轴结构不能承受轴向的捶击力，可用轴端螺孔旋入螺钉压入联结件。

2、输出轴及输入轴的轴径选用GB1568-79配合。

摆线针轮减速机型号及其对照表选型表3 摆线针轮减速机型号标定法：系列单级机型双级机型X XO X1 X2 X3 X4 X5 X6 X7 X8 X9 X10 X11 X12 X10 X20 X31 X42 X53 X63 X74 X84 X85 X95 X106 X117B 化工部B1 B2 B3 B4 B5 B6 B7B 一机部 B85 B100 B120 B15 B18 B22 B27 B33 B39 B45 B2215 B2715 B3322 B3922 B4527BJ纺织行BJ2 BJ3 BJ4 BJ5 BJ6 BJ7 BJ8 BJ9 BJ10 BJ42 BJ53 BJ63 BJ74 BJ84 BJ85 BJ95 BJ106 业B上海B10A B10 B11 B12 B13 B14 B15 B16 B131 B141 B153 B163各系列单级机型号对照表各系列单级机型号对照表系列标机型准X天津 X2 X3 X4 X5 X6 X7 X8 X9 X10 X11B化工B0 B1 B2 B3 B4 B5 B6 B7 B8部B机械B12 B15 B18 B22 B27 B33 B39 B45 B55线针轮减速机-型号1、B系列摆线针轮减速机BW脚板式卧装双轴摆线针轮减速机BL法兰式立装双轴摆线针轮速机BWY脚板卧装专用电动机直联型摆线针轮减速机BLY法兰式立装专用电动机直联型摆线针轮减速机BWD脚板式卧装普通电动机直联型摆线针轮减速机BLD法兰式立装普通电动机直联型摆线针轮减速机2、X系列摆线针轮减速机XW脚板式卧装双轴摆线针轮减速机XL法兰式立装双轴摆线针轮减速机XWD脚板式卧装普通电动机直联型摆线针轮减速机XLD法兰式立装普通电动机直联型摆线针轮减速机XWD脚板式卧装普通电动机直联型摆线针轮减速机XLY法兰式立装专用电动机直联型摆线针轮减速机3、8000系列行星摆线针轮减速机8000系列XW、XWD型摆线针轮减速机8000系列XL、XLD型摆线针轮减速机8000系列XWE、XWED型摆线针轮减速机8000系列XLE、XLED型摆线针轮减速机4、F8000系列行星摆线针轮减速机FWD、FLD、FL、FW、FWED、FLED、FWE、FLE5、Z系列行星摆线针轮减速机JB/T2982-1994ZW、ZWD、ZL、ZLD、ZWE、ZWED、ZLE、ZLED、ZWS、ZWSD、ZLS、ZLSD6 9000系列行星摆线针轮减速机9000系列XW、XWD型摆线针轮减速机9000系列XL、XLD型摆线针轮减速机9000系列XWE、XWED型摆线针轮减速机9000系列XLE、XLED型摆线针轮减速机7.台湾传仕600系列摆线针轮减速机THM、THHM、THHHM摆线针轮减速机选型表单级选型表：机型号X1 2 3 4 5 6 7 8 9 10 11 输出转速 r/min (4P/6P)B10A1011121314 14A15161718减速比 输 入 功 率 KW9 0.750.751.547.511 ----55167/11 111518.52245136/91 17 88/59 2335.51140 60/40 290.551.11518.53752/35 350.55 2.247.515304543/29 430.371.55.5 7.5 11112235/23 47 0.371.133032/21 59 0.25 0.75 2.24 5.57.518.525/17 71-7.52221/14 87 --0.75 1.5 3417/12输入转速r/min1500r/min1000双级选型表：机型号X3142536374848595 106 117输出转速 r/min (4P/6P) B110A 120A 131A 141A 142A152153 163 174 184减速比 输 入 功 率 KW121(11×11) 0.751.1 1.51.5335.55.5111112.4/8.2187（11×11）0.550.751.147.5 5.58.0/5.3 289（17×17） 0.55 0.751.12.22.2347.55.2/3.5319（29×11） 0.370.37 0.5534.7/3.1 473（43×11） 0.250.751.51.52.25.53.2/2.1595（35×17） 0.180.25 0.371.52.2 2.5/1.7731（43×17） 0.551.11.11.11.5442.0/1.3841（29×29） 31.8/1.2 1003（35×35）0.37 0.75 0.751.12.231.5/1.0 1225（35×35） 1.2/0.81505（43×35） 1.51.0/0.671849（45×43）0.8/0.542065（59×35）0.72/0.48 2537（59×43）0.59/0.39 3481（59×59）0.43/0.29 5133（87×59）0.29/0.19 输入转速r/min 1500型号对照表:。

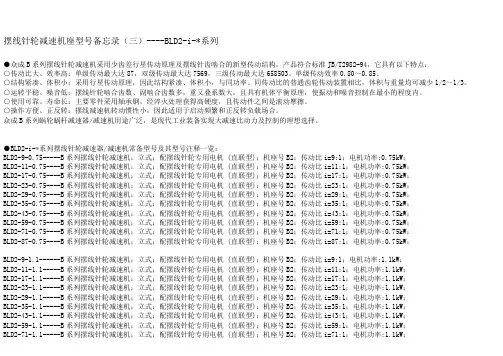

摆线针轮减速机座型号备忘录（三）----BLD2-i-*系列●众成B系列摆线针轮减速机采用少齿差行星传动原理及摆线针齿啮合的新型传动结构，产品符合标准JB/T2982-94，它具有以下特点：○传动比大、效率高：单级传动最大达87，双级传动最大达7569，三级传动最大达658503。

单级传动效率0.80～0.85。

○结构紧凑、体积小：采用行星传动原理，因此结构紧凑、体积小，与同功率、同传动比的普通齿轮传动装置相比，体积与重量均可减少1/2～1/3。

○运转平稳、噪音低：摆线针轮啮合齿数、副啮合齿数多，重又叠系数大，且具有机体平衡原理，使振动和噪音控制在最小的程度内。

○使用可靠、寿命长：主要零件采用轴承钢，经淬火处理获得高硬度，且传动件之间是滚动摩擦。

○操作方便、正反转：摆线减速机转动惯性小，因此适用于启动频繁和正反转负载场合。

众成B系列蜗轮蜗杆减速器/减速机用途广泛，是现代工业装备实现大减速比动力及控制的理想选择。

●BLD2-i-*系列摆线针轮减速器/减速机常备型号及其型号注释一览：BLD2-9-0.75-----B系列摆线针轮减速机；立式；配摆线针轮专用电机 (直联型)；机座号B2；传动比i=9:1；电机功率:0.75kW；BLD2-11-0.75----B系列摆线针轮减速机；立式；配摆线针轮专用电机 (直联型)；机座号B2；传动比i=11:1；电机功率:0.75kW；BLD2-17-0.75----B系列摆线针轮减速机；立式；配摆线针轮专用电机 (直联型)；机座号B2；传动比i=17:1；电机功率:0.75kW；BLD2-23-0.75----B系列摆线针轮减速机；立式；配摆线针轮专用电机 (直联型)；机座号B2；传动比i=23:1；电机功率:0.75kW；BLD2-29-0.75----B系列摆线针轮减速机；立式；配摆线针轮专用电机 (直联型)；机座号B2；传动比i=29:1；电机功率:0.75kW；BLD2-35-0.75----B系列摆线针轮减速机；立式；配摆线针轮专用电机 (直联型)；机座号B2；传动比i=35:1；电机功率:0.75kW；BLD2-43-0.75----B系列摆线针轮减速机；立式；配摆线针轮专用电机 (直联型)；机座号B2；传动比i=43:1；电机功率:0.75kW；BLD2-59-0.75----B系列摆线针轮减速机；立式；配摆线针轮专用电机 (直联型)；机座号B2；传动比i=59:1；电机功率:0.75kW；BLD2-71-0.75----B系列摆线针轮减速机；立式；配摆线针轮专用电机 (直联型)；机座号B2；传动比i=71:1；电机功率:0.75kW；BLD2-87-0.75----B系列摆线针轮减速机；立式；配摆线针轮专用电机 (直联型)；机座号B2；传动比i=87:1；电机功率:0.75kW；BLD2-9-1.1------B系列摆线针轮减速机；立式；配摆线针轮专用电机 (直联型)；机座号B2；传动比i=9:1；电机功率:1.1kW；BLD2-11-1.1-----B系列摆线针轮减速机；立式；配摆线针轮专用电机 (直联型)；机座号B2；传动比i=11:1；电机功率:1.1kW；BLD2-17-1.1-----B系列摆线针轮减速机；立式；配摆线针轮专用电机 (直联型)；机座号B2；传动比i=17:1；电机功率:1.1kW；BLD2-23-1.1-----B系列摆线针轮减速机；立式；配摆线针轮专用电机 (直联型)；机座号B2；传动比i=23:1；电机功率:1.1kW；BLD2-29-1.1-----B系列摆线针轮减速机；立式；配摆线针轮专用电机 (直联型)；机座号B2；传动比i=29:1；电机功率:1.1kW；BLD2-35-1.1-----B系列摆线针轮减速机；立式；配摆线针轮专用电机 (直联型)；机座号B2；传动比i=35:1；电机功率:1.1kW；BLD2-43-1.1-----B系列摆线针轮减速机；立式；配摆线针轮专用电机 (直联型)；机座号B2；传动比i=43:1；电机功率:1.1kW；BLD2-59-1.1-----B系列摆线针轮减速机；立式；配摆线针轮专用电机 (直联型)；机座号B2；传动比i=59:1；电机功率:1.1kW；BLD2-71-1.1-----B系列摆线针轮减速机；立式；配摆线针轮专用电机 (直联型)；机座号B2；传动比i=71:1；电机功率:1.1kW；BLD2-9-1.5------B系列摆线针轮减速机；立式；配摆线针轮专用电机 (直联型)；机座号B2；传动比i=9:1；电机功率:1.5kW；BLD2-11-1.5-----B系列摆线针轮减速机；立式；配摆线针轮专用电机 (直联型)；机座号B2；传动比i=11:1；电机功率:1.5kW；BLD2-17-1.5-----B系列摆线针轮减速机；立式；配摆线针轮专用电机 (直联型)；机座号B2；传动比i=17:1；电机功率:1.5kW；BLD2-23-1.5-----B系列摆线针轮减速机；立式；配摆线针轮专用电机 (直联型)；机座号B2；传动比i=23:1；电机功率:1.5kW；BLD2-29-1.5-----B系列摆线针轮减速机；立式；配摆线针轮专用电机 (直联型)；机座号B2；传动比i=29:1；电机功率:1.5kW；BLD2-35-1.5-----B系列摆线针轮减速机；立式；配摆线针轮专用电机 (直联型)；机座号B2；传动比i=35:1；电机功率:1.5kW；BLD2-43-1.5-----B系列摆线针轮减速机；立式；配摆线针轮专用电机 (直联型)；机座号B2；传动比i=43:1；电机功率:1.5kW；BLD2-59-1.5-----B系列摆线针轮减速机；立式；配摆线针轮专用电机 (直联型)；机座号B2；传动比i=59:1；电机功率:1.5kW；BLD2-9-2.2------B系列摆线针轮减速机；立式；配摆线针轮专用电机 (直联型)；机座号B2；传动比i=9:1；电机功率:2.2kW；BLD2-11-2.2-----B系列摆线针轮减速机；立式；配摆线针轮专用电机 (直联型)；机座号B2；传动比i=11:1；电机功率:2.2kW；BLD2-17-2.2-----B系列摆线针轮减速机；立式；配摆线针轮专用电机 (直联型)；机座号B2；传动比i=17:1；电机功率:2.2kW；BLD2-23-2.2-----B系列摆线针轮减速机；立式；配摆线针轮专用电机 (直联型)；机座号B2；传动比i=23:1；电机功率:2.2kW；BLD2-9-3--------B系列摆线针轮减速机；立式；配摆线针轮专用电机 (直联型)；机座号B2；传动比i=9:1；电机功率:3kW；BLD2-11-3-------B系列摆线针轮减速机；立式；配摆线针轮专用电机 (直联型)；机座号B2；传动比i=11:1；电机功率:3kW；BLD2-17-3-------B系列摆线针轮减速机；立式；配摆线针轮专用电机 (直联型)；机座号B2；传动比i=17:1；电机功率:3kW；BLD2-23-3-------B系列摆线针轮减速机；立式；配摆线针轮专用电机 (直联型)；机座号B2；传动比i=23:1；电机功率:3kW；BLD2-9-4--------B系列摆线针轮减速机；立式；配摆线针轮专用电机 (直联型)；机座号B2；传动比i=9:1；电机功率:4kW；BLD2-11-4-------B系列摆线针轮减速机；立式；配摆线针轮专用电机 (直联型)；机座号B2；传动比i=11:1；电机功率:4kW；BLD2-17-4-------B系列摆线针轮减速机；立式；配摆线针轮专用电机 (直联型)；机座号B2；传动比i=17:1；电机功率:4kW；●BLD2-i-*系列型号表示法：例：BLD2-71-1.1B 表示为：B系列摆线针轮减速器/减速机L 表示为：立式D 表示为：配摆线针轮专用电机(直联型)2 表示为：机座号为B271 表示为：传动比i=71:11.1 表示为：电机功率为1.1kW●选配需知：○上文介绍的B系列摆线针轮减速器/减速机，是根据众成传动公司的常备型号，按机座型号归纳划分得出。

行星摆线针轮减速机速比
行星摆线针轮减速机是一种高效、精密的减速机，其速比是指输入轴转速与输出轴转速之比。

速比是减速机的重要参数之一，它决定了减速机的输出转矩和输出速度。

行星摆线针轮减速机的速比通常在5:1到100:1之间，可以根据不同的应用需求进行调整。

速比越大，输出转矩越大，输出速度越慢。

速比越小，输出转矩越小，输出速度越快。

行星摆线针轮减速机的速比是由内齿轮和外齿轮的齿数比例决定的。

内齿轮是行星轮，外齿轮是摆线轮，它们之间的啮合形成了减速机的传动。

行星轮的齿数越多，速比越大；摆线轮的齿数越多，速比越小。

行星摆线针轮减速机的速比对于不同的应用有不同的要求。

例如，对于机床等高精度设备，需要较高的速比，以提高输出转矩和精度；而对于输送机械等大功率设备，需要较低的速比，以提高输出速度和效率。

行星摆线针轮减速机的速比是其重要的性能指标之一，它决定了减速机的输出转矩和输出速度，对于不同的应用需求有不同的要求。

在选择减速机时，需要根据实际应用需求来确定合适的速比，以达到最佳的传动效果。

摆线针轮减速机型号表示及其详细性能介绍行星摆线针轮减速机全部传动装置可分为三部分：输入部分、减速部分、输出部分。

在输入轴上装有一个错位180°的双偏心套，在偏心套上装有两个称为转臂的滚柱轴承，形成H机构、两个摆线轮的中心孔即为偏心套上转臂轴承的滚道，并由摆线轮与针齿轮上一组环形排列的针齿相啮合，以组成齿差为一齿的内啮合减速机构，（为了减小摩擦，在速比小的减速机中，针齿上带有针齿套）。

当输入轴带着偏心套转动一周时，由于摆线轮上齿廓曲线的特点及其受针齿轮上针齿限制之故，摆线轮的运动成为既有公转又有自转的平面运动，在输入轴正转周时，偏心套亦转动一周，摆线轮于相反方向转过一个齿从而得到减速，再借助W输出机构，将摆线轮的低速自转运动通过销轴，传递给输出轴，从而获得较低的输出转速。

■摆线针轮减速机特点〇高速比和高效率单级传动，就能达到1：87的减速比，效率在90％以上，如果采用多级传动，减速比更大。

〇结构紧凑体积小由于采用了行星传动原理，输入轴输出轴在同一轴心线上，使其机型获得尽可能小的尺寸。

〇运转平稳噪声低摆线针齿啮合齿数较多，重叠系数大以及具有机件平衡的机理，使振动和嗓声限制在最小程度。

〇使用可靠、寿命长因主要零件采用高碳铬钢材料，经淬火处理（HRC58～62）获得高强度，并且，部分传动接触采用了滚动摩擦，所以经久耐用寿命长。

〇设计合理，维修方便，容易分解安装，最少零件个数以及简单的润滑，使摆线针轮减速机深采用户的信赖。

三、型号/pro_xb.htmlX型行星摆线针轮减速机是上海摆线减速机厂技术人员严格按照国际传动机械协会标ISO/AMS-P38-1998和最新的国家机械工业部标准JB/T 6957-1993进行设计制造的高效传动产品。

该类型产品采用国际先进的传动机械模型优化设计而成。

采用摆线针齿啮合、行星式传动原理。

可以广泛的应用于石油、环保、化工、水泥、输送、纺织、制药、食品、印刷、起重、矿山、冶金、建筑、发电等行业，做为驱动或减速装置。

行星摆线针轮减速机维护检修规程1.总则1.1 适用范围本规程适于卧式、立式行星摆线针轮减速机维护与检修。

1.2 结构简述行星摆线针轮减速机主要由输出轴、紧固环、机座、针齿销、针齿套、摆线轮，针齿壳、法兰盘、间隔环、销套、销轴、偏心轴、输入轴、电机等组成。

1.3 技术性能1.3.1 输入功率：0.4～55KW。

1.3.2 输入轴转速：1000～1500r/min。

1.3.3 输入轴许用转矩：147～29430N.m 。

1.3.4 传动比一级：11，17，25，29，35，43，59，87二级：121，187，289，385，473，595，731，841，1003，1225，1505，1849，2065，2537，3481，5133，7569三级：2507～4465712.完好标准2.1 零部件2.1.1 减速机及电机各零部件完整齐全。

2.1.2 地脚螺栓及各连接螺栓，螺母紧固。

基础、机座稳固可靠。

2.1.3 仪表、仪器、信号、联锁与安全装置，按期校验，达到齐全、完整、灵敏、准确。

2.1.4 防腐符合要求。

2.2 运行性能2.2.1 设备润滑良好，润滑系统畅通，实行“五定”、“三级过滤”。

2.2.2 无异常振动、松动、杂音等不正常现象，噪声 77Db(A)。

2.2.3 各部温度，电流等运行参数符合要求。

2.2.4 性能参数达到铭牌出力或查定能力。

2.3 技术资料2.3.1 设备档案、检修及验收记录齐全，填写及时准确。

2.3.2 有使用说明书，有总装图、易损配件图。

2.3.3 设备运转有记录。

2.3.4 设备操作规程、维护检修规程齐全。

2.4 设备及环境2.4.1 机体清洁，外表无尘灰、油垢。

2.4.2 基础及底座整洁、表面及周围无积水、废液，环境整齐、清洁。

2.4.3 密封符合无泄漏要求。

3.设备维护3.1 日常维护3.1.1 严格按操作规程进行操作，按时做好运转记录。

3.1.2 严格执行《设备润滑管理制度》，认真做到“五定”/“三级过滤”。

摆线针轮减速机选型1. 引言摆线针轮减速机是一种常见的减速机构，广泛应用于各种机械传动系统中。

在进行摆线针轮减速机选型时，需要考虑多个因素，包括传动比、扭矩传递能力、精度要求、工作环境等。

本文将介绍摆线针轮减速机的选型原则、计算方法以及选型注意事项。

2. 摆线针轮减速机选型原则在进行摆线针轮减速机选型时，应遵循以下原则：2.1. 传动比选择传动比决定了输出轴转速与输入轴转速的比值，直接影响到减速机的速度调节范围。

一般情况下，传动比应根据实际需求确定，如根据所需输出扭矩和输入功率来选择最佳传动比。

2.2. 扭矩传递能力摆线针轮减速机的扭矩传递能力是一个重要的选型指标。

根据实际工作负载的扭矩要求，选择合适的减速机型号和尺寸。

通常情况下，还需考虑传动系统的工作温度、冲击载荷等因素，确保减速机具有足够的扭矩传递能力。

2.3. 精度要求根据应用领域和具体需求，选择合适的摆线针轮减速机精度等级。

高精度减速机适用于要求较高传动精度的场合，如精密加工设备；而低精度减速机通常应用于一些速度控制要求不高的场合。

2.4. 工作环境工作环境对减速机的选型及使用寿命有一定的影响，特别是对于一些特殊环境，如高温、低温、潮湿等。

在这些环境下，应选择适合的材质和密封结构，以确保减速机的正常工作。

3. 摆线针轮减速机选型计算方法进行摆线针轮减速机选型时，需要计算减速比、扭矩传递能力等参数。

下面是常用的计算方法：3.1. 传动比计算传动比（i）可以通过输出轴转速（N2）和输入轴转速（N1）的比值来计算，即：i = N2 / N1可以根据实际需求，计算出所需的传动比。

3.2. 扭矩传递能力计算摆线针轮减速机的扭矩传递能力（T）与模数（m）、齿数（z）、材料强度等参数相关。

一般情况下，可以使用以下公式进行计算：T = (π/2) * m * z * Y其中，Y为强度安全系数。

4. 注意事项在进行摆线针轮减速机选型时，还需注意以下事项：4.1. 正确理解产品参数了解摆线针轮减速机的产品参数，并与实际需求相匹配。

摆线针轮减速机座型号备忘录（五）----BLD4-i-*系列●众成B系列摆线针轮减速机采用少齿差行星传动原理及摆线针齿啮合的新型传动结构，产品符合标准JB/T2982-94，它具有以下特点：○传动比大、效率高：单级传动最大达87，双级传动最大达7569，三级传动最大达658503。

单级传动效率0.80～0.85。

○结构紧凑、体积小：采用行星传动原理，因此结构紧凑、体积小，与同功率、同传动比的普通齿轮传动装置相比，体积与重量均可减少1/2～1/3。

○运转平稳、噪音低：摆线针轮啮合齿数、副啮合齿数多，重又叠系数大，且具有机体平衡原理，使振动和噪音控制在最小的程度内。

○使用可靠、寿命长：主要零件采用轴承钢，经淬火处理获得高硬度，且传动件之间是滚动摩擦。

○操作方便、正反转：摆线减速机转动惯性小，因此适用于启动频繁和正反转负载场合。

众成B系列蜗轮蜗杆减速器/减速机用途广泛，是现代工业装备实现大减速比动力及控制的理想选择。

●BLD4-i-*系列摆线针轮减速器/减速机常备型号及其型号注释一览：BLD4-11-2.2-----B系列摆线针轮减速机；立式；配摆线针轮专用电机 (直联型)；机座号B4；传动比i=11:1；电机功率:2.2kW；BLD4-17-2.2-----B系列摆线针轮减速机；立式；配摆线针轮专用电机 (直联型)；机座号B4；传动比i=17:1；电机功率:2.2kW；BLD4-23-2.2-----B系列摆线针轮减速机；立式；配摆线针轮专用电机 (直联型)；机座号B4；传动比i=23:1；电机功率:2.2kW；BLD4-29-2.2-----B系列摆线针轮减速机；立式；配摆线针轮专用电机 (直联型)；机座号B4；传动比i=29:1；电机功率:2.2kW；BLD4-35-2.2-----B系列摆线针轮减速机；立式；配摆线针轮专用电机 (直联型)；机座号B4；传动比i=35:1；电机功率:2.2kW；BLD4-43-2.2-----B系列摆线针轮减速机；立式；配摆线针轮专用电机 (直联型)；机座号B4；传动比i=43:1；电机功率:2.2kW；BLD4-59-2.2-----B系列摆线针轮减速机；立式；配摆线针轮专用电机 (直联型)；机座号B4；传动比i=59:1；电机功率:2.2kW；BLD4-71-2.2-----B系列摆线针轮减速机；立式；配摆线针轮专用电机 (直联型)；机座号B4；传动比i=71:1；电机功率:2.2kW；BLD4-87-2.2-----B系列摆线针轮减速机；立式；配摆线针轮专用电机 (直联型)；机座号B4；传动比i=87:1；电机功率:2.2kW；BLD4-11-3-------B系列摆线针轮减速机；立式；配摆线针轮专用电机 (直联型)；机座号B4；传动比i=11:1；电机功率:3kW；BLD4-17-3-------B系列摆线针轮减速机；立式；配摆线针轮专用电机 (直联型)；机座号B4；传动比i=17:1；电机功率:3kW；BLD4-23-3-------B系列摆线针轮减速机；立式；配摆线针轮专用电机 (直联型)；机座号B4；传动比i=23:1；电机功率:3kW；BLD4-29-3-------B系列摆线针轮减速机；立式；配摆线针轮专用电机 (直联型)；机座号B4；传动比i=29:1；电机功率:3kW；BLD4-35-3-------B系列摆线针轮减速机；立式；配摆线针轮专用电机 (直联型)；机座号B4；传动比i=35:1；电机功率:3kW；BLD4-43-3-------B系列摆线针轮减速机；立式；配摆线针轮专用电机 (直联型)；机座号B4；传动比i=43:1；电机功率:3kW；BLD4-59-3-------B系列摆线针轮减速机；立式；配摆线针轮专用电机 (直联型)；机座号B4；传动比i=59:1；电机功率:3kW；BLD4-71-3-------B系列摆线针轮减速机；立式；配摆线针轮专用电机 (直联型)；机座号B4；传动比i=71:1；电机功率:3kW；BLD4-71-3-------B系列摆线针轮减速机；立式；配摆线针轮专用电机 (直联型)；机座号B4；传动比i=71:1；电机功率:3kW；BLD4-11-4-------B系列摆线针轮减速机；立式；配摆线针轮专用电机 (直联型)；机座号B4；传动比i=11:1；电机功率:4kW；BLD4-17-4-------B系列摆线针轮减速机；立式；配摆线针轮专用电机 (直联型)；机座号B4；传动比i=17:1；电机功率:4kW；BLD4-23-4-------B系列摆线针轮减速机；立式；配摆线针轮专用电机 (直联型)；机座号B4；传动比i=23:1；电机功率:4kW；BLD4-29-4-------B系列摆线针轮减速机；立式；配摆线针轮专用电机 (直联型)；机座号B4；传动比i=29:1；电机功率:4kW；BLD4-35-4-------B系列摆线针轮减速机；立式；配摆线针轮专用电机 (直联型)；机座号B4；传动比i=35:1；电机功率:4kW；BLD4-43-4-------B系列摆线针轮减速机；立式；配摆线针轮专用电机 (直联型)；机座号B4；传动比i=43:1；电机功率:4kW；BLD4-59-4-------B系列摆线针轮减速机；立式；配摆线针轮专用电机 (直联型)；机座号B4；传动比i=59:1；电机功率:4kW；BLD4-71-4-------B系列摆线针轮减速机；立式；配摆线针轮专用电机 (直联型)；机座号B4；传动比i=71:1；电机功率:4kW；BLD4-11-5.5-----B系列摆线针轮减速机；立式；配摆线针轮专用电机 (直联型)；机座号B4；传动比i=11:1；电机功率:5.5kW；BLD4-17-5.5-----B系列摆线针轮减速机；立式；配摆线针轮专用电机 (直联型)；机座号B4；传动比i=17:1；电机功率:5.5kW；BLD4-23-5.5-----B系列摆线针轮减速机；立式；配摆线针轮专用电机 (直联型)；机座号B4；传动比i=23:1；电机功率:5.5kW；BLD4-29-5.5-----B系列摆线针轮减速机；立式；配摆线针轮专用电机 (直联型)；机座号B4；传动比i=29:1；电机功率:5.5kW；BLD4-35-5.5-----B系列摆线针轮减速机；立式；配摆线针轮专用电机 (直联型)；机座号B4；传动比i=35:1；电机功率:5.5kW；BLD4-43-5.5-----B系列摆线针轮减速机；立式；配摆线针轮专用电机 (直联型)；机座号B4；传动比i=43:1；电机功率:5.5kW；BLD4-11-7.5-----B系列摆线针轮减速机；立式；配摆线针轮专用电机 (直联型)；机座号B4；传动比i=11:1；电机功率:7.5kW；BLD4-17-7.5-----B系列摆线针轮减速机；立式；配摆线针轮专用电机 (直联型)；机座号B4；传动比i=17:1；电机功率:7.5kW；BLD4-23-7.5-----B系列摆线针轮减速机；立式；配摆线针轮专用电机 (直联型)；机座号B4；传动比i=23:1；电机功率:7.5kW；BLD4-29-7.5-----B系列摆线针轮减速机；立式；配摆线针轮专用电机 (直联型)；机座号B4；传动比i=29:1；电机功率:7.5kW；BLD4-35-7.5-----B系列摆线针轮减速机；立式；配摆线针轮专用电机 (直联型)；机座号B4；传动比i=35:1；电机功率:7.5kW；BLD4-11-11------B系列摆线针轮减速机；立式；配摆线针轮专用电机 (直联型)；机座号B4；传动比i=11:1；电机功率:11kW；BLD4-17-11------B系列摆线针轮减速机；立式；配摆线针轮专用电机 (直联型)；机座号B4；传动比i=17:1；电机功率:11kW；BLD4-23-11------B系列摆线针轮减速机；立式；配摆线针轮专用电机 (直联型)；机座号B4；传动比i=23:1；电机功率:11kW；●BLD4-i-*系列型号表示法：例：BLD4-17-11B 表示为：B系列摆线针轮减速器/减速机L 表示为：立式D 表示为：配摆线针轮专用电机(直联型)4 表示为：机座号为B417 表示为：传动比i=17:111 表示为：电机功率为11kW●选配需知：○上文介绍的B系列摆线针轮减速器/减速机，是根据众成传动公司的常备型号，按机座型号归纳划分得出。
