道路工程制图

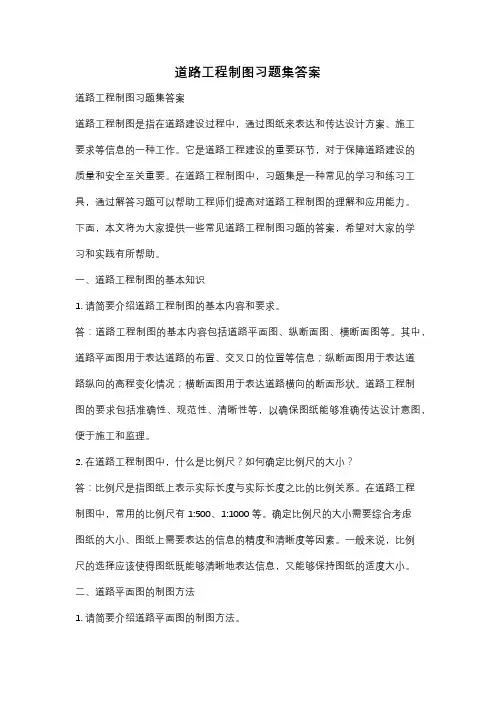

道路工程制图习题集答案道路工程制图习题集答案道路工程制图是指在道路建设过程中，通过图纸来表达和传达设计方案、施工要求等信息的一种工作。

它是道路工程建设的重要环节，对于保障道路建设的质量和安全至关重要。

在道路工程制图中，习题集是一种常见的学习和练习工具，通过解答习题可以帮助工程师们提高对道路工程制图的理解和应用能力。

下面，本文将为大家提供一些常见道路工程制图习题的答案，希望对大家的学习和实践有所帮助。

一、道路工程制图的基本知识1. 请简要介绍道路工程制图的基本内容和要求。

答：道路工程制图的基本内容包括道路平面图、纵断面图、横断面图等。

其中，道路平面图用于表达道路的布置、交叉口的位置等信息；纵断面图用于表达道路纵向的高程变化情况；横断面图用于表达道路横向的断面形状。

道路工程制图的要求包括准确性、规范性、清晰性等，以确保图纸能够准确传达设计意图，便于施工和监理。

2. 在道路工程制图中，什么是比例尺？如何确定比例尺的大小？答：比例尺是指图纸上表示实际长度与实际长度之比的比例关系。

在道路工程制图中，常用的比例尺有1:500、1:1000等。

确定比例尺的大小需要综合考虑图纸的大小、图纸上需要表达的信息的精度和清晰度等因素。

一般来说，比例尺的选择应该使得图纸既能够清晰地表达信息，又能够保持图纸的适度大小。

二、道路平面图的制图方法1. 请简要介绍道路平面图的制图方法。

答：道路平面图的制图方法包括平面图的绘制和交叉口的标注。

平面图的绘制需要根据设计要求和道路布置方案，将道路的中心线、边线、交叉口等要素绘制到图纸上，并标注清晰的尺寸、坐标等信息。

交叉口的标注需要根据交叉口的类型和设计要求，标注交叉口的形状、尺寸、信号灯、标线等信息。

2. 如何确定道路平面图中的交叉口的位置和形状？答：确定道路平面图中交叉口的位置和形状需要根据设计要求和交叉口类型进行分析和判断。

一般来说，交叉口的位置应该考虑到道路的交通流量、交通安全等因素，尽量选择在交通流量较大的位置。

（建筑工程管理）道路工程制图道路工程制图》大作业大纲壹、大作业的性质《道路工程制图》大作业是壹门基本技能训练课。

本实训的主要任务是利用绘制和识读工程图样的原理方法，培养学生使用标准图、熟练地运用国家标准中所规定的习惯画法、尺寸标注、图线、符号、字体等进行工业和民用建筑施工图样绘制的技能。

二、课程的教学目标1、知识目标：掌握工程制图的图示理论和图示方法。

培养学生绘制、阅读专业图的基本技能。

2、技能目标：学习使用标准图；熟悉国家标准中所规定的习惯画法、尺寸标注、图线、符号、字体等，且能把这些内容熟练地运用于专业制图中去。

3、能力目标：正确地使用制图工具,培养熟练的绘图技能、技巧；培养耐心细致的工作作风和严肃认真的工作态度。

三、课程标准及课时分配表课程标准及课时分配表四、大作业主要内容及要求1、组合体模型测绘：（30 分）2、路线平面图的描绘：（20 分）3、路线纵断面图的绘制及描绘：（20 分）4、桥梁或涵洞工程图的套图：（20 分）5、工程字评分标准：（10 分）7、CAD 绘图评分标准：（50 分）五、其他说明1、进程安排：星期天晚上动员会。

星期壹：借工具、工程字的书写和测绘物体的三面投影图。

星期二：根据资料绘路线纵、横断面图。

星期三：根据课件所给图样或根据标准图抄绘桥梁总体布置图。

星期四：根据课件所给图样或根据标准图抄绘涵洞工程图。

星期五：阅读路线平面图。

仍工具。

2、实习应上交的资料：每位同学均要完成所给题目，完成后装订成册上交指导老师处。

3、纪律要求：（1）实习期间按学院统壹作息时间。

（2）指导老师点名时三次不于作不及格处理。

电子教案·第十章子教案·第十壹章电子教案·第十二章作业五指导书壹、目的1．熟悉壹般涵洞工程图的内容和要求；2．掌握绘制涵洞工程图的方法和步骤；3．能正确使用涵洞标准图。

二、内窖1．抄绘课件第十二章图12-3 所示的钢筋混凝土盖板涵构造图；2．抄绘本习题集图12-1 钢筋混凝土圆管涵布置图。

一、道路工程制图课程简介道路工程制图是公路与桥梁专业的一门技术基础课程。

主要包括道路工程制图标准，平面图形绘制，形体投影图，轴侧投影图，剖面与断面图，道路路线工程图，桥梁工程图，涵洞工程图以及隧道工程图等内容。

本课程的教学基本要求：通过本课程教学，应使学生达到下列基本要求：1、掌握用投影（主要是正投影）的基本理论和作图方法来表示空间形体的图示法和解决空间几何问题的图解法；2、能够熟悉和执行国家制图标准，掌握绘制与阅读工程图的技能；3、能绘制和识读本专业的一般工程图，且所绘图样应符合国家标准，并且有较好的图面质量；4、培养和发展空间想象能力，提高分析解决空间问题的能力；5、了解计算机绘图的基本知识，能用计算机绘制简单工程图样；6、培养严谨、认真负责的工作态度和一丝不苟的工作作风，具有创新精神和实践能力。

二、单元教学任务在10分钟内讲授“第十五章投影”中的“第一节标高投影的概念”第一节标高投影的概念1．1 基本概念1．2 点的投影1．3 线的投影1．4 面的投影三、教学目标1．知识层面（分掌握、熟悉、理解三个层次）（1）理解标高投影的基本概念及工程应用价值；（2）掌握点的三面投影及其投影规律；（3）掌握各种位置的直线投影特性；（4）熟悉平面表示法及各种位置平面的投影特性。

2．能力层面（1）会利用用直线投影特性求一般位置直线的实长及倾角；（2）会利用平面的投影特性理解投影面垂直线与一般位置平面相交问题；（3）会利用平面的投影特性理解两个特殊位置平面相交。

3．思维层面（1）体会“标高”与“投影”这一思维方式，来表达工程实物;（2）能够善于总结规律,并且融会贯通。

四、教学重点本单元重点讲授的内容包括以下三个方面：1．点的投影规律；2．各种位置直线投影及特性；3．各种位置平面投影及特性。

五、学生特点分析1．本课程是工科的技术基础公共课，工科学生的思维活跃，学习积极性高，有创造能力，多数学生在课堂上能够认真听讲，主动回答问题。

道路工程制图标准GB50162道路工程制图标准GB50162—92主编部门:中华人民共和国交通部批准部门:中华人民共和国建设部施行日期:1993年5月1日第一章总则第1.0.1条为了统一我国道路工程的制图方法，保证图面质量，提高工作效率，便于技术交流，制订本标准。

第1.0.2条本标准适用于公路、城市道路、林区道路、厂矿道路工程的设计、标准设计和竣工的制图。

第1.0.3条道路工程制图，除应遵守本标准外，尚应符合国家有关现行标准的规定。

第二章一般规定第一节图幅及图框图幅及图框尺寸应符合表2.1.1的规定(图2.1.1)。

第2.1.1条图帽及图框尺寸(mm) 表2.1.1图幅代号 A0 A1 A2 A3 A4 尺寸代号b×1 841×1189 594×841 420×594 297×420 210×297A 35 35 35 30 25C 10 10 10 10 10第2.1.2条需要缩微后存档或复制的图纸，图框四边均应具有位于图幅长边、短边中点的对中标志(图2.1.1)，并应在下图框线的外侧,绘制一段长100mm 标尺，其分格为10mm。

对中标志的线宽宜采用大于或等于0.5mm、标尺线的线宽宜采用0.25mm的实线绘制(图2.1.2)。

第2.1.3条图幅的短边不得加长。

长边加长的长度，图幅A0、A2、A4应为150mm的整倍数;图幅A1、A3应为210mm的整倍数。

第二节图标及会签栏第2.2.1条图标应布置在图框内右下角(图2.1.1)。

图标外框线线宽宜为0.7mm;图标内分格线线宽宜0.25mm。

第2.2.2条图标应采用图2.2.2所示中的一种。

第2.2.3条会签栏宜布置在图框外左下角(图2.1.1)，并应按图2.2.3绘制。

会签栏外框线线宽宜为0.5mm;内分格线线宽宜为0.25mm。

第2.2.4条当图纸需要绘制角标时，应布置在图框内的右上角，角标线线宽宜为0.25mm(图2.2.4)。

道路工程制图标准GB50162—92主编部门：中华人民共和国交通部批准部门：中华人民共和国建设部施行日期：1993年5月1日关于发布国家标准《道路工程制图标准》的通知：建标[1992]664号根据国家计委计综[1989]30号文的要求，由交通部会同各有关部门共同编制的《道路工程制图标准》已经有关部门会审。

现批准《道路工程制图标准》GB50162—92为国家标准，自1993年5月1日起施行。

本标准由交通部负责管理，其具体解释工作由交通部公路规划设计院负责。

出版发行由建设部标准定额研究所负责组织。

中华人民共和国建设部1992年9月29日编制说明本标准是根据国家计委计综[1989]30号文的要求，由交通部公路规划设计院会同北京市市政设计研究院共同编制的。

在本标准编制过程中，编制组大量地搜集和查阅了国内外有关的标准，从章节的划分到标准条文的具体内容，都多次进行了重点走访、座谈、函调，广泛征求了全国有关单位的意见，认真总结了我国高等级公路、弯坡斜桥涵及交通工程的设计制图经验，参考了有关国际标准，经多次反复讨论和修改，最后由我部会同有关部门审查定稿。

鉴于本标准系初次编制，在执行过程中，希望各单位结合工程实践，认真总结经验，注意积累资料，如发现需要修改和补充之处，请将意见和有关资料寄送交通部公路规划设计院（北京东四前炒面胡同33号，邮政编码100010)，以供今后修订时参考。

交通部1992年元月筑龙论坛路桥工程2004年度资料光盘1.路桥资料精华篇：全年度论坛内发布的精华资料。

2.年度奉献篇：个人特别资料。

3.路桥软件篇：路桥施工、检测、造价等软件。

4.项目管理篇：路桥企业管理（建设、施工、监理企业适用）5.更多详情，请登陆筑龙论坛路桥工程：/forum/detail614426_1.html版权所有@拓普路桥联系我们：Topo67@…………………………………………………………………………………………………………………+事业是生命的源泉；创新是发展的开端，壮大是我们的号角，追求卓越是我们的跋涉的帆+ +拓普路桥工程网络咨询体系+ …………………………………………………………………………………………………………………提 供 网 络 咨 询 内 容项目网络咨询类别※工程投标※A※整标段造价B※单独项目造价C※商务标评估※工程招标※※甲级招标代理机构。

道路工程制图第一章制图基础1-1 《道路工程制图标准》规定图纸幅面有哪几种？A0图幅的尺寸是多少？如何得到A1、A2、A3、A4图幅？答：《道路工程制图标准》规定图纸幅面有A0、A1、A2、A3、A4这四种。

A0图幅的尺寸是841*1189。

A1幅面是沿A0幅面长边的对裁，A2幅面是沿A1幅面长边的对裁，其他幅面以此类推。

1-2 《道路工程制图标准》关于图纸加长有哪些规定？答：长边加长时，图幅A0、A2、A4应为150mm的整倍数，图幅A1、A3应为210mm的整倍数。

1-3 《道路工程制图标准》中规定字体高度有哪几种？字号是如何规定的？汉子采用什么字体？其高宽比如何？答：《道路工程制图标准》中规定汉字高度不宜小于3.5mm,阿拉伯数字、外文字母、汉语拼音字母笔画宽度宜为字高的1/10。

字体高度即为字号。

汉字采用长仿宋体，高宽比为2:3。

1-4 地形图上用什么表示方向？根据坐标网格如何确定东、南、西、北？坐标值应保留几位小数？答：地形图上用坐标网格或指北针表示方向。

坐标网格应采用细实线绘制，南北方向轴线代号应为X，向北为坐标值增大的方向，东西轴线代号应为Y，向东为坐标值增大方向。

坐标值应保留到小数点后三位。

1-5 《道路工程制图标准》对尺寸线、尺寸界线、尺寸起止符、尺寸数字有哪些规定？尺寸线、尺寸界线应采用什么线型？一般应采用什么样的尺寸起止符？尺寸数字的方向应怎样确定？答：尺寸线应与被标注长度平行，且不得超出尺寸界线。

尺寸界线由一对垂直于被标注长度的平行线组成，其间距等于被标注线段的长度；当标注困难时，也可不垂直于被标注长度，但界线应互相平行。

尺寸起止符好宜采用单边箭头表示，箭头在尺寸界线的右边时，应标注在尺寸线之上；反之，应标注在尺寸线之下。

尺寸数字应按规定的字体书写，字高一般是3.5mm或2.5mm，一般标注在尺寸线上方中部，离尺寸线应不大于1mm。

尺寸线用细实线绘制，尺寸界线用细实线绘制。

道路工程制图标准GB50162—92主编部门：中华人民共和国交通部批准部门：中华人民共和国建设部施行日期：1993年5月1日关于发布国家标准《道路工程制图标准》的通知：建标[1992]664号根据国家计委计综[1989]30号文的要求，由交通部会同各有关部门共同编制的《道路工程制图标准》已经有关部门会审。

现批准《道路工程制图标准》GB50162—92为国家标准，自1993年5月1日起施行。

本标准由交通部负责管理，其具体解释工作由交通部公路规划设计院负责。

出版发行由建设部标准定额研究所负责组织。

中华人民共和国建设部1992年9月29日编制说明本标准是根据国家计委计综[1989]30号文的要求，由交通部公路规划设计院会同北京市市政设计研究院共同编制的。

在本标准编制过程中，编制组大量地搜集和查阅了国内外有关的标准，从章节的划分到标准条文的具体内容，都多次进行了重点走访、座谈、函调，广泛征求了全国有关单位的意见，认真总结了我国高等级公路、弯坡斜桥涵及交通工程的设计制图经验，参考了有关国际标准，经多次反复讨论和修改，最后由我部会同有关部门审查定稿。

鉴于本标准系初次编制，在执行过程中，希望各单位结合工程实践，认真总结经验，注意积累资料，如发现需要修改和补充之处，请将意见和有关资料寄送交通部公路规划设计院（北京东四前炒面胡同33号，邮政编码100010)，以供今后修订时参考。

交通部1992年元月第一章总则第1.0.1条为了统一我国道路工程的制图方法，保证图面质量，提高工作效率，便于技术交流，制订本标准。

第1.0.2条本标准适用于公路、城市道路、林区道路、厂矿道路工程的设计、标准设计和竣工的制图。

第1.0.3条道路工程制图，除应遵守本标准外，尚应符合国家有关现行标准的规定。

第一节图幅及图框第2.1.1条图幅及图框尺寸应符合表2.1.1的规定(图2.1.1)。

图帽及图框尺寸(mm) 表2.1.1第2.1.2条需要缩微后存档或复制的图纸，图框四边均应具有位于图幅长边、短边中点的对中标志(图2.1.1)，并应在下图框线的外侧,绘制一段长100mm标尺，其分格为10mm。

道路工程制图标准道路工程制图是道路工程设计的重要组成部分，其准确性和规范性直接影响着道路工程的施工质量和工程效果。

因此，制图标准的制定和遵守对于保障道路工程质量具有重要意义。

本文将就道路工程制图标准进行详细介绍，以期为相关从业人员提供参考。

首先，道路工程制图标准应当符合国家相关规定和标准，例如《公路工程建设质量验收规范》、《公路工程施工质量验收规范》等文件的要求。

在进行道路工程制图时，必须严格按照国家规定的标准进行，确保图纸的准确性和规范性。

其次，道路工程制图标准应当包括道路平面图、纵断面图、横断面图等内容。

在绘制道路平面图时，应当标注道路的等级、道路名称、里程桩号、道路宽度、车行道数量、车行道宽度、人行道宽度、绿化带宽度等信息，以保证图纸的完整性和准确性。

在绘制纵断面图和横断面图时，应当标注道路的纵断面和横断面的地形、道路等级、边坡、桥梁、涵洞等信息，以保证图纸的准确性和规范性。

另外，道路工程制图标准还应当包括道路标线、交通标志、排水设施等内容。

在绘制道路标线和交通标志时，应当符合《道路交通标志和标线》的相关规定，确保标线和交通标志的准确性和规范性。

在绘制排水设施时，应当标注雨水口、排水管、排水沟等信息，以保证图纸的完整性和准确性。

最后，道路工程制图标准还应当包括图纸的规范要求。

在绘制道路工程图纸时，应当符合《建筑工程图样制图规范》的相关规定，包括图纸的编号、图幅、比例、注释、图例等内容，以保证图纸的规范性和一致性。

综上所述，道路工程制图标准对于保障道路工程质量具有重要意义。

在进行道路工程制图时，必须严格遵守国家相关规定和标准，确保图纸的准确性和规范性。

只有如此，才能保证道路工程的施工质量和工程效果，为社会交通运输事业的发展做出贡献。
