电路的基本概念

一、电路的基本概念●电流电荷的定向移动叫做电流。

电路中电流常用I表示。

电流分直流和交流两种。

电流的大小和方向不随时间变化的叫做直流。

电流的大小和方向随时间变化的叫做交流。

电流的单位是安（A），也常用毫安（mA)或者微安(uA)做单位。

1A=1000mA,1mA=1000uA。

电流可以用电流表测量。

测量的时候，把电流表串联在电路中，要选择电流表指针接近满偏转的量程。

这样可以防止电流过大而损坏电流表。

●电压河水之所以能够流动，是因为有水位差；电荷之所以能够流动，是因为有电位差。

电位差也就是电压。

电压是形成电流的原因。

在电路中，电压常用U表示。

电压的单位是伏（V），也常用毫伏（mV）或者微伏（uV）做单位。

1V=1000mV，1mV=1000uV。

电压可以用电压表测量。

测量的时候，把电压表并联在电路上，要选择电压表指针接近满偏转的量程。

如果电路上的电压大小估计不出来，要先用大的量程，粗略测量后再用合适的量程。

这样可以防止由于电压过大而损坏电压表。

●电阻电路中对电流通过有阻碍作用并且造成能量消耗的部分叫做电阻。

电阻常用R表示。

电阻的单位是欧（Ω），也常用千欧（kΩ）或者兆欧（MΩ）做单位。

1kΩ=1000Ω,1MΩ=1000000Ω。

导体的电阻由导体的材料、横截面积和长度决定。

电阻可以用万用表欧姆挡测量。

测量的时候，要选择电表指针接近偏转一半的欧姆档。

如果电阻在电路中，要把电阻的一头引脚断开后再测量。

●欧姆定律导体中的电流I和导体两端的电压U成正比，和导体的电阻R成反比，即I=U/R。

这个规律叫做欧姆定律。

如果知道电压、电流、电阻三个量中的两个，就可以根据欧姆定律求出第三个量，即I=U/R，R＝U／I，U＝I×R在交流电路中，欧姆定律同样成立，但电阻R应该改成阻抗Z，即I＝U／Z●电源把其他形式的能转换成电能的装置叫做电源。

发电机能把机械能转换成电能，干电池能把化学能转换成电能。

发电机、干电池等叫做电源。

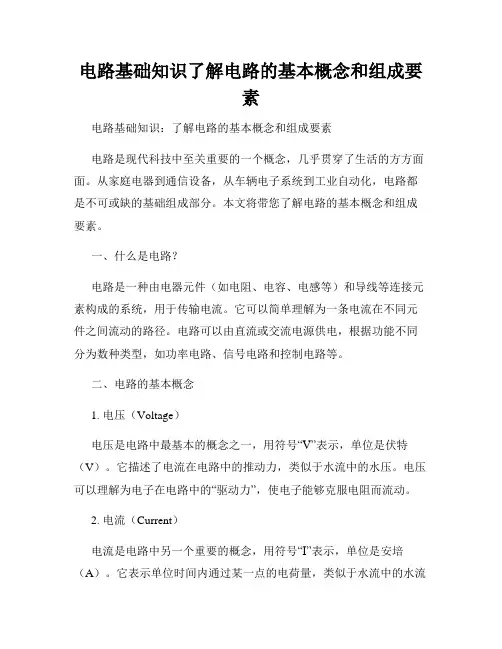

电路基础知识了解电路的基本概念和组成要素电路基础知识：了解电路的基本概念和组成要素电路是现代科技中至关重要的一个概念，几乎贯穿了生活的方方面面。

从家庭电器到通信设备，从车辆电子系统到工业自动化，电路都是不可或缺的基础组成部分。

本文将带您了解电路的基本概念和组成要素。

一、什么是电路？电路是一种由电器元件（如电阻、电容、电感等）和导线等连接元素构成的系统，用于传输电流。

它可以简单理解为一条电流在不同元件之间流动的路径。

电路可以由直流或交流电源供电，根据功能不同分为数种类型，如功率电路、信号电路和控制电路等。

二、电路的基本概念1. 电压（Voltage）电压是电路中最基本的概念之一，用符号“V”表示，单位是伏特（V）。

它描述了电流在电路中的推动力，类似于水流中的水压。

电压可以理解为电子在电路中的“驱动力”，使电子能够克服电阻而流动。

2. 电流（Current）电流是电路中另一个重要的概念，用符号“I”表示，单位是安培（A）。

它表示单位时间内通过某一点的电荷量，类似于水流中的水流量。

电流的大小取决于电压和电阻的关系，符合欧姆定律（Ohm's Law）：I = V / R，其中R为电阻。

3. 电阻（Resistance）电阻是电路中的一个关键要素，用符号“R”表示，单位是欧姆（Ω）。

它描述了电阻对电流流动的阻碍程度，类似于水管中的流体阻力。

电阻的大小决定了电流的流过程度，较大的电阻会使电流减小，较小的电阻则会使电流增大。

三、电路的组成要素1. 电源（Power Supply）电源是电路中用来提供电压和电流的设备或元件。

常见的电源有电池、电动机、太阳能等，它们能够将其他形式的能量转化为电能并供给电路使用。

2. 电器元件（Components）电器元件是电路中的基本构成单元，可分为有源元件和无源元件。

有源元件能够增强或控制电流，例如晶体管和集成电路；无源元件则不能，例如电阻、电容和电感等。

这些元件根据其特性和功能的不同，可以组合成各种各样的电路。

电路的基本概念新授课一、电路1、概念：电流所经过的路径。

2、组成：电源——将其他形式能转变为电能的装置。

负载——将电能转变为其他形式能的装置。

中间环节——导线、开关。

3、作用：实现电能的传输和转换、传递和处理电信号。

4、电路模型：由一些理想元件组成的电路。

5、电路图：6、内电路：电源内部的通路。

外电路：电源外部的电路。

7、电路状态：（1）：通路：a：电源的端电压U与负载电流I的关系可用电源的外特性来确定。

U=E-rI 或 I=E/R+rb：满载：工作在额定条件下的电路状态。

例：轻载：低于额定条件下的电路状态。

过载：高于额定条件下的电路状态。

（2）：开路：电路中I=0；端电压U=E，且U方向与电动势的E方向相反。

此时端电压称为开路电压。

（3）：短路：短路I sC很大，I sC =E/r端电压U=0,负载中的电流I=0,内压降U r=E二、电流和电流密度1、电荷的定向移动形成电流。

导体中有持续电流的条件是导体两端保持一定的电压。

2、电流强度（简称---电流）：a：定义：Ib：单位：安（A）、毫安（mA）、微安（uA）1A=103 mA=106 uA3、电流方向：（1）规定：正电荷移动的方向。

（2）参考方向：假定的电流方向。

注意：在电路中所标出的方向均为参考方向。

例：设定参考方向后，代入方程求解，若得Ｉ＞０，则说明参考方向与实际方向相同；若得Ｉ＜０，则说明参考方向与实际方向相反。

４、电流分类：直流电流（ＤＣ） I交流电流（ＡＣ） i５、电流密度：（1）定义：当电流在导体的横截面上均匀分布时，电流与导体横截面积的比。

（2）公式：J=I/S单位：安/毫米2三：电压U1、电压就是电路中两点的电为之差。

2、方向∶（1）规定：从高电位指向低电位。

（2）参考方向：参考极性假定的电压方向。

表示方法：（1）双下标；例：（2）箭头；例：（3）用“+ ”和“ - ”极性符号；例：3、单位：伏特4、求解方法：（1）利用两点电位之差。

生活中的电路知识一、电路的基本概念电路是指由电源、导线和负载组成的电气连线系统。

电源提供电能，导线用于传输电能，负载消耗电能。

在生活中，我们常见的电路有各种电器、灯具、插座等。

二、电路的分类根据电流的流动方式，电路可以分为串联电路、并联电路和混合电路。

1. 串联电路：指电流沿着一条路径流动，负载依次连接。

在生活中，我们常见的串联电路包括家庭照明电路和电子设备的电路。

例如，当我们打开家里的开关时，电流从电源进入导线，然后依次通过各个灯具，最后回到电源。

2. 并联电路：指电流分为几条路径流动，负载并行连接。

在生活中，我们常见的并联电路包括家庭插座和电源适配器。

例如，当我们插上电源适配器时，电流可以同时通过多个插孔，供应不同的电器使用。

3. 混合电路：指既有串联部分又有并联部分的电路。

在生活中，我们常见的混合电路包括电路板和各种电子产品内部的电路。

三、电路的元件电路中的元件包括电源、开关、导线、负载等。

1. 电源：提供电能的装置，可以是电池、电网或发电机。

在生活中，我们使用的电源有家庭电源、电池、充电器等。

2. 开关：用于控制电路的通断，分为单控开关和双控开关。

在生活中，我们常见的开关有墙壁开关、电器上的按钮等。

3. 导线：用于传输电能的金属线材，分为导电良好的铜线和导电性较差的铁线。

在生活中，我们使用的导线有电线、插座上的金属触点等。

4. 负载：消耗电能的装置，包括灯泡、电器、电机等。

在生活中，我们使用的负载有各种家电、电脑、手机等。

四、电路中的电流、电压和电阻电流是指电荷在单位时间内通过导线的数量，用安培(A)表示。

电压是指电流在电路中的推动力，用伏特(V)表示。

电阻是指阻碍电流流动的程度，用欧姆(Ω)表示。

在电路中，根据欧姆定律，电流、电压和电阻之间存在如下关系：电流 = 电压 / 电阻。

五、电路中的串联和并联规律在串联电路中，各个负载的电压之和等于电源的电压，而电流相同。

在并联电路中，各个负载的电流之和等于电源的电流，而电压相同。

电路的基本概念
1.电路：为了某种目的，把电源与电子元件与负载连接起来即成为
电路。

（举例）
2.实际电路：是为完成某种预期的目的而设计、安装、运行的，由
电路器件和电路部件相互连接而成，具有特定的功能。

3.电路的功能：传输与处理信息、能量的传递、电量的测量、存贮
信息以及控制计算等功能。

4.电源和负载：在实际电路中，电能或电信号的发生器称为电源，
用电设备称为负载。

5.激励和响应：激励是对电源
．．而言的，电压和电流是在电源的作用
下产生的，因此电源又称为激励源；响应是对负载
．．而言的，由激励作用而在电路中产生的电压和电流称为响应。

有时，根据激励和响应之间的因果关系，把激励称为输入，响应称为输出。

6.电路模型：实际电路的电路模型是由理想电路元件
．．．．．．相互连接而成的。

7.理想元件：即在一定条件下对实际元件加以理想化，忽略它的次
要的性质，并用一个足以表征其主要性能的模型来表示它。

理想电路元件是组成电路模型的最小单元，是一种理想化的模型且具有精确的数学定义。

电路的基本概念什么是电路电路是指由电流在导体中流动时，通过各种元件（如电阻、电容、电感等）连接而成的路径。

电路可以是一条简单的导线，也可以是复杂的电子设备中的电路板。

电路可以用来完成各种功能，如控制电器的开关，传输和处理信息等。

电流与电压电路中最基本的概念是电流和电压。

电流是指电荷在单位时间内通过导体的数量，通常用安培（A）来表示。

电流的方向是电荷的正向流动方向。

电压是指单位正电荷从一点移动到另一点所做的功，通常用伏特（V）来表示。

电压的方向是电荷正向移动的方向。

电阻和欧姆定律电流在导体中流动时，会遇到阻碍，这种阻碍叫做电阻。

电阻的大小常用欧姆（Ω）来表示。

根据欧姆定律，电阻与电流和电压之间存在以下关系：V = IR其中，V表示电压，I表示电流，R表示电阻。

欧姆定律说明了电压、电流和电阻之间的基本关系。

串联与并联电路在电路中，元件可以串联连接或者并联连接。

串联电路是指电流依次通过多个元件。

在串联电路中，总电压等于各个元件电压之和，总电阻等于各个元件电阻之和。

并联电路是指电流在元件之间分成多个分支流动。

在并联电路中，总电压等于各个元件的电压，总电阻等于各个元件电阻的倒数之和的倒数。

串联和并联是电路中最基本的电路连接方式。

电容和电感除了电阻，电路中还有两种重要的元件，即电容和电感。

电容是指两个导体之间存在相对分离的电荷，它能储存电荷并在电路中释放。

电容的单位是法拉（F）。

电感是指通过电流在电路中产生的磁场而储存电能的元件，它能抵抗电流的变化。

电感的单位是亨利（H）。

直流电路和交流电路根据电流的性质，电路可以分为直流电路和交流电路。

直流电路是指电流方向不变，大小稳定的电路。

交流电路是指电流方向和大小都随时间变化的电路。

在直流电路中，电压和电流是恒定的；而在交流电路中，电压和电流会按正弦函数的规律进行周期性变化。

电路的基本元件电路中常用的基本元件有电阻、电容、电感、二极管、晶体管等。

以及这些元件的组合，如放大电路、滤波电路、计时电路等。

电路基础总结知识点电路基础知识是电子工程、电气工程等相关专业学生必须掌握的基础内容。

本文将从电路的基本概念、基本元件、基本定律、基本原理及常见电路类型等方面进行总结。

一、电路的基本概念1. 电路的定义：电路是指电器件按照一定的连接方式，形成能够传输电流的结构。

2. 电路的分类：根据电流的传输方式，电路可分为直流电路和交流电路；根据连接方式，电路可分为串联电路、并联电路和混合电路。

3. 电路的基本参数：电路的基本参数包括电压、电流、电阻、功率等。

4. 电路的基本元件：电路中的基本元件包括电源、电阻、电容和电感等。

二、电路的基本元件1. 电源：电路中提供电流的设备称为电源，通常分为直流电源和交流电源。

2. 电阻：电阻是电路中最基本的元件之一，用来限制电流的大小。

3. 电容：电容是能够储存电荷的元件，具有储存电荷的能力。

4. 电感：电感是具有储存能量的元件，其作用是通过互感作用储存电磁场能量。

三、电路的基本定律1. 基尔霍夫定律：基尔霍夫定律包括基尔霍夫电压定律和基尔霍夫电流定律，用来描述电路中电压和电流的分布规律。

2. 欧姆定律：欧姆定律是电路理论中最基本的定律，描述了电压、电流和电阻之间的关系。

3. 马克斯韦尔方程组：马克斯韦尔方程组是描述电磁场的动力学规律的方程组，可用来描述电磁场中电荷和电流的分布情况。

四、电路的基本原理1. 超定原理：超定原理是指当电路中的支路电阻大于等于零时，支路电流等于零；当支路电压等于零或支路无电压源时，支路电压等于零。

2. 叠加原理：叠加原理是指一个线性电路中多个电压或电流的叠加效应等于每个电压或电流分别作用时的效应之和。

3. 置换原理：置换原理是指在电路中可以用一个等值的电路代替另一个电路而不改变电路的原有特性。

五、常见电路类型1. 直流电路：直流电路是指电流方向保持不变或变动很小的电路，主要包括串联电路和并联电路。

2. 交流电路：交流电路是指电流方向不断变化的电路，主要包括谐振电路、滤波电路和功率电路等。
