医药洁净厂房空调系统常见问题分析及案例-调试部分

医药洁净厂房系统常见调试问题分析及案例一、 空调机组总风量不足（排风机组）空调机组总风量不足是项目实施中比较常见的一个问题， 机组总风量的不足必然会 影响到房间末端风口的风量以及换气次数， 房间的换气次数不够会达不到房间的净化级 别同时满足不了一些功能性房间要求， 这种情况对于生产车间来说是致命的。

对于调试 而言总风量的测试是其他测试工作开展的前提，是必不可少的一个重要环节。

空调机组总风量的不足通常是由以下几个常见问题所导致； 机外余压不足时，原因分析： 1、 对空调机组电机线路进行检查，检查输出电压、电流是否符 合要求，有无异常。

2、 检查风机安装状况，传送皮带有没有出现松弛现象。

3、 风机本身性能不足，或风机选型偏小。

机外余压满足时，原因分析： 1、 系统管路部分不畅通。

（施工安装过程中，风管连接处薄膜 纸未撕掉等原因） 2、 管路尺寸设计偏小，或实际系统阻力偏大。

3、 若是定风量系统，检查阀门设定刻度跟设计值是否一致。

对于排风机而言，排风机组的排风量同样是一个重要环节。

首先房间的排风量必 须要保证，房间内部产生的一些气味性气体、有害气体以及其他一些污染源等要通过 排风机排到室外已满足室内房间净化及工艺的要求。

再者排风量是调节房间压力的主 要调节量（全排风房间） ，在送风恒定后即在一定的换气次数下，调节回风量及排风量 的大小来进行调整房间的压差。

排风机组总风量不足除上述原因外： 1、风机反转（常见问题） 2、出风口止回阀异常（止回阀被卡住等原因）案例一（空调机组、排风机总风量不足） 项目名称 实施日期 南京正大天晴药业 2012-09-03 施工单位 设计单位 中电二公司苏州分公司 南京医药化工设计研究院问题描述：排风机组排风量不足 问题详情： 排风机 P-2 的排风量只有设计风量的 20％，P-3 的排风量为设计风量的 80%。

两台 排风机均为定频风机。

其中 P-2 排风机组转向不正确，风机反转。

药厂洁净室的系统调试工作药厂的净化空系统调试工作是调试人员按照业主设计的参数以及新版GMP对各种参数的要求对药厂洁净室的空调系统进行设置，这个过程是繁琐艰巨的，需要调试人员耐心有序地对系统各个参数进行控制。

随着国家对医药行业的监管力度加大，为了使我国的医药行业提高到国际水平，国家对医药洁净工业厂房的设计、施工、验收提出了更严格的要求。

为了高效地完成一个厂房的设计、施工、验收等一系列的工作，则需要工程设计人员、施工技术人员付出更多的心血。

通过长期的调试工作发现：在设计、施工的过程会出现各种各样的问题，从而影响工程的验收，最后只能通过整改或者更改设计参数才能勉强达到业主要求，问题严重的甚至会导致整个厂房无法使用从而影响工程进度给双方带来资源的浪费。

医药洁净厂房后期验收的主要技术参数有：风口风量、换气次数、高效过滤器是否泄漏、压差、洁净度、噪声、照度、温湿度、微生物数量、气流流型等。

其中以换气次数、高效过滤器是否泄漏、压差、洁净度、温度、湿度六个参数控制的更为严格。

下面从技术参数来分析医药工业洁净厂房的设计及施工所需要注意的一些问题：1、风口风量（换气次数）换气次数是一个医药洁净厂房是否合格的前提参数，换气次数不合格将直接影响洁净度的效果，影响业主使用。

换气次数校核测试时常见的问题有：1.1系统总风量不足分析：1）空调机组的选型不合理。

空调机组应选用可变频空调机组，空调机组选型应主要考虑机外余压、风量、电流等技术参数，以保证空调机组有足够的能力克服系统的阻力送出足够的风量。

特别注意的是有定风量阀和变风量阀的系统，空调机组的机外余压一定要保证，以确保定风量阀或变风量阀能达到其作用压力范围。

同时，空调机组选型一定要考虑地区原因，考虑空气密度的影响。

2）送风系统阻力过大。

送风管路系统设计遵循最小阻力的原则，尽可能的合理。

减少90°弯头等会减少局部阻力的情况。

90°弯头等应安装导流片，降低阻力。

医院净化空调系统设计问题分析随着城市化进程的加速，人口密集地区的发展，医院已成为不可或缺的重要建筑之一。

在医院中，人员密集、空气流通不畅等情况容易导致病毒、细菌、霉菌等有害微生物的存在，进而引发交叉感染和传染疾病。

医院的净化空调系统设计成为了至关重要的一环。

本文将就医院净化空调系统设计问题展开分析。

一、医院净化空调系统的重要性医院是医疗保健机构，其环境净化水平直接关系到医疗质量和医疗安全。

医院内人员多、空气环境密闭，加之病人多为患病人群，容易导致交叉感染，传染疾病的发生。

据统计，全球每年因交叉感染导致的死亡人数高达数十万。

而净化空调系统，作为医院内部环境的主要净化装备之一，其设计合理与否，直接关系到医院内部空气净化水平，进而影响到医院内部交叉感染的发生率。

医院净化空调系统设计的关键环节：1、空气净化标准的制定医院净化空调系统设计的核心是对于医院内部空气净化级别的要求。

在我国，医院空气净化标准主要有两个参考系列，一是《医院洁净手术室设计卫生标准》，二是《无尘室设计与施工规范》。

医院净化空调系统设计必须结合上述标准，充分考虑医院内部的净化需求，将净化等级作为设计的切入点，在系统设计中，需要考虑到医院内不同区域的净化需求，制定相应的空气净化标准。

2、系统布局和结构设计医院净化空调系统设计需要将空气净化设备合理布局在医院内不同的区域，以最大化地提高空气净化效果。

对于医院内不同区域的空气流通情况，需要进行细致的分析，制定合理的系统布局和结构设计方案。

对于手术室、产房、ICU等高洁净环境的区域，需要采用局部净化方式增加空气净化效果；对于病房、诊疗室等一般洁净环境的区域，可采用全局净化方式。

3、设备选型和安装医院净化空调系统设计中，设备的选型和安装环节至关重要。

根据医院内不同区域的空气净化需求，选择合适的净化设备，并结合建筑物结构和设备运行特点，合理安装净化设备。

在手术室等高洁净度环境的区域，可以采用高效过滤器、UV灯等设备；而在病房、诊疗室等一般洁净度环境的区域，可采用普通过滤器、离心风机等设备。

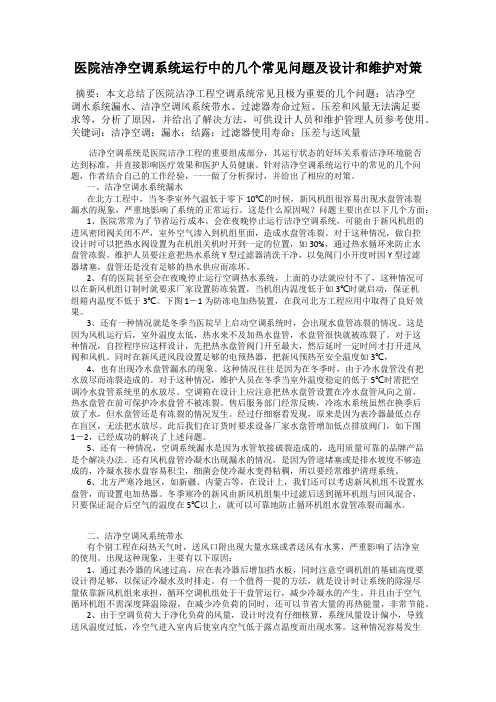

医院洁净空调系统运行中的几个常见问题及设计和维护对策摘要：本文总结了医院洁净工程空调系统常见且极为重要的几个问题：洁净空调水系统漏水、洁净空调风系统带水、过滤器寿命过短、压差和风量无法满足要求等，分析了原因，并给出了解决方法，可供设计人员和维护管理人员参考使用。

关键词：洁净空调；漏水；结露；过滤器使用寿命；压差与送风量洁净空调系统是医院洁净工程的重要组成部分，其运行状态的好坏关系着洁净环境能否达到标准，并直接影响医疗效果和医护人员健康。

针对洁净空调系统运行中的常见的几个问题，作者结合自己的工作经验，一一做了分析探讨，并给出了相应的对策。

一、洁净空调水系统漏水在北方工程中，当冬季室外气温低于零下10℃的时候，新风机组很容易出现水盘管冻裂漏水的现象，严重地影响了系统的正常运行。

这是什么原因呢？问题主要出在以下几个方面： 1、医院常常为了节省运行成本，会在夜晚停止运行洁净空调系统，可能由于新风机组的进风密闭阀关闭不严，室外空气渗入到机组里面，造成水盘管冻裂。

对于这种情况，做自控设计时可以把热水阀设置为在机组关机时开到一定的位置，如30%，通过热水循环来防止水盘管冻裂。

维护人员要注意把热水系统Y 型过滤器清洗干净，以免阀门小开度时因Y 型过滤器堵塞，盘管还是没有足够的热水供应而冻坏。

2、有的医院甚至会在夜晚停止运行空调热水系统，上面的办法就应付不了，这种情况可以在新风机组订制时就要求厂家设置防冻装置，当机组内温度低于如3℃时就启动，保证机组箱内温度不低于3℃。

下图1－1为防冻电加热装置，在我司北方工程应用中取得了良好效果。

3、还有一种情况就是冬季当医院早上启动空调系统时，会出现水盘管冻裂的情况。

这是因为风机运行后，室外温度太低，热水来不及加热水盘管，水盘管很快就被冻裂了。

对于这种情况，自控程序应这样设计，先把热水盘管阀门开至最大，然后延时一定时间才打开进风阀和风机。

同时在新风进风段设置足够的电预热器，把新风预热至安全温度如3℃，4、也有出现冷水盘管漏水的现象。

解析洁净空调系统的常见问题及其处理洁净空调系统是医药洁净工程不可或缺的重要部分，其运行状态的好坏关系着洁净环境能否达到标准，并直接影响产品质量。

洁净空调系统运行中的六个常见问题：问题1：组合式空调系统漏水对策：预防冻胀现象详情回放：大多数公司使用的组合空调器在冬季存在系统大量漏水的现象，严重地影响了正常生产。

某精烘包车间在去年冬季突然大量漏水，技术人员多方查找原因，排除加热器漏水加湿器漏水等原因后，发现表冷器漏水。

是什么原因呢？在冷风机组停止运行，系统进行了放净处理后，我们会同设计、制造、管理人员多次现场分析，最后发现由于表冷器冻胀，引起水泄漏，虽然进行了系统放净，但最低点存在盲区，无法放净，造成冬季大量冷空气进入，将表冷器管冻胀。

经调查，大多数组合空调器的生产厂家均存在盲区，无法放净。

这种情况的解决方法有：订货时要求设备厂家增加低点放净；对新风进行处理，增加新风预热段，保证冬季新风处理后温度达到5℃以上；最好选用电加热，因为蒸气加热器也存在冻胀问题。

问题2：中效过滤器寿命短对策：增加均流段详情回放：有些组合式空调器的中效使用周期较短，且中效过滤器过滤效果不理想，中效过滤器频繁更换，不仅日常费用较高而且也缩短了高效过滤器的寿命。

经仔细研究对比发现，某些公司由于空调机房面积较小，设计人员为了结构上的紧凑，将中效过滤段与风机段直接连接，从而造成被处理的空气来不及扩散，使风机出口处的中效过滤器整个断面的空气滤速极不均匀，不仅影响了整个空调机组空气处理的效果，而且大大缩短了过滤器的使用寿命。

这种问题的解决方法是在风机段与中效过滤段增加均流段。

问题3：压差和风量无法满足要求对策：积极检测局部调整要谨慎详情回放：有一次，某制剂车间发现各房间压差较混乱，于是车间操作人员上技术夹层对空调系统某些送回风阀门进行调试，后来虽然这个房间的压差及风量满足了设计和使用要求，但其他几个房间的风量和压差反而发生了变化，很难满足使用要求，这样做的后果使整个空调系统更加混乱。

制药企业空调净化系统常见问题分析及建议杨培勇发布时间：2021-09-03T10:59:53.419Z 来源：《中国科技人才》2021年第15期作者：杨培勇[导读] 本文主要探讨了制药企业空调净化系统所常见的问题，并结合实际情况提出了建议，以供参考。

哈尔滨珍宝制药有限公司黑龙江省哈尔滨市 150060摘要：本文主要探讨了制药企业空调净化系统所常见的问题，并结合实际情况提出了建议，以供参考。

关键词：温度；湿度；洁净度；环境控制；压差控制；初阻力；偏差管理；环境监测1.空气净化系统的功能（1）进入洁净区域的空气需要过滤，以满足空气洁净级别，符合生产过程要求。

（2）调整清洁区的温度和相对湿度，保障进入清洁区的空气符合要求。

（3）在满足生产工艺条件的前提下，循环回风技术可用于调整区域内的新鲜空气，实现合理节约能源的目的，减少过滤器的负荷，并确保余热，水分。

（4）空气净化系统非最终灭菌药品的生产应该可以控制生产环境中的空气处于无菌状态。

2.常见问题分析2.1空调净化系统设计“先天不足”以及风险评估不足空气净化系统在设计方面存在一些问题，例如按照药品进行管理时，体外诊断试剂的生产在一般区操作。

但是一般区没有独立的空气净化系统，进一步影响使用效果。

运用空调净化系统对车间进行消毒时，没有对车间内存放的半成品进行有效的管理和评估[1]。

2.3空调净化系统岗位人员培训不到位对于空调净化系统而言，需要管理人员具有专业的素养。

但在具体的运行现状而言，往往差强人意，主要体现为以下几个方面。

第一，管理人员对空气空调净化系统的具体参数不够了解，例如对于空调净化系统的送风量，换气次数等等。

第二，管理人员未能充分了解空调净化系统的相关概念。

这对于日常工作的开展造成了一定的阻碍。

第三，在日常工作的记录过程中，没有对空调运行及时的记录，这样会导致更换过滤器后会与当时的初始压差有一定区别。

2.3空调净化系统的操作规程和维护保养规程等文件或记录方面（1）空调净化系统的维护和保养方面没有对活动流程开展进行规定。

制药企业空调净化系统常见问题分析及建议身份证号码：1304211986****4811身份证号码：4311211985****0068摘要：空气净化是药品生产质量的重要环节。

净化空调目前广泛应用到各行各业，相关的设计越来越标准化，传统的设计对于空间及造价要求都比较高，如何降低对空间条件的需求和造价，具有重要的意义。

本文研究药品生产企业在洁净空调净化系统出现的常见问题，并针对问题提出相应的建议，为药品生产企业提供参考，以更好地为生产出符合预定用途和注册要求的药品提供洁净环境保障。

关键词：制药企业；空调；净化引言洁净区空调净化系统是药品生产的一个关键的公用工程系统。

药品生产过程中会受到环境温度、湿度、空气洁净度、人员、产品污染等的影响。

良好的洁净空调净化系统的设计、安装、运行和维护，可以为企业生产安全、有效、质量可控的药品提供洁净的生产环境，为一线制药人员提供有效防护。

1净化系统概述净化空调是维持制药企业良好生产环境的必要设备之一，在制药企业不同情况下空调的使用形式存在一定的差异，如分区净化空调系统、集中式空调系统等。

空气处理部分、消毒系统部分是净化空调系统的主要组成部分，在整个系统的设计及施工过程中，这两部分均较为重要，对温度调节、空气净化等方面的功能均有较大的影响。

而制药企业部分区域容易导致微生物滋生及病原菌传播，需严格要求空气环境质量、湿度及温度，同时还需对空气中的微生物浓度进行严格控制，以降低感染风险。

因此，应使用净化空调系统改善空气洁净度，以防止微生物滋生及病原菌传播，为制药企业工作人员提供良好的工作环境。

2净化空调在制药过程影响因素（1）供电。

制药企业拥有的设备具有大功率，电压变化率大，多会出现高度的脉冲干扰。

有资料统计电源输入、过压、短路等会导致净化空调出现误动作。

突然断电对元器件损耗大、净化空调停止运行，洁净区内，在生产药品风险较大，不间断供电保证洁净区换气次数、压差梯度很有必要。

（2）过程干扰。

制药企业空调净化系统设计运行问题分析摘要：空调净化系统是制药企业的一个关键系统，他对制药工厂能否实现其向患者提供安全有效的产品的目标具有重要的影响。

如果药品生产环境得到妥善的设计、制造、调试、运转和维护，则有助于确保产品的质量，提高产品的可靠性。

对于制药企业而言，空调净化系统是企业能源消耗的重要组成部分，本文从空调净化系统的环境调控入手，对其设计与运行进行了论述。

关键词：制药企业；洁净车间；空调系统；操作问题1.送风方式1.1集中送风在洁净空调系统中，最常见的一种供风模式就是将洁净空调系统中的空气进行洁净，然后由风机再由中央供回风管向各个洁净室输送出一种新的供风模式。

该供风方式下的洁净型空调机由于其主体空调机均位于空调机房间，因此操作方便、维修方便。

但是，由于采用了中央供、回风的方式，使得洁净室内的洁净度难以实时调节，导致了该系统的自适应能力和灵活性不高。

1.2FFU方式FFU方式是一种新的通风方式，它将空气直接输送到无尘室中。

FFU其实就是一台内置了风机和过滤器的复合式过滤装置，起到了空气洁净的作用。

既可作为洁净空调系统的供风装置，也可作为独立的层流式换热器。

由于新风装置与供气装置是这样分开的，由新风装置处理过的新风可直接输送到散布于各无尘室的FFU，因而可获得很高的通用性。

另外，该系统具有独立的风机和滤清器，可以实现实时现场的自动调整，与传统的中央空调相比，具有更强的适应性、灵活性和稳定性。

与中央空调相比，独立空调系统虽然在灵活、适应能力上有一定的优越性，但要在对洁净程度有更高要求的室内空调系统中实施独立空调系统，需设置多个独立空调系统等辅助设备，造价高昂；同时，独立空调系统的设备分布在各个区域，维修难度大，维护费用高。

2.空调系统形式常规的主回风是“先混后冷”的方式，将新风与全部的主回风混合，经表面冷却器进行冷却、烘干，再将其加热到所需要的温度，从而实现主回风的“先混后冷”。

本系统适用于各种空调系统的洁净空气，且控制方式简便，操作方便，维修方便。

医院空调系统中的常见问题分析与对策医院空调系统中的常见问题分析与对策1 引言医院是对清洁程度和空气质量要求很高的场所,优良的空调设施能够对患者术后感染的几率进行降低、对呼吸系统疾病的交叉感染进行减少、对医患的呼吸道疾病感染率进行有效的降低。

在目前的建筑设计图纸中,往往设计院提供的中央空调方面的图纸都不够细致,在图纸上诸如电气接线、凝水管路、检修口、回风口、出风口等往往不够完整,另外新风系统和水系统管路的设计又往往和电气设计、消防设计、土建设计等冲突。

在实际工程中,设计图纸只可以用作示意图或草图使用,许多细节还要由工程施工方进行完善,所以,工程公司责任心和技术水平对工程的很多方面都有着直接的影响。

2 设计和施工中存在的问题2 . 1 空调系统调试验收不合格有些空调系统在完成安装后,各种数据是否达标,根本没有经过相关仪器检测就正式投入使用。

所以在运行中就出现了新风量在病房内的分配不均,有的甚至出现负压,有的远端病房几乎没有新风,这都是因为新风系统没有很好的调试平衡。

2 . 2 空调方式单一风机盘管加新风系统是医院当前主要采用的空调方式,该系统存在以下问题:运行时有风机噪声和吹风感,有的病人不同意开空调,有的病人感觉不舒适;在过渡季节新风系统无法实现对室外新鲜空气充分的有组织的利用的运行方式;气流组织很差,仅靠外窗、门缝排风或卫生间排风,新风不足或易造成感染;给排水管道和空调水管道共用一个管道井,易使上下楼层病房的病人之间互相传染;在湿工况下风机盘管运行时,盘管和凝水盘的表面易成为病毒、细菌潜伏,微生物滋生的场所;由于风机盘管是一种再循环式机组,利用的是室内空气,所以当病房内有经空气途径传染的病人出现时,同病房的其他病人有可能通过风机盘管的回风被产生的病菌感染,有经空气途径传播致病的隐患。

2 .3 新风量标准低当前医院建筑内的新风量普遍不足,门诊部的通风换气在医院建筑中是个难点。

这是由门诊部的如下特点所决定的:①就诊病人怕冷怕风,身体虚弱,通风换气普遍不足,送风风速和温度受限;②污染源不易控制,病人流动性大;③污染源的种类多且医疗进行处理的方式也不同,带病菌、病毒的污物和产生的有害气体较多;④人员密度大,相对集中。
