华南理工大学数字电子技术试卷(含答案)

《数字电子技术》试卷姓名：__ _______ 班级:__________ 考号：___________ 成绩：____________本试卷共 6 页,满分100 分；考试时间:90 分钟；考试方式：闭卷1。

有一数码10010011，作为自然二进制数时,它相当于十进制数（ )，作为8421BCD码时，它相当于十进制数（ )。

2.三态门电路的输出有高电平、低电平和（）3种状态。

3．TTL与非门多余的输入端应接（）。

4．TTL集成JK触发器正常工作时，其和端应接( )电平。

5。

已知某函数，该函数的反函数=（)。

6. 如果对键盘上108个符号进行二进制编码,则至少要（)位二进制数码。

7。

典型的TTL与非门电路使用的电路为电源电压为（）V，其输出高电平为（）V,输出低电平为（）V，CMOS电路的电源电压为( ）V 。

8．74LS138是3线—8线译码器，译码为输出低电平有效，若输入为A2A1A0=110时，输出应为（)。

9．将一个包含有32768个基本存储单元的存储电路设计16位为一个字节的ROM。

该ROM有（)根地址线，有（）根数据读出线。

10。

两片中规模集成电路10进制计数器串联后,最大计数容量为（）位.11.)；Y3＝（）。

12.13二、分）选均无分。

）1. 函数F（A,B,C）=AB+BC+AC的最小项表达式为（) 。

A．F(A，B,C)=∑m（0，2，4) B. （A，B,C）=∑m（3，5，6,7）C．F(A，B，C)=∑m(0，2，3，4） D. F(A，B，C）=∑m(2，4，6,7）2．8线—3线优先编码器的输入为I0—I7，当优先级别最高的I7有效时,其输出的值是（）.A．111 B. 010 C。

000 D. 1013．十六路数据选择器的地址输入（选择控制)端有（）个。

A．16 B.2 C。

4 D.84。

有一个左移移位寄存器，当预先置入1011后，其串行输入固定接0，在4个移位脉冲CP作用下，四位数据的移位过程是（)。

数字电子技术考试题及答案一、选择题（每题2分，共20分）1. 以下哪个不是数字电子技术中的基本逻辑门？A. 与门（AND）B. 或门（OR）C. 非门（NOT）D. 异或门（XOR）答案：C2. 在数字电路中，一个触发器的稳定状态是指：A. 触发器输出为高电平B. 触发器输出为低电平C. 触发器输出不随输入变化而变化D. 触发器输出随输入变化而变化答案：C3. 以下哪个不是数字电子技术中的计数器类型？A. 二进制计数器B. 十进制计数器C. 十六进制计数器D. 以上都是答案：D4. 在数字电路设计中，以下哪个不是常用的时序逻辑元件？A. 寄存器B. 计数器C. 译码器D. 触发器答案：C5. 以下哪个不是数字电路的分类？A. 组合逻辑电路B. 时序逻辑电路C. 模拟电路D. 混合电路答案：C6. 一个简单的数字电子系统通常包括哪些基本部分？A. 输入、处理、输出B. 电源、输入、输出C. 输入、存储、输出D. 电源、输入、处理、输出答案：D7. 以下哪个不是数字电子技术中常用的存储元件？A. 触发器B. 寄存器C. 锁存器D. 放大器答案：D8. 在数字电子技术中，一个信号的上升时间是指：A. 信号从0%到90%的最大值所需的时间B. 信号从10%到90%的最大值所需的时间C. 信号从0%到100%的最大值所需的时间D. 信号从10%到100%的最大值所需的时间答案：A9. 以下哪个是数字电子技术中的同步电路的特点？A. 所有触发器的时钟信号是独立的B. 所有触发器的时钟信号是同步的C. 电路中没有时钟信号D. 电路中只有一个触发器答案：B10. 在数字电子技术中，以下哪个不是布尔代数的基本运算？A. 与（AND）B. 或（OR）C. 非（NOT）D. 除（DIV）答案：D二、填空题（每空2分，共20分）11. 在数字电路中，逻辑“1”通常表示电压为______，逻辑“0”通常表示电压为______。

可编辑修改精选全文完整版附录D 模拟试卷及参考答案D.1 模拟试卷一、填空（共10小题，每空2分，共40分）1、(8C.4)16 = （ ）10 =（ ）8=（ ）2421BCD 。

2、将160个字符用二进制编码，至少需要（ ）位二进制码。

3、已知F =A(B +C)+A +C ，则其对偶式为（ ）；其反函数为（ ）。

（直接用对偶规则和反演规则）。

4、已知TTL 与非门参数V CC =+5V ，U OH =3.6V ，U OL =0.4V ，U OFF =1.1V ，U ON =1.4V ，高电平输入时的抗干扰容限U NH 为（ ）。

5、连续异或1999个“1”的结果是（ ）。

6、如图D.1所示电路的输出函数F 为（ ）。

（化成最简“与或”式）F图D.1 题一（6）图7、图D.2为三态非门构成的电路，试根据输入条件填写表中的F 栏。

图D.2 题一（7）图表D.1题一（7）真值表D 1EN 1D 2EN 2F8、设计模值为61的自然二进制码计数器、十进制计数器和余3 BCD码计数器分别需要（）级、（）级和（）级触发器。

一个五位二进制加法计数器，由00000状态开始，问经过109个输入脉冲后，此计数器的状态为（）。

9、用（）片1024×4位的RAM可组成8K×8位的RAM，需要增加（）条地址线、（）条数据线。

10、在10位的倒T型电阻网络D/A转换器中，若U REF = ─10V，该D/A转换器能分辨的最小输出电压U LSB=（）mV。

二、选择题（共10小题，每小题2分，共20分）1、有符号位二进制数的补码为（10011），则对应的十进制数为（）。

A、-29B、+13C、-13D、-32、下列说法正确的是（）。

A、n个变量所构成的全部最小项之和恒等于0B、n个变量所构成的全部最大项之和恒等于0C、n个变量所构成的全部最小项之积恒等于1D、n个变量所构成的全部最大项之积恒等于03、下列说法正确的是（）。

大学数字电子技术试题答案一、选择题1. 数字电路中，逻辑变量“1”通常代表什么含义？A. 低电平B. 高电平C. 地线D. 电源线答案：B. 高电平2. 在二进制数系统中，最小的非零数是几？A. 0B. 1C. 2D. 4答案：B. 13. 触发器的主要用途是什么？A. 计数B. 存储C. 放大D. 滤波答案：B. 存储4. 以下哪种逻辑门可以实现两个输入的异或功能？A. 与门（AND）B. 或门（OR）C. 非门（NOT）D. 异或门（XOR）答案：D. 异或门（XOR）5. 在数字电路中，一个4位二进制计数器的最大计数值是多少？A. 8B. 16C. 32D. 64答案：C. 32二、填空题1. 在数字电子技术中，__________是一种能够存储一位二进制信息的基本单元电路。

答案：触发器2. 二进制数1011转换为十进制数是__________。

答案：113. 逻辑门电路中的“与非”门是将输入的逻辑与结果再取__________。

答案：非4. 在数字电路设计中，__________是一种常用的简化和优化逻辑表达式的方法。

答案：卡诺图5. 一个3线到8线译码器的输出是__________。

答案：8三、简答题1. 请简述数字电路与模拟电路的区别。

答：数字电路处理的是离散的信号，通常只有高电平或低电平两种状态，而模拟电路处理的是连续变化的信号。

数字电路具有更强的抗干扰能力，易于实现大规模集成，而模拟电路则在处理连续信号如声音和光线等方面更为有效。

2. 什么是组合逻辑和时序逻辑？请举例说明。

答：组合逻辑是指其输出仅取决于当前输入状态的逻辑电路，不包含存储元件，如加法器和编码器。

时序逻辑则包含存储元件（如触发器），其输出不仅取决于当前的输入状态，还与历史状态有关，如计数器和寄存器。

3. 什么是同步计数器和异步计数器？答：同步计数器是指所有的触发器都在同一个时钟脉冲下进行状态转换的计数器，而异步计数器中，触发器的状态转换不是同时发生的，它们之间存在一定的时序差异。

华南理工大学数必考题型————————————————————————————————作者：————————————————————————————————日期：一、填空（每空1分，计20分）1、计数器按增减趋势分有、和计数器。

2、TTL与非门输入级由组成。

两个OC门输出端直接接在一起称为。

3、在TTL与非门，异或门，集电级开路门，三态门中，为实现线与逻辑功能应选用，要有推拉式输出级，又要能驱动总线应选用门。

4、一个触发器可以存放位二进制数。

5、优先编码器的编码输出为码，如编码输出A2A1A0=011，可知对输入的进行编码。

6、逻辑函数的四种表示方法是、、、。

7、移位寄存器的移位方式有，和。

8、同步RS触发器中，R，S为电平有效，基本RS触发器中R，S 为电平有效。

9、常见的脉冲产生电路有二.判断题：（每题1分，共10分）1、对于JK触发器J=K=1时，输出翻转。

（）2、一个存储单元可存1位2进制数。

（）3、同一CP控制各触发器的计数器称为异步计数器。

（）4、对MOS门电路多余端不可以悬空。

（）5、函数式F=ABC+AB C+A B C= （3、5、6、7）（）6、JK触发器的输入端J悬空，相当于J=1。

（）7、时序电路的输出状态仅与此刻输入变量有关。

（）8、一个触发器能存放一位二进制数。

（）9、计数器随CP到来计数增加的称加计数器。

（）10、数字电路中用“1”和“0”分别表示两种状态,二者无大小之分。

（）三、选择题（每题1分，共10分）1、对于MOS门电路，多余端不允许（）A、悬空B、与有用端并联C、接电源D、接低电平2、右图①表示（）电路，②图表示（）电路Ａ、与门Ｂ、或门Ｃ、非门Ｄ、与非门３、卡诺图③、④表示的逻辑函数最简式分别为（）和（）A、F=B+DB、F=B+DC 、F=BD+BD D 、F=BD+BD4、逻辑电路如图⑤，函数式为（ ）A 、 F=AB +C B 、 F=A B +C C 、F=AB +CD 、F=A+B C5、一位8421B C D 码计数器至少需要 个触发器。

数字电子技术试卷和答案(总59页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--数字电子技术试卷(1)一．填空（16）1．十进制数123的二进制数是 1111011 ；十六进制数是 7B 。

2．是8421BCD码，其十进制为861 。

3．逻辑代数的三种基本运算是与，或和非。

4．三态门的工作状态是0 ， 1 ，高阻。

5．描述触发器逻辑功能的方法有真值表，逻辑图，逻辑表达式，卡诺图，波形图。

6．施密特触发器的主要应用是波形的整形。

7．设4位D/A转换器的满度输出电压位30伏，则输入数字量为1010时的输出模拟电压为。

8．实现A/D转换的主要方法有，，。

二．判断题（10）1．BCD码即8421码（错）2.八位二进制数可以表示256种不同状态。

（对）3．TTL与非门与CMOS与非门的逻辑功能不一样。

（）4．多个三态门的输出端相连于一总线上，使用时须只让一个三态门传送信号，其他门处于高阻状态。

（对）5．计数器可作分频器。

（对）三．化简逻辑函数（14）1．用公式法化简--+++=ADDCEBDBAY，化为最简与或表达式。

解；D B A Y +=-2．用卡诺图化简∑∑=m d D C B A Y ），，，，（）＋，，，，（84210107653),,,(，化为最简与或表达式。

四．电路如图1所示，要求写出输出函数表达式，并说出其逻辑功能。

（15） 解；C B A Y ⊕⊕=， C B A AB C )(1++=，全加器，Y 为和，1C 为进位。

五．触发器电路如图2（a ）,（b ）所示，⑴写出触发器的次态方程； ⑵对应给定波形画出Q 端波形（设初态Q ＝0）(15) 解；（1）AQ Q Qn +=-+1，（2）、A Q n =+1六．试用触发器和门电路设计一个同步的五进制计数器。

（15）七．用集成电路定时器555所构成的自激多谐振荡器电路如图3所示，试画出V O ，V C 的工作波形，并求出振荡频率。

华南理工大学期末考试模拟电子技术基础试卷及答案一、填空（25分）1．二极管最主要的特性是 。

2．三极管是 控制型器件，而场效应管是 控制型器件。

3．射极输出器具有______________恒小于1、接近于1，______________ 和__________同相，并具有_____________高和_______________低的特点。

5．如果变压器二次(即副边)电压的有效值为_______V ，桥式整流后(不滤波)的输出电压为_________V ，经过电容滤波后为________V 二极管所承受的最大反向电压为 V 。

6、在门电路中，最基本的三种门电路是 门 门和 门。

7．时序逻辑电路按照其触发器是否有统一的时钟控制分为 时序电路和 时序电路。

二、单项选择题 （每小题 2分，总共20分）1．在某放大电路中，测的三极管三个电极的静态电位分别为，则这只三极管是（ ）。

A ．NPN 型硅管 B.NPN 型锗管 C.PNP 型硅管 D.PNP 型锗管2．某场效应管的转移特性如图所示，该管为（ ）。

A ．P 沟道增强型MOS 管 B 、P 沟道结型场效应管 C 、N 沟道增强型MOS 管 D 、N 沟道耗尽型MOS 管3．通用型集成运放的输入级采用差动放大电路，这是因为它的（ ）。

A ．输入电阻高 B.输出电阻低 C.共模抑制比大 D.电压放大倍数大 4．与甲类功率放大方式相比，乙类互补对称功放的主要优点是( )。

A ．不用输出变压器B ．不用输出端大电容C ．效率高D ．无交越失真 5．稳压二极管稳压时，其工作在( )，发光二极管发光时，其工作在( )。

A ．正向导通区 B ．反向截止区 C ．反向击穿区 6. 图示逻辑电路的逻辑式为( )。

(a) F =A B +A B(b) F =AB AB +(c) F =AB +A B8. 逻辑代数又称为 代数。

最基本的逻辑关系有 、 、 三种。

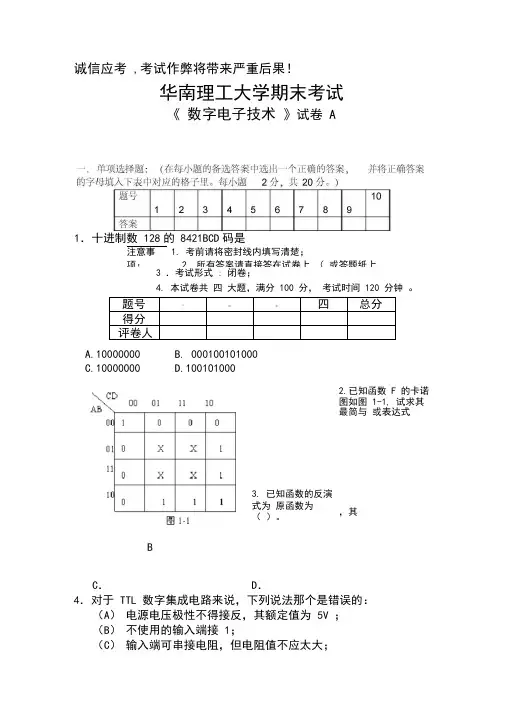

诚信应考 ,考试作弊将带来严重后果！华南理工大学期末考试《 数字电子技术 》试卷 A注意事项：1. 考前请将密封线内填写清楚；2. 所有答案请直接答在试卷上 （ 或答题纸上 3 ．考试形式 : 闭卷；4. 本试卷共 四 大题，满分 100 分， 考试时间 120 分钟 。

题号一二三四总分得分评卷人B. 000100101000 D.1001010002.已知函数 F 的卡诺图如图 1-1, 试求其最简与 或表达式，其BC ．D ．4．对于 TTL 数字集成电路来说，下列说法那个是错误的：（A ） 电源电压极性不得接反，其额定值为 5V ； （B ） 不使用的输入端接 1；（C ） 输入端可串接电阻，但电阻值不应太大；A.10000000 C.100000001．十进制数 128的 8421BCD 码是3. 已知函数的反演式为 原函数为（ ）。

A ．（D）OC 门输出端可以并接。

5．欲将正弦信号转换成与之频率相同的脉冲信号，应用A.T ，触发器B. 施密特触发器C.A/D 转换器D. 移位寄存器6．下列A/D 转换器中转换速度最快的是( )。

A. 并联比较型B.双积分型C.计数型D.逐次渐近型7.一个含有32768个存储单元的ROM，有8个数据输出端，其地址输入端有() 个。

A. 10B. 11C. 12D. 88.如图1-2，在TTL 门组成的电路中，与非门的输入电流为I iL≤–1mA?I iH≤20μ A。

G1 输出低电平时输出电流的最大值为I OL(max)=10mA，输出高电平时最大输出电流为I OH(max)=–0.4mA 。

门G1 的扇出系数是(A. 1B. 4C. 5D. 109.十数制数2006.375 转换为二进制数是：A. 11111010110.011B. 1101011111.11C. 11111010110.11D. 1101011111.01110.T TL 或非门多余输入端的处理是:A. 悬空B. 接高电平C. 接低电平D.接”1” 二.填空题(每小题2分，共20分)1.CMOS 传输门的静态功耗非常小，当输入信号的频率增加时，其功耗将_______ 。

1).8421BCD码100100110100对应的十进制数是:（*知识点：BCD码）(A)2356 (B)934 (C)4712 (D)23552).n个变量可组成多少个最小项?（*知识点：最小项）(A)n (B)2n (C)2n (D)2n-13)已知函数F的卡诺图如图1-1, 试求其最简与或表达式（*知识点：卡诺图化简）4)如果在时钟脉冲CP=1期间, 由于干扰的原因使触发器的数据输入信号经常有变化,此时不能选用什么结构的触发器?（** 知识点：主从结构触发器的动作特点）(A)TTL 主从(B)边沿(C)维持阻塞(D)同步RS5)已知函数,该函数的反函数是(*知识点：求反函数)6)为构成1024×4的RAM, 需要多少片256×1的RAM?（** 知识点：RAM的扩展）(A)16 (B)4 (C)8 (D)127)欲得到一个频率高度稳定的矩形波, 应采用什么电路（*知识点：石英晶体多谐振荡器）(A) 计数器(B)单稳态触发器(C)施密特触发器(D)石英晶体多谐振荡器8)若将一个频率为10KH Z的矩形波变换成一个1KH Z的矩形波, 应采用什么电路?（** 知识点：计数器的分频功能）(A)T'触发器 (B)十进制计数器(C)环形计数器(D)施密特触发器9)一个八位D/A转换器的最小输出电压增量为0.02V, 当输入代码为01001100时, 输出电压V O为多少伏?（** 知识点：D/A转换器）(A)0.76V (B)3.04V (C)1.40V (D)1.52V10) 对于TTL门电路来说，下列各图哪个是正确的?( *** 知识点：TTL门电路)二.分析题.1.逻辑电路及输入端CP、D的波形如图2-1, 设Q0=Q1=Q2=0(10分)（** 知识点：移位寄存器）(1)试画出在CP、D作用下,输出端Q0、Q1、Q2的波形;(2)说明电路的逻辑功能.2.由555定时器构成的单稳态电路如图2-2, 试回答下列问题(15分)（**** 知识点：555定时器）(1)该电路的暂稳态持续时间two=?(2)根据two的值确定图2-2中, 哪个适合作为电路的输入触发信号, 并画出与其相应的V C和V O波形.三.设计题:1.已知函数, 试用以下几种组件实现电路(15分)（*** 知识点：用MSI进行组合逻辑电路的设计）(1)八选一数据选择器(2)四线-十六线译码器和多输入端与非门.2。

第一章数制和码制2.(单选题) 与二进制数等值的十进制数为（）。

A. 9.21B. 9.3125C. 9.05D. 9.5参考答案：B3.(单选题) 与二进制数等值的十六进制数为（）。

A. B0.C3B. C. 2C.C3D. 参考答案：D参考答案：B5.(单选题) 与二进制数等值的十进制数为（）。

A. 6.11B. 6.21C. 6.625D. 6.5参考答案：C6.(单选题) 与二进制数等值的八进制数为（）。

A. 6.44B. 6.41C. 3.44D. 3.41参考答案：A参考答案：B13.(单选题) 的原码、反码、补码分别是（）。

A．11011、00100、00101 B．11011、10100、10101C．01011、00100、00101 D．01011、10100、10101参考答案：B1.(单选题) 将函数式化成最小项之和的形式为（）。

参考答案：D2.(单选题) 函数的反函数为（）。

参考答案：B3.(单选题) 将函数式化成最小项之和的形式为（）。

参考答案：A4.(单选题) 函数的反函数为（）。

参考答案：B5.(单选题) 已知函数的卡诺图如图2-1所示, 则其最简与或表达式为（）。

参考答案：A6.(单选题) 某电路当输入端A或B任意一个为高电平时，输出Y为高电平，当A和B均为低电平时输出为低电平，则输出Y与输入A、B之间的逻辑关系为Y＝（）。

参考答案：B7.(单选题) 全体最小项之和为（）。

参考答案：C8.(单选题) 以下与逻辑表达式相等的式子是（）。

参考答案：D9.(单选题) 和与非-与非逻辑表达式相等的式子是（）。

参考答案：C11.(单选题) 某电路当输入端A或B任意一个为低电平时，输出Y为低电平，当A和B均为高电平时输出为高电平，则输出Y与输入A、B之间的逻辑关系为Y＝（）。

参考答案：A12.(单选题) 任何两个最小项的乘积为（）。

参考答案：A13.(单选题) 以下与逻辑表达式相等的式子是（）。

数字电子技术试题及答案一、单项选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑关系是：A. 与逻辑B. 或逻辑C. 非逻辑D. 异或逻辑2. 下列哪个不是数字电路的特点：A. 抗干扰能力强B. 集成度高C. 功耗高D. 可靠性高3. 一个3输入的与门，当所有输入都为高电平时，输出为：A. 低电平B. 高电平C. 悬空D. 随机状态4. 在数字电路设计中，以下哪个不是常用的逻辑门：A. NAND门B. NOR门C. XOR门D. AND-OR-NOT门5. 一个D触发器的初始状态为0，当输入D=1时，时钟信号上升沿触发后，Q端的输出状态为：A. 0B. 1C. 保持不变D. 翻转6. 在数字电路中，计数器的主要功能是：A. 放大信号B. 存储信息C. 计数和分频D. 逻辑判断7. 下列哪个不是触发器的类型：A. SR触发器B. JK触发器C. D触发器D. 三态触发器8. 在数字电路中，一个4位二进制计数器最多可以计数到：A. 4B. 8C. 16D. 329. 一个简单的数字钟电路至少需要多少个计数器：A. 1B. 2C. 3D. 410. 在数字电路中，以下哪个不是同步计数器的特点：A. 所有触发器的时钟信号同步B. 计数速度快C. 结构复杂D. 计数精度高答案：1-5 B A B B B；6-10 C D C B C二、多项选择题（每题3分，共15分）1. 数字电路中常用的逻辑门包括：A. 与门B. 或门C. 非门D. 异或门E. 同或门2. 下列哪些是数字电路的优点：A. 集成度高B. 功耗低C. 抗干扰能力强D. 易于实现大规模集成E. 易于设计和测试3. 触发器的类型包括：A. SR触发器B. JK触发器C. D触发器D. T触发器E. 三态触发器4. 计数器的计数方式包括：A. 同步计数B. 异步计数C. 双向计数D. 递增计数E. 递减计数5. 以下哪些是数字电路设计中常用的优化方法：A. 逻辑简化B. 门电路优化C. 布局优化D. 时序优化E. 电源管理优化答案：1 ABCDE；2 ABCDE；3 ABCD；4 ABCE；5 ABCDE三、填空题（每空1分，共10分）1. 在数字电路中，最基本的逻辑关系包括______、______和非逻辑。

数字电子技术基础试题（一）一、填空题 : （每空1分，共10分）1． (30.25) 10 = ( ) 2 = ( ) 16 。

2 . 逻辑函数L = + A+ B+ C +D = 。

3 . 三态门输出的三种状态分别为：、和。

4 . 主从型JK触发器的特性方程= 。

5 . 用4个触发器可以存储位二进制数。

6 . 存储容量为4K×8位的RAM存储器，其地址线为条、数据线为条。

二、选择题： (选择一个正确的答案填入括号内，每题3分，共30分 )1.设图1中所有触发器的初始状态皆为0，找出图中触发器在时钟信号作用下,输出电压波形恒为0的是：（）图。

图 12.下列几种TTL电路中，输出端可实现线与功能的电路是（）。

A、或非门B、与非门C、异或门D、OC门3.对CMOS与非门电路，其多余输入端正确的处理方法是（）。

A、通过大电阻接地（>1.5KΩ）B、悬空C、通过小电阻接地（<1KΩ）D、通过电阻接V CC4.图2所示电路为由555定时器构成的（）。

A、施密特触发器B、多谐振荡器C、单稳态触发器D、T触发器5.请判断以下哪个电路不是时序逻辑电路（）。

图2A、计数器B、寄存器C、译码器D、触发器6．下列几种A/D转换器中，转换速度最快的是（）。

图2A、并行A/D转换器B、计数型A/D转换器C、逐次渐进型A/D转换器D、双积分A/D转换器7．某电路的输入波形 u I 和输出波形 u O 如图 3所示，则该电路为（）。

图3A、施密特触发器B、反相器C、单稳态触发器D、JK触发器8．要将方波脉冲的周期扩展10倍，可采用（）。

A、10级施密特触发器B、10位二进制计数器C、十进制计数器D、10位D/A转换器9、已知逻辑函数与其相等的函数为（）。

A、B、C、D、10、一个数据选择器的地址输入端有3个时，最多可以有（）个数据信号输出。

A、4B、6C、8D、16三、逻辑函数化简（每题5分，共10分）1、用代数法化简为最简与或式Y= A +2、用卡诺图法化简为最简或与式Y= + C +A D，约束条件：A C + A CD+AB=0四、分析下列电路。

数字电子技术基础试题（一）一、填空题 : （每空1分，共10分）1． (30.25) 10 = ( ) 2 = ( ) 16 。

2 . 逻辑函数L = + A+ B+ C +D = 。

3 . 三态门输出的三种状态分别为：、和。

4 . 主从型JK触发器的特性方程= 。

5 . 用4个触发器可以存储位二进制数。

6 . 存储容量为4K×8位的RAM存储器，其地址线为条、数据线为条。

二、选择题： (选择一个正确的答案填入括号内，每题3分，共30分 )1.设图1中所有触发器的初始状态皆为0，找出图中触发器在时钟信号作用下,输出电压波形恒为0的是：（）图。

图 12.下列几种TTL电路中，输出端可实现线与功能的电路是（）。

A、或非门B、与非门C、异或门D、OC门3.对CMOS与非门电路，其多余输入端正确的处理方法是（）。

A、通过大电阻接地（>1.5KΩ）B、悬空C、通过小电阻接地（<1KΩ）D、通过电阻接V CC4.图2所示电路为由555定时器构成的（）。

A、施密特触发器B、多谐振荡器C、单稳态触发器D、T触发器5.请判断以下哪个电路不是时序逻辑电路（）。

图2A、计数器B、寄存器C、译码器D、触发器6．下列几种A/D转换器中，转换速度最快的是（）。

图2A、并行A/D转换器B、计数型A/D转换器C、逐次渐进型A/D转换器D、双积分A/D转换器7．某电路的输入波形 u I 和输出波形 u O 如图 3所示，则该电路为（）。

图3A、施密特触发器B、反相器C、单稳态触发器D、JK触发器8．要将方波脉冲的周期扩展10倍，可采用（）。

A、10级施密特触发器B、10位二进制计数器C、十进制计数器D、10位D/A转换器9、已知逻辑函数与其相等的函数为（）。

A、B、C、D、10、一个数据选择器的地址输入端有3个时，最多可以有（）个数据信号输出。

A、4B、6C、8D、16三、逻辑函数化简（每题5分，共10分）1、用代数法化简为最简与或式Y= A +2、用卡诺图法化简为最简或与式Y= + C +A D，约束条件：A C + A CD+AB=0四、分析下列电路。

数电期末考试题及答案华工一、选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑关系是（）。

A. 与逻辑B. 或逻辑C. 非逻辑D. 异或逻辑答案：A2. 下列哪个不是数字电路的优点？（）A. 高速度B. 低功耗C. 易于集成D. 体积大答案：D3. 在以下触发器中，具有记忆功能的触发器是（）。

A. 与非门B. 或非门C. D触发器D. 异或门答案：C4. 一个完整的数字系统通常由以下哪两个部分组成？（）A. 模拟部分和数字部分B. 硬件部分和软件部分C. 输入部分和输出部分D. 运算部分和存储部分答案：B5. 以下哪个不是数字电路设计中常用的工具？（）A. 逻辑仿真软件B. 波形发生器C. 模拟示波器D. 电阻测试仪答案：D...（此处省略其他选择题及答案）二、填空题（每题2分，共20分）1. 一个四位二进制计数器可以计数到______。

答案：152. 一个典型的数字电路设计流程包括逻辑设计、______、测试和验证。

答案：电路实现3. 在数字电路中，______是最基本的逻辑单元。

答案：逻辑门4. 一个简单的加法器可以完成二进制数的______和加法运算。

答案：加5. 一个时钟周期包括上升沿和______。

答案：下降沿...（此处省略其他填空题及答案）三、简答题（每题10分，共30分）1. 简述数字电路与模拟电路的区别。

答案：数字电路与模拟电路的主要区别在于信号的形式和处理方式。

数字电路处理的是离散的数字信号，通常只有两个状态，如二进制的0和1，而模拟电路处理的是连续变化的模拟信号，可以有无限多的状态。

数字电路具有更高的抗干扰能力，且易于集成和大规模生产，而模拟电路则在信号处理和放大方面有其优势。

2. 解释什么是时序逻辑电路，并给出一个例子。

答案：时序逻辑电路是一种包含存储元件的数字电路，其输出不仅取决于当前的输入，还取决于电路的历史状态。

例如，一个简单的触发器就是一个时序逻辑电路，它可以存储一个位的信息，并根据输入信号改变其状态。

一、逻辑代数基础(逻辑函数化简、变换) （1小题）1、函数∑∑+=)10,8,6,5,4,3,1()15,13,7,2,0(),,,(d m D C B A Y ，要求：（1）利用卡诺图将Y 化为最简的“与或”表达式；（2）将该最简的“与或”表达式变换为与非-与非式；（3）将该最简的“与或”表达式变换为或非-或非式。

1、解：（1）BD A D C B A Y +'=),,,(（2）))(())((),,,(''•=''+'=BD A BD A D C B A Y（3）用反演定理得：D A B A D B A D C B A Y '+'='+'•=')(),,,( 或利用卡诺图得: D A B A D B A D C B A Y '+'='+'•=')(),,,(则))()(()(),,,(''+'+'+'=''+'=D A B A D A B A D C B A Y二、器件（门电路、触发器、存储器、ADC/DAC ）（8小题）1、写出如图2-1所示电路中门电路的类型，并写出输出端Y 1、Y2、Y 的表达式。

Y 1TTLTTLAB C DY 2R LV CC Y图2-11、答：OC 门)(1'=AB Y )(2'=CD Y )()()(21'+=''==CD AB CD AB Y Y Y2、写出如图2-2所示电路中门电路的类型，并分别写出下图中当控制信号EN=0和EN=1时输出端Y 1、Y 2、Y 的表达式或逻辑状态。

Y图2-22、答： 三态门EN=0时，)(1'=AB Y Y 2为高阻态 )('=AB Y EN=1时，Y 1为高阻态 )(2'=CD Y )('=CD Y3、电路如图2-3所示，写出触发器输入端D 的表达式、是CLK 的上升沿或下降沿触发、触发时次态Q *的表达式，并说明该电路对于输入信号A 来讲相当于哪种逻辑功能的触发器。

数字电子技术基础试题（一）一、填空题 : （每空1分，共10分）1． (30.25) 10 = ( ) 2 = ( ) 16 。

2 . 逻辑函数L = + A+ B+ C +D = 。

3 . 三态门输出的三种状态分别为：、和。

4 . 主从型JK触发器的特性方程= 。

5 . 用4个触发器可以存储位二进制数。

6 . 存储容量为4K×8位的RAM存储器，其地址线为条、数据线为条。

二、选择题： (选择一个正确的答案填入括号内，每题3分，共30分 )1.设图1中所有触发器的初始状态皆为0，找出图中触发器在时钟信号作用下,输出电压波形恒为0的是：（）图。

图 12.下列几种TTL电路中，输出端可实现线与功能的电路是（）。

A、或非门B、与非门C、异或门D、OC门3.对CMOS与非门电路，其多余输入端正确的处理方法是（）。

A、通过大电阻接地（>1.5KΩ）B、悬空C、通过小电阻接地（<1KΩ）D、通过电阻接V CC4.图2所示电路为由555定时器构成的（）。

A、施密特触发器B、多谐振荡器C、单稳态触发器D、T触发器5.请判断以下哪个电路不是时序逻辑电路（）。

图2A、计数器B、寄存器C、译码器D、触发器6．下列几种A/D转换器中，转换速度最快的是（）。

图2A、并行A/D转换器B、计数型A/D转换器C、逐次渐进型A/D转换器D、双积分A/D转换器7．某电路的输入波形 u I 和输出波形 u O 如图 3所示，则该电路为（）。

图3A、施密特触发器B、反相器C、单稳态触发器D、JK触发器8．要将方波脉冲的周期扩展10倍，可采用（）。

A、10级施密特触发器B、10位二进制计数器C、十进制计数器D、10位D/A转换器9、已知逻辑函数与其相等的函数为（）。

A、B、C、D、10、一个数据选择器的地址输入端有3个时，最多可以有（）个数据信号输出。

A、4B、6C、8D、16三、逻辑函数化简（每题5分，共10分）1、用代数法化简为最简与或式Y= A +2、用卡诺图法化简为最简或与式Y= + C +A D，约束条件：A C + A CD+AB=0四、分析下列电路。
