橡胶支座安装方法版

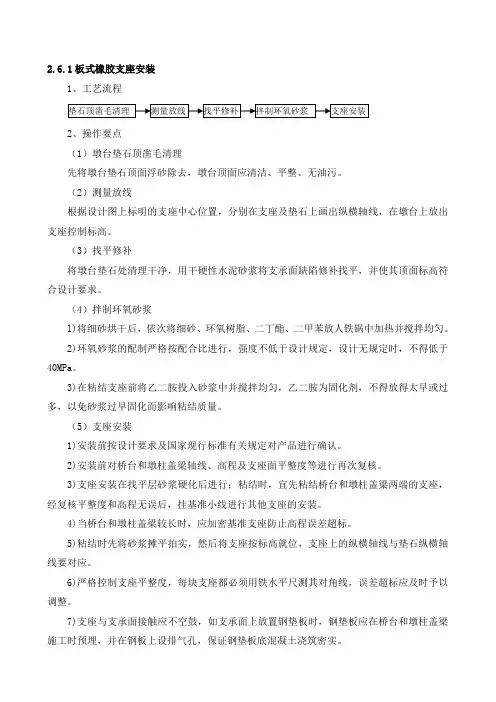

2.6.1板式橡胶支座安装1、工艺流程2、操作要点（1）墩台垫石顶凿毛清理先将墩台垫石顶面浮砂除去，墩台顶面应清洁、平整、无油污。

（2）测量放线根据设计图上标明的支座中心位置，分别在支座及垫石上画出纵横轴线，在墩台上放出支座控制标高。

（3）找平修补将墩台垫石处清理干净，用干硬性水泥砂浆将支承面缺陷修补找平，并使其顶面标高符合设计要求。

（4）拌制环氧砂浆l)将细砂烘干后，依次将细砂、环氧树脂、二丁酯、二甲苯放人铁锅中加热并搅拌均匀。

2)环氧砂浆的配制严格按配合比进行，强度不低于设计规定，设计无规定时，不得低于40MPa。

3)在粘结支座前将乙二胺投入砂浆中并搅拌均匀，乙二胺为固化剂，不得放得太早或过多，以免砂浆过早固化而影响粘结质量。

（5）支座安装1)安装前按设计要求及国家现行标准有关规定对产品进行确认。

2)安装前对桥台和墩柱盖梁轴线、高程及支座面平整度等进行再次复核。

3)支座安装在找平层砂浆硬化后进行；粘结时，宜先粘结桥台和墩柱盖梁两端的支座，经复核平整度和高程无误后，挂基准小线进行其他支座的安装。

4)当桥台和墩柱盖梁较长时，应加密基准支座防止高程误差超标。

5)粘结时先将砂浆摊平拍实，然后将支座按标高就位，支座上的纵横轴线与垫石纵横轴线要对应。

6)严格控制支座平整度，每块支座都必须用铁水平尺测其对角线，误差超标应及时予以调整。

7)支座与支承面接触应不空鼓，如支承面上放置钢垫板时，钢垫板应在桥台和墩柱盖梁施工时预埋，并在钢板上设排气孔，保证钢垫板底混凝土浇筑密实。

（6）其他板式橡胶支座安装1)滑板式支座安装①滑板式支座的不锈钢板表面不得有损伤、拉毛等缺陷，不锈钢板与上垫板采用榫槽结合时，上垫板开槽方向应与滑动方向垂直；②滑板式支座安装时，支座与不锈钢板安装位置应视气温而定，不锈钢板滑板应留有足够的长度，防止伸缩时支座滑出滑道。

2)四氟板支座安装时，其表面应用丙酮或酒精擦干净，储油槽应注满硅脂。

3)坡型板式橡胶支座上的箭头要与桥梁合成坡度的方向相对应。

盆式橡胶支座施工方法一、施工准备1.检查施工图纸，了解支座的尺寸、数量、安装位置等要求。

2.检查橡胶支座的质量和规格是否符合要求。

3.准备好施工所需的工具和器材，如橡胶锤、电动工具等。

二、基础处理1.清理基础表面的灰尘、杂物等，确保基础表面干燥、平整、无结块和起沙现象。

2.铺设垫层，通常使用红土、砂浆等材料进行填充，使其与基础表面完全粘结，并确保垫层的厚度与图纸要求一致。

三、橡胶支座安装1.根据图纸要求，确定橡胶支座的安装位置，并在基础上进行标记。

2.将橡胶支座按照规格和数量摆放在标记位置上，并进行初步调整。

3.检查支座与基础的垂直度和平面度，调整支座的位置，确保其与基础垂直、平整连接。

4.使用橡胶锤将支座与基础进行打磨连接，确保两者之间的粘结牢固。

5.安装完毕后，用水泥浆对支座和基础的连接处进行填充密封，防止水泥渗透和水分蒸发损害支座。

四、检查及验收1.检查橡胶支座安装是否符合设计要求，包括支座位置、垂直度、平整度等。

2.检查支座的质量和规格是否符合要求，包括硬度、耐磨性、耐油性等。

3.进行橡胶支座的验收，确保支座的安装质量和功能。

五、施工注意事项1.在安装过程中，需要注意橡胶支座的保护，避免受到机械或化学侵蚀。

2.在进行橡胶支座的固定时，需要使用适当的挡块或支撑物，避免其变形或损坏。

3.在安装过程中，需要注意施工人员的安全，并对施工现场进行清理和整理。

以上是盆式橡胶支座的施工方法的详细介绍。

在实际施工中，需要严格按照图纸要求进行操作，并注意施工细节和安全事项。

只有确保支座的正确安装和质量，才能有效地发挥其减震、隔音的作用，提高建筑物或桥梁的稳定性和安全性。

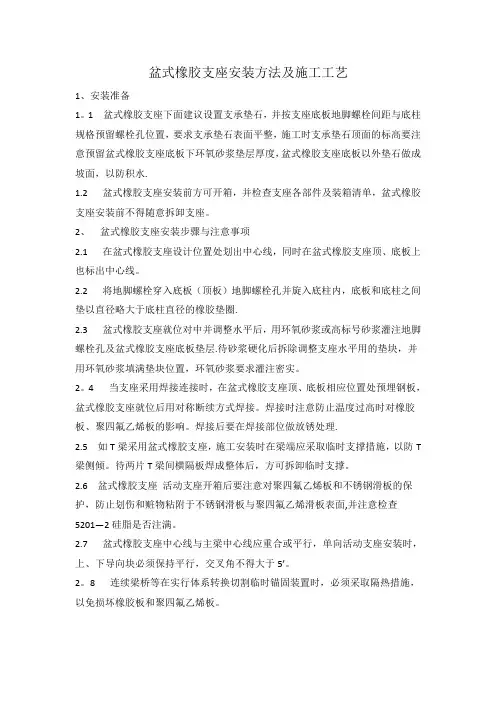

盆式橡胶支座安装方法及施工工艺1、安装准备1。

1 盆式橡胶支座下面建议设置支承垫石，并按支座底板地脚螺栓间距与底柱规格预留螺栓孔位置，要求支承垫石表面平整，施工时支承垫石顶面的标高要注意预留盆式橡胶支座底板下环氧砂浆垫层厚度，盆式橡胶支座底板以外垫石做成坡面，以防积水.1.2 盆式橡胶支座安装前方可开箱，并检查支座各部件及装箱清单，盆式橡胶支座安装前不得随意拆卸支座。

2、盆式橡胶支座安装步骤与注意事项2.1 在盆式橡胶支座设计位置处划出中心线，同时在盆式橡胶支座顶、底板上也标出中心线。

2.2 将地脚螺栓穿入底板（顶板）地脚螺栓孔并旋入底柱内，底板和底柱之间垫以直径略大于底柱直径的橡胶垫圈.2.3 盆式橡胶支座就位对中并调整水平后，用环氧砂浆或高标号砂浆灌注地脚螺栓孔及盆式橡胶支座底板垫层.待砂浆硬化后拆除调整支座水平用的垫块，并用环氧砂浆填满垫块位置，环氧砂浆要求灌注密实。

2。

4 当支座采用焊接连接时，在盆式橡胶支座顶、底板相应位置处预埋钢板，盆式橡胶支座就位后用对称断续方式焊接。

焊接时注意防止温度过高时对橡胶板、聚四氟乙烯板的影响。

焊接后要在焊接部位做放锈处理.2.5 如T梁采用盆式橡胶支座，施工安装时在梁端应采取临时支撑措施，以防T 梁侧倾。

待两片T梁间横隔板焊成整体后，方可拆卸临时支撑。

2.6 盆式橡胶支座活动支座开箱后要注意对聚四氟乙烯板和不锈钢滑板的保护，防止划伤和赃物粘附于不锈钢滑板与聚四氟乙烯滑板表面,并注意检查5201—2硅脂是否注满。

2.7 盆式橡胶支座中心线与主梁中心线应重合或平行，单向活动支座安装时，上、下导向块必须保持平行，交叉角不得大于5’。

2。

8 连续梁桥等在实行体系转换切割临时锚固装置时，必须采取隔热措施，以免损坏橡胶板和聚四氟乙烯板。

板式橡胶支座施工方案(施工工艺范本一：板式橡胶支座施工方案1. 施工前准备1.1 材料准备1.1.1 主要材料：板式橡胶支座、钢板、螺栓、垫片等。

1.1.2 辅助材料：橡胶涂料、防腐涂料等。

1.2 设备准备1.2.1 起重设备：吊车、起重机等。

1.2.2 砼浇筑设备：混凝土搅拌机、泵车等。

1.2.3 整平设备：水平仪、激光仪等。

2. 施工工艺2.1 基础处理2.1.1 清理基础：清除基础表面杂物和污垢。

2.1.2 查修基础：检查基础是否存在裂缝、沉降等问题，并进行修补。

2.2 安装钢板2.2.1 钢板安装：将预制的钢板安装在基础上，保持水平和垂直。

2.2.2 钢板固定：使用螺栓和垫片将钢板固定在基础上。

2.2.3 检查钢板：检查钢板安装是否符合要求。

2.3 安装橡胶支座2.3.1 将预制的橡胶支座放置在钢板上。

2.3.2 调整支座高度：根据需要，调整橡胶支座的高度。

2.3.3 固定支座：使用螺栓和垫片将橡胶支座固定在钢板上。

2.4 浇筑混凝土2.4.1 预备浇筑：将混凝土预先配好。

2.4.2 浇筑混凝土：将混凝土倒入橡胶支座周围，确保充分填充。

2.4.3 整平混凝土：使用整平设备对混凝土进行整平处理。

3. 施工质量控制3.1 材料验收：对橡胶支座、钢板等材料进行验收。

3.2 施工过程检查：对施工过程进行定期检查，确保施工质量。

3.3 施工结束检查：对施工结束后的工程进行终验，确保工程质量。

附件：施工现场照片、橡胶支座产品说明书、钢板材料报告等。

法律名词及注释：1. 橡胶支座：指用于承受和传递荷载的橡胶制品。

2. 基础处理：指在安装结构物前对基础进行清理和修补的工作。

3. 整平设备：指用于调整地面或混凝土表面水平度的专用设备。

范本二：板式橡胶支座施工方案1. 施工前准备1.1 材料准备1.1.1 主要材料：板式橡胶支座、钢板、螺栓、垫片等。

1.1.2 辅助材料：橡胶涂料、防腐涂料等。

1.2 设备准备1.2.1 起重设备：吊车、起重机等。

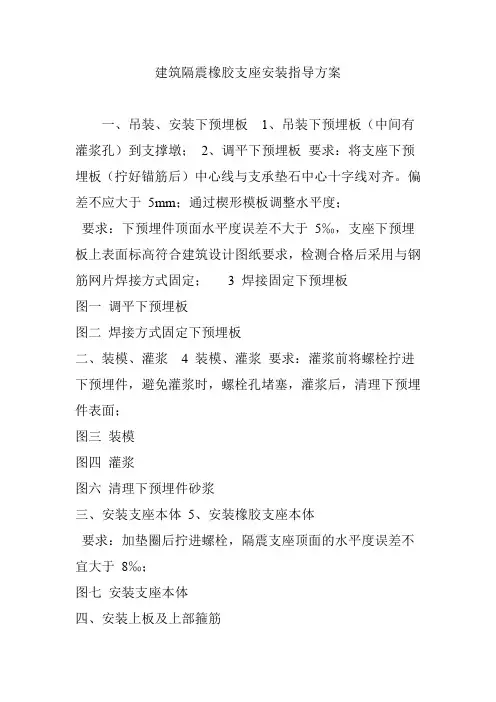

建筑隔震橡胶支座安装指导方案
一、吊装、安装下预埋板1、吊装下预埋板（中间有灌浆孔）到支撑墩；2、调平下预埋板要求：将支座下预埋板（拧好锚筋后）中心线与支承垫石中心十字线对齐。

偏差不应大于5mm；通过楔形模板调整水平度；
要求：下预埋件顶面水平度误差不大于5‰，支座下预埋板上表面标高符合建筑设计图纸要求，检测合格后采用与钢筋网片焊接方式固定； 3 焊接固定下预埋板
图一调平下预埋板
图二焊接方式固定下预埋板
二、装模、灌浆 4 装模、灌浆要求：灌浆前将螺栓拧进下预埋件，避免灌浆时，螺栓孔堵塞，灌浆后，清理下预埋件表面；
图三装模
图四灌浆
图六清理下预埋件砂浆
三、安装支座本体5、安装橡胶支座本体
要求：加垫圈后拧进螺栓，隔震支座顶面的水平度误差不宜大于8‰；
图七安装支座本体
四、安装上板及上部箍筋
图八安装上预埋件。

安装前的准备工作。

首先，对支座进行检查和验收，确保所有橡胶支座都配有产品合格证书；然后，检查垫石混凝土的强度是否符合设计要求，以及支座垫石顶面的标高是否准确且一致；如果梁体为一端安置两个支座的情况，需严格控制两个支承垫石顶面标高的水平误差，相对误差不得超过3mm；对于不符合设计要求的标高和平整度，可使用干硬性水泥砂浆抹平。

支座安装。

在墩台垫石顶面去除浮砂，确保表面清洁、平整、无油污；在支承垫石上按设计图纸标出支座位置中心线，同时在橡胶支座上也标出十字交叉中心线；将橡胶支座安放在垫石上，使支座中心线与墩台上的设计中心线重合，确保支座准确就位；对于预制梁，还需保证梁底与垫石顶面平行、平整，以便与橡胶支座全面密贴。

安装调整。

在安装T型梁支座时，若支座比梁肋底宽，需在支座与梁之间加设钢筋混凝土垫块或厚钢板作过渡，以免局部超载；安装后，橡胶支座顶面应保持水平；如果发现个别支座脱空或不均匀受力，可使用千斤顶顶起梁端，在支座上下表面涂抹环氧树脂砂浆，再次落梁，使一片梁两端的支座处于同一平面内。

注意事项。

矩形支座短边应与顺桥方向平行安置，圆形支座则无需考虑方向性，只需将支座圆心与设计位置中心重合；如果梁体有纵向坡度，按坡度调整支座位置；对于四氟滑板支座，还需注意储油凹坑内应充满硅脂润滑剂，以及与不锈钢板面的接触要求。

隔震橡胶支座施工方法隔震橡胶支座是一种常见的结构支座，被广泛应用于桥梁、大型建筑物、机械设备等众多领域，具有良好的隔震效果和承载能力。

本文将介绍隔震橡胶支座的施工方法，以便工程师和施工人员能够正确、安全地进行施工。

1. 施工前准备在进行隔震橡胶支座的施工之前，需要进行一系列的准备工作。

首先，要仔细查看设计图纸和相关技术文件，了解隔震橡胶支座的规格、型号和施工要求。

其次，需要组织人员进行技术培训，确保每个施工人员都掌握了操作技巧和安全注意事项。

另外，还需要检查施工设备和工具的完好性，确保能够正常使用。

2. 材料准备隔震橡胶支座的施工需要准备一些材料，包括隔震橡胶支座、轴销、螺栓、垫片等。

在购买这些材料时，要选择质量可靠的产品，确保其符合设计要求和相关标准。

3. 施工步骤（1）清理基础：在进行支座施工之前，需要先清理基础表面，确保其平整、清洁。

如有杂物、污垢等，应及时清除。

（2）安装橡胶支座：按照设计要求，将预制的隔震橡胶支座放置在基础上。

在安装过程中，要注意支座的方向和位置，确保其与相邻构件之间的间隙符合设计要求。

（3）固定支座：安装橡胶支座后，需要使用轴销、螺栓和垫片等连接件将支座固定在基础和上部构件上。

螺栓要逐个安装并适当拧紧，确保支座与构件之间的连接牢固可靠。

（4）检查和调整：在支座固定后，还需要进行一系列的检查和调整工作。

首先，要检查支座的水平和垂直度，确保其安装位置正确。

其次，要进行刚度调整，根据设计要求和实际情况，调整支座的刚度，以实现最佳的隔震效果。

4. 施工注意事项在进行隔震橡胶支座施工时，需要注意以下几点：（1）安全第一：施工人员要穿戴合适的劳动防护用具，如安全帽、安全鞋等。

施工现场要设立警示标志，确保施工安全。

（2）按要求施工：支座的施工要按照设计要求和相关规范进行，避免任意更改或省略施工步骤。

（3）质量控制：在施工过程中，要进行质量控制，对隔震橡胶支座进行检验，确保其质量合格。

板式橡胶支座安装方案简介板式橡胶支座是一种新型支座，也是现今建筑中常用的一种支座。

它是由上、下两个钢板之间夹一个(或多个) 大型橡胶垫组成，具有减震、减振、降噪的功能。

在建筑和桥梁工程中，板式橡胶支座通常用于桥墩或桥面与梁体之间的连接，所以安装质量的好坏直接关系到整个工程的安全性和实用性。

安装前准备工作在安装板式橡胶支座之前，需要检查现场平面度和高程的误差，模板是否符合设计要求，是否存在毛刺、蜂窝等缺陷，否则会影响板式橡胶支座的安装效果。

此外，还需要检查板式橡胶支座本身，观察有无断裂、裂纹、气泡、硬块等异常情况，并确认橡胶垫的品种和性能是否符合设计要求。

安装步骤步骤一：清洁基础面和支座底面首先要清除基础面和支座底面的油污、灰尘、杂物等。

并用钢丝刷除去表面氧化物，以确保基础面能够与支座底面紧密粘合。

步骤二：检查支座定位将支座放到预先准备好的基础上，确保其位置、方向和高程的准确。

步骤三：安装支座把橡胶垫放在板式橡胶支座底面上，再用搭铁或紧固件将上、下钢板压紧，使橡胶垫充分填充在钢板之间。

若钢板间有异物嵌入，应将异物挑出，才能继续安装工作。

步骤四：调整支座水平用水平仪检查支座的水平度，如不在规定范围内可在支座底面加垫片调整，使其达到标准的平整度。

步骤五：检查支座间隙检查支座与基础或钢筋之间的间隙，如不符合设计要求，则需加垫或减少底衬板的数量。

注意事项在板式橡胶支座的安装过程中，需要注意以下几点：1.基础的整平度，决定了板式橡胶支座的稳定性，要保持基础面干净平整，不能有影响支座安装的障碍物。

2.同一桥墩或桥肋上不应发生支座高差，不同桥墩或桥肋处的支座高度及支座高差应符合设计要求。

3.在支座安装过程中，应密切沟通协调，统一认识，遵循标准安装程序，确保整个过程的质量检验，以达到质量优良、环保安全的效果。

本文主要介绍了板式橡胶支座的安装方案、安装前的准备工作、安装步骤以及注意事项等。

要保障工程安全和质量，正确安装板式橡胶支座至关重要。

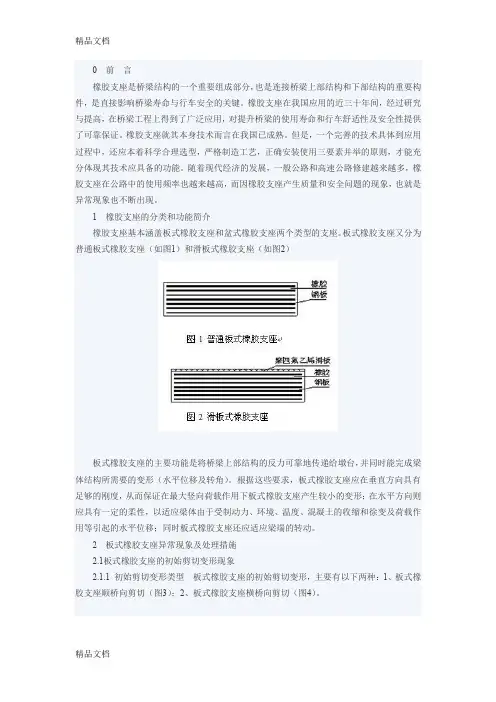

0 前言橡胶支座是桥梁结构的一个重要组成部分，也是连接桥梁上部结构和下部结构的重要构件，是直接影响桥梁寿命与行车安全的关键。

橡胶支座在我国应用的近三十年间，经过研究与提高，在桥梁工程上得到了广泛应用，对提升桥梁的使用寿命和行车舒适性及安全性提供了可靠保证。

橡胶支座就其本身技术而言在我国已成熟。

但是，一个完善的技术具体到应用过程中，还应本着科学合理选型，严格制造工艺，正确安装使用三要素并举的原则，才能充分体现其技术应具备的功能。

随着现代经济的发展，一般公路和高速公路修建越来越多，橡胶支座在公路中的使用频率也越来越高，而因橡胶支座产生质量和安全问题的现象，也就是异常现象也不断出现。

1 橡胶支座的分类和功能简介橡胶支座基本涵盖板式橡胶支座和盆式橡胶支座两个类型的支座。

板式橡胶支座又分为普通板式橡胶支座（如图1）和滑板式橡胶支座（如图2）板式橡胶支座的主要功能是将桥梁上部结构的反力可靠地传递给墩台，并同时能完成梁体结构所需要的变形（水平位移及转角）。

根据这些要求，板式橡胶支座应在垂直方向具有足够的刚度，从而保证在最大竖向荷载作用下板式橡胶支座产生较小的变形；在水平方向则应具有一定的柔性，以适应梁体由于受制动力、环境、温度、混凝土的收缩和徐变及荷载作用等引起的水平位移；同时板式橡胶支座还应适应梁端的转动。

2 板式橡胶支座异常现象及处理措施2.1板式橡胶支座的初始剪切变形现象2.1.1 初始剪切变形类型板式橡胶支座的初始剪切变形，主要有以下两种：1、板式橡胶支座顺桥向剪切（图3）；2、板式橡胶支座横桥向剪切（图4）。

实际工程中出现以上两种情况的一般在板式橡胶支座安装就位，梁体落梁或现浇梁拆除模板后的近期内表现较为普遍。

出现这类异常现象的原因1、是由于环境温度的变化和混凝土的收缩徐变而导致。

2、是由于落梁过程中在板式橡胶支座受到初始压力后人为的移动梁体而导致。

2.1.2 应对措施避免第一种异常现象的方法，可以采用交通部公路规划设计院一九八八年组织汇编的《板式橡胶支座》一书中指出的：安装板式橡胶支座最好在年平均气温时进行，以减少由于环境温度变化而造成梁体膨胀或收缩给板式橡胶支座造成的不应有的初始剪切变形。

广河县买家巷镇曹家坡村邓家沟桥桥梁板式橡胶支座的安装与施工方案现浇梁安装橡胶支座较方便。

施工顺序如下：⑴、先将墩台垫石顶面去除浮沙，表面应清洁、平整无油污。

若墩台垫石的标高差距过大，可用水泥砂浆调整。

⑵、在支承垫石上按设计图标出支座位置中心线，同时在橡胶支座上也标上十字交叉中心线。

将橡胶支座安放在支座垫石上，使支座的中心线同墩台上设计位置中心相重合，支座就位准确。

⑶、同一片梁的两个或四个支座应处于同一平面上，为方便找平，可于浇注前在橡胶支座与垫石间铺涂一层水泥砂浆，让支座在重力下自动找平。

⑷在浇注砼梁体前,在橡胶支座上需加设一块比支座平面稍大的支承钢板，钢板上焊锚固钢筋与梁体相连接.将此支承钢板视作现浇梁模板的一部分进行浇注.为防止漏浆，可在支承钢板之间四周空隙处，用纱回丝，油灰或软木板填设.以后在拆除模板时，再将填充物除去，按以上施工可使支座上下面同梁底钢板、垫石顶面全部密贴。

预制梁橡胶支座的安装。

安装好预制梁橡胶支座的关键，在于尽可能地保证梁底与垫石顶面的平行、平整使其同橡胶支座上下面全部密贴,避免偏压、脱空、不均匀支承的发生。

施工顺序如下：⑴、先按现浇梁⑴处理好支承垫石。

⑵、预制梁同支座接触的底平面应保证水平与平整。

若有蜂窝或倾斜度应预先用水泥砂浆捣实、整平。

⑶橡胶支座的正确就位。

先按现浇梁⑵将橡胶支座在墩台垫石上按设计中心位置就位。

T型梁的纵轴线应同支座中心线相重合；板梁与箱梁的纵轴线应与支座中心线相平行。

为落梁准确,在架第一跨板梁或箱梁时，可在梁底划好两个支座的十字位置中心线，在梁端立面上标出两个支座位置中心线的沿直线;落梁时同墩台上的位置中心线相吻合.以后数跨可依第一跨梁为基准落梁。

⑷、梁落梁时应平稳，防止支座偏心受压或产生初始剪切变形.⑸、在安放T梁支座时,若支座比梁肋宽，则在支座与梁底之间加设比支座略大的钢筋混凝土垫块或厚钢板作过渡，以免橡胶支座局部超载、应力集中。

该钢筋混凝土垫块或钢板应同梁底用环氧树脂砂浆粘结.⑹、橡胶支座安装落梁后，一般情况下，其顶面应保持水平.预应力简支梁，其支座顶面可略微后倾；非预应力简支梁其支座顶面可略微前倾,但倾斜角不得超过5’。

预制粱盆式橡胶支座安装工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!预制粱盆式橡胶支座安装工艺流程一、准备工作阶段在进行预制粱盆式橡胶支座的安装之前，需要进行一系列准备工作。

桥梁橡胶支座安装方法1. 确定桥梁橡胶支座的位置：在安装橡胶支座之前，需要准确地确定每个支座的位置。

这可以通过绘制桥梁结构的设计图纸来确定。

2. 准备安装基座：在安装橡胶支座之前，必须确保桥墩或梁端的基座已经建造完成。

这些基座是支撑桥梁橡胶支座的重要结构。

3. 清洁基座表面：在安装橡胶支座之前，必须仔细清洁基座表面。

这可以通过使用清洁剂和清洁工具，如刷子或高压水枪来完成。

确保表面光滑且无尘。

4. 安装橡胶支座：将橡胶支座放置在基座上，确保支座的底部与基座表面紧密接触，并且支座的上表面与桥梁下部分紧密结合。

确保支座正确放置，并且没有任何空隙或错位。

5. 防止移位：一旦橡胶支座安装在基座上，需要采取适当的措施来防止支座在使用中发生移位。

这可以通过使用金属螺栓或其他固定装置来实现。

6. 固定橡胶支座：使用适当的紧固材料，如螺栓或固定夹具，将橡胶支座固定在基座上。

确保支座牢固固定，并且不会在桥梁使用期间松动或移位。

7. 安装支座嵌入件：有时，在橡胶支座的上表面安装支座嵌入件。

这些嵌入件可用于固定桥梁上部结构，如梁或板，以确保它们正确与橡胶支座连接。

8. 进行负载测试：在完成橡胶支座的安装后，需要进行负载测试，以确保支座能够承受设计荷载。

这可以通过施加预定的水平或垂向力来完成，并通过测量支座的变形来评估其性能。

9. 注射填缝材料：在安装橡胶支座后，需要将填缝材料注入支座周围的缝隙中，以确保支座与基座之间的紧密结合。

填缝材料可以是橡胶密封剂或其他特殊设计的填缝材料。

10. 管理和维护：一旦橡胶支座安装完成，需要定期进行管理和维护工作，以确保支座的性能和寿命。

这包括检查支座的状态，及时更换磨损或损坏的支座，以及清洁支座表面以防止积聚杂物。

一、工程概况本工程采用盆式橡胶支座，用于桥梁上部结构的支承与转动。

盆式橡胶支座具有良好的抗震、抗裂性能，适用于各类桥梁工程。

本方案将详细阐述盆式橡胶支座的安装施工方法及注意事项。

二、施工准备1. 材料准备：盆式橡胶支座、环氧砂浆、锚栓、垫石、模板、钢楔形块等。

2. 工具准备：鼓风机、水准仪、钢卷尺、扳手、锤子等。

3. 人员准备：施工人员、监理人员、技术人员等。

三、施工方法1. 座浆法安装：（1）将垫石预留支座锚栓孔，垫石表面凿毛。

（2）用砂浆填充满锚栓孔和垫石顶面支座安装区域，垫石顶面砂浆应做成中间高四周低，不流动。

（3）支座连接成整体后，按正确方向安装于砂浆上，调整至设计标高（可采用钢楔形块调整和支撑支座）。

（4）待砂浆固化达到设计强度后，即可打模板绑扎梁体钢筋，然后浇筑梁体。

2. 重力灌浆法安装：（1）先将支座安装于梁底，将梁体吊装到位后临时支撑。

（2）调整到设计标高后，支座底面距离垫石顶面约2-3cm。

（3）在垫石顶面支座四周支回“L”型模板（垫石表面凿毛，预留孔清理干净）。

（4）将配合好的环氧砂浆采用重力方式由支座底中心灌注到预留孔和支座底面，砂浆应高出支座底面约1cm左右。

（5）待砂浆达到设计强度后，即可拆除临时支撑和模板。

四、施工注意事项1. 施工前，应仔细阅读设计图纸，了解盆式橡胶支座的规格、型号及安装要求。

2. 安装过程中，注意支座各部件的清洁，避免杂质进入支座内部。

3. 座浆法安装时，砂浆应均匀填充，不得有空洞。

4. 重力灌浆法安装时，注意控制灌浆速度，防止砂浆溢出。

5. 施工过程中，应定期检查支座水平度，确保满足设计要求。

6. 施工完成后，应对支座进行养护，确保砂浆达到设计强度。

五、施工进度安排1. 施工准备：1天。

2. 座浆法安装：2天。

3. 重力灌浆法安装：2天。

4. 养护：3天。

总计：8天。

六、质量保证措施1. 严格按照设计图纸和施工规范进行施工。

2. 对施工人员进行技术培训，提高施工质量。

盆式橡胶支座的安装步骤、注意事项及布置一、公路桥梁盆式橡胶支座的安装步骤(1 盆式支座下面应设置支承垫石, 支承垫石混凝土强度等级不宜低于 C40. 垫石高度应考虑支座安装、养护和更换的方便.支承垫石及墩顶混凝土应该按 JTG D62-2004的局部承压部件要求配置相应的钢筋网.墩台顶面需按锚固套筒规格、数量预留栓孔.预留栓孔的直径和深度大于套筒直径和长度 50米米~60米米,中心偏差不应超过 10米米 .(2支座运输到现场后,应该开箱检查支座各部分零件及装箱单,检查合格后再放入包装箱,安装时再开箱.(3活动支座在开箱后应该注意对聚四氟乙烯板和不锈钢冷轧钢板的保护,防止划伤或者有赃物附着在乙烯板和冷轧钢板的表面,并且检查 5201-2硅脂是否注满.(4支座安装时,支承垫石顶面应该凿毛,并用清水冲去垫石上面的杂物,待垫石表面干燥后,在锚固螺栓孔位置以外的支承垫石顶面涂满环氧砂浆调平层,支座就位后、对中并调整水平后,用垫块将支座垫起,用环氧砂浆或强度等级较高的砂浆灌注套筒周围空隙及支座底板四周未填满环氧砂浆的位置,并且将砂浆捣实,完工后应该将支座底板以外溢出的砂浆清理干净,砂浆硬化后再拆去支座垫块.(5有纵坡的桥梁,在支座顶板长度范围内的桥梁梁底,设计时应该将该部位梁底用预埋钢板调直水平, 支座顶板范围内的混凝土应该按 JTG D62-2004进行局部承压计算并配置相应的钢筋网. 活动支座安装时应该考虑温度的变化.(6双向和单项活动支座安装时,要特别注意检查聚四氟乙烯板,聚四氟乙烯板的主要滑移方向应与桥梁顺桥向相一致.(7支座中心线应该与主梁中心线重合或平行,单向活动支座安装时,顶板导向块和中间钢板的导向滑调应该保持平行,交叉角度不大于5‘ .(8在桥梁实行体系转换要切割临时锚固安装时,要采取隔热措施,这样可以避免损坏橡胶板和聚四氟乙烯板.(9安装完毕检验合格后,拆除连接构件,安装防尘围板. [3]二、注意事项1、建议在墩、台顶面设置支座垫石.2、盆式支座安装前应拆箱作全面检查及进行清洁.除去油污,特别是不锈钢与填充聚四氟乙烯板的相对滑移面应用丙酮或酒精仔细擦洗干净,支座其它各件也应擦洗干净,支座内不得涂刷防锈油.3、支座除标高必须符合设计要求外,为确保支座的使用性能,须保证三个方向的平面水平.4、支座上、下各部件纵横向必须对中,或由于安装时温度与设计温度不同,支座纵向上下各部件错开的距离必须与计算值相等.5、支座中心线与主梁中心线应重合或保持平行.6、连续桥梁实行体系转换时,必须在支座和硫磺水泥浆块之间采取隔热措施,以免损坏填充四氟乙烯板和橡胶块.三、盆式支座布置桥梁支座的布置主要和桥梁的结构形式有关.通常在布置支座时需要考虑以下的基本原则:(1上部结构是空间结构时,支座应能同时适应桥梁顺桥向(X 方向和横桥向(Y 方向的变形;(2支座必须能可靠的传递垂直和水平反力;(3支座应使由于梁体变形所产生的纵向位移、横向位移和纵、恒向转角应尽可能不受约束;(4铁路桥梁通常必须在每联梁体上设置一个固定支座;(5当桥梁位于坡道上,固定支座一般应设在下坡方向的桥台上;(6当桥梁位于平坡上,固定支座宜设在主要行车方向的前端桥台上;(7固定支座宜设置在具有较大支座反力的地方;(8在同一桥墩上的几个支座应具有相近的转动刚度 ;(9连续梁可能发生支座沉陷时,应考虑制作高度调整的可能性.总之,桥梁支座的布置原则是既要便于传递支座反力,又要使支座能充分适应梁体的自由变形。

隔震橡胶支座施工方法隔震橡胶支座是一种用于建筑结构中的重要支撑装置，其主要作用是通过橡胶的弹性特性来减小或阻断地震等外力对建筑物的传导和影响。

在建筑工程中，隔震橡胶支座的施工是一个关键的环节，本文将介绍隔震橡胶支座的施工方法，并提供一些建议和注意事项。

一、准备工作在进行隔震橡胶支座施工之前，需要进行一系列的准备工作。

首先，需要仔细查看设计图纸和相关技术文件，了解隔震橡胶支座的型号、规格和数量等信息。

其次，要检查隔震橡胶支座的外观质量，确保没有破损或变形等缺陷。

同时，还需要准备好施工所需的工具和设备，例如起重机、吊具、扳手等。

二、安装支座1. 清理基础：在进行隔震橡胶支座施工之前，需要先清理基础表面的灰尘、油污等杂物，以确保支座与基础之间的粘结牢固。

2. 定位：根据设计要求，确定隔震橡胶支座的位置和方向，并进行标记。

3. 固定支座：将隔震橡胶支座放置在预定位置，使用螺栓或焊接等方式将其固定在基础上。

确保支座与基础之间保持垂直和水平。

4. 安装调整装置：根据设计要求，在支座上安装调整装置，以便调整和控制支座的垂直和水平度。

三、调整和测试1. 调整：在安装完隔震橡胶支座后，需要进行调整，确保支座的垂直和水平度符合设计要求。

可以通过调整装置来进行微调。

2. 测试：在完成支座的调整后，需要进行隔震橡胶支座的测试，以验证其隔震性能是否满足设计要求。

常见的测试方法包括纵向和横向的位移测量、垂直和水平的刚度测试等。

四、施工质量控制隔震橡胶支座的施工质量直接关系到建筑物的安全性和性能，因此需要进行严格的质量控制。

在施工过程中，应遵循以下原则：1. 材料质量：使用符合相关标准和要求的橡胶材料，保证其品质可靠。

2. 尺寸规格：严格按照设计要求进行施工，确保隔震橡胶支座的尺寸和规格符合设计要求。

3. 安装精度：在安装过程中，要保证支座与基础之间的垂直和水平度满足要求，并且支座与结构之间的粘结牢固。

4. 测试合格：在施工完成后，要进行隔震橡胶支座的测试和验收，确保其性能符合设计要求。

在桥梁工程施工中，板式橡胶支座施工与安装往往被施工单位认为施工比较简单而不予以重视，给桥梁的使用带来了隐患，其实板式橡胶支座处于桥梁上、下部构造连接点的重要位置，是将上部的车辆荷载和结构荷载传递到下部构造的重要构件，它的可靠程度直接影响桥梁结构的安全度和耐久性。

因此除了确保橡胶支座的设计造型合理，及加工质量符合技术标准外，正确的施工与安装是橡胶支座应用成功与否的关键所在。

1、支承垫石的设置为了保证工程安装质量以及安装、调整和更换支座的方便，无论是采用现浇梁法还是预制梁法施工，不管是采用什么规格型式的支座，都必须在墩台顶设置支撑垫石。

、支承垫石的平面尺寸大小应能承受上部结构荷载为宜，一般长度与宽度应比橡胶支座大10CM左右。

垫石的高度要大于6CM，使梁底与桥墩顶有足够的空间高度，以便安置千斤顶，更换支座。

、支承垫石内应布置钢筋网，竖向钢筋与墩台内钢筋焊接在一起。

浇筑垫石用的水泥标号应高于300号，支撑垫石要求表面平整但不光滑。

、各支承垫石顶面标高应符合设计要求。

特别是一片梁安装两个或四个支座时，各支承垫石平面要一致，以免发生偏压，初始剪切和受力不均匀而变形。

2、普通板式橡胶支座的安装、现浇梁安装橡胶支座比较方便。

施工程序如下、保持墩台垫石顶面清洁。

如果支承垫石标高差距过大，可以用水泥砂浆进行调整。

、在支承垫石上按设计图标出中心，安装时橡胶支座的中心与支承垫石中心线要吻合，以确保支座就位准确。

、当同一片梁需两个或四个支座时，为方便找平，可以在支承垫石和支座之间铺一层水泥砂浆，让支座在桥梁体的压力下自动找平。

、在浇注梁体前，在支座上放置一块比支座平面稍大的支承钢板，钢板上焊接锚固钢筋与梁体连接，并把支承钢板视作浇梁模板的一部分进行浇注，按以上方法进行，可以使支座与梁底钢板及垫石顶面全部密贴。

、预制梁橡胶支座的安装：安装好预制梁橡胶支座的关键在于保证梁底在垫石顶面的平行、平整，使其和支座上、下表面全部密贴，不得出现偏压、脱空和不均匀支承受力现象。
