《工程测量》教案

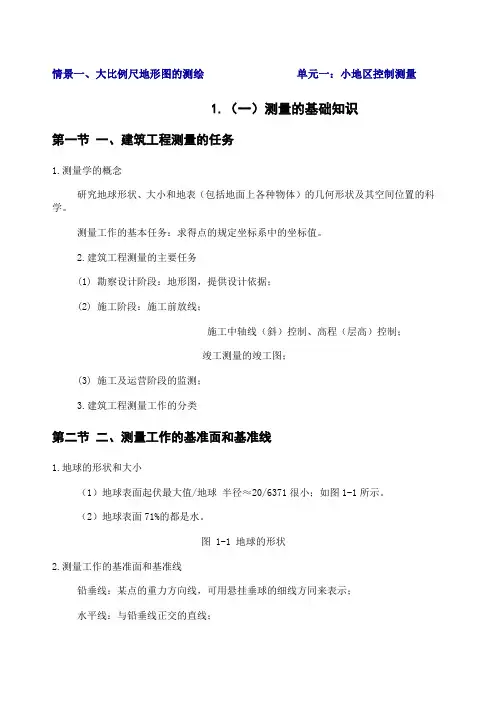

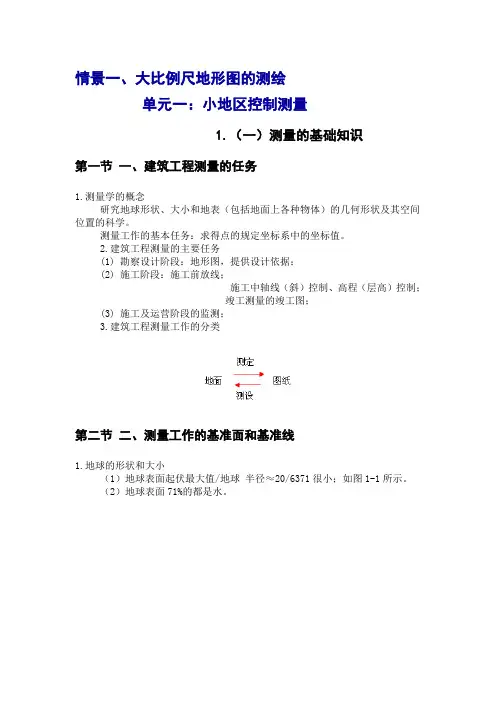

情景一、大比例尺地形图的测绘单元一：小地区控制测量1.（一）测量的基础知识第一节一、建筑工程测量的任务1.测量学的概念研究地球形状、大小和地表（包括地面上各种物体）的几何形状及其空间位置的科学。

测量工作的基本任务：求得点的规定坐标系中的坐标值。

2.建筑工程测量的主要任务(1) 勘察设计阶段：地形图，提供设计依据；(2) 施工阶段：施工前放线；施工中轴线（斜）控制、高程（层高）控制；竣工测量的竣工图；(3) 施工及运营阶段的监测；3.建筑工程测量工作的分类第二节二、测量工作的基准面和基准线1.地球的形状和大小（1）地球表面起伏最大值/地球半径≈20/6371很小；如图1-1所示。

（2）地球表面71%的都是水。

图 1-1 地球的形状2.测量工作的基准面和基准线铅垂线：某点的重力方向线，可用悬挂垂球的细线方同来表示；水平线：与铅垂线正交的直线；水平面：与铅垂线正交的平面称为水平面；水准面：处处与重力方向垂直的连续曲面，任何自由静止的水面都是水准面；大地水准面：与不受风浪和潮汐影响的静止海水面相吻合的水准面。

铅垂线、大地水准面是测量工作的基准线和基准面。

第三节三、地面点位的确定1.确定地面点位的方法测量工作的实质：确定地面点的空间位置。

点的空间位置（三维）=该点在水准面或水平面（球面或平面）的位置（二维）+该点到大地水准面的铅垂距离（一维）。

如图1-2所示。

图 1-2 三维空间2.地面点的高程绝对高程——地面点到大地水准面的铅垂距离，简称高程：用H表示，如。

如图1-3所示。

图1-3 地面点高程3.地面点的坐标（1）地理坐标（2）平面直角坐标以西南角为坐标原点，纵轴为X轴，横轴为Y轴， X轴正向为正北方向，负向为正南方向，Y轴正向为正东方向，负向为正西方向（上北下南左西右东），象限以顺时针方向编号。

如图1-4所示。

4.空间直角坐标空间直角坐标主要用于卫星定位。

图1-4 平面直角坐标象限第四节四、以水平面代替水准面的限度1.在10km为半径的圆面积之内进行距离测量时，可以用水平面代替水准面，而不需考虑地球曲率对距离的影响。

工程施工测量教案一、教学目标1. 了解工程施工测量的重要性及基本概念。

2. 掌握工程施工测量的主要方法和步骤。

3. 学会使用常见的工程施工测量仪器及工具。

4. 能够根据设计图纸进行现场测量和放线。

二、教学内容1. 工程施工测量概述- 工程施工测量的定义- 工程施工测量的重要性- 工程施工测量的基本原理2. 工程施工测量方法- 地面测量法- 航空测量法- 卫星测量法3. 工程施工测量步骤- 控制测量- 详细测量- 放线测量4. 工程施工测量仪器及工具- 水准仪- 经纬仪- 全站仪- GPS测量仪5. 现场测量和放线实例- 测量工具的使用方法- 测量数据的记录和处理- 放线的方法和技巧三、教学过程1. 导入：通过实际案例介绍工程施工测量在建筑施工中的重要性，引发学生对工程施工测量的兴趣。

2. 教学内容讲解：a) 讲解工程施工测量的定义、重要性和基本原理。

b) 介绍工程施工测量的方法和步骤。

c) 讲解工程施工测量仪器及工具的使用方法。

3. 实践操作：a) 安排学生进行实地测量操作，熟悉测量仪器和工具的使用。

b) 指导学生进行测量数据的记录和处理。

c) 教授学生放线的方法和技巧。

4. 案例分析：a) 分析实际工程案例，让学生了解工程施工测量在实际工程中的应用。

b) 引导学生思考如何解决工程施工测量中遇到的问题。

5. 总结：对本节课的内容进行总结，强调工程施工测量的重要性和基本操作方法。

四、教学评价1. 学生能够掌握工程施工测量的基本概念和方法。

2. 学生能够熟练使用工程施工测量仪器及工具。

3. 学生能够根据设计图纸进行现场测量和放线。

五、教学资源1. 工程施工测量教材或指导书。

2. 实地测量场地。

3. 水准仪、经纬仪、全站仪、GPS测量仪等测量仪器及工具。

六、教学建议1. 注重理论教学与实践操作相结合，让学生在实际操作中掌握工程施工测量的方法和技巧。

2. 加强案例分析，让学生了解工程施工测量在实际工程中的应用。

工程水准测量基础知识教案一、教学目标1. 让学生了解水准测量的基本概念、原理和方法。

2. 使学生掌握水准仪的使用和读数方法。

3. 培养学生进行工程水准测量的实际操作能力。

二、教学内容1. 水准测量的基本概念水准面、高程、水准点水准线的性质和分类2. 水准仪的构造及使用方法水准仪的组成部分水准仪的校准与调整水准仪的使用步骤3. 水准尺和水准点水准尺的种类及使用方法水准点的设置与标记4. 水准测量原理和方法闭合水准测量附合水准测量支线水准测量5. 水准测量误差及消除方法系统误差与偶然误差误差来源及消除方法三、教学方法1. 讲授法：讲解水准测量的基本概念、原理和方法。

2. 演示法：现场演示水准仪的使用和读数方法。

3. 实践操作法：学生动手进行水准测量实验，巩固所学知识。

四、教学准备1. 教学PPT：包含水准测量的基本概念、原理和方法。

2. 水准仪：用于现场演示和学生实践操作。

3. 水准尺：用于学生实践操作。

4. 测量场地：用于进行水准测量实验。

五、教学过程1. 导入新课：介绍水准测量的应用领域和重要性。

2. 讲解基本概念：阐述水准面、高程、水准点等概念。

3. 演示水准仪使用：现场演示水准仪的构造、校准、调整和使用步骤。

4. 讲解水准尺和水准点：介绍水准尺的种类及使用方法，水准点的设置与标记。

5. 讲解水准测量原理和方法：阐述闭合水准测量、附合水准测量、支线水准测量的原理和方法。

6. 讲解水准测量误差及消除方法：介绍系统误差与偶然误差，分析误差来源及消除方法。

7. 实践操作：学生分组进行水准测量实验，巩固所学知识。

9. 布置作业：让学生复习本节课的内容，并进行相关练习。

10. 课后反思：教师对本节课的教学效果进行反思，为下一节课做好准备。

六、教学评价1. 评价内容：学生对水准测量的基本概念、原理和方法的理解程度。

2. 评价方式：课堂问答、作业练习、实践操作。

3. 评价标准：能准确回答相关问题，理解水准测量原理，掌握水准仪的使用方法。

《建筑工程测量》教学教案一、教学目标1. 知识与技能：（1）掌握建筑工程测量的基本原理和方法；（2）熟悉测量工具和仪器的使用与维护；（3）学会进行简单的建筑施工放样和验收。

2. 过程与方法：（1）通过实践操作，培养学生的动手能力和实际操作技能；（2）通过小组合作，培养学生的团队协作能力和沟通能力；（3）通过问题解决，培养学生的分析和解决问题的能力。

3. 情感态度与价值观：（1）培养学生对建筑工程测量的兴趣和热情；（2）培养学生遵守测量规范和安全的意识；（3）培养学生热爱专业、敬业爱岗的情感。

二、教学内容第一课时：建筑工程测量概述1. 建筑工程测量的定义和作用；2. 建筑工程测量的主要内容和方法；3. 测量学的基本原理。

第二课时：测量工具和仪器1. 卷尺、标杆、水平尺的使用方法；2. 经纬仪、全站仪、水准仪的结构和操作方法；3. 测量工具和仪器的维护保养。

第三课时：水平角测量和垂直角测量1. 水平角的测量方法；2. 垂直角的测量方法；3. 测量数据的处理和误差分析。

第四课时：距离测量和面积测量1. 钢尺距离测量方法；2. 光电测距仪的使用方法；3. 面积测量方法和应用。

第五课时：建筑施工放样和验收1. 建筑施工放样的基本原理和方法；2. 建筑施工验收的测量方法和标准；3. 常见施工问题的分析和处理。

三、教学资源1. 教材：《建筑工程测量》；2. 仪器设备：卷尺、标杆、水平尺、经纬仪、全站仪、水准仪等；3. 教学辅助材料：图纸、模型、幻灯片等。

四、教学过程1. 导入：通过展示实际建筑工程测量案例，引起学生对建筑工程测量的兴趣和好奇心。

2. 授课：教师讲解基本原理和方法，引导学生理解和掌握相关知识。

3. 实践操作：学生分组进行实际操作，培养学生的动手能力和实际操作技能。

5. 总结与反思：教师引导学生总结所学知识和技能，并鼓励学生提出问题和思考。

五、教学评价1. 课堂问答：检查学生对基本概念和原理的理解程度；2. 实践操作：评价学生的动手能力和实际操作技能；3. 课后作业：布置相关练习题，巩固所学知识和技能；4. 小组讨论：评价学生的团队协作能力和沟通能力。

工程测量技术教案第一章：测量基础1.1 测量概述介绍测量的定义、目的和作用解释测量的主要类型和方法探讨测量在工程领域的重要性1.2 测量学的基本概念解释测量学的定义和范围探讨测量学的基本原理和定律介绍测量学的主要分支和应用领域1.3 测量误差与精度解释误差的定义和分类探讨误差产生的原因和减小误差的方法介绍精度的概念和表示方法第二章：测量仪器与工具2.1 水准仪介绍水准仪的种类和构造解释水准仪的工作原理和使用方法探讨水准仪的校准和检验方法2.2 经纬仪介绍经纬仪的种类和构造解释经纬仪的工作原理和使用方法探讨经纬仪的校准和检验方法2.3 激光测距仪介绍激光测距仪的构造和工作原理解释激光测距仪的使用方法和注意事项探讨激光测距仪的校准和维护方法第三章：测量方法与技巧3.1 水平角测量介绍水平角测量的原理和方法解释水平角的表示和记录方法探讨水平角测量的注意事项和技巧3.2 垂直角测量介绍垂直角测量的原理和方法解释垂直角的表示和记录方法探讨垂直角测量的注意事项和技巧3.3 距离测量介绍距离测量的原理和方法解释距离的表示和记录方法探讨距离测量的注意事项和技巧第四章：控制测量与地形测绘4.1 控制测量概述介绍控制测量的定义和目的解释控制测量的方法和流程探讨控制测量的应用领域和重要性4.2 控制点的设置与布设介绍控制点的设置原则和方法解释控制点的布设要求和步骤探讨控制点的选取和标记方法4.3 地形测绘概述介绍地形测绘的定义和目的解释地形测绘的方法和流程探讨地形测绘的应用领域和重要性第五章：工程测量实例与应用5.1 建筑工程测量介绍建筑工程测量的主要内容和目的解释建筑工程测量的方法和流程探讨建筑工程测量中的注意事项和技巧5.2 道路工程测量介绍道路工程测量的主要内容和目的解释道路工程测量的方法和流程探讨道路工程测量中的注意事项和技巧5.3 水利工程测量介绍水利工程测量的主要内容和目的解释水利工程测量的方法和流程探讨水利工程测量中的注意事项和技巧第六章：建筑施工测量6.1 施工测量概述介绍施工测量的定义和目的解释施工测量的方法和流程探讨施工测量在建筑施工中的应用和重要性6.2 建筑物的定位测量介绍建筑物定位测量的原理和方法解释建筑物的定位测量步骤和注意事项探讨建筑物定位测量的应用和重要性6.3 建筑物的施工测量介绍建筑物施工测量的原理和方法解释建筑物的施工测量步骤和注意事项探讨建筑物施工测量的应用和重要性第七章：道路工程测量7.1 道路测量概述介绍道路测量的定义和目的解释道路测量的方法和流程探讨道路测量在道路工程中的应用和重要性7.2 道路中线测量介绍道路中线测量的原理和方法解释道路中线的表示和记录方法探讨道路中线测量的注意事项和技巧7.3 道路边线测量介绍道路边线测量的原理和方法解释道路边线的表示和记录方法探讨道路边线测量的注意事项和技巧第八章：水利工程测量8.1 水利测量概述介绍水利测量的定义和目的解释水利测量的方法和流程探讨水利测量在水工中的应用和重要性8.2 水工建筑物的基础测量介绍水工建筑物基础测量的原理和方法解释水工建筑物基础测量的步骤和注意事项探讨水工建筑物基础测量的应用和重要性8.3 水利工程地形测绘介绍水利工程地形测绘的原理和方法解释水利工程地形测绘的步骤和注意事项探讨水利工程地形测绘的应用和重要性第九章：现代测量技术9.1 卫星定位测量技术介绍卫星定位测量技术的原理和方法解释全球定位系统（GPS）在测量中的应用探讨卫星定位测量技术的优点和局限性9.2 无人机测量技术介绍无人机测量技术的原理和方法解释无人机测量技术在工程测量中的应用探讨无人机测量技术的优点和局限性9.3 激光扫描测量技术介绍激光扫描测量技术的原理和方法解释激光扫描测量技术在工程测量中的应用探讨激光扫描测量技术的优点和局限性第十章：测量数据处理与误差分析10.1 测量数据处理概述介绍测量数据处理的目的和方法解释测量数据的整理和分析方法探讨测量数据处理在工程测量中的应用10.2 误差分析与改正介绍误差分析的目的和方法解释误差的分类和产生原因探讨误差的改正和减小方法10.3 测量数据的精度评价介绍测量数据精度评价的目的和方法解释精度的表示和评价指标探讨测量数据精度评价的应用和重要性第十一章：测量数据采集与数字化11.1 测量数据采集概述介绍测量数据采集的定义和目的解释测量数据采集的方法和流程探讨测量数据采集在工程测量中的应用和重要性11.2 测量数据的数字化处理介绍测量数据数字化处理的方法和步骤解释数字化处理在测量数据中的应用探讨数字化处理技术的优点和局限性11.3 测量数据的信息化管理介绍测量数据信息化管理的方法和流程解释信息化管理在测量数据中的应用探讨信息化管理技术的优点和局限性第十二章：工程测量软件与应用12.1 工程测量软件概述介绍工程测量软件的定义和功能解释工程测量软件在工程测量中的应用探讨工程测量软件的分类和特点12.2 常见工程测量软件介绍介绍几种常见的工程测量软件，如AutoCAD、测量大师等解释这些软件的功能和应用领域探讨这些软件的使用方法和技巧12.3 工程测量软件的应用实例分析几个工程测量软件在实际项目中的应用实例解释这些实例中软件的作用和效果探讨这些实例对工程测量的启示和借鉴意义第十三章：工程测量安全与法律法规13.1 工程测量安全概述介绍工程测量安全的重要性解释工程测量安全的基本要求和措施探讨工程测量安全事故的预防和管理13.2 工程测量中的法律法规介绍与工程测量相关的法律法规和标准解释遵守法律法规的重要性探讨工程测量中的法律风险和应对策略13.3 工程测量职业道德与责任介绍工程测量职业道德的含义和要求解释工程测量人员的责任和义务探讨工程测量职业道德建设的重要性第十四章：工程测量案例分析14.1 工程测量案例概述介绍工程测量案例的定义和作用解释工程测量案例分析的方法和流程探讨工程测量案例分析在实践中的应用和重要性14.2 工程测量案例分析实例分析几个典型工程测量案例的背景、问题和解决方案解释这些实例中测量技术的应用和效果探讨这些实例对工程测量的启示和借鉴意义解释案例报告中应包含的内容和要点第十五章：工程测量的发展趋势与展望15.1 工程测量技术的发展趋势介绍工程测量技术的发展历程和现状解释工程测量技术未来发展的趋势和方向探讨工程测量技术发展的挑战和机遇15.2 工程测量在新技术中的应用介绍工程测量在新领域和技术中的应用，如BIM、GIS等解释这些新技术在工程测量中的作用和优势探讨工程测量在新技术应用中的前景和挑战15.3 工程测量教育的改革与发展介绍工程测量教育的历史和现状解释工程测量教育改革的必要性和目标探讨工程测量教育发展的方向和策略重点和难点解析第一章至第五章重点介绍了工程测量的基础知识、仪器与工具、测量方法与技巧、控制测量以及地形测绘等内容，难点在于理解测量误差与精度的相关概念以及如何进行误差分析和减小误差。

情景一、大比例尺地形图的测绘单元一：小地区控制测量1.（一）测量的基础知识第一节一、建筑工程测量的任务1.测量学的概念研究地球形状、大小和地表（包括地面上各种物体）的几何形状及其空间位置的科学。

测量工作的基本任务：求得点的规定坐标系中的坐标值。

2.建筑工程测量的主要任务(1) 勘察设计阶段：地形图，提供设计依据；(2) 施工阶段：施工前放线；施工中轴线（斜）控制、高程（层高）控制；竣工测量的竣工图；(3) 施工及运营阶段的监测；3.建筑工程测量工作的分类第二节二、测量工作的基准面和基准线1.地球的形状和大小（1）地球表面起伏最大值/地球半径≈20/6371很小；如图1-1所示。

（2）地球表面71%的都是水。

图 1-1 地球的形状2.测量工作的基准面和基准线铅垂线：某点的重力方向线，可用悬挂垂球的细线方同来表示；水平线：与铅垂线正交的直线；水平面：与铅垂线正交的平面称为水平面；水准面：处处与重力方向垂直的连续曲面，任何自由静止的水面都是水准面；大地水准面：与不受风浪和潮汐影响的静止海水面相吻合的水准面。

铅垂线、大地水准面是测量工作的基准线和基准面。

第三节三、地面点位的确定1.确定地面点位的方法测量工作的实质：确定地面点的空间位置。

点的空间位置（三维）=该点在水准面或水平面（球面或平面）的位置（二维）+该点到大地水准面的铅垂距离（一维）。

如图1-2所示。

图 1-2 三维空间2.地面点的高程绝对高程——地面点到大地水准面的铅垂距离，简称高程：用H表示，如。

如图1-3所示。

图1-3 地面点高程3.地面点的坐标（1）地理坐标（2）平面直角坐标以西南角为坐标原点，纵轴为X轴，横轴为Y轴， X轴正向为正北方向，负向为正南方向，Y轴正向为正东方向，负向为正西方向（上北下南左西右东），象限以顺时针方向编号。

如图1-4所示。

4.空间直角坐标空间直角坐标主要用于卫星定位。

图1-4 平面直角坐标象限第四节四、以水平面代替水准面的限度1.在10km为半径的圆面积之内进行距离测量时，可以用水平面代替水准面，而不需考虑地球曲率对距离的影响。

《建筑工程测量》教学教案一、教学目标1. 知识与技能：（1）理解建筑工程测量的基本概念、原理和作用；（2）掌握测量的基本方法和步骤；（3）学会使用常用测量仪器和工具。

2. 过程与方法：（1）通过实例分析，培养学生的空间想象能力和动手能力；（2）学会与他人合作，提高沟通与协作能力；（3）运用测量知识解决实际工程问题。

3. 情感态度与价值观：（1）培养学生的创新精神和实践能力；（2）增强学生对建筑工程测量的兴趣，提高学习的积极性；二、教学内容1. 建筑工程测量概述（1）测量基本概念；（2）测量工作原理及作用；（3）测量学发展趋势。

2. 测量基本方法（1）地面测量；（2）室内测量；（3）高层建筑测量。

3. 测量仪器与工具（1）水准仪及其使用；（2）经纬仪及其使用；（3）全站仪及其使用。

4. 测量误差与数据处理（1）误差的概念及分类；（2）误差传播及减小方法；（3）数据处理方法。

5. 测量坐标系统与地图投影（1）坐标系统；（2）地图投影原理；（3）常见地图投影方式。

三、教学重点与难点1. 教学重点：（1）测量基本概念和原理；（2）测量方法和步骤；（3）测量仪器和工具的使用；（4）测量误差与数据处理；（5）测量坐标系统及地图投影。

2. 教学难点：（1）测量原理的深入理解；（2）测量仪器的操作和维护；（3）测量误差分析及减小方法；（4）地图投影的计算和应用。

四、教学方法与手段1. 教学方法：（1）采用讲授法，讲解测量基本概念、原理和方法；（2）采用案例分析法，分析实际工程测量案例；（3）采用实践教学法，让学生动手操作测量仪器；（4）采用讨论法，引导学生思考和解决实际问题。

2. 教学手段：（1）利用多媒体课件，展示测量原理和实例；（2）使用模型和实物，直观展示测量仪器和工具；（3）运用测量软件，进行实际操作演示。

五、教学评价1. 平时成绩评价：（1）课堂表现；（2）作业完成情况；（3）小组讨论及协作。

2. 实践操作评价：（1）测量仪器操作技能；（2）测量数据处理能力；（3）实际工程测量应用。

《建筑工程测量》教学教案一、教学目标1. 知识与技能：（1）了解建筑工程测量的基本概念、原理和方法；（2）掌握测量的基本工具和仪器的使用；（3）学会进行平面控制测量和高程控制测量；（4）能够进行建筑物的定位和放样。

2. 过程与方法：（1）通过讲解、示范和练习，使学生掌握测量的基本方法和技巧；（2）利用实际工程案例，培养学生解决实际测量问题的能力。

3. 情感态度与价值观：（1）培养学生对建筑工程测量的兴趣和热情；（2）培养学生严谨、细致的工作态度，提高学生的职业素养。

二、教学内容1. 建筑工程测量的基本概念、原理和方法；2. 测量基本工具和仪器的使用（如卷尺、水平仪、经纬仪、全站仪等）；3. 平面控制测量和高程控制测量；4. 建筑物的定位和放样方法。

三、教学重点与难点1. 教学重点：（1）建筑工程测量的基本概念、原理和方法；（2）测量基本工具和仪器的使用；（3）平面控制测量和高程控制测量；（4）建筑物的定位和放样方法。

2. 教学难点：（1）平面控制测量和高程控制测量的原理和方法；（2）建筑物的定位和放样技巧。

四、教学过程1. 导入：（1）简要介绍建筑工程测量的意义和作用；（2）激发学生兴趣，引导学生进入学习状态。

2. 基本概念、原理和方法：（1）讲解建筑工程测量的基本概念；（2）通过示例演示测量原理和方法；（3）学生跟随老师一起进行实际操作，加深理解。

3. 测量工具和仪器的使用：（1）讲解各种测量工具和仪器的使用方法；（2）学生分组进行练习，掌握测量工具和仪器的使用技巧。

4. 平面控制测量和高程控制测量：（1）讲解平面控制测量和高程控制测量的原理；（2）通过实际工程案例，演示控制测量的方法；（3）学生进行分组练习，掌握控制测量的技巧。

5. 建筑物的定位和放样：（1）讲解建筑物的定位和放样方法；（2）学生跟随老师进行实际操作，掌握定位和放样的技巧。

五、作业布置1. 根据教材，完成相关理论知识的学习；2. 结合实际情况，选择一个建筑物进行定位和放样，提交作业报告。
