基于51单片机数字电子时钟带程序完美实现

基于51单片机的数码管时钟(带闹钟调时秒表)/**************************************************************** ************ ** *********************************************************** ** * * ** * * ** * 基于51单片机的数码管时钟程序* ** ** * * ** * * *********************************************************** ** ** ************************************************************ ****************/#include<stdio.h>#define uint unsigned int#define uchar unsigned charsbit dula=P2^6; //申明u1锁存器的锁存端sbit wela=P2^7; //申明u2锁存器的锁存端sbit key1=P3^0; //功能键sbit key2=P3^1;//增大键sbit key3=P3^2;//减小键sbit key4=P3^3;//秒表查看键sbit beep=P2^3;//蜂鸣端uchar num,num1,num2,numm;uchar numf,num,nums,num;uchar s,s1,f,f1,m,m1;uchar ns,ns1,nf,nf1;uchar numns,numnf;uchar dingshi;void display(uchar m,uchar m1,ucharf,uchar f1,uchar s,uchar s1);void display1(uchar nf,uchar nf1,uchar ns,uchar ns1);void key();void key1();void alram();void di();void delayms(xms);void T0_time() interrupt 1;void miaobiao();uchar code table[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x77,0x7c,0x39,0x5e,0x79,0x71};/*********************************************************主函数void main()*********************************************************/int main(){TMOD=0X01;TH0=(65536-46080)/256;TL0=(65536-46080)%256;EA=1;ET0=1;TR0=1;nums=12;numf=0;num2=0;num=0;while(1){if(dingshi==0){keyscan();display(m,m1,f,f1,s,s1);alarm();}else{miaobiao();keyscan1();display1(nf,nf1,ns,ns1);}}return 0;}/********************************************************* 蜂鸣器函数di()*********************************************************/ void di(){beep=0;delayms(100);beep=1;}/********************************************************** 按键调时函数key()**********************************************************/ void keyscan(){if(key1==0){delayms(10);display(m,m1,f,f1,s,s1);}}}/********************************************** 按键设定闹钟函数keyscan1();***********************************************/ void keyscan1(){if(key1==0){delayms(10);if(key1==0){ numns++;if(numns==24);numns=0;while(!key1);di();display1(nf,nf1,ns,ns1);}}if(key2==0){delayms(10);if(key2==0){ numnf++;if(numnf==24);numnf=0;while(!key2);di();display1(nf,nf1,ns,ns1);}}if(key3==0){delayms(10);if(key3==0){dingshi=0;while(!key1);di();display1(nf,nf1,ns,ns1);}}}/********************************************************* 闹钟函数alram()*********************************************************/ void alram(){if((nums==numns)&&(numnf==numf))beep=0;}/*********************************************************秒表函数miaobiao()*********************************************************/ void miaobiao(){if(key4==0){delayms(100);if(key4==0){while(!key4);di();displaym(uchar m,uchar m1);}}}/********************************************************* 正常显示函数display()*********************************************************/ void display(uchar m,uchar m1,ucharf,uchar f1,uchar s,uchar s1){dula=1;P0=table[m1]//秒位第1位dula=0;PO=0xff;// 送入位选信号前关闭所有显示，防止打开位选锁存时wela=1;P0=0xef;wela=0;delayms(10);dula=1;P0=table[m]; //秒第2位dula=0;P0=0xff;wela=1;P0=0xdf;wela=0;delayms(100)dula=1;P0=table[f1]; //分第1位dula=0;P0=0xff;wela=1;P0=0xfb;wela=0;delayms(100)dula=1;P0=table[f]; //分第2位dula=0;P0=0xff;wela=1;P0=0xf7;wela=0;delayms(10)dula=1;P0=table[s1]; //时第1位dula=0;P0=0xff;wela=1;P0=0xfe;wela=0;delayms(100)dula=1;P0=table[s]; //时第2位dula=0;P0=0xff;wela=1;P0=0xfd;wela=0;delayms(10)}/********************************************************** ***调时闹钟显示函数display1()*********************************************************** **/void display1(uchar nf,uchar nf1,uchar ns,uchar ns1){nf1=numnf/10;nf=numnf%10;ns1=nums/10;ns=nums%10;dula=1;P0=table[nf1];//分第1位dula=0;P0=0xff;wela=1;P0=0xfb;//待改参数wela=0;delayms(10);dula=1;P0=table[nf];//分第2位dula=0;P0=0xff;wela=1;P0=0xf7;//待改参数wela=0;delayms(10);P0=table[ns1];//时第1位dula=0;P0=0xff;wela=1;P0=0xfe;//待改参数wela=0;delayms(10);dula=1;P0=table[ns];//时第2位dula=0;P0=0xfd;wela=1;P0=0xff;//待改参数wela=0;delayms(10);}/********************************************************** ***秒表显示函数displaym()*********************************************************** **/void displaym(uchar m,uchar m1){dula=1;P0=table[m1];//秒位第一位P0=0xff;wela=1;P0=0Xbf;wela=0;delayms(10);dula=1;P0=table[m];dula=0;P0=0xff;wela=1;P0=0X7f;wela=0;delayms(10);}/**************************************************** 中断服务函数void T0_time() interrupt 1****************************************************/ void T0_time() interrupt 1{TH0=(65536-45872)/256; //46080TL0=(65536-45872)%256;num2++;if(num2==20){num++;num2=0;m=num%10;m1=num/10;f=numf%10;f1=numf/10;s=nums%10;s1=nums/10;if(num==59){num=0;numf++;if(numf==59){numf=0;nums++;}if(nums==24)nums=0;}}}/*************************************************** 延时函数delayms()***************************************************/ void delayms(xms){uint i,j;for(i=xms;i>0;i--)for(j=110;j>0;j--); }。

目录第一章引言...........................................第二章总体设计方案...................................一：设计要求..........................................二：设计方案..........................................三：设计原理..........................................第三章调试及结果分析.................................一：调试及结析结果分析................................二：设计总结..........................................参考文献..............................................附录（一）............................................附录（二）............................................第一章：引言本文介绍了基于51单片机的电子时钟的设计，从硬件和软件两个方面给出了具体实现过程。

该时钟的设计采用功能分块的思想方法，将硬件电路划分为按键电路，1602显示电路和单片机最小系统等若干独立模块，而软件的实现则由时间显示程序、日期显示程序，秒表时间调整程序、延时程序等组成。

文中给出了各个模块的电路图，并使用altium designer 10 绘制了PCB。

第二章总体设计方案............................... 一：设计要求..........................................电子时钟的设计，利用51单片机作为主控芯片，结合时钟芯片DS1302或者单片机自身时钟制作一个电子时钟，要求能够将年月日时分秒信息，通过键盘控制分别显示在数码管或ＬＥＤ点阵模块上，并能够通过键盘进行时间的调整。

单片机技术课程设计数字电子钟学院：班级：姓名：学号：教师：摘要电子钟在生活中应用非常广泛，而一种简单方便的数字电子钟则更能受到人们的欢迎。

所以设计一个简易数字电子钟很有必要。

本电子钟采用AT89C52单片机为核心，使用12MHz 晶振与单片机AT89C52 相连接,通过软件编程的方法实现以24小时为一个周期，同时8位7段LED数码管(两个四位一体数码管)显示小时、分钟和秒的要求,并在计时过程中具有定时功能，当时间到达提前定好的时间进行蜂鸣报时。

该电子钟设有四个按键KEY1、KEY2、KEY3、KEY4和KEY5键,进行相应的操作就可实现校时、定时、复位功能。

具有时间显示、整点报时、校正等功能。

走时准确、显示直观、运行稳定等优点。

具有极高的推广应用价值。

关键词：电子钟 AT89C52 硬件设计软件设计目录一、数字电子钟设计任务、功能要求说明及方案介绍 (4)1.1 设计课题设计任务 (4)1.2 设计课题的功能要求说明 (4)1.3 设计课的设计总体方案介绍及工作原理说明 (4)二、设计课题的硬件系统的设计 (5)2.1硬件系统各模块功能简要介绍 (5)2.1.1 AT89C52简介 (5)2.1.2 按键电路 (6)三、设计课题的软件系统的设计 (6)3.1 使用单片机资源的情况 (6)3.2 软件系统个模块功能简要介绍 (7)3.3 软件系统程序流程框图 (7)3.4 软件系统程序清单 (7)四、设计课题的设计结论、仿真结果、误差分析 (9)4.1 设计结论及使用说明 (9)4.2 仿真结果 (10)结束语 (12)参考文献 (12)附录 (13)附录A:程序清单 (13)一、数字电子钟设计任务、功能要求说明及方案介绍1.1 设计课题设计任务设计一个具有特定功能的电子钟。

具有时间显示，并有时间设定，时间调整功能。

1.2 设计课题的功能要求说明设计一个具有特定功能的电子钟。

该电子钟上电或按键复位后能自动显示系统提示符“d.1004-22”，进入时钟准备状态；第一次按电子钟启动/调整键，电子钟从12时59分0秒开始运行，进入时钟运行状态；按电子钟S5键，则电子钟进入时钟调整状态，此时可利用各调整键调整时间，调整结束后可按S5键再次进入时钟运行状态。

基于51单片机的多功能电子钟设计1. 本文概述随着现代科技的发展，电子时钟已成为日常生活中不可或缺的一部分。

本文旨在介绍一种基于51单片机的多功能电子钟的设计与实现。

51单片机因其结构简单、成本低廉、易于编程等特点，在工业控制和教学实验中得到了广泛应用。

本文将重点阐述如何利用51单片机的这些特性来设计和实现一个具有基本时间显示、闹钟设定、温度显示等功能的电子钟。

本文的结构安排如下：将详细介绍51单片机的基本原理和特点，为后续的设计提供理论基础。

接着，将分析电子钟的功能需求，包括时间显示、闹钟设定、温度显示等，并基于这些需求进行系统设计。

将详细讨论电子钟的硬件设计，包括51单片机的选型、时钟电路、显示电路、温度传感器电路等。

软件设计部分将介绍如何通过编程实现电子钟的各项功能，包括时间管理、闹钟控制、温度读取等。

本文将通过实验验证所设计的电子钟的功能和性能，并对实验结果进行分析讨论。

通过本文的研究，旨在为电子钟的设计提供一种实用、经济、可靠的方法，同时也为51单片机的应用提供一个新的实践案例。

2. 51单片机概述51单片机，作为一种经典的微控制器，因其高性能、低功耗和易编程的特性而被广泛应用于工业控制、智能仪器和家用电器等领域。

它基于Intel 8051微处理器的架构，具备基本的算术逻辑单元（ALU）、程序计数器（PC）、累加器（ACC）和寄存器组等核心部件。

51单片机的核心是其8位CPU，能够处理8位数据和执行相应的指令集。

51单片机的内部结构主要包括中央处理单元（CPU）、存储器、定时器计数器、并行IO口、串行通信口等。

其存储器分为程序存储器（ROM）和数据存储器（RAM）。

程序存储器通常用于存放程序代码，而数据存储器则用于存放运行中的数据和临时变量。

51单片机还包含特殊功能寄存器（SFR），用于控制IO端口、定时器计数器和串行通信等。

51单片机的工作原理基于冯诺伊曼体系结构，即程序指令和数据存储在同一块存储器中，通过总线系统进行传输。

标签：DIY基于51单片机的旋转LED数字电子钟(红外线遥控调时)在网上看到不少老外做的各种旋转ＬＥＤ显示屏，非常ＣＯＯＬ，我也动手用洞洞板试做了一个类似的显示屏，结果感觉还不错。

于是再接再励继续努力，将作品进一步改进，完善后制成如今这个样子。

由于刚学51单片机，加上制作电路板软件也是从零开始，的确花了我不少的时间和精力。

不过也就是在这艰难的独立制作中，真正学到了不少实在的东西。

本项目的关键是如何解决高速旋转的电路板如何供电，如何调时的问题。

我采用电机电刷的原理，将旋转轴钻空，通过一只插头将电源的从反面引到前面的电路板上，而这个旋转的插头又与固定在背板上的两个铜片接触的。

调时的问题有些困难，一是让电路板在旋转前与ＰＣ机相接，由电脑传送调时数据，这虽然可行但不方便。

还有就是用遥控方法，但此方案在调试方面有很大的困难。

显示方式上，我采用平衡式的两排ＬＥＤ，这除了在旋转时能较好的保持平衡外，主要能利用两边交替显示方式，比单排要快一倍。

本装置不仅是一个时钟，它还可以动态显示汉字及图案，这就看如何发挥了。

其具体制作过程如下：一。

旋转电机的制作从制作成本与方便考虑，选用旧电脑用的大软驱上的直流无刷电机，只是对局部进行改造。

就是这种古董软驱软驱上的直流无刷电机拆开后的电机仔细拆开直流电机，将带圆盘的铝轴从中开孔，让它刚好能插入一个插头。

将旋转轴加工成这样装配好以后按拆开时的顺序，反序将轴安装直流电机上。

电机装配完成后用两片铜片做的电刷电刷装好后的侧面图将电路板上较突出的元件改焊在反面，电机的电源接法。

从电路板标注的符号看，“＋”为电源正，“Ｇ”为电源负，“Ｃ”与“Ｍ”端分别与电源正相连匀可使电机运转将一张旧唱片按电机座的位置开孔，而定位用的挡光板应根据电路板上感光组件的位置确定。

二。

电路板的制作本制作品用５１单片机控制，具体电原理图如下：用Protel 99设计制作了电路板。

最后得到完成的作品。

遥控器用的是松下车载机的，只用了其中的六个键。

1、电子闹钟的硬件系统框架：设计出电子闹钟的基本整体框架。

2、电子闹钟的电源设计：采用交直流供电电源。

电子钟一般采用数码管等显示介质，因而必须以交流供电为主，以直流电源为后备辅助电源。

3、电子闹钟的主机电路设计：主要有1）系统时钟电路设计：对时间要求不是很高，只要能使系统可靠起振并稳定运行就行。

2）系统复位电路设计：本系统采用的是RC复位方式3）按键与按钮电路设计：按键与按钮电路设计中关键要考虑的就是按键的去抖动问题。

本系统采用软件去抖。

考虑到对时和设定闹铃时间操作的使用频率不高，为了精简系统和降低成本，本系统只设置两个按键。

a）SET键，对应系统的不同工作状态，具有3个功能：在复位后的待机状态下，用于启动设定时间参数（对时或定闹）；在设定时间参数状态而且不是设定最低位（即分个位）的状态下，用于结束当前位的设定，当前设定位下移；在设定最低位（分个位）的状态下，用于结束本次时间设定。

b）+1键，用于对当前设定位进行加1操作。

4）闹铃声光指示电路设计：本系统采用声音指示，关键元件是蜂鸣器。

4、电子闹钟的显示电路设计：设计一个由LED数码管组成的显示电路，显示采用共阳极数码管，其目的是为了简化限流电路的设计和实现亮度可调的要求。

一功能模、设计指标：1. 显示时、分、秒。

2. 可以24小时制或12小时制。

3. 具有校时功能，可以对小时和分单独校时，对分校时的时候，停止分向小时进位。

校时时钟源可以手动输入或借用电路中的时钟。

4. 具有正点报时功能，正点前10秒开始，蜂鸣器1秒响1秒停地响5次。

5. 为了保证计时准确、稳定，由晶体振荡器提供标准时间的基准信号。

二、设计要求：1. 画出总体设计框图，以说明数字钟由哪些相对独立的块组成，标出各个模块之间互相联系，时钟信号传输路径、方向和频率变化。

并以文字对原理作辅助说明。

2. 设计各个功能模块的电路图，加上原理说明。

3. 选择合适的元器件，在面包上接线验证、调试各个功能模块的电路，在接线验证时设计、选择合适的输入信号和输出方式，在充分电路正确性同时，输入信号和输出方式要便于电路的测试和故障排除。

// 本程序实现功能：显示小时和分钟，并以最后一位的小数点闪烁一次表示一秒。

按下INT0键后显示日期。

并在所设定的时间蜂铃器响5次以此为闹钟；// 第二：按下INT1键后，可对时间，日期，闹钟进行设置,再次按下INT1推出设置//// 显示说明：前两位显示小时和月份，后两位显示分钟和日期//#include <reg52.h>/*==========================================宏定义uchar和uint===========================================*/#define uchar unsigned char#define uint unsigned intsbit alarm=P1^4;/*==============================================变量的定义==============================================*/int year=2010;/*初始年份为2010年*/uchar alarm_hour=0,alarm_min=0; /*初始闹钟时间为00:00*/uchar qian=0,bai=0,shi=0,ge=0,key_flag=0,Key=0,num=0,Flag=0; /*定义输出函数变量和按键号*/uchar x,dis_flag=0; /*显示变换标志位*/uchar Key_control=0; /*按键被按下的标志位*/uchar mounth=7,day=25; /*初始日期设为7月25号*/uchar hour=0,t=0,min=0,sec=0,ring=0;/*初始时间为00:00:00*//*=============================================子函数的定义=============================================*/void Init(); /*此函数用于初始化所有需要使用的中断*/void delay(uint z); /*用于数码管显示*/uchar Key_num(void); /*此函数为确定按下的按键输出编号*/void Led_display();void display(uchar cc, uchar dd); /*显示时间的函数，中间的点表示：*/void display_nian(uchar cc, uchar dd); /*显示年份的显示函数，即没有中间的点*/void display_date(uchar cc, uchar dd); /*显示日期的函数，即四个小数点全亮*/void display_alarm(uchar cc, uchar dd); /*显示闹钟的函数，第二个和第四个点*/void Leap_Nonleap(int aa); /*判断是闰年还是平年，并将二月的最大天数赋给Mounth_array[1]*/void Judge_Setting(uchar Key_set); /*所得出的按键号进行对应的设置*//*==========================================所使用数组的定义============================================*/uchar Mounth_array[12]={31,29,31,30,31,30,31,31,30,31,30,31}; /*每个月的最大天数数组*/uchar code table[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71,/*数码管显示编码*/};uchar code table1[]={0xbf,0x86,0xdb,0xcf,0xe6,0xed,0xfd,0x87,0xff,0xef};/*百位及其小数点的段码*//*==============================================主函数部分==============================================*/void main(){Init();while(1){Leap_Nonleap(year); /*进入大循环后首先对年份进行判断*/while(Key_control)/*当P3.3被按下后Key_control=1进入函数进行设置，直到第二次Key_control=0推出循环*/{Flag=Key_num(); /*将按键函数里面是否有按键被按下的标志位赋给Flag*/if(Flag) /*当有按键被按下时，进入设置函数*/{Judge_Setting(num); /*将num值传入函数，并进行设置*/}Led_display(); /*保证在设置的循环时有显示*/}Led_display();/*循环式动态显示*/}}/*===========================================系统初始化函数=============================================*/void Init() /*初始化系统，启动计时器0,1,外部中断0,1*/{TMOD=0x01; /*将计时器0定位工作方式1，将计时器1定为工作方式2*/TH0=(65536-50000)/256;TL0=(65536-50000)%256;ET0=1;TR0=1;// ET1=1;// TR1=1;IE0=1;EX0=1; /*使用外部中断0和1，分别作为显示变换，设置的前戏*/IT0=1;/*为下降沿突发*/IE1=1;EX1=1;IT1=1;/*为下降沿突发*/EA=1;}void Display_flag() interrupt 0 /*使用外部中断0，进行显示时间和日期的转换P3.2口切换显示*/{dis_flag++;if(dis_flag==4) /*当dis_flag=0时，输出时间，当dis_flag=1时，输出日期，当dis_flag=2时，输出闹钟*/dis_flag=0; /*当dis_flag=3时，输出年份。

基于51的电⼦闹钟设计报告（附原理图、PCB图、程序）成都信息⼯程学院第五届嵌⼊式创新技术⼤赛基于MCS51的智能电⼦闹钟设计报告姓名学院班级实物图⽬录1.电⼦时钟的设计原理和⽅法 (1)1.1设计原理 (1)1.2 硬件电路的设计 (1)1.2.1 STC89C51RC简介 (1)1.2.2 键盘电路的设计 (2)1.2.3蜂鸣器驱动电路 (3)1.2.4 数码管驱动电路 (3)1.2.5 电源电路 (4)1.3软件部分的设计 (4)1.3.1主程序部分的设计 (4)1.3.2中断计时器及时间进位 (5)1.3.3 闹钟⼦函数 (7)1.3.4 按键扫描 (8)1.3.5 时钟闹钟设置 (9)1.3.6 显⽰数字函数 (10)1.3.7 显⽰界⾯函数 (10)1.3.8 闹钟记录及读取 (11)2.硬件调试 (13)附录A:电路原理图 (15)附录B:电路PCB图 (16)附录C:源程序 (17)1.电⼦时钟的设计原理和⽅法1.1设计原理系统框图1.2硬件电路的设计1.2.1 STC89C51RC简介STC89C52R CSTC89C51RC是⼀种带8K闪烁可编程可擦除只读存储器（FPETOM-FlashProgrammabalandErasableReadOnlyMemory ）的低电压、⾼性能CMOS8位微型处理器，即单⽚机芯⽚。

单⽚机的可擦除只读存储器可以反复擦除1000次，内部FLASH 擦写次数为100000次以上。

该芯⽚使⽤⾼密度⾮易失存储制造技术，与⼯业标准的MCS-51指令集和输出管脚相兼容。

由于将多功能8位CPU 和闪烁存储器集成在单个芯⽚中，使得STC89C51RC 成为了⼀种性价⽐极⾼的微型处理器芯⽚，在许多电路设计中都得到了应⽤。

STC89C51RC 单⽚机特点：⼯作电压：5.5V-3.4V ⼯作频率：0-40MHz ⽤户应⽤程序空间：8K ⽚上集成128*8RAMISP （在系统可编程）/IAP （在应⽤可编程），⽆需专⽤编程器/仿真器可通过串⼝（P3.0/P3.1）直接下载⽤户程序EEPROM 功能共3个16位定时器/计数器，其中定时0还可以当成2个8位定时器使⽤外部中断4路通⽤异步串⾏⼝（UART ），还可⽤定时器软件实现多个UART ⼯作温度范围：0-75℃引脚说明：VCC:供电电压 GND ：接地P0：P0是⼀个8位漏级开路双向I/O ⼝，低8位地址复⽤总线端⼝。

单片机技术课程设计数字电子钟学院：班级：姓名：学号：教师：摘要电子钟在生活中应用非常广泛，而一种简单方便的数字电子钟则更能受到人们的欢迎。

所以设计一个简易数字电子钟很有必要。

本电子钟采用AT89C52单片机为核心，使用12MHz 晶振与单片机AT89C52 相连接,通过软件编程的方法实现以24小时为一个周期，同时8位7段LED数码管(两个四位一体数码管)显示小时、分钟和秒的要求,并在计时过程中具有定时功能，当时间到达提前定好的时间进行蜂鸣报时。

该电子钟设有四个按键KEY1、KEY2、KEY3、KEY4和KEY5键,进行相应的操作就可实现校时、定时、复位功能。

具有时间显示、整点报时、校正等功能。

走时准确、显示直观、运行稳定等优点。

具有极高的推广应用价值。

关键词：电子钟 AT89C52 硬件设计软件设计目录NO TABLE OF CONTENTS ENTRIES FOUND.一、数字电子钟设计任务、功能要求说明及方案介绍1.1 设计课题设计任务设计一个具有特定功能的电子钟。

具有时间显示，并有时间设定，时间调整功能。

1.2 设计课题的功能要求说明设计一个具有特定功能的电子钟。

该电子钟上电或按键复位后能自动显示系统提示符“d.1004-22”，进入时钟准备状态；第一次按电子钟启动/调整键，电子钟从12时59分0秒开始运行，进入时钟运行状态；按电子钟S5键，则电子钟进入时钟调整状态，此时可利用各调整键调整时间，调整结束后可按S5键再次进入时钟运行状态。

1.3 设计课的设计总体方案介绍及工作原理说明本电子钟主要由单片机、键盘、显示接口电路和复位电路构成，设计课题的总体方案如图1所示：图1-1总体设计方案图本电子钟的所有的软件、参数均存放在AT89C52的Flash ROM和内部RAM 中，减少了芯片的使用数量简化了整体电路也降低了整机的工作电流。

键盘采用动态扫描方式。

利用单片机定时器及计数器产生定时效果通过编程形成数字钟效果，再利用数码管动态扫描显示单片机内部处理的数据，同时通过端口读入当前外部控制状态来改变程序的不同状态，实现不同功能。

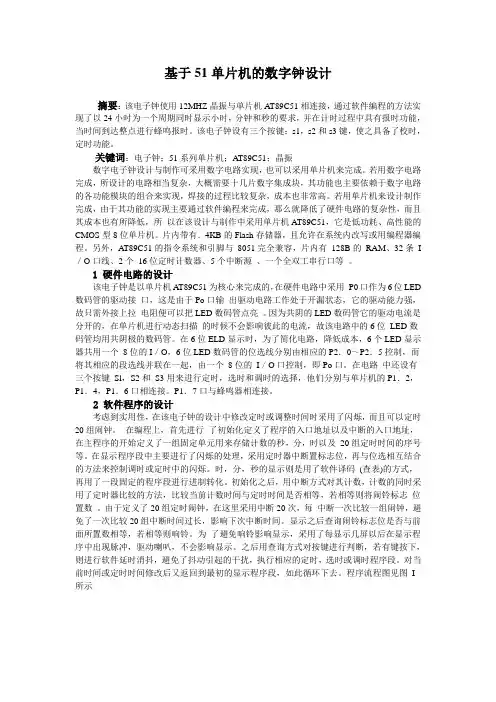

基于51单片机的数字钟设计摘要：该电子钟使用12MHZ晶振与单片机AT89C51相连接，通过软件编程的方法实现了以24小时为一个周期同时显示小时，分钟和秒的要求，并在计时过程中具有报时功能，当时间到达整点进行蜂鸣报时。

该电子钟设有三个按键：s1，s2和s3键，使之具备了校时，定时功能。

关键词：电子钟；51系列单片机；A T89C51；晶振数字电子钟设计与制作可采用数字电路实现，也可以采用单片机来完成。

若用数字电路完成，所设计的电路相当复杂，大概需要十几片数字集成块，其功能也主要依赖于数字电路的各功能模块的组合来实现，焊接的过程比较复杂，成本也非常高。

若用单片机来设计制作完成，由于其功能的实现主要通过软件编程来完成，那么就降低了硬件电路的复杂性，而且其成本也有所降低，所以在该设计与制作中采用单片机AT89C51，它是低功耗、高性能的CMOS型8位单片机。

片内带有．4KB的Flash存储器，且允许在系统内改写或用编程器编程。

另外，AT89C51的指令系统和引脚与8051完全兼容，片内有128B的RAM、32条I ／O口线、2个16位定时计数器、5个中断源、一个全双工串行口等。

1 硬件电路的设计该电子钟是以单片机AT89C51为核心来完成的，在硬件电路中采用P0口作为6位LED 数码管的驱动接口，这是由于Po口输出驱动电路工作处于开漏状态，它的驱动能力强，故只需外接上拉电阻便可以把LED数码管点亮。

因为共阴的LED数码管它的驱动电流是分开的，在单片机进行动态扫描的时候不会影响彼此的电流，故该电路中的6位LED数码管均用共阴极的数码管。

在6位ELD显示时，为了简化电路，降低成本，6个LED显示器共用一个8位的I／O，6位LED数码管的位选线分别由相应的P2．0～P2．5控制，而将其相应的段选线并联在一起，由一个8位的I／O口控制，即Po口。

在电路中还设有三个按键Sl，S2和S3用来进行定时，选时和调时的选择，他们分别与单片机的P1．2，P1．4，P1．6口相连接。

#include<reg52.h>#include<intrins.h>#define uchar unsigned char#define uint unsigned intchar second=0;char minite=0;char hour=0;int n=0;bit s2=0;bit s3=0;bit s4=0;bit s5=0;//bit s6=0;/*共阳数码管字型码*//*0,1,2,3,4,5,6,7,8,9,p.,灭*/char code dis_code[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0x0c,0xff,0xbf}; /*P点显示代码序号*/char data find_code[]={0,0,12,0,0,12,0,0};/********************************************************///函数名：void Delay1ms(uint count)//功能：延时时间为1ms//输入参数：count,1ms计数//说明：总共延时时间为1ms乘以count,crystal=12Mhz/********************************************************//* 延迟函数*/void Delay1ms(uint count){uint j;while(count--!=0){for(j=0;j<80;j++);}}/************************************************************************//*显示函数*//************************************************************************/ void disp(){char i,j=0xfe;char k;for(i=0;i<8;i++){P2=j;k=find_code[i];P0=dis_code[k];Delay1ms(1);j=_crol_(j,1);}P0=0xff;}/************************************************************************* 函数原型：keychuli();* 功能:处理与键盘相连的P1口的内容，作为键值。

一．基于52单片机制作的数字钟1.设计任务⑴时间显示: 上电后,系统自动进入时钟显示,从00:00:00开始计时,此时可以设定当前时间.⑵时间调整：按下k1，k2，k3键可以顺序设置秒、分、时,并在相应数码管上显示设置值,直至6位设置完毕。

2.系统基本方案选择和论证本时钟的设计具体有两种方法。

一是通过单纯的数字电路来实现；二是使用单片机来控制实现。

本次设计选取了较为简单的单片机控制；而选择这一方法后还要进行各个芯片的选择。

以下是我在这次设计中所用的方案。

2.1 芯片的选择方案一：采用AT89C51芯片，其为高性能CMOS 8位单片机，该芯片内含有4k bytes的可反复擦写的只读程序存储器（PEROM）、128 bytes的随机存取数据存储器（RAM）、 32位可编程I/O口线、2个16位定时/计数器、6个中断源、可编程串行UART通道及低功耗空闲和掉电模式，但是由于AT89C51芯片可擦写的空间不够大，且中断源提供的较小，为防止运行过程中出现不必要的问题，我们不选用AT89C51。

方案二:采用AT89C52芯片，它除了具备AT89C51的所有功能与部件外，其最大的优势就是AT89C52提供了8K字节可擦写Flash闪速存储器空间、8个中断源、及256*8字节内部存储器（RAM），解决了我们对可反复擦写的Flash闪速存储器空间大小与中断源的不够问题的担心。

2.2显示模块选择方案和论证方案一：采用LCD，电路比较简单，且在软件设计上也相对简单，具有低功耗功能。

价格贵。

方案二：采用LED数码管显示，显示较为清楚。

价格便宜。

所以本方案采用LED数码管显示。

2.3 时钟信号的选择方案和论证直接采用单片机定时计数器提供的秒信号，使用程序实现年、月、日、周、时、分、秒计数。

采用此种方案可减少芯片的使用，节约成本，实现的时间误差较小。

2.4 电路设计最终方案决定综上各方案所述,对此次数字时钟的方案选定为: 采用AT89C52作为主控制系统; 并由其定时计数器提供时钟; LED作为显示电路来实现功能。

摘要单片机自20世纪70年代问世以来，以其极高的性能价格比，受到人们的重视和关注，应用很广、发展很快。

单片机体积小、重量轻、抗干扰能力强、环境要求不高、价格低廉、可靠性高、灵活性好、开发较为容易。

由于具有上述优点，在我国，单片机已广泛地应用在工业自动化控制、自动检测、智能仪器仪表、家用电器、电力电子、机电一体化设备等各个方面，而51单片机是各单片机中最为典型和最有代表性的一种。

这次毕业设计通过对它的学习、应用，以AT89S51芯片为核心，辅以必要的电路，设计了一个简易的电子时钟，它由4.5V直流电源供电，通过数码管能够准确显示时间，调整时间，从而到达学习、设计、开发软、硬件的能力。

电子时钟是采用数字电路实现对“时”、“分”、“秒”数字显示的计时装置。

电子时钟的精度、稳定度远远超过老式机械钟。

在这次设计中，我们采用LED数码管显示时、分、秒，以24小时计时方式，根据数码管动态显示原理来进行显示，用12MHz 的晶振产生振荡脉冲，定时器计数。

在此次设计中，电路具有显示时间的其本功能，还可以实现对时间的调整。

电子时钟是其小巧，价格低廉，走时精度高，使用方便，功能多，便于集成化而受广大消费的喜爱，因此得到了广泛的使用。

关键词：单片机；AT89S51ABSTRACTSince the 1970 s chip since the advent, with its high cost performance and attention by people and attention, it is widely used and fast development. SCM small volume, light weight, strong anti-jamming capability, environmental demand is not high, low cost, high reliability, flexibility is good, development more easy. Because of the above features, in our country, the microcontroller is widely used in industrial automation control, automatic detection, intelligent instrument and apparatus, household appliances, power electronics, mechanical and electrical equipment, and other aspects, and 51 SCM is the most typical chip and most representative one. The graduation design through to its study, application to AT89S51 chips as the core, with the necessary circuit, design of a simple electronic clock, it by 4.5 V dc power supply, through the electronic tube can show time, adjust the time, thus to learning, the design, the development of software and hardware in the ability.Electronic Clock is a electronic circuit implementation of the "when", "sub", "seconds" The figures show the timing device. Electronic clock precision, stability, far more than the old mechanical clock. In this design, we use LED electronic display hours, minutes, seconds, to 24-hour time mode, according to electronic control theory to dynamic display to display, use the 12MHz crystal oscillation pulse, the timer count. In this design, the circuit has a display time of the this function, you can also realize the time adjustment. Electronic clock is its compact, low cost, travel time and high precision, easy to use, features and more, easy integration and loved by the general consumer, so widely used.Key words:Single-chip microcomputer ; AT89S51独创声明本人郑重声明：所呈交的毕业设计(论文)，是本人在指导老师的指导下，独立进行研究工作所取得的成果，成果不存在知识产权争议。

基于51单片机的电子钟C语言程序#include<reg51.h>#include<absacc.h>#define uchar unsigned char#define uint unsigned int/*七段共阴管显示定义*/uchar codedispcode[ ]={0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F,0xBF,0x86,0xCB,0xCF,0xEF,0xED,0xFD,0x87,0xFF,0xDF};/*定义并初始化变量*/uchar seconde=0;uchar minite=0;uchar hour=12;uchar mstcnt=0;sbit P1_0=P1^0; // second 调整定义sbit P1_1=P1^1; //minite调整定义sbit P1_2=P1^2; //hour调整定义/*函数声明*/void delay(uint k ); //延时子程序void delay1(uchar h );void time_pro( ); //时间处理子程序void display( ); //显示子程序void keyscan( ); //键盘扫描子程序/*****************************//*延时子程序*//****************************/void delay1 (uchar h){uchar j;while((h--)!=0){for(j=0;j<125;j++){;}}}void delay (uint k){uint a,b,c;for(c=k;c>0;c--)for(b=38;b>0;b--)for(a=130;a>0;a--);}/**************************//*时间处理子程序*//**************************/void time_pro( void){if(seconde==60) //秒钟设为60进制 { seconde=0;minite++;if( minite==60) //分钟设为60进制{ minite=0;hour++;if(hour==24) //时钟设为24进制{hour=0; }}}}/*****************************//* 显示子程序*//*****************************/void display(void){P2=0xfe;P0=dispcode[hour/10]; //显示小时的十位 delay1(4);P2=0xfd;P0=(dispcode[(hour%10)])|0X80; //显示小时的个位 delay1(4);P2=0xfb;P0=dispcode[minite/10]; //显示分的十位 delay1(4);P2=0xf7;P0=(dispcode[minite%10])|0X80; //显示分的个位 delay1(4);P2=0xef;P0=dispcode[seconde/10]; //显示秒的十位delay1(4);P2=0xdf;P0=dispcode[seconde%10]; //显示秒的个位delay1(4);}/*******************************//*键盘扫描子程序*//*******************************/void keyscan (void){if(P1_0==0) //按键1秒的调整{delay(2);if(P1_0==0)//delay(300);{seconde++;if(seconde==60){seconde=0; }}}if(P1_1==0) //按键2分的调整{delay(2);if(P1_1==0)// delay(300);{minite++;if(minite==60){minite=0;}}}if(P1_2==0) //按键3小时的调整{delay(2);if(P1_2==0)//delay(300);{hour++;if(hour==24){hour=0; }}}}void timer0(void) interrupt 1 using 0 //定时器0方式1，50ms中断一次{TH0=0x3c;TMOD = 0x11;mstcnt++;if(mstcnt==20){seconde++;mstcnt=0; //注意点。

单片机课程设计报告多功能电子数字钟姓名:学号:班级:指导教师:目录一课程设计题目-------------------------------- 3 二电路设计--------------------------------------- 4 三程序总体设计思路概述------------------- 5 四各模块程序设计及流程图---------------- 6 五程序及程序说明见附录------------------- ** 六课程设计心得及体会---------------------- 11 七参考资料--------------------------------------- 12一题目及要求本次单片机课程设计在Proteus软件仿真平台下实现，完成电路设计连接，编程、调试，仿真出实验结果。

具体要如下：用8051单片机设计扩展6位数码管的静态或动态显示电路，再连接几个按键和一个蜂鸣器报警电路，设计出一个多功能电子钟，实现以下功能：(1)走时（能实现时分秒，年月日的计时）(2)显示（分屏切换显示时分秒和年月日，修改时能定位闪烁显示）(3)校时（能用按键修改和校准时钟）(4)定时报警（能定点报时）本次课程设计要求每个学生使用Proteus仿真软件独立设计制作出电路图、完成程序设计和系统仿真调试，验收时能操作演示。

最后验收检查结果，评定成绩分为：(1)完成“走时+显示+秒闪”功能----及格(2)完成“校时修改”功能----中等(3)完成“校时修改位闪”----良好(4)完成“定点报警”功能，且使用资源少----优秀二电路设计（电路设计图见附件电路图）（1）采用89C51型号单片机（2）采用8位共阴数码管（3）因为单片机输出高电平时输出的电流不足以驱动数码管,所以在P0口与8位数码管之间加74LS373来驱动数码管（4）P2口与数码管选择位直接加74LS138译码器（5）蜂鸣器接P3.7口。

基于单片机的电子时钟姓名：班级：学号：指导教师：完成日期：目录摘要一、引言 (1)二、基于单片机的电子时钟硬件选择分析 (2)2.1主要IC芯片选择 (2)2.1.1微处理器选择 (2)2.1.2 DS1302简介 (4)2.1.3 DS1302引脚说明 (4)2.2电子时钟硬件电路设计 (5)2.2.1时钟电路设计 (6)2.2.2整点报时功能 (7)三、Protel软件画原理图 (8)3.1系统工作流程图 (8)3.2原理图 (9)四、proteus软件仿真及调试 (9)4.1电路板的仿真 (9)4.2软件调试 (9)五、源程序 (10)六、课设心得 (13)七、参考文献 (13)基于单片机电子时钟设计摘要电子时钟主要是利用电子技术将时钟电子化、数字化，拥有时钟精确、体积小、界面友好、可扩展性能强等特点，被广泛应用于生活和工作当中。

另外，在生活和工农业生产中，也常常需要温度，这就需要电子时钟具有多功能性。

本设计主要为实现一款可正常显示时钟/日历、带有定时闹铃的多功能电子时钟。

本文对当前电子钟开发手段进行了比较和分析，最终确定了采用单片机技术实现多功能电子时钟。

本设计应用AT89C52芯片作为核心，6位LED数码管显示，使用DS1302实时时钟日历芯片完成时钟/日历的基本功能。

这种实现方法的优点是电路简单，性能可靠，实时性好，时间精确，操作简单，编程容易。

该电子时钟可以应用于一般的生活和工作中，也可通过改装，提高性能，增加新功能，从而给人们的生活和工作带来更多的方便。

关键词：电子时钟；多功能；AT89C52；时钟日历芯片一、引言时间是人类生活必不可少的重要元素，如果没有时间的概念，社会将不会有所发展和进步。

从古代的水漏、十二天干地支，到后来的机械钟表以及当今的石英钟，都充分显现出了时间的重要，同时也代表着科技的进步。

致力于计时器的研究和充分发挥时钟的作用，将有着重要的意义。

1.1 多功能电子时钟研究的背景和意义20世纪末，电子技术获得了飞速的发展。

摘要 (2)Abstract (2)第一章前言 (3)第二章关于电子时钟 (4)2.1电子时钟简介 (4)2.2 电子时钟的基本特点 (4)2.3 电子时钟的原理 (4)该电子时钟由89C51，BUTTON，六段数码管等构成，采用晶振电路作为驱动电路，由延时程序和循环程序产生的一秒定时，达到时分秒的计时，六十秒为一分钟，六十分钟为一小时，满二十四小时为一天。

而电路中唯一的一个控制键却拥有多种不同的功能，按下又松开，可以实现屏蔽数码管显示的功能，达到省电的目的；直接按下不松开，则可以通过按键实现分钟的累加，每按一次分钟加一；而连续两次按下按键不放松，则可实现小时的调节，同样每按一次小时加一。

(4)第三章关于单片机 (4)3.1 单片机简介 (4)3.2 单片机的发展史 (5)3.3单片机的特点 (6)第四章方案论证与比较 (7)2.1数字时钟方案 (7)2.2 数码管显示方案 (7)第五章系统设计 (8)5.1 总体设计 (8)计时方案 (8)控制方案 (8)5.具体设计分析 (8)5.2 模块设计 (9)5.2.1芯片分析 (9)5.2.1.1 AT89S51芯片 (9)5.2.1.2 74LS47芯片说明 (11)5.2.1.3 74LS138芯片说明 (13)5.2.2 晶振电路 (14)5.2.3复位电路 (15)5.2.4数码显示模块设计 (16)5.2.5 5.2.5按键模块 (17)5.2.5整个电路原理图 (18)第六章控制系统的软件设计 (18)源程序代码 (20)第七章系统仿真与实验测试 (26)7.1 系统仿真 (26)7.2 Proteus软件应用 (26)7.3 实验测试 (28)心得体会 (29)单片机电子时钟的设计摘要单片机自20世纪70年代问世以来，以其极高的性能价格比，受到人们的重视和关注，应用很广、发展很快。

单片机体积小、重量轻、抗干扰能力强、环境要求不高、价格低廉、可靠性高、灵活性好、开发较为容易。

目录摘要 (1)前言 (2)概论................................................................................................................ 错误!未定义书签。

第一章.. (3)1.1概述 (3)1.2单片机的发展历程 (3)1.3时钟的特性 (3)2 系统原理与硬件设计 (4)2.1硬件选择 (4)2.2单片机的构成 (4)2.3AT89C52单片机的引脚说明 (5)2.4LED简介 (6)第三章软件设计 (9)3.1框架图 (9)4 调试过程及数据分析 (22)4.1硬件调试 (22)4.2K EI L调试 (22)4.3开发板调试 (23)结论 (24)摘要本次设计采用AT89c52内部定时器、中断等功能，和外部数码管，驱动器等构成。

电子时钟电路采用24小时制记时方式,时间用6位数码管动态显示。

使用5V电源供电，并且在按键的作用下可以进入省电（不显示LED 数码管）和正常显示两种状态。

关键词：数码管、AT89c52The design of the adjustable digital clock base on AT89S52AbstractThis paper introduced the design of the adjustable digital clock based on AT89S52, the specific process of how the system hardware and software achieved were detailed description through the design of adjustable digital clock. The modular design and production, which consisted of MCU module, clock module and the associated control module, were mainly recounted；As well as hardware designing，software design use the same method, consists suspension module，time adjust module, and that use the C language to achieve because of its simple and strong negotiability. In this design the functions of time run and change, functions of the year, month and day display have been achieved.Key words ：AT89S52 microcontroller;前言一块单片机芯片就是一台计算机，由于单片机以其集成度高、体积小、可靠性高、控制功能强、低电压、低功耗等特点使它应用于智能仪器仪表、机电一体化、实时程控、人类生活中。
