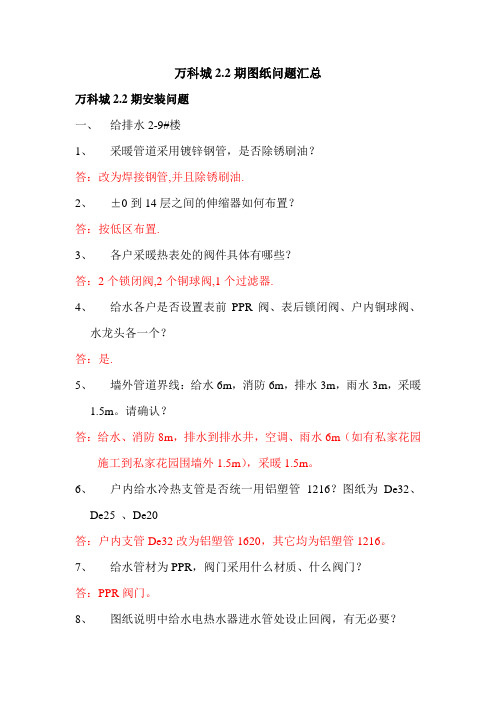

万科城2.2期图纸问题汇总万科城2.2期安装问题一、给排水2-9#楼1、采暖管道采用镀锌钢管，是否除锈刷油？答：改为焊接钢管,并且除锈刷油.2、±0到14层之间的伸缩器如何布置？答：按低区布置.3、各户采暖热表处的阀件具体有哪些？答：2个锁闭阀,2个铜球阀,1个过滤器.4、给水各户是否设置表前PPR阀、表后锁闭阀、户内铜球阀、水龙头各一个？答：是.5、墙外管道界线：给水6m，消防6m，排水3m，雨水3m，采暖1.5m。
请确认？答：给水、消防8m，排水到排水井，空调、雨水6m（如有私家花园施工到私家花园围墙外1.5m），采暖1.5m。
6、户内给水冷热支管是否统一用铝塑管1216？图纸为De32、De25 、De20答：户内支管De32改为铝塑管1620，其它均为铝塑管1216。
7、给水管材为PPR，阀门采用什么材质、什么阀门？答：PPR阀门。
8、图纸说明中给水电热水器进水管处设止回阀，有无必要？答：总包只做到距地面1.3m止。
9、吊顶内的给排水管道做防结露20mm玻璃棉管壳，处包铝箔，是否安装？答：吊顶内给水管道做防结露20mm橡塑。
10、给水图纸说明中第十条，第三点说的保温、电伴热的作法不太清楚，请具体说明？答：取消电伴热，保温为30mm橡塑。
11、雨水系统图与土建平面图不符？答：Y1、Y2参照水施图。
开敞阳台处设置雨水管参照系统图Y－。
露台处设置雨水管参照系统图Y－，但隔层设置地漏，具体雨水立管定位详建筑图。
12、冷凝系统图与土建平面图不符？答：每个空调台位置均设置冷凝水管，详见建筑空调机详图。
二、给排水2-10#楼1、给水首层系统与平面图的管径不统一？答：做法同第一条第6点。
2、可调减压阀与卫生间透视图不符？答：参照卫生间透视图。
3、采暖中区14层以下，高区27层以下伸缩器数量没体现？答：中区14层以下按低区布置，高区27层以下按低区、高区布置。
三、地下室给排水1、给排水电拌热做否？答：采暖取消，电伴热不做。
万科项目施工作业指导书(给排水)
成都龙湖晶蓝半岛II期施工作业指导书成都龙湖锦华置业有限公司晶蓝半岛项目部编制2006年4月11日给排水施工部分前言：给排水工程的基本要求是保证供水及排水顺畅的前提下防止渗漏，本指导书包括室外给水工程、室外排水工程、室内给水工程、室内排水工程及煤气工程的基本要求。
一、室内给水工程1．1室内出户管待土建回土夯实后敷设在砖墩上或直接用吊卡固定在底层的结构板（梁）上，禁止直接放在回填土上。
管材采用钢衬塑管（暂定）。
3．2立管管卡的设臵在符合规范要求的前提下应美观，立管及管卡应刷成外墙同一颜色；3．3室内给水支管采用PPR给水管材，暗埋敷设在楼板处时，应做在砼保护层内，施工过程中先预留槽，安装试压合格后立即用豆石砼封闭，为防止开裂，与地坪交接处钉钢丝网；3．4暗埋的室内给水支管竣工验收前，应在水管的位臵用油漆标示，冷水管用黑线，热水管用红线，要求精确范围为左右5 cm内。
3．5土建结构封顶及时弹出正确的500基准线并做出墙面粉刷塌饼后再行机器刨槽，后方可进行给水点的定位。
3．6冷热水管道安装应横平竖直，严格控制标高，不得穿越卧室、贮藏室、配电间电器的柜箱之上。
对非UPVC管，如铁管一律作防腐处理，并做好防堵保护处理。
3．7冷热水管的龙头（出水口）应平行安装，间距符合规范要求，高差≤5mm，管道上热下冷，龙头左热右冷。
3．8水总管及层面支管的试压，除用豆石砼封闭前试压外在土建贴完磁砖及竣工验收前与交与我司物业前及交给客户时共需进行四次试压记录，交与客户时为最终的验收记录。
3．9单元给水主管阀门应设在地坪上以便于检修及减少阀门井的设臵，阀门两端设活结，水表管径比相应立管管径小一号。
3．10室内给水台（柱）盆水龙头、洗衣机水龙头、淋浴花洒、座便三角阀、浴缸冷热水龙头等配水点的高度必须在各户型中统一。
四、室内排水工程4．1 室内卫生洁具及地漏等预留根据水施图定位配合土建预留孔洞（当水施图与建施图不符时必须以建施图为准）。
万科标准__室内给水排水管道节点做法(精)
室内给水、排水管道节点做法集团工程采购与成本管理部二○○九年十一月二十六日室内给水、排水管道节点做法目录1总说明 (1)1.1适用范围......................................................................................................................... 1 1.2管材选择......................................................................................................................... 1 1.3管道连接......................................................................................................................... 2 1.4给水管道布置及敷设.. (2)1.5室内排水系统安装.........................................................................................................3 1.6施工及验收注意事项 (6)2 给水排水节点大样图 (7)2.1给水暗装管道沟槽施工大样图..................................................................................... 7 2.2管道支架自由臂安装大样............................................................................................. 9 2.3给水管道穿越楼板及墙大样图..................................................................................... 9 2.4给水管线穿越基础施工大样........................................................................................11 2.5给水管道穿越沉降缝抗震缝、伸缩缝大样图............................................................11 2.6给水管道穿越外墙的标准做法................................................................................... 12 2.7排水管道穿越楼板、屋面、地下室外墙或基础大样图........................................... 12 2.8成品管支架大样图....................................................................................................... 15 2.9热水器进进出水管安装大样图................................................................................... 16 2.10水表安装大样图......................................................................................................... 16 2.11卫生间设计大样图.. (17)2.12室内给水隐蔽管线标识做法.....................................................................................17 2.13地漏安装节点大样图................................................................................................. 18 2.14成品排水检查口装饰盒图片..................................................................................... 19 2.15坐便安装大样图 (19)1总说明 1.1适用范围本做法适用于住宅室内给水排水系统工程。
万科地产集团 研发设计 万科精装修水电点位标准化文件
精装修水电点位设计标准化目录第一部分：说明总则第二部分：设计规范第三部分：参照依据及注意事项第四部分：点位制图标准第五部分：强弱电标准配置第六部分：开关点位标准第七部分：给水点位标准第八部分：排水点位标准第九部分：部分设备定位标准第一部分：说明总则本标准化文件以公司目前装标中采用的面板型号进行示例。
第二部分：设计规范1、本标准化应符合电气相关设计、施工验收规范的要求。
《住宅装饰装修工程施工规范》GB50327-2001 （ GB 5024-2002 ）《住宅全装修设计技术导则》《智能建筑弱电设计施工图籍》97版，2-2-05页，关于信息插座与电源的距离图示2、本标准化满足《全装修住宅室内装饰工程质量验收规范》第三部分：参照依据及注意事项部分规范细则：《住宅装饰装修工程施工规范》GB50327-2001 （ GB 5024-2002 ）第16.3.6条：电源线及插座与电视线及插座的水平间距不应小于500mm.第16.3.7条：电线与暖气、热水、煤气管之间的平行距离不应小于300mm，交叉距离不应小于100mm。
第16.3.14条：厨房、卫生间应安装防溅插座；厨房1100mm高度及以上插座须带开关。
开关宜安装在门外开启侧的墙体上。
《全装修验收》第14.2.5条：家居配电箱底边距地高度不得低于1.6 m且应符合设计要求，宜暗装在套内走廊、门厅或起居室等便于维修维护处。
安装牢固，箱盖应紧贴墙面，开启灵活，箱体涂层应完整，无污损。
第14.4.5条：卫生间、非封闭阳台应采用防护等级为IP54电源插座；空调、洗衣机、电热水器应采用带开关的电源插座。
卫生间电源插座的PE线应与局部等电位联结可靠。
第14.4.9条：开关插座面板安装应紧贴墙面或装饰面，四周无缝隙，安装应牢固，表面光滑整洁、无碎裂、划伤、污损；相邻的开关布置应匀称，开关控制有序。
开关插座不宜安装在门后。
第14.4.8条：安装高度在1.8m及以下电源插座均应采用安全型插座。
万科工程技术统一标准(建筑防水)
1第三章 建筑防水节点1 管道穿楼板堵塞2 地漏口堵塞节点微膨胀细石砼分两次灌注,第二次灌注在上面防水砂浆2厚JSⅡ防水层2002002厚JSⅡ防水层微膨胀细石砼分两次灌注,第二次灌注在上面地漏口堵塞密封油膏250i ≥5%≥103 穿卫生间烟道防水节点4 厨房烟道防水节点增加一道1.5厚JS 防水涂膜细石砼灌缝(48H 蓄水不漏)详见厨房楼面做法100R 100250HH钢筋支承分层烟道2Ф14增加一道1.5厚JS防水层200200素混凝土坎宽100、高120（非沉箱式）宽100、高350（沉箱式）详见卫生间做法H-0.05穿卫生间烟道A AA-A5 穿墙管道堵塞节点6 穿墙螺杆洞堵塞节点干硬微膨胀细石砼封堵管材密封胶2厚JS防水层水泥基防水材料1.5厚1穿墙螺杆封堵1:2干硬性微膨胀防水水泥砂浆压实505347 混凝土雨棚/空调板防水节点8 预制空调管孔洞大样预制砼块外墙面959580808080952406524065180240预制空调管孔洞65每边突出30,预留抹灰。
预留砼块内,一起浇筑，预制砼块≥2005015砼雨棚/空调板防水节点2%10x7PVC 滴水条5 9 外墙抹灰分格缝、滴水做法节点10 屋面落水口侧排地漏节点抹灰前预埋设分格条分格缝做法外砖墙抹灰层砼梁板结构楼面标高10增加一道1.5厚911防水层(200+200)Φ25PVC 管聚氨酯密封膏611 屋面排气管设置大样（上人屋面根据使用需要可采用盲沟做法）12 外墙铝合金窗防渗漏节点13 烟道出屋面防水节点D 25PVC 管PVC 三通100说明：1、36m2、设置在边角位置。
窗楣位置为外墙砖，则滴水槽改为鹰嘴。
单滴水线i=30%外内内窗台外窗台外墙铝合金窗窗框堵塞说明：内外窗台高差不小于20mm ，如外墙砖墙密封胶密封胶1.5厚JS 防水层1.5厚JS 防水层1：2干硬性微膨胀防水砂浆（内掺水泥用量8%的膨胀剂和3.8%的防水粉）1：2干硬性微膨胀防水砂浆（内掺水泥用量8%的膨胀剂和3.8%的防水粉）框槽内安装前先堵塞1/214 阳台花池防水做法15 女儿墙、分格缝节点4R1烟道出屋面增加一道1.5厚911防水层202聚氨脂密封膏阳台花池防水作法结构砼板2厚双组分911防水涂料1:3水泥砂浆保护层阳台标高7816 管道穿越楼板、屋面板预埋套管做法女儿墙节点、分格缝节点≥20%R 10010伸缝聚氨脂密封膏沥青麻丝填塞缩缝切割机切深15沥青油膏嵌缝、饰面层、8厚1:3水泥沙浆、12厚1:2.5水泥砂浆、400宽镀锌钢丝网（网格10×10），、3厚卷材防水层、8厚1:2.5水泥砂浆找平层、女儿墙用胶粘钉固定（不得破坏防水层）2020400预埋镀锌套管翼环3厚,宽度30楼面屋面管道穿越楼板、屋面板预埋套管做法嵌沥青麻丝，高度不少于30防水油膏填缝赠送：一份《国际商业合同》国际商业合同买方：___________________________________地址：邮编：____________ 电话：____________法定代表人：____________ 职务：____________ 国籍：____________卖方：____________________________________地址：邮编：____________ 电话：____________法定代表人：____________ 职务：____________ 国籍：____________买卖双方在平等、互利的原则上，经协商达成本协议条款，以共同遵守，全面履行：第一条品名、规格、价格、数量：单位：____________________________数量：____________________________单价：____________________________总价：____________________________总金额：____________________________第二条原产国别和生产厂：第三条包装：1.须用坚固的木箱或纸箱包装。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第四章给水排水篇(一) 说明1.本设计要求适用于住宅项目，按照给水系统、排水系统、消防系统、设备要求等方面制定。
2.本设计要求中安装高度均指到建筑完成面的距离。
3.除特别注明外，标高以m计，其余均以mm计。
4.当地若有特殊要求或习惯性做法时，按当地要求执行；否则，按本设计要求执行。
5.10万方以上的做综合管网设计，10万方以下的部设计.(二) 给水系统1管材选型1.1室外部分（1）市政给水管DN≥100采用球墨铸铁管，DN＜100采用衬塑钢管。
（2）加压给水管埋地部分DN≤250采用衬塑钢管，DN>250采用钢丝网骨架管，其他采用衬塑钢管。
（3）球墨铸铁管埋地部分管道刷冷底子油一道，热沥青一遍防腐。
1.2室部分户水表前采用衬塑钢管，表后冷水采用冷水PPR管，热水采用专用热水PPR 管，管材必须经过8760h热稳定性试验。
1.3水池、水泵房管材水泵吸水管伸入水池部分采用不锈钢管，其他采用衬塑钢管或厂家配套的不锈钢管。
1.4直饮水水管材直饮水水管采用薄壁不锈钢管。
1.5喷灌管材采用PE给水管，管道阀门DN≤50采用铸铁截止阀,DN>50采用铸铁闸阀。
1.6水景管材水泵出水管外露部分采用不锈钢管，埋地部分及水池补水管均采用PE给水管。
1.7燃气管管材室燃气管表前管明装，采用热镀锌钢管；表后管暗装，采用无缝钢管。
室外燃气管采用燃气专用PE管。
当地有特殊要求的，以当地要求为准。
2技术要求2.1室管道布置原则（1）给水管道大于DN25时，布置在吊顶。
（2）当给水管道布置在找平层时，客（餐）厅冷（热）水管距墙边100mm 布置，冷热水管中心间距100mm；卫生间、厨房管道原则上布置在墙体，如遇结构柱或剪力墙时可布置在沉箱。
管道不应布置在卧室。
2.2水表、燃气表、洗衣机、热水器的设置要求2.2.1水表及水表井：住宅在每层楼梯间或前室设独立水表井间，给水立管及水表均布置在水表井，自首层起每五层在水表井设DN15清洁水龙头一个，每层水表井均设置排水地漏。
水表井尺寸按最小要求设置。
别墅于入户围墙门外绿化带设水表。
若当地有特殊的要求，按照当地要求设置。
2.2.2燃气表：住宅有生活阳台时燃气表布置在生活阳台；无生活阳台时燃气表布置在厨房。
别墅于入户围墙装饰柱处设燃气表。
燃气表不能暗设于吊柜，受条件限制设在吊柜时，吊柜应做成敞开形式。
燃气表与电气设备及燃气灶水平距离不应小于300mm,炉灶下燃气预留接口位置应从厨柜背面接出，装修专业应考虑通风措施。
燃气管道和电气设备、相邻管道之间的净距见下表：套管的两端应各伸出燃气管道10cm。
（2）燃气热水器距电气设备距离不小于30cm。
（3）当地燃气公司有具体要求时按当地要求。
2.2.3洗衣机：生活阳台及景观阳台均设置洗衣机龙头，洗衣机龙头安装高度为1.20m。
2.2.4热水器：住宅、别墅采用即热式燃气热水器供应热水，有生活阳台时热水器布置在生活阳台；无生活阳台时热水器布置在厨房。
当热水器布置在封闭阳台或者厨房时，应预留热水器排烟孔。
住宅燃气热水器的设计指引见附录二。
若采用其他形式热水器，需自行向集团报批。
热水器进水管截止阀安装高度 1.20m，热水器与电气设备、排水管水平距离不应小于300mm。
2.3其他要求2.3.1小区给水管道分期建设时应设置阀门隔断。
2.3.2住宅生活热水供应点：每户的洗菜盆、洗脸盆、淋浴间、浴盆、按摩浴缸。
2.3.3空中花园或大露台应设DN15绿化水龙头一个，并考虑排水措施。
（北方严寒及寒冷地区由当地确定。
）排水措施示意见下：2.3.4别墅首层室外需设DN15绿化给水龙头一个，独立别墅根据需要可考虑设两个（北方严寒及寒冷地区由当地确定）。
2.3.5园林绿化及景观用水水源应优先采用天然水源，绿化用水宜采用独立供水系统。
项次给水配件名称配件中心距地面高度(mm)冷热水龙头距离(mm)1 架空式污水盆(池)水龙头1000 ---2 落地式污水盆(池)水龙头8003 洗涤盆(池)角阀（下配水）450 1504 住宅阳台清洁给水龙头500 ---5 洗手盆角阀（下配水）550 ---6洗脸盆水龙头(上配水) 1000 1507 水龙头(下配水) 800 1508 角阀(下配水) 550 ---注：（1）卫厨间（除在找平层或沉箱走管外）在砖墙走管时热水横管安装高度550mm，冷水横管安装高度250mm。
（2）上述高度均指距建筑完成面高度。
（3）淋浴器与其它卫生器具宜同侧布置。
（4）具体以确定的厂家产品安装说明为准。
(三) 排水系统1管材选型1.1室外部分（1）地质情况较差，基础需处理时，DN≤500mm采用UPVC双壁波纹管，DN＞500采用钢筋混凝土管。
（2）地质情况较好，基础不需处理时，DN≤400mm采用UPVC双壁波纹管，DN＞400采用钢筋混凝土管。
（3）采用双壁波纹管时，位于人行道及绿化带下采用环刚度S1级（4KN/㎡）；位于车行道下采用环刚度S2级（8KN/㎡）。
1.2室部分（1）排水立管靠近与卧室相邻的墙布置时采用PVC－U双壁中空螺旋消音排水塑料管；其他排污管采用普通UPVC排水塑料管，当有立管转换横管时，立管底部配件采用给水弯头。
（2）重力流雨水排水系统多层建筑采用普通UPVC排水管；11层及以上建筑天面雨水管采用给水UPVC管及给水配件。
（3）压力流雨水排水系统采用给水UPVC管及给水配件，其管材采用工作压力应大于建筑物净高度产生的净水压，管材抗环变形外压力应大于0.15MPa。
（4）空调冷凝水管采用UPVC排水管，颜色同建筑外立面，为米黄色。
DN<40的暗装空调冷凝水管采用UPVC给水管。
1.3套管管材（1）卫生间侧壁预留国标普通焊接钢套管。
（2）卫生间排水立管穿楼板处不预留套管，管道直接安装外加止水环。
（3）阳台排水立管穿楼板处预留排水UPVC套管，套管外加止水环。
（4）明装消防立管与明装给水立管穿楼板处预留国标镀锌钢套管。
（5）核心筒处管井立管穿楼板处预留排水UPVC套管。
（6）管道穿水池、地下室外壁、天面水箱预留防水套管，做法按国标02S404要求。
（7）管道穿天面预留防水套管，套管材料采用焊接钢管，翼环厚5mm。
当地有特殊要求，以当地要求为准。
2技术要求2.1排水管设计原则2.1.1排水横管布置：大堂如布置有排水横管时，排水横管应在梁底400mm、距墙600mm围走管。
2.1.2排水立管的设置：对建筑外立面影响较大时，可考虑设于卫生间。
2.1.3排水管道穿沉箱结构梁布置：需预留国标普通焊接钢套管，套管中心距墙或梁边（结构）110mm，套管中心间距原则上采用180mm。
粪水管套管规格DN150，套管中心标高Z+0.13；污水管套管规格DN125，套管中心标高Z+0.13；沉箱地漏套管规格DN100，套管中心标高Z+0.07。
（Z表示沉箱结构面标高）2.1.4厨房废水单独设立管排放，厨房布置应考虑立管布置位置。
2.1.5设置分体空调的住宅，冷凝水排水立管管径为DN40,支管管径为DN25。
2.1.6设置小型中央空调的住宅，18层及18层以下的,冷凝水排水立管管径为DN50；18层以上的，排水立管管径为DN75。
别墅冷凝水排水立管管径为DN32。
小型中央空调的室外机位处应设置机位地漏，室的冷凝水不宜直接排入机位地漏，应与机位地漏分别接入冷凝水排水立管。
2.2地下室电房排水2.2.1电房地沟排水就近接至地下室集水井。
2.2.2电房上方不应布置卫生间、厨房等用水房，如当地供电局同意，结构应做双层板处理。
2.3集水井及潜污泵设置要求2.3.1平时汽车库（含自行车库），采用1m×1m×1m集水井，设一台潜污泵；汽车入口坡道截水沟处集水井按计算确定，设两台潜污泵；当人防战时用水房集水井兼作平时集水井时，采用1.0m×1.5m×1m集水井，设一台潜污泵。
2.3.2水泵房集水井采用1.5m×1.5m×1m集水井，设两台潜污泵。
2.3.3消防电梯集水井不应直接设在电梯井，应设在电梯临近处；无地下室时宜设在楼梯间。
集水井底低于电梯井底不小于0.7m,有效容积为2.0m3,设一台流量不小于10L/S的潜污泵。
2.3.4当潜污泵电机功率小于7.5KW或出水口管径小于DN100时，采用移动式水泵。
2.4室外给排水井及井盖设置要求2.4.1小区车行道路及入户通道上不得设置检查井，私家花园尽量少设置检查井，若必须设置，不宜集中设置在单户私家花园；井盖宜设于公共隐蔽位置。
2.4.2小区给水、燃气等压力管线可设置于车行路下方，应尽量靠近路边布置，管道间距应布置紧凑，满足施工要求；检修阀门等应设置于车行路以外位置。
2.4.3小区雨水、污水等重力流管线可设置于车行路边，但检查井盖应设置于路边的人行道或绿地，且检查井盖应与相邻道路或围墙边线平行，并与园林专业协调进行装饰处理。
2.4.4建筑室外排水检查井当井深≤1.0m，所连管道D≤400mm时采用****方形检查井（见附录三）；否则采用直径不小于700mm的国标圆形检查井。
装饰井盖做法详园林标准图。
2.4.5雨水口：无道牙处采用国标平箅式单箅雨水口，有道牙处采用国标偏沟式单箅雨水口，铸铁井圈及铸铁箅子（高档楼盘以园林专业要求为准）。
2.4.6地下室集水井采用1000mmx1000mm镀锌钢格栅盖板（格栅间距20），下衬一层18目防鼠不锈钢钢丝网；水泵房集水井采用750mmx1000mm镀锌格栅双格盖板，下衬一层18目防鼠不锈钢钢丝网。
2.4.7水表井采用国标水表井及井盖，井盖规格为Ф600，装饰井盖做法详园林标准图。
2.4.8阀门井采用国标阀门井及井盖，井盖规格为Ф700，装饰井盖做法详园林标准图。
2.5地漏规格2.5.1卫生间地面采用DN50普通地漏，在大便器与淋浴间（浴缸）间设置。
2.5.2淋浴间采用DN75普通地漏,方形淋浴间地漏贴淋浴器所在墙边居中设置，扇形淋浴间地漏沿淋浴间墙角设置。
2.5.3阳台洗衣机采用DN75洗衣机专用地漏；阳台地面采用DN50普通地漏，厨房地面不设地漏。
DN50侧出地漏，除沉箱地漏外，其它地漏均要求设存水弯，存水弯水封深度不小于50mm。
2.5.5地漏均采用不锈钢面板。
2.6通气管设置地区上人屋面通气管距屋面距离为2000mm，不上人屋面通气管距屋面距离为500mm；其它地区按当地要求。
2.7雨水斗设置屋面采用DN100雨水斗或DN100侧入雨水斗。
2.8地区三十二层以下建筑排水系统不设消能装置；其它地区按当地要求。
(四) 消防系统1管材选型1.1水泵吸水管及出水管均采用外壁热镀锌钢管。
1.2自动喷水灭火系统、水喷雾灭火系统、消火栓系统给水管，架空时应采用热浸镀锌钢管。
