《数字电子技术（第二版）》习题册部分参考答案课题一认识数字电路任务一认识数制与数制转换一、填空题1．时间数值 1 02．1 8 153．1 128 2554．75．96．16二、选择题1．C 2．B 3．C 4．B 5．C 6．A 7．D三、判断题1．√ 2．√ 3．× 4．× 5．√ 6．× 7．√ 8．√ 9．×四、问答题1．答：数字电路中的信号为高电平或低电平两种状态，它正好与二进制的1和0相对应，因此，采用二进制更加方便和实用。
2．答：十六进制具有数据读写方便，与二进制相互转换简单，较直观地表示位状态等优点。
五、计算题1．（1）7 （2）15 （3）31 （4）2132．（1）［1010］2 （2）［1 0000］2（3）［100 0000 0000］2 （4）［100 0000 0110］23．（1）［27］8（2）［35］8（3）［650］8（4）［3153］84．（1）［010 111］2（2）［001 101 110］2（3）［010 000 000］2（4）［001 110 101 101］25．（1）0FH （2）1FH（3）36H （4）0AE63H6．（1）0001 0110 B （2）0010 1010 1110 B（3）1011 1000 1111 1100B （4）0011 1111 1101 0101B任务二学习二进制数算术运算一、填空题1．加减乘除2．0+0=0 0+1=1 1+0=1 1+1=103．0－0=0 1－0=1 1－1=0 10－1=14．0×0=0 0×1=0 1×0=0 1×1=15．1 06．最高正负原码7．字节8．半字节9．字二、选择题1．C 2．B 3．C 4．B 5．B 6.B 7.C三、判断题1．√ 2．× 3．× 4．√四、问答题1．答：将二进制数0011移位至0110，是向左移动一位，应做乘2运算。
数字电路期末复习题及答案一、填空题1数字信号的特点是在时间上和幅值上都是断续变化的,其高电平和低电平常用1 _ 和_0 ___ 来表示。
2、分析数字电路的主要工具是逻辑代数，数字电路又称作逻辑电路。
3、逻辑代数又称为布尔代数。
最基本的逻辑关系有与、或、非三种。
常用的几种导出的逻辑运算为与非或非与或非同或异或。
4、逻辑函数的常用表示方法有逻辑表达式真值表逻辑图。
5、逻辑函数F=A BCD +A+B+C+ __________ 。
6、逻辑函数F=A B A B A B AB = ________ 0 _______ 。
7、OC门称为集电极开路门，多个OC门输出端并联到一起可实现丄与功能。
8、TTL与非门电压传输特性曲线分为饱和区、转折区、线性区、截止区。
9、触发器有2 个稳态，存储8位二进制信息要__8 ________________________个触发器。
1 0、一个基本RS触发器在正常工作时，它的约束条件是R+S=1，则它不允许输入S = 0且R= 0的信号。
11、一个基本RS触发器在正常工作时，不允许输入R=S= 1的信号，因此它的约束条件是RS=0 。
1 2、在一个CP脉冲作用下，引起触发器两次或多次翻转的现象称为触发器的空翻，触发方式为主从式或边沿式的触发器不会出现这种现象。
13、施密特触发器具有回差现象，又称电压滞后特性；单稳触发器最重要的参数为脉宽。
14、半导体数码显示器的内部接法有两种形式：共阴接法和共阳接法。
15、对于共阳接法的发光二极管数码显示器，应采用低电平驱动的七段显示译码器。
16、寄存器按照功能不同可分为两类：移位寄存器和数码寄存器。
17、时序逻辑电路按照其触发器是否有统一的时钟控制分为同步时序电路和异步时序电路。
、选择题1 一位十六进制数可以用 C 位一进制数来表示。
A 1B . 2 C.4D162、十进制数25用8421BCD码表示为 B 。
A 10 101B . 0010 0101 C.100101 D .101013、以下表达式中符合逻辑运算法则的是D。
数电基础课后习题答案数电基础课后习题答案在学习数电基础课程时，习题是巩固知识、提高理解能力的重要方式。
但是，很多同学在完成习题时会遇到一些困难，尤其是对于一些复杂的题目。
在这篇文章中，我将为大家提供一些数电基础课后习题的答案，希望能够帮助到大家。
第一章：数字系统和二进制数1. 将十进制数19转换为二进制数。
答案：19的二进制表示为10011。
2. 将二进制数1101转换为十进制数。
答案：1101的十进制表示为13。
3. 将十进制数25转换为八进制数。
答案：25的八进制表示为31。
第二章：布尔代数和逻辑门1. 简化逻辑表达式：(A + B)(A + C)(A + D)(B + C + D)。
答案：简化后的逻辑表达式为A + BCD。
2. 给定逻辑电路图，求输出。
答案：根据逻辑电路图，可以通过逻辑门的连接关系和输入信号的状态来确定输出信号的状态。
第三章：组合逻辑电路1. 给定逻辑电路图，求输出。
答案：同样地，根据逻辑电路图和输入信号的状态，可以确定输出信号的状态。
第四章：时序逻辑电路1. 给定时序电路图，求输出。
答案：时序电路的输出不仅取决于当前的输入信号状态，还取决于前一时刻的输入信号状态。
通过根据时序电路图的连接关系和输入信号的状态来确定输出信号的状态。
第五章：存储器和存储器芯片1. 给定存储器芯片的引脚图，求存储器的工作原理。
答案：存储器芯片的引脚图包含了存储器的输入和输出端口，通过对输入信号的写入和读取操作，可以实现对存储器中数据的存储和读取。
第六章：计数器和寄存器1. 给定计数器电路图，求输出。
答案：计数器电路的输出取决于计数器的输入信号和计数器的状态。
通过根据计数器电路图的连接关系和输入信号的状态来确定输出信号的状态。
以上是对数电基础课后习题的一些答案，希望能够帮助到大家更好地理解和掌握数电基础知识。
在学习过程中，如果遇到任何问题，不要犹豫，及时向老师或同学寻求帮助。
只有通过不断地练习和思考，我们才能够真正理解和应用数电基础知识，取得更好的学习成果。
《数字电路》练习题及参考答案一、逻辑函数化简1.用卡诺图法将逻辑函数化简为最简与一一或表达式Y=ABC+ABD+CD'+AB C+A'CD'+ACDY=A+D2.用卡诺图法将逻辑函数化简为最简与一一或表达式Y=AB,+B,C+ΛD二、简答题1.时序逻辑电路在逻辑功能和电路结构上各有什么特点？答：逻辑功能上：任意时刻的输出不仅取决于这一时刻的输入，还与电路的历史状态有关。
电路结构上：①包含存储电路和组合电路；②存储器状态和输入变量共同决定输出。
3.简述触发器电路必须具备的两个基本特点。
答：1.有两个可以自行保持的状态；2.可以根据不同的输入置成。
或1状态三、设计题1.用4选1数字选择器(74HC153/2)产生逻辑函数：Z=AβC+A t C+BC(数据选择器输出方程为Y=D0(AAi)+D i(A i A0)+D2(A i A n)+D y(A i A ii))已知输出方程为：Y=(AA)Qo+(AA)S+(AA)Qf(AA)A将给定逻辑函数化为与输出方程对应的形式为：Y=Aβ,C+A BI+ABC+ABC另数据选择器输入接成：Al=A;Ao=8;D 0=D 2=C ,;D 1=1;D 3=C2 .用3线一8线译码器74HC138和门电路产生如下多输出逻辑函数。
Y 1=ACY 2=A ,B ,C+AffC ,+BCY i =B'C+ABCY i =AC=ΛffC+ΛBC=nι5+m 7=(m 5,m 7y=(Y 5,Y 7y<Y 2≈A ,B ,C+AffC ,+BC=A'B ,C+A;BC+AB ,C+ABC≈m i +m 3+fn i +m 7≈(m,,m 3,m 4'm ιy=(Y l 'Y i ,Y 4,Y 7y X=B'C+46C=A'B'C+A&C+ABC=，/+，%+%=(/'%6')'=(可匕工)画出电路为：则：Y=Z接电路为:3¾%J %41IΛβ与。

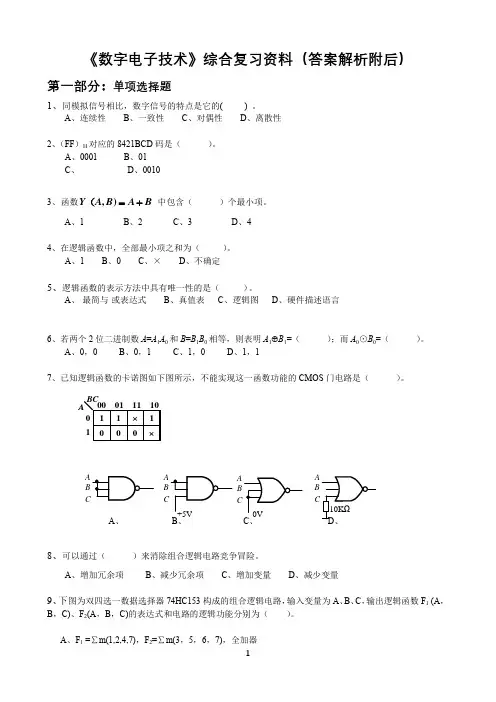

《数字电子技术》综合复习资料（答案解析附后）第一部分: 单项选择题1、同模拟信号相比，数字信号的特点是它的( ) 。
A 、连续性B 、一致性C 、对偶性D 、离散性 2、（FF ）H 对应的8421BCD 码是（ ）。
A 、0001B 、01C 、D 、0010 3、函数B A B A Y +=),（ 中包含（ ）个最小项。
A 、1 B 、2 C 、3 D 、44、在逻辑函数中，全部最小项之和为（ ）。
A 、1B 、0C 、×D 、不确定5、逻辑函数的表示方法中具有唯一性的是（ ）。
A 、最简与-或表达式B 、真值表C 、逻辑图D 、硬件描述语言6、若两个2位二进制数A =A 1A 0和B =B 1B 0相等，则表明A 1⊕B 1=（ ）；而A 0⊙B 0=（ ）。
A 、0，0 B 、0，1 C 、1，0 D 、1，17、已知逻辑函数的卡诺图如下图所示，不能实现这一函数功能的CMOS 门电路是（ ）。
A 、B 、C 、8、可以通过（ ）来消除组合逻辑电路竞争冒险。
A 、增加冗余项B 、减少冗余项C 、增加变量D 、减少变量9、下图为双四选一数据选择器74HC153构成的组合逻辑电路，输入变量为A 、B 、C ，输出逻辑函数F 1 (A ，B ，C)、F 2(A ，B ，C)的表达式和电路的逻辑功能分别为（ ）。
A 、F 1 =∑m(1,2,4,7)，F 2=∑m(3，5，6，7)，全加器B 、F 1 =∑m(1,2,4,7)，F 2=∑m(1，3，6，7），全减器C 、F 1 =∑m(1,2,4,7)，F 2=∑m(4，5，6，7)，全加器D 、F 1 =∑m(1,2,3,7)，F 2=∑m(3，5，6，7），全减器10、下图为八选一数据选择器构成的组合逻辑电路，输入变量为A 、B 、C 、D ，输出逻辑函数F 的表达式为（ ）。
A 、 F （A,B,C,D ）=∑m(4，8，9，13)；B 、 F （A,B,C,D ）=∑m(6，8，9，13)；C 、 F （A,B,C,D ）=∑m(6，7，8，9，12，15)；D 、 F （A,B,C,D ）=∑m(6，8，13，14，15)；11 ）。
课题一组合逻辑电路任务 1 逻辑门电路的识别和应用一、填空题1.与逻辑； Y=A ·B2.或逻辑； Y=A+B3.非逻辑； Y=4.与运算；或运算；非运算5.低电平6.输入电压 Vi ；输出电压 Vo7. 3.6V；0.3V8.输出端并；外接电阻 R；线与；线与；电平9.高电平；低电平；高阻态10.CMOS11.非门；非门二、选择题1. A2. C3. C4. D5. C6. A7. B8. B9. B10.A11.B12.B13.A三、简答题1. Y1：Y2：2.真值表逻辑函数式Y=ABC 3.真值表逻辑表达式Y1=ABY2=Y3= A+B逻辑符号4.5.任务 2 组合逻辑电路的分析和设计一、填空题1.高电平；低电平2.输入逻辑变量的各种可能取值；相应的函数值排列在一起3.逻辑变量；与；或；非4.两输入信号；异或门电路5.代数；卡诺图6.A+B+C ；A；A7.（ 1） n； n；（2）原变量；反变量；一；一8.与或式； 1； 09.组合逻辑电路；组合电路；时序逻辑电路；时序电路10.该时刻的输入信号；先前的状态二、选择题1. D2. C3. C4. A5. A三、判断题1.×2.√3.√4.√5.×6.√7.×四、简答题1.略2.（ 1） Y=A+ B（2）Y=AB + A B(3)Y=ABC+A + B +C+D=A + B +C+D3. (1)Y=A B C+ABC+ABC+ABC= A C+AC(2) Y= A CD+A B D + D+ACDAB(3)Y=C+ AB+AB4.状态表逻辑功能：相同出1，不同出 0逻辑图5.（ a）逻辑函数式Y=AB+ A B真值表逻辑功能：相同出1，不同出 0（b）逻辑函数式 Y=AB+BC+AC真值表逻辑功能：少数服从多数电路，即三人表决器。
6.Y=A ABC +B ABC +C ABC判不一致电路，输入不同，输出为1,；输入相同，输出为0。
习题参考答案注：参考答案，并不是唯一答案或不一定是最好答案。
仅供大家参考。
第一章习题2. C B A D B A C B A F ⋅⋅+⋅⋅+⋅⋅=3. 设：逻辑变量A 、B 、C 、D 分别表示占有40%、30%、20%、10%股份的四个股东，各变量取值为1表示该股东投赞成票；F 表示表决结果，F =1表示表决通过。
F =AB +AC +BCD4. 设：A 、B 开关接至上方为1，接至下方为0；F 灯亮为1，灯灭为0。
F =A ⊙B5. 设：10kW 、15kW 、25kW 三台用电设备分别为A 、B 、C ，设15kW 和25kW 两台发电机组分别为Y 和Z ，且均用“0”表示不工作，用“1”表示工作。
C AB Z BA B A Y ⋅=⋅=6.输入为余3码，用A 、B 、C 、D 表示，输出为8421BCD 码，用Y 0、Y 1、Y 2、Y 3表示。
D C A B A Y CB DC BD B Y DC Y DY ⋅⋅+⋅=⋅+⋅⋅+⋅=⊕==32107. 设：红、绿、黄灯分别用A 、B 、C 表示，灯亮时为1，灯灭时为0；输出用F 表示，灯正常工作时为0，灯出现故障时为1。
C A B A C B A F ⋅+⋅+⋅⋅=8. D C B D A H DC B AD C B A D C B A D C B A G DC B AD C A B A F DC B A E ⋅⋅+⋅=⋅⋅⋅+⋅⋅⋅+⋅⋅⋅+⋅⋅⋅=⋅⋅⋅+⋅⋅+⋅=⋅⋅⋅=第二章习题1. 设：红、绿、黄灯分别用A 、B 、C 表示，灯亮时其值为1，灯灭时其值为0；输出报警信号用Y 表示，灯正常工作时其值为0，灯出现故障时其值为1。
AC AB C B A Y ⋅⋅=2. 设：烟、温度和有害气体三种不同类型的探测器的输出信号用A 、B 、C 表示，作为报警信号电路的输入，有火灾探测信号时用1表示，没有时用0表示。
报警信号电路的书躇用Y 表示，有报警信号时用1表示，没有时用0表示。
一、填空题：1．在计算机内部，只处理二进制数；二制数的数码为1 、0两个；写出从（000）2依次加1的所有3位二进制数：000、001、010、011、100、101、110、111 。
2．13=（1101）2；（5A）16=（1011010）2；（10001100）2=（8C）16。
完成二进制加法（1011）2+1=（1100）23．写出下列公式：= 1 ；= B ；= A+B ；=BA 。
4．含用触发器的数字电路属于时序逻辑电路（组合逻辑电路、时序逻辑电路）。
TTL、CMOS电路中，工作电压为5V的是TTL ；要特别注意防静电的是CMOS 。
5．要对256个存贮单元进行编址，则所需的地址线是8 条。
6．输出端一定连接上拉电阻的是OC 门；三态门的输出状态有1 、0 、高阻态三种状态。
7．施密特触发器有 2 个稳定状态.，多谐振荡器有0 个稳定状态。
8．下图是由触发器构成的时序逻辑电路。
试问此电路的功能是移位寄存器，是同步时序电路（填同步还是异步），当R D=1时，Q0Q1Q2Q3= 0000 ，当R D=0，D I=1，当第二个CP脉冲到来后，Q0Q1Q2Q3= 0100 。
(图一)1．和二进制数(111100111.001)等值的十六进制数是( B )A．(747.2)16B．(1E7.2)16C．(3D7.1)16D．(F31.2)16R CP2．和逻辑式BACBAC++相等的式子是( A )A．AC+B B． BC C．B D．BCA+3．32位输入的二进制编码器，其输出端有( D )位。
A. 256B. 128C. 4D. 54．n位触发器构成的扭环形计数器,其无关状态数为个( B ) A．2n-n B．2n-2n C．2n D．2n-15．4个边沿JK触发器,可以存储( A )位二进制数A．4 B．8 C．166．三极管作为开关时工作区域是( D )A．饱和区+放大区B．击穿区+截止区C．放大区+击穿区D．饱和区+截止区7.下列各种电路结构的触发器中哪种能构成移位寄存器（ C ）A．基本RS触发器B．同步RS触发器C．主从结构触发器8．施密特触发器常用于对脉冲波形的（ C ）A．定时B．计数C．整形1．八进制数 (34.2 )8的等值二进制数为11100.01 ；十进制数 98 的8421BCD 码为10011000 。
第1章逻辑代数基础一、选择题（多选题）1．以下代码中为无权码的为。
A. 8421BCD码B. 5421BCD码C. 余三码D. 格雷码2．一位十六进制数可以用位二进制数来表示。
A. １B. ２C. ４D. 163．十进制数25用8421BCD码表示为。
A.10 101B.0010 0101C.100101D.101014．与十进制数（53.5）10等值的数或代码为。
A.(0101 0011.0101)8421BCDB.(35.8)16C.(110101.1)2D.(65.4)85.与八进制数(47.3)8等值的数为：A. (100111.011)2B.(27.6)16C.(27.3 )16D. (100111.11)26.常用的B C D码有。
A.奇偶校验码B.格雷码C.8421码D.余三码7.与模拟电路相比，数字电路主要的优点有。
A.容易设计B.通用性强C.保密性好D.抗干扰能力强8. 逻辑变量的取值１和０可以表示：。
A.开关的闭合、断开B.电位的高、低C.真与假D.电流的有、无9．求一个逻辑函数F的对偶式，可将F中的。
A .“·”换成“+”，“+”换成“·”B.原变量换成反变量，反变量换成原变量C.变量不变D.常数中“0”换成“1”，“1”换成“0”E.常数不变10. A+BC= 。
A .A+B B.A+C C.（A+B）（A+C） D.B+C11.在何种输入情况下，“与非”运算的结果是逻辑0。
A．全部输入是0 B.任一输入是0 C.仅一输入是0 D.全部输入是112.在何种输入情况下，“或非”运算的结果是逻辑0。
A．全部输入是0 B.全部输入是1 C.任一输入为0，其他输入为1 D.任一输入为113.以下表达式中符合逻辑运算法则的是。
A.C·C=C2B.1+1=10C.0<1D.A+1=114. 当逻辑函数有n个变量时，共有个变量取值组合？A. nB. 2nC. n2D. 2n15. 逻辑函数的表示方法中具有唯一性的是。
Made by 遇见 第一套一．选择题（18分）1．以下式子中不正确的是（ ） a ．1•A ＝A b ．A ＋A=A c ．B A B A +=+ d ．1＋A ＝12．已知B A B B A Y ++=下列结果中正确的是（ ）a ．Y ＝Ab ．Y ＝Bc ．Y ＝A ＋Bd ．B A Y +=3．TTL 反相器输入为低电平时其静态输入电流为（ ） a ．－3mA b ．＋5mA c ．－1mA d ．－7mA4．下列说法不正确的是（ ） a ．集电极开路的门称为OC 门b ．三态门输出端有可能出现三种状态（高阻态、高电平、低电平）c ．OC 门输出端直接连接可以实现正逻辑的线或运算d 利用三态门电路可实现双向传输 5．以下错误的是（ ）a ．数字比较器可以比较数字大小b ．实现两个一位二进制数相加的电路叫全加器c ．实现两个一位二进制数和来自低位的进位相加的电路叫全加器d ．编码器可分为普通全加器和优先编码器 6．下列描述不正确的是（ ）a ．触发器具有两种状态，当Q=1时触发器处于1态b ．时序电路必然存在状态循环c ．异步时序电路的响应速度要比同步时序电路的响应速度慢d ．边沿触发器具有前沿触发和后沿触发两种方式，能有效克服同步触发器的空翻现象 7．电路如下图（图中为下降沿Jk 触发器），触发器当前状态Q 3 Q 2 Q 1为“011”，请问时钟作用下，触发器下一状态为（ ）a ．“110”b ．“100”c ．“010”d ．“000”8、下列描述不正确的是（ ）a ．时序逻辑电路某一时刻的电路状态取决于电路进入该时刻前所处的状态。
b ．寄存器只能存储小量数据，存储器可存储大量数据。
c ．主从JK 触发器主触发器具有一次翻转性d ．上面描述至少有一个不正确 9．下列描述不正确的是（ ）a ．EEPROM 具有数据长期保存的功能且比EPROM 使用方便b ．集成二—十进制计数器和集成二进制计数器均可方便扩展。
数字电路复习题（注意：以下题目是作为练习和考试题型而设，不是考题，大家必须融会贯通，举一反三。
） 1、逻辑电路可以分为 组合逻辑电路 电路和 时序逻辑电路 电路。
2、数字电路的基本单元电路是 门电路 和 触发器 。
3、数字电路的分析工具是 逻辑代数（布尔代数） 。
4、（50.375） 10 = （110010.011） 2 = （32.6） 165、3F4H = （0001000000010010 ）8421BCD6、数字电路中的最基本的逻辑运算有 与 、 或 、 非 。
7、逻辑真值表是表示数字电路 输入和输出 之间逻辑关系的表格。
8、正逻辑的与门等效于负逻辑的 或门 。
9、表示逻辑函数的 4 种方法是真值表 、 表达式、 卡诺图 、 逻辑电路图 。
其中形式惟一的是 真值表 。
10、对于变量的一组取值，全体最小项之和为 1 。
11、对于任意一个最小项，只有一组变量的取值使其值为 1 ，而在变量取其他各组值时这个最小项的取值都是 0 。
12、对于变量的任一组取值，任意两个最小项之积为 0。
13、与最小项 ABC 相邻的最小项有 ABC 、 ABC 、 ABC 。
14、组合逻辑电路的特点是 输出端的状态只由同一时刻输入端的状态所决定，而与先前的状态没有关系（或输出与输入之间没有反馈延迟通路；电路中不含记忆元件） 。
15、按电路的功能分，触发器可以分为 RS 、 JK 、 D 、 T 、 T’。
16、时序电路可分为 同步时序逻辑电路 和 异步时序逻辑电路 两种工作方式。
17、描述时序电路逻辑功能的方法有逻辑方程组（含 驱动方程 、 输出方程 、状态方程 ）、 状态图 、 状态表 、 时序图 。
18、（251） 10 =（11111011） 2 =（FB ） 16 19、全体最小项之和为 1 。
20、按照使用功能来分，半导体存储器可分为RAM 和ROM 。
21、RAM 可分为动态RAM 和静态RAM 。
《数字电子技术》复习题参考答案一、选择题1. 在数字电路中，用“1”表示高电平，用“0”表示低电平，称为( C )；（A）译码（B）编码（C）正逻辑（D）负逻辑2. AB（A+BC）化成最简式是（D）A、 AB、 BC、 A+BD、 AB3、以下说法正确的是：（A）A、将OC门输出端连在一起，再通过一个电阻接外电源，可以实现线与逻辑关系。
B、三态门的输出端可以连在一起，但不能构成数据总线。
C、将OC门输出端直接连在一起，可以实现线与逻辑关系。
D、三态门的输出端连在一起，再通过一个电阻接外电源，构成数据总线。
4、全加器有3个输入端A B C，其中C为低位进位,输出端有S和CO，S表示本位和,CO 表示向高位进位,如果输入A=1 B=1 C=1 则S和CO 各等于 ( C )A S=0 CO=1B S=1 CO=0C S=1 CO=1D S=0 CO=05、数据选择器输入端D0D1D2D3，控制端 A1A若A1A=10，则哪个输入端的数据可以输出( C )A D0B D1C D2D D36、T'触发器的特性方程是( A )A Q n+1 =nQ B Q n+1=1 C Q n+1=0 D Q n+1= T'7、有一组代码需要暂时存放，应该选用（B）A、计数器B、寄存器C、译码器D、全加器8、有关单稳态触发器的说法错误的是：（ D ）A、它有一个稳态和一个暂稳态B、在外来触发脉冲作用下，能从稳态翻转到暂稳态C、暂稳态维持一段时间后，将自动返回稳态。
D、它有两个稳定状态9、触发器复位端R和置位端S的关系正确的是（B）A、两者同时有效B、不可能两者同时有效C、复位就是置位D、难以判断10、十进制数63的8421BCD码是（ C ）（A）10000000 （B）00111111（C）01100011 （D）0101001111、十进制数256的8421BCD码是（D）（A ）10000000 （B ）011001000110 （C ）01111111 （D ）00100101011012. 逻辑函数C A AB Y +=的最简与非—与非式为（ D ） （A ）C A AB （B ）AC AB （C ）AC B A （D ）C A AB 13、已知函数()Y A BC DE =+，其反演式为（ B ） （A ）E D BC A Y )(+= （B ） E D C B A Y +++=)( （C ）E D ABC Y ++= （D ）E D C B A Y +++=)(14、 在下图所示 6个电路中，能实现CD AB Y +=的电路是（ D 、E ） （A ） （B ） （C ） （D ）15、以下不属于CMOS 集成芯片的是（ C ）（A ） C663 （B ）CC4043 （C ）74LS47 （D ）74HC152 16、以下说法错误的是（ B ） （A ） 寄存器属于时序逻辑电路； （B ） 读/写存储器简称为ROM ；（C ） 基本寄存器只能采用并入并出的数据传送方式； （D ） 移位寄存器的存储单元只能用边沿触发器构成.17、欲将频率为f 的正弦波转换成为同频率的矩形脉冲，应选用（ C ）（A ）多谐振荡器 （B ）T ’型触发器 （C ）施密特触发器 （D ）单稳态触发器 18、存储容量为81024⨯位的RAM ，需要的地址码的位数为（ B ） （A ）3 （B ）10 （C ）13 （D ）8019、以下可以用来构成计数器的是（ D ）【注：本题最好改成“不能构成同步触发器的是（ A ）】（A ）基本RS 触发器 （B ）主从RS 触发器 （C ）同步D 锁存器 （D ）边沿JK 触发器20、如图1-10所示组合电路中，Y=（ B ）（A ）B A AB +（B ）B A B A +（C ）AB（D ）B A 图1-10二、填空题1. =2)11000011(___195_____10 (10110101)2 = (181)10=10)222( 11011110 2 (129)10 = (10000001)2（11001）2= （ ）10 （254）10=（ ）8421BCD 2. 在数字电路中，用“0”表示高电平，用“1”表示低电平，则称为__负__逻辑； 3. 逻辑函数的表示方法包括：真值表、卡诺图、逻辑表达式、逻辑图和__波形图__； 4. 时序逻辑电路的基本组成单元是____触发器_____； 5. 已知函数()Y A BC DE =+，其反演式E D C B A Y +++=)(； 6. T '触发器的特性方程为：n n Q Q =+1；7. 如左下图所示的TTL 电路，其输出信号Y=AB ；8. 如右上图所示电路中，若A=0、B=1，则Q= 1__；9. 用555定时器构成的单稳态触发器中，Ω=600R ，F C μ01.0=，则W t =S μ6.6； 10. 用555定时器构成的多谐振荡器中，Ω==k R R 121，F C μ1=，则输出电压的占空比q=_2/3_；11. 逻辑函数C A AB Y +=的最简与非—与非式为C A AB ； 12. 化简=+++=D C B A C B A Y A+B+C+D__； 13. T 触发器的特性方程为：n n Q T Q ⊕=+1；AY14. 逻辑函数的卡诺图如右下图所示，它的最简与或式是D B C B D A ++；15.用555定时器构成的施密特触发器，作阈值探测器，要求能将输入信号中幅值大于5V 的脉冲信号都检测出来，则电源电压CC V 应为__7.5__V ；16.用555定时器构成的多谐振荡器中，Ω==k R R 121，F C μ1=，则输出电压的频率f = 0.44 KHZ ；17.、同或门的表达式是 ( Y=A ⊙B=AB B A + ) 18、正的“或非”门也就是负（ 与非 ）门19、通常所说的三态门，是指哪3种状态？（ 0 态、1态、高阻态 ）20、在TTL 三态门、OC 门、与非门、异或门和或非门电路中，能实现“线与”逻辑功能的门为（ OC 门 ），能实现总线连接的门为（ 三态门 ）21、一个二进制编码器若需要对12个输入信号进行编码，则需要采用（ 4 ）位二进制代码。
第一章逻辑代数基础一、本章知识点1. 数制及不同数制间的转换熟练掌握各种不同数制之间的互相转换。
2. 码制定义、码的表示方法BCD码的定义，常用BCD码特点及表示十进制数的方法。
3. 原码、反码、补码的表示方法正数及负数的原码、反码、补码。
\4. 逻辑代数的基本公式和常用公式掌握逻辑代数的基本公式和常用公式。
5. 逻辑代数的三个基本定理定义，应用6•逻辑函数的表示方法及相互转换7•逻辑函数最小项之和的标准形式&逻辑函数的化简公式法化简逻辑函数卡诺图法化简逻辑函数的基本原理及化简方法二、例题数制转换1. 10= ( )2 =( )8=( )162. 16=( )2=( )103. 2=( )8=( )10写出下列数的八位二进制数的原码、反码、补码原码，就是用最高位表示数符(0表示正数、1表示负数)。
正数，原码=反码=补码；负数, 反码：除符号位以外，对原码逐位取反；补码：反码+11. (-35) 10=() 原码=()反码=()补码2. (+35)10 = (00100011 )原码=(00100011)反码=(00100011)补码3. (-110101)2 =()原码=()反码=()补码4. (+110101)2 = (00110101 )原码=(00110101)反码=(00110101)补码5. (-17)8=() 原码=()反码=()补码.将下列三位BCD码转换为十进制数根据BCD码的编码规则，四位一组展成对应的十进制数。
1. ()余3 码=(263) 102. ()8421 码= (596) 10分别求下列函数的对偶式Y ‘和反函数Y1. Y (A B)C DY' (A B) C DY (A B) C D2. Y AB C ADY' (A B C) (A D)Y (A B) C D求下列函数的与非-与非式。
1. Y AB AB\ Y AB AB将下列函数展成最小项之和的标准形式1. Y= A B B CY A B (C C) B C (A A) ABC ABC ABC ABC ABC A B；C ABC2. Y S RQY S RQ S(R R)(Q Q) RQ(S S)SRQ SRQ SRQ SRQ SRQ用公式法化简下列函数1. Y(A, B,C) AC ABC BC ABCY(A,B,C) AC ABC BC ABCC ABC C2. Y AB AC BC CD DY AB AC BC (CD D) AB (AC BC C)(AB A B) C D 1 C D 1用卡诺图化简下列逻辑函数Y BC AC CD2. Y(A,B,C,D) m(2,4,6,7,12,15)d(0,1,3,8,9,11)\uu£XPl 10111 jj11110X |xl|•iCD CD ACY CD CD AC1. 丫(A,B,C,D)m(2,4,5,6,10,11,12,13,14,15)卩 11JJ■r 1rJ/J00011110BC AC CDC(A AB B) ABC百度文库-让每个人平等地提升自我3.Y(A,B,C,D)吨1,2,5,7,8,9)约束条件:AB AC 0第三章组合逻辑电路一、本章知识点（一）概念1•组合电路：电路在任一时刻输出仅取决于该时刻的输入，而与电路原来的状态无关。
数字电路试卷答案大全试卷A一、选择题（从每小题的四个备选答案中，选出一个正确答案，并将其号码填在括号内，每小题2分，共20分）1.将十进制数（18）10转换成八进制数是 [ ]① 20 ② 22 ③ 21 ④ 23 2. 三变量函数()BC A C B A F+=,,的最小项表示中不含下列哪项 [ ]① m2 ② m5 ③ m3 ④ m7 3.一片64k ×8存储容量的只读存储器（ROM ），有 [ ]①64条地址线和8条数据线 ②64条地址线和16条数据线 ③16条地址线和8条数据线 ④16条地址线和16条数据线4.下列关于TTL 与非门的输出电阻描述中，正确的是 [ ] ①门开态时输出电阻比关态时大 ②两种状态都是无穷大输出电阻 ③门关态时输出电阻比开态时大 ④两种状态都没有输出电阻5.以下各种ADC 中，转换速度最慢的是 [ ]① 并联比较型 ② 逐次逼进型 ③ 双积分型 ④ 以上各型速度相同6. 关于PAL 器件与或阵列说法正确的是 [ ]① 只有与阵列可编程 ② 都是可编程的③ 只有或阵列可编程 ④ 都是不可编程的7. 当三态门输出高阻状态时，输出电阻为 [ ]① 无穷大 ② 约100欧姆 ③ 无穷小 ④ 约10欧姆8.通常DAC 中的输出端运算放大器作用是 [ ]① 倒相 ② 放大③ 积分 ④ 求和 9. 16个触发器构成计数器，该计数器可能的最大计数模值是 [ ]① 16 ② 32 ③ 162 ④ 216 10.一个64选1的数据选择器有（ ）个选择控制信号输入端。
[ ]① 6 ② 16 ③ 32 ④ 64 二、填空题（把正确的内容填在题后的括号内。
每空1分，共15分。
）1．已知一个四变量的逻辑函数的标准最小项表示为()()13,11,9,8,6,4,3,2,0,,,m d c b a F ∑=，那么用最小项标准表示=*F ，以及=F ，使用最大项标准表示F。
F，以及==2．具有典型实用意义的可编程逻辑器件包括，，，。
第一章 逻辑代数基础数制转换1. 10= ( )2 =( )8=( )162. 16=( )2=( )103. 2=( )8=( )10写出下列数的八位二进制数的原码、反码、补码原码，就是用最高位表示数符(0表示正数、1表示负数)。
正数，原码=反码=补码；负数，反码：除符号位以外，对原码逐位取反；补码：反码+11.（-35）10= ( )原码= ()反码=()补码2. (+35)10 = (00100011 )原码= (00100011)反码=(00100011)补码3. (-110101)2 = ( )原码= ()反码=()补码4. (+110101)2 = (00110101 )原码= (00110101)反码=(00110101)补码5. (-17)8=( )原码= ()反码=()补码. 将下列三位BCD 码转换为十进制数根据BCD 码的编码规则，四位一组展成对应的十进制数。
1. ()余3码 = （263）10 2. ()8421码= （596）10 分别求下列函数的对偶式Y ‘和反函数Y1. D C B A Y ++=)(D C B A Y ⋅+⋅=)(' D C B A Y ⋅+⋅=)(2. D A C B A Y ++=)()('D A C B A Y +⋅⋅+= D C B A Y ⋅+⋅=)(求下列函数的与非-与非式。
1. B A AB Y +=B A AB Y ⋅=将下列函数展成最小项之和的标准形式1. Y=C B B A ⋅+⋅CB AC B A C B A C B A C B A C B A C B A A A C B C C B A Y ⋅⋅+⋅⋅+⋅⋅=⋅⋅+⋅⋅+⋅⋅+⋅⋅=+⋅⋅++⋅⋅=)()(2. Q R S Y +=SRQQSRQRSQRSQRSSSQRQQRRSQRSY++++=++++=+=)())((用公式法化简下列函数1. CABCBBCAACCBAY+++=),,(CCABCCABBBAACCABCBBCAACCBAY=+=+++=+++=)(),,(2. DDCCBCAABY++++=11)()()(=++=++++=++++=++++=DCDCBAABDCCBCAABDDCCBCAABY用卡诺图化简下列逻辑函数1. ∑=)15,14,13,12,11,10,6,5,4,2(),,,(mDCBAYDCACCBY++=2. ∑∑+=)11,9,8,3,1,0()15,12,7,6,4,2(),,,(dmDCBAYCACDDCY++=3.:)9,8,7,5,2,1,0(),,,(=+=∑ACABmDCBAY约束条件第二章门电路三、例题1．指出下图中由TTL门电路组成的逻辑电路的输出是什么（高电平、低电平、高阻）？解：Y1= 低电平 Y2= 高电平 Y3= 高阻 Y4= 高电平2. 已知图示TTL门电路的输入端波形，试分别画出Y1、Y2、Y3、Y4的输出波形。
解：波形如图所示3．下图电路均由TTL 门组成，R ON =2K ，R OFF =，试分别写出输出函数的表达式。
解：0011=+⋅+⋅=B C A YD C B A Y +•+=2C AB C B C A C AB C AB C AB Y ++=+=⊕=34．已知CMOS 逻辑电路如图所示，试写出输出逻辑函数Y1、Y2的表达式。
解：A Y =1 C B AC Y +=25．TTL 门电路如图所示。
（1）图中多余输入端B 应接 。
（2）为使图中电路F 1=f (A,C)正常工作，该电路是否还有错误？为什么？如有错误，请改正。
在上述（1）、（2）问题解决后：（3）如A=1、C=0，1门输出Y ，F 1= ； 如A=1、C=1，1门输出Y ，F 1= ；解：（1）图中多余输入端B 应接 低电平 。
（2）或非门输入端通过10K 电阻接地，相当于常接高电平，封锁了或非门，使它出低电平，与A 、C 无关了。
因此，为使图中电路F 1=f (A,C)正常工作，该电路确实有错误。
改正：把10K 电阻改换为小于700Ω的电阻即可。
（3）如A=1、C=0，1门输出Y 0 ，F 1= 1 ； 如A=1、C=1，1门输出Y 高阻 ，F 1= 0 ；6．已知逻辑电路如图所示，试分别写出Y1、Y2、Y3、Y4的输出逻辑值。
解：11=Y02=Y =3Y 高阻 04=Y第三章 组合逻辑电路1.组合电路如图所示，分析该电路的逻辑功能。
解：(1)由逻辑图逐级写出逻辑表达式ABC P =CP BP AP L ++=ABC C ABC B ABC A ++= (2)化简与变换C B A ABC C B A ABC C B A ABC L +=+++=++=)((3)由表达式列出真值表(4)分析逻辑功能由真值表可知，当A 、B 、C 三个变量不一致时，电路输出为“1”，所以这个电路称为“不一致电路”。
2.由3线-8线译码74LS138（输出低电平有效）和4选1数据选择器（74LS153）组成如图所示的电路，B 1、B 2和C 1、C 2为二组二进制数，试列出真值表，并说明功能。
解： 212101122321F D C C D C C D C C D C C =+++ 真值表 A B C L 0 0 0 0 0 1 0 1 0 0 1 1 1 0 0 1 0 1 1 1 0 1 1 10 1 1 1 1 1 1 0&&&&≥1A BCLP 74LS138Y 0 Y 1 Y 2 Y 3Y 4Y 5 Y 6 A 0 A 1 A 2 S 1 S 2S 3Y 7 1B 1B 274LS153SA 0 A 1 D 0D 1 D 2 D 3 F C 2 C 1021221421621Y C C Y C C Y C C Y C C =⋅+⋅+⋅+⋅21021210212102121021A A A C C A A A C C A A A C C A A A C C =⋅+⋅+⋅+⋅2121212121212121B B C C B B C C B B C C B B C C =⋅+⋅+⋅+⋅功能说明：由地址码C 2C 1选择B 2B 1的最小项的反变量输出3.设计一个监视交通信号灯工作状态的逻辑电路。
正常情况下，红、黄、绿灯只有一个亮，否则视为故障状态，发出报警信号，提醒有关人员修理。
要求：（1）用门电路实现（2）用3-8线译码器实现（3）用4选1数据选择器实现。
解：(1)用门电路实现 ①逻辑抽象输入变量：R 、A 、G ，红、黄、绿灯；灯亮为1，不亮为0。
输出变量：Z--故障信号，正常工作Z 为0，发生故障Z 为1。
列出真值表R A G Z 0 0 0 0 0 1 0 1 0 0 1 11 0 01 真值表B 2C 1C 0 00 11 01 1F21B B 21B B 21B 21B B②写出函数式并化简 Z R A G RAG RA G RAG RAG =++++ 经卡诺图化简得： Z R A G RA RG AG =+++ ③画出电路图(2)用3-8线译码器实现①标准与或式 03567RAG m m m m m +=++++ ②化成与非-与非式 0356703567Z m m m m m m m m m m =++++=⋅⋅⋅⋅ ③设R =A 2、A =A 1、G =A 0 则03567Z Y Y Y Y Y =⋅⋅⋅⋅④画连线图(3)用4选1数据选择器实现①标准与或式 Z R A G RAG RA G RAG RAG =++++ S =1时 4选1 010*********Y D A A D A A D A A D A A =+++ ②确定输入变量和地址码的对应关系令A =A 1，G = A 0 ( )()()1Z R A G R AG R AG AG =+++⋅ 则：0D R = 12D D R == 31D = ③画连线图 74LS138Y 0 Y 1Y 2 Y 3Y 4Y 5 Y 6 A 0A 1 A 2 S 1 S 2 S 3Y 7 Y 1&&1&&&11≥1RG A Z4.分别用74LS153(4选1数据选择器)和74LS152(8选1)实现函数F=AB+BC+AC 。
解：(1)用4选1数据选择器来设计①标准与或式 F ABC ABC ABC ABC =+++ 数据选择器 010*********Y D A A D A A D A A D A A =+++ ②确定输入变量和地址码的对应关系令 A 1 = A , A 0 = B 0123Y D AB D AB D AB D AB =+++10F AB C AB C AB AB =⋅+⋅+⋅+⋅则D 0 = 0 D 1 =D 2 = C D 3 = 1 ③ 画连线图(2)用8选1数据选择器来实现 ①标准与或式F ABC ABC ABC ABC =+++0()0()0()1()0()1()1()1()ABC ABC ABC ABC ABC ABC ABC ABC =⋅+⋅+⋅+⋅+⋅+⋅+⋅+⋅8选1数据选择器：02101210221032104210521062107210Y D A A A D A A A D A A A D A A A D A A A D A A A D A A A D A A A =+++++++②确定输入变量和地址码的对应关系令A =A 2，B =A 1，C =A 0 D 3=D 5=D 6=D 7=1D 0=D 1=D 2=D 4=0 ③画图F A B1CY1/2 74LS153D 3D 2D 1D 0A 1A 0S第四章触发器二、练习题举例分析：1、JK触发器的触发信号和输入信号如图所示。
试画出Q1端的输出波形。
（所有触发器的初态为0）解：2、用主从的D触发器和边沿触发的JK触发器组成的电路如图所示。
已知触发信号和输入信号，试画出Q1、Q2的输出波形。
（所有触发器的初态为0）第五章时序逻辑电路（一）分析：1、分别用置数法和置0法将十进制计数器74LS160接成九进制计数器。
解：置数法置0法2、由4位同步二进制计数器74LS162组成的可变进制计数器如图所示。
试分析当控制变量A为1和0时电路各为几进制计数器，并画出状态转换图。
A=1时，电路为十四进制计数器；A=0时，电路为十进制计数器 A=1时,3210Q Q Q Q 状态转换图0001001000110100010101100111100010011010101111001101111011110000A=0时,3210Q Q Q Q 状态转换图00100011010001010110011110001001101010111100110111101111000000013、分析图示的时序电路，写出驱动方程、输出方程、状态方程，画出电路的状态图，检查电路能否自启动，说明电路的功能。
