传感器实验报告(电容式传感器)

电容式传感器特性实验报告实验目的本实验旨在通过对电容式传感器特性的研究，了解其基本原理和特性，并通过实验数据验证电容式传感器的性能。

实验器材和原理实验器材•Arduino开发板•电容式传感器•电阻•连接线原理简介电容式传感器是一种常见的传感器类型，基于电容的变化来测量目标物体的某种特性，如压力、湿度等。

其原理是利用物体与传感器之间的电容变化来反映目标物体的特性。

实验步骤步骤一：准备实验器材首先，准备所需要的实验器材，包括Arduino开发板、电容式传感器、电阻和连接线。

步骤二：连接电路将Arduino开发板与电容式传感器以及电阻进行连接。

具体的连接方式如下：1.将电容式传感器的VCC引脚连接至Arduino开发板的3.3V引脚。

2.将电容式传感器的GND引脚连接至Arduino开发板的GND引脚。

3.将电容式传感器的OUT引脚连接至Arduino开发板的模拟输入引脚A0。

步骤三：编写Arduino代码在Arduino开发环境中，编写代码以读取电容式传感器的数值。

const int sensorPin = A0;void setup() {Serial.begin(9600);}void loop() {int sensorValue = analogRead(sensorPin);Serial.println(sensorValue);delay(1000);}步骤四：上传代码并观察结果将编写好的代码上传至Arduino开发板，并在串口监视器中观察传感器数值的变化。

步骤五：实验数据记录与分析通过观察串口监视器中的传感器数值变化，记录不同条件下的电容式传感器数值，例如发生压力变化或温度变化时的数值变化。

根据实验数据，进行数据分析，例如绘制传感器数值与特性之间的关系曲线，以验证电容式传感器的性能。

结果与讨论根据实验数据的分析，我们可以得出一些结论和讨论：1.电容式传感器的数值随着目标物体的特性变化而变化。

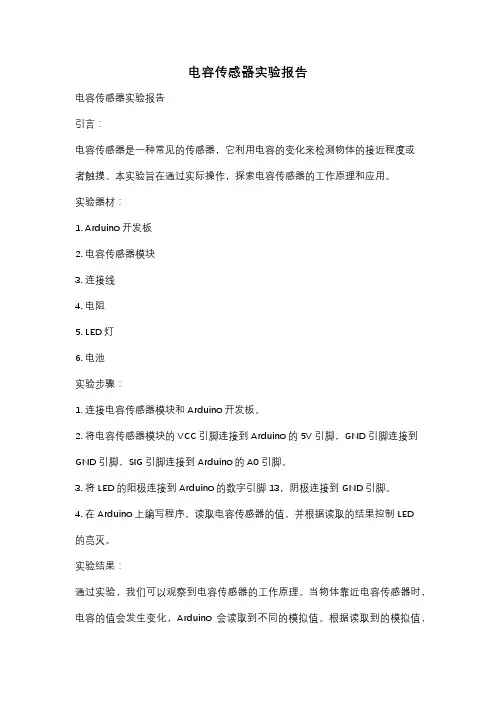

电容传感器实验报告电容传感器实验报告引言：电容传感器是一种常见的传感器，它利用电容的变化来检测物体的接近程度或者触摸。

本实验旨在通过实际操作，探索电容传感器的工作原理和应用。

实验器材：1. Arduino开发板2. 电容传感器模块3. 连接线4. 电阻5. LED灯6. 电池实验步骤：1. 连接电容传感器模块和Arduino开发板。

2. 将电容传感器模块的VCC引脚连接到Arduino的5V引脚，GND引脚连接到GND引脚，SIG引脚连接到Arduino的A0引脚。

3. 将LED的阳极连接到Arduino的数字引脚13，阴极连接到GND引脚。

4. 在Arduino上编写程序，读取电容传感器的值，并根据读取的结果控制LED的亮灭。

实验结果：通过实验，我们可以观察到电容传感器的工作原理。

当物体靠近电容传感器时，电容的值会发生变化，Arduino会读取到不同的模拟值。

根据读取到的模拟值，我们可以控制LED的亮灭。

讨论：电容传感器的工作原理是基于电容的变化。

当物体靠近电容传感器时，物体的电容与传感器之间形成一个电容器。

这个电容器的电容值会随着物体的接近程度而变化。

通过测量电容器的电容值，我们可以判断物体与传感器的距离。

在实际应用中，电容传感器可以用于触摸开关、接近开关、水位检测等方面。

例如，在触摸开关中，当手指接近传感器时，电容值会发生变化，从而触发开关的动作。

在水位检测中，可以利用电容传感器来测量液体与传感器之间的电容值，从而判断液体的高度。

电容传感器的优点是灵敏度高、响应速度快、体积小。

然而，它也存在一些局限性。

例如，电容传感器对环境温度的变化敏感，可能会导致测量结果的偏差。

此外，电容传感器的测量范围有限，需要根据具体应用来选择合适的传感器。

结论：通过本次实验，我们了解了电容传感器的工作原理和应用。

电容传感器可以通过测量电容的变化来检测物体的接近程度或者触摸。

在实际应用中，电容传感器具有广泛的用途，如触摸开关、接近开关和水位检测等。

电容传感器动态特性实验报告电容传感器动态特性实验报告引言：电容传感器是一种常见的传感器，广泛应用于工业自动化、仪器仪表、医疗设备等领域。

了解电容传感器的动态特性对于优化传感器的工作性能和提高测量精度具有重要意义。

本实验旨在通过实际操作和数据分析，研究电容传感器的动态特性。

实验装置：本次实验所使用的电容传感器为平行板电容传感器。

实验装置包括电容传感器、信号发生器、示波器、数据采集卡等设备。

实验步骤：1. 连接电路：将信号发生器的输出端与电容传感器的输入端相连，将示波器的输入端与电容传感器的输出端相连，使用数据采集卡将示波器的输出信号记录下来。

2. 设置信号参数：通过信号发生器设置不同的频率和幅值，以模拟实际工作环境下的电容传感器。

3. 数据采集：使用数据采集卡记录示波器输出信号的振幅和相位差。

4. 数据分析：根据采集到的数据，分析电容传感器的动态特性，包括频率响应、幅频特性、相频特性等。

实验结果与分析：1. 频率响应：通过改变信号发生器的频率，记录示波器输出信号的振幅变化。

实验结果显示，电容传感器的输出信号随着频率的增加而逐渐减小，说明电容传感器在高频率下的灵敏度较低。

2. 幅频特性：保持信号发生器的频率不变，改变信号发生器的幅值，记录示波器输出信号的振幅变化。

实验结果显示，电容传感器的输出信号随着信号幅值的增加而线性增加，但当信号幅值达到一定值后，电容传感器的输出信号增加速度变慢，出现饱和现象。

3. 相频特性：通过改变信号发生器的频率，记录示波器输出信号的相位差变化。

实验结果显示，电容传感器的输出信号相位差随着频率的增加而逐渐增大，说明电容传感器的相位响应较慢。

实验讨论：1. 频率响应与幅频特性：电容传感器的频率响应和幅频特性受到传感器自身特性和外部环境的影响。

传感器本身的结构和材料会影响传感器的频率响应和幅频特性，而外部环境的温度、湿度等因素也会对传感器的动态特性产生影响。

2. 相频特性：电容传感器的相频特性与传感器的响应速度有关。

电容式传感器的位移特性实验报告资料一、实验内容：1、使用电容式传感器进行位移测量；2、采用锁相放大器，对位移测量进行信号检测，输出交流（AC）信号幅度和相位；3、掌握电容式传感器的阻抗和信号特性。

二、实验原理：1、电容式传感器：是将测量物体与一个接地电极分离，形成一个独立的电容二极管。

当测量物体发生位移时，该二极管电容Cc变化，即Cc=f（d），d是测量位移。

在保持传感器静态工作点C0不变的情况下，当Cc发生变化时，不受测物位移的干扰。

因此，电容式传感器可以实现高精度、无接触、无磨损位移测量。

2、锁相放大器：是一种适用于相位、频率、振幅等参数检测的精密电子测量仪器。

它可以对微弱的交流信号检测并输出信号幅度和相位。

三、实验器材：2、锁相放大器；3、信号调理器；4、多路开关；5、示波器。

四、实验过程：1、在传感器静态工作点时，接触传感器，调整微调电容，使电压稳定在一个固定值；2、调整开关，将传感器所测量的位移信号输入信号调理器内，进行信号调理，可以得到一个幅度为1V、频率为10kHz左右、带有微弱噪声的交流信号；3、将调理后的信号连接至锁相放大器的输入端，将锁相放大器的参考输入端连接至信号调理器输出端，调节锁相放大器的参考信号相位，使锁相放大器输出的交流信号幅度和参考信号相位一致；4、通过示波器连接至锁相放大器输出端，调节示波器测量参数，可以得到锁相放大器输出信号的AC幅度和相位值；5、通过多路开关改变传感器输入的位移值，重复以上步骤，得到传感器的位移特性曲线。

五、实验结果：在不同的测量点进行测量，在锁相放大器中得到具有不同幅度和相位的AC信号，通过信号处理以及调制，最终得到有关电容式传感器位移特性曲线，从中发现电容性传感器在不同测量点上具有不同的灵敏度，以及对于位移值的反应截然不同，这也是电容式传感器的特点，需要在实际应用中进行合理的选择和设计。

六、实验分析：通过实验，我们发现电容式传感器的测量值和测量量并非简单的线性关系，仅仅是对于位移变化而产生的电容变化，同时也受到感应现象、环境噪声的影响。

半径。当两圆筒相对移动 Δl 时，电容变化量 ΔC 为：
∆C =
2πεd
2πε( − ∆)
2πε∆
∆
−
=
= 0
ln(r2 /r1 )
ln(r2 /r1 )
ln(r2 /r1 )

于是，可得其静态灵敏度为：
=
∆
2πε( + ∆) 2πε( − ∆)
4πε
=[
−
]/∆ =
∆
-418
-403
-388
X/mm
12
12.5
13
13.5
14
14.5
15
15.5
16
16.5
17
17.5
U/mv
-372
-356
-339
-322
-304
-286
-269
-251
-231
-211
-192
-171
X/mm
18
18.5
19
19.5
20
20.5
21
21.5
22
22.5
23
23.5
U/mv
-149
72
74
79
85
89
89
85
77
X/mm
23.5
23
22.5
22
21.5
21
20.5
20
19.5
19
18.5
18
U/mv
66
52
35
17

-1
-21
-40
-61
-82
-104
-125
-147

传感器实验报告(电容式传感器)
本次实验使用电容式传感器进行测试，电容式传感器是一种可以对电容变量和参数变化做出反应的设备，它可以通过检测变化的电容来监测外界环境中的变化。

本次实验的目的是测试电容式传感器的性能，验证其耐用性和重复使用可靠性。

1.实验环境：实验在室内的实验室进行，空气温度为24 °C，湿度为50%。

2.实验材料：电容式传感器、导线和施密特尔M4168电路板。

3.实验原理：电容式传感器的工作原理是，当一个外场变量改变时，传感器会自动调节内部电容，同时在出口端提供一定的模拟电压变化作为信号输出。

4.实验参数：选择不同大小的电容，电容值范围从0.01F到2.2F，以0.1为步长；扩展电路的频率从100 kHz到7 kHz，以50 kHz为步长。

5.实验步骤：（1）连接扩展电路和电容式传感器；（2）使用示波器检测模拟输出信号；（3）测量不同电容大小和频率下模拟输出信号变化；（4）重复测量多次，检验实验电容式传感器的重复使用性。

6.实验结论：本次实验结果表明，电容式传感器在不同电容和频率下模拟输出信号均能够有效检测到外界变化；实验中重复多次测试，表明电容式传感器输出的精度和可靠性足够耐用。

第1篇一、实验背景随着科技的飞速发展，传感器技术在各个领域都得到了广泛的应用。

传感器作为一种将非电学量转换为电学量的装置，对于信息采集、处理和控制具有至关重要的作用。

本实验旨在通过一系列传感器实验，加深对传感器基本原理、工作原理和应用领域的理解。

二、实验目的1. 了解传感器的定义、分类和基本原理。

2. 掌握常见传感器的结构、工作原理和特性参数。

3. 熟悉传感器在信息采集、处理和控制中的应用。

4. 培养动手操作能力和分析问题、解决问题的能力。

三、实验内容本次实验共分为以下几个部分：1. 压电式传感器实验- 实验目的：了解压电式传感器的测量振动的原理和方法。

- 实验原理：压电式传感器由惯性质量块和受压的压电片等组成。

工作时传感器感受与试件相同频率的振动，质量块便有正比于加速度的交变力作用在晶片上，由于压电效应，压电晶片上产生正比于运动加速度的表面电荷。

- 实验步骤：1. 将压电传感器装在振动台面上。

2. 将低频振荡器信号接入到台面三源板振动源的激励源插孔。

3. 将压电传感器输出两端插入到压电传感器实验模板两输入端，与传感器外壳相连的接线端接地，另一端接R1。

将压电传感器实验模板电路输出端Vo1，接R6。

将压电传感器实验模板电路输出端V02，接入低通滤波器输入端Vi，低通滤波器输出V0与示波器相连。

4. 合上主控箱电源开关，调节低频振荡器的频率和幅度旋钮使振动台振动，观察示波器波形。

5. 改变低频振荡器的频率，观察输出波形变化。

2. 电涡流传感器位移特性实验- 实验目的：了解电涡流传感器测位移的原理和方法。

- 实验原理：电涡流传感器利用电磁感应原理，当传感器靠近被测物体时，在物体表面产生涡流，通过检测涡流的变化来测量物体的位移。

- 实验步骤：1. 将电涡流传感器安装在实验平台上。

2. 调整传感器与被测物体的距离，观察示波器波形变化。

3. 改变被测物体的位移，观察示波器波形变化。

3. 光纤式传感器测量振动实验- 实验目的：了解光纤传感器动态位移性能。

一、实验目的1. 了解各类传感器的基本原理、工作特性及测量方法。

2. 掌握传感器实验仪器的操作方法，提高实验技能。

3. 分析传感器在实际应用中的优缺点，为后续设计提供理论依据。

二、实验内容本次实验主要包括以下几种传感器：电容式传感器、霍尔式传感器、电涡流式传感器、压力传感器、光纤传感器、温度传感器、光敏传感器等。

1. 电容式传感器实验（1）实验原理：电容式传感器利用电容的变化来测量物理量，其基本原理为平板电容 C 与极板间距 d 和极板面积 S 的关系式C=ε₀εrS/d。

（2）实验步骤：搭建实验电路，将传感器安装在实验台上，调整传感器与测量电路的连接，进行数据采集，分析传感器特性。

2. 霍尔式传感器实验（1）实验原理：霍尔式传感器利用霍尔效应，将磁感应强度转换为电压信号，其基本原理为霍尔电压 U=KBIL。

（2）实验步骤：搭建实验电路，将霍尔传感器安装在实验台上，调整传感器与测量电路的连接，进行数据采集，分析传感器特性。

3. 电涡流式传感器实验（1）实验原理：电涡流式传感器利用涡流效应，将金属导体中的磁通量变化转换为电信号，其基本原理为电涡流电压 U=KfB。

（2）实验步骤：搭建实验电路，将电涡流传感器安装在实验台上，调整传感器与测量电路的连接，进行数据采集，分析传感器特性。

4. 压力传感器实验（1）实验原理：压力传感器利用应变电阻效应，将力学量转换为易于测量的电压量，其基本原理为应变片电阻值的变化与应力变化成正比。

（2）实验步骤：搭建实验电路，将压力传感器安装在实验台上，调整传感器与测量电路的连接，进行数据采集，分析传感器特性。

5. 光纤传感器实验（1）实验原理：光纤传感器利用光纤的传输特性，将信息传感与信号传输合二为一，其基本原理为光纤传输的损耗与被测物理量有关。

（2）实验步骤：搭建实验电路，将光纤传感器安装在实验台上，调整传感器与测量电路的连接，进行数据采集，分析传感器特性。

6. 温度传感器实验（1）实验原理：温度传感器利用电阻或热电偶的特性，将温度变化转换为电信号，其基本原理为电阻或热电偶的电阻或电动势随温度变化。

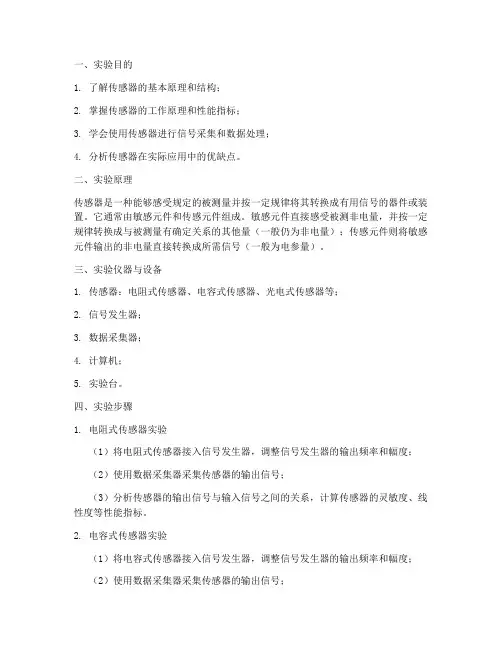

一、实验目的1. 了解传感器的基本原理和结构；2. 掌握传感器的工作原理和性能指标；3. 学会使用传感器进行信号采集和数据处理；4. 分析传感器在实际应用中的优缺点。

二、实验原理传感器是一种能够感受规定的被测量并按一定规律将其转换成有用信号的器件或装置。

它通常由敏感元件和传感元件组成。

敏感元件直接感受被测非电量，并按一定规律转换成与被测量有确定关系的其他量（一般仍为非电量）；传感元件则将敏感元件输出的非电量直接转换成所需信号（一般为电参量）。

三、实验仪器与设备1. 传感器：电阻式传感器、电容式传感器、光电式传感器等；2. 信号发生器；3. 数据采集器；4. 计算机；5. 实验台。

四、实验步骤1. 电阻式传感器实验（1）将电阻式传感器接入信号发生器，调整信号发生器的输出频率和幅度；（2）使用数据采集器采集传感器的输出信号；（3）分析传感器的输出信号与输入信号之间的关系，计算传感器的灵敏度、线性度等性能指标。

2. 电容式传感器实验（1）将电容式传感器接入信号发生器，调整信号发生器的输出频率和幅度；（2）使用数据采集器采集传感器的输出信号；（3）分析传感器的输出信号与输入信号之间的关系，计算传感器的灵敏度、线性度等性能指标。

3. 光电式传感器实验（1）将光电式传感器接入信号发生器，调整信号发生器的输出频率和幅度；（2）使用数据采集器采集传感器的输出信号；（3）分析传感器的输出信号与输入信号之间的关系，计算传感器的灵敏度、线性度等性能指标。

五、实验结果与分析1. 电阻式传感器通过实验，我们发现电阻式传感器的输出信号与输入信号之间存在线性关系。

传感器的灵敏度约为0.5V/V，线性度较好。

2. 电容式传感器实验结果表明，电容式传感器的输出信号与输入信号之间存在非线性关系。

传感器的灵敏度约为0.3V/V，线性度较差。

3. 光电式传感器光电式传感器的输出信号与输入信号之间存在线性关系。

传感器的灵敏度约为0.6V/V，线性度较好。

一、实验目的1. 理解基本传感器的原理和构造。

2. 掌握基本传感器的应用和测试方法。

3. 培养动手能力和实验技能。

二、实验原理传感器是一种将非电学量转换为电学量的装置。

基本传感器主要包括电阻式、电容式、电感式和光电式等类型。

本实验选取电阻式传感器和电容式传感器进行实验。

1. 电阻式传感器原理：电阻式传感器是利用电阻元件的电阻值随被测量量（如温度、压力、位移等）的变化而变化的原理制成的。

常见的电阻式传感器有金属电阻温度计、热敏电阻、应变片等。

2. 电容式传感器原理：电容式传感器是利用电容元件的电容值随被测量量（如位移、压力、湿度等）的变化而变化的原理制成的。

常见的电容式传感器有平行板电容器、差动电容器等。

三、实验设备与器材1. 电阻式传感器：金属电阻温度计、热敏电阻、应变片等。

2. 电容式传感器：平行板电容器、差动电容器等。

3. 测试仪器：数字多用表、信号发生器、万用表等。

4. 连接导线、连接器等。

四、实验步骤1. 电阻式传感器实验（1）将金属电阻温度计、热敏电阻、应变片分别接入电路。

（2）调整信号发生器输出电压，观察数字多用表读数，记录不同电压下的电阻值。

（3）改变温度、压力、位移等被测量量，观察电阻值的变化。

2. 电容式传感器实验（1）将平行板电容器、差动电容器分别接入电路。

（2）调整信号发生器输出电压，观察数字多用表读数，记录不同电压下的电容值。

（3）改变位移、压力、湿度等被测量量，观察电容值的变化。

五、实验结果与分析1. 电阻式传感器实验结果实验结果表明，金属电阻温度计、热敏电阻、应变片的电阻值随被测量量的变化而变化。

在一定的温度范围内，金属电阻温度计的电阻值与温度呈线性关系；热敏电阻的电阻值随温度升高而减小；应变片的电阻值随应变增大而增大。

2. 电容式传感器实验结果实验结果表明，平行板电容器、差动电容器的电容值随被测量量的变化而变化。

在一定的位移范围内，平行板电容器的电容值与位移呈线性关系；差动电容器的电容值随位移增大而增大。

传感器实验报告(总12页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--传感器实验报告（二）自动化1204班蔡华轩 U2 吴昊 U5实验七：一、实验目的：了解电容式传感器结构及其特点。

二、基本原理：利用平板电容C=εA/d 和其它结构的关系式通过相应的结构和测量电路可以选择ε、A、d 中三个参数中，保持二个参数不变，而只改变其中一个参数，则可以有测谷物干燥度(ε变)测微小位移(变d)和测量液位(变A)等多种电容传感器。

三、需用器件与单元：电容传感器、电容传感器实验模板、测微头、相敏检波、滤波模板、数显单元、直流稳压源。

四、实验步骤：1、按图6-4 安装示意图将电容传感器装于电容传感器实验模板上。

2、将电容传感器连线插入电容传感器实验模板，实验线路见图7-1。

图7-1 电容传感器位移实验接线图3、将电容传感器实验模板的输出端V01 与数显表单元Vi 相接(插入主控箱Vi 孔)，Rw 调节到中间位置。

4、接入±15V 电源，旋动测微头推进电容传感器动极板位置，每间隔记下位移X 与输出电压值，填入表7-1。

5、根据表7-1 数据计算电容传感器的系统灵敏度S 和非线性误差δf。

图（7-1）五、思考题：试设计利用ε的变化测谷物湿度的传感器原理及结构，并叙述一下在此设计中应考虑哪些因素？答：原理：通过湿度对介电常数的影响从而影响电容的大小通过电压表现出来，建立起电压变化与湿度的关系从而起到湿度传感器的作用；结构：与电容传感器的结构答大体相同不同之处在于电容面板的面积应适当增大使测量灵敏度更好；设计时应考虑的因素还应包括测量误差，温度对测量的影响等六：实验数据处理由excle处理后得图线可知：系统灵敏度S=非线性误差δf=353=%实验八直流激励时霍尔式传感器位移特性实验一、实验目的：了解霍尔式传感器原理与应用。

二、基本原理：霍尔式传感器是一种磁敏传感器，基于霍尔效应原理工作。

测控技术与仪器传感器技术实验报告电容式传感器的位移实验
一、实验内容
本实验旨在检测和分析电容式传感器的位移响应性能，以及在位移为特定值时对应的电容值。

二、实验原理
电容式传感器可以用来检测物体或介质（如气体或液体）的位移，它的原理是根据电容变化而变化，电容的基本原理是容量的大小取决于相应电容片的表面积和充放电电路中的介质介电系数，由于电容器中有物体或介质的变化，使得变化的电容量也随之变化，以实现位移检测的目的。

三、仪器及耗材
本实验所需设备主要为有限元分析仪，辅以相关耗材。

四、实验流程
1.将实验构筑出电容传感器测量定位系统，主要由电容传感器、测量电路以及数据分析软件等组成；
2.安装各种位移规测拨动台；
3.使用有限元分析仪，测量不同位移情况下对应的电容值；
4.绘制电容值随位移变化曲线；
5.结合实验结果推测实验结果并敏感度记录结果。

五、实验结果
（1）在位移为-100mm时，电容值为0.71；
（5）在位移为100mm时，电容值为0.86。

将各不同位移情况下的电容值进行扩展绘图：
六、敏感度分析
根据以上实验结果可以推算得出电容式位移传感器的敏感度为0.05F/mm。

七、讨论
电容式位移传感器的位移变化率符合要求，表明该类传感器可以满足实际应用的需求。

但是因为其固有特性，容易受湿度和粉尘影响，也就是说，它的精度和可靠性需要有效地
控制。

电容式传感器实验报告电容式传感器实验报告引言：电容式传感器是一种常用的传感器类型，它利用电容的变化来检测和测量物理量。

本实验通过搭建电容式传感器实验装置，探索了电容式传感器的工作原理、特性以及应用。

实验目的：1. 了解电容式传感器的基本原理；2. 掌握搭建电容式传感器实验装置的方法；3. 研究电容式传感器的特性曲线；4. 探索电容式传感器在实际应用中的可能性。

实验装置：1. 电容式传感器；2. 信号发生器；3. 示波器；4. 直流电源；5. 载物。

实验步骤：1. 搭建实验装置：将电容式传感器连接到信号发生器和示波器上，同时接入直流电源。

2. 设置信号发生器：调整信号发生器的频率和幅度，使其输出符合实验要求的交流信号。

3. 进行测量：将载物放置在电容式传感器上，观察示波器上的波形变化，并记录相关数据。

4. 分析数据：根据记录的数据，绘制电容式传感器的特性曲线，并进行数据分析。

5. 探索应用：根据实验结果，思考电容式传感器在实际应用中的潜在用途，并进行讨论。

实验结果：根据实验数据和分析，我们得出以下结论：1. 电容式传感器的电容值与载物的质量呈线性关系；2. 电容式传感器的灵敏度随载物质量的增加而增加；3. 电容式传感器的特性曲线呈现出一定的非线性特性；4. 电容式传感器在重量测量和物体识别等方面具有潜在应用价值。

讨论与应用：在实际应用中，电容式传感器可以用于许多领域。

例如，在工业生产中，可以利用电容式传感器对产品的质量进行检测和控制；在医疗领域，可以使用电容式传感器监测患者的体重变化，以及实现药物剂量的准确控制；在环境监测中，电容式传感器可以用于测量土壤湿度、水位等参数，为农业生产和环境保护提供数据支持。

结论：通过本次实验，我们深入了解了电容式传感器的工作原理和特性，并探索了其在实际应用中的潜力。

电容式传感器作为一种常见的传感器类型，具有广泛的应用前景，可以在许多领域发挥重要作用。

我们相信，在不久的将来，电容式传感器将在各个领域中得到更广泛的应用和推广。

第1篇一、实验目的1. 理解传感器的基本原理和分类。

2. 掌握常见传感器的工作原理和特性。

3. 学会传感器信号的采集和处理方法。

4. 提高实验操作能力和数据分析能力。

二、实验设备与器材1. 传感器实验平台2. 数据采集卡3. 信号发生器4. 示波器5. 计算机及相应软件6. 传感器：热敏电阻、霍尔传感器、光电传感器、电容式传感器、差动变压器等三、实验内容及步骤1. 热敏电阻实验（1）目的：了解热敏电阻的工作原理和特性。

（2）步骤：1. 将热敏电阻连接到实验平台上，并设置信号发生器输出一定频率的正弦波信号。

2. 通过数据采集卡采集热敏电阻的输出信号。

3. 使用示波器观察热敏电阻输出信号的波形和幅度。

4. 分析热敏电阻输出信号与温度的关系。

2. 霍尔传感器实验（1）目的：了解霍尔传感器的工作原理和特性。

1. 将霍尔传感器连接到实验平台上，并设置信号发生器输出一定频率的正弦波信号。

2. 通过数据采集卡采集霍尔传感器的输出信号。

3. 使用示波器观察霍尔传感器输出信号的波形和幅度。

4. 分析霍尔传感器输出信号与磁场强度的关系。

3. 光电传感器实验（1）目的：了解光电传感器的工作原理和特性。

（2）步骤：1. 将光电传感器连接到实验平台上，并设置信号发生器输出一定频率的正弦波信号。

2. 通过数据采集卡采集光电传感器的输出信号。

3. 使用示波器观察光电传感器输出信号的波形和幅度。

4. 分析光电传感器输出信号与光照强度的关系。

4. 电容式传感器实验（1）目的：了解电容式传感器的工作原理和特性。

（2）步骤：1. 将电容式传感器连接到实验平台上，并设置信号发生器输出一定频率的正弦波信号。

2. 通过数据采集卡采集电容式传感器的输出信号。

3. 使用示波器观察电容式传感器输出信号的波形和幅度。

4. 分析电容式传感器输出信号与电容变化的关系。

5. 差动变压器实验（1）目的：了解差动变压器的工作原理和特性。

1. 将差动变压器连接到实验平台上，并设置信号发生器输出一定频率的正弦波信号。

电容传感器的原理与应用实验报告1. 引言电容传感器是一种常见的传感器，广泛应用于工业自动化、电子设备以及医疗领域等。

它通过测量电容的变化来检测目标物体的位置、形状、压力等物理量。

本实验旨在通过构建一个简单的电容传感器电路来了解电容传感器的原理和应用。

2. 原理电容传感器的原理基于电容器的特性。

电容器由两个导体板和介质组成，当两个导体板之间有电压时，就会在它们之间形成一个电场。

电容器的电容值由导体板之间的距离和介质的介电常数决定。

当目标物体靠近或远离电容器时，导体板之间的距离发生变化，从而改变了电容值。

通过测量电容值的变化，可以得出目标物体的相关信息。

电容传感器可以分为接触式和非接触式两种类型。

接触式电容传感器需要目标物体与传感器直接接触，而非接触式电容传感器则无需直接接触。

在本实验中，我们将介绍接触式电容传感器的原理和应用。

3. 实验材料•Arduino Uno开发板•电容传感器模块•杜邦线•电阻器•面包板4. 实验步骤步骤一：搭建电路1.将Arduino Uno开发板连接到面包板上。

2.将电容传感器模块的VCC引脚连接到Arduino Uno开发板的5V引脚上。

3.将电容传感器模块的GND引脚连接到Arduino Uno开发板的GND引脚上。

4.将电容传感器模块的OUT引脚连接到Arduino Uno开发板的A0引脚上。

5.将一个电阻器连接到Arduino Uno开发板的5V引脚和A0引脚之间，以防止电压过高。

步骤二：编写代码1.打开Arduino开发环境，创建一个新的项目。

2.在代码中引入AnalogInput库，以便读取模拟输入的数值。

3.设置A0引脚为输入模式。

4.在主循环中读取A0引脚的模拟数值，并将其打印到串口监视器上。

#include <AnalogInput.h>const int analogInputPin = A0;AnalogInput analogInput(analogInputPin);void setup() {Serial.begin(9600);}void loop() {int sensorValue = analogInput.read();Serial.println(sensorValue);delay(100);}步骤三：上传代码1.将Arduino Uno开发板通过USB线连接到电脑上。

《传感器技术》课程实验报告
专业名称
年级
班级
学生姓名
指导老师
时间
实验名称
电容式传感器的位移实验
实
验
目
的
及
要
求
1.了解电容式传感器的结构及其特点
实
验
环
境
电容传感器、电容传感器实验模板，测微头，移相/相敏检波/滤波模板、数显单元、直流稳压电源
实
验
内
容
用平板电容C=EAd的关系，在E、A、d中三个参数中，保持二个参数不变，只改变其中一个参数。就可使电容(C)发生变化，通过相应的测量电路，将电容的变化量转换成相应的电电压量，则可以制成多种电容传感器，如:变ε的温度电容传感器。②变d的电容孝式压力传感器。③变A的电容式位移传感器。本实验采用第⑧种电容传感器，是-种圆筒形差动变面积式电容传感器。
实
验
步
骤
或
实
验
方
案
1、按图3- 1将电容传感器装于电容传感器实验模板上。
2、将电容传感器连线指入电容传感器实验模板,实验线路见图4-1。
3、将电容传感器实验模板的输出端V。与数显电压表V，相接，电压表量程置2V档.R调节到中同位置:
4、接入士15V电源，将测微头旋至10mm处，活动杆与传感器相吸合,调整测微头的左右位置，使电压表指示最小,并将测量支架顶部的镙钉拧紧，旋动测微头,每问隔0.2mm记下输出电压值(V ),填入表4- 1.测微头回到10mm处,反向旋动测微头，重复实验过程。
调
试
过程Biblioteka 及实验结
果
1.
总
结
1.注意电压表选择的量程。
2.实验前将电压表数值调零。
附
录
无

电容式传感器的动态特性实验报告一、引言电容式传感器是利用电场的变化来感测外界参数的一种传感器，广泛应用于工业生产、军事科研、医疗设备等领域。

本次实验旨在探究电容式传感器的动态特性，了解其响应时间、误差等参数，以此加深对传感器的理解和应用。

二、实验原理电容式传感器是一种基于电容原理的传感器，通常由两个导电板和介质组成。

当传感器测量的物理量发生变化时，介质的电容性质发生变化，电容值也会随之改变。

在本次实验中，我们使用的是基于压电陶瓷的电容式传感器。

这种传感器的结构类似于普通电容式传感器，但是介质是压电陶瓷，可以将物理参数的变化转化为电容值的变化。

实验中测量的物理量是压电陶瓷电容的电容值。

压电陶瓷电容与外界存在一定的机械耦合关系，当传感器遭受外力冲击时，电容值会发生变化。

通过测量电容值的变化，我们可以得到传感器的响应时间和误差等参数。

三、实验步骤1. 搭建实验电路。

将电容式传感器与电容传感器信号调理模块连接，然后将模块的输出信号连接至示波器。

2. 给传感器施加冲击。

运用手掌等方式对传感器进行外力冲击，记录传感器响应的示波器输出信号。

3. 重复多次测量，获得数据。

对传感器进行多次冲击测试，记录测得的数据，计算平均值、方差等参数。

4. 对数据进行分析。

根据实验获得的数据，分析得出传感器的响应时间、误差等参数。

四、实验结果和分析1. 实验数据处理本次实验一共进行了10次测量，得到的数据如下表所示：| 序号 | 冲击时间/ms | 电容值/pF ||-----|------------|-----------|| 1 | 0.5 | 66.3 || 2 | 0.4 | 64.5 || 3 | 0.7 | 66.9 || 4 | 0.6 | 63.6 || 5 | 0.35 | 61.8 || 6 | 0.5 | 66.0 || 7 | 0.45 | 64.2 || 8 | 0.6 | 63.9 || 9 | 0.7 | 66.8 || 10 | 0.4 | 64.8 |根据以上数据，我们可以计算出传感器的平均响应时间和标准差：平均响应时间（τ）= 0.52 ms标准差（σ）= 0.12 ms（1）响应时间：从数据和计算结果可以看出，电容式传感器的响应时间较短，平均为0.52ms。
