模电基础试卷及答案

模电考试题及答案一、单项选择题（每题2分，共20分）1. 在模拟电路中，三极管工作在放大区的条件是（）。

A. 基极电流小于集电极电流B. 发射结正向偏置，集电结反向偏置C. 发射结反向偏置，集电结正向偏置D. 发射结和集电结都反向偏置答案：B2. 理想运算放大器的输入电阻是（）。

A. 有限值B. 零C. 无穷大D. 负无穷大答案：C3. 共发射极放大电路中，输出电压与输入电压相位（）。

A. 相同B. 相反C. 相差90度D. 相差180度答案：B4. 差分放大器的主要优点是（）。

A. 放大差模信号B. 抑制共模信号C. 放大共模信号D. 放大差模信号和抑制共模信号答案：D5. 场效应管的控制量是（）。

A. 漏极电流B. 栅源电压C. 漏源电压D. 栅漏电流答案：B6. 集成运放的输出电压范围主要取决于（）。

A. 电源电压B. 输入信号C. 反馈电阻D. 负载电阻答案：A7. 负反馈可以（）。

A. 增加放大倍数B. 减少非线性失真C. 增加输入电阻D. 减少输出电阻答案：B8. 直流稳压电源中的滤波电路是（）。

A. 低通滤波器B. 高通滤波器C. 带通滤波器D. 带阻滤波器答案：A9. 正弦波振荡器的振荡条件是（）。

A. 相位平衡条件B. 幅度平衡条件C. 相位平衡条件和幅度平衡条件D. 只有幅度平衡条件答案：C10. 调制的目的是（）。

A. 放大信号B. 改变信号的频率C. 使信号便于传输D. 改变信号的相位答案：C二、填空题（每题2分，共20分）1. 在共基极放大电路中，输入阻抗与输出阻抗相比，输入阻抗________输出阻抗。

答案：小2. 理想运算放大器的差模输入电阻为________，共模抑制比为________。

答案：无穷大，无穷大3. 差分放大器的差模电压增益是共模电压增益的________倍。

答案：1+2Rf/R4. 场效应管的漏极电流与栅源电压的关系是________。

答案：非线性5. 负反馈可以提高放大电路的________。

大学模电试题及答案一、选择题（每题2分，共20分）1. 在模拟电路中，运算放大器的理想输入电阻是：A. 无穷大B. 零C. 1欧姆D. 1千欧姆2. 以下哪个元件不是模拟电路中常用的元件？A. 电阻B. 电容C. 电感D. 逻辑门3. 模拟信号放大电路中，负反馈的主要作用是：A. 增加增益B. 减小增益C. 增加稳定性D. 减小稳定性4. 运算放大器的输出电压与输入电压的关系是：A. 线性关系B. 非线性关系C. 无关系D. 取决于反馈类型5. 以下哪种耦合方式不适用于模拟电路？A. 直接耦合B. 阻容耦合C. 变压器耦合D. 光电耦合6. 模拟电路中的滤波器按照频率响应可以分为：A. 低通滤波器B. 高通滤波器C. 带通滤波器D. 所有以上7. 以下哪个参数不是运算放大器的主要性能指标？A. 增益带宽积B. 电源电压C. 输入偏置电流D. 共模抑制比8. 在模拟电路设计中，通常使用哪种方法来减小噪声？A. 增加电源电压B. 使用低噪声元件C. 增加信号频率D. 减少信号幅度9. 模拟电路中的积分器和微分器分别对应数学中的：A. 微分和积分B. 积分和微分C. 加法和减法D. 乘法和除法10. 模拟电路中的振荡器产生的波形是：A. 正弦波B. 方波C. 三角波D. 所有以上二、填空题（每空1分，共10分）1. 运算放大器的______反馈可以提高电路的稳定性。

2. 在模拟电路中，______电路通常用于信号的放大。

3. 模拟电路中的______元件可以改变电流的方向。

4. 模拟电路中的______元件可以储存电荷。

5. 模拟电路中的______元件可以储存磁能。

6. 运算放大器的______参数表示其对共模信号的抑制能力。

7. 模拟电路中的______滤波器可以允许低频信号通过，而阻止高频信号。

8. 模拟电路中的______滤波器可以允许高频信号通过，而阻止低频信号。

9. 模拟电路中的______滤波器可以允许特定频率范围内的信号通过。

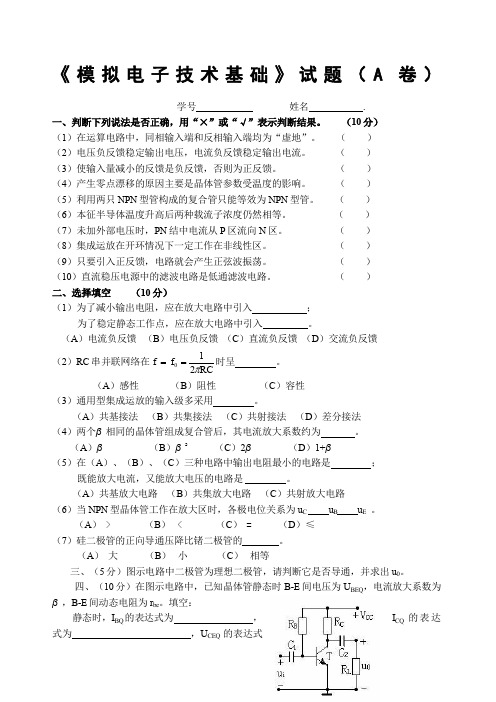

《模拟电子技术基础》试题（A 卷）学号 姓名 . 一、判断下列说法是否正确，用“×”或“√”表示判断结果。

（10分） （1）在运算电路中，同相输入端和反相输入端均为“虚地”。

（ ） （2）电压负反馈稳定输出电压，电流负反馈稳定输出电流。

（ ） （3）使输入量减小的反馈是负反馈，否则为正反馈。

（ ） （4）产生零点漂移的原因主要是晶体管参数受温度的影响。

（ ） （5）利用两只NPN 型管构成的复合管只能等效为NPN 型管。

（ ） （6）本征半导体温度升高后两种载流子浓度仍然相等。

（ ） （7）未加外部电压时，PN 结中电流从P 区流向N 区。

（ ） （8）集成运放在开环情况下一定工作在非线性区。

（ ） （9）只要引入正反馈，电路就会产生正弦波振荡。

（ ） （10）直流稳压电源中的滤波电路是低通滤波电路。

（ ） 二、选择填空 （10分）（1）为了减小输出电阻，应在放大电路中引入 ； 为了稳定静态工作点，应在放大电路中引入 。

（A ）电流负反馈 （B ）电压负反馈 （C ）直流负反馈 （D ）交流负反馈 （2）RC 串并联网络在RCf f π210==时呈 。

（A ）感性 （B ）阻性 （C ）容性 （3）通用型集成运放的输入级多采用 。

（A ）共基接法 （B ）共集接法 （C ）共射接法 （D ）差分接法 （4）两个β相同的晶体管组成复合管后，其电流放大系数约为 。

（A ）β （B ）β2（C ）2β （D ）1+β（5）在（A ）、（B ）、（C ）三种电路中输出电阻最小的电路是 ； 既能放大电流，又能放大电压的电路是 。

（A ）共基放大电路 （B ）共集放大电路 （C ）共射放大电路 （6）当NPN 型晶体管工作在放大区时，各极电位关系为u C u B u E 。

（A ） > （B ） < （C ） = （D ）≤ （7）硅二极管的正向导通压降比锗二极管的 。

模电试题及答案一、单项选择题（每题2分，共20分）1. 在模拟电路中，放大器的基本功能是（）。

A. 滤波B. 整流C. 放大D. 调制答案：C2. 运算放大器的差分输入电压是指（）。

A. 两个输入端电压之和B. 两个输入端电压之差C. 两个输入端电压之积D. 两个输入端电压之商答案：B3. 理想运算放大器的开环增益是（）。

A. 有限值B. 零C. 无穷大D. 负无穷大答案：C4. 共发射极放大电路中的电流放大倍数β是指（）。

A. 集电极电流与基极电流之比B. 发射极电流与基极电流之比C. 集电极电流与发射极电流之比D. 发射极电流与集电极电流之比5. 在多级放大电路中，级间耦合方式通常采用（）。

A. 直接耦合B. 变压器耦合C. 电容耦合D. 电感耦合答案：C6. 晶体管的静态工作点设置不正确可能导致（）。

A. 截止失真B. 饱和失真C. 截止和饱和失真D. 线性放大答案：C7. 负反馈可以（）放大器的放大倍数。

A. 增加B. 减少C. 保持不变D. 先增加后减少答案：B8. 在模拟电路中，电源去耦是指（）。

A. 增加电源的内阻B. 减少电源的内阻C. 增加电源的纹波D. 减少电源的纹波答案：D9. 场效应管的控制极是（）。

B. 源极C. 漏极D. 基极答案：A10. 模拟信号的数字化过程包括（）。

A. 采样、量化、编码B. 滤波、放大、调制C. 调制、解调、编码D. 放大、滤波、编码答案：A二、填空题（每空1分，共10分）1. 放大器的输入电阻越大，对前级电路的________越好。

答案：负载效应2. 共基极放大电路的输入阻抗比共发射极放大电路的输入阻抗________。

答案：高3. 差分放大器可以有效地放大两个输入端之间的________。

答案：差模信号4. 运算放大器的饱和输出电压通常为________V或________V。

答案：+Vcc -Vee5. 晶体管的截止频率是指晶体管的放大倍数下降到________的频率。

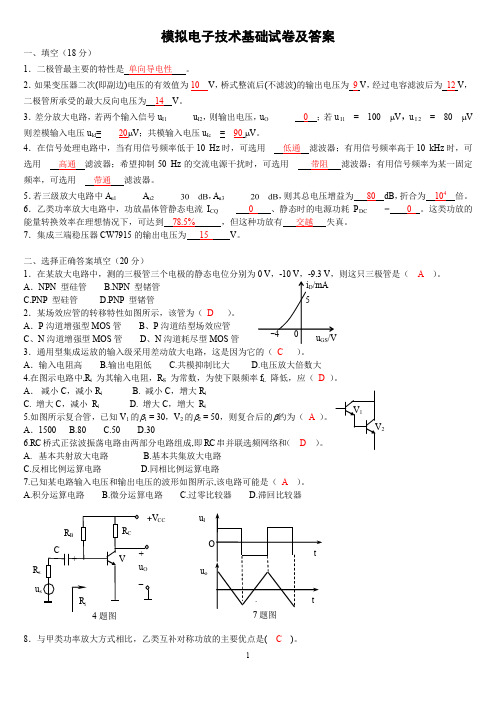

模拟电子技术基础试卷及答案一、填空（18分）1．二极管最主要的特性是 单向导电性 。

2．如果变压器二次(即副边)电压的有效值为10V ，桥式整流后(不滤波)的输出电压为 9 V ，经过电容滤波后为 12 V ，二极管所承受的最大反向电压为 14 V 。

3．差分放大电路，若两个输入信号u I1u I2，则输出电压，uO0 ；若u I1=100μV ，u I 2=80μV则差模输入电压u Id =20μV ；共模输入电压u Ic =90 μV 。

4．在信号处理电路中，当有用信号频率低于10 Hz 时，可选用 低通 滤波器；有用信号频率高于10 kHz 时，可选用 高通 滤波器；希望抑制50 Hz的交流电源干扰时，可选用 带阻 滤波器；有用信号频率为某一固定频率，可选用 带通 滤波器。

5．若三级放大电路中A u 1A u 2，A u 3，则其总电压增益为 80 dB ，折合为 104 倍。

6．乙类功率放大电路中，功放晶体管静态电流I CQ 0 、静态时的电源功耗P DC 0 。

这类功放的能量转换效率在理想情况下，可达到 78.5% ，但这种功放有 交越 失真。

7．集成三端稳压器CW7915的输出电压为 15 V 。

二、选择正确答案填空（20分）1．在某放大电路中，测的三极管三个电极的静态电位分别为0 V ，-10 V ，-9.3 V ，则这只三极管是（ A ）。

A ．NPN 型硅管 B.NPN 型锗管C.PNP 型硅管D.PNP 型锗管 2．某场效应管的转移特性如图所示，该管为（ D ）。

A ．P 沟道增强型MOS 管 B 、P 沟道结型场效应管C 、N 沟道增强型MOS 管D 、N 沟道耗尽型MOS 管 3．通用型集成运放的输入级采用差动放大电路，这是因为它的（ C ）。

A ．输入电阻高 B.输出电阻低 C.共模抑制比大 D.电压放大倍数大 4.在图示电路中,R i 为其输入电阻，R S 为常数，为使下限频率f L 降低，应（ D ）。

模拟电子技术基础试题库（附答案）一、选择题1. 下列哪种器件是双极型晶体管的三个电极名称？A. 发射极、基极、集电极B. 发射极、基极、地C. 发射极、基极、输入端D. 发射极、基极、输出端答案：A2. 下列哪种电路是模拟电子技术中最基本的放大电路？A. 差分放大电路B. 积分放大电路C. 微分放大电路D. 互补放大电路答案：A3. 下列哪种元件在放大电路中起到反馈作用？A. 电容B. 电感C. 电阻D. 运算放大器答案：A4. 下列哪种放大电路具有输入阻抗高、输出阻抗低的特点？A. 固定偏置放大电路B. 分压式偏置放大电路C. 串联型放大电路D. 并联型放大电路答案：B5. 下列哪种放大电路可以实现电压放大和倒相？A. common-emitter amplifier（共射放大器）B. common-base amplifier（共基放大器）C. common-collector amplifier（共集放大器）D. emitter-follower（发射极跟随器）答案：A6. 下列哪种放大电路具有电压放大倍数可调的特点？A. 固定偏置放大电路B. 分压式偏置放大电路C. 串联型放大电路D. 并联型放大电路答案：C7. 下列哪种电路可以实现信号的整流？A. 半波整流电路B. 全波整流电路C. 桥式整流电路D. 滤波电路答案：A8. 下列哪种电路可以实现信号的滤波？A. 半波整流电路B. 全波整流电路C. 桥式整流电路D. 滤波电路答案：D9. 下列哪种电路可以实现信号的积分和微分？A. 积分放大电路B. 微分放大电路C. 滤波电路D. 整流电路答案：B10. 下列哪种电路可以实现信号的放大和滤波？A. 放大电路B. 滤波电路C. 积分电路D. 微分电路答案：A二、填空题1. 晶体管的三个电极分别为____、____、____。

答案：发射极、基极、集电极2. 放大电路的目的是____。

答案：放大信号3. 运算放大器是一种具有____、____和____的放大器。

模拟电子技术基础试卷一附答案一．（10分）设二极管采用恒压降模型且正向压降为0.7V，试判断下图中各二极管是否导通，并求出图（a）电路在v i=5sinωt V时的输出v o波形以及图（b）电路的输出电压V o1。

（a）（b）二.（10分）放大电路如图所示。

已知：R b1=62K，R b2=15K，R s=10K，R c=3K，R e=1K，R L=3K，C1=C2=10μ，C e=220μ，V CC=+15V，β=80，V BE=0.7V。

1.说明电路属于何种组态，画出该电路的直流通路；（5分）2.计算该电路的静态工作点。

（5分）3.画小信号等效电路，求电压放大倍数，输入电阻，输出电阻。

4.说明电路属于何种组态，三.（18分）放大电路如图所示。

已知C足够大，场效应管的参数g m=0.8ms，R2=6.8KΩ，三极管的参数β=50，r be=0.5K，R3=90KΩ，R4=10KΩ，R5=4KΩ，R6=1.5KΩ，R L=4KΩ。

1.画出其小信号模型等效电路。

（4分）2.计算电路的电压放大倍数A v、输入电阻R i和输出电阻R o。

（10分）3.若R s=10K时，计算源电压放大倍数A vs，说明R6对电路频率响应的影响。

（4分）四.（12分）反馈放大电路如图示。

1.判断各电路中级间交流反馈的极性（要求在图上标出反馈极性）。

（4分）2.对于级间交流反馈为负反馈的电路，进一步判断反馈的类型，同时按深度负反馈的条件估算电路的闭环电压增益（写出表达式）。

并简单说明电路对输入电阻，输出电阻的影响，对信号源内阻有什么要求？（8分）（a ） （b ）五.（10分）集成运算放大器构成的运算电路如图示，求电路的输出电压。

1.求出电路（a ）的输出电压。

（4分）2.在电路（b ）中，设t =0时v c =0，此时加入v i =1V ，求t =40ms 时v o =？（6分）（a ） （b ）六.（10分）电路如图所示，试用相位平衡条件判断哪个能振荡，哪个不能振荡（要求在电路中应标出i V ，oV ，fV 以及它们的瞬时极性）？对能振荡的电路写出振荡频率的表达式。

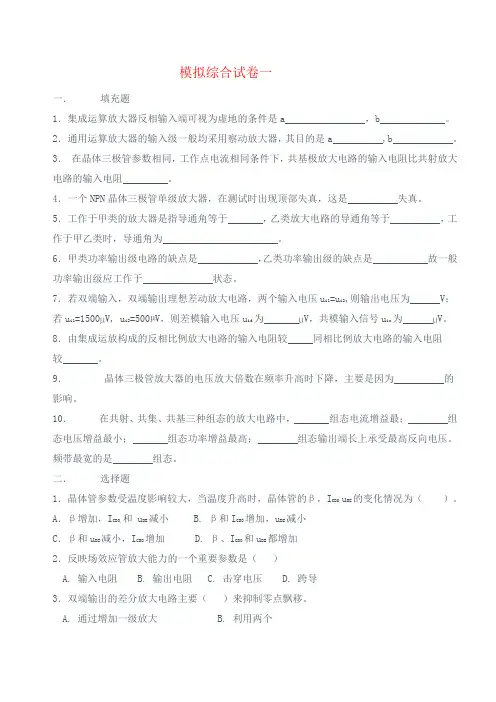

模拟综合试卷一一．填充题1．集成运算放大器反相输入端可视为虚地的条件是a ，b 。

2．通用运算放大器的输入级一般均采用察动放大器，其目的是a ,b 。

3．在晶体三极管参数相同，工作点电流相同条件下，共基极放大电路的输入电阻比共射放大电路的输入电阻。

4．一个NPN晶体三极管单级放大器，在测试时出现顶部失真，这是失真。

5．工作于甲类的放大器是指导通角等于，乙类放大电路的导通角等于，工作于甲乙类时，导通角为。

6．甲类功率输出级电路的缺点是，乙类功率输出级的缺点是故一般功率输出级应工作于状态。

7．若双端输入，双端输出理想差动放大电路，两个输入电压ui1=ui2,则输出电压为 V；若ui1=1500µV, ui2=500µV，则差模输入电压uid为µV，共模输入信号uic为µV。

8．由集成运放构成的反相比例放大电路的输入电阻较同相比例放大电路的输入电阻较。

9．晶体三极管放大器的电压放大倍数在频率升高时下降，主要是因为的影响。

10．在共射、共集、共基三种组态的放大电路中，组态电流增益最；组态电压增益最小；组态功率增益最高；组态输出端长上承受最高反向电压。

频带最宽的是组态。

二．选择题1．晶体管参数受温度影响较大，当温度升高时，晶体管的β，ICBO,uBE的变化情况为（）。

A．β增加，ICBO,和 uBE减小 B. β和ICBO增加，uBE减小C．β和uBE 减小，ICBO增加 D. β、ICBO和uBE都增加2．反映场效应管放大能力的一个重要参数是（）A. 输入电阻B. 输出电阻C. 击穿电压D. 跨导3．双端输出的差分放大电路主要（）来抑制零点飘移。

A. 通过增加一级放大B. 利用两个C. 利用参数对称的对管子D. 利用电路的对称性4．典型的差分放大电路由双端输出变为单端输出，共模电压放大倍数（）。

A. 变大B. 变小C. 不变D. 无法判断5．差分放大电路的共模抑制比KCMR越大，表明电路（）A. 放大倍数越稳定B. 交流放大倍数越大C. 直流放大倍数越大D. 抑制零漂的能力越强6．负反馈放大电路以降低电路的（）来提高嗲路的其他性能指标。

模拟电子基础考试题及答案一、选择题（每题2分，共20分）1. 在模拟电路中，放大器的基本功能是什么？A. 信号调制B. 信号解调C. 信号放大D. 信号滤波答案：C2. 运算放大器的开环增益通常在什么范围内？A. 10^2B. 10^3C. 10^4D. 10^5 至 10^6答案：D3. 负反馈在放大器中的作用是什么？A. 增加增益B. 降低增益C. 改善稳定性D. 减小失真答案：B、C、D4. 什么是共模抑制比（CMRR）？A. 差模增益与共模增益的比值B. 差模增益与共模抑制的比值C. 共模增益与差模增益的比值D. 共模抑制与差模增益的比值答案：B5. 以下哪个不是模拟信号的特点？A. 连续性B. 可量化性C. 可模拟性D. 可存储性答案：B6. 在模拟电路设计中，电源去耦电容的主要作用是什么？A. 提供额外的电流B. 过滤高频噪声C. 增加电路的增益D. 改变电路的工作频率答案：B7. 什么是理想运算放大器？A. 具有无限增益的放大器B. 具有零输入偏置电流的放大器C. 具有无限带宽的放大器D. 所有选项都是答案：D8. 什么是非线性失真？A. 信号幅度的变化B. 信号频率的变化C. 信号波形的变化D. 信号相位的变化答案：C9. 在模拟电路中，带宽是指什么？A. 电路可以处理的最大信号频率B. 电路可以处理的最小信号频率C. 电路可以处理的信号频率范围D. 电路的增益答案：C10. 什么是积分器？A. 一个放大器，其输出是输入的积分B. 一个放大器，其输出是输入的微分C. 一个滤波器，通过高频信号D. 一个滤波器，阻止高频信号答案：A二、简答题（每题10分，共30分）1. 简述理想运算放大器的基本特性。

答：理想运算放大器具有以下特性：无限增益、无限输入阻抗、零输出阻抗、零输入偏置电流和电压、无限带宽以及无饱和。

2. 解释什么是负反馈，并说明其在放大器设计中的作用。

答：负反馈是指将放大器的输出信号的一部分或全部反馈到输入端，形成闭合回路。

模电考试题及答案一、选择题（每题3分，共30分）1. 在模拟电路中，三极管的主要作用是（）。

A. 放大信号B. 整流C. 滤波D. 调制答案：A2. 理想运算放大器的输入阻抗是（）。

A. 0B. 1ΩC. 1kΩD. 无穷大答案：D3. 共发射极放大电路中，若要增大输出电压，应增大（）。

A. 集电极电阻B. 发射极电阻C. 基极电阻D. 电源电压答案：A4. 差分放大电路的主要优点是（）。

A. 放大差模信号B. 抑制共模信号C. 增加输出电压D. 减小输入阻抗答案：B5. 负反馈可以（）。

A. 增加放大倍数B. 减小非线性失真C. 增加输入阻抗D. 减小输出阻抗答案：B6. 场效应管的控制量是（）。

A. 电压B. 电流C. 电荷D. 电场答案：D7. 在模拟电路中，为了减少噪声，通常采用（）。

A. 增加电源电压B. 减小电源电压C. 增加信号源阻抗D. 减小信号源阻抗答案：D8. 集成运算放大器的输出电压范围受到（）的限制。

A. 电源电压B. 输入电压C. 负载电阻D. 放大倍数答案：A9. 为了使共发射极放大电路工作在放大区，基极与发射极之间的电压应满足（）。

A. V_BE > 0.7VB. V_BE < 0.7VC. V_BE = 0.7VD. V_BE ≥ 0V答案：A10. 理想二极管的正向导通电压为（）。

A. 0VB. 0.7VC. 1VD. 2V答案：B二、填空题（每题2分，共20分）11. 在共基极放大电路中，输出电压与输入电压相位______。

答案：相同12. 集成运算放大器的差模输入阻抗是指两个输入端之间的阻抗，而共模输入阻抗是指两个输入端对地的阻抗，理想情况下，差模输入阻抗应为______，共模输入阻抗应为无穷大。

答案：无穷大13. 场效应管的跨导定义为输出电流与输入电压之间的比值，即 g_m = ______。

答案：I_D / V_GS14. 为了提高放大电路的输入阻抗，可以在三极管的基极与信号源之间串联一个______。
