镀锡线裸铜线检验标准

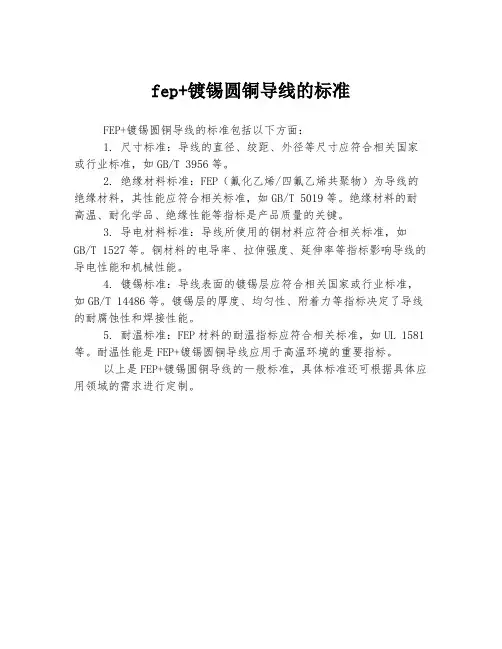

fep+镀锡圆铜导线的标准
FEP+镀锡圆铜导线的标准包括以下方面：
1. 尺寸标准：导线的直径、绞距、外径等尺寸应符合相关国家或行业标准，如GB/T 3956等。

2. 绝缘材料标准：FEP（氟化乙烯/四氟乙烯共聚物）为导线的绝缘材料，其性能应符合相关标准，如GB/T 5019等。

绝缘材料的耐高温、耐化学品、绝缘性能等指标是产品质量的关键。

3. 导电材料标准：导线所使用的铜材料应符合相关标准，如
GB/T 1527等。

铜材料的电导率、拉伸强度、延伸率等指标影响导线的导电性能和机械性能。

4. 镀锡标准：导线表面的镀锡层应符合相关国家或行业标准，如GB/T 14486等。

镀锡层的厚度、均匀性、附着力等指标决定了导线的耐腐蚀性和焊接性能。

5. 耐温标准：FEP材料的耐温指标应符合相关标准，如UL 1581等。

耐温性能是FEP+镀锡圆铜导线应用于高温环境的重要指标。

以上是FEP+镀锡圆铜导线的一般标准，具体标准还可根据具体应用领域的需求进行定制。

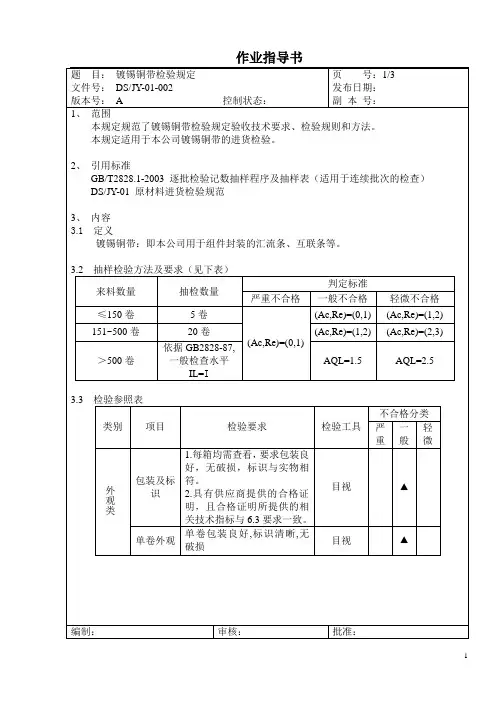

线材检验标准
线材检验标准
附1：常用线材参数表：
一、UL1007电子线
.导体使用单条或绞线32-16AWG裸铜或镀锡铜.PVC绝缘
.额定温度：80℃额定电压：300V
.可通过UL VW-1及CSA FT1耐燃烧测试
.使用标准绝缘厚度，易剥、截断容易，具抗酸碱、耐油、防潮、防霉等特性产品描述：
二、UL1015电子线
.导体使用单条或绞线28-10AWG裸铜或镀锡铜
.额定温度：105℃额定电压：600V
.其它同UL1007
产品描述：
三、UL1032电子线
.导体使用单条或绞线26-10AWG裸铜或镀锡铜.额定温度：90℃额定电压：1000V
.其它同UL1007
附2：A WG与公制，英制单位的对照表：
注：A WG（American wire gauge）是美制电线标准的简称，A WG值是导线厚度（以英寸计）的函数；下表是A WG与公制，英制单位的对照表。

其中，4/0表示0000，3/0表示000，2/0表示00，1/0表示0。

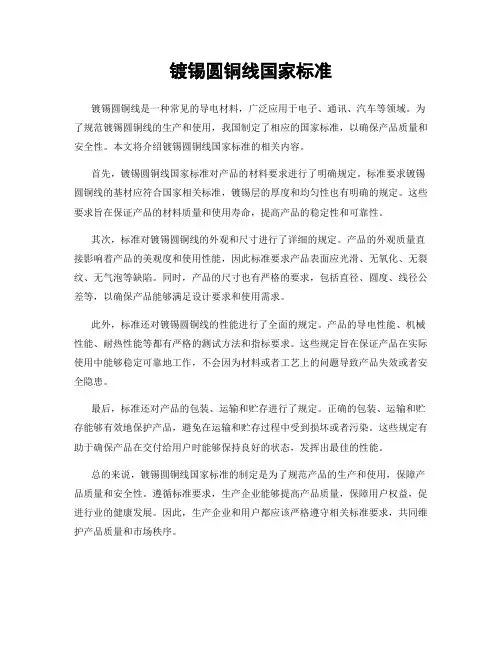

镀锡圆铜线国家标准
镀锡圆铜线是一种常见的导电材料，广泛应用于电子、通讯、汽车等领域。

为了规范镀锡圆铜线的生产和使用，我国制定了相应的国家标准，以确保产品质量和安全性。

本文将介绍镀锡圆铜线国家标准的相关内容。

首先，镀锡圆铜线国家标准对产品的材料要求进行了明确规定。

标准要求镀锡圆铜线的基材应符合国家相关标准，镀锡层的厚度和均匀性也有明确的规定。

这些要求旨在保证产品的材料质量和使用寿命，提高产品的稳定性和可靠性。

其次，标准对镀锡圆铜线的外观和尺寸进行了详细的规定。

产品的外观质量直接影响着产品的美观度和使用性能，因此标准要求产品表面应光滑、无氧化、无裂纹、无气泡等缺陷。

同时，产品的尺寸也有严格的要求，包括直径、圆度、线径公差等，以确保产品能够满足设计要求和使用需求。

此外，标准还对镀锡圆铜线的性能进行了全面的规定。

产品的导电性能、机械性能、耐热性能等都有严格的测试方法和指标要求。

这些规定旨在保证产品在实际使用中能够稳定可靠地工作，不会因为材料或者工艺上的问题导致产品失效或者安全隐患。

最后，标准还对产品的包装、运输和贮存进行了规定。

正确的包装、运输和贮存能够有效地保护产品，避免在运输和贮存过程中受到损坏或者污染。

这些规定有助于确保产品在交付给用户时能够保持良好的状态，发挥出最佳的性能。

总的来说，镀锡圆铜线国家标准的制定是为了规范产品的生产和使用，保障产品质量和安全性。

遵循标准要求，生产企业能够提高产品质量，保障用户权益，促进行业的健康发展。

因此，生产企业和用户都应该严格遵守相关标准要求，共同维护产品质量和市场秩序。

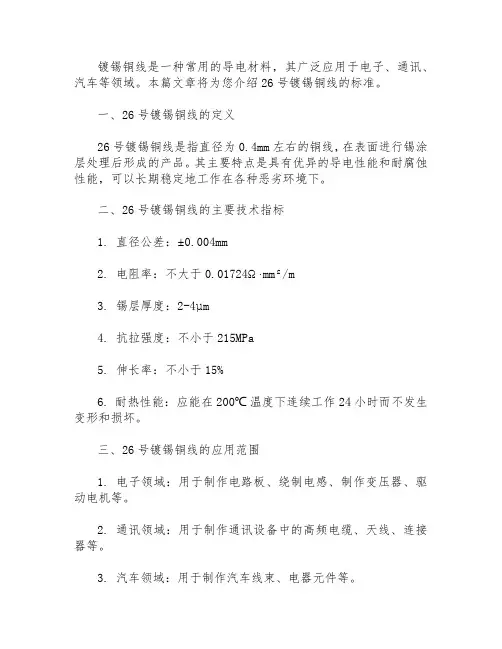

镀锡铜线是一种常用的导电材料，其广泛应用于电子、通讯、汽车等领域。

本篇文章将为您介绍26号镀锡铜线的标准。

一、26号镀锡铜线的定义26号镀锡铜线是指直径为0.4mm左右的铜线，在表面进行锡涂层处理后形成的产品。

其主要特点是具有优异的导电性能和耐腐蚀性能，可以长期稳定地工作在各种恶劣环境下。

二、26号镀锡铜线的主要技术指标1. 直径公差：±0.004mm2. 电阻率：不大于0.01724Ω·mm²/m3. 锡层厚度：2-4μm4. 抗拉强度：不小于215MPa5. 伸长率：不小于15%6. 耐热性能：应能在200℃温度下连续工作24小时而不发生变形和损坏。

三、26号镀锡铜线的应用范围1. 电子领域：用于制作电路板、绕制电感、制作变压器、驱动电机等。

2. 通讯领域：用于制作通讯设备中的高频电缆、天线、连接器等。

3. 汽车领域：用于制作汽车线束、电器元件等。

四、26号镀锡铜线的质量控制1. 采用先进的生产工艺和设备，确保产品的表面光滑、均匀、无氧化物、无污染。

2. 对每批产品进行严格的检测，确保其符合相关标准要求。

3. 保证产品的包装质量，防止在运输、储存过程中受到损坏。

五、26号镀锡铜线的市场现状目前，26号镀锡铜线已成为电子、通讯、汽车等领域的重要材料，市场需求持续增长。

随着新能源汽车、5G通讯等行业的发展，对高性能导电材料的需求将会进一步增加。

六、总结本文介绍了26号镀锡铜线的标准，包括其定义、主要技术指标、应用范围、质量控制和市场现状。

作为一种重要的导电材料，26号镀锡铜线在未来的发展中具有广阔的应用前景。

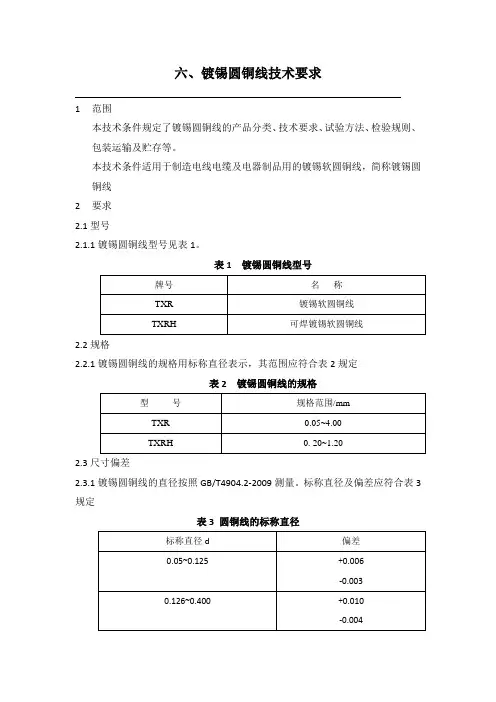

六、镀锡圆铜线技术要求1范围本技术条件规定了镀锡圆铜线的产品分类、技术要求、试验方法、检验规则、包装运输及贮存等。

本技术条件适用于制造电线电缆及电器制品用的镀锡软圆铜线，简称镀锡圆铜线2要求2.1型号2.1.1镀锡圆铜线型号见表1。

表1 镀锡圆铜线型号2.2规格2.2.1镀锡圆铜线的规格用标称直径表示，其范围应符合表2规定表2 镀锡圆铜线的规格2.3尺寸偏差2.3.1镀锡圆铜线的直径按照GB/T4904.2-2009测量。

标称直径及偏差应符合表3规定表3 圆铜线的标称直径2.4伸长率2.4.1镀锡圆铜线的伸长率按照GB/T4909.3-2009测量。

伸长率应符合表4规定。

表4 镀锡圆铜线伸长率2.5电阻率2.5.1镀锡圆铜线的电阻率按照GB/T3048.2-2007测量。

电阻率应符合表5的规定。

表5 电阻率2.6镀层2.6.1镀锡圆铜线的镀层表面应光滑连续，不得有影响产品性能的任何缺陷。

2.6.2镀锡层应是连续的。

经多硫化钠溶液试验后的试样表面应不变黑，或经过硫酸铵溶液试验后，试验溶液的色泽应不深于编制比色溶液的色泽。

2.6.3镀锡层应牢固地粘附在铜线表面上，镀锡铜线按6规定卷绕，并经浸渍试验后，试样螺旋卷绕部分的外周围表面应不变黑，镀层应无裂纹。

表6 镀锡圆铜线卷绕试棒直径2.7检验规则2.7.1镀锡圆铜线应由供方质量监督部门进行检验，保证产品质量符合本标准的规定，并填写质量证明书。

2.7.2产品应按表7规定进行检验.2.7.3检验项目每批按1%抽样，但不少于3盘，批量较大时不多于10盘，第一次试验不合格时，应取双倍数量的试样就不合格项目进行第二次试验，如还有不合格时，则判该批不合格。

表7 镀锡圆铜线检验项目2.8标志、包装2.8.1镀锡圆铜线应均匀地绕在线盘上交货，线端必须固定牢靠，线匝不得紊乱。

2.8.2最外层线与线盘侧板边缘应保持合适的距离。

2.8.3每盘线应妥善包装，存放在干燥、无腐蚀气体的地方。

镀锡铜包线标准(总6页)本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March镀锡铜包钢线标准一、适用范围：1、本标准适用于公司生产的为电子元器件之引线或通讯线缆用的镀锡铜包钢线，它是以铜包钢线为芯线，经热浸锡基合金制得的产品。

2、有关标准1）SJ2421-83 电子元器件用镀锡铜包钢线2）GB/T728-88 锡锭3、牌号和标记3．1牌号GTRX----软镀锡铜包钢线 GTX----硬铜包钢线G-----钢 T---------铜芯 R-----软态X表示镀层为锡基合金3．2标记由牌号、线径、镀层厚度等级及本标准编号等部份组成。

示例：直径为，镀层厚度为H-3的镀锡铜线表示方法（具体见厚度表示法）。

—H--3 QW-GC-018客户无要求时，可用简易标记：G——34、技术要求4．1镀锡铜线应采用符合GB-3952-98《电工用铜线坯》技术要求的铜线材作为芯线，镀层采用锡锭应符合GB/T728-88《锡锭》的技术要求。

4．2镀锡铜包钢线之线径及其允许偏差应符合表1的要求。

镀锡铜包钢线应具有良好的可焊性,经加速老化后,焊接时间不大于2S或润湿力<φmN,镀锡铜包钢线应具有良好的抗老化性.纯锡层铜线在200±5℃烘烤1小时或175±5℃烘烤4小时后,无发黄发黑.老化后可焊性合格.5.试验方法按条要求,镀锡铜包钢线的直径用分度值为0.01mm 千分尺在经过外观检验的样本上,距试样两端10mm 及试样的中央部位,分别在同一截面的两个相互垂直的方向上测量,取其平均值.按条要求,镀锡铜包钢线的表面用肉眼,在规定抽取的每轴(桶)样本单位长度上进行全面检验.按条要求,镀锡铜包钢线的镀层厚度采用剥锡液铜线表面镀层去掉,取试样10-20cm浸入溶液中2-5分种,看到锡层完全去掉,露出原铜包钢线,拿出来用水冲洗干净,擦干后,用千分尺测量未去镀层和已去镀层的铜包钢线,互相垂直各测量二次,测两个部位取其平均值.按条求,镀锡铜包线电阻率试验方法:在规定抽取经线外观检验的每轴(桶)样本上,用双臂电桥或其他能准确测量的设备进行测量,取三个试样的计算平均值.原铜包钢线和锡锭供应商固定不变时,允许电阻率每半年检查一次.按条要求镀锡铜包线的机械性能试验方法.5.5.1抗拉强度将试样固定在拉力计的试验架上,开启拉力开关,至试样拉断,读出拉力计读数F,抗拉强度σb=4F/IId2,,其中F(拉断时拉力):N,d(直径):mm.5.5.2 延伸率将试样固定在延伸测试装置上,启动延伸率拉伸开关,至拉断,直接读出延伸率读数,也可按下列方式计算:延伸率=[(后标尺长度—原标尺长度)/原标尺长度]×100%5.5.3 反复弯折(客户无要求可不做此项)反复弯折试验是沿着试样的轴向,施加表3规定的负荷,在曲率半径 mm的专用夹具上进行,以弯曲至90度,然后复原,朝相反方向弯曲至90度,再复原作为一个循环.以适当的速度反复弯曲,直至折断,取三个试样折断时的最小循环次数为弯折次数.按条要求镀锡铜包钢线的可焊性试验方法5.6.1试样的制备在按规定数量抽取的每轴(桶)样本单位上,以外观检验后,截取试样100mm 长,试样不应被手指接触或受到其它污染,进行可焊性试验前,试样不进行清洁处理.5.6.2 试验方法5.6.2.1 在焊锡性试验仪上,将温度调至250±5℃,待温度平衡后,将试样浸入无铅的锡焊料中浸2秒,迅速平稳提起,试样表面应被焊料覆盖,无肉眼可风的未覆盖处,表面光洁,无锡环、锡瘤.5.6.2.2将试样在可焊性测试仪上进行测量(具体操作见可焊性测试仪操作指导书).试验结果,润湿力<φMN为合格.按条要求,镀锡铜包线的抗老化试验方法将镀锡铜包钢线试样置于200±5℃的烘烤箱内烘烤1小时或175±5℃的烘箱内烘烤4小时后(烘箱内应通风),规格分别为H-2、H-3的镀锡的铜包钢线，应无明显的发黄或变黑，规格分别为H-0、H-1的镀锡铜线无此项要求。

镀锡铜线的电阻标准一、概述镀锡铜线是一种广泛应用于电力传输和信号传输的线材。

电阻值是衡量镀锡铜线性能的重要指标之一，对于保证传输效果和稳定性具有重要意义。

本标准主要涵盖镀锡铜线的电阻值范围和电阻值稳定性两个方面。

二、电阻值范围镀锡铜线的电阻值范围主要受到其材质、线径、温度等因素的影响。

通常情况下，镀锡铜线的电阻值应在一定的范围内，以保证其传输性能。

以下为镀锡铜线在不同温度下的电阻值范围：1.常温下：18-22欧姆/千米2.零度以下：22-26欧姆/千米3.零上25度：18-20欧姆/千米4.零上50度：19-21欧姆/千米5.零上70度：20-23欧姆/千米6.零上100度：23-26欧姆/千米7.零上150度：26-30欧姆/千米8.零上200度：30-35欧姆/千米9.零上300度：35-45欧姆/千米10.零上400度：45-55欧姆/千米11.零上500度：55-65欧姆/千米12.零上600度：65-75欧姆/千米13.零上700度：75-85欧姆/千米14.零上800度：85-95欧姆/千米15.零上900度：95-105欧姆/千米16.零上1000度：105-115欧姆/千米三、电阻值的稳定性镀锡铜线的电阻值稳定性对于保证传输效果的稳定性具有重要意义。

在生产过程中，应采取措施确保镀锡铜线的电阻值在一定范围内，并保持稳定性。

以下为保证镀锡铜线电阻值稳定性的措施：1.采用高品质的原材料：选用纯度高、杂质少的铜材作为基础材料，以确保镀锡铜线的电阻值稳定。

2.精确控制生产工艺：在生产过程中，严格控制热处理温度、镀锡厚度、冷却速度等因素，以获得最佳的电阻值稳定性。

3.定期检测与调整：在生产过程中，定期对镀锡铜线的电阻值进行检测，根据检测结果进行调整，以确保其稳定性。

4.合理保存和使用：在使用过程中，避免潮湿、高温、腐蚀等环境因素对镀锡铜线的影响，以保持其电阻值的稳定性。

四、结论镀锡铜线的电阻值范围和电阻值稳定性是其性能的关键指标。

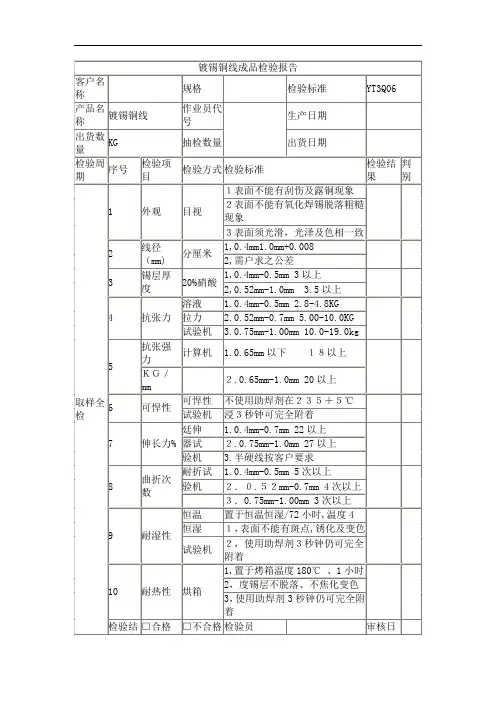

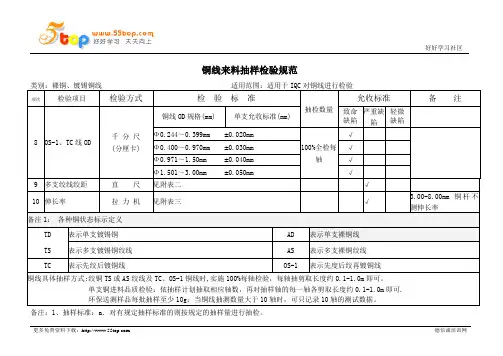

镀锡线裸铜线检验标准:成品操作员将所有生产的铜丝拉到包装台后，品检须将铜丝拿到包装台上，对其品质进行严格检验，具体检验标准须严格按照以下步骤进行：一、外观检验：须将装满铜丝的线轴放倒地包装台上，用一只手拿一张白纸立放于距铜丝1-2cm的位置，另一只手将铜线的线轴滚动一周，目测其外观是否达到以下标准：1）表面光滑、无黑线、无乱线、无麻点、无氧化、无打花、无刮伤碰伤、无镀锡不良（粘锡、漏锡）、无斜线、无手接头、无手印。

2）排线良好、均匀、无堆边、欠边（边高边低或两边高两边低）、无起股。

3）张力适中不过松或过紧。

4）滚动后铜线表面无粘灰现象（过满）二、线径检验：线径要按照国家通用标准，客户有特殊要求时照其要求严格控制。

具体检验步骤如下：1）、先调试千分尺是否归零。

2）、将要检验的铜丝放入千分尺的夹线外，适当用力（力道不可过重或过轻）扭动千分尺末端。

3）、当听到千分尺响动三声后即可观察其读数。

4）、应如此反复检验二、三次读数一致方可（同一根铜丝）每次都不能检测同一位置，应分段检验。

5）、线径在0.2cm以上的铜线检验铜线的不同界面，以免有扁线。

三、伸长率检验：伸长率有求按照国家标准，客户有特殊要求时按照其要求严格控制，具体步骤如下：1）打开伸长率测试仪的开关。

2）观察其左边的夹是否处于原始位置，仪器所显示的读数是否归零，如左边感应夹不在原始位置，仪器所显示的读数不归零，应立即按下恢复键及置零键。

3）轻轻打开夹，将即将检验的铜丝的一端放入感应夹内，压下感应夹，再轻轻将铜丝拉直并将另一端放入另一感应夹内，压下感应夹将铜丝夹牢，按下测试键。

4）待感应夹将铜丝拉断并停止移动后，观察其显示的读数即为所检测的铜线之伸长率。

四、电阻率检验：电阻率要求按照国家的标准具体检验步骤如下：1）打开电阻率测试仪的电源开关。

2）将两边的感应夹对夹住，观察其读数是否为零。

3）如仪器所显示的读数为0，把即将检验的铜丝取1m 长的一段分别用两个感应夹夹住铜丝两端，所检测的铜线不得与任何金属物品接触，按下测试键。

如何检验裸铜线是否合格?
产品制造出来以后，其外观，尺寸及性能是否符合产品的技术标准和用户的技术协议的要求，必须通过检验来判断，经过测量；试验，与产品的技术标准或用户在技术协议对比，符合要求的则是合格，反之，则为不合格，通过检验可反应裸铜线产品质量的稳定性及材料，工艺的合理性，所以，检验员具有把关，预防和鉴别的作用。

裸铜线检验的内容包括；外观和尺寸的检验测量，性能的测试。

其中性能包括：机械性能，化学性能，热性能和电性能。

现在我们主要对外观，尺寸进行讲解。

1.裸铜线表面
(外观)应光洁，色泽均匀，无粒子，无氧化，发毛，阴阳面，黑斑点，脱漆等影响性能的缺陷，排线应整齐，平整紧密，地绕在线盘上，不压线，收放自如影响表面的因素很多，它与原材料，漆料，设备，工艺，环境等因素有关。

2.尺寸
漆包圆线尺寸包括：外形尺寸（外经）D 导体直径d 导体偏差△d 导体的圆度f 漆膜的厚度t
外径是指；导体涂上一层绝缘漆膜后所测得的直径。

导体直径；是指去除绝缘层后金属线
导体偏差；是指导体直径的实测值与标称值之间的差。

不圆度(f)值是指导体每个截面上测量的最大读数和最小读数的最大差值。
