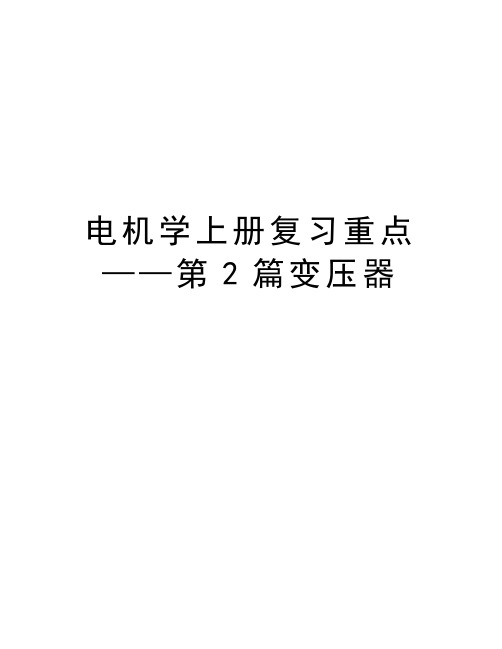

电机学上册复习重点——第2篇变压器第二篇 变压器一、填空：1. 一台单相变压器额定电压为380V/220V ，额定频率为50HZ ，如果误将低压侧接到380V 上，则此时m Φ ,0I ,m Z ,Fe p 。
（增加，减少或不变）答：m Φ增大，0I 增大，m Z 减小，Fe p 增大。
2. 一台额定频率为50Hz 的电力变压器接于60Hz ，电压为此变压器的6/5倍额定电压的电网上运行，此时变压器磁路饱和程度 ，励磁电流 ，励磁电抗 ，漏电抗 。
答：饱和程度不变，励磁电流不变，励磁电抗增大，漏电抗增大。
3. 三相变压器理想并联运行的条件是（1） ，（2） ，（3） 。
答：（1）空载时并联的变压器之间无环流；（2）负载时能按照各台变压器的容量合理地分担负载；（3）负载时各变压器分担的电流应为同相。
4. 变压器空载运行时功率因数很低，其原因为 。
答：激磁回路的无功损耗比有功损耗大很多，空载时主要由激磁回路消耗功率。
5. 一台变压器，原设计的频率为50Hz ，现将它接到60Hz 的电网上运行，额定电压不变，励磁电流将 ，铁耗将 。
答：减小，减小。
6. 引起变压器电压变化率变化的原因是 。
答：负载电流的变化。
7.如将额定电压为220/110V的变压器的低压边误接到220V电压，则激磁电流将，变压器将。
答：增大很多倍，烧毁。
8.联接组号不同的变压器不能并联运行，是因为。
答：若连接，将在变压器之间构成的回路中引起极大的环流，把变压器烧毁。
9.变压器副边的额定电压指。
答：原边为额定电压时副边的空载电压。
10.通过和实验可求取变压器的参数。
答：空载和短路。
11.变压器的结构参数包括，，，，。
答：激磁电阻，激磁电抗，绕组电阻，漏电抗，变比。
12.既和原边绕组交链又和副边绕组交链的磁通为，仅和一侧绕组交链的磁通为。
答：主磁通，漏磁通。
13.变压器的一次和二次绕组中有一部分是公共绕组的变压器是。
答：自耦变压器。
第二篇 变压器曾令全主编 电力出版社出版的《电机学》书后习题解答参考答案第一章 变压器的基本工作原理及结构1-1 易于绝缘散热，铁心：导磁，构成磁路、绕组：导电，构成电路、油箱：支撑变压器本体，起到绝缘散的作用、套管：电的导入和导出。
1-2 导磁，构成磁路，降低铁损。
1-3 额定电压，额定电流、额定容量，一次侧加额定电压二次侧的空载电压。
1-4 A 51N =I A 4.2172N =I1-5 A 5.161N N 1==I I φ A 65.912N =I A 91522N .=φI第二章 变压器的运行原理2-1 能量传递媒介的作用，漏磁压降的作用，激磁电抗和漏电抗。
2-2 激磁电抗、漏电抗、短路电抗；激磁电抗不相等，漏电抗和短路电抗相等；因电压不变，可以认为参数不变；短路阻抗影响短路电流、电压变化率。
2-3 不饱和，为正弦波；饱和为尖顶波，非线性的原因。
2-4 空载电流小，忽略了空载铜耗；短路时电压低，忽略铁耗；略有差别。
2-5 励磁电流下降、铁耗下降、漏抗增大、电压变化率增大。
2-6 一样但计算值差K 2倍。
2-7 去耦合、保持有无功功率（损耗）不变，磁势不变；低压到高压的折算为：电压乘K 、电流除K 、阻抗乘K 2；用标幺值表示时无需折算。
2-8（1）匝匝222 40721==N N（2）A 74.571N =I k VA 1000N =S（3）kW 10002=P kW 9002=P kW 8502=P2-9 （1）Ω=Ω=Ω=724.19 747.17 607.8k k k Z x r（2）Ω='Ω='Ω='029.0 02608.0 01265.0k k kZ x r （3）02458.0 0247.0 01191.0 012.02121====****x x r r0548.0 04928.0 02391.0k k k ===***Z x r（4）%928.4 %391.2 %48.5kx kr k ===u u u（5）2.39% 4.87% -1.046%2-10 36818kV 53.5A 0.77（滞后）2-11 （1）1.16Ω 3.83Ω 4Ω （2）389.7V2-12 10490 27151 000520 0528k m k m ....====****x x r r2-13 98.38% 0.5672-14 （1）0549.0 3.62 0032.0 69.4k m k m ====****x x r r（2）容性 0.998（超前） （3） 99.6%2-15（1）高压侧励磁参数和短路参数分别为： Ω=Ω=Ω=Ω=9823.0 1234 0574.0 3.104k m k m x x r r 0549.0 27.151 0052.0 05.28k m k m ====****x x r r（2） 99.45% 3.55%U% kV 076.62==∆=ηU（3）%51.99m ax =η第三章 三相变压器3-1（a ）Y ，y10 （b ）Y ，d3 （3）D ，y1 （d ）D ，d63-23-3 空载无环流、负载按各自的容量的比例分配负荷，各相的电流同相位；变比相同、组别一致、短路阻抗的标幺值相同（短路阻抗角相等）3-4 复合分配不合理，大的有利。
第二章 变压器2-1 什么叫变压器的主磁通，什么叫漏磁通？空载和负载时，主磁通的大小取决于哪些因素？答：变压器工作过程中，与原、副边同时交链的磁通叫主磁通，只与原边或副边绕组交链的磁通叫漏磁通。
由感应电动势公式Φ=1144.4fN E 可知，空载或负载情况下11E U ≈，主磁通的大小取决于外加电压1U 、频率f和绕组匝数1N 。
2-2 一台50Hz 的变压器接到60Hz 的电源上运行时，若额定电压不变，问激磁电流、铁耗、漏抗会怎样变化答：（1）额定电压不变，则'1'11144.444.4Φ=Φ=≈N f fN E U N又5060'=f f ⇒6050'=ΦΦ， 即Φ=Φ65'磁通降低，此时可认为磁路为线性的，磁阻s l R m μ=不变，励磁磁势m m R N I Φ=⋅1，∴m m I I 65'=；（2βα（3）'1x 2-3 电路；2-4 利用T 2-5 2-14 ，Y ,d 联结，试求：（1）一次、 解：（1）A A U S I N N N68.2881035000311=⨯==A A U S I N N N 21.4583.635000322=⨯==（2）原边Y 联结：kV kV U U N N 77.5310311===ΦA I I N N 68.28811==Φ副边∆联结：kV U U N N 3.611==ΦA A I I N N 55.264321.458311===Φ 2-16 有一台单相变压器，已知参数为：Ω=19.21R ，Ω=4.151σX ，Ω=15.02R ，Ω=964.02σX ，Ω=1250m R ，Ω=12600m X ，26087621=N N 。
当二次侧电压VU 60002=，电流A I 1802=，且8.0cos 2=ϕ（滞后）时：（1）画出归算到高压侧的T 型等效电路；（2）用T 型等效电路和简化等效电路求1∙U 和1∙I ，并比较其结果。
《电机学》（第五版）课后习题解答系别：电气工程系系授课教师： *** * 日期： 2017.05.2 0第一章 磁路1-1 磁路的磁阻如何计算？磁阻的单位是什么？答： 磁路的磁阻与磁路的几何形状（长度、面积）和材料的导磁性能有关，计算公式为AlR m μ=，单位：Wb A1-2 磁路的基本定律有那几条？当铁心磁路上有几个磁动势同时作用时，能否用叠加原理来计算磁路？为什么？答： 有安培环路定律，磁路的欧姆定律，磁路的串联定律和并联定律；不能，因为磁路是非线性的，存在饱和现象。
1-3 基本磁化曲线与初始磁化曲线有何区别？计算磁路时用的是哪一种磁化曲线？答： 起始磁化曲线是将一块从未磁化过的铁磁材料放入磁场中进行磁化，所得的)(H f B =曲线；基本磁化曲线是对同一铁磁材料，选择不同的磁场强度进行反复磁化，可得一系列大小不同的磁滞回线，再将各磁滞回线的顶点连接所得的曲线。
二者区别不大。
磁路计算时用的是基本磁化曲线。
1-4 铁心中的磁滞损耗和涡流损耗是怎样产生的，它们各与哪些因素有关？答： 磁滞损耗：铁磁材料置于交变磁场中，被反复交变磁化，磁畴间相互摩擦引起的损耗。
经验公式V fB C p nmh h ≈。
与铁磁材料的磁滞损耗系数、磁场交变的频率、铁心的体积及磁化强度有关；涡流损耗：交变的磁场产生交变的电场，在铁心中形成环流（涡流），通过电阻产生的损耗。
经验公式G B f C p m Fe h 23.1≈。
与材料的铁心损耗系数、频率、磁通及铁心重量有关。
1-5 说明交流磁路和直流磁路的不同点。
答： 直流磁路中的磁通是不随时间变化的，故没有磁滞、涡流损耗，也不会在无相对运动的线圈中感应产生电动势，而交流磁路中的磁通是随时间而变化的，会在铁心中产生磁滞、涡流损耗，并在其所匝链的线圈中产生电动势，另外其饱和现象也会导致励磁电流、磁通，感应电动势波形的畸变，交流磁路的计算就瞬时而言，遵循磁路的基本定律。
1-6 电机和变压器的磁路通常采用什么材料构成？这些材料有什么特点？答：磁路：硅钢片。

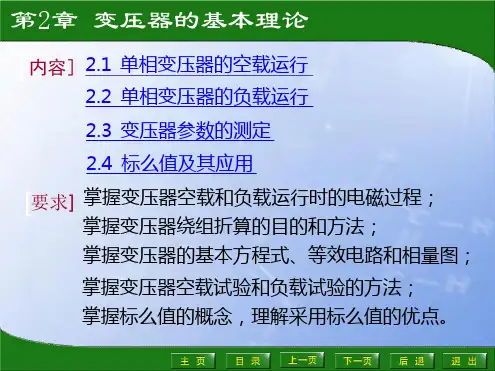

第2章变压器的基本理论思考题与习题参考答案2.1 试述变压器空载和负载运行时的电磁过程。
答：空载时，原边接交流电源，原绕组中流过交流电流0I ，建立磁动势0F ，由其产生主磁通0Φ 和少量的漏磁通σ1Φ ，主磁通在原绕组中产生电动势1E 、在副绕组中产生电动势2E ，漏磁通只在原绕组中产生漏感电动势σ1E ，同时，电流0I 在原绕组电阻1R 上产生电压降10R I 。
负载时，原绕组流过电流1I ，产生磁动势1F ；副绕组流过电流2I ，产生磁动势2F ，由原、副绕组的合成磁动势021F F F =+产生主磁通0Φ ，并分别在原、副绕组中产生电动势1E 和2E ；1F 还产生只交链原绕组的漏磁通σ1Φ ，它在原绕组中产生漏感电动势σ1E ，2F 还产生只交链副绕组的漏磁通σ2Φ ，它在副绕组中产生漏感电动势σ2E ；同时，电流1I 在原绕组电阻1R 上产生电压降11R I ，电流2I 在副绕组电阻2R 上产生电压降22R I 。
2.2 在变压器中，主磁通和一、二次绕组漏磁通的作用有什么不同？它们各是由什么磁动势产生的？在等效电路中如何反映它们的作用？答:主磁通同时交链原、副绕组，并分别在原、副绕组中产生电动势1E 和2E ，起传递能量的作用；漏磁通只交链自身绕组，只在自身绕组中产生漏感电动势，仅起电抗压降的作用。
在等效电路中，主磁通的作用由励磁参数反映，漏磁通的作用由漏抗参数反映。
2.3 试述变压器空载电流的大小和性质。
答：由于变压器铁心采用薄硅钢片叠成，磁导率高，导磁性能好，因此空载电流很小，一般为额定电流的2%—10%。
在空载电流0I 中，用来建立主磁通的无功分量r I 0 远大于对应铁心损耗的有功分量aI 0 ，所以空载电流基本属于无功性质，空载电流也因此常被称为励磁电流。
2.4 当变压器空载运行时，一次绕组加额定电压，虽然一次绕组电阻很小，但流过的空载电流却不大，这是为什么？答：变压器空载运行时，虽然一次绕组的电阻很小，但是由于铁心硅钢片的磁导率大，导磁性能好，主磁通大，所以励磁电抗大，因此空载电流不大。
第一部分：变压器第一章 变压器基本工作原理和结构1—1从物理意义上说明变压器为什么能变压，而不能变频率？答：变压器原副绕组套在同一个铁芯上,原边接上电源后，流过激磁电流I 0，产生励磁磁动势F 0,在铁芯中产生交变主磁通ф0，其频率与电源电压的频率相同，根据电磁感应定律，原副边因交链该磁通而分别产生同频率的感应电动势e 1和e 2，且有dt d N e 011φ-=,dt d N e 022φ-=，显然，由于原副边匝数不等，即N 1≠N 2，原副边的感应电动势也就不等,即e 1≠e 2,而绕组的电压近似等于绕组电动势,即U 1≈E 1,U 2≈E 2,故原副边电压不等，即U 1≠U 2，但频率相等。
1—2试从物理意义上分析，若减少变压器一次侧线圈匝数（二次线圈匝数不变)二次线圈的电压将如何变化?答:由dt d N e 011φ-=，dt d N e 022φ-=，可知，2211N e N e =，所以变压器原、副两边每匝感应电动势相等.又U 1E 1,U 2≈E 2，因此，2211N U N U ≈,当U 1不变时，若N 1减少，则每匝电压11N U 增大，所以1122N U N U =将增大。
或者根据m fN E U Φ=≈11144.4,若N 1减小，则m Φ增大，又m fN U Φ=2244.4,故U 2增大。
1—3变压器一次线圈若接在直流电源上，二次线圈会有稳定直流电压吗？为什么？答：不会。
因为接直流电源,稳定的直流电流在铁心中产生恒定不变的磁通，其变化率为零，不会在绕组中产生感应电动势。
1-4变压器铁芯的作用是什么，为什么它要用0。
35毫米厚、表面涂有绝缘漆的硅钢片迭成?答：变压器的铁心构成变压器的磁路，同时又起着器身的骨架作用.为了铁心损耗，采用0.35mm厚、表面涂的绝缘漆的硅钢片迭成.1—5变压器有哪些主要部件，它们的主要作用是什么？答：铁心：构成变压器的磁路，同时又起着器身的骨架作用。
可编辑修改精选全文完整版电机与变压器教案变压器的工作原理(总5页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除技工学校文化理论课教案编号： 0707-03 流水号：一、教学回顾及导入课题变压器的工作原理变压器---利用电磁感应原理，从一个电路向另一个电路传递电能或传输信号的一种电器是电力系统中生产，输送，分配和使用电能的重要装置。
也是电力拖动系统和自动控制系统中，电能传递或作为信号传输的重要元件与电源相连的线圈，接收交流电能，称为一次绕组用U1 ，I1，E1，N1表示，与负载相连的线圈，送出交流电能，称为二次绕组用U2，I2，E2 ，N2表示。
同时交链一次，二次绕组的磁通量的相量为 Fm ,该磁通量称为主磁通二、新课讲授什么是空载运行变压器一次绕组加上交流电压，二次绕组开路的运行情况一.空载时的物理情况1.空载磁场空载电流 i0 产生一个交变磁通势 i0N1 ，并建立交变磁场主磁通Øm通过铁心闭合的磁通量（占绝大部分）漏磁通Ø1ó通过油和空气闭合的磁通量（占少量）2.主磁通感应电动势主磁通在一次绕组和二次绕组产生感应电动势：e1(t) = -N1 dFm/dte2(t) = -N2 dFm/dt3. 感生漏电动势交链一次绕组的漏磁通在一次绕组中感生漏电动势e1s(t) = -N1 dF1s/dt列出一次、二次绕组的电动势平衡方程式u1 = i0r1+(-e1s)+(-e1) = i0r1+ N1dF1s/dt + N1dFm/dtu20 = e2 = - N2 dFm/dt1.变压器感应电势1)主磁通若 u1 随时间按正弦规律变化，则Øm 也按正弦规律变化，设❖所以 e1 和 e2 也按正弦规律变化2.变压器变比当一次绕组上加上额定电压 U1N 时，一般规定此时二次绕组开路电压将是额定电压 U2N ，因此可以认为，变压器的电压比就是匝数比在三相变压器中，电压比规定为高压绕组的线电压与低压绕组的线电压之比二) 空载电流1）空载电流主要作用是在铁心中建立磁场，产生主磁通2）空载时的变压器实际上就是一个非线性电感器三、课堂小结四、布置作业。
电机与变压器教案之变压器的工作原理教学目标：1. 理解变压器的基本概念和工作原理。
2. 掌握变压器的构造和主要部件。
3. 了解变压器的分类和特点。
4. 能够分析变压器的工作过程和性能指标。
教学内容：第一章：变压器的基本概念1.1 什么是变压器1.2 变压器的作用和应用领域第二章：变压器的工作原理2.1 变压器的工作原理概述2.2 变压器的电磁感应原理2.3 变压器的能量转换过程第三章：变压器的构造和主要部件3.1 变压器的构造简介3.2 铁芯（磁芯）的作用和类型3.3 线圈的作用和结构3.4 绝缘材料的作用和选择第四章：变压器的分类和特点4.1 按冷却方式分类：自冷变压器、油冷变压器、空气冷却变压器等4.2 按结构形式分类：壳式变压器、芯式变压器等4.3 按相数分类：单相变压器、三相变压器等4.4 变压器的特点和适用范围第五章：变压器的工作过程和性能指标5.1 变压器的工作过程分析5.2 变压器的电压比和变比5.3 变压器的效率和损耗5.4 变压器的短路阻抗和负载损耗教学方法：1. 采用讲授法，讲解变压器的基本概念、工作原理、构造和分类等内容。
2. 采用演示法，展示变压器的实物图和示意图，帮助学生直观理解变压器的构造和工作过程。
3. 采用案例分析法，分析实际工作中的变压器应用案例，提高学生的实际应用能力。
教学评估：1. 课堂问答：检查学生对变压器基本概念和分类的理解。
2. 小组讨论：让学生探讨变压器的工作原理和构造，加强团队合作能力。
3. 课后作业：布置有关变压器性能指标计算和应用的题目，巩固所学知识。
教学资源：1. PPT课件：展示变压器的基本概念、工作原理、构造和分类等内容。
2. 实物模型：展示变压器的实物模型，帮助学生直观理解变压器的构造。
3. 相关文献：提供关于变压器性能指标和应用的文献，供学生进一步学习。
教学建议：1. 在讲解变压器的工作原理时，重点解释电磁感应原理和能量转换过程。
2. 在介绍变压器的构造和主要部件时，结合实物图和示意图进行讲解，帮助学生理解。
