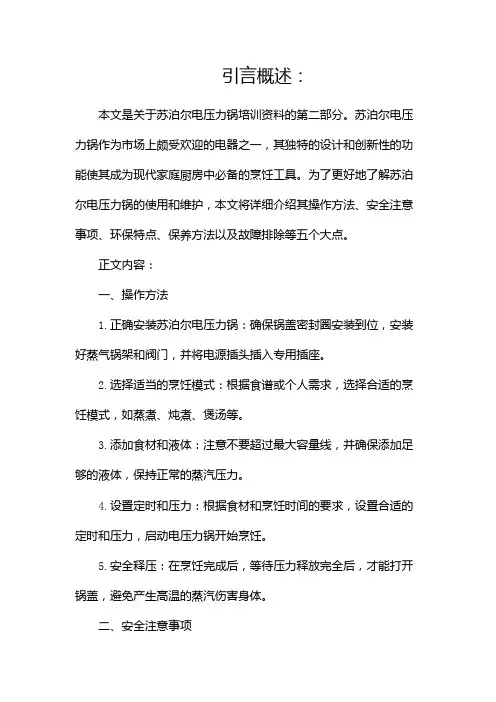

引言概述:本文是关于苏泊尔电压力锅培训资料的第二部分。
苏泊尔电压力锅作为市场上颇受欢迎的电器之一,其独特的设计和创新性的功能使其成为现代家庭厨房中必备的烹饪工具。
为了更好地了解苏泊尔电压力锅的使用和维护,本文将详细介绍其操作方法、安全注意事项、环保特点、保养方法以及故障排除等五个大点。
正文内容:一、操作方法1.正确安装苏泊尔电压力锅:确保锅盖密封圈安装到位,安装好蒸气锅架和阀门,并将电源插头插入专用插座。
2.选择适当的烹饪模式:根据食谱或个人需求,选择合适的烹饪模式,如蒸煮、炖煮、煲汤等。
3.添加食材和液体:注意不要超过最大容量线,并确保添加足够的液体,保持正常的蒸汽压力。
4.设置定时和压力:根据食材和烹饪时间的要求,设置合适的定时和压力,启动电压力锅开始烹饪。
5.安全释压:在烹饪完成后,等待压力释放完全后,才能打开锅盖,避免产生高温的蒸汽伤害身体。
二、安全注意事项1. 不要在未插电源和没有清空内胆的情况下开动电压力锅。
2. 使用电压力锅时,应确保其放置在防滑面或稳定的桌面上,以防止滑动或倾斜。
3. 烹饪过程中,不要将手伸入电压力锅或触摸热表面,以免烫伤。
4. 食材和液体的添加量应在规定范围内,不得超过最大容量线。
5. 电源线必须远离加热部件,并定期检查电源线是否损坏。
三、环保特点1. 节能环保:苏泊尔电压力锅采用高效的加热系统,短时间内提高温度,降低能源消耗和烹饪时间。
2. 精确控温:电压力锅配备智能温控系统,能够根据不同食材自动调整温度,确保食材烹饪得到适当的处理。
3. 无烟煮饭:苏泊尔电压力锅的密封性能良好,能够保留食材的原汁原味,煮饭时不会产生烟雾。
4. 省水环保:电压力锅在烹饪过程中减少了水的蒸发和热量损失,有效节约了水资源。
四、保养方法1. 清洁内胆:每次使用后,应用中性洗洁剂和软布清洁内胆,避免使用粗糙的清洁剂和硬物刮擦内胆。
2. 清洗密封圈:密封圈是电压力锅的重要组成部分,每次使用后应取下清洗,定期更换以确保密封效果良好。

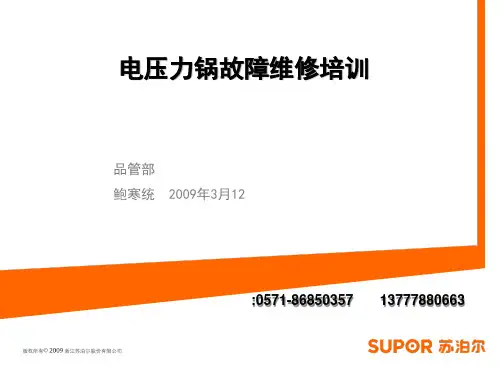

苏泊尔电压力锅故障维修培训电压力锅故障维修培训浙江绍兴苏泊尔生活电器有限公司品管部 QA鲍寒统分页标题备注提纲一、新品CYSB**YC<5介绍二、新品CYSB**YC<5维修三、各型号的线路板差异四、工作原理五、产品故障及维修分页标题备注一、新品介绍CYSB40/<50/60YC<5 一、YC<5爆炸图——1一、YC<5原理图——2分页标题备注一、YC<5拆上盖的方法-3三、打开以上两颗螺钉,然后面盖用饭勺刮开,同FC3拆面盖方法一、取出旋钮上盖组件二、拧出两颗螺钉一、取出旋钮上盖组件二、拧出两颗螺钉拆开面盖时注意防止线拉断分页标题备注二、新品YC<5维修-4显示屏进气此边缘四周重新打胶此处胶是否打好引线出来要理好,一根一个格此密封圈是否装到位,装到面盖后是否有间隙其皱现象分页标题备注二、新品YC<5维修-<5 显示9><>E01、此螺钉下面叠一个垫片2、磁钢是否装配到位分页标题备注二、新品YC<5维修-6上盖和中板间隙大如果有拧动扭簧压板上螺钉,拧回去的时候注意此螺钉一定要拧紧,如果未拧紧会造成上盖变形。
如果维修后还是不行需要换内衬,对扭簧压板头部整型分页标题备注二、新品YC<5维修-7溢锅、钢球漏气分页标题备注此为NG的推杆密封圈未装到位的此为NG的推杆密封圈未装到位的此为OK的推杆密封圈装到位的1、推杆密封圈未装配到位(本身不良)2、采温柱里的热敏电阻未插到位,导热硅脂不够,热敏电阻不良。
3、钢球或者球座有破损、磕碰4、维修的时候把增压块的3个卡脚削平 <5、电磁阀推力不足(本身和电磁铁压板卡死) 削此卡脚,一定要和客户说明分页标题备注二、维修注意先扣这边注意十字顶柱的位置分页标题备注三、YD1和YD2灯板差异——1YD1灯板222002091灯板/CYSB<50YD1-DL01 22200207<5灯板/CYSB40YD1-DL01 22200<561<5灯板/CYSB40YD1-DL01/升级升级的是V3程序,4、<5、6通用;老的为V1程序<5、6通用,4单独YD2灯板222002100灯板/CYSB<50YD2-DL01222002098灯板/CYSB<50YD2-DL01 灯板/CYSB40YD2-DL01 V1程序<5、6通用,4单独分页标题备注三、YD3灯板电源板差异——2电源板222002076电源板/CYSB40YD1-DL02 所有美味系列改进前后都通用YD3灯板222001070控制板/CYSB40YD3-DL02(4、<5程序V1) 222007069控制板/CYSB<50YD3-DL01(黑色<5、6.<5,程序V3)22200<5619控制板/CYSB40YD3-DL01/升级( 4、<5和黑色4,程序V3-1)分页标题备注三、YC1灯板和控制板差异——3 YC1灯板222002080灯板/CYSB40YC1-DL01 所有YC1系列改进前后都通用22200<5617控制板/CYSB40YC1-DL02/升级222002081控制板CYSB40YC1-DL02 YC1控制板4、<5、6通用,升级的是V3程序;老的为V1程序分页标题备注三、YC3灯板——4YC3灯板22200<5618灯板/CYSB40YC3-DL01/升级222002102灯板/CYSB40YC3-DL01 4、<5、6通用,升级的是V3程序;老的为V1程序分页标题备注三、YC<5和FC3电源板差异——<5 YC<5电源板222006022电源板/CYSB<50YC<5-DL01 FC3电源板222001884电源板/CYSB<50FC3-DL02 4、<5、6通用4、<5、6通用分页标题备注三、YC<5和FC3灯板差异——6YC<5灯板22200632<5灯板/CYSB60YC<5-DL02 222006023灯板/CYSB<50YC<5-DL02222006324灯板/CYSB40YC<5-DL02 FC3灯板222002074控制板/CYSB60FC3-DL01 22200188<5控制板/CYSB<50FC3-DL01 222002069控制板/CYSB40FC3-DL01 4、<5、6不通用4、<5、6不通用分页标题备注三、YC<5和FC3差异——8CYSB<50YC<5-DL07变压器4、<5、6通用FC3变压器YC<5、FC3、FC<5变压器三者维修紧急时可以通用分页标题备注三、YD3的区别——91、CYSB40YD3-902、CYSB<50YD3-100 灰色、热熔断线(1<5<5?组件)在保温罩侧部3、CYSB<50YD3A黑色(唯一变的是灰色变为黑色) ,热熔断线(1<5<5?组件)在保温罩侧部4、CYSB40YD3-90黑色<5、CYSB<50YD3-100黑色(内锅4L口径加高型)(CYSB<50YD3-06 电热盘222006819 单独)6、CYSB6<5YD3-110黑色(通用60YD1电热盘)黑色、热熔断线(17<5?)在保温罩底部7、CYSB<50YD3K-100黑(4L口径加高型,标签不一样)灰色、热熔断线(17<5?)在保温罩底部分页标题备注三、热熔断体的区别——101、热熔断线固定在保温罩的侧面使用1<5<5度热熔断线2、热熔断线固定在保温罩的底部使用17<5度热熔断线各型号具体如下:1、热熔断线型号:CYSB<50FC3-DL09;编码:222000926 ; 温度17<5? 使用锅型:FC3、YC<5;2、热熔断线型号:CYSB<50FC<5-DL11;编码:222004407 ; 温度17<5? 使用锅型:FC<53、热熔断线型号:CYYB40YA1-DL0<5;编码:222004786 ; 温度17<5? 使用锅型:YA1、YA1A、YD3黑色4、热熔断线型号:CYSB40YD1-17;编码:222006788 ; 温度1<5<5? 使用锅型:YD1、YD2、YD3(灰色)、YD3A(灰色变黑色)、YC1、YC3; 分页标题备注三、需要登记序列号维修的时候把此项编码也填到CRM系统里面分页标题备注四、产品工作原理压力控制整个工作过程——战斗机、改进前美味系列压力加底部感温杯温度控制整个工作过程——改进型电压力锅系列采温柱采温控制整个工作过程——FC3系列跳保温原理开始加热,底部达到一定温度(T1)后停止加热一定时间;然后再加热,如果能够上压,干簧管断开进入倒记时(保压),然后记时完后跳保温;开始加热,底部达到一定温度(T1)后停止加热一定时间;然后再加热,如果不上压,温度达到设定温度(T2),在达到设定温度(T2)的时候记时,并停止加热,当温度底于某一温度(T3),停止记时继续加热;如此循环累加每次超过设定温度的时间,然后总累加时间达到设定时间时就跳保压,然后倒记时完后跳保温。
苏泊尔智能电压力锅常见故障e0 e1 e2 e3代码拆卸维修实例图纸苏泊尔智能电压力锅常见故障E0 E1 E2 E3代码拆卸维修实例图纸我自己买的苏泊尔电压力锅,型号是 CYSB50FZ11-100 ,为精控火候全智能电压力锅。
因为出现“E3”故障,打开了内部,已经修好。
因为缺乏图纸参考,便四处寻找,终于得到,的确如实。
可能也属于售后维修部的内部资料吧,分享给大家。
美食家系列、精控火候全智能、全智能方形的某些型号,只是外形与内胆的差异,压力控制原理的电路控制是雷同的,关键都是上盖、底板双测温, IC程序控制,和开关电源电源板双电压(12V\18V)供电、数码显示。
以下资料,推测适用于苏泊尔电压力锅型号:1、FZ11精控火候全智能系列CYSB40FZ11-90CYSB50FZ11-1002、FC10全智能方形系列 CYSB40FC10-90CYSB50FC10-1003、FC3美食家系列 CYSB40FC3-90CYSB50FC3-100CYSB60FC3-1104、FC5美食家系列CYSB40FC3W-90CYSB50FC3W-100CYSB60FC3W-1105、YC5美食家系列CYSB40YC5-90CYSB50YC5-100CYSB60YC5-1106、FC5尚膳系列 CYSB40FC5CYSB50FC5首先是拆上盖的难题,我是摸索了半天才找到门道,真是如下图---------- 这一类别的电压力锅,电路是类似的,我亲自拆开验证了-------常见问题及报警故障代码 --------------下面是赠送的广告宣传方案不需要的朋友可以下载后编辑删除!!!!!广告宣传方案每个人在日常生活中都有意、无意的接受着广告的洗礼,继而有意戒无意的购买、使用广告中的产品和服务。
这是每个厂家所希望的,也是他们做广告的初衷。
当今社会的广告媒体大致分为:电视媒体、、电台媒体、报纸报刊媒体、网站媒体、户外广告媒体,以及最新的网吧桌面媒体。
史诗级苏泊尔电压力锅维修巨著目录第一部分Y8“新美味”系列第二部分Y6“智感”系列第三部分FC3“美食家”系列第四部分FC5/YC5“尚膳”系列第五部分YC/YD“美味”系列附录:各系列产品配件明细图解第一部分 Y8 新美味系列电压力锅YC8 系列YD8 系列产品特点:1、升级控压方式:无线控压——顶部智压感应,控压更精准,食物更美味。
无极调压——食物口感,随心所欲!2、智巧操作:轻轻松松开合盖。
独立上盖,轻轻一冲,干净看的见。
3、健康内胆:健康胆陶晶造,远红外陶瓷纳米领先技术.苏泊尔升级顶部智压感应—无线控压技术,顶部温度信号不是采用导线传递,而是升级为无线信号传递,信号传递更准确,技术国际领先,国内独有。
科技引领潮流!产品型号:YC8 系列YD8 系列一、结构分解图:二、YC8加热原理电路原理:YD8加热原理三、功能说明:1、上电时,机器“BI”一声(响 1 秒):A、YC8功能选择:屏幕显示:“18:88”,所有指示灯亮,1s后,对应的屏幕显示“----” ,饭功能指示灯闪烁点亮,标准指示灯点亮;通过旋钮旋转,顺时针可依次选择“饭”→“豆类蹄筋”→“肉类排骨”→“鸡鸭”→“汤”→“粥”→“饭”,逆时针可依次选择“饭”→“粥”→“汤”→“鸡鸭”→“肉类排骨”→“豆类蹄筋”→“饭”,选择到哪种功能,该功能的指示灯闪烁点亮,该功能相对应的口感。
指示灯点亮,数码屏显示“----” 。
按下确认开关,确认功能,功能指示灯由闪烁改为长亮,数码管动态显示“□”游动,机器开始工作。
B、YD8功能选择:选择相应功能按键,相应指示灯闪烁点亮,标准指示灯点亮;闪烁 5S 后开始加热,指示灯停止闪烁。
2、烹调加热状态YC8 选择好烹调功能后按“确认”键,则开始烹调加热(显示屏四位数码并成“口”字形变成动态显示),功能指示灯长亮。
YD8 功能指示灯长亮。
3、保压状态当锅内压力到达设定压力时,转入调功功率加热,进入保压状态,显示屏以每分钟倒计时显示保压时间。
苏泊尔智能电压力锅常见故障E0 E1 E2 E3代码拆卸维修实例图纸
我自己买的苏泊尔电压力锅,型号是CYSB50FZ11-100 ,为精控火候全智能电压力锅。
因为出现“E3”故障,打开了内部,已经修好。
因为缺乏图纸参考,便四处寻找,终于得到,的确如实。
可能也属于售后维修部的内部资料吧,分享给大家。
美食家系列、精控火候全智能、全智能方形的某些型号,只是外形与内胆的差异,压力控制原理的电路控制是雷同的,关键都是上盖、底板双测温,IC程序控制,和开关电源电源板双电压(12V\18V)供电、数码显示。
以下资料,推测适用于苏泊尔电压力锅型号:
1、FZ11精控火候全智能系列CYSB40FZ11-90
CYSB50FZ11-100
2、FC10全智能方形系列CYSB40FC10-90
CYSB50FC10-100
3、FC3美食家系列CYSB40FC3-90
CYSB50FC3-100
CYSB60FC3-110
4、FC5美食家系列CYSB40FC3W-90
CYSB50FC3W-100
CYSB60FC3W-110
5、YC5美食家系列CYSB40YC5-90
CYSB50YC5-100
CYSB60YC5-110
6、FC5尚膳系列CYSB40FC5
CYSB50FC5
首先是拆上盖的难题,我是摸索了半天才找到门道,真是如下图----------
这一类别的电压力锅,电路是类似的,我亲自拆开验证了-------
常见问题及报警故障代码--------------。
修好苏泊尔电压力锅漏气的经验
唐唯
我经过认真的看实物和分析,已经解决了苏泊尔电压力锅漏气问题。
过程是这样:我发现排气阀里有1个小的圆锥体,就是靠这个圆锥体封住排气管内洞,而排气阀是放在1个黑色小帽盖子上,在使用电压力锅时,能自动顶起排气的黑色的小帽盖子,黑色的小帽盖子像1个小草帽,中间是凸起的。
漏气时,排气阀放到了黑色小帽盖子的凸起部分,排气阀产生了一定的倾斜,排气阀里的圆锥体就不能很好的堵住排气管内洞,从而产生了漏气。
排气阀正确的位置应放在黑色小帽盖子的边缘,这时排气阀就摆正了,里面的圆锥体就堵住了排气管内洞,这样就不漏气,参见下图。
2020年8月22日写于华都。
【最新精选】苏泊尔电压力锅故障!苏泊尔电压力锅苏泊尔电压力锅CYSB60-110维修实例故障:为通电后指示灯闪烁;不停的嘀嘀报警,进入不了工作状态,按键失灵,不加热,偶尔又能正常工作一会~见下图:故障现象故障现象底部控制磁铁CYSB60 磁铁干簧管CYSB60 干簧管控制电路板CYSB60 控制电路这时打开底盖检测电源板:分析。
检测降压电容器CYSB60 检查降压电容更换降压电容器CYSB60 换降压电容此电源电路,是阻容降压整流电路,因无电路图,不知输出电压多少伏为正常,根据元件实物分析(继电器为DC12V)所以阻容降压整流输出电压必须大于12V,才能经稳压电路得到12V稳定电压做继电器电源,再经7805稳压得到5V电压给CPU和灯板供电。
检测:经测阻容降压整流输出仅有8V左右不稳的电压,明显太低。
分析此电压必须大于15V左右。
经查是1uF/250V降压电容失效(容量减小),测试仅0.45uF,换之再测此电压20V,这时再测12V、5V电压稳定而正常~装好试锅一切正常。
心得:实践得知,在小家电电器范围里,生产厂家为简化电路降低成本,使用阻容降压(而不是变压器)整流做单片IC供电电路很多,维修朋友多加注意,故障率最高的是降压电容容量减小。
但愿这个电压力锅维修实例,能给初次接触电压力锅维修的朋友有点启示和帮助~(【附加公文一篇,不需要的朋友可以下载后编辑删除,谢谢】关于进一步加快精准扶贫工作意见为认真贯彻落实省委、市委扶贫工作文件精神,根据《关于扎实推进扶贫攻坚工作的实施意见》和《关于进一步加快精准扶贫工作的意见》文件精神,结合我乡实际情况,经乡党委、政府研究确定,特提出如下意见:一、工作目标总体目标:“立下愚公志,打好攻坚战”,从今年起决战三年,实现全乡基本消除农村绝对贫困现象,实现有劳动能力的扶贫对象全面脱贫、无劳动能力的扶贫对象全面保障,不让一个贫困群众在全面建成小康社会进程中掉队。
总体要求:贫困村农村居民人均可支配收入年均增幅高于全县平均水平5个百分点以上,遏制收入差距扩大趋势和贫困代际传递;贫困村基本公共服务主要指标接近全县平均水平;实现扶贫对象“两不愁三保障”(即:不愁吃、不愁穿,保障其义务教育、基本医疗和住房)。
苏泊尔IH电磁电饭煲无显示的轻松维修
昨晚到今天上午终于费脑费时修复个美的电压力锅继电器不吸合故障,脑袋都搞大了,随后接个苏泊尔电磁电饭煲无电源显示故障,这个倒是修得极其轻松又不伤脑,而且收费还可以,报价棕红棕,还价棕黑棕成交。
开盖直奔玻璃泡,正常,心想故障在五脚贴片电路,应该可以搞定。
但检查一番后,电源输出17V正常,降压稳压后5V也正常,心想坏了,又是显示板,头都晕了。
拆吧,显示灯板打开一看,哈哈,顿时心情舒怅,手到病除,完美收工。
苏泊尔CFXB50FC10-85电饭煲常见故障分析及处理苏泊尔CFXB50FC10-85电饭煲常见故障分析及处理常见问题及故障:一1、煮饭时米汤溢出可能的原因:1、米水比例不对2、米的种类关系3、内锅与电热盘接触不良(内锅变形、电热盘变形或者内锅与电热盘之间有东西)4、内锅盖上的热敏电阻连线没帖好5、感温杯组件失效维修步骤及方法:1、按说明书要求选用合适米水比例进行烹饪2、根据米的吸水不同适当增减水量3、按引起不良的具体原因一一排除4、重新贴好热敏电阻连线5、更换感温杯组件常见问题及故障:二1、煮不熟、夹生饭,或糊底2、热敏电阻连线坏3、感温杯组件坏4、控制板失效可能的原因:1、米水比例不对2、热敏电阻连线坏3、感温杯组件坏4、控制板失效维修步骤及方法:1、按说明书要求选用合适米水比例进行烹饪2、更换热敏电阻连线3、更换感温杯组件4、更换控制板常见问题及故障:三1、保温后饭变硬、黄,烂饭,变味可能的原因:1、保温时间过长2、保温温度过高维修步骤及方法:1、适当减少保温时间2、更换感温杯组件常见问题及故障:四1、密封效果不好可能的原因:1、内锅变形2、密封圈坏3、密封圈内有异物维修步骤及方法:1、更换内锅2、更换密封圈3、取下异物常见问题及故障:五1、按键按不下,不能正常煮饭可能的原因:1、按键接触不良2、装配不到位维修步骤及方法:1、更换按键2、重新安装常见问题及故障:六1、饭没煮熟跳保温可能的原因:1、热敏电阻连线没贴好2、继电器失效3、控制板失效4、所处地理位置的原因维修步骤及方法:1、重新贴好热敏电阻连线2、更换继电器3、更换控制板4、更换适用该地区的饭煲常见问题及故障:七1、不通电、不加热可能的原因:1、电热盘坏2、电源线坏3、热熔断器坏维修步骤及方法:1、更换电热盘2、更换电源线3、更换热熔断器常见问题及故障:八1、煲体温度过高可能的原因:1、漏气维修步骤及方法:1、见第4条常见问题及故障:九1、指示灯不亮可能的原因:1、指示灯坏2、指示灯回路不通电维修步骤及方法:1、更换2、换电板常见问题及故障:十可能的原因:维修步骤及方法:常见问题及故障:十一1、使用过程中锅盖变形可能的原因:1、烹饪过程中堵住出气口维修步骤及方法:1、按说明书要求,烹饪时出气口不能用外物如毛巾等堵住常见问题及故障:十二1、漏电可能的原因:1、煲体受潮、有水2、插座无地线或接触不良维修步骤及方法:1、煲体外壳擦干后再使用2、更换插座常见问题及故障:十三1、插座冒火花:可能的原因:1、电源线与插座接触不良维修步骤及方法:1、更换电源线常见问题及故障:十四1、粘锅严重可能的原因:1、硬氧内锅2、不沾涂层内锅维修步骤及方法:1、属正常现象2、可能涂层刮伤,更换新的内锅常见问题及故障:十五1、烹饪时有响声可能的原因:1、无规律的响声2、有规律的响声维修步骤及方法:1、内锅未擦干2、继电器的声音,属正常现象常见问题及故障:十六1、数码屏显示可能的原因:1、E0 上传感器开路或短路维修步骤及方法:1、送指定维修点维修常见问题及故障:十七1、数码屏显示E1可能的原因:1、下传感器开路或短路2、无内锅或内锅无放到位维修步骤及方法:1、送指定维修点维修2、内锅放到位常见问题及故障:十八1、数码屏显示E3可能的原因:1、电热盘变形2、内锅偏斜,一边悬空3、内锅与电热盘之间有异物4、内锅变形5、控制板坏维修步骤及方法:1、轻微变形细砂纸打磨,严重变形送指定维修点维修2、轻轻转动内锅使其恢复正常3、用320#砂纸清除干净4、送指定维修点更换内锅5、送指定维修点维修苏泊尔智能电饭煲故障及维修:找出故障1、先在锅里放人一杯凉水,插上电源,按下加热(煮饭)按钮开关,看指示灯是否亮。
苏泊尔电压力锅气阀漏气原因及解决方法
苏泊尔电压力锅气阀漏气的原因可能有以下几种:
1. 气阀密封不良:气阀密封不良导致气体泄漏。
这可能是由于使用时间久了,密封垫老化或磨损造成的。
2. 气阀部件损坏:气阀部件可能出现裂纹、变形或其他损坏情况,导致气体泄漏。
3. 气阀安装不当:安装时没有正确安装气阀,或者安装不牢固,造成气体泄漏。
针对以上问题,可以尝试以下解决方法:
1. 更换密封垫:如果发现密封垫老化或磨损,可以购买合适的密封垫进行更换。
2. 更换气阀部件:如发现气阀部件损坏,可以联系厂家或购买相应的气阀部件进行更换。
3. 重新安装气阀:如果发现气阀安装不当,可以重新拆卸并正确安装气阀,确保安装牢固。
需要注意的是,在进行任何维修或更换零件前,请确保电压力锅已经断电,并等待其完全冷却。
如果以上方法仍然不能解决气阀漏气问题,建议联系苏泊尔官方客服或专业维修人员进行维修或咨询。
