电厂机组整套启动作业指导书

柴油发电机组作业指导书
（-）适用范围
适用于柴油发电机组操作。

（二）危险因素
机械伤害、人员触电。

（三）作业关键控制点
检查冷却水、机油、柴油是否足量，发电机电瓶是否有电，线是否接好，正确启动，观察记录运行情况。

（四）工具材料准备及安全防护设施配置
电工工具1套、防静电工作服2套。

（五）主要的人员、物料消耗定额
持证运行人员2名、柴油适量。

（六）作业气候、环境要求
全天候。

（七）作业流程
（八）安全注意事项和应急措施
8.1操作人员按规定穿戴劳动保护用品；
8. 2运行中注意检查电压表显示是否正常；
8.3当发动机运行异常时，应紧急停车（扳动高压油泵扳手切断油路）；
8. 4每月启动保养一次，使设备保持完好备用状态。

（九）作业记录、总结
作业人员应认真填写发电机组运行记录。

发电作业指导书1准备发电1.1当外线停电后，及时断开配电柜中外电总闸和加油站内主要设备及大负荷设备的电源开关（如：加油机、加油区照明、微机等）。

1.2检查确认发电机的燃油、水、机油是否充足。

2发电供电2.1启动发动机，当发电机输出电压达到额定电压，并确认电压稳定后，打开发电机输出开关送电。

2.2将配电柜中的开关置于发电处，对站内供电。

2.3逐一开启设备开关。

2.4发电、供电过程中必须有专人监护。

3恢复外线供电3.1当外线来电时，注意观察外电指示灯及电压表变化情况，确认电压稳定后，准备恢复供电。

3.2断开加油站内各主要设备及大负荷设备的电源开关（如：加油机、加油区照明、微机等）。

3.3断开配电柜中发电机电源输出开关，合上外线电源总闸，进行送电。

3.4关闭发电机，清理现场，并做好下次发电的准备工作。

3.5逐一开启设备开关。

发电作业指导书（2）一、前言发电是一种重要的能源转换方式，通过将其他形式的能量转化为电能，为社会的各项活动提供所需的电力。

为了提高学生对发电原理和发电装置的理解和掌握，特编写此指导书，供学生在进行发电实验时参考和操作。

二、实验目的1. 了解基本的发电原理和发电装置。

2. 学习使用简单发电装置进行发电实验。

3. 掌握测量发电装置的关键参数，如电压、电流和功率等。

三、实验器材和材料1. 笔记本电脑或移动设备2. 直流电源3. 电阻箱4. 导线5. 电流表6. 电压表7. 太阳能电池板8. 风力发电装置9. 水力发电装置10. 热电发电装置四、实验步骤1. 掌握太阳能电池板的使用a. 将太阳能电池板放置在阳光充足的地方，并确保电池板的正面朝向太阳。

b. 将电流表和电压表依次连接到太阳能电池板的正负极上，并记录测量值。

c. 调整太阳能电池板的角度和朝向，再次记录测量值，并比较不同条件下的发电效果。

2. 学习风力发电装置的使用a. 将风力发电装置放置在通风处。

可以利用风扇进行模拟实验，让风扇的风吹过风力发电装置。

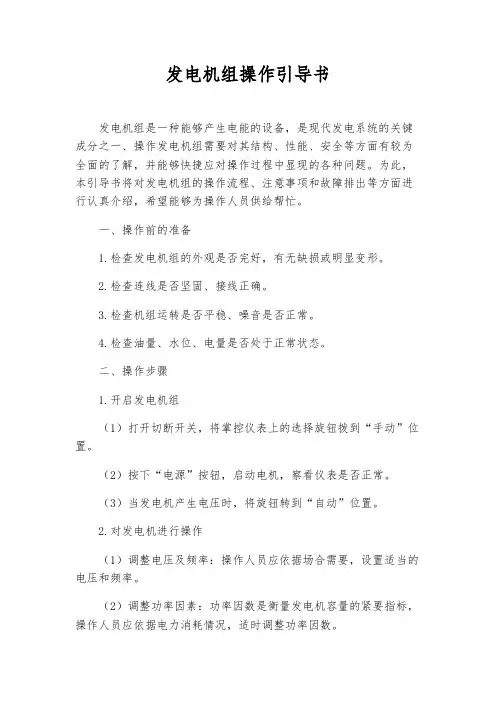

发电机组操作引导书发电机组是一种能够产生电能的设备，是现代发电系统的关键成分之一、操作发电机组需要对其结构、性能、安全等方面有较为全面的了解，并能够快捷应对操作过程中显现的各种问题。

为此，本引导书将对发电机组的操作流程、注意事项和故障排出等方面进行认真介绍，希望能够为操作人员供给帮忙。

一、操作前的准备1.检查发电机组的外观是否完好，有无缺损或明显变形。

2.检查连线是否坚固、接线正确。

3.检查机组运转是否平稳、噪音是否正常。

4.检查油量、水位、电量是否处于正常状态。

二、操作步骤1.开启发电机组（1）打开切断开关，将掌控仪表上的选择旋钮拨到“手动”位置。

（2）按下“电源”按钮，启动电机，察看仪表是否正常。

（3）当发电机产生电压时，将旋钮转到“自动”位置。

2.对发电机进行操作（1）调整电压及频率：操作人员应依据场合需要，设置适当的电压和频率。

（2）调整功率因素：功率因数是衡量发电机容量的紧要指标，操作人员应依据电力消耗情况，适时调整功率因数。

3.关闭发电机组（1）减小负载并等待几分钟。

（2）切断切除开关关闭电机。

（3）关闭电源开关。

三、注意事项1.在操作时，应注意发电机与其他设备的联结。

2.在操作过程中，应紧密关注掌控屏上的参数，适时依据情况进行调整。

3.切勿任意改动发电机组的电路结构或机械部件，以免造成损坏或不安全。

4.发觉异常情况时，应适时停机检查，确认无异常后方可重新启动。

5.在对发电机组进行长期静置时，应适时加油和检查机组状态，以确保发电机正常。

四、故障排出1.发电机组启动后电压不稳定（1）检查电池电压是否充分并且确保电池无损伤。

（2）检查发电机连接是否良好。

（3）检查调压装置是是否故障。

2.发电机组在运转时显现异响或震动（1）检查手动油泵是否正常。

（2）检查发电机轴承是否有异常。

（3）检查发电机有无杂物。

3.发电机组无法启动（1）检查掌控装置有没有损坏。

（2）检查发电机的空气滤清器是否正确而完整。

柴油发电机组作业指导书1范围本作业指导适用于丰润电厂柴油发电机组的检修、试验工作。

2 本作业指导书涉及的资料和图纸柴油发电机组技术说明书柴油发电机组使用说明书柴油发电机组电气图纸3 安全措施严格执行《电业安全工作规程》。

4 备品备件清单5 修前准备5.3 工作准备5.3.1工器具已准备完毕，材料、备品已落实。

5.3.2作业文件已组织学习，工作组成员熟悉本作业指导书内容。

5.3.3工作票已履行开工手续。

5.3.4其他检修该设备需要做的其他准备。

6 检修工序6.1 柜体内检查及清扫6.1.1控制柜内应清洁无尘，接线应无机械损伤，端子压接应紧固。

6.1.2检查前应先断开直流电源，后断开交流电压。

6.2一般性外观检查6.2.1 控制柜内外部清洁积尘。

6.2.2检查小开关及按钮、指示灯是否良好。

6.2.3检查各控制部件连线是否连接好。

各插接线是否插接紧固。

6.2.4 控制柜内端子排螺丝是否拧紧，配线连接良好。

6.3 绝缘检查用1000V兆欧表摇测，要求大于1MΩ测试后，应将各回路对地放电。

6.3.1测交流电压回路对地绝缘6.3.2测交流电流回路对地绝缘6.3.3测控制电源回路对地绝缘6.4 IG－CU控制器开入信号检查检查前应先合上交流电压，后合上直流电源。

6.4.1 DCS启动信号BI16.4.2 DCS停机信号BI16.4.3 GCB开关合闸位置信号BI26.4.4 MCB开关合闸位置信号BI36.4.5远程紧急停机BI46.4.6远程故障复位BI56.4.7保安段故障不启动BI66.4.8远程手动BI76.4.9远程启动测试BI86.4.10远程带载测试BI96.5 IG－CU控制器开出测试6.5.1启动控制信号BO1 驱动继电器K16.5.2燃油供油信号BO2 驱动继电器K26.5.3润滑油压力低BO3 驱动继电器K36.5.4机组超速BO4 驱动继电器K46.5.5三次启动失败BO5 驱动继电器K56.5.6冷却液高温BO6 驱动继电器K66.5.7发电电压异常BO7 驱动继电器K76.5.8故障跳闸BO8 驱动继电器K86.5.9润滑油压力低预警BO9 驱动继电器K96.6 IG－I／O M控制器开出测试6.6.1冷却液高温预警BO1 驱动继电器K106.6.2非自动状态BO2 驱动继电器K116.6.3冷却液低液位BO3 驱动继电器K126.6.4发电合、分闸命令BO4 驱动继电器K136.6.5保安段合、分闸命令BO5 驱动继电器K146.6.6逆功故障BO6 驱动继电器K156.6.7机组运行正常BO7 驱动继电器K166.6.8机组公共警告BO8 驱动继电器K176.7IG－I／O M控制器开入信号检查6.7.1应急！！（紧急停机）BI16.7.2保安段故障（闭合正常）BI46.7.3GCB开关按钮BI56.7.4润滑油压力低BI66.7.5冷却液高温BI76.7.6冷却液低液位BI86.8 机组上传DCS开关量信号检查6.8.1机组自动状态(短接X2:1、X2:2)6.8.2机组综合报警(短接X2:3、X2:4)6.8.3机组停机报警(短接X2:5、X2:6)6.8.4机组运行(短接X2:7、X2:8)6.8.5机组三次启动失败(短接X2:9、X2:10)6.8.6 QG合闸信号(短接X2:11、X2:12)6.9 机组上传DCS测量信号检查加量测试前拆开端子至相应变送器的连线6.9.1柴油发电机电压信号(X2:31、X2:32端子间加4-20mA)6.9.1柴油发电机A相电流信号(X2:33、X2:34端子间加4-20mA)6.9.1柴油发电机B相电流信号(X2:35、X2:36端子间加4-20mA)6.9.1柴油发电机C相电流信号(X2:37、X2:38端子间加4-20mA)6.9.1柴油发电机频率信号(X2:39、X2:40端子间加4-20mA)6.9.1柴油发电机有功功率信号(X2:41、X2:42端子间加4-20mA)7柴油发电机组试机在各工序结束后，检查柴油发电机组无任何异常告警信号。

柴油发电机作业指导书引言概述：柴油发电机是一种常见的发电设备，广泛应用于工业、农业和家庭等领域。

为了确保柴油发电机的正常运行和安全使用，本文将提供一份详细的柴油发电机作业指导书，以帮助操作人员正确操作和维护发电机。

一、发电机基本知识1.1 发电机的工作原理：介绍柴油发电机的工作原理，包括燃油的燃烧过程、机械能转换为电能的原理等。

1.2 发电机的组成部分：详细介绍柴油发电机的各个组成部分，如发动机、发电机、控制系统等，并解释它们的功能和相互关系。

1.3 发电机的基本参数：介绍柴油发电机的额定功率、电压、频率等基本参数，以及与负载的匹配关系。

二、柴油发电机的操作步骤2.1 发电机的启动：详细介绍柴油发电机的启动步骤，包括检查燃油和润滑油的供给、检查电池电量、操作启动开关等。

2.2 发电机的运行控制：阐述柴油发电机在运行过程中的控制方法，包括调节负载、控制电压和频率、监测运行参数等。

2.3 发电机的停机：说明柴油发电机的停机步骤，包括逐渐减小负载、关闭燃油和电源开关、进行必要的检查等。

三、柴油发电机的日常维护3.1 发动机的润滑和冷却系统维护：介绍柴油发电机润滑油和冷却液的更换周期和方法，以及如何保持润滑和冷却系统的正常运行。

3.2 燃油系统的维护：阐述柴油发电机燃油系统的维护要点，包括定期清洗油箱、更换滤清器、检查喷油器等。

3.3 电气系统的维护：说明柴油发电机电气系统的维护措施，包括检查电缆连接、清洁接线端子、定期检测电压和频率等。

四、柴油发电机的故障排除4.1 常见故障及排除方法：列举柴油发电机常见的故障现象，如启动困难、功率不稳定等，并详细介绍相应的排除方法。

4.2 发电机的维修和更换：介绍柴油发电机维修和更换部件的方法，包括更换燃油滤清器、检修电气控制系统等。

4.3 安全事项和预防措施：提供柴油发电机操作人员的安全事项和预防措施，如正确使用个人防护装备、防止火灾和触电等。

五、柴油发电机的环境保护5.1 废气排放的控制：介绍柴油发电机废气排放的危害和控制方法，包括选择低排放柴油发电机、定期清洁废气处理装置等。

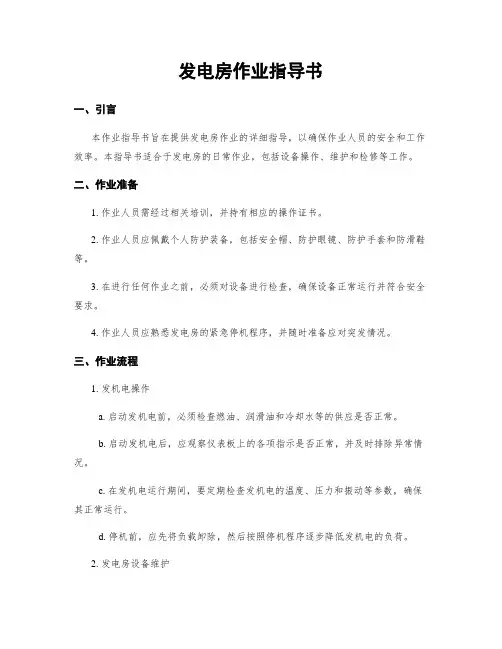

发电房作业指导书一、引言本作业指导书旨在提供发电房作业的详细指导，以确保作业人员的安全和工作效率。

本指导书适合于发电房的日常作业，包括设备操作、维护和检修等工作。

二、作业准备1. 作业人员需经过相关培训，并持有相应的操作证书。

2. 作业人员应佩戴个人防护装备，包括安全帽、防护眼镜、防护手套和防滑鞋等。

3. 在进行任何作业之前，必须对设备进行检查，确保设备正常运行并符合安全要求。

4. 作业人员应熟悉发电房的紧急停机程序，并随时准备应对突发情况。

三、作业流程1. 发机电操作a. 启动发机电前，必须检查燃油、润滑油和冷却水等的供应是否正常。

b. 启动发机电后，应观察仪表板上的各项指示是否正常，并及时排除异常情况。

c. 在发机电运行期间，要定期检查发机电的温度、压力和振动等参数，确保其正常运行。

d. 停机前，应先将负载卸除，然后按照停机程序逐步降低发机电的负荷。

2. 发电房设备维护a. 定期检查发电房设备的润滑情况，确保各部件的磨擦和磨损处于正常范围内。

b. 定期清洁设备，包括除尘、除油和除锈等工作，以保持设备的良好状态。

c. 检查电气设备的接地情况，确保设备的安全运行。

d. 定期检查发电房的消防设施，确保其完好并能够有效应对火灾等紧急情况。

3. 发电房作业安全a. 严禁在发电房内吸烟或者使用明火。

b. 发电房内禁止堆放易燃、易爆和腐蚀性物品。

c. 作业人员应定期参加安全培训，了解最新的安全规定和操作要求。

d. 发电房内应配备足够数量和种类的灭火器，并定期检查其有效性。

四、作业记录与报告1. 作业人员应按照规定填写作业记录，包括作业时间、作业内容和发现的问题等。

2. 如发现设备故障或者异常情况，应及时向上级报告，并采取必要的措施进行处理。

3. 作业结束后，应进行作业总结与评估，以提高作业效率和安全水平。

五、应急预案1. 发电房应制定相应的应急预案，并定期组织演练，以应对突发事件。

2. 应急预案应包括火灾、泄漏、停电和事故等各类紧急情况的处理步骤和责任分工。

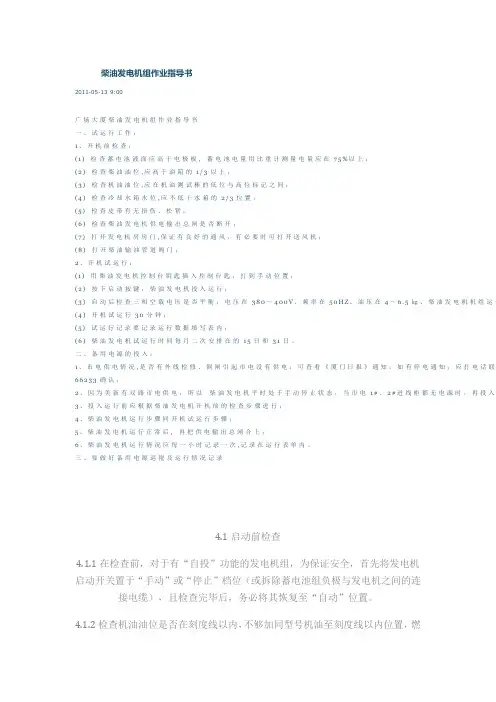

柴油发电机组作业指导书2011-05-13 9:00广场大厦柴油发电机组作业指导书一、试运行工作：1、开机前检查：(1)检查蓄电池液面应高于电极板,蓄电池电量用比重计测量电量应在75%以上；(2)检查柴油油位,应高于油箱的1/3以上；(3)检查机油油位,应在机油测试棒的低位与高位标记之间；(4)检查冷却水箱水位,应不低于水箱的2/3位置；(5)检查皮带有无损伤、松紧；(6)检查柴油发电机供电输出总闸是否断开；(7)打开发电机房房门,保证有良好的通风，有必要时可打开送风机；(8)打开柴油输油管道阀门；2、开机试运行：(1)用柴油发电机控制台钥匙插入控制台匙，打到手动位置；(2)按下启动按键，柴油发电机投入运行；(3)启动后检查三相空载电压是否平衡，电压在380～400V、频率在50H Z、油压在4～6.5㎏、柴油发电机机组运行(4)开机试运行30分钟；(5)试运行记录要记录运行数据填写表内；(6)柴油发电机试运行时间每月二次安排在的15日和31日。

二、备用电源的投入：1、市电供电情况,是否有外线检修、倒闸引起市电没有供电，可查看《厦门日报》通知，如有停电通知，应打电话联66233确认；2、因为美新有双路市电供电，所以柴油发电机平时处于手动停止状态，当市电1#、2#进线柜都无电源时，再投入3、投入运行前应根据柴油发电机开机前的检查步骤进行；4、柴油发电机运行步骤同开机试运行步骤；5、柴油发电机运行正常后,再把供电输出总闸合上；6、柴油发电机运行情况应每一小时记录一次,记录在运行表单内。

三、要做好备用电源巡视及运行情况记录4.1启动前检查4.1.1在检查前，对于有“自投”功能的发电机组，为保证安全，首先将发电机启动开关置于“手动”或“停止”档位（或拆除蓄电池组负极与发电机之间的连接电缆），且检查完毕后，务必将其恢复至“自动”位置。

4.1.2检查机油油位是否在刻度线以内，不够加同型号机油至刻度线以内位置，燃油是否足够。

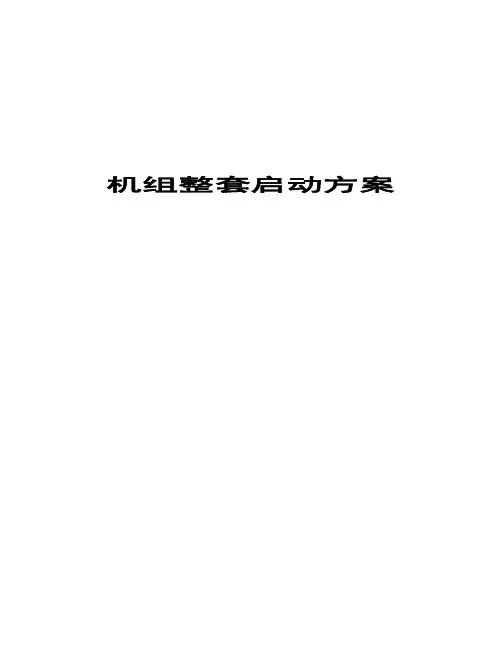

机组整套启动方案目录1.整套启动方案编写说明2.#1机组整套启动原则方案3.#1机组整套启动必备条件3.1总体3.2锅炉3.3汽机3.4电气3.5热控3.6化学3.7输煤、制粉、除灰系统4.#1机组整套启动准备工作5.#1机组整套启动调试内容及时间安排5.1空负荷调试阶段5.2带负荷调试阶段5.3 满负荷168h试运阶段6.#1机组整套启动调试质量目标#1机组整套启动方案1.整套启动方案编写说明1.1按国家电力公司2001年版《火电机组达标投产考核标准》300MW以上机组从首次点火吹管至机组完成168h满负荷试运的工期≤90天为标准，因此，计划从点火冲管至机组完成168h满负荷试运共计90天的时间分配如下：冲管5天；整套启动条件具备时间15天；整套启动准备时间5天；空负荷启动时间5天；汽轮机翻瓦及消缺15天；带负荷调试30天；168试运行15天；共计90天。

1.2整套启动方案所提出的调试项目、内容及质量目标，是按电力工业部96版《火力发电厂基本建设工程启动及竣工验收规程》,电力工业部建设协调司96版《火电工程启动调试工作规定》, , 《建设国际一流电厂工作规划及实施大纲》的规定所决定。

1.3本整套启动方案主要说明#1机组在整套启动的原则方案及整套启动时的必备条件、调试项目、调试时间安排，以便现场各方人员对机组整套启动的情况心中有底，做好各自责任范围内的工作，顺利完成整套启动任务。

1.4 与本整套启动方案相配套的措施有“#1机组锅炉整套启动调试措施” ,“#1机组汽机整套启动调试措施” ,“#1机组电气整套启动调试措施” ,“#1机组整套启动期间水汽质量监督措施”,“机、电、炉横向大联锁试验措施”。

相关专业调试内容可见这些措施。

2.#1机组整套启动原则方案按1996年版《火力发电厂基本建设工程启动及竣工验收规程》，整套启动试运分空负荷调试、带负荷调试和满负荷试运三个阶段进行。

并按排在满负荷调试168小时前完成甩负荷试验。

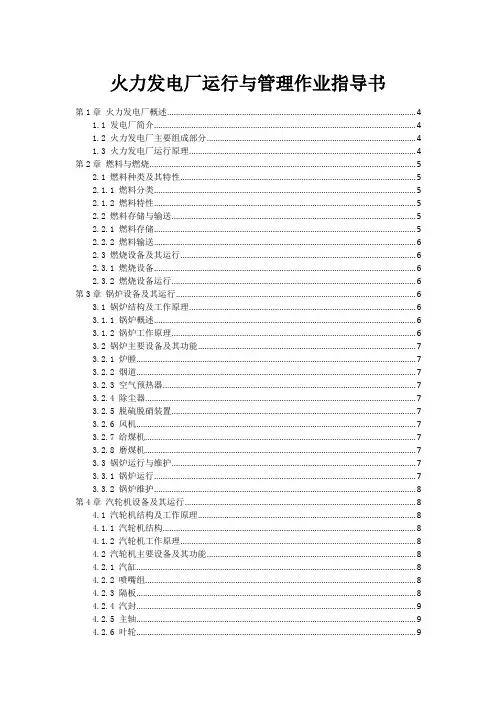

火力发电厂运行与管理作业指导书第1章火力发电厂概述 (4)1.1 发电厂简介 (4)1.2 火力发电厂主要组成部分 (4)1.3 火力发电厂运行原理 (4)第2章燃料与燃烧 (5)2.1 燃料种类及其特性 (5)2.1.1 燃料分类 (5)2.1.2 燃料特性 (5)2.2 燃料存储与输送 (5)2.2.1 燃料存储 (5)2.2.2 燃料输送 (6)2.3 燃烧设备及其运行 (6)2.3.1 燃烧设备 (6)2.3.2 燃烧设备运行 (6)第3章锅炉设备及其运行 (6)3.1 锅炉结构及工作原理 (6)3.1.1 锅炉概述 (6)3.1.2 锅炉工作原理 (6)3.2 锅炉主要设备及其功能 (7)3.2.1 炉膛 (7)3.2.2 烟道 (7)3.2.3 空气预热器 (7)3.2.4 除尘器 (7)3.2.5 脱硫脱硝装置 (7)3.2.6 风机 (7)3.2.7 给煤机 (7)3.2.8 磨煤机 (7)3.3 锅炉运行与维护 (7)3.3.1 锅炉运行 (7)3.3.2 锅炉维护 (8)第4章汽轮机设备及其运行 (8)4.1 汽轮机结构及工作原理 (8)4.1.1 汽轮机结构 (8)4.1.2 汽轮机工作原理 (8)4.2 汽轮机主要设备及其功能 (8)4.2.1 汽缸 (8)4.2.2 喷嘴组 (8)4.2.3 隔板 (8)4.2.4 汽封 (9)4.2.5 主轴 (9)4.2.6 叶轮 (9)4.2.8 联轴器 (9)4.3 汽轮机运行与维护 (9)4.3.1 运行操作 (9)4.3.2 维护保养 (9)4.3.3 故障处理 (9)第5章发电机与电气设备 (9)5.1 发电机结构及工作原理 (9)5.1.1 发电机结构 (9)5.1.2 发电机工作原理 (10)5.2 发电机主要设备及其功能 (10)5.2.1 定子 (10)5.2.2 转子 (10)5.2.3 冷却系统 (10)5.2.4 励磁系统 (10)5.2.5 密封瓦及轴承 (10)5.3 电气设备及其运行 (10)5.3.1 发电机出口断路器 (10)5.3.2 发电机变压器 (10)5.3.3 高压开关柜 (11)5.3.4 保护装置 (11)5.3.5 自动化控制系统 (11)第6章热力系统与辅助设备 (11)6.1 热力系统概述 (11)6.2 主要辅助设备及其功能 (11)6.2.1 锅炉辅助设备 (11)6.2.2 汽轮机辅助设备 (11)6.2.3 发电机辅助设备 (11)6.3 热力系统运行与优化 (12)6.3.1 热力系统运行 (12)6.3.2 热力系统优化 (12)第7章环保与减排 (12)7.1 环保要求与标准 (12)7.1.1 火力发电厂在运行与管理过程中，必须严格遵守国家及地方环保法律法规，认真执行各项环保政策。

柴油发电机作业指导书一、引言本指导书旨在提供柴油发电机的作业指导，包括操作步骤、安全注意事项和常见故障排除方法等内容。

通过本指导书的学习和实践，能够使操作人员掌握正确的操作方法，确保柴油发电机的安全运行和高效工作。

二、操作步骤1. 准备工作a. 确保柴油发电机的周围环境干燥、通风良好，并远离易燃物品。

b. 检查柴油发电机是否正常运行，包括油水温度、电压和频率等参数。

c. 检查柴油发电机的燃油、润滑油和冷却液等液位是否正常。

2. 启动柴油发电机a. 打开柴油发电机的电源开关，并将发电机的启动开关拨至“ON”位置。

b. 按下柴油发电机的启动按钮，等待发电机启动并达到正常运行状态。

c. 检查柴油发电机的输出电压和频率是否稳定，确保其满足工作要求。

3. 运行柴油发电机a. 检查柴油发电机的运行参数，包括油水温度、电压和频率等，确保其在正常范围内。

b. 定期检查柴油发电机的润滑油和冷却液等液位，及时补充或更换。

c. 注意观察柴油发电机的运行状态，如有异常情况及时停机检修。

4. 停止柴油发电机a. 将柴油发电机的负载逐渐减小，直至无负载。

b. 将柴油发电机的启动开关拨至“OFF”位置，切断电源。

c. 等待柴油发电机冷却后，关闭柴油发电机的燃油和冷却液阀门。

三、安全注意事项1. 操作人员必须熟悉柴油发电机的操作规程和安全注意事项，严禁未经许可擅自操作。

2. 在操作柴油发电机时，应戴好防护手套、护目镜等个人防护装备，防止意外伤害。

3. 柴油发电机运行期间，严禁将易燃物品放置在附近，以免引发火灾。

4. 定期检查柴油发电机的燃油管道、电缆和冷却系统等设备，确保其完好无损。

5. 柴油发电机在运行期间，应定期清洁其外部表面，并保持通风良好的工作环境。

四、常见故障排除方法1. 柴油发电机无法启动a. 检查柴油发电机的电源开关是否打开，确保电源供应正常。

b. 检查柴油发电机的燃油管道是否堵塞，清洁或更换堵塞部件。

c. 检查柴油发电机的电池是否电量不足，如需充电或更换电池。

平顶山第二发电厂一期2×1000MW机组工程调试作业指导书PTF-DQ101电气整套启动调试方案目次1 目的 (4)2 编制依据 (4)3 设备系统简介 (4)4 调试内容及质量指标 (7)5 组织分工 (8)6 仪器设备的配置 (9)7 调试应具备的条件 (9)8 调试步骤 (10)9 安全健康与环境要求 (20)10 附录 (21)1 目的规范机组电气整套启动调试工作程序,确定各系统设备整套启动的试验项目和操作步序,明确整套启动各阶段电气专业调试工作的任务和参与整套启动调试工作各方的职责，确保机组整套启动工作安全、可靠、顺利地完成。

2 编制依据2.1 《火力发电建设工程启动试运及验收规程》(DL/T5437-2009)。

2.2 《火电工程启动调试工作规定》（建质[1996]40号）。

2.3 《火电工程调整试运质量检验及评定标准》(建质[1996]111号)。

2.4 《电气装置安装工程电气设备交接试验标准》（GB50150-2006）。

2.5 《电力工程投产达标管理办法》（中电建协工[2006]6号）。

2.6 《电力建设安全健康与环境管理工作规定》(国家电网工[2003]168号)。

2.7 《国家电网公司电力安全工作规程（变电部分）》（国家电网安监[2009]664号）。

2.8 《国家电网公司发电厂重大反事故措施（试行）》（国家电网生 [2007]883号）。

2.9 《国家电网公司十八项电网重大反事故措施》（国家电网生技[2005]400号）。

2.10 《调试管理细则》（中电投电力工程有限公司鲁阳项目）。

2.11 《试运组织机构管理程序》（中电投电力工程有限公司 70411010000-2008）。

2.12 《电力建设工程预算定额》调试工程(中电联技经[2007]15号)。

2.13 机组调试大纲。

2.14 设计、设备相关资料。

2.15 机组并网调度措施3 设备系统简介3.1 设备系统概述本期工程为2×1000MW超超临界燃煤汽轮发电机组，两台机组采用发电机－变压器组接入厂内500kV母线，发电机出口不装设断路器。

兰新铁路安红标段电气化改造变电专业工程编号：安红变电-16 启动及送电开通作业指导书单位：中铁电气化局集团兰新线红乌项有限公司兰新线安红段电气化改造工程项目经理部编制人：负责人：审核人：批准人：启动及送电开通作业指导书(AHBD-16)1.1 适用范围适用于兰新线室内外电力牵引变电所工程的启动及送电开通作业。

1.2 作业准备1.2.1 内业技术准备在开工前组织技术人员认真学习实施性施工组织设计、施工安全保证措施、应急预案，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。

已对参加施工人员进行上岗前技术培训，考核合格后持证上岗、进行技术安全交底。

1.2.2 外业技术准备启动及送电开通作业所涉及的各种外部技术数据收集，施工劳动组织配备、材料准备及设备工器具的配置。

1.3 技术要求1 变电所启动前应具备下列条件1）变电所工程竣工，电气试验合格，并经验收检查确认可以投运。

2）编制变电所受电启动及送电开通方案，并经过上级主管部门批准。

3）设备技术文件和图纸齐全。

4）外部电源已送电，所内进线设备编号及相序核对无误。

5）各种通信联络设施齐全，话路畅通、清晰。

6）所内有可靠的操作电源。

7）建立运行小组和事故抢修小组。

8）各种运行规章制度健全。

2 变电所启动前的检查1）拆除所内各种临时设施及施工用临时电源线路，对电气设备及瓷件应进行一次清扫。

2）系统模拟盘、临时接地线、验电工具、值班用品及抢修用工具、材料应齐全。

3）所有隔离开关、断路器均在分闸位置，并应在进线隔离开关内侧及馈线隔离开关外侧加挂临时接地线。

4）电力变压器、动力变压器、自用变压器、电抗器的分接开关应在指定位置。

5）具有远动控制功能的变电所，所内的控制方式选择开关应置于当地控制位置。

6）所有断路器的重合闸装置应退出运行。

7）受电前，用兆欧表测量变压器、断路器的绝缘电阻应合格。

3 受电启动试运行的程序及内容1）外部电源引入后，在高压侧电压互感器端子箱处核对电压、相位及相序，应符合设计要求。

文件编号：RHD-QB-K9346 （管理制度范本系列）编辑：XXXXXX查核：XXXXXX时间：XXXXXX发电机操作作业指导书标准版本发电机操作作业指导书标准版本操作指导：该管理制度文件为日常单位或公司为保证的工作、生产能够安全稳定地有效运转而制定的，并由相关人员在办理业务或操作时必须遵循的程序或步骤。

，其中条款可根据自己现实基础上调整，请仔细浏览后进行编辑与保存。

1.目的确保发电机处于良好状态，保障后备电源。

2.适用范围适用于XX总部物业服务处。

3.方法和过程控制3.1开机前应检查以下内容：检查供油阀门应处于"全开"位，机油位、冷却液位应在规定高度。

3.2 手动起动3.2.1将三位开关旋转到"手动起动"位置，"手动"按钮上方的LED灯亮，并且LED显示。

3.2.2然后按起动按钮，"起动"按钮上方的LED灯亮，LED显示，发动机起动。

3.2.3若第一次起动失败，应暂停10秒钟后，才能再起动第二次，通常设定为三次。

3.2.4若三次起动失败，面板上的"起动失败"灯亮。

3.2.5发动机起动后，当机组转速和电压达到额定值时，发动机运行灯亮。

3.2.6当发电机组频率和电压稳定在额定值后，才能闭合断路器，向负载供电。

3.2.7机组在运行中，应随时检查机组运行情况，如噪音、电压、油、水、电流、频率，当发生停机故障时，故障指示灯亮。

3.3手动停机3.3.1断开断路器。

3.3.2发动机需在空载状态下，继续运行一段时间（通常5分钟）后再停机。

3.3.3将三位开关旋转到停机"OFF"位置。

3.4自动起动3.4.1将三位开关旋转到"自动"位置。

3.4.2当机组接收到异地信号后，机组经一定时间延迟后（通常设定为5秒钟）自动起动。

3.4.3发动机第一次起动失败，暂停数秒后，再起动第二次，通常设定为三次。

机组整套启动方案一、引言机组启动是指将发电机组从停机状态恢复到正常运行状态的过程。

对于发电厂来说，启动过程必须可靠、高效，以确保电力供应的连续性和稳定性。

本文将介绍一套机组整套启动方案，包括准备工作、操作步骤、安全措施和注意事项等。

二、准备工作1.确定启动人员：根据要求，确定负责启动的操作人员，并确保其熟悉机组设备的启动流程和操作规程。

2.检查设备状态：对机组设备进行全面检查，确保相关设备完好、无故障，如润滑系统、冷却系统、燃烧系统等。

3.准备工具和资料：准备好所需的启动工具和资料，比如启动钥匙、操作手册、蓄电池电压表等。

三、操作步骤1.充电准备：检查蓄电池电压是否达到要求，如果低于要求，需要进行充电。

确保蓄电池电压充足可以支持机组的启动。

2.润滑系统启动：打开润滑系统的进、出油阀，调整油压和油温至正常工作范围，确保润滑系统正常运行。

3.冷却系统启动：检查冷却系统的水位和压力是否正常，打开进、出水阀，确保冷却系统正常运行。

4.预热启动：按照操作手册的要求，对发电机组进行预热，使其达到启动温度范围，同时检查燃烧系统是否正常。

5.发电机启动：按照操作手册的要求，先将发电机的离合器拨到启动位置，然后启动发电机。

等待发电机达到正常工作状态。

四、安全措施1.个人安全：确保操作人员戴好个人保护装备，比如安全帽、防护眼镜和防护手套等。

操作人员必须要经过相关培训和持证上岗。

2.设备安全：在启动过程中，要特别注意设备的工作状态，一旦发现异常情况，要立即停止启动操作，并及时排除故障。

3.火灾防范：注意燃烧系统的安全性，在进行预热和启动操作时要加强火灾防范措施，比如保持周围区域的清洁，禁止吸烟等。

五、注意事项1.温度监测：在启动过程中，要随时关注相关设备的温度变化情况，确保温度在安全范围内，避免超温损坏设备。

2.启动记录：在启动过程中，要及时记录相关参数和操作情况，以便于后续的故障排除和优化。

3.准备备用方案：在启动过程中，如果发现了无法解决的问题，需要及时准备备用方案，比如启动备用机组或者通知维修人员。

机组启动试运转作业指导书1、机组启动试运转作业流程图机组起动试运转前的检查尾水充水压力钢管及蜗壳充水机组初次起动调速器空载扰动试验过速试验发电机升流试验发电机升压试验开关站升流试验开关站升压试验励磁装置试验线路零起升压试验主变冲击试验投切空长线试验解并列试验带负荷试验甩负荷试验低油压关机试验事故配压阀动作关机试验动水封闭工作闸门或蝴蝶阀试验72小时试运转检修、开机移交2、作业方法及要求2.1 机组起动试运转前的检查作业方法在起动查收委员会的领导下，有业主、监理、设计、生产单位、安装单位参加构成的查收检查组对以下项目进行查收检查。

引水系统的查收检查；水轮机部分的查收检查；调速系统的查收检查；发电机部分的查收检查；励磁系统的查收检查；油、气、水系统的查收检查；电气一次设施的查收检查；电气二次设施的查收检查；2.1.2 质量查验查验依照有关厂家技术说明书和设计图纸《水轮机基本技术条件》 GB/T15468-1995《水轮发电机组安装技术规范》 GB8564-88《水轮机调速器与油压装置技术条件》《水轮机调速器与油压装置试验查收规程》《同步电机励磁系统大中型同步发电机励磁系统技术要求》《电气装置安装工程电气设施交接试验标准》GB50150-91《大中型水轮发电机静止整流励磁系统及装置试验规程》DL489-92《水轮发电机基本技术条件》 GB7894-2000《三同样步电机试验方法》 GB1029-1993《电气装置安装工程盘、柜及二次回路结线施工及查收规范》GB50171-92《电气装置安装工程高压电器施工及查收规范》GBJ147-90《入口水轮发电机（发电/ 电动机）设施技术规范》DL/T730-2000查验方法和用具：目测及检查记录尾水充水作业方法全关机组蜗壳进人门及尾水进人门。

全关机组蜗壳放空阀，锁锭投入。

投入空气围带封闭蜗壳取水阀封闭尾水盘形阀，且封闭严实，锁锭装置已投入。

顶盖排水泵及其电源处于完满状态。

某电厂机组整套启动作业指导书（详细）关于机组启动系列推文：1.机组极热态启动步骤总结学习（详细）2.机组启动总结3.某电厂168整套启动方案4.某机组冷态启动操作及注意事项5.某百万机组冷态启动操作票6.机组启动知识大合集1 目的确保机组整套启动过程中各项操作控制有序、操作规范，保证整台机组安全、顺利地启动。

2 适用范围适用于本公司# 机组整套启动。

3 术语本作业指导书无特殊术语。

4 人员责任4.1 项目运行部：负责全过程中的监督、协调工作。

4.2 值长：负责当值期间的指挥、调度、协调工作。

4.3 主控制员：负责当值期间的指挥、主要操作、记录工作。

4.4 副控制员：负责集控室内CRT上的各项具体操作。

4.6 值班员：负责所辖范围内系统的检查、就地操作。

5 工作流程5.1启动前应具备条件5.1.1接到市调准备启动# 机组的命令。

5.1.2设备的检修工作全部结束，现场整洁，设备保温完好，影响启动工作票全部注销，机组具备启动条件：a）检查确认在机组启动前的所有试验清单完整。

b）检查确认所有单体、分系统静态试验已完成并验收合格。

c）检查确认无影响机组启动的重大设备缺陷。

d）各种启动过程中的技术方案齐全并已获得批准。

5.1.3检查确认6KV，380V，UPS系统，直流系统，各MCC柜已为正常运行方式。

5.1.4机组启动前，热工所有表计应投入；各种控制、保护信号的电源已送上，DCS系统(DEH、DAS、MEH、ETS、TSI)试验检查正常，系统已投入运行，烤机不少于2小时。

5.1.5检查确认柴油发电机启、停及加载试验正常，并投“自动”。

5.1.6电气设备接地线完好，绝缘合格，设备已送电，操作按钮灯光显示正常，各转机试转正常。

5.1.7化学已准备充足合格的除盐水、氢气，100立方米启动补水箱水位正常，水质化验合格。

5.1.8各转机设备油箱、轴承加足合格的润滑油或润滑脂，能盘动的设备盘动转子灵活，安全罩齐全，牢固可靠。
