LI-6400-09土壤呼吸室讲解

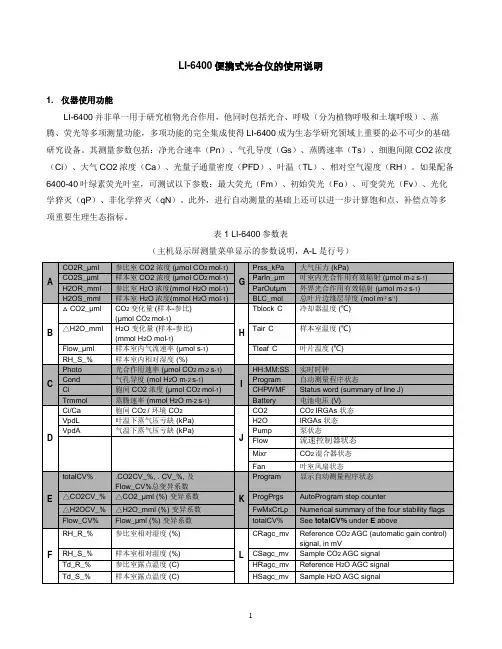

LI-6400便携式光合仪的使用说明1. 仪器使用功能LI-6400并非单一用于研究植物光合作用，他同时包括光合、呼吸（分为植物呼吸和土壤呼吸）、蒸腾、荧光等多项测量功能，多项功能的完全集成使得LI-6400成为生态学研究领域上重要的必不可少的基础研究设备。

其测量参数包括：净光合速率（Pn）、气孔导度（Gs）、蒸腾速率（Ts）、细胞间隙CO2浓度（Ci）、大气CO2浓度（Ca）、光量子通量密度（PFD）、叶温（TL）、相对空气湿度（RH）。

如果配备6400-40叶绿素荧光叶室，可测试以下参数：最大荧光（Fm）、初始荧光（Fo）、可变荧光（Fv）、光化学猝灭（qP）、非化学猝灭（qN）。

此外，进行自动测量的基础上还可以进一步计算饱和点、补偿点等多项重要生理生态指标。

表1 LI-6400参数表（主机显示屏测量菜单显示的参数说明，A-L是行号）3. 仪器使用流程3.1仪器安装连接，并连接好进气管缓冲瓶。

3.2打开位于主机右侧的电源开关。

3.3仪器在启动后将显示“Is the IRGA connected?(Y/N)”选择Y3.4叶室配置选择：选择目前安装的叶室配置，如已经安装了标准叶室，请选择Factory default，然后回车。

如果安装了荧光叶室，请选择6400-40 Default Flurometer，然后回车。

如果安装了土壤叶室，请选择6400-09 soil Chamber，然后回车。

其他叶室方法相同，只需要选择不同的叶室就可以了。

3.5调零向SCRUB方向拧紧碱石灰管和干燥管上端的螺母。

关闭叶室，即压下黑色手柄，并旋紧固定螺丝即可。

在主菜单按F3按钮选“Calib Menu”项①选“Flow Meter Zero”项（调气流量为零），回车等待流速的电压读数基本稳定，用F1、F2上下调节，至读数基本稳定，且在-0.5—0.5范围内，按EXIT按钮退出。

②选“IRGA Zero”（红外线气体分析仪探头调零），回车等待CO2浓度和H2O浓度的下降，至读数基本稳定（一般在20分钟左右），按F3“Auto All ”进行自动调节，结束后“Exit ”退出。

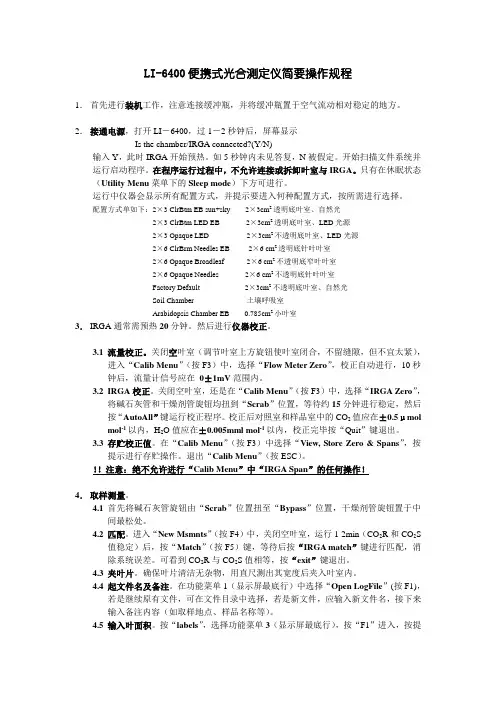

LI-6400便携式光合测定仪简要操作规程1．首先进行装机工作，注意连接缓冲瓶，并将缓冲瓶置于空气流动相对稳定的地方。

2．接通电源，打开LI－6400，过1－2秒钟后，屏幕显示Is the chamber/IRGA connected?(Y/N)输入Y，此时IRGA开始预热。

如5秒钟内未见答复，N被假定。

开始扫描文件系统并运行启动程序。

在程序运行过程中，不允许连接或拆卸叶室与IRGA。

只有在休眠状态（Utility Menu菜单下的Sleep mode）下方可进行。

运行中仪器会显示所有配置方式，并提示要进入何种配置方式，按所需进行选择。

配置方式单如下：2×3 ClrBtm EB sun+sky 2×3cm2透明底叶室、自然光2×3 ClrBtm LED EB 2×3cm2透明底叶室、LED光源2×3 Opaque LED 2×3cm2不透明底叶室、LED光源2×6 ClrBrm Needles EB 2×6 cm2透明底针叶叶室2×6 Opaque Broadleaf 2×6 cm2不透明底窄叶叶室2×6 Opaque Needles 2×6 cm2不透明底针叶叶室Factory Default 2×3cm2不透明底叶室、自然光Soil Chamber 土壤呼吸室Arabidopsis Chamber EB 0.785cm2小叶室3．IRGA通常需预热20分钟。

然后进行仪器校正。

3.1流量校正。

关闭空叶室（调节叶室上方旋钮使叶室闭合，不留缝隙，但不宜太紧），进入“Calib Menu”（按F3）中，选择“Flow Meter Zero”，校正自动进行，10秒钟后，流量计信号应在0±1mV范围内。

3.2IRGA校正。

关闭空叶室，还是在“Calib Menu”（按F3）中，选择“IRGA Zero”，将碱石灰管和干燥剂管旋钮均扭到“Scrab”位置，等待约15分钟进行稳定，然后按“AutoAll”键运行校正程序。

LI-6400便携式光合仪使用流程说明一、仪器连接安装1、加装化学药品①蓝色干燥剂在正面主机外面，白色苏打在内面；②换药时先拧开底盖并且填充量低于螺线1cm，将盖帽旋紧，注意密封圈；③两个化学管在不测时调在中间，调零时全Scrub，测控制环境时苏打和干燥管完全scrub，非控制环境两个管完全-bypass；（注意螺丝不要旋得太紧，以免脱扣）④白色苏打不能重复利用且不变色，而干燥剂可重复利用，吸水后变红色，需在210℃烘90min，变成蓝色，当出现粉末时将其倒掉；（注意：干燥剂：当化学管中2/3的干燥剂变红后即需要更换药品；苏打：将旋钮旋转至完全Scrub，等CO2_R的值降至最低，向进气口吹气，观察CO2_R读数，如果波动大于2umol/mol，则需要更换碱石灰。

2、连接硬件①将25针的连接器一端插入标有［IRGA］的插座中，另一端插入标有［CHAMBER］插座中，宽面(长边)朝上，且拧紧螺丝钉（注意不要拧得太紧，否则螺丝钉将被折断）；②将末端有黑色标记的软管与操作台右端标有［SAMPLE］的端口（有黑色皮垫）连接，另外一个软管（无黑色标记）与标有［REF］的端口（无黑色皮垫）连接；③标有［INLET］的端口（套有绿色软管）是空气的入口，连接缓冲瓶（悬挂在空中2~3 m，空气流动相对稳定处，以防止污物进入主机，同时在测量过程中可减少空气流动对测量结果的影响）；④连接电缆与IRGA头部圆形IRGA端口上的红色圆点和IRGA分析器上的红色选点对齐时插进，且能听到响声，注意：插头一定要推到底，不能留有空隙；⑤安装CO2钢瓶（测光合和CO2响应曲线时才安装，或实验必需）将CO2小钢瓶装入套筒，顺时针旋转，直到感觉保护罩接触到了小钢瓶，稍微加力便导致钢瓶被刺穿，这时需要快速旋紧，防止CO2泄露，注意：O形圈后将套筒旋紧，每用完1盒（25个钢瓶）更换1次油滤；⑥切记分析器各部件：光量子传感器，紫色插头处，叶温热电偶，2个黄色：匹配阀，如果使用CF卡存数据，则插入主机后面固定小槽内。

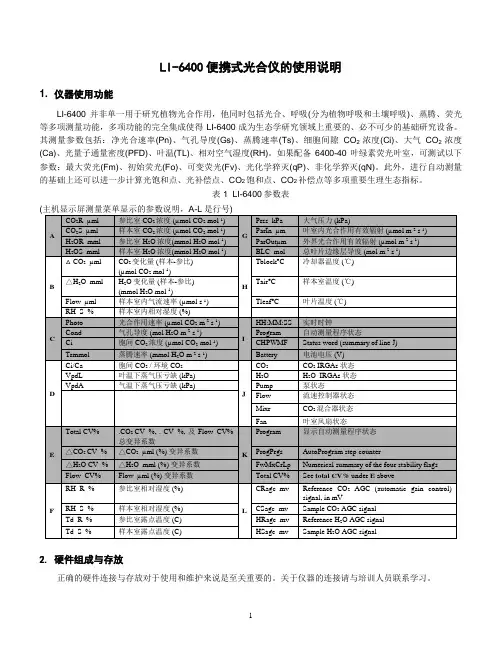

LI-6400便携式光合仪的使用说明1. 仪器使用功能LI-6400并非单一用于研究植物光合作用，他同时包括光合、呼吸(分为植物呼吸和土壤呼吸)、蒸腾、荧光等多项测量功能，多项功能的完全集成使得LI-6400成为生态学研究领域上重要的、必不可少的基础研究设备。

其测量参数包括：净光合速率(Pn)、气孔导度(Gs)、蒸腾速率(Ts)、细胞间隙CO2浓度(Ci)、大气CO2浓度(Ca)、光量子通量密度(PFD)、叶温(TL)、相对空气湿度(RH)。

如果配备6400-40叶绿素荧光叶室，可测试以下参数：最大荧光(Fm)、初始荧光(Fo)、可变荧光(Fv)、光化学猝灭(qP)、非化学猝灭(qN)。

此外，进行自动测量的基础上还可以进一步计算光饱和点、光补偿点、CO2饱和点、CO2补偿点等多项重要生理生态指标。

表1 LI-6400参数表(2. 硬件组成与存放正确的硬件连接与存放对于使用和维护来说是至关重要的。

关于仪器的连接请与培训人员联系学习。

图1 仪器在主机箱内的安放位置与名称(请注意安放的方式)3. 仪器使用流程3.1仪器安装连接：正确连接仪器管线，并连接好进气管缓冲瓶(注意样品室、参照室管路连接，信号线红色Mark 标记要相对，除去外置光量子传感器红色盖帽)。

3.2开机：打开位于主机右侧的电源开关。

3.3仪器在启动后将显示“Is the IRGA connected?(Y/N)” 选择Y 3.4叶室配置选择：选择目前安装的叶室配置，如果安装的是标准叶室，请选择Factory default ，然后回车。

如果安装了荧光叶室，请选择6400-40 Default Flurometer ，然后回车。

如果安装了土壤叶室，请选择6400-09 soil Chamber ，然后回车。

其他叶室方法相同，只需要选择不同的叶室就可以了。

3.5调零向SCRUB 方向拧紧碱石灰管 和干燥管上端的螺母。

关闭叶室(压下黑色手柄)，并旋紧固定螺丝即可。

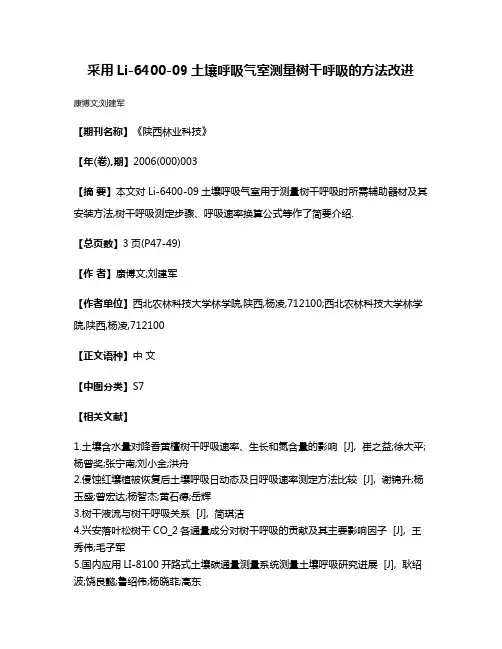

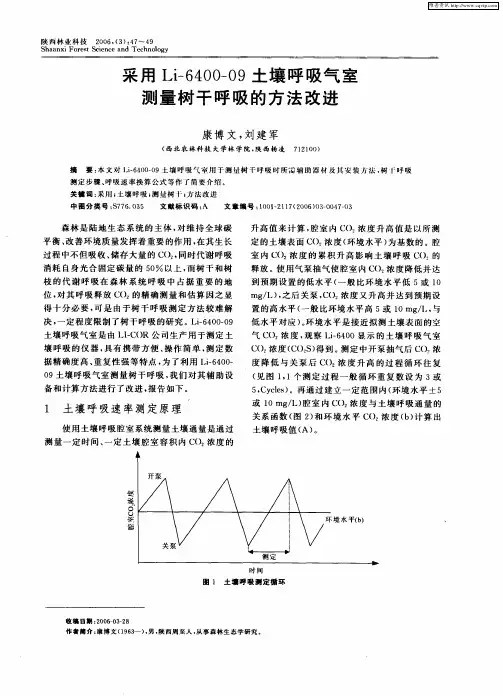

采用Li-6400-09土壤呼吸气室测量树干呼吸的方法改进康博文;刘建军
【期刊名称】《陕西林业科技》
【年(卷),期】2006(000)003
【摘要】本文对Li-6400-09土壤呼吸气室用于测量树干呼吸时所需辅助器材及其安装方法,树干呼吸测定步骤、呼吸速率换算公式等作了简要介绍.
【总页数】3页(P47-49)
【作者】康博文;刘建军
【作者单位】西北农林科技大学林学院,陕西,杨凌,712100;西北农林科技大学林学院,陕西,杨凌,712100
【正文语种】中文
【中图分类】S7
【相关文献】
1.土壤含水量对降香黄檀树干呼吸速率、生长和氮含量的影响 [J], 崔之益;徐大平;杨曾奖;张宁南;刘小金;洪舟
2.侵蚀红壤植被恢复后土壤呼吸日动态及日呼吸速率测定方法比较 [J], 谢锦升;杨玉盛;曾宏达;杨智杰;黄石德;岳辉
3.树干液流与树干呼吸关系 [J], 简琪洁
4.兴安落叶松树干CO_2各通量成分对树干呼吸的贡献及其主要影响因子 [J], 王秀伟;毛子军
5.国内应用LI-8100开路式土壤碳通量测量系统测量土壤呼吸研究进展 [J], 耿绍波;饶良懿;鲁绍伟;杨晓菲;高东
因版权原因，仅展示原文概要，查看原文内容请购买。

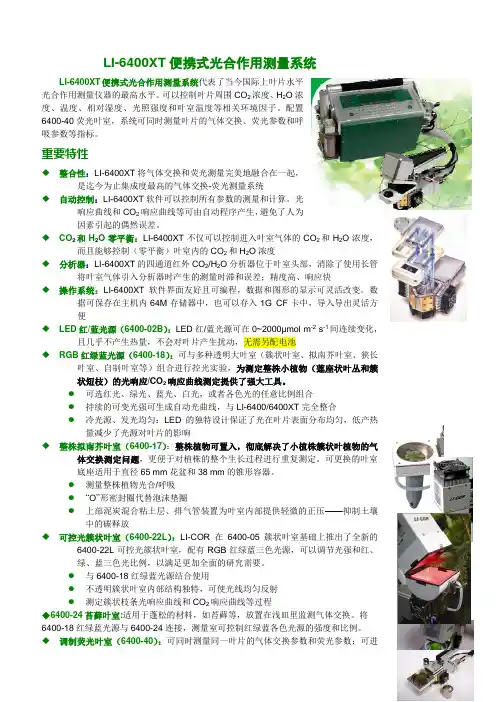

LI-6400XT便携式光合作用测量系统LI-6400XT便携式光合作用测量系统代表了当今国际上叶片水平光合作用测量仪器的最高水平。

可以控制叶片周围CO2浓度、H2O浓度、温度、相对湿度、光照强度和叶室温度等相关环境因子。

配置6400-40荧光叶室，系统可同时测量叶片的气体交换、荧光参数和呼吸参数等指标。

重要特性◆整合性：LI-6400XT将气体交换和荧光测量完美地融合在一起，是迄今为止集成度最高的气体交换-荧光测量系统◆自动控制：LI-6400XT软件可以控制所有参数的测量和计算。

光响应曲线和CO2响应曲线等可由自动程序产生，避免了人为因素引起的偶然误差。

◆CO2和H2O零平衡：LI-6400XT不仅可以控制进入叶室气体的CO2和H2O浓度，而且能够控制（零平衡）叶室内的CO2和H2O浓度◆分析器：LI-6400XT的四通道红外CO2/H2O分析器位于叶室头部，消除了使用长管将叶室气体引入分析器时产生的测量时滞和误差；精度高、响应快◆操作系统：LI-6400XT软件界面友好且可编程，数据和图形的显示可灵活改变。

数据可保存在主机内64M存储器中，也可以存入1G CF卡中，导入导出灵活方便◆LED红/蓝光源（6400-02B）：LED红/蓝光源可在0~2000µmol·m-2·s-1间连续变化，且几乎不产生热量，不会对叶片产生扰动，无需另配电池◆RGB红绿蓝光源（6400-18）：可与多种透明大叶室（簇状叶室、拟南芥叶室、狭长叶室、自制叶室等）组合进行控光实验，为测定整株小植物（莲座状叶丛和簇状短枝）的光响应/CO2响应曲线测定提供了强大工具。

●可选红光、绿光、蓝光、白光，或者各色光的任意比例组合●持续的可变光强可生成自动光曲线，与LI-6400/6400XT完全整合●冷光源、发光均匀：LED的独特设计保证了光在叶片表面分布均匀，低产热量减少了光源对叶片的影响◆整株拟南芥叶室（6400-17）：整株植物可置入，彻底解决了小植株簇状叶植物的气体交换测定问题，更便于对植株的整个生长过程进行重复测定。

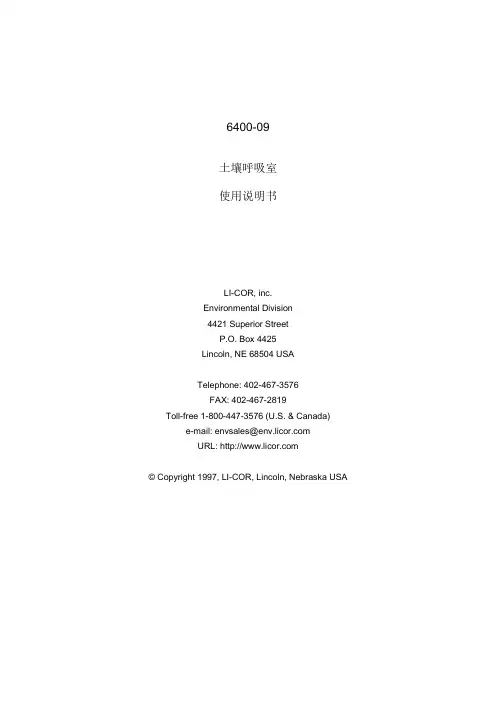

6400-09土壤呼吸室使用说明书LI-COR, inc.Environmental Division4421 Superior StreetP.O. Box 4425Lincoln, NE 68504 USATelephone: 402-467-3576FAX: 402-467-2819Toll-free 1-800-447-3576 (U.S. & Canada)e-mail: envsales@URL: © Copyright 1997, LI-COR, Lincoln, Nebraska USA目录第一章. 概述背景知识 .................................................................................... 1-1 预防事项.............................................................................. 1-5参考文献.............................................................................. 1-5第二章. 安装土壤呼吸室概述............................................................................................ 2-1把土壤呼吸室连接到气体分析器头部 ........................................ 2-3第三章. 软件使用土壤呼吸室前对 OPEN 的设置 .......................................... 3-1 创建配置文件....................................................................... 3-1执行土壤呼吸室配置文件 .................................................... 3-1土壤呼吸室的配置...................................................................... 3-2 OPEN 的主菜单................................................................... 3-2校准菜单[Calib Menu] ......................................................... 3-2测量模式下[New Measurements] 功能键设置 .................... 3-2测量变量汇总....................................................................... 3-4自动测量程序[Autoprograms] .............................................. 3-6第四章. 测量使用土壤隔离环的测量操作....................................................... 4-2不使用土壤隔离环的测量操作 ................................................... 4-2测量操作步骤............................................................................. 4-2 Position the Air Supply Manifold ......................................... 4-2Check Hose Connections ................................................... 4-3Measurement Procedure .................................................... 4-4第五章. 维护Spare Parts Kit .......................................................................... 5-1Soil Temperature Probe ............................................................ 5-1Making Soil Collars ................................................................... 5-2Zeroing the IRGAs ..................................................................... 5-3 Zeroing the IRGA While Attached to the Soil CO2 Flux Chamber 5-3 Setting the IRGA Span ........................................................ 5-3第六章. 公式引用附录A. 仪器性能参数背景知识土壤中的CO2主要来源于根呼吸，有机物腐烂及土壤微生物活动。

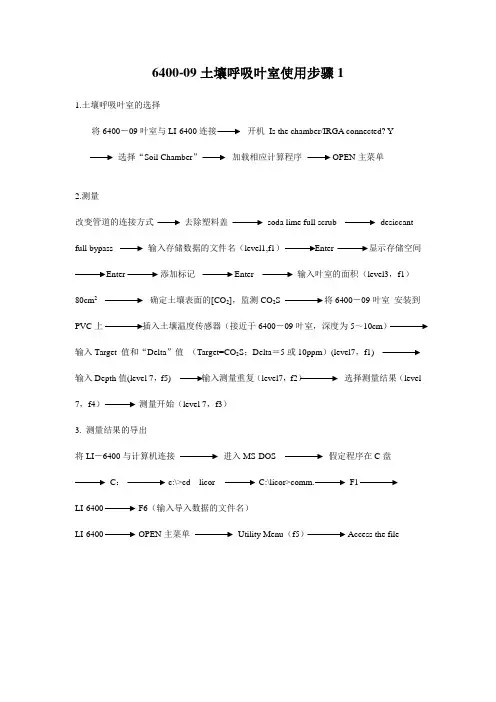

6400-09土壤呼吸叶室使用步骤1
1.土壤呼吸叶室的选择
将6400－09叶室与LI-6400连接开机Is the chamber/IRGA connected? Y 选择“Soil Chamber”加载相应计算程序OPEN主菜单
2.测量
改变管道的连接方式去除塑料盖soda lime full scrub desiccant full bypass 输入存储数据的文件名（level1,f1）Enter 显示存储空间Enter 添加标记Enter 输入叶室的面积（level3，f1）80cm2 确定土壤表面的[CO2]，监测CO2S 将6400－09叶室安装到PVC上插入土壤温度传感器（接近于6400－09叶室，深度为5～10cm）
输入Target 值和“Delta”值（Target=CO2S；Delta＝5或10ppm）(level7，f1)
输入Depth值(level 7，f5) 输入测量重复（level7，f2）选择测量结果（level 7，f4）测量开始（level 7，f3）
3. 测量结果的导出
将LI－6400与计算机连接进入MS-DOS 假定程序在C盘C：c:\>cd licor C:\licor>comm. F1
LI-6400 F6（输入导入数据的文件名）
LI-6400 OPEN主菜单Utility Menu（f5）Access the file。

目录简介手册指导第一部分基础知识第一章系统描述一开放系统二流程图三公式概要四系统组件第二章组装一准备工作二使用三角架三6400－01CO2注射器的安装四外源量子传感器的安装五6400－02B LED光源的安装六LI-6400的电源七安装系统软件第三章用户指导第四章测量第二部分详细使用指导第五章标准工具第六章同步观测第七章环境控制第八章光源第九章数据记录第三部分文件处理第十章LPL文件系统第十一章下载文件第十二章图表第十三章验证数据文件第四部分配置问题第十四章开放系统变量第十五章用户定义变量第十六章基础配置第十七章使用能量平衡第五部分维护与维修第十八章校正第十九章维护与服务第二十章维修第二十一章诊断与应用第六部分编程第二十二章用LPL编程第二十三章LPL主题第二十四章LPL说明第二十五章自动程序说明第二十六章用户化开启界面检索欢迎使用LI-6400发展简介LI-6400是LI-COR公司的第三代光合作用气体分析系统。

第一代是LI－6000；体积小，重量轻，耗电量低。

通过测量一定尺寸叶室内叶片的CO2交换率来计算光合作用值，即闭路系统。

LI －6000受限于分析器的信号噪音（1-2μmol mol-1）计算方法选择的非适宜性。

这些问题在1986生产的应用一级CO2分析器和先进软件的LI-6200中得到解决。

它仍是闭路系统，但可进行稳定的蒸腾作用的测量。

仪器的稳定状态依赖于操作者有意识的不断调节旋钮。

虽然LI－6200在相当程度上适宜于环境测量，但越来越多的消费者开始关注更深入的问题。

问题的答案体现在反应曲线上，就是说能控制环境因素的系统，如：CO2、光、湿度、和温度，对光合作用的测量是非常重要的。

一些创新者试图用LI-6200来做各种反应曲线，并取得了阶段性的成功。

同时，LI-COR努力将这种仪器改进为下一代产品。

直到1990年，LI-COR开始提出这样一个问题：“理想的气体交换系统应是怎样的？”应能做出反应曲线，因此必须可以控制叶室内的条件。

LI-6400便携式光合仪使用流程说明一、仪器连接安装1、加装化学药品①蓝色干燥剂在正面主机外面，白色苏打在内面；②换药时先拧开底盖并且填充量低于螺线1cm，将盖帽旋紧，注意密封圈；③两个化学管在不测时调在中间，调零时全Scrub，测控制环境时苏打和干燥管完全scrub，非控制环境两个管完全-bypass；（注意螺丝不要旋得太紧，以免脱扣）④白色苏打不能重复利用且不变色，而干燥剂可重复利用，吸水后变红色，需在210℃烘90min，变成蓝色，当出现粉末时将其倒掉；（注意：干燥剂：当化学管中2/3的干燥剂变红后即需要更换药品；苏打：将旋钮旋转至完全Scrub，等CO2_R的值降至最低，向进气口吹气，观察CO2_R读数，如果波动大于2umol/mol，则需要更换碱石灰。

2、连接硬件①将25针的连接器一端插入标有［IRGA］的插座中，另一端插入标有［CHAMBER］插座中，宽面(长边)朝上，且拧紧螺丝钉（注意不要拧得太紧，否则螺丝钉将被折断）；②将末端有黑色标记的软管与操作台右端标有［SAMPLE］的端口（有黑色皮垫）连接，另外一个软管（无黑色标记）与标有［REF］的端口（无黑色皮垫）连接；③标有［INLET］的端口（套有绿色软管）是空气的入口，连接缓冲瓶（悬挂在空中2~3 m，空气流动相对稳定处，以防止污物进入主机，同时在测量过程中可减少空气流动对测量结果的影响）；④连接电缆与IRGA头部圆形IRGA端口上的红色圆点和IRGA分析器上的红色选点对齐时插进，且能听到响声，注意：插头一定要推到底，不能留有空隙；⑤安装CO2钢瓶（测光合和CO2响应曲线时才安装，或实验必需）将CO2小钢瓶装入套筒，顺时针旋转，直到感觉保护罩接触到了小钢瓶，稍微加力便导致钢瓶被刺穿，这时需要快速旋紧，防止CO2泄露，注意：O形圈后将套筒旋紧，每用完1盒（25个钢瓶）更换1次油滤；⑥切记分析器各部件：光量子传感器，紫色插头处，叶温热电偶，2个黄色：匹配阀，如果使用CF卡存数据，则插入主机后面固定小槽内。

LI-6400便携式光合仪使用流程说明一、仪器连接安装1、加装化学药品①蓝色干燥剂在正面主机上面，白色苏打在下面；②换药时先拧开底盖并且填充量低于螺线1cm，将盖帽旋紧，注意密封圈；③两个化学管在不测时调在中间，测定时要在bypass，调零时Scrub，测CO2响应曲线时苏打管完全scrub，干燥管-bypass；④白色苏打不能重复利用且不变色，而干燥剂可重复利用，吸水后变红色，在210℃烘90min，变成蓝色，当出现粉末时将其倒掉；2、连接硬件①将25针的连接器一端插入标有［IRGA］的插座中，另一端插入标有［CHAMBER］插座中，宽面(长边)朝上，且拧紧螺丝钉（注意不要拧得太紧，否则螺丝钉将被折断）；②将末端有黑色标记的软管与操作台右端标有［SAMPLE］的端口（有黑色皮垫）连接，另外一个软管（无黑色标记）与标有［REF］的端口（无黑色皮垫）连接；③标有［INLET］的端口（套有绿色软管）是空气的入口，连接缓冲瓶（悬挂在空中2~3 m，空气流动相对稳定处，以防止污物进入主机，同时在测量过程中可减少空气流动对测量结果的影响）；④连接电缆与IRGA头部圆形IRGA端口上的红色圆点和IRGA分析器上的红色选点对齐时插进，且能听到响声，注意：插头一定要推到底，不能留有空隙；⑤安装CO2钢瓶（测CO2响应曲线时才安装，或实验必需）将CO2小钢瓶装入套筒，顺时针旋转，直到感觉保护罩接触到了小钢瓶，稍微加力便导致钢瓶被刺穿，这时需要快速旋紧，防止CO2泄露，注意：O形圈后将套筒旋紧；⑥切记分析器各部件：光量子传感器，紫色插头处，叶温热电偶，2个黄色：匹配阀，如果使用CF卡存数据，则插入主机后面固定小槽内。

注意：插头直插直拔，勿晃动，最好拔金属，勿动线。

另外，把光量子传感器红帽和进气口（缓冲瓶）绿帽都先收好。

3、电池安装①将电池倾斜，以顶起电池槽上端的止脱销，然后平推到底，2节电池能用4h；②充电器上灯灭表示充好，充时灯亮，一节电池3h就能充好，充满电池不需再充电；③检测有电标志，先灯亮，几秒后灭掉表明有电，注意换保险丝220-230v，1/4安。

LI-6400便携式光合仪使用流程说明一、仪器连接安装1、加装化学药品①蓝色干燥剂在正面主机外面，白色苏打在内面；②换药时先拧开底盖并且填充量低于螺线1cm，将盖帽旋紧，注意密封圈；③两个化学管在不测时调在中间，调零时全Scrub，测控制环境时苏打和干燥管完全scrub，非控制环境两个管完全-bypass；（注意螺丝不要旋得太紧，以免脱扣）④白色苏打不能重复利用且不变色，而干燥剂可重复利用，吸水后变红色，需在210℃烘90min，变成蓝色，当出现粉末时将其倒掉；（注意：干燥剂：当化学管中2/3的干燥剂变红后即需要更换药品；苏打：将旋钮旋转至完全Scrub，等CO2_R的值降至最低，向进气口吹气，观察CO2_R读数，如果波动大于2umol/mol，则需要更换碱石灰。

2、连接硬件①将25针的连接器一端插入标有［IRGA］的插座中，另一端插入标有［CHAMBER］插座中，宽面(长边)朝上，且拧紧螺丝钉（注意不要拧得太紧，否则螺丝钉将被折断）；②将末端有黑色标记的软管与操作台右端标有［SAMPLE］的端口（有黑色皮垫）连接，另外一个软管（无黑色标记）与标有［REF］的端口（无黑色皮垫）连接；③标有［INLET］的端口（套有绿色软管）是空气的入口，连接缓冲瓶（悬挂在空中2~3 m，空气流动相对稳定处，以防止污物进入主机，同时在测量过程中可减少空气流动对测量结果的影响）；④连接电缆与IRGA头部圆形IRGA端口上的红色圆点和IRGA分析器上的红色选点对齐时插进，且能听到响声，注意：插头一定要推到底，不能留有空隙；⑤安装CO2钢瓶（测光合和CO2响应曲线时才安装，或实验必需）将CO2小钢瓶装入套筒，顺时针旋转，直到感觉保护罩接触到了小钢瓶，稍微加力便导致钢瓶被刺穿，这时需要快速旋紧，防止CO2泄露，注意：O形圈后将套筒旋紧，每用完1盒（25个钢瓶）更换1次油滤；⑥切记分析器各部件：光量子传感器，紫色插头处，叶温热电偶，2个黄色：匹配阀，如果使用CF卡存数据，则插入主机后面固定小槽内。

LI-6400便携‎式光合仪使用‎流程说明一、仪器连接安装‎1、加装化学药品‎①蓝色干燥剂在‎正面主机外面‎，白色苏打在内‎面；②换药时先拧开‎底盖并且填充‎量低于螺线1‎c m，将盖帽旋紧，注意密封圈；③两个化学管在‎不测时调在中‎间，调零时全Sc‎r ub，测控制环境时‎苏打和干燥管‎完全scru‎b，非控制环境两‎个管完全-bypass‎；（注意螺丝不要‎旋得太紧，以免脱扣）④白色苏打不能‎重复利用且不‎变色，而干燥剂可重‎复利用，吸水后变红色‎，需在210℃烘90min‎，变成蓝色，当出现粉末时‎将其倒掉；（注意：干燥剂：当化学管中2‎/3的干燥剂变‎红后即需要更‎换药品；苏打：将旋钮旋转至‎完全Scru‎b，等CO2_R‎的值降至最低‎，向进气口吹气‎，观察CO2_‎R读数，如果波动大于‎2u mol/mol，则需要更换碱‎石灰。

2、连接硬件①将25针的连‎接器一端插入‎标有［IRGA］的插座中，另一端插入标‎有［CHAMBE‎R］插座中，宽面(长边)朝上，且拧紧螺丝钉‎（注意不要拧得‎太紧，否则螺丝钉将‎被折断）；②将末端有黑色‎标记的软管与‎操作台右端标‎有［SAMPLE‎］的端口（有黑色皮垫）连接，另外一个软管‎（无黑色标记）与标有［REF］的端口（无黑色皮垫）连接；③标有［INLET］的端口（套有绿色软管‎）是空气的入口‎，连接缓冲瓶（悬挂在空中2‎~3 m，空气流动相对‎稳定处，以防止污物进‎入主机，同时在测量过‎程中可减少空‎气流动对测量‎结果的影响）；④连接电缆与I‎R GA头部圆‎形IRGA端‎口上的红色圆‎点和IRGA‎分析器上的红‎色选点对齐时‎插进，且能听到响声‎，注意：插头一定要推‎到底，不能留有空隙‎；⑤安装CO2钢‎瓶（测光合和CO‎2响应曲线时‎才安装，或实验必需）将CO2小钢‎瓶装入套筒，顺时针旋转，直到感觉保护‎罩接触到了小‎钢瓶，稍微加力便导‎致钢瓶被刺穿‎，这时需要快速‎旋紧，防止CO2泄露，注意：O形圈后将套‎筒旋紧，每用完1盒（25个钢瓶）更换1次油滤‎；⑥切记分析器各‎部件：光量子传感器‎，紫色插头处，叶温热电偶，2个黄色：匹配阀，如果使用CF‎卡存数据，则插入主机后‎面固定小槽内‎。

LI-6400便携式光合仪使用流程说明一、仪器连接安装1、加装化学药品①蓝色干燥剂在正面主机外面，白色苏打在内面；②换药时先拧开底盖并且填充量低于螺线1cm，将盖帽旋紧，注意密封圈；③两个化学管在不测时调在中间，调零时全Scrub，测控制环境时苏打和干燥管完全scrub，非控制环境两个管完全-bypass；（注意螺丝不要旋得太紧，以免脱扣）④白色苏打不能重复利用且不变色，而干燥剂可重复利用，吸水后变红色，需在210℃烘90min，变成蓝色，当出现粉末时将其倒掉；（注意：干燥剂：当化学管中2/3的干燥剂变红后即需要更换药品；苏打：将旋钮旋转至完全Scrub，等CO2_R的值降至最低，向进气口吹气，观察CO2_R读数，如果波动大于2umol/mol，则需要更换碱石灰。

2、连接硬件①将25针的连接器一端插入标有［IRGA］的插座中，另一端插入标有［CHAMBER］插座中，宽面(长边)朝上，且拧紧螺丝钉（注意不要拧得太紧，否则螺丝钉将被折断）；②将末端有黑色标记的软管与操作台右端标有［SAMPLE］的端口（有黑色皮垫）连接，另外一个软管（无黑色标记）与标有［REF］的端口（无黑色皮垫）连接；③标有［INLET］的端口（套有绿色软管）是空气的入口，连接缓冲瓶（悬挂在空中2~3 m，空气流动相对稳定处，以防止污物进入主机，同时在测量过程中可减少空气流动对测量结果的影响）；④连接电缆与IRGA头部圆形IRGA端口上的红色圆点和IRGA分析器上的红色选点对齐时插进，且能听到响声，注意：插头一定要推到底，不能留有空隙；⑤安装CO2钢瓶（测光合和CO2响应曲线时才安装，或实验必需）将CO2小钢瓶装入套筒，顺时针旋转，直到感觉保护罩接触到了小钢瓶，稍微加力便导致钢瓶被刺穿，这时需要快速旋紧，防止CO2泄露，注意：O形圈后将套筒旋紧，每用完1盒（25个钢瓶）更换1次油滤；⑥切记分析器各部件：光量子传感器，紫色插头处，叶温热电偶，2个黄色：匹配阀，如果使用CF卡存数据，则插入主机后面固定小槽内。
