电子测量试B卷标准答案

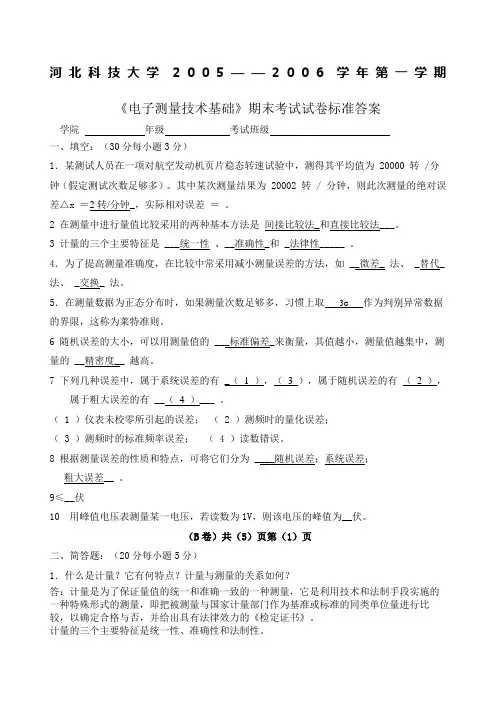

河北科技大学2005——2006学年第一学期《电子测量技术基础》期末考试试卷标准答案学院年级考试班级

一、填空：（30分每小题3分）

1．某测试人员在一项对航空发动机页片稳态转速试验中，测得其平均值为 20000 转 /分钟（假定测试次数足够多）。其中某次测量结果为 20002 转 / 分钟，则此次测量的绝对误差△x ＝2转/分钟_，实际相对误差＝％。

2 在测量中进行量值比较采用的两种基本方法是间接比较法_和直接比较法___。

3 计量的三个主要特征是 ___统一性、__准确性_和 _法律性_____ 。

4．为了提高测量准确度，在比较中常采用减小测量误差的方法，如 __微差_ 法、_替代_ 法、 _交换_ 法。

5．在测量数据为正态分布时，如果测量次数足够多，习惯上取3σ作为判别异常数据的界限，这称为莱特准则。

6 随机误差的大小，可以用测量值的 ___标准偏差_来衡量，其值越小，测量值越集中，测量的 __精密度__ 越高。

7 下列几种误差中，属于系统误差的有 _（ 1 ），（ 3 ），属于随机误差的有（ 2 ），

属于粗大误差的有 __（ 4 ）___ 。

（ 1 ）仪表未校零所引起的误差；（ 2 ）测频时的量化误差；

（ 3 ）测频时的标准频率误差；（ 4 ）读数错误。

8 根据测量误差的性质和特点，可将它们分为 ____随机误差；系统误差；

粗大误差__ 。

9．用一只级50V的电压表测量直流电压，产生的绝对误差≤伏

10 用峰值电压表测量某一电压，若读数为1V，则该电压的峰值为伏。

二、简答题：（20分每小题5分）

1．什么是计量它有何特点计量与测量的关系如何

答：计量是为了保证量值的统一和准确一致的一种测量，它是利用技术和法制手段实施的一种特殊形式的测量，即把被测量与国家计量部门作为基准或标准的同类单位量进行比较，以确定合格与否，并给出具有法律效力的《检定证书》。

计量的三个主要特征是统一性、准确性和法制性。

由于测量发展的客观需要出现了计量，测量数据的准确可靠，需要计量予以保证，计量是测量的基础和依据，没有计量，也谈不上测量。测量又是计量联系实际应用的重要途径，可以说没有测量，计量也将失去价值。计量和测量相互配合，相辅相成。

2．系统误差的特点及消弱方法

答：特点：只要测量条件不变，误差即为确切的数值，用多次测量取平均值的办法不能消除。而当条件改变时，系统误差也随之遵循某确定的规律变化，具有重复性。

消弱办法：

（1）零示法（2）替代法（3）补偿法（4）对照法（5）微差法（6）交叉读数法（7）利用修正值或修正因数加以消除（8）随机化处理（9）智能仪器中系统误差的消除

3．示波管的组成及其各部分作用

答：示波管是由电子枪、电子偏转系统和荧光屏三部分组成，其用途是将电信号转变成光信号并在荧光屏上显示。

电子枪：发射电子并形成很细的高速电子束

电子偏转系统：是由X方向和Y方向两对偏转板组成，其作用是决定电子束的怎样偏转

荧光屏：显示偏转电信号的波形

4电子示波器时基发生器是有哪几部分电路组成并简要说明其作用

答：时基发生器由时基闸门、扫描发生器、电压比较器和释抑电路组成。

（1）时基闸门电路是一个典型的施密特电路，它是双稳态触发电路，当触发脉冲在t1时刻到来，电路翻转，输出高电平，使得扫描电压发生器开始工作。

（2）扫描电压产生器是一个密勒积分器，它能产生高线性度的锯齿波电压。（3）电压比较器将送入的电压U o 与参考电压U0< U r ，进行比较。

（4）释抑电路的作用是用来保证每次扫描都开始在同样的起始电平上。

四、计算题（30分）

1．检定量程为100μA的2级电流表，在50μA刻度上标准表读数为49μA，问此电流表是否合格（10分）

解： x

0 =49μA x=50μA x

m

=100μA

则此表在 50μA点是合格的。要判断该电流表是否合格，应该在整个量程内取足够多的点进行检定。

2．用数字电压表测得一组电压值如下表：

判断有无坏值，写出测量报告值（20分） 解：（1）求出算术平均值 ＝

(2)计算 ，并列于表中。

(3)计算标准差(估计值)

(4)按照 判断有无 查表中各 均小于 ,没有坏值。

(5)对

作图，图中无明显累进性或周期性系统误差。 (6)计算算术平均值标准差（估计值）

≈0．0126 (7)写出测量结果表达式：

i υ0401.0110111101

212≈-=-=∑∑==i i n i i n υυσσ3=∆.120303=>συi i υ10/σσ=x V x x x 04.040.203±=±'=σx i υ∆

一、名词解释（20分每小题5分）

1．电子测量：电子测量是泛指以电子技术为基本手段的一种测量技术。

2．等精度测量：在保持测量条件不变的情况下对同一被测量进行的多次测量过程称作等精度测量。

3．系统误差：在多次等精度测量同一量值时，误差的绝对值和符号保持不变，或当条件改变时按某种规律变化的误差称为系统误差。

4．频率稳定度：频率稳定度是指其他外界条件恒定不变的情况下，在规定时间内，信号发生器输出频率相对于预调值变化的大小。
