(人教版)九年级物理第十八章《电功率》综合练习 (1527)

人教版九年级物理第十八单元《电功率》综合检测题（含答案）[测试范围:第十八章时间:40分钟分值:100分]一、选择题(每题3分,共33分)1.如图所示为几种常见的用电器,其中额定功率最接近800 W的用电器是 ()2.如图所示电路中,闭合开关,发现甲灯不发光,乙灯发光。

经检查,电路连接正确,两只灯泡都完好无损。

则甲灯不发光的原因最有可能是()A.甲灯的实际功率较大B.甲灯两端的电压远小于乙灯两端的电压C.通过甲灯的电流远大于通过乙灯的电流D.甲灯的实际功率太小3.在相同时间内,电流通过电阻丝甲产生的热量比通过电阻丝乙产生的热量多,则下列说法中正确的是()A.甲的电阻一定大于乙的电阻B.甲两端的电压一定大于乙两端的电压C.甲中的电流一定大于乙中的电流D.甲的实际功率一定大于乙的实际功率4.如图所示,阻值为R的电阻丝,用四种方法分别接在电压为U或2U的电源上,闭合开关后,在相同时间内虚线框里的电阻丝产生的总热量最多的是()5.如图所示,闭合开关,将滑动变阻器的滑片P向上滑动时,下列说法中正确的是()A.灯泡变暗,电压表示数变大B.灯泡变亮,电压表示数不变C.电路消耗的总功率变小,电压表示数不变D.电路消耗的总功率变大,电压表示数变大6.如图所示,电源电压保持不变,闭合开关S,当滑片P向右移动时,下列说法中错误的是()A.电压表的示数变大B.电流表的示数变小C.灯L的亮度不变D.电路的总功率变小7.把标有“12 V12 W”的灯L1和“12 V 6 W”的灯L2串联起来接在电源电压为12 V的电路中,下列说法中正确的是()A.两灯均不能正常发光,但灯L1较亮B.两灯均不能正常发光,但灯L2较亮C.两灯均能正常发光D.把电源电压提高到24 V,两灯都能正常发光8.如图所示是电阻甲和乙的I-U图象,下列说法中正确的是 ()A.电阻甲和乙都是阻值不变的电阻B.当乙两端电压为2 V时,R乙=5 ΩC.甲、乙串联在电路中,当电路中电流为0.2 A时,电源电压为2 VD.甲、乙并联在电路中,当电源电压为2 V时,电路总功率为1.2 W9.为检查驾驶员是否饮酒而设计的电路如图甲所示,R为酒精气体传感器,其阻值随酒精气体浓度的变化曲线如图乙所示,R0为定值电阻,电源电压不变。

人教版九年级下册物理第十八章《电功率》测试卷（含答案）一、选择题(每题3分，共30分)1．下列用电器正常工作时，功率接近1 200 W的是( )A．白炽灯 B．空调 C．电视机 D．洗衣机2．夏天到了，相比于空调，使用电风扇更节能环保。

如图所示的是一款电风扇的“挡位”旋钮，当由2挡位调至3挡位时，能够吹出更强劲的风，则相较于2挡，下列关于3挡的说法正确的是( )A．消耗电能更多B．消耗电能更快C．消耗电能更少D．消耗电能更慢3．下列属于防止电流热效应产生危害的实例是( )A．家里使用电热水壶烧水B．利用电视机后盖的小孔散热C．家里使用电饭锅煮饭D．小佳妈妈使用电熨斗熨衣服4．a、b、c三盏灯分别标有“110 V20 W”“220 V40 W”“36 V350 W”字样，若三盏灯都正常发光，则它们的亮度情况是( )A．a灯最亮 B．b灯最亮 C．c灯最亮 D．三盏灯一样亮5．定值电阻R1标有“10 Ω 1 A”字样，R2标有“15 Ω0.6 A”字样，将R1、R2接入由一个开关和电压恒定的电源组成的电路，在保证电路安全的情况下，下列说法正确的是( )A．R1、R2并联时，通过干路的最大电流为1.6 AB．R1、R2并联时，R2的最大功率为9 WC．R1、R2串联时，电源电压最大为19 VD．R1、R2串联时，R1的最大功率为3.6 W6．如图所示的为明明家的电能表，他将新买的电水壶单独接入电路时，发现电能表的转盘在1 min内转了6 r。

下列关于电能表和电水壶的说法正确的是( )A．电能表应接在家庭电路的总开关之后B．为了不损坏电能表，明明家同时使用的用电器的总功率不能超过2 200 W C．电水壶的实际功率为600 WD．该电能表此时的读数为11 234 kW·h7．有一个定值电阻R和一只小灯泡L，流过它们的电流与其两端电压的关系如图甲所示，把它们并联在电路中，如图乙所示。

闭合开关S，这时电流表示数为0.6 A，则电源电压和小灯泡的电功率分别是( )A．2 V 0.3 W B．2 V 0.4 W C．1.5 V 1.75 W D．1.5 V 0.6 W 8．探究“小灯泡的电功率”的实验电路如图甲所示，实验中选择规格为“2.5 V”的小灯泡，得到的U－I图象如图乙所示。

九年级物理全册第十八章《电功率》练习题-人教版（含答案）专项一与电功率相关的动态电路分析1. 如图所示,电源电压保持不变,闭合开关S1和S2,灯L正常发光,则断开开关S2时( )A.电流表示数变大,灯L变亮B.电压表示数变大,灯L的实际功率变小C.电流表示数变小,灯L仍然正常发光D.电压表示数不变,电路的总功率变大2. 如图所示电路,电源电压不变,滑动变阻器的滑片移至最大阻值处,闭合开关,电流表接入电路,电示数为0.1 A,小灯泡的功率为0.3 W.移动滑片,将滑动变阻器最大阻值的13流表示数为0.2 A,小灯泡恰好正常发光,且小灯泡的功率为1 W.下列计算结果错误的是( )A.电源电压为9 VB.小灯泡正常发光时电阻为25 ΩC.滑动变阻器的最大阻值为60 ΩD.小灯泡正常发光时,滑动变阻器的功率为4 W3. 如图所示,电源电压一定,闭合S,滑动变阻器的滑片向右移动的过程中,以下说法正确的是 ( )A.电路的总功率变大,电压表示数变大B.电流表示数变小,电路的总功率变小C.滑动变阻器接入电路中的电阻变小D.电流表示数变大,电压表示数变小4. 如图所示,电源电压恒定,R0为定值电阻,闭合开关S1、S2后,将滑片P逐渐滑动到变阻器中央.电流表A和A1的示数分别用I和I1表示,电压表V的示数用U表示,当滑片P向右移动时,下列判断正确的是 ()A.I1的数值变小,U的数值变大B.I-I1的数值不变的数值变大C.UI−I1D.UI的数值变大5. [多选]如图是检测酒精浓度的测试仪原理图,图中电源电压恒定为8 V,R1为定值电阻,酒精气体传感器R2的阻值随酒精气体浓度的增大而减小.当酒精气体浓度为0时,R2=60 Ω, 此时电压表示数为2 V.以下说法正确的是 ()A.酒精气体浓度越大,电路的总功率越小B.定值电阻R1的阻值为20 ΩC.酒精气体浓度为0时,电路的总功率为0.6 WD.当电流表示数为0.2 A时,酒精气体传感器的电功率为0.8 W专项二与电功率相关的图像问题类型1 灯泡电阻类1. 把标有“6 V 3 W”的小灯泡与一只阻值为8 Ω 的电阻R并联接在电压为4 V的电路中,如图甲所示,通过小灯泡的电流与其两端电压的关系如图乙所示.则整个电路消耗的功率为 ( )A.3 WB.3.3 WC.3.6 WD.5 W2. [2021昆明中考]如图甲所示的电路中,电源电压为3 V且恒定不变,小灯泡的额定电压为2.5 V,图乙是小灯泡的I-U图像.闭合开关S后,下列判断正确的是 ( )A.滑动变阻器的滑片P向左移动,灯泡变暗B.小灯泡的电阻不随温度的改变而改变C.滑动变阻器的滑片P向右移动,电压表的示数变小D.小灯泡正常发光时,滑动变阻器的功率是0.1 W类型2 定值电阻类3. [2021 武汉中考]将四个定值电阻a、b、c、d分别接入电路.测出相应的电阻两端的电压U和通过电阻的电流I,把测得的数据在坐标系中描点,如图所示.根据图中信息判断,下列说法正确的是()A.阻值相差最大的两个电阻是a和dB.阻值相差最小的两个电阻是b和cC.电功率相差最大的两个电阻是b和dD.电功率相差最小的两个电阻是a和d4. [2021 吉林中考]如图甲所示,小灯泡的额定电压为2.5 V,开关闭合后,小灯泡正常发光,图乙是通过定值电阻R和小灯泡L的电流与电压的关系图像,则小灯泡正常发光时的电流为 A;通电10 s,定值电阻R产生的热量为 J.类型3 变阻器类5. 如图甲所示的电路中,R1是定值电阻,电流表量程为0~0.6 A,图乙是电阻箱R2的电功率与其电阻大小变化关系的部分图像,则下列说法正确的是 ()A.电源电压为6 VB.R1的阻值为20 ΩC.R2能安全连入电路中的最小电阻值为10 ΩD.R2为20 Ω时,整个电路通电10 s耗电32 J6. [2021 南京中考]图甲所示电路中,电源电压不变,R1为定值电阻,R2为滑动变阻器,闭合开关,将R2的滑片从位置1移到位置2,根据两表示数作出的U-I图像如图乙中AB所示,其中A点的数据与滑片在位置1时对应.下列判断正确的是 ()A.电源电压为3 VB.滑片移动过程中,R2接入电路的阻值变大C.电阻R1的U-I图像一定与线段AB相交D.滑片移动过程中电路的总功率先变大后变小7. [多选]如图甲所示,电源电压U恒定,R0为定值电阻,R为滑动变阻器.闭合开关S,调节滑动变阻器的滑片P,两电压表V1、V2的示数随电流表示数变化的图像如图乙所示,则( )A.图乙中“ac”段表示电压表V2的示数随电流表示数变化的图像B.电源电压U=3.0 VC.定值电阻R0=24 ΩD.调节滑片P的过程中,滑动变阻器R的最大电功率为0.375 W类型4 敏感电阻类8. 如图甲所示是某电子秤的工作原理图,电子秤的显示器由量程为0~0.6 A的电流表改装而成,秤盘与压杆质量均忽略不计,电源电压为12 V,R0=20 Ω,如图乙所示是压力传感器R的阻值随所受压力F变化的关系图像.(g取10 N/kg)(1)定值电阻R0的作用是.(2)该电子秤显示0 N时,电路中的电流为多少?(3)压力传感器的功率达到最大时,被测物体的质量为多少?(4)使用过程中,电源电压会略微降低,在这种情况下,其他条件不变时,为使该电子秤的称量范围不变,应在电路的适当位置(填“串联”或“并联”)一个阻值合适的电阻,请简要说明理由:.参考答案专项一 与电功率相关的动态电路分析1.C 由电路图可知,闭合开关S 1和S 2时,定值电阻R 与灯泡L 并联,电压表测电源两端的电压,电流表测干路电流.当断开开关S 2时,电路为灯泡L 的简单电路,电压表测电源两端的电压,电流表测通过灯泡L 的电流,因电源电压保持不变,所以,电压表的示数不变,故B 错误;因并联电路中各支路独立工作、互不影响,所以,通过灯泡L 的电流不变,灯L 仍然正常发光,故A 错误;因并联电路中干路电流等于各支路电流之和,所以,电路的总电流变小,即电流表的示数变小,故C 正确;由P=UI 可知,电路的总功率减小,故D 错误.故选C.2.D 由题图可知,小灯泡与滑动变阻器串联,电压表测小灯泡两端的电压,电流表测电路的电流;滑动变阻器滑片移至最大阻值处,闭合开关,电流表示数为0.1 A,小灯泡的功率为0.3 W,由P=UI 可得,此时小灯泡两端的电压U 1=P 1I 1=0.3W0.1 A=3 V,则电源电压U =U 1+I 1×R滑=3 V+0.1 A×R 滑①;移动滑片,将滑动变阻器最大阻值的13接入电路时,电流表示数为0.2A,小灯泡恰好正常发光,功率为1 W,由P=UI 可得,此时小灯泡两端的电压U 2=P2I 2=1 W0.2 A =5 V,则电源电压U=U 2+I 2×13×R 滑=5 V+0.2 A×13R 滑②;联立①②解得,R 滑=60 Ω,U =9 V,A 、C 正确,不符合题意.由I=U R 可得,灯泡正常发光时的电阻R L =U 2I 2=5 V0.2 A =25 Ω,B 正确,不符合题意.小灯泡正常发光时,滑动变阻器两端的电压U 滑=U-U 2=9 V-5 V=4 V,则此时滑动变阻器的功率P 滑=U 滑I 滑=U 滑I 2=4 V×0.2 A=0.8 W,D 错误,符合题意. 3.B4.B 开关均闭合后,滑动变阻器和R 0并联,电压表测量电源电压,电流表A 1测量通过滑动变阻器的电流,电流表A 测量干路中的电流.当滑片P 向右移动时,滑动变阻器接入电路的电阻变大,电流表A 1的示数变小,但电压表示数不变,仍为电源电压,A 错误;I-I 1的数值为通过定值电阻R 0的电流,由于并联电路中各支路互不影响,故通过R 0的电流数值不变,B 项正确;UI−I 1为定值电阻R 0的阻值,数值不变,C 错误;I 1变小,则干路中的电流I 变小,故UI 的数值变小,D 错误.5.BD 由题图可知,R 1、R 2串联,电压表测R 1两端的电压,电流表测电路中的电流.酒精气体浓度越大,R 2的阻值越小,串联电路的总电阻越小,由欧姆定律知,电路中的电流越大,由P=UI 得,电路的总功率越大,A 错误;当酒精气体浓度为0时,R 2=60 Ω,此时电压表示数为U 1=2 V,根据串联电路的电压规律,可知R 2两端的电压为U 2=8 V -2 V =6 V,根据串联电路的分压规律R 1R 2=U 1U 2得,R 1=20 Ω,B 正确;酒精气体浓度为0时,此时电路中的总电阻为R=R1+R2=20 Ω+60 Ω=80 Ω,电路的总功率为P=U2R =(8V)280Ω=0.8 W,C错误;当电流表的示数为0.2 A时,酒精气体传感器接入电路的电阻R'2=UI -R1=8V0.2A-20 Ω=20 Ω,此时酒精气体传感器的电功率为P'=I2R'2=(0.2 A)2×20 Ω=0.8 W,D正确.专项二与电功率相关的图像问题1.C 由题图乙可知,当电压为4 V时,通过小灯泡的电流为I1=0.4 A;通过电阻R的电流I2=UR =4V8Ω=0.5 A,电路总电流I=I1+I2=0.4 A+0.5 A=0.9 A,则整个电路消耗的功率为P=UI=4V×0.9 A=3.6 W.2.D 由题图甲可知,闭合开关S后,灯泡L与变阻器R串联,电压表测滑动变阻器两端的电压,电流表测电路中的电流.滑片P向左移动时,滑动变阻器接入电路的阻值变小,电路的总电阻变小,电路中的电流变大,灯泡的实际功率变大,灯泡变亮,故A错误;由于小灯泡的I-U图像不是一条过原点的直线,即通过小灯泡的电流与小灯泡两端的电压不成正比,故小灯泡的电阻随温度的变化而变化,故B错误;滑片P向右移动时,滑动变阻器接入电路的阻值变大,根据串联电路的分压规律可知,滑动变阻器两端电压变大,即电压表示数变大,故C错误;当小灯泡两端的电压U L=2.5 V时,小灯泡正常发光,由图像可知小灯泡的额定电流I L=0.2 A,根据串联电路中的电压规律可知,此时滑动变阻器两端的电压U滑=U-U L=3V-2.5 V=0.5 V,又由于串联电路中的电流处处相等,所以通过滑动变阻器的电流I滑=I L=0.2 A,此时滑动变阻器的功率P滑=U滑I滑=0.5 V×0.2 A=0.1 W,故D正确.3.C 设d点坐标为(I0,U0),则a点坐标为(I0,3U0),b点坐标为(3I0,3U0),c点坐标为(3I0,U0),由R=UI 可知,R a=3U0I0,R b=3U03I0=U0I0,R c=U03I0,R d=U0I0,故阻值相差最大的两个电阻是a和c,阻值相差最小的两个电阻是b和d;又由P=UI可知,P a=3U0I0,P b=3U0×3I0=9U0I0,P c=U0×3I0=3U0I0,P d=U0I0,故电功率相差最大的两个电阻是b和d,电功率相差最小的两个电阻是a和c.综上所述,C正确,A、B、D错误.4. 0.2 2解析：小灯泡的额定电压为2.5 V,由题图乙可知,小灯泡正常发光时的电流I额=0.2 A;定值电阻R的阻值R=U RI R =2V0.4A=5 Ω.由于定值电阻R与灯泡L串联,串联电路中电流处处相等,故通过R的电流I=I额=0.2 A,则通电10 s定值电阻R产生的热量Q=I2Rt=(0.2 A)2×5 Ω×10 s=2 J.5.C 由题图甲可知,闭合开关后,定值电阻R1与电阻箱R2串联,电流表测电路中的电流.根据P=I2R,并结合题图乙可得,3.5 W=I12×14 Ω,解得I1=√3.5W14Ω=0.5 A,同理可得 3.2W=I22×20 Ω,解得I2=√3.2W20Ω=0.4 A,即当R2的阻值分别为14 Ω、20 Ω时,对应的电路中的电流分别为0.5 A、0.4 A,由欧姆定律可知,电源电压U=(R1+14 Ω)×0.5 A=(R1+20 Ω)×0.4 A,解得R1=10 Ω,U=12 V,A、B错;当电流表的示数最大时,电路中的总电阻最小,R总min=UI max =12V0.6A=20 Ω,此时电阻箱R2连入电路中的电阻最小,R2min=R总min-R1=20 Ω-10Ω=10 Ω,C正确;当R2为20 Ω 时,电路中的总电阻R总=10 Ω+20 Ω=30 Ω,则整个电路通电10 s消耗的电能W=U 2R 总t=(12V)230Ω×10 s=48 J,D错.6.C 闭合开关,R1、R2串联,电流表测电路中的电流,电压表测变阻器R2两端的电压.当滑片在位置1时,由题图乙可知,R2两端电压为2 V,电路中的电流为0.1 A,设电源电压为U,则U-2 V=0.1 A×R1①;当滑片在位置2时,由题图乙可知,R2两端电压为1 V,电路中的电流为0.3 A,则U-1 V=0.3 A×R1②.联立①②解得U=2.5 V,R1=5 Ω,故选项A错误.滑片是从位置1移到位置2的,此过程中R2两端的电压逐渐减小,根据串联电路的分压规律可知,变阻器接入电路的阻值在变小,选项B错误;电路中的电流为0.1 A时,R1两端的电压为0.1 A×5 Ω=0.5 V,电路中的电流为0.3 A时,R1两端的电压为0.3 A×5 Ω=1.5 V,故R1的U-I图像过(0.1 A,0.5 V)、(0.3 A,1.5 V)两点,在题图乙中作出R1的U-I图像,可以发现电阻R1的U-I图像一定与线段AB相交,选项C正确;滑片从位置1移到位置2的过程中,由题图乙可知,电路中的电流在不断增大,由P=UI可知,电路的总功率不断增大,选项D错误.7.ABD 闭合开关S,定值电阻R0与滑动变阻器R串联,电压表V1测量R0两端的电压,电压表V2测量滑动变阻器两端的电压.当滑动变阻器的滑片向左移动时,滑动变阻器接入电路的阻值变小,电路中的总电阻变小,电流变大,R0两端的电压增大,滑动变阻器两端的电压减小,故电压表V2的示数随电流表示数的增大而减小,题图乙中,“ac”段表示的是电压表V2的示数随电流表示数变化的图像,A正确;当滑片在最右端时,电路中的电流最小,为 0.1 A,电压表V1和V2的示数分别为0.6 V和2.4 V,故电源电压U=0.6 V+2.4 V=3.0 V,B正确;R0=0.6V0.1A=6 Ω,C错;滑动变阻器的电功率P=U R I=(U-IR0)I=-R0I2+UI,故当I=U2R0=3.0V2×6Ω=0.25 A时,P最大,P max=-6 Ω×(0.25 A)2+3.0 V×0.25 A=0.375 W,D正确.8.(1)保护电路(2)压力传感器所受压力为零时,由图乙可知压力传感器的阻值为100 Ω,此时R总=20 Ω+100 Ω=120 Ω,I=UR总=12V120Ω=0.1 A.(3)压力传感器的功率P=UI1-I12R0,根据数学知识可得,当电流I1=U2R0=12V2×20Ω=0.3 A时,压力传感器的功率最大,此时R=R0=20Ω,由题图乙可知,压力传感器受到的压力为120 N,被测物体的质量m=Gg =Fg=120N10N/kg=12 kg.(4)并联电源电压略微降低,为使电子秤的称量范围不变,要保证压力F相同时,对应的电路电流不变,应减小电路中的总电阻,所以应在电路的适当位置并联一个阻值合适的电阻。

第十八章专题训练多挡位电热器综合计算1．如图甲所示是一款加热型榨汁机，图乙是它的内部电路结构示意图，其中R1、R2均为发热电阻丝，接通电动机可以进行榨汁；关闭电动机接通电阻丝可以进行加热或者保温：榨汁机的部分参数如表所示，求:（1）仅榨汁时，正常工作10s电路消耗的电能?（2）若R2=400Ω，则加热功率为多少?（3）傍晚用电高峰时，小红关闭家里所有用电器，只让榨汁机以加热档工作，发现在5min 内电能表的转盘转了50转，电能表的铭牌如图丙所示，则用电高峰时家庭电路的实际电压为多少?（不考虑电阻值随温度的变化）榨汁机部分参数表额定电压220V加热功率？保温功率121W榨汁功率88W容量400ml2．如图甲为某型号电热水壶，它具有加热、保温、电动出水及干烧断电功能。

其简化电路如图乙所示。

S1是壶底温控开关，通常闭合，当壶底发热盘的温度达到120℃自动断开。

S2是壶壁温控开关，按下时对水加热，水烧开后自动断开，电热水瓶处于保温状态。

S3是电动出水开关，按下时闭合，电磁泵（类似于电动机）将水抽出。

已知电热水壶保温功率为50 W，加热功率为1150W。

（1）电热水壶处于保温状态且不抽水时，接入电路的电阻是多少Ω？（2）电热水壶处于加热状态时，通过 R 1的电流是多少A ？（3）闭合 S 3，电磁泵正常工作时两端电压为20V ，已知 R 3阻值为 200Ω，放满一杯水约需10s ，则电磁泵正常工作10s 消耗的电能约为多少J ？3．图甲所示为某电暖器的简化原理图，其中R 1、R 2是两个相同的电热丝，单个电热丝的电流与电压的关系图像如图乙所示。

已知电源电压为220V ，每个电热丝的额定电压均为220V ，现要在某卧室使用该电暖器，卧室的容积为50m 3，空气的比热容为1.0×103J/（kg·），空气密度为=1.2kg/m 3，假设卧室封闭，请根据图像及以上信息解答下列问题。

（1）每个电热丝正常工作时的电阻及额定功率是多少?（2）只闭合S 2时，流过电热丝的电流为多少?此时电暖器消耗的总功率为多少?（3）只闭合S 1和S 3，让电暖器工作15min ，卧室内的温度升高了10，电暖器的加热效率是多少?℃℃4．如图甲所示是某家用多功能电炖锅，深受消费者认可和青睐。

第18章电功率练习题2024—2025学年物理人教版一、选择题。

1、在“测量小灯泡的电功率”的实验中，除了需要电源、开关、导线外，还应有下列哪组器材？（）A．电流表、滑动变阻器、一个小灯泡B．电压表、滑动变阻器、几个小灯泡C．电流表、电压表、滑动变阻器、几个小灯泡D．电流表、电压表、几个定值电阻、几个小灯泡2、如图所示是测定小灯泡电功率的实验电路,电路连接正确后闭合开关,发现灯不亮,电流表指针稍有偏转,电压表指针几乎不动,产生这一现象的原因可能是( )A.灯泡断路B.滑动变阻器短路C.灯丝电阻值过大D.滑动变阻器连入电路阻值过大3、将规格都是“220 V180 W”的一台电冰箱、一台电脑和一床电热毯，分别接入同一家庭电路中，若通电时间相同，则下列说法正确的是( )A．电冰箱产生的热量最多B．电脑产生的热量最多C．电热毯产生的热量最多D．三者产生的热量一样多4、做“测定小灯泡的电功率”实验，正确连接好电路，闭合开关时记录了第1组数据，当小灯泡正常发光时记录了第2组数据，把滑片移到某端点时小灯泡闪亮了一下，然后熄灭，并记录了第3组数据，如下表所示，则下列判断错误的是（）实验次数电压表示数电流表示数灯泡亮暗程度1 1.3V 0.16A 暗2 2.5V 0.26A 正常发光3 4.5V 0A 不发光A.他所用小灯泡的额定电压为2.5VB.他所用小灯泡的额定功率为0.65WC.电路的故障可能是小灯泡短路D.他所用电源的电压为4.5V5、灯泡的亮度大小说明了灯泡的（）A．额定功率的大小B．两端电压的大小C．实际功率的大小D．通过电流的大小6、如图所示，把标有“9V 5.4W”和“6V 2W”字样的甲、乙两个小灯泡连接在电路中，且灯丝电阻不变，电表①②③可能是电流表或电压表。

要求：在闭合开关S 后，两灯泡均能发光，则下列判断中正确的是（）A．①②为电流表，③为电压表，甲灯的功率比乙灯大B．①③为电流表，②为电压表，甲灯的功率比乙灯小C．①②为电压表，③为电流表，乙灯的功率比甲灯小D．①③为电压表，②为电流表，乙灯的功率比甲灯大7、如图1在“测量小灯泡的额定功率”实验中，灯泡额定电压为6V，额定功率在7～12W之间，电路连接正确且电流表和电压表的量程在连接中也做出正确的选择，实验中当将变阻器的滑片滑到某处时两表的示数如图2所示，则（）A．灯泡的额定功率为7.5W B．在1V时灯泡的功率为7.5WC．在5V时灯泡的功率为7.5W D．在5V时灯泡的功率为1.5W8、如图甲所示，电源两端电压为12V并保持不变，1R是滑动变阻器，2R是定值电阻，当开关S闭合后，逐渐改变滑动变阻器接入电路的电阻值，根据电压表与电流表的示数，绘制的图象如图乙所示。

第十八章 专题训练 电功率综合计算1.小泽家有一新型的电热足浴器．其铭牌上的部分信息如下．（1）求电热足浴器正常工作时的电阻．（2）用这个足浴器将5 kg 的水从20℃加热到40℃，求水吸收的热量．[水的比热容为4.2×103 J /(kg ·℃)]（3）若此足浴器在额定电压下使用，需500 s 才能将（2）问中的水从20℃加热到40℃，求这个电热足浴器的加热效率．（计算结果精确到0.1%）（4）小泽家安装的电能表如图所示．某次小泽断开家中的其他用电器，让电热足浴器单独工作，在1 min 内电能表的转盘转过50 r ，求此时该足浴器两端的实际电压．（电热足浴器阻值不随温度变化而变化）2.图甲为某款新型电饭煲，额定电压为220 V ，它采用了“聪明火”技术，智能化地控制不同时间段的烹饪温度，以得到食物最佳的营养和口感．图乙为其电路原理图，R 1和R 2为电阻不变的电热丝，S 是自动控制开关．将电饭煲接入220 V 电路中，在电饭煲工作的30 min内，它消耗的电功率随时间的变化如图丙所示．求：额定电压220 V 额定功率1210 W 容积7 L（1）5～10 min，电饭煲的功率．（2）20～30 min，电饭煲产生的总热量．3.有一台热水器有高温、中温、低温三个挡位，内部简化电路如图所示，R1和R2均为电热丝．R1＝88 Ω，R2＝22 Ω．（1）如何控制S1和S2，使热水器处于高温挡．（2）求低温挡正常工作5 min电热丝产生的热量．（3）求中温挡正常工作时热水器的功率．4.如图甲所示为小强家的多功能烘干机，该机有干衣、烘物等功能，图乙为主机内部简化电路图，R1R2为电热丝。

其主要参数如表丙所示。

（1）闭合S1，当S2拨至______时（选填“1、2”或“2、3”或“3、4”），该烘干机处于低热风挡。

（2）求电阻R2的阻值。

（3）小强发现家里的电能表上的一个参数上有污点看不清，某次他只让该烘干机单独工作时，发现高热风挡工作2min内电能表（图丁）的转盘正好转过72圈，则这个参数是多少？这2min内，电热丝R1产生的热量是多少？5.如图甲是电热水龙头，“即开即热、冷热兼用”．如图乙是它的电路原理图，R1、R2为电热丝，其中R2=48.4Ω，通过旋转手柄带动开关S在1、2、3之间接通对应的电路，从而实现冷水、温水、热水之间的切换，不考虑温度对电阻丝的影响，已知该水龙头正常工作放温水时的电功率为1000W。

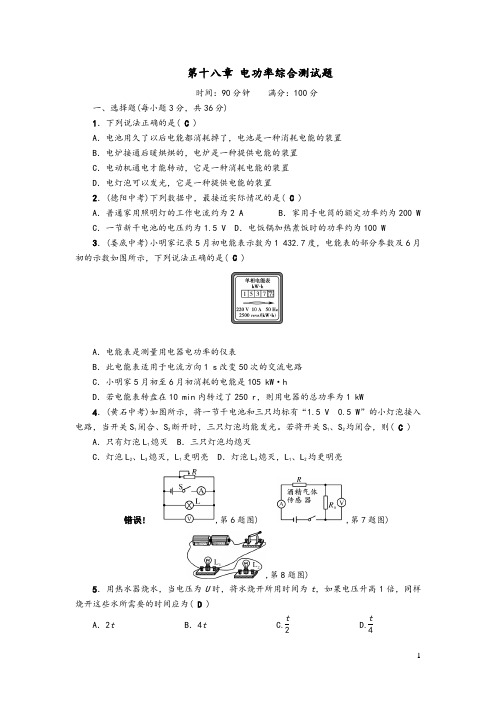

第十八章 电功率综合测试题时间：90分钟 满分：100分一、选择题(每小题3分，共36分)1．下列说法正确的是( C )A ．电池用久了以后电能都消耗掉了，电池是一种消耗电能的装置B ．电炉接通后暖烘烘的，电炉是一种提供电能的装置C ．电动机通电才能转动，它是一种消耗电能的装置D ．电灯泡可以发光，它是一种提供电能的装置2．(德阳中考)下列数据中，最接近实际情况的是( C )A ．普通家用照明灯的工作电流约为2 AB ．家用手电筒的额定功率约为200 WC ．一节新干电池的电压约为1.5 VD ．电饭锅加热煮饭时的功率约为100 W3．(娄底中考)小明家记录5月初电能表示数为1 432.7度，电能表的部分参数及6月初的示数如图所示，下列说法正确的是( C )A ．电能表是测量用电器电功率的仪表B ．此电能表适用于电流方向1 s 改变50次的交流电路C ．小明家5月初至6月初消耗的电能是105 kW·hD ．若电能表转盘在10 min 内转过了250 r ，则用电器的总功率为1 kW4．(黄石中考)如图所示，将一节干电池和三只均标有“1.5 V 0.5 W”的小灯泡接入电路，当开关S 1闭合、S 2断开时，三只灯泡均能发光。

若将开关S 1、S 2均闭合，则( C )A ．只有灯泡L 1熄灭B ．三只灯泡均熄灭C ．灯泡L 2、L 3熄灭，L 1更明亮D ．灯泡L 3熄灭，L 1、L 2均更明亮错误! ,第6题图) ,第7题图),第8题图)5．用热水器烧水，当电压为U 时，将水烧开所用时间为t ，如果电压升高1倍，同样烧开这些水所需要的时间应为( D )A ．2tB ．4t C.t 2 D.t 46．(自贡中考)如图所示的电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R的滑片向左移动，在此过程中( A )A．电流表示数变小 B．灯泡L亮度变亮C．电压表示数变大 D．电路消耗的总功率变大7．(玉林中考)如图所示是酒精浓度检测仪的简化电路图，图中R0为定值电阻、R为酒精气体传感器，R的电阻值随酒精气体浓度的增大而减小，如果驾驶员对着酒精气体传感器呼出的酒精气体浓度越大，那么( D )A．电流表示数越大，电压表示数越小 B．电流表示数越小，电压表示数越大C．电流表和电压表示数均越小 D．电流表和电压表示数均越大8．如图所示两个灯泡L1、L2阻值分别为6 Ω和10 Ω，闭合开关后的现象是( C ) A．通过两灯泡的电流I1∶I2＝3∶5 B．灯泡两端的电压U1∶U2＝3∶5C．灯泡的电功率P1∶P2＝5∶3 D．灯泡L1比L2暗9．(宁波中考)如图所示，干路上的电流I恒为1 A不变，滑动变阻器规格为“15 Ω 1 A”，小灯泡L上标有“6 V 3 W”字样。

人教版九年级物理全一册《第十八章电功率》章节练习题-带答案学校:___________班级：___________姓名：___________考号：___________一、选择题1．如图所示，下列用电器主要利用电流的热效应工作的是（）A．电热水壶B．电风扇C．洗衣机D．抽油烟机2．如图所示电路中，电源电压恒定，R1为定值电阻，R2为滑动变阻器.闭合开关S后，滑动变阻器滑片P 自a向b移动的过程中，下列说法正确的是（）A．电压表V1的示数不变B．电流表A的示数变小C．电路消耗的总功率变小D．电压表V2的示数与电流表A的示数之比变小3．将标有“2.5V 0.3A”字样的灯泡甲和“3.8V 0.3A”字样的灯泡乙，分别串联和并联后，接在电压为2.5V的电源两端，不考虑温度对灯丝电阻的影响。

下列说法中正确的是（）A．串联时，甲、乙两灯都能正常发光B．串联时，甲灯比乙灯亮C．并联时，通过甲、乙两灯的电流相等D．并联时，甲灯比乙灯亮4．如图是小英家的电能表表盘示意图，她断开其它用电器，只将电饭煲单独接入电路中正常工作1min，发现电能表转盘转过10r。

下列说法正确的是（）A．电能表是测量电流的仪表B．电能表允许通过的最大电流是10AC．电能表表盘示数为10226kW•h D．电饭煲正常工作10min，消耗电能6×105J 5．如图所示，只闭合开关S时灯L1的功率为16W；断开开关S，闭合S1、S2时，灯L1的功率为25W。

已知电源电压不变，且灯丝电阻不受温度的影响。

则L1、L2两灯灯丝电阻之比是（）A．1∶4 B．4∶3 C．3∶4 D．4∶16．图甲是一款能自动变形、万向行走的坦克玩具，其简化电路如图乙所示.该玩具的电源电压为4.5V，闭合开关后，“0.5V 0.2W”的指示灯正常发光，线圈电阻为0.5Ω的电动机正常工作，则（）A．指示灯的灯丝电阻为0.8ΩB．电动机的发热功率为1.6WC．电动机的额定功率为 0.08W D．电路的总功率为1.8W7．如图甲所示的电路中，滑动变阻器的滑片P从a端移到b端，定值电阻R1两端的电压随滑动变阻器R2阻值变化的图象如图乙所示，下列说法中错误的是（）A．电源电压为6V B．该电路的最大功率为3.6WC．P在b端时，电阻R1的功率为0.1W D．P在b端时，该电路的总功率为0.5W8．某型号电饭煲有加热和保温功能，图甲所示为其内部电路原理图，图乙是该电饭煲工作时电功率与时间的关系图像，关于电饭煲工作时下列说法中正确的是（）A．开关S接触点2时，电饭煲处于加热状态B．开关S接触点1时，电饭煲处于保温状态C．电饭煲处于加热状态时的功率是800WD．保温状态下电饭煲1min消耗200J的电能二、填空题9．如图所示电能表，表盘上标有600revs/（kW⋅h）的字样。

第十八章专题训练电功率综合计算1．如图，电路中电源电压恒定，小灯泡L的额定电压为6V，滑动变阻器R1标有“200Ω1A”，电压表量程为0～5V。

只闭合开关S2，当R1的滑片P移至最左端时，小灯泡恰好正常发光，此时电流表示数为0.5A；再闭合S1，电流表的示数变为0.8A。

求：（1）灯泡的额定功率；（2）电阻R2的阻值；（3）只闭合S1，当电路总功率最小时R1接入电路的阻值。

2．图甲是可自动调节亮度台灯的电路图。

灯泡标有“24V 12W”字样，R1为光敏电阻。

其阻值随光照强度的变化如图乙所示。

滑动变阻器R2最大阻值为30Ω。

当光照强度为E1、R2连入电路的则值为12Ω时。

灯正常发光（不计温度对灯丝电阻的影响）。

求：（1）灯泡的电阻和灯泡正常发光5分钟消耗的电能；（2）电源电压；（3）光照强度在E1~E2之间，通过调节R2，灯泡实际功率的变化范围。

（灯泡两端的电压不能超过额定电压）3．图甲是某款电熨斗，图乙是其电路原理图。

电源电压为220V ，、为发热体。

熨斗两挡功率分别为100W 和500W ，通过开关S 实现温度控制，S 闭合时为高温档。

（1）求的阻值；（2）在使用过程中，若电熨斗10min 消耗电能，请通过计算说明：在这段时间内电熨斗处于何种工作状态，并求出相应状态下的工作时间；（3）为了适应不同室温和更多衣料，小明对电路做了改进，将换成滑动变阻器，如图丙所示，、均为发热体。

假定电熨斗每秒钟散失的热量Q 跟电熨斗表面温度与环境温度的温度差关系如图丁所示。

在一个20℃的房间，要求电熨斗表面保持220℃不变，应将的阻值调为多大？4．如图甲所示电路中，电源两端电压保持不变，R 0为定值电阻，R 1为滑动变阻器。

图乙是该滑动变阻器消耗的电功率与电流关系的图像。

求：（1）该滑动变阻器的最大阻值；（2）定值电阻R 0的阻值；（3）电源电压。

1R 2R 1R 51.3210J ⨯2R 3R 1R 3R t ∆3R5．如图甲所示，实验小组的同学设计了一种测量温度的电路，已知电源电压为且保持不变，是定值电阻，是热敏电阻，其阻值随温度变化的图象如图乙所示，电路中允许通过最大电流为。

九年级物理第十八章《电功率》综合测试卷-人教版（含答案）一、选择题（本大题共12小题）1．如图所示电路的电源电压保持不变，闭合开关S后，将滑动变阻器的滑片向左移动的过程中（）A．电流表示数变小B．电压表示数不变C．两表示数之比不变D．电阻R1的功率变小2．下列用电器利用电流热效应工作的是（）A．平板电脑B．智能手机C．电视机D．电热毯3．从发电站到用电地区，通常都有一段相当长的距离。

根据焦耳定律，目前采用高压输电的方式可以减少远距离输电中的电能损失，因为这样减小了输电线中的（）A．电压B．电流C．电阻D．通电时间4．将两只分别标有“6V 3W”和“3V 3W”的小灯泡L1和L2串联接在电源电压恒为6V的电路中，设两只小灯泡电阻不变，则（）A．两只小灯泡的电阻之比R1:R2＝2:1B．两只小灯泡的实际功率之比P1:P2＝4:1C．小灯泡L1可以正常发光D．电路消耗的总功率为3W5．我国对超导体新材料的研究被收录在《改革开放先锋创新发展引擎﹣﹣中国科学院改革开放四十年》一书中，并高居榜首。

超导现象指的是某些物质在很低的温度时，如铝在﹣271.76℃以下，铅在﹣265.95℃以下，电阻就变成了0。

假如某种超导体新材料已经可以在常温下使用，你认为这种材料最适合用来做（）A．保险丝B．电炉丝C．输电导线D．灯丝6．如图所示是定值电阻R和小灯泡L的U﹣I图像，下列依据图像信息的判断正确的是（）A．当通过R的电流为0.1A时，它两端的电压为1VB．当L两端电压为2.5V时，其电阻为10ΩC．将R和L串联，若电流为0.3A，则电路消耗的总功率为0.6WD．将R和L并联，若电压为1V，则电路的总电流为0.4A7．如图所示的仪表装在家庭电路中，它是用来测量整个家庭电路中所有用电器在一段时间内消耗的（）A．电能B．电流C．电功率D．电压8．如图所示，电源电压保持12V不变，小灯泡L上标有“6V 3W”字样，滑动变阻器最大阻值R=60Ω。

第十八章综合实力检测题(时间：90分钟满分：100分)一、单项选择题(每小题3分，共30分)1．下列数据中，最接近实际状况的是( D )A．一般家用照明灯的工作电流约为2 AB．电饭锅加热挡的功率约为100 WC．家用电风扇的额定功率约为2000 WD．一节新干电池的电压约为1.5 V2．小明家上次查看电能表示数为8 5 4 3 2，本次查看时电能表示数如图所示，则下列说法正确的是( C )A.他家在这段时间内消耗的电能为903 kW·hB．电能表是测量电功率的仪表C．若只让一个标有“220 V1000 W”字样的电热水器正常工作10 min，则电能表的圆盘转了600转D．这个电能表的额定功率为2200 W3．将规格为“2.5 V0.3 A”的小灯泡L1和规格为“3.8 V0.3 A”的小灯泡L2串联接在3 V的电源上，灯泡的电阻不变，则下列推断正确的是( B )A．L1的电阻大于L2的电阻B．L1发光比L2暗C．两只灯泡都正常发光D．两只灯泡实际功率相等4．电热毯内的电阻丝断了，假如将电阻丝的两个断头接上后接着运用，电热毯的接头处很简单被烧焦，这样做很担心全，接头处的电阻常称为“接触电阻”。

下列关于“接触电阻”的推断正确的是( A )A．接触电阻较大，它与电阻丝的其他部分串联B．接触电阻较大，它与电阻丝的其他部分并联C．接触电阻较小，它与电阻丝的其他部分串联D．接触电阻较小，它与电阻丝的其他部分并联5．为了探讨热敏电阻对电路的影响，小李设计了如图所示的电路。

电源电压保持不变，R为定值电阻，R1为热敏电阻，其阻值随温度的上升而减小。

闭合开关S后，小李在热敏电阻R1上擦了一些酒精，用扇子对着它扇风时，下列说法中正确的是( A )A．电流表示数变小B．电压表示数变大C．电压表与电流表示数之比变小D．电路的总功率变大第5题图第6题图6．电源电压3 V保持不变，把标有“3 V 3 W”的灯L1和标有“3 V 1.5 W”的灯L2按如图的方式连接(灯丝电阻均不变)，当开关闭合后，则下列说法中正确的是( C ) A．灯L1消耗的实际功率是3 WB．灯L2消耗的实际功率是1.5 WC．两灯消耗的总功率是1 WD．电压表的示数与电源电压之比是1∶27．有两个电路元件A和B，流过元件的电流与其两端电压的关系如图所示，下列说法正确的是( C )A．A的电阻值为6.25 ΩB．A和B串联，电路中电流为0.4 A时，A、B的电功率之比为5∶4C．A和B并联在电压为2.5 V的电源两端，A、B的电功率之比为5∶4D.当A和B串联，两者电阻相同时，电源电压为3 V第7题图第8题图8．如图所示的电路中，电源电压保持不变，当开关S闭合，S1断开，甲、乙两个表为电流表时，R1和R2消耗的功率P1∶P2＝2∶3，当开关S和S1都闭合，甲、乙两表为电压表时，两电压表示数U甲∶U乙和R1、R2消耗的功率P1′∶P2′分别为( A )A．5∶23∶2 B．2∶34∶9C．5∶22∶3 D．2∶39∶49．在如图所示的实物电路中，电源电压恒为3 V，滑动变阻器的规格为“10 Ω 1 A”，灯泡上标有“2.5 V 1 W”的字样，闭合开关后调整滑动变阻器的滑片，在保证各元件平安的状况下，下列说法正确的是( D )A.小灯泡正常发光时的电阻为2.5 ΩB.向右移动滑片时，电压表V1的示数变小，小灯泡亮度变暗C．向右移动滑片时，电压表V2与电流表A的示数之比不变D．让小灯泡正常发光1 min，滑动变阻器产生的电热为12 J第9题图第10题图10．如图甲所示的电路中，电源电压为8 V恒定不变，R0为定值电阻，R为滑动变阻器，闭合开关S后，在滑片P滑动过程中，电压表与电流表示数的变更关系如图乙所示，依据图象信息可知，下列推断正确的是( C )A．R0的阻值为10 ΩB．R0的最小功率为0.4 WC．电路的最大总功率为3.2 WD．滑动变阻器的最大阻值为120 Ω二、填空题(每空2分，共22分)11．某充电器上标有“5 V 2 A”字样，表示充电电压是5 V，最大输出电流是2 A，充电时的能量转换是电能转化为__化学__能。

人教版九年级物理第18章电功率综合训练一、选择题1. 图中电源电压保持6 V不变，灯泡L标有“6 V 6 W”字样，开关S闭合后，在滑片P从b端向a端滑动的过程中，下列说法正确的是()A. 灯泡两端的电压不断增大B. 通过灯泡的电流不断减小C. 灯泡消耗的电功率不断减小D. 灯泡消耗的电功率恒定不变2. 图甲中的A、B分别为小灯泡和定值电阻的I－U图像，小灯泡和电阻的连接情况如图乙所示，电源电压8 V，下列说法正确的是()A. 小灯泡电阻随温度的增大而减小B. 灯泡的实际电功率为0.6 WC. 电阻的阻值为0.05 ΩD. 电阻的电功率为0.8 W3. 小明家上次查看电能表示数为，本次查看时电能表示数如图所示，则下列说法正确的是()A.他家在这段时间内消耗的电能为903 kW·hB.电能表是测量电功率的仪表C.若只让一个标有“220 V1000 W”的电热水器正常工作10 min，则电能表的转盘转了600转D.这个电能表的额定功率为2200 W4. 额定电压均为6 V的甲、乙两灯，其I-U图线如图所示。

下列说法正确的是()A.甲、乙两灯的电阻均随电压增大而减小B.甲、乙两灯的额定功率之比为4∶1C.甲、乙两灯并联接在电压为2 V的电源两端时，电阻之比为3∶2D.甲、乙两灯串联接在电压为8 V的电源两端时，实际功率之比为1∶35. 如图甲所示是小灯泡的I-U图像。

将此灯泡L与滑动变阻器R串联在电压为4.5 V的电路中(如图乙所示)，闭合开关S，移动滑片P，当小灯泡的功率为0.75 W时，下列说法正确的是()A.电流表的示数为0.2 AB.滑动变阻器R接入电路中的电阻为15 ΩC.电路消耗的总功率为1.35 WD.10 s内滑动变阻器R产生的热量为13.5 J6. 如图甲所示的电路，在滑动变阻器R2的滑片P从B向A滑动的过程中，电压表与电流表示数的变化关系如图乙所示，则下列说法正确的是()A. R1的阻值是20 ΩB.当电流表的示数是0.4 A时，R2接入电路的阻值是30 ΩC.电源电压是16 VD.该电路的最大电功率为7.2 W7. [多选]如图甲所示的电路中，电源电压保持不变，R是定值电阻，R1是一个由半导体材料制成的热敏电阻，其阻值随温度变化曲线如图乙所示．则()A. 温度升高时，电流表示数减小B. 温度降低时，电路消耗的总功率减小C. 电流表可以改装成温度计D. 电压表可以改装成温度计8. 如图甲所示，电源电压不变，R1＝15 Ω，滑动变阻器R2标有“5 Ω 1 A”字样．当R2的滑片P在b端且只闭合开关S、S1时，电流表的示数为0.3 A；当R2的滑片P在a端且同时闭合S、S1、S2时，灯泡正常发光；当R2的滑片P在b端且只闭合开关S、S2时，电压表的示数为3 V；如图乙是灯泡的电流－电压图像，下列说法正确的是()A. 当R2的滑片P在b端且只闭合开关S、S2时，灯泡的功率为1.8 WB. 电源电压3 VC. 灯泡正常发光时，灯丝电阻是5 ΩD. 只闭合开关S、S1时，电压表的示数变化范围：1.5 V～6 V二、填空题9. 如图所示，开关闭合后，滑动变阻器的滑片P从左向右滑动的过程中，灯泡的亮度将________(选填“变亮”或“变暗”)，电压表示数将________(选填“增大”、“减小”或“不变”)．10. 如图是光照测量计的内部电路，光敏电阻在受到光照射时电阻为400 Ω，无光照射时电阻为400 000 Ω，电源电压不变，光敏电阻与定值电阻R的连接方式是______联．闭合开关，光敏电阻受到光照射时电压表的读数为4 V，其电功率为______W．无光照射时电压表的读数________(选填“大于”或“小于”)4 V.11. 图中电源电压保持不变，灯泡标有“6 V 3 W”字样，当开关S闭合时，灯泡L正常发光，电流表的示数为0.8 A，则电阻R＝________Ω，通电10 s，R产生的热量为________J.12. 小明将新买的养生壶单独接入电路时，发现电能表的转盘1 min转了6转，表盘上的参数如图所示．该养生壶在这段时间内消耗电能为________kW·h.它的实际功率是________W.13. 小明家电能表上月底的示数为，本月底的示数如图所示，他家本月消耗电能kW·h。

可编辑修改精选全文完整版九年级物理第十八章《电功率》单元综合复习练习题（含答案）一、单项选择题1．标有“110V25W”“110V40W”、“36V40W”、“36V60W”四种规格的灯泡，若都在正常工作，其中最暗的灯是（）A．“36V60W”B．“110V40W”C．“36V40W”D．“110V25W”2．下列有关数据符合实际的是（）A．家用电饭锅正常工作时的电流约为4AB．家用冷暖空调的功率约为200WC．一个机械经改进后其效率可达100%D．一名中学生从一楼登上三楼克服自身重力做的功约为300J3．如图所示，关于灯泡变亮的说法中正确的是（）A．M连E接线柱，闭合开关，滑动变阻器滑片向右移B．M连F接线柱，闭合开关，滑动变阻器滑片向右移C．M连E接线柱，闭合开关，滑动变阻器滑片向左移D．M连F接线柱，闭合开关，滑动变阻器滑片向左移4．如图所示电路，电源电压恒为6V，电流表量程为0~0.6A，电压表量程为0~3V，滑动变阻器R规格为“20Ω1A”，定值电阻R0的规格为“10Ω0.5A”。

为了保证电路安全，闭合开关后在滑动变阻器滑片移动过程中，下列说法正确的是（）A．变阻器R接入电路阻值变化范围为2Ω~20ΩB．电流表示数允许变化范围是0.2A~0.5AC．电路消耗的最小电功率为1.2WD．电阻R0消耗的最小电功率为0.9W5．中国力争在2030年前实现“碳达峰”。

为了践行绿色低碳发展，我市推行纯电动汽车（如图）。

汽车蓄电池充电过程中将（）A．机械能转化为电能B．电能转化为机械能C．电能转化为化学能D．化学能转化为电能6．用如图所示的实验装置探究“电流通过导体时产生的热量与什么因素有关”。

以下说法中不正确的是（）A．观察温度计的示数比较电流产生的热量B．该实验装置可以探究通电时间一定时，导体产生的热量与电阻的关系C．该实验装置还可以探究通电时间一定时，导体产生的热量与电流的关系D．甲、乙两瓶中可以装质量相同的不同液体7．如图是小王家的电能表，下列说法正确的是（）A．电能表的读数为56378kW·hB．这个电能表正常工作的电压为380VC．这个电能表要在20A的电流下才能正常工作D．小王家用电器每消耗1度电，电能表指示灯闪烁1600次8．小灯泡L和定值电阻R接在如图甲所示的电路中，其两者的I-U关系图象如图乙所示，下列说法中正确的是（）A．图乙中曲线A表示电阻R的I-U关系图象B．当电源电压为4V时，电流表示数为0.5AC．当电源电压为4V时，小灯泡L的实际功率为1.6WD．如果将小灯泡L和电阻R串联接在电压为10V的电源两端，电路消耗的总功率为2W 9．一个电阻在电压为U，电流为I时，消耗的电功率为P，则（）A．当电压为2U时，其消耗的电功率为2PB．当电流为2I时，其消耗的电功率为2PC．当电流为1.5I时，其消耗的电功率为2.25PD．当它消耗的电能增加时，它的功率一定增大10．如图所示，将定值电阻R1、R2按甲、乙两图接在电压不同的电路中，已知两图中R1两端的电压相等，乙图中流过R1、R2的电流之比为2：1。

九年级物理全一册第十八章《电功率》综合检测卷-人教版（含答案）时间：60分钟总分：100分一、选择题(每小题4分,共20分)1. 小明家上次查看电能表示数为 ,本次查看时电能表读数如图所示,则下列说法正确的是( )A.他家在这段时间内消耗的电能为903 kW·hB.电能表是测量电功率的仪表C.若只让一个标有“220 V 1 000 W”的电热水器正常工作10 min,则电能表的铝盘转600转D.这个电能表的额定功率为2 200 W2. 根据额定电压为 2.5 V的小灯泡的I-U图像(如图所示)分析,下列结论正确的是( )A.当小灯泡两端的电压为0 V时,其电阻为0 ΩB.当通过小灯泡的电流为0.1 A时,其实际功率为0.1 WC.通过小灯泡的电流与其两端的电压成正比D.小灯泡的额定功率为0.625 W3. 将规格为“2.5 V0.3 A”的小灯泡L1和规格为“3.8 V0.3 A”的小灯泡L2串联,接在3 V的电源上,忽略灯丝电阻随温度的变化,下列判断正确的是 ( )A.L1的电阻大于L2的电阻B.L1的亮度比L2的亮度更小C.两只灯泡都正常发光D.两只灯泡实际功率相等4. 在如图甲所示的电路中,分别把定值电阻R1、R2(R1>R2)接入A、B之间进行实验,并根据电流表和电压表示数画出A、B之间电阻的P-U图像,如图乙所示.如果把R1和R2并联后接入A、B之间进行实验,同理,可以在图乙中画出A、B之间电阻的P-U图像③.则图像①所对应的电阻和图像③所在的区域分别是 ( )A.R1和ⅠB.R1和ⅢC.R2和ⅠD.R2和Ⅲ5. 如图,电源电压恒为4.5 V, 的量程为“0~0.6 A”, 的量程为“0~3 V”,灯泡上标有“2.5 V 1.25 W”(不考虑灯丝电阻变化),滑动变阻器R的规格为“20 Ω 1 A”.闭合开关,在保证电路安全的情况下,移动滑片P的过程中( )A. 的示数最大为0.6 AB.灯泡的最小功率为0.12 WC.电路的最大总功率为2.7 WD.滑动变阻器接入电路的最小电阻为4 Ω二、填空题(每空2分,共20分)6. 如图所示,电热水壶上标有“220 V 1 800 W”,小明发现烧水过程中热水壶的发热体部分很快变热,但连接的电线却不怎么热,这是因为导线的电阻比发热体的电阻.在额定电压下,烧开一壶水用时3 min 20 s,这段时间内电热水壶发热体产生的热量为J.7. 某手机电池的容量为4 200 mA·h,电压为3.7 V.用一个标有“输出5 V 4 A”的快速充电器,将手机电池从零电量充满,充电效率为84%,需要min.快充充电线比普通手机充电线要粗一些,这是因为正常工作时,通过快充充电线的较大. 8. 如图,灯L标有“4 V 2 W”,R=20 Ω,闭合开关S时,灯L正常发光(灯丝的电阻不受温度影响),电流表示数为A,通电1 min 电路中产生的热量为J.9. 灯A标有“220 V100 W”字样,灯B标有“220 V25 W”字样,设它们的电阻不随温度的变化而变化,如果将它们串联起来,接在220 V的电路中,A灯两端的电压为V,A与B的电功率之和为W.10. 如图甲所示的电路中,电源电压保持不变,闭合开关S,滑动变阻器的滑片P从a端移动到b端的整个过程中,电流表示数I与电压表示数U的关系图像如图乙所示.则定值电阻R1的阻值为Ω;当变阻器的滑片P处于a端时,定值电阻R1的电功率为W.三、实验探究题(第11小题9分,第12小题14分,第13小题14分,共37分)11. 某科学小组对电流通过导体产生热的多少与哪些因素有关进行了研究.装置如图,甲、乙两个烧瓶内装满煤油,瓶塞上各插1根玻璃管,瓶内各装1根阻值不同的电阻丝R R乙.甲和猜想一:通电时间相同时,电热跟电流的大小有关,电流越大电热越多.猜想二:通电时间相同时,电热跟导体的电阻大小有关,电阻越大电热越多.为验证猜想一,设计以下方案:①将电阻丝R甲和R乙串联在电路中,标出2根玻璃管内液面的位置,闭合开关记下电流表的读数I1,经过一段时间后标出2根玻璃管内液面的位置;②断开开关,当2根玻璃管中的液面降到原来的高度后,减小滑动变阻器接入电路的阻值,闭合开关,记下电流表的读数I2,经过相同时间后标出2根玻璃管内液面的位置.请回答下列问题:(1)为使实验现象明显,经常会采用转换或放大的思想,为比较电热丝产生热量的多少,实验中体现这些思想的设计有(写出一条即可).(2)为验证猜想一,必须比较同一个烧瓶中前后两次玻璃管内液面上升的高度,原因是.(3)科学研究倡导有依据的猜想,请说出生活中支持猜想二的一个实例: .12. 在“探究小灯泡在不同电压下工作时的电功率是否相同”实验中,实验室提供了如下器材:电源(电压U恒为8 V),滑动变阻器(规格为“20 Ω 2 A”),小灯泡(额定电压U额= 2.5 V,额定功率小于1.2 W),两个阻值分别为10 Ω、20 Ω的定值电阻(定值电阻用R0表示).(1)为使小灯泡两端电压有一较大的调节范围,小聪设计了如图甲所示的电路,请用笔画线代替导线,完成图乙中实物电路的连接.(2)正确连接电路后,进行实验,记录的数据如下表所示.当电压表示数为2.5 V时,电流表示数如图丙所示,小灯泡的额定功率为W.(3)分析表中数据可得出结论:小灯泡工作时,电功率随电压的增大而.根据数据还可判断出,小聪在实验中选用的是R0= Ω的定值电阻.(4)完成实验后,爱动脑筋的小聪又想出一种测量小灯泡额定功率的方法,设计了如图丁所示的电路,所用电压表量程为“0~15 V”,请将以下实验步骤补充完整.①检查电路无误后,闭合开关S,将开关S1拨至“1”,调节滑动变阻器滑片直至电压表示数为;②滑片不动,再将开关S1拨至“2”,读出电压表示数为U0;③小灯泡的额定功率:P额= .(用U额、U0、R0表示)若步骤②中,在将开关S1拨至“2”时,不小心将滑片向右移动了少许,其他操作正确,则测出的小灯泡额定功率(填“偏大”或“偏小”).13. “西电东送”是将我国西部发电厂发出的电传输到我国东部.由发电厂输出的电功率是一定的,它取决于发电机组的发电能力.根据P=UI中发电机的功率不变效应,若提高输电线路中的电压U,那么线路中的电流I一定会减小;反之亦然.输电线路的电能损耗主要是输电线的电流热效应,输电线损失的热功率P=I2R,所以采用的输电线的电阻要尽量小.如果线路中电流降低到原来的12,那么线路中损失的热功率就减小为原来的14,因此提高电压可以很有效地降低输电线路中的热功率损失.设发电厂的输出电功率P0=1.1×108 W,输电线路上的总电阻为10 Ω.(1)若采用110 kV的高压输送电能,输电线路的电流I1= A,输电线路损失的热功率P1= W,其与发电厂的输出电功率P0之比P1∶P0= .(2)若采用1100 kV超高压输送电能,输电线路损失的热功率P2= W,其与高压输送电能损失的热功率P1之比P2∶P1= ,所以采用超高压远距离输电可以大大降低输电线路的的损失.(3)若想使输电线路中的热功率损耗为零,还可以采用作为输电线材料.四、计算题(第14小题10分,第15小题13分,共23分)14. 如图所示是某型号的爆米花机的电路图,该爆米花机具有制作和保温的功能.只闭合开关S1时,R1加热,电动机搅拌,开始制作爆米花;只闭合开关S2时,R2保温,防止爆米花变凉.爆米花机的铭牌如表所示.[c玉米=1.2×103J/(kg·℃)](1)将100 g、20 ℃的玉米粒加热到300 ℃成为爆米花时,求玉米粒需要吸收的热量;(2)电阻R1发热,把100 g、20 ℃的玉米粒加热成为爆米花,需要用时5 min,求R1的加热效率;(3)求保温电阻R2的阻值.15. 如图所示,电源电压恒为4.5 V,灯泡L上标有“3 V 1.5 W”字样,滑动变阻器R2上标有“15 Ω 1 A”字样,定值电阻R1的阻值为10 Ω,电流表量程为0~3 A,电压表量程为0~3 V,不计温度对灯丝电阻的影响.求:(1)灯泡正常工作时的电阻.(2)当开关S、S1、S2闭合,S3断开时,电路的最小总功率.(3)当开关S、S3闭合,S1、S2断开时,在确保电路元件安全的情况下,滑动变阻器R2的取值范围.参考答案一、选择题1.C 电能表的两次示数之差就是小明家在这段时间所消耗的电能,W=8 633.5 kW·h-8 543.2 kW·h=90.3 kW·h,A错;电能表是测量家用电器消耗的电能的仪表,B错;“220 V1 000 W”的电热水器正常工作10 min 消耗的电能W'=Pt =1 000 W×10×60 s=6×105J,根据电能表上的参数“3 600 r/(kW·h)”可知,电能表的铝盘转动一转表示用电器消耗的电能W 1=13 600×3.6×106 J=1×103 J,所以该电能表的铝盘转动的转数n =6×105J1×103J =600,C 正确;该电能表所在电路允许同时工作的用电器的总功率P'=UI =220 V×10 A=2 200 W,但这不是电能表的额定功率,D 错.2.D 导体的电阻是导体本身的一种性质,当导体两端的电压为0时,导体的电阻不会为0,故A 错;由题图知,当通过小灯泡的电流为0.1 A 时,小灯泡两端的电压为0.5 V,其实际功率P 实=IU =0.1 A×0.5 V=0.05 W,故B 错;由题图可知,小灯泡的I-U 图像不是一条直线,所以通过小灯泡的电流与其两端的电压不成正比,C 错误;小灯泡的额定电压为2.5 V,由图像可知此时通过小灯泡的电流为0.25 A,故小灯泡的额定功率为P 额=I 额U 额=0.25 A×2.5 V=0.625 W,故选D.3.B 根据R=U I ,可知L 1的电阻小于L 2的电阻,A 错误;两灯串联在3 V 的电源两端时,通过计算可知电路中的电流小于0.3 A,因此两灯均不能正常发光,C 错误;根据P=I 2R 可知,L 1的实际功率小于L 2的实际功率,因此L 1的亮度比L 2的亮度更小,B 正确,D 错误.4.C A 、B 之间电阻的电功率P=U 2R ,当电压U 相等时,由于R 1>R 2,则P 1<P 2,故①表示R 2的P-U 图像,②表示R 1的P-U 图像;当将R 1与R 2并联后接入A 、B 间进行实验时,A 、B 间的电阻R 并<R 2<R 1,当电压U 相等时,P 并>P 2>P 1,故将A 、B 并联后,A 、B 间电阻的P-U 图像在Ⅰ区域.故选C.5.D 由灯泡的铭牌信息知,灯泡的额定电流I额=P 额U 额=1.25 W2.5 V=0.5 A,灯丝的电阻R L =U 额2P 额=(2.5 V)21.25 W =5 Ω.分析电路图知,灯泡与滑动变阻器串联,电压表测量灯泡两端电压,电流表测电路中的电流,电流表选用0~0.6 A 量程,滑动变阻器允许通过的最大电流为1 A,故电路中允许通过的最大电流为0.5 A,即电流表的最大示数为0.5 A,A 错误;电路的最大总功率P 总=UI最大=4.5 V×0.5 A=2.25 W,C 错误;电路中电流最大时,滑动变阻器连入电路的电阻最小为4.5 V0.5 A -5 Ω=4 Ω,D 正确;滑动变阻器连入电路的阻值最大为20 Ω,电路中的总电阻最大为R 总=R L +R 变=5 Ω+20 Ω=25 Ω,电路中的最小电流I 小=U R 总=4.5 V25 Ω=0.18A,灯泡的最小电功率P 小=I 小2R L =(0.18 A)2×5 Ω=0.162 W,B 错误.二、填空题6.【答案】 小 3.6×105【解析】 用电热水壶烧水时,发热体部分和连接的电线串联,电流相等,通电时间相等,电线不怎么热,即Q 较小,由Q=I 2Rt 可知,导线的电阻小.电热水壶发热体产生的热量Q=W=Pt =1 800 W×(3×60 s+20 s)=3.6×105 J.7.【答案】 55.5 电流【解析】 电池充满电时储存的电能W 储=3.7 V×4 200×10-3 A×3 600 s=55 944 J,由充电效率η=84%可得,充电器消耗的电能W充=W 储η=55 944J84%=6.66×104J ，由W=UIt 可得，选用快速充电器将电池从零电量充满需要的时间t=W 充UI=6.66×104 J5V×4 A =3 330 s =55.5 min .正常工作时,通过快充充电线的电流较大,由于导线有电阻,因此充电过程中导线会产生热量,快充充电线做得粗一些,目的是减小充电线的电阻,使充电过程中导线产生的热量少一些.8.【答案】 0.7 168【解析】 闭合开关S 时,L 和R 并联,电流表测干路中的电流,由L 正常发光可知U=U R =U L =4 V,电流表示数I=I R +I L =U R +P L U L=4 V 20 Ω+2 W4 V =0.7 A;通电1 min 电路中产生的热量Q=W=UIt =4 V×0.7 A×60 s=168 J.9.【答案】 44 20 【解析】 灯A 的电阻R A =U 2P A=(220 V)2100 W =484 Ω,灯B 的电阻R B =U 2P B=(220 V)225 W =1 936 Ω,两灯串联接在220 V 的电路中,灯A 两端的电压U A =R A R A +R B U =484 Ω484 Ω+1 936 Ω×220 V=44 V;A 和B的电功率之和P=U 2R A +R B=(220 V)2484 Ω+1 936 Ω=20 W. 10.【答案】 10 0.1【解析】 闭合开关S,R 1与R 2串联,电流表测电路中的电流,电压表测R 1两端的电压.滑片从a 端向b 端移动的过程中,滑动变阻器连入电路中的电阻变小,故电路中电流变大,电压表示数变大,由题中的I-U 图像可知,当滑片P 在b 端时,电压表的示数为3 V,电流表的示数为0.3 A,则R 1=3 V0.3 A =10 Ω;当滑片P 在a 端时,电压表的示数为1 V,电流表的示数为0.1 A,则此时R 1的电功率为P 1=1 V×0.1 A=0.1 W. 三、实验探究题11.【答案】 (每空3分)(1)通过玻璃管内液面上升的高度来反映电热丝产生热量的多少(答案合理即可) (2)保持前后两次电阻的大小相同 (3)相同时间内电水壶中的发热体比连接电水壶的导线放热多(答案合理即可) 12.【答案】 (每空2分)(1)如图所示.(2)1.05 (3)增大10 (4)①5.5 V(或U-U额) ③U额U0R0偏小【解析】(2)由题图丙知,电流表的示数为0.42 A,小灯泡的额定功率为P=UI=2.5 V×0.42 A=1.05 W.(3)由P=UI和表中数据可得出结论:小灯泡工作时,电功率随电压的增大而增大.当小灯泡两端的电压为3.0 V时,滑动变阻器和定值电阻的总阻值为R'=U′I′=8V−3.0V0.44A≈11.4 Ω,因为R'<20 Ω,所以选用的定值电阻应为10 Ω的.(4)①闭合开关S,将开关S1拨至“1”时,小灯泡、R0与滑动变阻器串联,电压表测R0和滑动变阻器两端的总电压,调节滑动变阻器直至电压表示数为5.5 V时,小灯泡两端的电压为8 V-5.5 V=2.5 V=U额,此时小灯泡正常发光;②滑片不动,再将开关S1拨至“2”,读出电压表示数为U0,此时电路中的电流I0=I额=U0R0;③小灯泡的额定功率P额=U额I额=U额×U0R0=U额U0R0.若在步骤②中不小心将滑片向右移动了少许,则电路中的总电阻变大,电流变小,R0两端电压变小,使测得的U0偏小,则测得的额定功率偏小.13.【答案】(每空2分)(1)1 000 1×1071∶11(2)1×1051∶100热功率(3)超导体【解析】(1)由P=UI,可知I1=P0U =1.1×108W110×103V=1 000 A;根据P=I2R可得P1=I12R=(1 000 A)2×10 Ω=1×107 W,则热功率与发电厂的输出功率之比P1∶P0=1∶11.(2)由P=UI可知I2=P0U′=1.1×108W1100×103V=100 A;根据P=I2R可得P2=I22R=(100 A)2×10 Ω=1×105W,则P2∶P1=1∶100,采用超高压远距离输电可以大大降低损失功率,从而降低输电线路的热功率的损失.(3)根据P=I2R可知,如果输电线路的电阻为0,不存在热功率损耗,可采用超导体作为输电线材料.四、计算题14.解:(1)玉米粒需要吸收的热量Q吸=c玉米mΔt=1.2×103J/(kg·℃)×0.1 kg×(300 ℃-20 ℃)=3.36×104 J;(2)W=P加热t时=200 W×5×60 s=6×104 J,η=Q 吸W ×100%=3.36×104 J6×104J ×100%=56%; (3)R 2=U 2P 保温=(220V)222 W =2 200 Ω.15.解:(1)灯泡正常工作时的电阻R L =U 额2P 额=(3 V)21.5 W =6 Ω.(2)当开关S 、S 1、S 2闭合,S 3断开时,灯泡L 被短路,定值电阻R 1与滑动变阻器R 2并联,当滑动变阻器R 2连入电路的阻值最大为15 Ω时,电路中的总电流最小,电路的总功率最小,此时通过R 1的电流I 1=U R 1=4.5 V10 Ω=0.45 A,通过滑动变阻器R 2的电流I 2=U R 2=4.5 V15 Ω=0.3 A, 电路的最小总功率P 最小=U ×(I 1+I 2)=4.5 V×(0.45 A+0.3 A)=3.375 W.(3)当开关S 、S 3闭合,S 1、S 2断开时,R 1断路,灯泡L 与滑动变阻器R 2串联,电压表测滑动变阻器R 2两端电压, 灯泡的额定电流I 额=P 额U 额=1.5 W3 V =0.5 A, 因为灯泡的额定电流I 额=0.5 A,电流表量程为0~3 A,滑动变阻器标有“15 Ω 1 A”字样,所以在确保电路元件安全的情况下,电路中的最大电流为I 最大=0.5 A,此时滑动变阻器连入电路的阻值最小, 电路最小总电阻R 最小=UI最大=4.5 V0.5 A =9 Ω,滑动变阻器R 2连入电路的最小阻值R 2最小=R 最小-R L =9 Ω-6 Ω=3 Ω,因为电压表量程为0~3 V,所以在确保电路元件安全的情况下,滑动变阻器两端电压最大为U R 2=3 V 时,滑动变阻器连入电路的阻值最大, 此时电路中电流最小,为I 最小=U−U R 2R L =4.5 V−3 V6 Ω=0.25 A, 滑动变阻器R 2连入电路的最大阻值R 2最大=U R 2I 最小=3 V0.25 A =12 Ω,综上所述,滑动变阻器R 2的取值范围为3~12 Ω.。

九年级物理全册第十八章《电功率》综合练习题-人教版（含答案）一．选择题（共45分）1．如图是一个能吹冷、热风的电吹风的简化电路。

当它接入家庭电路时，下列分析正确的是（）A．只闭合开关S1，只有电动机工作，电吹风吹出的是热风B．只闭合开关S2，只有电热丝工作，电吹风不吹风C．同时闭合开关S1和S2，电热丝和电动机同时工作，电吹风吹出的是热风D．电吹风吹出热风的过程中，电能全部转化为内能2．小灯泡的I﹣U图像如图甲所示，将它与定值电阻R并联，如图乙所示，闭合开关S1，电流表的示数为0.2A；再闭合开关S2，电流表的示数增加了0.25A。

则（）A．定值电阻的阻值为8ΩB．灯泡功率为5WC．电源电压为5V D．电路总功率为0.9W3．如图分别是小明家上月初和月末的电能表的表盘，表盘上“1600imp/（kW•h）”表示每消耗1kW•h的电能指示灯闪烁1600次，断开其他用电器，只让电饭锅单独工作2min，指示灯闪烁32次。

下列选项正确的是（）A．小明家干路中的电流不得超过10AB．小明家上月消耗的电能为911kW•hC．小明家使用的电饭锅消耗的电能为0.02kW•h，合7.2×104JD．指示灯每小时闪烁1600次4．在探究“导体中的电流与电压关系”的实验中，得到了甲、乙两个元件电流与电压的数据，通过整理绘制出了如图所示的图像。

据图像分析，下列判断正确的是（）A．通过甲元件中的电流与两端的电压成反比B．乙元件两端的电压越大，电阻越大C．将甲、乙两元件串联起来接到总电压3V电路中，通过甲、乙元件的电流为0.2AD．甲、乙元件并联后，接到2V的电压下，甲、乙电功率之比是1：2 5．如图甲所示的电路中，R为光敏电阻，其电阻值随光照强度的变化如图乙所示。

当开关S闭合，光照强度逐渐增强时，下列判断中正确的是（）A．电流表和电压表示数都变大，灯L的功率变大B．电流表和电压表示数都变小，灯L的功率变小C．电压表示数变小，电流表示数变大，灯L的功率变大D．电压表示数变大，电流表示数变小，灯L的功率变小6．在“探究电流通过导体产生的热量与哪些因素有关”的实验中，某同学采用了如图甲、乙所示的实验装置（两个透明容器中封闭着等量的空气）。

人教版九年级物理第18章电功率综合训练一、选择题1. 小明家上次查看电能表示数为，本次查看时电能表示数如图所示，则下列说法正确的是()A.他家在这段时间内消耗的电能为903 kW·hB.电能表是测量电功率的仪表C.若只让一个标有“220 V1000 W”的电热水器正常工作10 min，则电能表的转盘转了600转D.这个电能表的额定功率为2200 W2. 如图所示电路，电源电压恒定，L1(4 V 1 W)、L2(2 V 1 W)串联，灯丝电阻保持不变，电压表和电流表连接完好。

当闭合开关S时，其中一只灯泡能正常发光，则此时电压表和电流表的示数分别为()A.1 V0.5 AB.2 V0.25 AC.4 V0.5 AD.1 V0.25 A3. (多选)如图甲所示电路，电源电压不变，R1是定值电阻，R2是滑动变阻器．闭合开关，将滑动变阻器滑片由一端移到另一端的过程中，电路中电流表示数和电压表示数的关系如图乙所示，则滑动变阻器滑片由一端移到另一端的过程中()A. 电路总功率的最小值为1.8 WB. 电路总功率的最大值为5.4 WC. 定值电阻电功率的最小值为1.35 WD. 定值电阻电功率的变化为4.05 W4. 如图所示，电源电压6 V保持不变，定值电阻R1标有“10 Ω0.5 A”字样，滑动变阻器R2标有“20 Ω 1 A”字样，电流表量程为0~0.6 A，电压表量程为0~3 V。

闭合开关S，下列做法能够保证电路安全的是()A.电路中电流不超过0.6 AB.R1两端电压不超过3 VC.滑动变阻器R2连入电路的阻值在10~20 Ω范围内变化D.电路的总功率在1.8~3 W范围内变化5. 如图甲是通过小灯泡L的电流跟其两端电压关系的图像．现将小灯泡L与电阻R连入图乙所示的电路中，只闭合S，小灯泡的实际功率为1.8 W；再闭合S1，电流表示数为0.9 A．下列结果错误的是()A. 电源电压为6 VB. 电路消耗的总功率为5.4 WC. 通过电阻R的电流为0.6 AD. 电阻R的阻值为20 Ω6. (多选)如图甲是一个电加热器的工作原理图，其中R1和R2是阻值不变的发热电阻;图乙是它的部分参数。

人教版初中物理九年级物理第十八章《电功率》综合练习题一、选择题1．(2分)关于“8V 4W”的灯L1和“4V 2W”的灯L2，下列说法中错误．．的是（）A．L1的电阻大于L2的电阻B．两灯均正常工作时，L1较亮C．两灯串联在12V电源两端时都能正常发光D．两灯并联时，两端最大可加8V电压2．(2分)滑动变阻器是一种较常见的电学器材。

物理实验室中有一标有“10Ω1A"的滑动变阻器，小明同学对它进行了研究，得到了以下些结论，其中错误的是 ..................... （）A．此滑动变阻器能连入电路中的最大阻值是10ΩB．当此滑动变阻器中的电流不超过1A时，它能安全使用C．当此滑动变阻器两端的电压不超过10V时，它能安全使用D．此滑动变阻器在安全使用时，它消耗的最大功率是10W3．(2分)将标有“6V 3W”和“6V 2W”的甲、乙两只小灯泡串联起来，接在电压为6V的电源两端，接通电路后，以下说法正确的是..................................................................... （）A．两只小灯泡都不能正常工作，甲灯比乙灯亮B．两只小灯泡都能正常发光C．通过乙灯的电流较大，所以乙灯较亮D．两只小灯泡的总功率小于2W4．(2分)如图两只电压表的指针均指在刻度盘正中央，以下判断正确的是（）A．通过R1的电流小于通过R2的电流B．R1两端的电压与R2两端的电压相等C．R1电阻值大于R2电阻值D．R1消耗的功率小于R2消耗的功率评卷人得分二、填空题5．(3分)把电阻R1＝25Ω，R2＝55Ω串联起来，总电阻大小是Ω。

现在有一位修理师傅想给一种电子玩具更换电阻，需要一只75Ω的电阻，但他手边的电阻器材是300Ω、100Ω、40Ω、35Ω、10Ω和5Ω，因此他可以选用Ω和Ω的电阻联起来使用。

6．(3分)（1）小明家电路电压为220V、电线允许通过的最大电流30A，他家允许同时使用的用电器最大总功率是_______，若同时使用一台“220V 7.2kW”电热水器和一台“220V 2.8kW”电暖器．它们的总功率将是_______，超过线路允许使用的最大功率。
