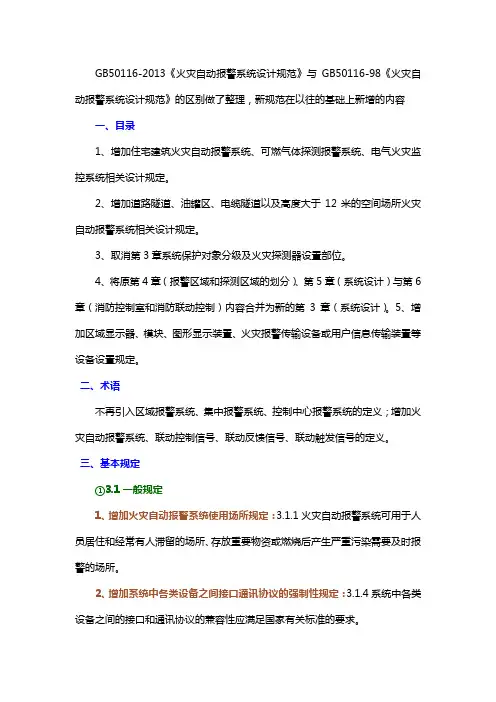

GB50116-2013《火灾自动报警系统设计规范》与GB50116-98《火灾自动报警系统设计规范》的区别做了整理，新规范在以往的基础上新增的内容一、目录1、增加住宅建筑火灾自动报警系统、可燃气体探测报警系统、电气火灾监控系统相关设计规定。

2、增加道路隧道、油罐区、电缆隧道以及高度大于12米的空间场所火灾自动报警系统相关设计规定。

3、取消第3章系统保护对象分级及火灾探测器设置部位。

4、将原第4章（报警区域和探测区域的划分）、第5章（系统设计）与第6章（消防控制室和消防联动控制）内容合并为新的第3章（系统设计）。

5、增加区域显示器、模块、图形显示装置、火灾报警传输设备或用户信息传输装置等设备设置规定。

二、术语不再引入区域报警系统、集中报警系统、控制中心报警系统的定义；增加火灾自动报警系统、联动控制信号、联动反馈信号、联动触发信号的定义。

三、基本规定①3.1一般规定1、增加火灾自动报警系统使用场所规定：3.1.1火灾自动报警系统可用于人员居住和经常有人滞留的场所、存放重要物资或燃烧后产生严重污染需要及时报警的场所。

2、增加系统中各类设备之间接口通讯协议的强制性规定：3.1.4系统中各类设备之间的接口和通讯协议的兼容性应满足国家有关标准的要求。

3、增加火灾报警控制器地址总数、单回路设备总数、回路设备余量；模块总数、联动回路中设备总数、联动回路设备余量的详细规定。

4、增加隔离器设计相关规定。

5、规定超过100米的建筑中跨避难层应设置独立的火灾报警控制器。

6、规定水泵控制柜、风机控制柜等消防电气控制装置不应采用变频启动方式。

7、规定地铁列车上设置的火灾自动报警系统，应能通过无线网络等方式将列车上发生火灾的部位信息传输给消防控制室。

②3.2系统形式的选择和设计要求1、系统形式的选择改为按照报警和联动要求进行选择，原规定中按照系统对象保护等级进行选择（特级、一级、二级）。

2、将图形显示装置和区域显示器设置规定添加至不同形式的火灾自动报警系统中。

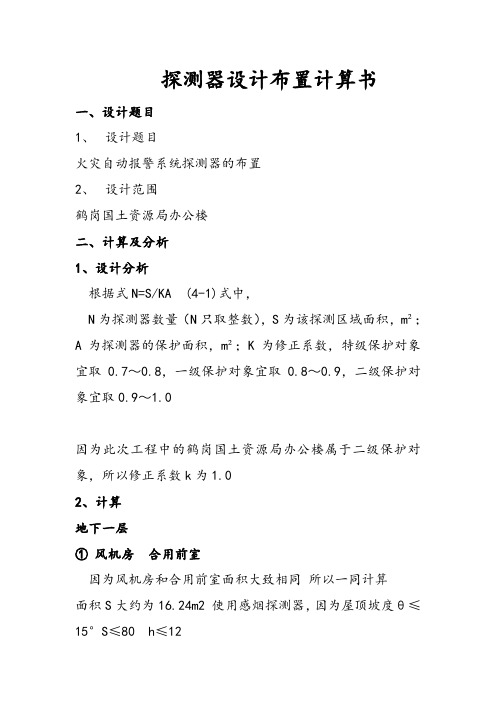

探测器设计布置计算书一、设计题目1、设计题目火灾自动报警系统探测器的布置2、设计范围鹤岗国土资源局办公楼二、计算及分析1、设计分析根据式N=S/KA (4-1)式中，N为探测器数量（N只取整数），S为该探测区域面积，m²；A为探测器的保护面积，m²；K为修正系数，特级保护对象宜取0.7～0.8，一级保护对象宜取0.8～0.9，二级保护对象宜取0.9～1.0因为此次工程中的鹤岗国土资源局办公楼属于二级保护对象，所以修正系数k为1.02、计算地下一层①风机房合用前室因为风机房和合用前室面积大致相同所以一同计算面积S大约为16.24m2 使用感烟探测器，因为屋顶坡度θ≤15°S≤80 h≤12于是根据查表得，保护面积A=80 m²，保护半径R=6.7m 。

由公式：N=S/KA 得N=S/KA=16.24m2/1×80m2=0.203根据其布局布置1个感烟探测器。

②水箱间配电房水泵房因为这三间的面积大致相同所以一同计算面积S大约为25.74m2 使用感烟探测器因为屋顶坡度θ≤15°S≤80 h≤12于是根据查表得，保护面积A=80 m²，保护半径R=6.7m 。

由公式：N=S/KA 得N=S/KA=25.74m2/1×80m2=0.32根据其布局布置1个感烟探测器。

③设备用房面积S大约为70.59m2 使用感烟探测器因为屋顶坡度θ≤15°S≤80 h≤12于是根据查表得，保护面积A=80 m²，保护半径R=6.7m 。

由公式：N=S/KA 得N=S/KA=70.59m2/1×80m2=0.88根据其布局布置1个感烟探测器。

④地下汽车库面积S大约为 660.23 m2 使用感温探测器因为屋顶坡度θ≤15°S＞30 h≤8于是根据查表得，保护面积A=20 m²，保护半径R=3.6m 。

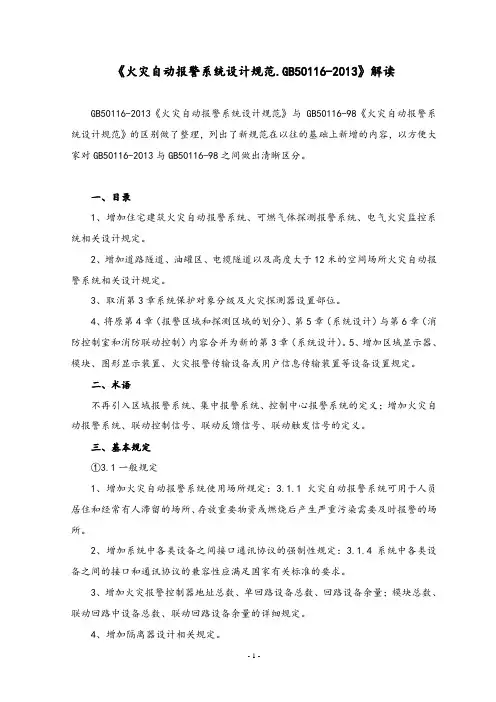

《火灾自动报警系统设计规范.GB50116-2013》解读GB50116-2013《火灾自动报警系统设计规范》与GB50116-98《火灾自动报警系统设计规范》的区别做了整理，列出了新规范在以往的基础上新增的内容，以方便大家对GB50116-2013与GB50116-98之间做出清晰区分。

一、目录1、增加住宅建筑火灾自动报警系统、可燃气体探测报警系统、电气火灾监控系统相关设计规定。

2、增加道路隧道、油罐区、电缆隧道以及高度大于12米的空间场所火灾自动报警系统相关设计规定。

3、取消第3章系统保护对象分级及火灾探测器设置部位。

4、将原第4章（报警区域和探测区域的划分）、第5章（系统设计）与第6章（消防控制室和消防联动控制）内容合并为新的第3章（系统设计）。

5、增加区域显示器、模块、图形显示装置、火灾报警传输设备或用户信息传输装置等设备设置规定。

二、术语不再引入区域报警系统、集中报警系统、控制中心报警系统的定义；增加火灾自动报警系统、联动控制信号、联动反馈信号、联动触发信号的定义。

三、基本规定①3.1一般规定1、增加火灾自动报警系统使用场所规定：3.1.1火灾自动报警系统可用于人员居住和经常有人滞留的场所、存放重要物资或燃烧后产生严重污染需要及时报警的场所。

2、增加系统中各类设备之间接口通讯协议的强制性规定：3.1.4系统中各类设备之间的接口和通讯协议的兼容性应满足国家有关标准的要求。

3、增加火灾报警控制器地址总数、单回路设备总数、回路设备余量；模块总数、联动回路中设备总数、联动回路设备余量的详细规定。

4、增加隔离器设计相关规定。

5、规定超过100米的建筑中跨避难层应设置独立的火灾报警控制器。

6、规定水泵控制柜、风机控制柜等消防电气控制装置不应采用变频启动方式。

7、规定地铁列车上设置的火灾自动报警系统，应能通过无线网络等方式将列车上发生火灾的部位信息传输给消防控制室。

②3.2系统形式的选择和设计要求1、系统形式的选择改为按照报警和联动要求进行选择，原规定中按照系统对象保护等级进行选择（特级、一级、二级）。

烟感及喷淋安装规范8.1点型火灾探测器的设置数量和布置8.1.1探测区域的每个房间至少应设置一只火灾探测器。

8.1.2感烟探测器、感温探测器的保护面积和保护半径。

烟感：1）当地面面积<80平方时，屋顶高度<12米，保护面积为80平方，保护半径6.7米;2）当地面面积>80平方时，屋顶高度<6米，保护面积为60平方，保护半径为5.8米。

温感：1）当地面面积<30平方时，屋顶高度<8米，保护面积为30平方，保护半径为4.4米；2）当地面面积>30平方时，屋顶高度<8米，保护面积为20平方，保护半径为3.6米。

8.1.3感烟探测器、感温探测器的安装间距，应根据探测器的保护面积A和保护半径R确定。

8.1.4一个探测区域内所需设置的探测器数量N，不应小于下式的计算值：8.1.5在有梁的顶棚上设置感烟探测器、感温探测器时，应符合下列规定：8.1.5.1当梁突出顶棚的高度小于200mm时，可不计深对探测器保护面积的影响。

8.1.5.2当梁突出顶棚的高度为200～600mm时，应按本规范附录B、附录C确定梁对探测器保护面积的影响和一只探测器能够保护的梁间区域的个数。

8.1.5.3当梁突出顶棚的高度超过600mm 时，被梁隔断的每个梁间区域至少应设置一只探测器。

8.1.5.4当被梁隔断的区域面积超过一只探测器的保护面积时，被隔断的区域应按本规范8.14条规定计算探测器的设置数量。

8.1.5.5当梁间净距小于1m时，可不计梁对探测器保护面积的影响。

8.16在宽度小于3m的内走道顶棚上设置探测器时，宜居中布置。

感温探测器的安装间距不应超过10m；感烟探测器的安装间距不应超过15m；探测器至端墙的距离，不应大于探测器安装间距的一半。

8.17探测器至墙壁、梁边的水平距离，不应小于0.5m。

8.18探测器周围0.5m内，不应有遮挡物。

8.19房间被书架、设备或隔断平分开，其顶部至顶棚或梁的距离小于房间净高的5%时，每个被隔开的部分至少应安装一只探测器。

《火灾自动报警系统设计规范》13版与98版的区别为了方便大家对GB 50116-2013与GB 50116-98之间做出清晰区分，下面对GB 50116-2013《火灾自动报警系统设计规范》与GB 50116-98《火灾自动报警系统设计规范》进行了整理，列出了新规范在以往的基础上新增的内容。

GB 50116-2013《火灾自动报警系统设计规范》在探测器选择方面除了感烟探测器、感温探测器、缆式感温探测器和线型感烟探测器外，新增了光纤光栅测温系统、火焰探测器、图像型探测器、一氧化碳火灾探测器、吸气式感烟火灾探测器选用规定等等。

突出在特定场合选择合适的探测器更能有利于火灾的探测。

一、目录1、增加住宅建筑火灾自动报警系统、可燃气体探测报警系统、电气火灾监控系统相关设计规定。

2、增加道路隧道、油罐区、电缆隧道以及高度大于12米的空间场所火灾自动报警系统相关设计规定。

3、取消第3章系统保护对象分级及火灾探测器设置部位。

4、将原第4章(报警区域和探测区域的划分),第5章(系统设计)与第6章(消防控制室和消防联动控制)内容合并为新的第3章(系统设计)。

5、增加区域显示器、模块、图形显示装置、火灾报警传输设备或用户信息传输装置等设备设置规定。

二、术语不再引入区域报警系统、集中报警系统、控制中心报警系统的定义;增加火灾自动报警系统、联动控制信号、联动反馈信号、联动触发信号的定义。

三、基本规定①3.1一般规定、增加火灾自动报警系统使用场所规定1、3.1.1火灾自动报警系统可用于人员居住和经常有人滞留的场所、存放重要物资或燃烧后产生严重污染需要及时报警的场所。

2、增加系统中各类设备之间接口通讯协议的强制性规定。

3.1.4系统中各类设备之间的接口和通讯协议的兼容性应满足国家有关标准的要求。

3、增加火灾报警控制器地址总数、单回路设备总数、回路设备余量;模块总数、联动回路中设备总数、联动回路设备余量的详细规定。

4、增加隔离器设计相关规定。

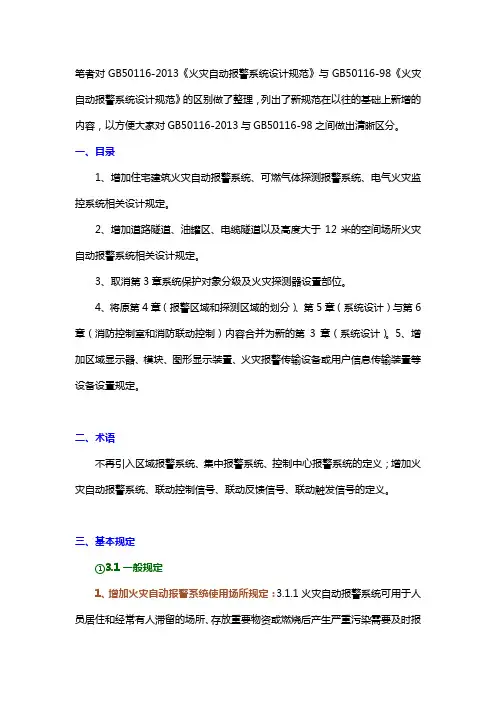

笔者对GB50116-2013《火灾自动报警系统设计规范》与GB50116-98《火灾自动报警系统设计规范》的区别做了整理，列出了新规范在以往的基础上新增的内容，以方便大家对GB50116-2013与GB50116-98之间做出清晰区分。

一、目录1、增加住宅建筑火灾自动报警系统、可燃气体探测报警系统、电气火灾监控系统相关设计规定。

2、增加道路隧道、油罐区、电缆隧道以及高度大于12米的空间场所火灾自动报警系统相关设计规定。

3、取消第3章系统保护对象分级及火灾探测器设置部位。

4、将原第4章（报警区域和探测区域的划分）、第5章（系统设计）与第6章（消防控制室和消防联动控制）内容合并为新的第3章（系统设计）。

5、增加区域显示器、模块、图形显示装置、火灾报警传输设备或用户信息传输装置等设备设置规定。

二、术语不再引入区域报警系统、集中报警系统、控制中心报警系统的定义；增加火灾自动报警系统、联动控制信号、联动反馈信号、联动触发信号的定义。

三、基本规定①3.1一般规定1、增加火灾自动报警系统使用场所规定：3.1.1火灾自动报警系统可用于人员居住和经常有人滞留的场所、存放重要物资或燃烧后产生严重污染需要及时报警的场所。

2、增加系统中各类设备之间接口通讯协议的强制性规定：3.1.4系统中各类设备之间的接口和通讯协议的兼容性应满足国家有关标准的要求。

3、增加火灾报警控制器地址总数、单回路设备总数、回路设备余量；模块总数、联动回路中设备总数、联动回路设备余量的详细规定。

4、增加隔离器设计相关规定。

5、规定超过100米的建筑中跨避难层应设置独立的火灾报警控制器。

6、规定水泵控制柜、风机控制柜等消防电气控制装置不应采用变频启动方式。

7、规定地铁列车上设置的火灾自动报警系统，应能通过无线网络等方式将列车上发生火灾的部位信息传输给消防控制室。

②3.2系统形式的选择和设计要求1、系统形式的选择改为按照报警和联动要求进行选择，原规定中按照系统对象保护等级进行选择（特级、一级、二级）。

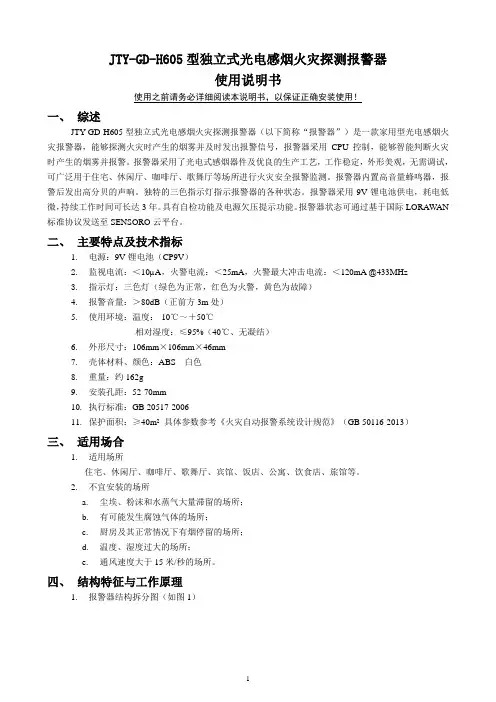

JTY-GD-H605型独立式光电感烟火灾探测报警器使用说明书使用之前请务必详细阅读本说明书，以保证正确安装使用！一、综述JTY-GD-H605型独立式光电感烟火灾探测报警器（以下简称“报警器”）是一款家用型光电感烟火灾报警器，能够探测火灾时产生的烟雾并及时发出报警信号，报警器采用CPU控制，能够智能判断火灾时产生的烟雾并报警。

报警器采用了光电式感烟器件及优良的生产工艺，工作稳定，外形美观，无需调试，可广泛用于住宅、休闲厅、咖啡厅、歌舞厅等场所进行火灾安全报警监测。

报警器内置高音量蜂鸣器，报警后发出高分贝的声响。

独特的三色指示灯指示报警器的各种状态。

报警器采用9V锂电池供电，耗电低微，持续工作时间可长达3年。

具有自检功能及电源欠压提示功能。

报警器状态可通过基于国际LORAW AN 标准协议发送至SENSORO云平台。

二、主要特点及技术指标1.电源：9V锂电池（CP9V）2.监视电流：＜10µA，火警电流：＜25mA，火警最大冲击电流：＜120mA @433MHz3.指示灯：三色灯（绿色为正常，红色为火警，黄色为故障）4.报警音量：＞80dB（正前方3m处）5.使用环境：温度：-10℃～＋50℃相对湿度：≤95%（40℃、无凝结）6.外形尺寸：106mm×106mm×46mm7.壳体材料、颜色：ABS白色8.重量：约162g9.安装孔距：52-70mm10.执行标准：GB 20517-200611.保护面积：≥40m2具体参数参考《火灾自动报警系统设计规范》（GB 50116-2013）三、适用场合1.适用场所住宅、休闲厅、咖啡厅、歌舞厅、宾馆、饭店、公寓、饮食店、旅馆等。

2.不宜安装的场所a.尘埃、粉沫和水蒸气大量滞留的场所；b.有可能发生腐蚀气体的场所；c.厨房及其正常情况下有烟停留的场所；d.温度、湿度过大的场所；e.通风速度大于15米/秒的场所。

四、结构特征与工作原理1.报警器结构拆分图（如图1）图1 图2图3说明：上图中，上盖、PCB 板、底座组装成一个整体（下称“报警器”）（图1），安装座为一个独立整体（图4）。

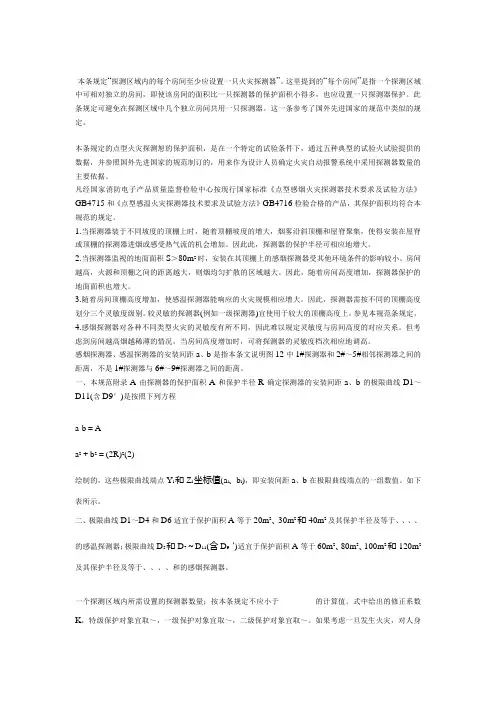

本条规定“探测区域内的每个房间至少应设置一只火灾探测器”。

这里提到的“每个房间”是指一个探测区域中可相对独立的房间，即使该房间的面积比一只探测器的保护面积小得多，也应设置一只探测器保护。

此条规定可避免在探测区域中几个独立房间共用一只探测器。

这一条参考了国外先进国家的规范中类似的规定。

本条规定的点型火灾探测恕的保护面积，是在一个特定的试验条件下，通过五种典型的试验火试验提供的数据，并参照国外先进国家的规范制订的，用来作为设计人员确定火灾自动报警系统中采用探测器数量的主要依据。

凡经国家消防电子产品质量监督检验中心按现行国家标准《点型感烟火灾探测器技术要求及试验方法》GB4715和《点型感温火灾探测器技术要求及试验方法》GB4716检验合格的产品，其保护面积均符合本规范的规定。

1.当探测器装于不同坡度的顶棚上时，随着顶棚坡度的增大，烟雾沿斜顶棚和屋脊聚集，使得安装在屋脊或顶棚的探测器进烟或感受热气流的机会增加。

因此此，探测器的保护半径可相应地增大。

2.当探测器监视的地面面积S＞80m2时，安装在其顶棚上的感烟探测器受其他环境条件的影响较小。

房间越高，火源和顶棚之间的距离越大，则烟均匀扩散的区域越大。

因此，随着房间高度增加，探测器保护的地面面积也增大。

3.随着房间顶棚高度增加，使感温探测器能响应的火灾规模相应增大。

因此，探测器需按不同的顶棚高度划分三个灵敏度级别。

较灵敏的探测器(例如一级探测器)宜使用于较大的顶棚高度上。

参见本规范条规定。

4.感烟探测器对各种不同类型火灾的灵敏度有所不同，因此难以规定灵敏度与房间高度的对应关系。

但考虑到房间越高烟越稀薄的情况，当房间高度增加时，可将探测器的灵敏度档次相应地调高。

感烟探测器、感温探测器的安装间距a、b是指本条文说明图12中1#探测器和2#～5#相邻探测器之间的距离，不是1#探测器与6#～9#探测器之间的距离。

一、本规范附录A由探测器的保护面积A和保护半径R确定探测器的安装间距a、b的极限曲线D1～D11(含D9＇)是按照下列方程a·b＝Aa2＋b2＝(2R)2(2)绘制的，这些极限曲线端点Y i和Z i坐标值(a i、b i)，即安装间距a、b在极限曲线端点的一组数值。

消防工程算量说明一、消火栓系统1、管道分不同规格分别计算（如：DN100，DN65）2、一般情况下DN≥100为沟槽连接，采用沟槽连接的管子需要数沟槽件。

（2.1）沟槽件中卡箍的计算：数出各沟槽件（如弯头、三通、四通、变径、机械三通等）卡箍件的数量=弯头*2+三通*3+四通*4+变径*1+机三*0+管道长度/3+阀门个数*23、阀门：蝶阀、止回阀、自动排气阀、截止阀、压力表等区分不同规格按个计算（如：DN100蝶阀、DN25自动排气阀）4、消火栓箱计算时区分单栓、双栓、减压稳压和普通型的以套为计算单位，箱内带灭火器的灭火器计入箱内，有单独摆设的灭火器单独计算（如：减压稳压单栓消火栓箱（带2具3kg灭火器）；普通双栓消火栓（带2具4kg灭火器））。

5、套管的计算：穿地下式的采用刚性防水套管、穿墙及楼板的采用一般穿墙套管。

6、保温及保护层=需要保温的管道长度*系数/1007、电伴热以米计算。

二、喷淋系统1、喷淋管道、沟槽件、阀门、套管、保温、电伴热的算法同消火栓。

2、喷淋支管：楼上部分按0.5米计算，车库按0.8米计算。

三、自动报警系统1、信号线：感烟探测器、感温探测器、消火栓按钮、手动报警按钮、声光、模块、火灾显示盘。

2、电源线：模块、声光、火灾显示盘。

3、启泵线：消火栓按钮、消防泵控制箱。

4、电话线：手动报警按钮、电话。

手报特殊，看图纸是否有电话插孔。

5、广播线：音箱6、多线联动控制线：消火栓泵控制箱、喷淋泵控制箱、风机控制箱。

7、风机控制线、水位显示仪线单独到消防控制室。

8、回路线:各接线箱到消防控制室的所有线，一般走桥架。

以上各种线型算完后数出各设备数量，看设备连线类型，每设备按预留0.4米考虑，再乘以系数1.2。

各线的工程量=（算出来的量+设备数*0.4）*1.2例如：信号线算量120米，电源线50米，启泵线65米、感烟45个、温感20个、消火栓10个、手报15个、声光3个、火灾显示盘2个。

消防规定烟感布置个数计算
一个探测区域内所需设置的烟感布置数量，不应小于下面公式的计算值：N=S/(K*A)
式中：N——烟感布置数量（只），N 应取整数；
S——该探测区域面积（㎡）；
K——修正系数，容纳人数超过 10000 人的公共场所宜取 0.7～0.8；容纳人数为 2000 人～10000 人的公共场所宜取 0.8～0.9 ，容纳人数为 500 人～2000 人的公共场所宜取 0.9～1.0 ，其他场所可取 1.0 ；
A——探测器的保护面积（㎡）。

集中报警系统的设计，应符合下列规定:
1、系统应由火灾探测器、手动火灾报警按钮、火灾声光警报器、消防应急广播、消防专用电话、消防控制室图形显示装置、火灾报警控制器、消防联动控制器等组成。

2、系统中的火灾报警控制器、消防联动控制器和消防控制室图形显示装置、消防应急广播的控制装置、消防专用电话总机等起集中控制作用的消防设备，应设置在消防控制室内。
