《机械设计基础》期末复习试卷（有答案）《机械设计基础》期末复习题⼀、选择题1、原动件的⾃由度为（ B ）。
A．0 B．1 C．2 D．32、在机构中，原动件的数⽬（ B ）机构的⾃由度时，该机构具有确定的运动。
A．⼤于B．等于C．⼩于D．⼤于或等于3、对于铰链四杆机构，当满⾜最短杆和最长杆之和⼩于或等于其他两杆长度之和的条件时，若取（ C ）为机架，将得到曲柄摇杆机构。
A．最短杆B．与最短杆相对的构件C．最长杆D．与最短杆相邻的构件4、已知⼀铰链四杆机构ABCD，AB=25mm，BC=35mm，CD=50mm，AD=30mm，且AD为机架，BC为AD的对边。
那么，此机构为（ C ）。
A．双曲柄机构B．曲柄摇杆机构C．双摇杆机构D．固定桁架5、设计凸轮机构时，凸轮的轮廓曲线形状取决于从动件的（A）。
A．运动规律B．运动形式C．结构形状D．结构尺⼨6、在凸轮机构中，当从动件按等加速、等减速运动规律时，机构将（B ）。
A．产⽣刚性冲击B．产⽣柔性冲击C．既⽆刚性冲击也⽆柔性冲击D．既有刚性冲击也有柔性冲击7、螺纹的公称直径是（A）。
A．⼤径B．中径C．⼩径D．分度圆直径8、螺纹连接预紧的⽬的是（ABCD ）。
A．增强联接的可靠性B．增强联接的密封性C．防⽌联接⾃⾏松脱D．提⾼疲劳强度9、键的长度选择主要是根据（A）A．传递转矩的⼤⼩B．轮毂的宽度C．传递功率的⼤⼩C．轴的直径10、V带传动主要依靠（A）传递运动和动⼒。
A．带与带轮接触⾯的摩擦⼒B．带的紧边拉⼒C．带的初拉⼒D．带的松边拉⼒11、当中⼼距增加时，⼩带轮的包⾓（A）。
A．增⼤B．不变C．减⼩D．不⼀定12、带传动的中⼼距过⼤将会引起的不良后果是（A）。
A．带会产⽣抖动B．带易磨损C．带易疲劳断裂D．包⾓减⼩13、链传动属于（ C ）。
A．具有中间弹性体的啮合传动B．具有中间柔性件的啮合传动C．具有中间挠性件的啮合传动D．具有中间挠性件的啮合传动14、多排链排数⼀般不超过3或4排，主要是为了（B ）。
学习指导单元一机械认识习题（一）1．传递，转换2．运动，制造3．确定，有用，构件4．动力传动执行5．构件2、3、4、机架1组成的连杆机构构件5、6、机架1组成的齿轮机构构件7、8、机架1组成的凸轮机构（二）1B 2A 3B 4C 5B（一）填空题1．从运动的角度看，机构的主要功用在于运动或运动的形式。
2．构件是机器的单元。
零件是机器的单元。
3．构件之间具有的相对运动，并能完成的机械功或实现能量转换的的组合，叫机器。
4．机器由部分、部分、部分和控制部分组成。
5．图1-1所示单缸内燃机，组成机器的基本机构有、、。
图1-1（二）选择题1．组成机械的各个相对运动的实物称为。
A．零件B．构件C．部件2．机械中不可拆卸的制造单元体称为。
A．零件B．构件C．部件3．括号内所列实物[①汽车、②游标卡尺、③车床、④齿轮减速器、⑤电动机]中，是机器。
A．①②③B．①③⑤C．①③④⑤D．③④⑤4．括号内所列实物[①螺钉、②起重吊钩、③螺母、④键、⑤缝纫机脚踏板]中，属于通用零件。
A．①②③B．①③⑤C．①③④D．③④⑤5．括号内所列实物[①台虎钳、②百分表、③水泵、④台钻、⑤内燃机活塞与曲轴运动转换装置]中，属于机构。
A．①②③B．①②⑤C．①③④D．③④⑤单元二平面机构的运动简图及自由度例1 例2 例3机构图分析1机架，2主动；1、2——转动副，2、3——转动副；3、4——移动副；4、1——转动副 1主动，4机架；1、4——转动副；1、2——转动副；2、3——移动副；3、4——移动副1主动，4机架；1、4——转动副；1、2——转动副；2、3——移动副；3、4——转动副机构运动简图图例①②③复合铰链 无 无无局部自由度 滚子BB 处滚子虚约束 DF 杆、CG 杆之一；K 、K´之一 1、2间高副之一；2、3（消除滚子后）间高副之一3、4构件之一（轨迹重合） 运动副分析 凸轮、滚子间为高副，其他运动副为低副1杆和2构件之间、2杆和3构件之间均为一个高副低副机构运动副计算F=3n-2P L -P H =3×6-2×8-1=1F=3n-2P L -P H =3×4-2×4-2=2F=3n-2P L -P H =3×3-2×4=1【例2-1】计算图2-1示平面机构的自由度，若存在局部自由度、复合铰链、虚约束请指出。

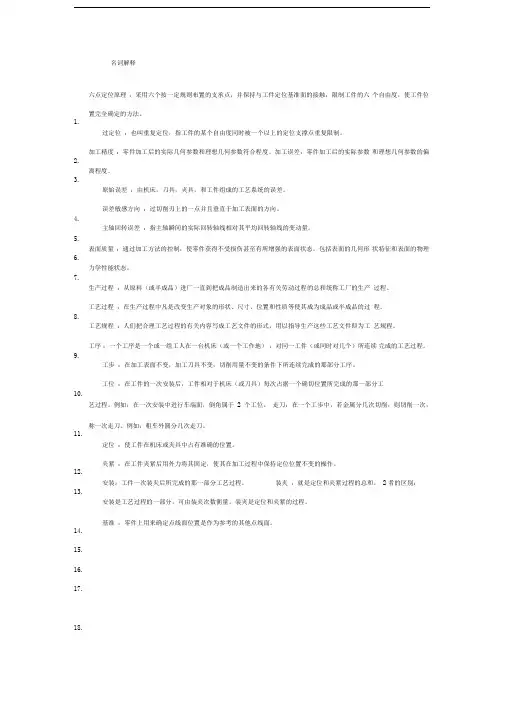

名词解释六点定位原理：采用六个按一定规则布置的支承点，并保持与工件定位基准面的接触，限制工件的六个自由度，使工件位置完全确定的方法。
1.过定位：也叫重复定位，指工件的某个自由度同时被一个以上的定位支撑点重复限制。
加工精度：零件加工后的实际几何参数和理想几何参数符合程度。
加工误差：零件加工后的实际参数和理想几何参数的偏2.离程度。
3.原始误差：由机床，刀具，夹具，和工件组成的工艺系统的误差。
误差敏感方向：过切削刃上的一点并且垂直于加工表面的方向。
4.主轴回转误差：指主轴瞬间的实际回转轴线相对其平均回转轴线的变动量。
5.表面质量：通过加工方法的控制，使零件获得不受损伤甚至有所增强的表面状态。
包括表面的几何形状特征和表面的物理6.力学性能状态。
7.生产过程：从原料（或半成品）进厂一直到把成品制造出来的各有关劳动过程的总和统称工厂的生产过程。
工艺过程：在生产过程中凡是改变生产对象的形状、尺寸、位置和性质等使其成为成品或半成品的过程。
8.工艺规程：人们把合理工艺过程的有关内容写成工艺文件的形式，用以指导生产这些工艺文件即为工艺规程。
工序：一个工序是一个或一组工人在一台机床（或一个工作地），对同一工件（或同时对几个）所连续完成的工艺过程。
9.工步：在加工表面不变，加工刀具不变，切削用量不变的条件下所连续完成的那部分工序。
工位：在工件的一次安装后，工件相对于机床（或刀具）每次占据一个确切位置所完成的那一部分工10.艺过程。
例如：在一次安装中进行车端面，倒角属于2 个工位。
走刀：在一个工步中，若金属分几次切削，则切削一次，称一次走刀。
例如：粗车外圆分几次走刀。
11.定位：使工件在机床或夹具中占有准确的位置。
夹紧：在工件夹紧后用外力将其固定，使其在加工过程中保持定位位置不变的操作。
12.安装：工件一次装夹后所完成的那一部分工艺过程。
装夹：就是定位和夹紧过程的总和。
2者的区别：13.安装是工艺过程的一部分，可由装夹次数衡量。
机械设计基础试题库一、判断(每题一分)1、一部机器可以只含有一个机构，也可以由数个机构组成。
……（√）2、机器的传动部分是完成机器预定的动作，通常处于整个传动的终端。
（×）4、机构是具有确定相对运动的构件组合。
………………………………（√）5、构件可以由一个零件组成，也可以由几个零件组成。
………………（√）6、整体式连杆是最小的制造单元，所以它是零件而不是构件。
……（×）7、连杆是一个构件，也是一个零件。
………………………（√）8、减速器中的轴、齿轮、箱体都是通用零件。
………………………………（×）二、选择(每题一分)1、组成机器的运动单元体是什么？（B）A．机构B．构件C．部件D．零件2、机器与机构的本质区别是什么？（A ）A．是否能完成有用的机械功或转换机械能B．是否由许多构件组合而成C．各构件间能否产生相对运动D．两者没有区别3、下列哪一点是构件概念的正确表述？（D）A．构件是机器零件组合而成的。
B．构件是机器的装配单元C．构件是机器的制造单元D．构件是机器的运动单元4、下列实物中，哪一种属于专用零件？（B）A．钉B．起重吊钩C．螺母D．键5、以下不属于机器的工作部分的是（D）A．数控机床的刀架B．工业机器人的手臂C．汽车的轮子D．空气压缩机三、填空(每空一分)1、根据功能，一台完整的机器是由（动力系统）、（执行系统）、（传动系统）、（操作控制系统）四部分组成的。
车床上的主轴属于（执行）部分。
2、机械中不可拆卸的基本单元称为（零件），它是（制造）的单元体。
3、机械中制造的单元称为（零件），运动的单元称为（构件），装配的单元称为（机构）。
4、从（运动）观点看，机器和机构并无区别，工程上统称为（机械）。
5.机器或机构各部分之间应具有_相对__运动。
机器工作时，都能完成有用的__机械功___或实现转换__能量___。
2 平面机构一、填空题(每空一分)2.两构件之间以线接触所组成的平面运动副，称为高副，它产生 1 个约束，而保留 2 个自由度。
2023下半年期末机械设计基础一、单选题（每题2分，共25道小题，总分值50分）1、蜗轮轮缘与轮毂采用不同材料的目的是（）。
（2分）A、加工方便B、提高精度C、节约有色金属D、减轻重量纠错正确答案C2、螺纹连接防松的根本问题在于（）。
（2分）A、增加螺纹连接的轴向力B、增加螺纹连接的横向力C、防止螺纹副的相对转动D、增加螺纹连接的刚度正确答案C3、心轴工作时主要承受（）。
（2分）A、转矩B、摩擦力矩C、转矩和弯矩D、弯矩正确答案D4、齿面硬度小于等于350HBS的闭式钢制齿轮传动中，主要失效形式为（）。
（2分）A、齿面磨损B、齿面点蚀C、齿面胶合D、轮齿折断正确答案B5、对于齿面硬度HBS≤350的闭式齿轮传动，设计时一般（）。
（2分）A、先按接触强度条件计算B、先按弯曲强度条件计算C、先按磨损条件计算D、先按胶合条件计算正确答案A6、（）对轴的强度的削弱最大。
（2分）A、平键B、半圆键C、楔键D、花键正确答案B7、在各种带传动中，（）应用最为广泛。
（2分）A、平带B、V带C、多楔带D、圆带正确答案B8、滚动轴承的代号由前置代号，基本代号及后置代号组成，其中基本代号表示（）。
（2分）A、轴承的类型、结构和尺寸B、轴承内部结构的变化和轴承公差等级C、轴承组件D、轴承游隙和配置正确答案A9、转轴工作时承受（）。
（2分）A、转矩B、摩擦力矩C、弯矩D、转矩和弯矩正确答案D10、机构的活动件个数为3，低副个数为4，该机构要想有确定运动的条件是（）。
（2分）A、主动件的个数为1B、主动件的个数为2C、主动件的个数为3D、主动件的个数为4正确答案A11、蜗杆直径系数q值的标准化，是为了（）。
（2分）A、保证蜗杆有足够的刚度B、提高蜗轮的传动效率C、利于蜗轮滚刀的标准化D、便于蜗杆刀具的标准化正确答案C12、一对齿轮连续传动的条件是（）。
（2分）A、模数和压力角分别相等B、重合度大于1C、压力角相等D、传动比恒定正确答案B13、普通平键连接传递动力矩靠的是（）。
《机械设计基础》期末考试试题一一、填空题(每空1分 ,共30分)1、构件是机器的______单元体；零件是机器的______单元体 ,分为______零件和_______零件；部件是机器的_______单元体。
2、运动副是使两构件________ ,同时又具有_________的一种联接。
平面运动副可分为________和_______。
3、机构处于压力角α=_________时的位置 ,称机构的死点位置。
曲柄摇杆机构 ,当曲柄为原动件时 ,机构______死点位置 ,而当摇杆为原动件时 ,机构______死点位置。
4、绘制凸轮轮廓曲线 ,需已知__________、___________和凸轮的转向。
5、为保证带传动的工作能力 ,一般规定小带轮的包角α≥__________。
6、渐开线标准直齿圆柱齿轮正确啮合的条件为______和______分别相等。
7．斜齿圆柱齿轮的重合度______直齿圆柱齿轮的重合度 ,所以斜齿轮传动______ ,承载能力______ ,可用于____________的场合。
8.机械静联接又可以分为______联接和______联接 ,其中键联接、螺纹联接、销联接属于_________。
9.螺纹联接防松的目的是防止___________________________ ,按工作原理的不同有三种防松方式：_________、_________、_________。
10.按轴的承载情况不同 ,可以分为转轴、________、_________。
二、判断题(每题1分 ,共10分)1、所有构件一定都是由两个以上零件组成的。
（ ）2、铰链四杆机构中 ,传动角γ越大 ,机构传力性能越高。
（ ）3、凸轮机构中 ,从动件按等速运动规律运动时引起刚性冲击。
（ ）4、V 带型号中 ,截面尺寸最小的是Z 型。
（ ）5、定轴轮系的传动比等于始末两端齿轮齿数之反比。
（ ）6、在直齿圆柱齿轮传动中 ,忽略齿面的摩擦力 ,则轮齿间受有圆周力、径向力和轴向力三个力作用。
一、选择题1. 以下哪个零件属于机械传动系统中的弹性元件？A. 齿轮B. 螺旋弹簧C. 轴承D. 摩擦离合器答案：B2. 在机械设计中，下列哪种材料最适宜用于制造滑动轴承？A. 碳钢B. 铸铁C. 青铜D. 不锈钢答案：C3. 下列哪种机械零件主要用于连接两个或多个零件？A. 螺钉B. 键C. 轴承D. 齿轮答案：B4. 以下哪个机构可以实现间歇运动？A. 凸轮机构B. 齿轮机构C. 摇杆机构D. 螺旋机构答案：A二、填空题1. 机械传动系统中，用来传递运动和动力的部件称为________。
答案：传动装置2. 在机械设计中，用来承受轴向载荷的零件称为________。
答案：轴肩3. 下列机构中，能够实现快速返回运动的是________。
答案：双曲柄机构4. 下列材料中，属于塑性材料的是________。
答案：低碳钢三、判断题1. 机械零件的疲劳破坏通常发生在最大正应力和最大切应力处。
（）答案：错误。
疲劳破坏通常发生在应力集中处。
2. 摩擦离合器的工作原理是利用摩擦力传递运动和动力。
（）答案：正确。
3. 在机械设计中，键连接主要用于连接轴和齿轮。
（）答案：正确。
4. 滚动轴承的摩擦系数比滑动轴承的摩擦系数大。
（）答案：错误。
滚动轴承的摩擦系数比滑动轴承的摩擦系数小。
四、简答题1. 简述机械零件疲劳破坏的特征。
答案：机械零件疲劳破坏的特征包括：在应力远低于材料的强度极限时发生破坏；破坏过程中没有明显的塑性变形；破坏的断口通常呈现脆性特征；疲劳破坏往往发生在应力集中的部位。
2. 简述齿轮机构的工作原理。
答案：齿轮机构是通过齿轮的啮合来传递运动和动力的机构。
当主动齿轮转动时，通过齿轮的啮合作用，将运动和动力传递给从动齿轮，从而实现运动的传递。
3. 简述机械设计中常用的轴连接方式。
答案：机械设计中常用的轴连接方式有键连接、花键连接、过盈连接、弹性柱销连接等。
键连接是通过键将轴和轮毂连接在一起；花键连接是通过花键将轴和轮毂连接在一起；过盈连接是利用轴和轮毂之间的过盈量来实现连接；弹性柱销连接是通过弹性柱销将轴和轮毂连接在一起。
机械制造基础期末试题及答案1. 单项选择题（每题2分，共40分）1)机械制造工艺是指____。
A.机械设计和工艺设计的综合体B.机械加工和装配的过程C.机械设备的制造和维修D.机械工程的基础课程答案：B2)下列哪种测量工具适合测量内孔的直径？A.外千分尺B.卡尺C.游标卡尺D.内径测量卡规答案：D3)机床的精度等级由____决定。
A.进给装置B.主轴C.工作台D.主轴箱答案：A4)铣削是通过_____来实现的。
A.刀具在工件上旋转B.刀具在工件上直线运动C.工件在刀具上旋转D.刀具在工件上旋转和直线运动的复合运动答案：D5)下面哪一种机构不属于平面摩擦副？A.开式摩擦副B.割弱摩擦副C.端面摩擦副D.横梁摩擦副答案：D2. 简答题（每题10分，共40分）1)请简述机械加工的基本工艺流程。
答：机械加工的基本工艺流程包括：工件的装夹定位、切削加工和刀具的选择和安装。
首先，根据工件的形状和尺寸，选择适当的夹具将工件固定在机床上，并进行定位。
接下来，根据需要的精度和表面质量，选择合适的切削参数，并选择合适的刀具进行加工。
最后，将选好的刀具安装到机床上，开始切削加工。
2)简述机床的分类及其特点。
答：根据不同的加工过程和工件形状，机床可以分为车床、铣床、钻床、磨床、刨床等不同类型。
各种机床的特点如下：- 车床：主要用于加工圆柱形零件，具有旋转主轴和直线进给，可以进行切削、车削和攻丝等操作。
- 铣床：主要用于加工平面形零件，具有旋转刀具和直线进给，可以进行平面铣削、槽铣和齿轮铣等操作。
- 钻床：主要用于加工圆孔形零件，具有旋转主轴和直线进给，可以进行钻孔和攻丝等操作。
- 磨床：主要用于加工高精度的零件，具有高速旋转磨头和进给运动，可以进行平面磨削、外圆磨削和内圆磨削等操作。
- 刨床：主要用于加工大型平面形零件，具有切削刀具的直线进给，可以进行平面刨削和槽刨等操作。
3)简述摩擦副的分类及其应用领域。
答：根据摩擦副的运动形式和工作环境，摩擦副可以分为：开式摩擦副、密封摩擦副、割弱摩擦副、端面摩擦副和联轴器摩擦副等不同类型。
机械设计基础期末复习题及答案机械设计基础期末复习题及答案一、选择题1、对于螺栓连接，下列哪种情况应考虑放松措施？ A. 连接无振动、无翻转、无角度位移 B. 连接有翻转、无振动、无角度位移 C. 连接有翻转、有振动、有角度位移 D. 连接无翻转、无振动、有角度位移2、下列哪种齿轮传动适合在高转速、低载荷下使用？ A. 锥齿轮传动 B. 直齿圆柱齿轮传动 C. 行星齿轮传动 D. 蜗轮蜗杆传动3、在机械设计中，通常需要考虑零件的强度、刚度、耐磨性和经济性等多个方面，其中哪个方面是最优先考虑的？ A. 强度 B. 刚度 C. 耐磨性 D. 经济性4、对于斜齿轮传动，下列哪种说法是正确的？ A. 啮合时会产生轴向力 B. 传动时会产生径向力 C. 产生的轴向力大小与螺旋角大小无关 D. 产生的轴向力大小与齿轮大小无关5、在带传动中，哪种带最容易发生滑动？ A. V带 B. 平带 C. 多楔带 D. 同步带二、填空题1、机械零件常用的强化方法有________、________、和。
2、在进行机械设计时，通常需要考虑零件的强度、刚度、耐磨性和________等多个方面。
3、________是用来封闭孔或洞的，它的特点是只有一个封闭的截面。
4、螺旋传动机构具有________和________两个基本特征。
5、锥齿轮传动的特点是两啮合锥齿轮的轴线相交，且其轴线在________内。
三、判断题1、在机械设计中，为了提高零件的强度，通常会加大零件的尺寸。
（）2、在蜗轮蜗杆传动中，蜗轮是主动件时，传动效率最低。
（）3、滚动轴承的内外圈都可以进行轴向位移。
（）4、当带传动的带速较高时，应采用小轮包角。
（）5、平带传动的主要失效形式为带的疲劳断裂。
（）四、简答题1、请简述机械设计的基本要求和设计原则。
2、请说明斜齿轮传动的优缺点。
3、请简述螺旋传动机构的应用场合。
4、请简述V带传动的使用特点。
5、请说明蜗轮蜗杆传动的优缺点。
中国石油大学（北京）远程教育学院《机械基础(设计与制造)》期末复习题答案一、单项选择题（每小题 2分，共 60分）1、C2、B3、A4、A5、B6、D7、C8、B9、A 10、C 11、C 12、D 13、A 14、B 15、A 16、B 17、C 18、B 19、C 20、A 21、A 22、C 23、A 24、B 25、C 26、A 27、A 28、B 29、A 30、A二、填空题（每空1分，共 80分）1、从制造的角度划分的最小单元是_零件_____，从运动的角度划分的最小单元是___构件 ___。
2、在不同的机械中使用，其___功用___相同的零件，称为通用零件，试列举两个此类零件：____齿轮__、___轴承___。
3、平键的截面尺寸应按___轴径___从键的标准中查取，键的长度可参照___轮毂宽度___从标准中选取，必要时应进行强度校核。
4、双头螺柱联接的两被联接件之一是___通___孔，另一是___螺纹(或盲)___孔。
5、螺纹副中，螺纹的升角λ越__小__，自锁性越好；螺纹的升角λ越___大___，螺纹副效率越高。
6、一般精度的直齿圆柱齿轮传动作弯曲强度计算时，将齿轮看作___悬臂梁___，并假定全部载荷作用于___齿顶___。
7、当一对齿轮的材料、齿数比一定时，影响齿面接触强度的几何尺寸参数主要是___分度圆直径(或中心距)___和___齿宽___。
8、直齿圆柱齿轮作接触强度计算时，取___分度圆 ___处的接触为计算依据。
9、在一般机械中的圆柱齿轮传动，往往使小齿轮的齿宽b1____大于__大齿轮的齿宽b2，在计算强度时，工作齿宽b应取___ b2___。
10、在润滑良好的闭式蜗杆传动中，其主要失效形式是_点蚀，胶合和磨损。
11、普通圆柱蜗杆传动中，若蜗杆的螺旋线方向为右旋，导程角γ=15°，则蜗轮的轮齿旋向为_右旋_，螺旋角β=__15°。
12、对于开式蜗杆传动，可采用粘度较__高__的润滑油或润滑脂润滑。
中国石油大学（北京）远程教育学院《机械基础(设计与制造)》期末复习题答案一、单项选择题（每小题 2分，共 60分）1、C2、B3、A4、A5、B6、D7、C8、B9、A 10、C 11、C 12、D 13、A 14、B 15、A 16、B 17、C 18、B 19、C 20、A 21、A 22、C 23、A 24、B 25、C 26、A 27、A 28、B 29、A 30、A二、填空题（每空1分，共 80分）1、从制造的角度划分的最小单元是_零件_____，从运动的角度划分的最小单元是___构件 ___。
2、在不同的机械中使用，其___功用___相同的零件，称为通用零件，试列举两个此类零件：____齿轮__、___轴承___。
3、平键的截面尺寸应按___轴径___从键的标准中查取，键的长度可参照___轮毂宽度___从标准中选取，必要时应进行强度校核。
4、双头螺柱联接的两被联接件之一是___通___孔，另一是___螺纹(或盲)___孔。
5、螺纹副中，螺纹的升角λ越__小__，自锁性越好；螺纹的升角λ越___大___，螺纹副效率越高。
6、一般精度的直齿圆柱齿轮传动作弯曲强度计算时，将齿轮看作___悬臂梁___，并假定全部载荷作用于___齿顶___。
7、当一对齿轮的材料、齿数比一定时，影响齿面接触强度的几何尺寸参数主要是___分度圆直径(或中心距)___和___齿宽___。
8、直齿圆柱齿轮作接触强度计算时，取___分度圆 ___处的接触为计算依据。
9、在一般机械中的圆柱齿轮传动，往往使小齿轮的齿宽b1____大于__大齿轮的齿宽b2，在计算强度时，工作齿宽b应取___ b2___。
10、在润滑良好的闭式蜗杆传动中，其主要失效形式是_点蚀，胶合和磨损。
11、普通圆柱蜗杆传动中，若蜗杆的螺旋线方向为右旋，导程角γ=15°，则蜗轮的轮齿旋向为_右旋_，螺旋角β=__15°。
12、对于开式蜗杆传动，可采用粘度较__高__的润滑油或润滑脂润滑。
13、普通V带的设计准则是，保证带__不打滑_的前提下，带具有一定的_疲劳寿命。
14、若带传动的初拉力一定，增大__包角____和___摩擦系数___都可以提高带传动的极限摩擦力。
15、V带传动中，从动轮的圆周速度V2总是___小于___主动轮的圆周速度V1，这种现象是由__弹性滑动 ____所引起的。
16、按受载性质分，主要承受__弯矩__的轴为心轴，主要受___扭矩___的轴为传动轴。
17、为了减小轴上的应力集中，轴阶梯处的过渡圆角应尽可能___取大些___。
18、代号为30208的滚动轴承，其内径为___40___mm，精度等级为__ G级(普通级) 。
19、低速、重载、刚性较大的支承，宜选用滚动体为___滚子___的滚动轴承。
20、滚动轴承代号中段的右起第五位数字表示__轴承的类型 ____。
21．切削用量三要素包括切削速度、进给速度、和切削深度。
22．材料的切削加工性的改善途径：1）调整化学成分；2）热处理。
23．螺纹的三要素是指螺距、牙型半角、中径。
24．零件的机械加工质量包括加工精度和表面质量。
25. 拉刀是一种多齿刀具。
拉削时，由于后一个刀齿直径大于前一个刀齿直径，从而能够一层层地从工件上切去金属。
26. 特种加工是指切削加工以外的一些新的加工方法。
27. 常用刀具材料的种类有碳素工具钢、合金工具钢、高速钢、硬质合金、陶瓷、金刚石、立方氮化硼。
28. 一般讲，车削和磨削是外圆的主要加工方法。
29. 常用的夹紧机构有斜楔夹紧机构、铰链夹紧机构螺钉压板、偏心压板。
30. 生产中应根据工件材料、 刀具材料 和 加工要求 合理选择前角的数值。
31. 刀具材料应具有的性能是足够的强度和韧性、高的热硬性、 高耐磨性高硬度 、 良好的工艺性 。
32. 一般切削运动分为 主运动 和 进给运动 。
33. 磨削软材料时应选用 硬 砂轮。
34. 孔的常用加工方法有 钻孔、扩孔、铰孔、镗孔、拉孔、磨孔等。
35. 平面的加工方法有车削、刨削、铣削、拉削、磨削等。
三、 分析计算题（4小题，共50分）1、用于紧联接的一个M16普通螺栓，小径d 1=4.376mm ，预紧力Q 0=20000N ，轴向工作载荷Q e =10000N ，螺栓刚度C b =1×106 N ／mm ，被联接件刚度C m =4×106N ／mm ，螺栓材料的许用应力[σ]=150 N/mm 2。
(1)计算螺栓所受的总拉力Q ；(2)校核螺栓工作时的强度。
解(1) 2.010)41(10166=⨯+⨯=+m b b C C C NQ C C C Q Q Q Q e mb b e 22000100002.02000000=⨯+=++=∆+= (2) ][/2.176)376.14(4220003.143.12221σππσ>=⨯==mm N d Q ca ： ∴强度条件不满足2、如图表示两平板用2个M20的普通螺栓联接，承受横向载荷F=6000N ，若取接合面间的摩擦系数f=0.2，可靠性系数K s =1.2，螺栓材料的许用应力[σ]=120N/mm 2，螺栓的小径d 1=17.294mm 。
试校核螺栓的强度。
解 一个螺栓的横向工作载荷 N z F R 300026000===预紧力 N fm R K Q s 1800012.030002.10=⨯⨯==强度校核 ][/67.99)294.17(4180003.143.122210σππσ≤=⨯==mm N d Q ∴强度满足3、如下图所示二级齿轮减速器中，输入轴上的齿轮1为右旋，n 1转动方向如图所示。
试分析齿轮3、4的螺旋方向应如何设计，才能时中间轴上的轴向力最小？并画出齿轮4所受轴向力的方向(请标在图上)。
答：4、按示例①所示，指出轴系结构中的其它错误(不少于8处)注：润滑方式、倒角和圆角不考虑示例：①—缺少调整垫片答：①缺少调整垫片 ⑥轴承外圈定位超高②套筒定位在端盖上 ⑦轴承安装方向不对③缺一个键 ⑧没有轴径变化④缺密封件 ⑨轴向定位不可靠⑤孔与轴间无间隙 ⑩键太长5、下图为一压力容器，容器盖与缸体用6个普通螺栓联接，缸内压强p=2 N ／mm 2，缸径D=150 mm 。
根据联接的紧密性要求，每个螺栓的残余预紧力Q r =1.6Q e ，Q e 为单个螺栓的工作拉力。
若选用螺栓材料为35钢，性能等级为5.6级，屈服极限σs =300 N/mm2，安全系数S=3。
试计算所需螺栓的小径d 1。
（15分）解 容器盖所受的载荷 N D p F 92.35342415014.32422=⨯⨯==∑π（4分 ） 单个螺栓的工作拉力 N z F Q e 49.5890692.35342===∑（ 2分 ） 总拉力 N Q Q Q Q Q e e e r 27.1531549.58906.26.1=⨯=+=+=（2分） 许用应力 2/1002300][mm N S s ===σσ （ 3分） 螺栓小径 mm Q d 1610027.153153.14][3.141≈⨯⨯=⨯≥πσπ（4分）四、问答题（12小题，共 110分）1、对插齿和滚齿在加工质量、生产率及加工范围方面进行比较。
（6分）答：（1）加工质量，相近；（2）生产率，一般插齿低，但加工小模数、较窄和扇形齿轮，插齿高于滚齿；（3）加工范围，加工斜齿插齿不如滚齿。
插齿能加工内齿轮等。
评分点：每点2分2、对铣削和刨削在生产率、加工质量及设备和刀具费用方面进行比较。
（6分）答：生产率，一般铣削高，但加工窄长平面，刨削高；加工质量，相近；设备和刀具费用，铣削高。
评分点：每点2分3、刀具材料应具备哪些性能？（10分）答：刀具材料应具备的性能：●高硬度高于工件材料的硬度。
●足够的强度和韧性●高耐磨性●高的热硬性高温下仍能保持高硬度的性能。
●良好的工艺性评分点：每项2分4、简要回答钻孔表面粗糙度大和生产率低的原因。
（6分）答：（1）排屑困难；（2）切削热多，切削液难进入切削部位；（3）限制切削速度提高。
评分点：每点2分5、车削外圆有哪些特点？（8分）答：车削外圆的特点：●切削过程连续，切削面积不变，切削力变化小。
●车刀简单、制造和刃磨方便，费用低。
●易于保证外圆表面和其它表面的位置精度。
●适于加工各种材料，但难以加工硬度很高的淬火钢件。
评分点：每点2分6、与传统加工方法比，特种加工主要有哪些特点？（6分）答：与传统加工方法比，特种加工的主要特点：（1）不依靠机械能，而利用电能、声能、光能、热能等。
（2）刀具硬度可以低于材料硬度。
超声波加工等。
（3）工具与工件间不存在显著的机械切削力。
评分点：每点2分7、平面的加工方法有哪些？其中主要加工方法有哪些？（8分）答：有车削、刨削、铣削、拉削、磨削等（5分）。
其中，铣削、刨削、磨削是平面的主要加工方法（3分）。
8、试述刀具前角大小对切削加工的影响及如何选择前角（包括内容：1.）前角的定义；2. ）前角大小对切削加工的影响；3.）如何选择前角）。
（10分）答：（1）前刀面与基面夹角；（2分）（2）前角大，刀刃锋利。
但过大，刀刃脆弱；（2分）（3）生产中根据工件材料、刀具材料和加工要求选择前角。
（1分）加工塑性材料，选较大前角，（1分）加工脆性材料，选较小前角，工件材料强度、硬度低，前角应大些，否则选小些，（1分）硬质合金刀具前角比高速钢小，（1分）精加工大些，粗加工小些。
（1分）9、试述积屑瘤的形成及防止措施（包括内容：1.）积屑瘤定义;2）积屑瘤产生的基本原因；3）积屑瘤对切削加工的影响；4）防止措施。
）。
（10分）答：（1）切削塑性金属材料时,来自切屑和工件的金属粘结层积在前刀面上,形成硬度很高的楔块。
（3分）（2）切屑和工件产生剧烈摩擦, 摩擦力>切屑内部的分子结合力。
（3分）（3.）保护刀刃和增大前角。
但时现时消,降低加工精度。
粗加工时利用，精加工时避免。
（2分）（4.）首先改变切削速度，其次用切削液。
（2分）10、试述刀具后角大小对切削加工的影响及如何选择后角（1.后角的定义；2. 后角大小对切削加工的影响；3. 如何选择后角）。
（10分）答：（1）主后刀面与切削平面夹角；（4分）（2）减少摩擦，后加过大，强度降低；（3分）（3）粗加工取小后角，精加工，取大后角。
（3分）11、对零件结构设计有哪几方面的要求？（10分）答：对零件的结构设计有以下几方面的要求(1) 加工表面的几何形状应尽量简单。
(2) 有相互位置精度要求的表面，最好能在一次安装中加工出来。
(3) 尽量减少加工表面的数量。
(4) 应力求零件某些结构尺寸标准化。
(5) 零件应便于安装，定位准确，夹紧可靠。
