Linux内核中ARM中断实现详解request_irq()、free_irq()Request_irq()调用的定义：int request_irq(unsigned int irq,void (*handler)(int irq, void *dev_id, struct pt_regs *regs),unsigned long irqflags,const char * devname,void *dev_id);irq 是要申请的硬件中断号。
具体应是何值参见博文blog.csdn/songqqnew/article/details/6791602。
handler 是向系统注册的中断处理函数，是一个回调函数，中断发生时，系统调用这个函数，dev_id 参数将被传递给它。
即是中断服务子程序，用staticirqreturn_tadc_interrupt(intirq,void*dev_id)；定义或声明。
Irqflags 是中断处理的一些属性。
若设置了IRQF_DISABLED （老版本中的SA_INTERRUPT，本版zhon 已经不支持了），则表示中断处理程序是快速处理程序，快速处理程序被调用时屏蔽所有中断，慢速处理程序不屏蔽；若设置了IRQF_SHARED （老版本中的SA_SHIRQ），则表示多个设备共享中断，若设置了IRQF_SAMPLE_RANDOM（老版本中的SA_SAMPLE_RANDOM），表示对系统熵有贡献，对系统获取随机数有好处。
（这几个flag 是可以通过或的方式同时使用的）devname 设置中断名称，在cat /proc/interrupts 中可以看到此名称。
为注册的驱动程序的设备名。
dev_id 在中断共享时会用到。
一般设置为这个设备的device 结构本身或者NULL。
中断处理程序可以用dev_id 找到相应的控制这个中断的设备，或者用irq2dev_map 找到中断对应的设备。
arm中断实验的实验报告ARM中断实验的实验报告引言：ARM中断是一种常用的处理器功能，它可以在特定条件下中断当前的程序执行，转而执行指定的中断服务程序。
本次实验旨在通过ARM中断实验，深入了解中断的原理和应用。
一、实验背景ARM中断是ARM处理器中的一种重要功能，它可以在特定条件下中断当前的程序执行，转而执行指定的中断服务程序。
中断可以分为外部中断和内部中断两种类型。
外部中断是指来自外部设备的中断请求，例如外部设备的输入信号变化；内部中断是指来自处理器内部的中断请求，例如算术溢出、指令错误等。
二、实验目的1. 了解中断的概念和原理；2. 掌握ARM中断的实现方法；3. 学习如何编写中断服务程序。
三、实验步骤1. 准备实验环境：搭建ARM开发板，连接必要的外设；2. 配置中断控制器：根据实验需求，配置中断控制器的相关寄存器，使其能够正确响应中断请求；3. 编写中断服务程序：根据实验需求，编写中断服务程序，实现中断处理的相关功能；4. 运行实验程序：将编写好的程序下载到ARM开发板上，运行程序，观察中断的触发和响应情况；5. 实验结果分析：根据实验结果，分析中断的触发条件、中断服务程序的执行情况等。
四、实验结果与分析通过实验，我们成功实现了ARM中断的功能。
在实验过程中，我们配置了外部设备的中断引脚，当引脚状态发生变化时，中断控制器会产生中断请求，处理器则会立即中断当前的程序执行，转而执行中断服务程序。
在中断服务程序中，我们可以完成一些特定的操作，例如读取外设数据、更新系统状态等。
实验结果表明，中断服务程序能够正确地响应中断请求，并完成相应的操作。
五、实验总结本次实验通过ARM中断的实验，我们深入了解了中断的原理和应用。
中断是一种重要的处理器功能，它可以在特定条件下中断当前的程序执行，转而执行指定的中断服务程序。
掌握了中断的实现方法和编写中断服务程序的技巧，我们可以在实际应用中更好地利用中断功能，提高系统的响应速度和稳定性。
Linux中断处理流程1. 中断处理流程 当中断发⽣时，Linux系统会跳转到asm_do_IRQ()函数（所有中断程序的总⼊⼝函数），并且把中断号irq传进来。
根据中断号，找到中断号对应的irq_desc结构（irq_desc结构为内核中中断的描述结构，内核中有⼀个irq_desc结构的数组irq_desc_ptrs[NR_IRQS]），然后调⽤irq_desc中的handle_irq函数，即中断⼊⼝函数。
我们编写中断的驱动，即填充并注册irq_desc结构。
2. 中断处理数据结构：irq_desc Linux内核将所有的中断统⼀编号，使⽤⼀个irq_desc[NR_IRQS]的结构体数组来描述这些中断：每个数组项对应着⼀个中断源（也可能是⼀组中断源），记录中断⼊⼝函数、中断标记，并提供了中断的底层硬件访问函数（中断清除、屏蔽、使能）。
另外通过这个结构体数组项中的action，能够找到⽤户注册的中断处理函数。
struct irq_desc {unsigned int irq;irq_flow_handler_t handle_irq;struct irq_chip *chip;struct msi_desc *msi_desc;void *handler_data;void *chip_data;struct irqaction *action; /* IRQ action list */unsigned int status; /* IRQ status */unsigned int depth; /* nested irq disables */unsigned int wake_depth; /* nested wake enables */unsigned int irq_count; /* For detecting broken IRQs */unsigned long last_unhandled; /* Aging timer for unhandled count */unsigned int irqs_unhandled;spinlock_t lock;const char *name;} ____cacheline_internodealigned_in_smp;（1）handle_irq：中断的⼊⼝函数（2）chip：包含这个中断的清除、屏蔽、使能等底层函数struct irq_chip {const char *name;unsigned int (*startup)(unsigned int irq);void (*shutdown)(unsigned int irq);void (*enable)(unsigned int irq);void (*disable)(unsigned int irq);void (*ack)(unsigned int irq);void (*mask)(unsigned int irq);void (*mask_ack)(unsigned int irq);void (*unmask)(unsigned int irq);void (*eoi)(unsigned int irq);void (*end)(unsigned int irq);void (*set_affinity)(unsigned int irq,const struct cpumask *dest);int (*retrigger)(unsigned int irq);int (*set_type)(unsigned int irq, unsigned int flow_type);int (*set_wake)(unsigned int irq, unsigned int on);/* Currently used only by UML, might disappear one day.*/#ifdef CONFIG_IRQ_RELEASE_METHODvoid (*release)(unsigned int irq, void *dev_id);#endif/** For compatibility, ->typename is copied into ->name.* Will disappear.*/const char *typename;};（3）action：记录⽤户注册的中断处理函数、中断标志等内容struct irqaction {irq_handler_t handler;unsigned long flags;cpumask_t mask;const char *name;void *dev_id;struct irqaction *next;int irq;struct proc_dir_entry *dir;};3. 中断处理流程总结（1）发⽣中断后，CPU执⾏异常向量vector_irq的代码；（2）在vector_irq⾥⾯，最终会调⽤中断处理C程序总⼊⼝函数asm_do_IRQ();（3）asm_do_IRQ()根据中断号调⽤irq_des[NR_IRQS]数组中的对应数组项中的handle_irq();（4）handle_irq()会使⽤chip的成员函数来设置硬件，例如清除中断，禁⽌中断，重新开启中断等；（5）handle_irq逐个调⽤⽤户在action链表中注册的处理函数。

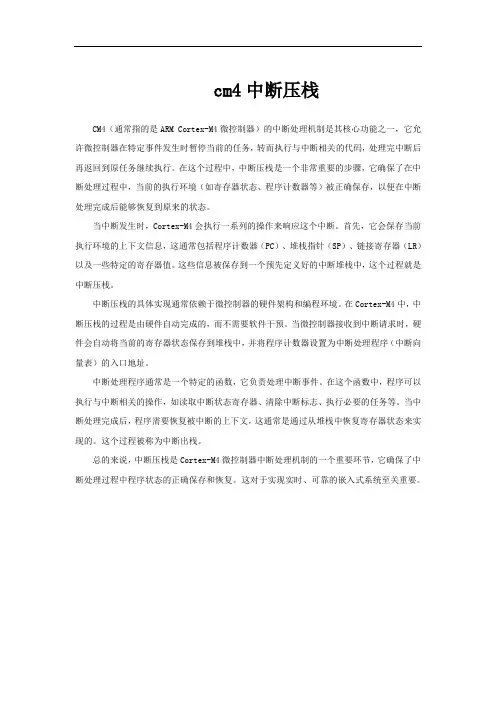

cm4中断压栈
