机电工程施工课件第一课：机电工程施工简介一、机电工程施工概述1. 机电工程的定义机电工程是指以机械、电气、电子等技术为基础，对建筑物及其配套设施进行安装、调试、维护和改进等一系列工程活动的过程。
2. 机电工程施工的重要性机电设备是建筑物中不可或缺的一部分，它们保障了建筑物的正常运行和使用。
机电工程的施工质量和效率直接影响到建筑物的使用效果和安全性。
二、机电工程施工的主要内容1. 机电设备安装机电设备的安装是指按照设计要求和施工方案，将各种机械、电气和电子设备安装到建筑物内的指定位置，并进行相应的调试和连接工作。
2. 电气设备安装电气设备的安装涉及到电力输配电系统、照明系统、智能化控制系统及其他相关电气设备的安装与调试。
3. 弱电系统安装弱电系统包括通信系统、安防系统、集成楼宇自控系统等，安装需要进行专门的工程施工。
4. 机电设备调试机电设备安装完成后，需要进行设备的调试工作，确保其正常运行和相互协调。
5. 机电工程维护机电设备安装完成后，需要进行设备的日常维护保养，确保设备的长期稳定运行。
三、机电工程施工的技术要求1. 施工技术要求机电工程施工需要严格遵守相关法律法规和标准规范，进行专业化的施工方案设计和施工操作，确保施工质量和安全。
2. 施工现场管理要求机电工程施工现场需要进行严格的管理和监督，包括现场安全防护、施工进度和质量的监督等。
3. 施工合同履行要求机电工程施工需要严格遵守合同规定，按时、按质、按量完成合同要求。
第二课：机电工程施工的施工准备一、施工前的准备工作1. 施工图纸的审查对机电工程的施工图纸进行认真审查，了解施工的具体要求和工程范围。
2. 设备和材料的准备按照施工图纸要求，提前准备好所需的机电设备和材料。
3. 施工人员的培训对施工人员进行相关技术和安全培训，确保其具备相应的专业技能和知识。
4. 施工场地的准备对施工场地进行清理和准备，保障施工安全和施工进度。
二、施工现场的布置1. 施工设备的摆放根据施工需要，合理摆放施工设备和材料，确保施工的流畅进行。

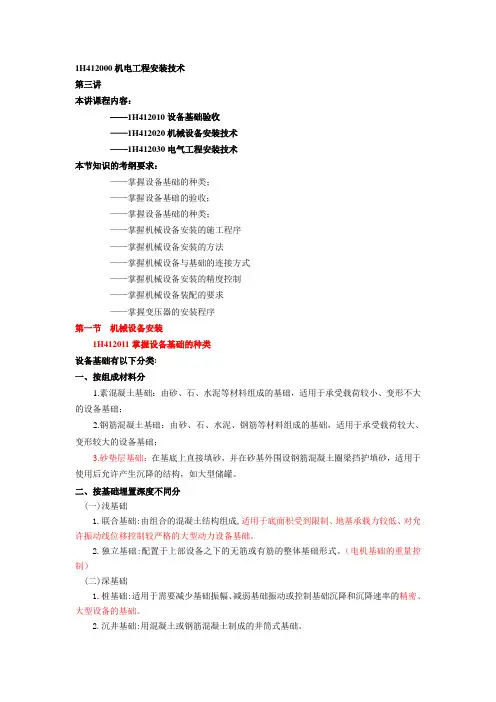

1H412000机电工程安装技术第三讲本讲课程内容：——1H412010设备基础验收——1H412020机械设备安装技术——1H412030电气工程安装技术本节知识的考纲要求：——掌握设备基础的种类；——掌握设备基础的验收；——掌握设备基础的种类；——掌握机械设备安装的施工程序——掌握机械设备安装的方法——掌握机械设备与基础的连接方式——掌握机械设备安装的精度控制——掌握机械设备装配的要求——掌握变压器的安装程序第一节机械设备安装1H412011掌握设备基础的种类设备基础有以下分类:一、按组成材料分1.素混凝土基础：由砂、石、水泥等材料组成的基础，适用于承受载荷较小、变形不大的设备基础；2.钢筋混凝土基础：由砂、石、水泥、钢筋等材料组成的基础，适用于承受载荷较大、变形较大的设备基础；3.砂垫层基础：在基底上直接填砂，并在砂基外围设钢筋混凝土圈梁挡护填砂，适用于使用后允许产生沉降的结构，如大型储罐。
二、按基础埋置深度不同分(一)浅基础1.联合基础:由组合的混凝土结构组成,适用于底面积受到限制、地基承载力较低、对允许振动线位移控制较严格的大型动力设备基础。
2.独立基础:配置于上部设备之下的无筋或有筋的整体基础形式。
（电机基础的重量控制）(二)深基础1.桩基础:适用于需要减少基础振幅、减弱基础振动或控制基础沉降和沉降速率的精密、大型设备的基础。
2.沉井基础:用混凝土或钢筋混凝土制成的井筒式基础。
三、按基础的结构形式不同分1.大块式基础:以钢筋混凝土为主要材料、刚度很大的块体基础,广泛应用于设备基础。
2.框架式基础:由顶层梁板、立柱和底层梁板结构组成的基础,适用于作为电机、压缩机等设备的基础。
四、按使用功能不同分1．减振基础；2．绝热层基础：在基础底部设置隔热、保温层的基础,适用于有特殊保温要求的设备基础。
1H412012掌握设备基础的验收（六项内容）验收依据：设备基础验收应是根据图纸和技术规范的要求,对设备基础工程进行全面的检查和验收；考察内容：对设备基础位置尺寸、标高及外观的要求；对设备基础混凝土强度的验收要求；对地脚螺栓的验收要求；对垫铁的验收要求；基础灌浆的验收要求；设备基础的预压试验。
2H313010 机械设备安装工程施工技术2H313011 机械设备安装程序和要求一、机械设备安装的一般程序机械设备安装的一般程序为：施工准备→设备开箱检查→基础测量放线→基础检查验收→垫铁设置→设备吊装就位→设备安装调整→设备固定与灌浆→零部件清洗与装配→润滑与设备加油→设备试运转→工程验收。
二、机械设备安装的一般要求（一）施工准备1.编制施工组织设计或专项施工方案2.编制设备进场计划，劳动力、材料、机具等资源使用计划，有序组织进场3.现场设施应具备开工条件（二）设备开箱检查机械设备开箱时，应由建设单位、监理单位、施工单位共同参加，按下列项目进行检查和记录：（1）箱号、箱数以及包装情况；（2）设备名称、规格和型号，重要零部件还需按质量标准进行检查验收；（3）随机技术文件（如使用说明书、合格证明书和装箱清单等）及专用工具；（4）有无缺损件，表面有无损坏和锈蚀；（5）其他需要记录的事项。
（三）基础测量放线1.设定基准线和基准点的原则设备安装的定位依据通常称为基准线（平面）和基准点（高程）。
设定基准线和基准点，通常应遵循下列原则：1）安装检测使用方便；2）有利于保持而不被毁损；3）刻划清晰容易辨识。
2.基准线和基准点的设置要求（1）机械设备就位前，按工艺布置图并依据测量控制网或相关建筑物轴线、边缘线、标高线，划定安装的基准线和基准点。
（3）对于与其他设备有机械联系的机械设备，应划定共同的安装基准线和基准点。
（4）平面位置安装基准线与基础实际轴线或与厂房墙、柱的实际轴线、边缘线的距离，其允许偏差为±20mm。
（5）对于与其他设备无机械联系的机械设备，其定位基面、线或点与安装基准线的允许偏差为±20mm，与安装基准点的允许偏差为－10～＋20mm。
（6）对于与其他设备有机械联系的机械设备，其定位基面、线或点与安装基准线的允许偏差为±2mm，与安装基准点的允许偏差为±1mm。

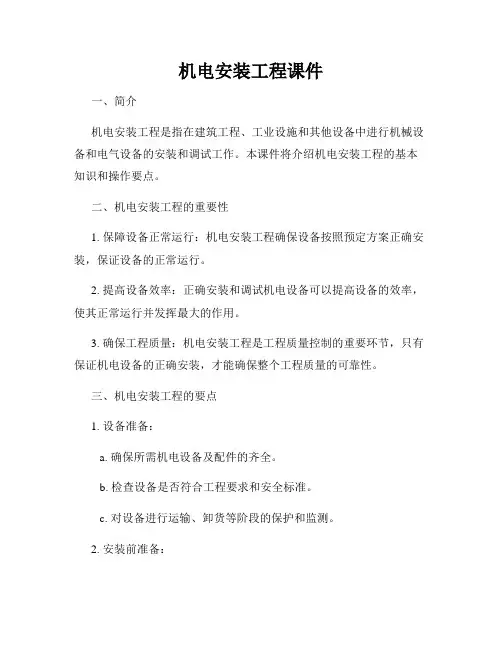

机电安装工程课件一、简介机电安装工程是指在建筑工程、工业设施和其他设备中进行机械设备和电气设备的安装和调试工作。
本课件将介绍机电安装工程的基本知识和操作要点。
二、机电安装工程的重要性1. 保障设备正常运行：机电安装工程确保设备按照预定方案正确安装，保证设备的正常运行。
2. 提高设备效率：正确安装和调试机电设备可以提高设备的效率，使其正常运行并发挥最大的作用。
3. 确保工程质量：机电安装工程是工程质量控制的重要环节，只有保证机电设备的正确安装，才能确保整个工程质量的可靠性。
三、机电安装工程的要点1. 设备准备：a. 确保所需机电设备及配件的齐全。
b. 检查设备是否符合工程要求和安全标准。
c. 对设备进行运输、卸货等阶段的保护和监测。
2. 安装前准备：a. 安装前进行工地勘察，确保施工现场的安全和准备工作的顺利进行。
b. 拟定安装方案和进度计划。
c. 确定施工队伍和人员安排。
3. 安装过程：a. 根据安装方案进行设备组装。
b. 进行设备的定位和固定。
c. 进行设备的连接和布线。
d. 安装管道和管线。
e. 完成设备的绝缘和接地。
4. 调试和试运行：a. 按照设备的调试方案进行设备的调试工作。
b. 检查设备运行是否正常，确保设备没有故障和漏洞。
c. 进行设备的试运行，检查设备运行是否稳定。
5. 完工验收：a. 对安装工程进行全面的检查和测试。
b. 确保设备符合相关法规和标准要求。
c. 完成工程竣工报告，整理相关资料。
四、机电安装工程中的注意事项1. 安全第一：机电安装工程的施工过程中必须严格遵守安全操作规程，确保施工人员的人身安全。
2. 物料保护：机电设备在运输和安装过程中需特别注意物料的保护，避免损坏和丢失。
3. 严格执行施工计划：安装工程需要按照施工计划进行，避免影响工程进度。
4. 配合协调：机电安装工程需要与其他工程进行配合协调，确保顺利进行。
五、结语机电安装工程是建筑工程中不可或缺的一环，本课件提供了机电安装工程的基本知识和要点，希望能对相关从业人员有所帮助。
