电缆型号符号含义及常用电缆截面积大小概要

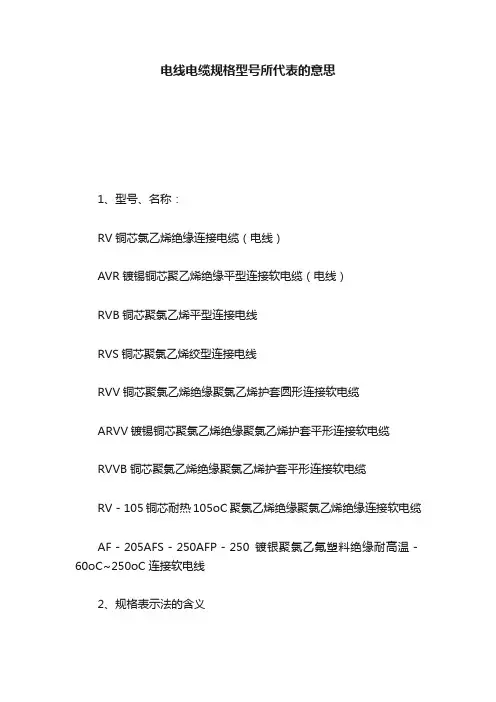

电线电缆规格型号所代表的意思
1、型号、名称：
RV铜芯氯乙烯绝缘连接电缆（电线）
AVR镀锡铜芯聚乙烯绝缘平型连接软电缆（电线）
RVB铜芯聚氯乙烯平型连接电线
RVS铜芯聚氯乙烯绞型连接电线
RVV铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆
ARVV镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆
RVVB铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆
RV－105铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆
AF－205AFS－250AFP－250镀银聚氯乙氟塑料绝缘耐高温－60oC~250oC连接软电线
2、规格表示法的含义
规格采用芯数、标称截面和电压等级表示
①单芯分支电缆规格表示法：
同一回路电缆根数＊（1*标称截面）， 0.6/1KV，
如：4*(1*185)+1*95 0.6/1KV
②多芯绞合型分支电缆规格表示法：
同一回路电缆根数＊标称截面， 0.6/1KV，
如：4**185+1*95 0.6/1KV
电线电缆规格型号说明：
注：
B（B）——第一个字母表示布线，第二个字母表示玻璃丝编制。

V（V）——第一个字母表示聚乙烯（塑料）绝缘，第二个字母表示聚乙烯护套。

L（L）——铝，无L则表示铜
F（F）——复合型
R——软线
S——双绞X——绝缘橡胶。

电缆规格型号及表示含义Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】电线电缆表示方法主要由型号、规格及标准编号这三个部分组成。

1、型号的含义电气装备用电线电缆及电力电缆的型号主要由以下七部分组成：有些特殊的电线电缆型号最后还有派生代号。

下面将最常用的电线电缆型号中字母的含义介绍一下：1)类别、用途代号A-安装线 B-绝缘线 C-船用电缆K-控制电缆 N-农用电缆 R-软线U-矿用电缆 Y-移动电缆 JK-绝缘架空电缆M-煤矿用ZR-阻燃型 NH-耐火型 ZA-A级阻燃ZB-B级阻燃 ZC-C级阻燃 WD-低烟无卤型2）导体代号T—铜导线（略） L-铝芯3）绝缘层代号V—PVC塑料 YJ—XLPE绝缘X—橡皮 Y—聚乙烯料F—聚四氟乙烯4）护层代号V-PVC套 Y-聚乙烯料N-尼龙护套 P-铜丝编织屏蔽 P2-铜带屏蔽L-棉纱编织涂蜡克 Q-铅包5）特征代号B-扁平型 R-柔软C-重型 Q-轻型G-高压 H-电焊机用S-双绞型6）铠装层代号2—双钢带 3—细圆钢丝4—粗圆钢丝7）外护层代号1—纤维层 2—PVC套3—PE套2、最常用的电气装备用电线电缆及电力电缆的型号示例VV—铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆VLV—铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆YJV22—铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆 KVV—聚氯乙烯绝缘聚氯乙烯护套控制电缆227IEC 01（BV）—简称BV，一般用途单芯硬导体无护套电缆227IEC 02（RV）—简称RV，一般用途单芯软导体无护套电缆227IEC 10（BVV）—简称BVV，轻型聚氯乙烯护套电缆227IEC 52（RVV）—简称RVV，轻型聚氯乙烯护套软线227IEC 53（RVV）—简称RVV，普通聚氯乙烯护套软线BV—铜芯聚氯乙烯绝缘电线BVR—铜芯聚氯乙烯绝缘软电缆BVVB—铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆JKLYJ—交联聚乙烯绝缘架空电缆YC、YCW—重型橡套软电缆YZ、YZW—中型橡套软电缆YQ、YQW—轻型橡套软电缆YH—电焊机电缆3、规格规格又由额定电压、芯数及标称截面组成。

电缆符号及意义电线电缆中BV、BLV、BVVB、BVR、RV、RVS、RVV、QVR、AVVR、VV、VLV、KVV是什么意思?都是电线的一些型号B系列归类属于布电线，所以开头用B，电压：300/500V 电线按用途分为电磁线和通用绝缘电线。

绝缘电线又称为布电线。

绝缘电线（布电线）是指包覆绝缘层的电线，包括各种连接线、安装线。

V就是PVC聚氯乙烯，也就是（塑料）L就是铝芯的代码T就是铜芯的代码（一般省略不写）R就是(软)的意思，要做到软，就是增加导体根数BV铜芯聚氯乙烯绝缘电线BLV铝芯聚氯乙烯绝缘电线BVR铜芯聚氯乙烯绝缘软电线以上电线结构：导体+绝缘拿2.5mm2为例：BV是1根直径1.78mm和7根0.68两种BLV是1根直径1.78mmBVR是19根直径0.41mmRV铜芯聚氯乙烯绝缘连接软电线它比BVR更软，还是2.5是49根0.25mm铜丝RVV铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线比RV多了一层塑料护套另外：我们最常用的“护套线”BVVB铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆就是2根BV线，在+一层白色的护套什么是护套线护套线是指带有护套层的单芯或多芯电线，带护套的较安全。

说白了，我们最常用的“护套线”，一层白色聚氯乙烯护套，里面套着几根BV线。

这种线一般是铜芯导线，除了导线外面有一层绝缘层外，导线外面还有一层保护层。

常用的护套线有RVV、BVV、RVVB、bvvb这几种型号。

护套线的可分为硬护套线和软护套线两种。

根据应用环境和形状分为圆护套线和扁护套线，圆护套线一般的是多芯，扁的一般是单芯。

YJV是什么电缆（YJV电缆含义）【全称】交联聚乙烯绝缘聚氯乙烯护套电力电缆Y----聚乙烯J-----交联V----聚氯乙烯护套【芯数】单芯、2芯、3芯、4芯、5芯、3+1、3+2、4+1等【规格】1.5平方到240平方不等【颜色】黑色【铜质】国标无氧铜（紫铜）【护套】聚氯乙烯PVC【标准】本产品按GB12706《额定电压35KV铜芯、铝芯塑料绝缘电力电缆》标准生产，同时还可根据用户需要定做电缆。

电缆符号及意义电线电缆中BV、BLV、BVVB、BVR、RV、RVS、RVV、QVR、AVVR、VV、VLV、KVV是什么意思?都是电线的一些型号B系列归类属于布电线，所以开头用B，电压：300/500V 电线按用途分为电磁线和通用绝缘电线。

绝缘电线又称为布电线。

绝缘电线（布电线）是指包覆绝缘层的电线，包括各种连接线、安装线。

V就是PVC聚氯乙烯，也就是（塑料）L就是铝芯的代码T就是铜芯的代码（一般省略不写）R就是(软)的意思，要做到软，就是增加导体根数BV铜芯聚氯乙烯绝缘电线BLV铝芯聚氯乙烯绝缘电线BVR铜芯聚氯乙烯绝缘软电线以上电线结构：导体+绝缘拿2.5mm2为例：BV是1根直径1.78mm和7根0.68两种BLV是1根直径1.78mmBVR是19根直径0.41mmRV铜芯聚氯乙烯绝缘连接软电线它比BVR更软，还是2.5是49根0.25mm铜丝RVV铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线比RV多了一层塑料护套另外：我们最常用的“护套线”BVVB铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆就是2根BV线，在+一层白色的护套什么是护套线护套线是指带有护套层的单芯或多芯电线，带护套的较安全。

说白了，我们最常用的“护套线”，一层白色聚氯乙烯护套，里面套着几根BV线。

这种线一般是铜芯导线，除了导线外面有一层绝缘层外，导线外面还有一层保护层。

常用的护套线有RVV、BVV、RVVB、bvvb这几种型号。

护套线的可分为硬护套线和软护套线两种。

根据应用环境和形状分为圆护套线和扁护套线，圆护套线一般的是多芯，扁的一般是单芯。

YJV是什么电缆（YJV电缆含义）【全称】交联聚乙烯绝缘聚氯乙烯护套电力电缆Y----聚乙烯J-----交联V----聚氯乙烯护套【芯数】单芯、2芯、3芯、4芯、5芯、3+1、3+2、4+1等【规格】1.5平方到240平方不等【颜色】黑色【铜质】国标无氧铜（紫铜）【护套】聚氯乙烯PVC【标准】本产品按GB12706《额定电压35KV铜芯、铝芯塑料绝缘电力电缆》标准生产，同时还可根据用户需要定做电缆。

电缆型号符号含义及常用电缆截面积大小公司用的电缆:ZR-YJV阻燃型交联聚乙烯绝缘,聚氯乙烯护套电力电缆(ZR阻燃型,YJ交联聚氯乙烯绝缘,V聚氯乙烯护套电力线的标称截面积有:10、16、25、35、50、70、95、120、150, 185、200、240、250、300、400、500mm2由前面14种电缆并接而得到的常用截面积还有:370(2×185、400 (2×200、480(2×240、500(2×250、600(2×300、720(3×240、750(3×250、800(4×200、900(3×300960(4×240、1000(4×250、1200(4×300、1250(5×250、1500(5×300、1800mm2(6×300mm2。

1、 VV:聚氯乙烯绝缘,聚氯乙烯护套电力电缆可敷设在室内、隧道、电缆沟、管道、易燃及严重腐蚀的地方,但不能承受机械外力作用。

如需承受机械外力作用加绕钢带铠装。

2、 YJV:交联聚乙烯绝缘,聚氯乙烯护套电力电缆可敷设在室内、隧道内及管道中,可经受一定的敷设牵经,但电缆不能承受外力作用,单芯电缆不允许敷设在磁性材料管道中。

如需承受机械外力作用加绕钢带铠装。

3、 ZR-VV:阻燃聚氯乙烯绝缘,聚氯乙烯护套电力电缆可敷设在室内、隧道、电缆沟、管道、易燃及严重腐蚀的地方,但不能承受机械外力作用。

如需承受机械外力作用加绕钢带铠装。

特点:在明火燃烧的情况下,移走火源,≤12s自动熄灭。

4、 ZR-YJV:阻燃交联聚乙烯绝缘,聚氯乙燃护套电力电缆可敷设在室内、隧道内及管道中,可经受一定的敷设牵引,但电缆不能承受外力作用,单芯电缆不允许敷设在磁性材料管道中。

如需承受机械外力作用加绕钢带铠装。

特点:在明火燃烧的情况下,移走火源,≤12s自动熄灭。

电线电缆规格型号说明及含义Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】电线电缆规格型号说明及含义] []电线电缆规格型号说明型号名称用途BX（BLX）BXF（BLXF）BXR 铜（铝）芯橡皮绝缘线铜（铝）芯氯丁橡皮绝缘线铜芯橡皮绝缘软线适用交流500V及以下或直流1000V及以下的电气设备及照明装置之用BV（BLV）BVV（BLVV）BVVB（BLVVB）BVRBV-105铜（铝）芯聚氯乙烯绝缘线铜（铝）芯聚氯乙烯绝缘氯乙烯护套圆形电线铜（铝）芯聚氯乙烯绝缘氯乙烯护套平形电线铜（铝）芯聚氯乙烯绝缘软线铜芯耐热105°C聚氯乙烯绝缘软线适用于各种交流、直流电器装置，电工仪表、仪器，电讯设备，动力及照明线路固定敷设之用RV RVB RVS RV-105 RXS RX 铜芯聚氯乙烯绝缘软线铜芯聚氯乙烯绝缘平行软线铜芯聚氯乙烯绝缘绞型软线铜芯耐热105°C聚氯乙烯绝缘连接软电线铜芯橡皮绝缘棉纱编织绞型软电线铜芯橡皮绝缘棉纱编织圆型软电线适用于各种交流、直流电器、电工仪表、家用电器、小型电动工具、动力及照明装置的连接B（B）——第一个字母表示布线，第二个字母表示玻璃丝编制；V（V）——第一个字母表示聚乙烯（塑料）绝缘，第二个字母表示聚乙烯护套；L（L）——铝，无L则表示铜；F（F）——复合型；R——软线；S——双绞；X——绝缘橡胶电缆型号含义外护层代号含义常见电缆型号说明及用途型号名称用途铜芯NA-YJV,NB-YJV,交联聚乙烯绝缘聚氯乙烯护套A(B)类耐火电力电缆可敷设在对耐火有要求的室内、隧道及管道中。

NA-YJV22, NB-YJV22,交联聚乙烯绝缘钢带铠装聚氯乙烯护套A(B)类耐火电力电缆适宜对耐火有要求时埋地敷设，不适宜管道内敷设。

NA-VV，NB-VV，聚氯乙烯绝缘聚氯乙烯护套A(B)类耐火电力电缆可敷设在对耐火有要求的室内、隧道及管道中。

电缆型号符号含义及常用电缆截面积大小公司用的电缆:ZR-YJV阻燃型交联聚乙烯绝缘,聚氯乙烯护套电力电缆(ZR阻燃型,YJ交联聚氯乙烯绝缘,V聚氯乙烯护套电力线的标称截面积有:10、16、25、35、50、70、95、120、150, 185、200、240、250、300、400、500mm2由前面14种电缆并接而得到的常用截面积还有:370(2×185、400 (2×200、480(2×240、500(2×250、600(2×300、720(3×240、750(3×250、800(4×200、900(3×300960(4×240、1000(4×250、1200(4×300、1250(5×250、1500(5×300、1800mm2(6×300mm2。

1、 VV:聚氯乙烯绝缘,聚氯乙烯护套电力电缆可敷设在室内、隧道、电缆沟、管道、易燃及严重腐蚀的地方,但不能承受机械外力作用。

如需承受机械外力作用加绕钢带铠装。

2、 YJV:交联聚乙烯绝缘,聚氯乙烯护套电力电缆可敷设在室内、隧道内及管道中,可经受一定的敷设牵经,但电缆不能承受外力作用,单芯电缆不允许敷设在磁性材料管道中。

如需承受机械外力作用加绕钢带铠装。

3、 ZR-VV:阻燃聚氯乙烯绝缘,聚氯乙烯护套电力电缆可敷设在室内、隧道、电缆沟、管道、易燃及严重腐蚀的地方,但不能承受机械外力作用。

如需承受机械外力作用加绕钢带铠装。

特点:在明火燃烧的情况下,移走火源,≤12s自动熄灭。

4、 ZR-YJV:阻燃交联聚乙烯绝缘,聚氯乙燃护套电力电缆可敷设在室内、隧道内及管道中,可经受一定的敷设牵引,但电缆不能承受外力作用,单芯电缆不允许敷设在磁性材料管道中。

如需承受机械外力作用加绕钢带铠装。

特点:在明火燃烧的情况下,移走火源,≤12s自动熄灭。

常用电线电缆型号含义及用途电缆型号含义用途BX,BLX 橡胶绝缘电线固定敷设于室内或室外，明敷,暗敷或穿管，作为设备安装用线。

BXF,BLXF 氯丁橡胶绝缘电线同BX型，耐气候好，适用于室外。

BXH，BXLHF 橡胶绝缘和护套电线同BX型，适用于较潮湿的场所和作为室外进户线。

BV，BLV 聚氯乙烯绝缘电线同BX型，但耐湿性和耐气候性较好。

芯数：1芯电压等级：450/750V;300/500V截面范围mm：1.5~400；0。

75~1BLV截面范围mm：2.5~400.BVR 聚氯乙烯绝缘软电线同BV型，仅用于安装时要求柔软的场所,电压等级：450/750V,截面范围mm:2.5~70芯数：1芯。

BVVB BLVVB 聚氯乙烯绝缘聚氯乙烯护套铜芯扁护套线使用场合:固定敷设于要求机械防护较高，潮湿等场合，可明敷或暗敷。

电压等级300/500V截面范围mm：0.75~10 2.5～10芯数：2~3芯BV-105BLV—105耐热105℃聚氯乙烯绝缘电线同BV型，用于45℃及以上高温环境中BVR-105 耐热105℃聚氯乙烯绝缘软电线同BVR型，用于45℃及以上高温环境中RV 单芯铜芯氯乙烯绝缘软线供各种移动电器，仪表.电信设备,自动化装置接线用；也用于内部安装用线,安装环境温度不低于-15℃。

用于中轻型移动电器，仪器仪表，家用电器，动力照明等要求柔软的地方。

电压等级：450/750V；300/500V截面范围mm：1.5~240 0。

5～1芯数：1芯RPV 铜芯氯乙烯绝缘屏蔽软线使用场合:移动使用和安装时要求柔软5RVVP 铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软线使用场合:移动使用和安装时要求柔软的场合，带有护套用于防潮和机械防护以及需防干扰线路的连接。

电压等级:300/300V截面范围mm：0.08~2.5 芯数：1芯截面范围mm：0.08~1。

5 芯数:2芯截面范围mm：0.12～1。

5 芯数：3芯截面范围mm：0。

电线电缆代号及含义：K -------控制电缆V -------聚氯乙烯V -------聚氯乙烯P -------铜丝编织屏蔽R -------软导体结构Y -------聚乙烯P2 -------铜带屏蔽ZR -------阻燃电缆YJ -------交联聚乙烯Y -------聚乙烯22 -------钢带铠装NH -------耐火电缆NH-ZR-YJS-C 交联聚乙烯绝缘无卤低烟、阻燃热塑性聚烯烃衬垫（或护层）耐火型电力电缆NH-ZR-YJS24-C 交联聚乙烯绝缘无卤低烟、阻燃热塑性聚烯烃衬垫（或护层）耐火型电力电缆控制电缆KVV22聚氯乙烯绝缘聚氯乙烯护套钢带铠装控制电缆。

KYJVP-ZR交联聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽阻燃控制电缆。

KYJVP2-NH 交联聚乙烯绝缘聚氯乙烯护套铜带屏蔽耐火控制电缆。

主要用途及使用特性适用于额定电压450/750V及以下的控制、监控回路及保护线路等。

交联聚乙烯（XLPE）绝缘控制电缆长期允许工作温度不超过90℃，聚氯乙烯绝缘、聚乙烯绝缘控制电缆长期允许工作温度不超过70℃，安装环境温度不低于0℃。

铜带屏蔽或钢带铠装电缆的弯曲半径应不小于电缆外径的12倍，其它类型电缆的弯曲半径不小于电缆外径的6倍。

T: 铜(一般省略，不写进型号中)L: 铝V:聚氯乙烯绝缘或护套YJ: 交联聚氯乙烯绝缘22: 钢带铠装32: 细钢丝铠装42: 粗钢丝铠装R－连接用软电缆（电线），软结构。

V－绝缘聚氯乙烯。

V－聚氯乙烯绝缘V－聚氯乙烯护套B－平型（扁形）。

S－双绞型。

A－镀锡或镀银。

F－耐高温P－编织屏蔽P2－铜带屏蔽P22－钢带铠装Y—预制型、一般省略，或聚烯烃护套FD—产品类别代号，指分支电缆。

将要颁布的建设部标准用FZ表示，其实质相同YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型ZRK：系列代号，表示阻燃型控制电缆（其它类同）NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型例如：SYV 75-5-1(A、B、C）S: 射频 Y:聚乙烯绝缘 V:聚氯乙烯护套 A：64编 B：96编 C：128编75：75欧姆 5：线径为5MM 1：代表单芯SYWV 75-5-1S: 射频 Y:聚乙烯绝缘 W:物理发泡 V:聚氯乙烯护套75：75欧姆 5：线缆外径为5MM 1：代表单芯来源:输配电设备网例如：RVVP2*32/0.2 RVV2*1.0 BVRR: 软线 VV:双层护套线 P屏蔽2：2芯多股线 32：每芯有32根铜丝 0.2：每根铜丝直径为0.2MM ZR-RVS 2*24/0.12ZR: 阻燃 R: 软线 S:双绞线2：2芯多股线 24：每芯有24根铜丝 0.12：每根铜丝直径为0.12MM 型号、名称RV 铜芯氯乙烯绝缘连接电缆（电线）AVR 镀锡铜芯聚乙烯绝缘平型连接软电缆（电线）RVB 铜芯聚氯乙烯平型连接电线RVS 铜芯聚氯乙烯绞型连接电线RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV－105 铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆AF－205AFS－250AFP－250 镀银聚氯乙氟塑料绝缘耐高温－60oC~250oC连接软电线规格表示法的含义规格采用芯数、标称截面和电压等级表示①单芯分支电缆规格表示法：同一回路电缆根数＊（1*标称截面），0.6/1KV，如：4*(1*185)+1*95 0.6/1KV （来源:）②多芯绞合型分支电缆规格表示法：同一回路电缆根数＊标称截面， 0.6/1KV，如：4*185+1*95 0.6/1KV③多芯同护套型分支电缆规格表示法：电缆芯数×标称截面-T，如：4×25-T完整的型号规格表示法因为分支电缆包含主干电缆和支线电缆。
