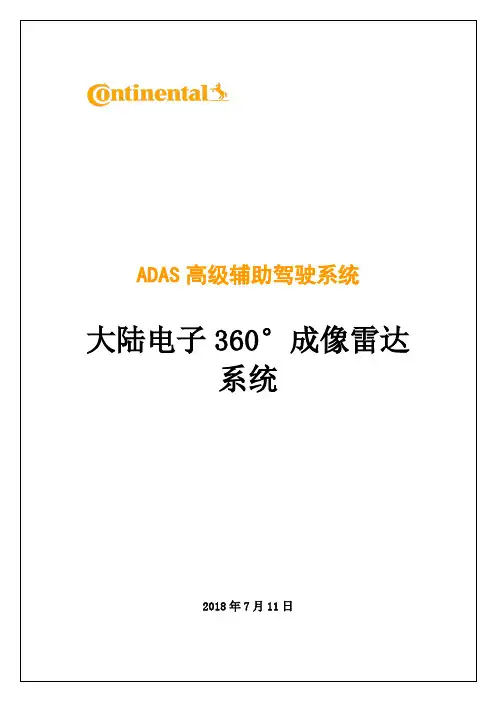

ADAS高级辅助驾驶系统大陆电子360°成像雷达系统2018年7月11日1 360°成像雷达系统简介360°成像雷达系统是由德国大陆电子开发的一款ADAS高级辅助驾驶系统，该系统采用了一项基于多台77GHz毫米波雷达点云成像的最新技术，可以将本车四周的环境以点云的方式形成图像，同时系统可以对雷达检测到的目标进行跟踪、检测本车周围的静态环境、提取本车周围的自由空间。

该系统是由6-8台大陆远距雷达ARS430、系统专用的雷达网关以及连接器组成，输出的数据包括各目标的相对径向速度和距离、目标相对雷达的角度以及目标的反射截面积。

360°成像雷达系统能够全天候稳定运行，受环境影响小，并具备故障自诊断功能，快速检查操作的准确性，准确判断障碍物的位置，从而完成高级辅助驾驶功能。

图1-1 360°成像雷达系统架构1.1系统硬件平台360°成像雷达系统硬件平台是由6—8台ARS430雷达构成360°检测区域，通过百兆网络将检测到的数据传输到同一个雷达网关，网关再将多台雷达的数据通过千兆网络传输到车载处理器，进行数据处理。

1.1.1 ARS430雷达技术参数ARS430雷达是大陆电子第四代77GHz远距雷达，相比较于之前的第四代雷达，最大的改变在于此雷达采用了网络接口输出，输出的数据量相比CAN接口雷达得到了极大提升，所以能够形成点云图像。

其技术参数如下图表所示。

图1-2 ARS430雷达图1-3 ARS430雷达检测范围图1-4 雷达安装位置1.2系统软件平台系统软件平台包括数据接收和数据监控模块等常规软件，同时也包括大陆电子专门为了此系统而开发的一些特色的可视化软件，包括目标跟踪模块、目标占用空间模块、自由空间提取模块，这些特色软件是需要额外收取开发费用的。

1.2.1 数据接收模块数据接收模块是可以在客户计算机（Win/Linux）上运行的独立驱动程序，它可以实现对雷达的配置操作以及处理雷达发送的错误数据，同时可以将采集到的数据本地使用或者发送到同一网络内其他模块使用。

ADAS八大系统ADAS（Advanced Driving Assistant System）即高级驾驶辅助系统。

ADAS 是利用安装于车上的各式各样的传感器，在第一时间收集车内外的环境数据，进行静、动态物体的辨识、侦测与追踪等技术上的处理，从而能够让驾驶者在最快的时间察觉可能发生的危险，以引起注意和提高安全性的主动安全技术。

ADAS 采用的传感器主要有摄像头、雷达、激光和超声波等，可以探测光、热、压力或其它用于监测汽车状态的变量，通常位于车辆的前后保险杠、侧视镜、驾驶杆内部或者挡风玻璃上。

早期的ADAS 技术主要以被动式报警为主，当车辆检测到潜在危险时，会发出警报提醒驾车者注意异常的车辆或道路情况。

对于最新的ADAS 技术来说，主动式干预也很常见。

汽车高级辅助驾驶系统通常包括：•导航与实时交通系统TMC；•电子警察系统ISA （Intelligent speed adaptation或intelligent speed advice）；•车联网（Vehicular communication systems）；•自适应巡航ACC（Adaptive cruise control）；•车道偏移报警系统LDWS（ Lane departure warning system）；•车道保持系统（Lane change assistance）；•碰撞避免或预碰撞系统（Collisionavoidance system或Precrash system）；•夜视系统（Night Vision）；•自适应灯光控制（Adaptive light control）•行人保护系统（Pedestrian protection system）•自动泊车系统（Automatic parking）•交通标志识别（Traffic sign recognition）•盲点探测（ Blind spot detection）•驾驶员疲劳探测（Driver drowsiness detection）•下坡控制系统（Hill descent control）•电动汽车报警（Electric vehicle warning sounds）系统。

ADAS（高级驾驶辅助系统）八大系统介绍ADAS（Advanced Driving Assistant System）即高级驾驶辅助系统。

ADAS 是利用安装于车上的各式各样的传感器，在第一时间收集车内外的环境数据，进行静、动态物体的辨识、侦测与追踪等技术上的处理，从而能够让驾驶者在最快的时间察觉可能发生的危险，以引起注意和提高安全性的主动安全技术。

ADAS 采用的传感器主要有摄像头、雷达、激光和超声波等，可以探测光、热、压力或其它用于监测汽车状态的变量，通常位于车辆的前后保险杠、侧视镜、驾驶杆内部或者挡风玻璃上。

早期的ADAS 技术主要以被动式报警为主，当车辆检测到潜在危险时，会发出警报提醒驾车者注意异常的车辆或道路情况。

对于最新的ADAS 技术来说，主动式干预也很常见。

汽车高级辅助驾驶系统通常包括：导航与实时交通系统TMC；电子警察系统ISA （Intelligent speed adaptation或intelligent speed advice）；车联网（Vehicular communication systems）；自适应巡航ACC（Adaptive cruise control）；车道偏移报警系统LDWS（Lane departure warning system）；车道保持系统（Lane change assistance）；碰撞避免或预碰撞系统（Collisionavoidance system或Precrash system）；夜视系统（Night Vision）；自适应灯光控制（Adaptive light control）行人保护系统（Pedestrian protection system）自动泊车系统（Automatic parking）交通标志识别（Traffic sign recognition）盲点探测（Blind spot detection）驾驶员疲劳探测（Driver drowsiness detection）下坡控制系统（Hill descent control）电动汽车报警（Electric vehicle warning sounds）系统。

ADAS （高级驾驶辅助系统）高级驾驶辅助系统（Advanced Driver Assistant System ），简称ADAS ，是利用安装于车上的各式各样的传感器，在第一时间收集车内外的环境数据，进行静、动态物体的辨识、侦测与追踪等技术上的处理，从而能够让驾驶者在最快的时间察觉可能发生的危险，以引起注意和提高安全性的主动安全技术。

ADAS 采用的传感器主要有摄像头、雷达、激光和超声波等，可以探测光、热、压力或其它用于监测汽车状态的变量，通常位于车辆的前后保险杠、侧视镜、驾驶杆内部或者挡风玻璃上。

早期的ADAS 技术主要以被动式报警为主，当车辆检测到潜在危险时，会发出警报提醒驾车者注意异常的车辆或道路情况。

对于最新的ADAS 技术来说，主动式干预也很常见。

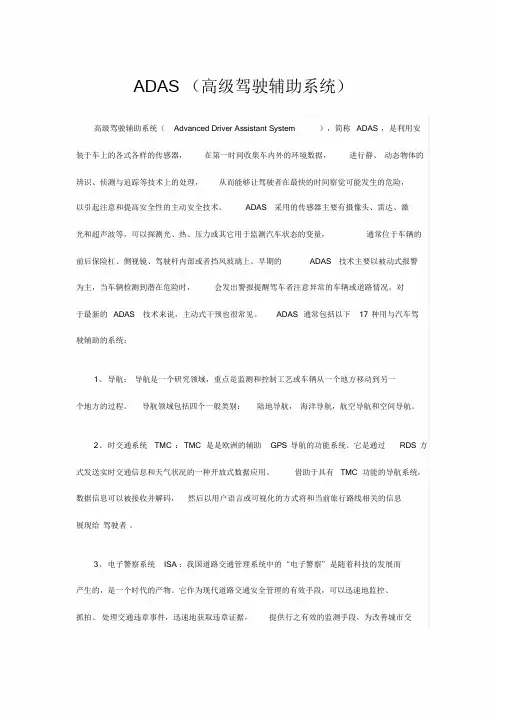

ADAS 通常包括以下17 种用与汽车驾驶辅助的系统：1、导航：导航是一个研究领域，重点是监测和控制工艺或车辆从一个地方移动到另一个地方的过程。

导航领域包括四个一般类别：陆地导航，海洋导航，航空导航和空间导航。

2、时交通系统TMC ：TMC 是是欧洲的辅助GPS 导航的功能系统。

它是通过RDS 方式发送实时交通信息和天气状况的一种开放式数据应用。

借助于具有TMC 功能的导航系统，数据信息可以被接收并解码，然后以用户语言或可视化的方式将和当前旅行路线相关的信息展现给驾驶者。

3、电子警察系统ISA ：我国道路交通管理系统中的“电子警察”是随着科技的发展而产生的，是一个时代的产物。

它作为现代道路交通安全管理的有效手段，可以迅速地监控、抓拍、处理交通违章事件，迅速地获取违章证据，提供行之有效的监测手段，为改善城市交通拥堵现象起到了重要的作用，已成为道路交通管理队伍中必不可少的一员，以充分发挥它准确、公正的执法作用。

4、车联网（Internet of Vehicles ）：车联网是由车辆位置、速度和路线等信息构成的巨大交互网络。

通过GPS、RFID 、传感器、摄像头图像处理等装置，车辆可以完成自身环境和状态信息的采集；通过互联网技术，所有的车辆可以将自身的各种信息传输汇聚到中央处理器；通过计算机技术，这些大量车辆的信息可以被分析和处理，从而计算出不同车辆的最佳路线、及时汇报路况和安排信号灯周期5、自适应巡航ACC （Adaptivecruise control ）：自适应巡航控制系统是一种智能化的自动控制系统，它是在早已存在的巡航控制技术的基础上发展而来的。

ADAS八大系统介绍自动驾驶辅助系统（ADAS）是一种结合了车辆感知、决策和控制等技术，可以提高驾驶安全和舒适性的先进驾驶辅助系统。

ADAS系统可以为驾驶员提供各种信息和警示，帮助他们及时做出正确的决策，并且在一定情况下还可以代替驾驶员进行部分或全部驾驶任务。

随着汽车技术的不断进步，ADAS系统已经成为现代汽车上的标配，为驾驶员提供更安全、便捷的驾驶体验。

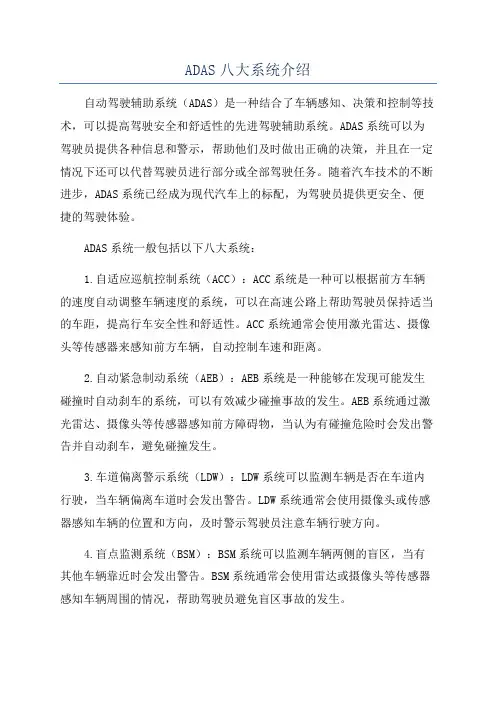

ADAS系统一般包括以下八大系统：1.自适应巡航控制系统（ACC）：ACC系统是一种可以根据前方车辆的速度自动调整车辆速度的系统，可以在高速公路上帮助驾驶员保持适当的车距，提高行车安全性和舒适性。

ACC系统通常会使用激光雷达、摄像头等传感器来感知前方车辆，自动控制车速和距离。

2.自动紧急制动系统（AEB）：AEB系统是一种能够在发现可能发生碰撞时自动刹车的系统，可以有效减少碰撞事故的发生。

AEB系统通过激光雷达、摄像头等传感器感知前方障碍物，当认为有碰撞危险时会发出警告并自动刹车，避免碰撞发生。

3.车道偏离警示系统（LDW）：LDW系统可以监测车辆是否在车道内行驶，当车辆偏离车道时会发出警告。

LDW系统通常会使用摄像头或传感器感知车辆的位置和方向，及时警示驾驶员注意车辆行驶方向。

4.盲点监测系统（BSM）：BSM系统可以监测车辆两侧的盲区，当有其他车辆靠近时会发出警告。

BSM系统通常会使用雷达或摄像头等传感器感知车辆周围的情况，帮助驾驶员避免盲区事故的发生。

5.交通标志识别系统（TSR）：TSR系统可以识别交通标志，包括限速标志、禁止标志等，提醒驾驶员注意并遵守交通规则。

TSR系统通常会使用摄像头或传感器感知交通标志，显示在仪表盘或车载屏幕上。

6.车道保持辅助系统（LKA）：LKA系统可以通过操控方向盘，自动帮助驾驶员保持在车道内行驶，减少驾驶疲劳和提高行车安全性。

LKA系统通常会使用摄像头或传感器感知车辆的位置和方向，自动纠正车辆行驶轨迹。

7.自动停车辅助系统（APA）：APA系统可以通过操控方向盘、油门和刹车，自动帮助车辆完成停车过程，包括垂直停车和并线停车。

高级驾驶辅助系统同义词ADAS一般指高级驾驶辅助系统高级驾驶辅助系统（Advanced Driving Assistant System）[1]是利用安装在车上的各式各样传感器，在汽车行驶过程中随时来感应周围的环境，收集数据，进行静态、动态物体的辨识、侦测与追踪，并结合导航仪地图数据，进行系统的运算与分析，从而预先让驾驶者察觉到可能发生的危险，有效增加汽车驾驶的舒适性和安全性。

近年来ADAS市场增长迅速，原来这类系统局限于高端市场，而现在正在进入中端市场，与此同时，许多低技术应用在入门级乘用车领域更加常见，经过改进的新型传感器技术也在为系统布署创造新的机会与策略。

中文名高级驾驶辅助系统外文名Advanced Driver Assistance Systems利用各式各样传感器所属先进驾驶辅助系统系统范围电子警察系统ISA应用技术基础型后视摄像头目录1. 1 系统简介2. 2 系统范围1. 3 应用技术2. 4 系统描述1. 5 系统应用2. 6 系统发展系统简介先进驾驶辅助系统[2]概述先进驾驶辅助系统（Advanced Driver Assistance System），简称ADAS，是利用安装于车上的各式各样的传感器，在第一时间收集车内外的环境数据，进行静、动态物体的辨识、侦测与追踪等技术上的处理，从而能够让驾驶者在最快的时间察觉可能发生的危险，以引起注意和提高安全性的主动安全技术。

ADAS 采用的传感器主要有摄像头、雷达、激光和超声波等，可以探测光、热、压力或其它用于监测汽车状态的变量，通常位于车辆的前后保险杠、侧视镜、驾驶杆内部或者挡风玻璃上。

早期的ADAS 技术主要以被动式报警为主，当车辆检测到潜在危险时，会发出警报提醒驾车者注意异常的车辆或道路情况。

对于最新的ADAS 技术来说，主动式干预也很常见。

系统范围根据Wikipedia在线百科全书的定义，汽车高级辅助驾驶系统通常包括导航与实时交通系统TMC，电子警察系统ISA （Intelligent speed adaptation或intelligent speed advice）、车联网（Vehicular communication systems）、自适应巡航ACC（Adaptivecruise control）、车道偏移报警系统LDWS（Lane departure warning system）、车道保持系统（Lane keep assistance），碰撞避免或预碰撞系统（Collision avoidance system或Precrash system）、夜视系统（NightVision system）、自适应灯光控制（Adaptive light control）、行人保护系统（Pedestrian protection system）、自动泊车系统（Automatic parking）、交通标志识别（Traffic sign recognition）、盲点探测（Blind spot detection），驾驶员疲劳探测（Driver drowsiness detection）、下坡控制系统（Hill descent control）和电动汽车报警（Electric vehicle warning sounds）系统。

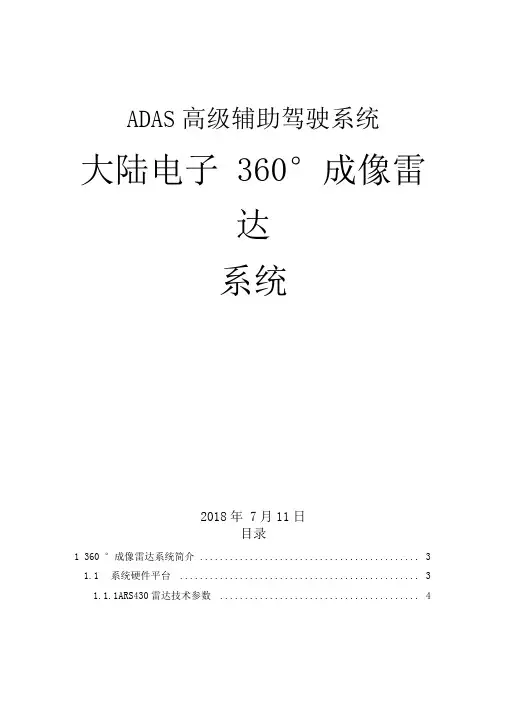

ADAS高级辅助驾驶系统大陆电子360°成像雷达系统2018年 7月11日目录1 360 °成像雷达系统简介 (3)1.1系统硬件平台 (3)1.1.1A RS430雷达技术参数 (4)1.1.2A RS430雷达安装位置 (5)1.2系统软件平台 (6)1.2.1 数据接收模块 (6)1.2.2数据监控模块 (6)1.2.3目标跟踪模块 (7)1.2.4目标占用空间模块 (7)1.2.5自由空间提取模块 (8)2. 360 °成像雷达系统的功能 (9)3. 360 成°像雷达系统与激光雷达的对比 (12)4 技术与服务 (13)1 360 °成像雷达系统简介360°成像雷达系统是由德国大陆电子开发的一款ADAS高级辅助驾驶系统，该系统采用了一项基于多台77GHz毫米波雷达点云成像的最新技术，可以将本车四周的环境以点云的方式形成图像，同时系统可以对雷达检测到的目标进行跟踪、检测本车周围的静态环境、提取本车周围的自由空间。

该系统是由6-8 台大陆远距雷达ARS430、系统专用的雷达网关以及连接器组成，输出的数据包括各目标的相对径向速度和距离、目标相对雷达的角度以及目标的反射截面积。

360° 成像雷达系统能够全天候稳定运行，受环境影响小，并具备故障自诊断功能，快速检查操作的准确性，准确判断障碍物的位置，从而完成高级辅助驾驶功能。

图1-1 360°成像雷达系统架构1.1系统硬件平台360 °成像雷达系统硬件平台是由6—8台ARS430雷达构成360°检测区域，通过百兆网络将检测到的数据传输到同一个雷达网关，网关再将多台雷达的数据通过千兆网络传输到车载处理器，进行数据处理。

1.1.1ARS430雷达技术参数ARS430雷达是大陆电子第四代77GHz远距雷达，相比较于之前的第四代雷达，最大的改变在于此雷达采用了网络接口输出，输出的数据量相比CAN接口雷达得到了极大提升，所以能够形成点云图像。

高级驾驶辅助系统ADASADAS的传感器高级辅助驾驶系统基于不同的传感器技术，如图4所示。

77GHz的雷达传感器目前已经在高端奢华轿车上的主动式巡航控制系统（ACC）上应用多年了。

该系统的传感器可以测量前方车辆的速度以及两车之间的距离，同时可以监测自身车辆的速度和距离。

目前已经在中级轿车和经济型轿车市场上开始应用的机载激光雷达（Lidar）传感器是远程传感器中比较经济的选择。

相比于雷达，这种传感器发射激光脉冲，并能检测从其他物体反射回来的光线。

与其他物体之间的距离可以通过信号延迟的时间来进行计算。

图4 重要的传感器短程雷达传感器的工作频率是24GHz，用于监测车辆附近的物体。

这种传感器一般安装在车辆的侧面，其信息用于盲点检测（BSD）和并线辅助（LCA）功能，比如在盲点中出现物体或者邻近车道车辆进入盲点时，会向司机提出预警。

下一步，其信息能够与导航系统相结合，更好地实现车辆引导。

安装在车辆前方或后方的24GHz雷达传感器可以用于预防碰撞发生。

视频传感器能够监测图像信息，比如侧面物体的大小和形状。

视频传感器能够监测其他的道路使用者、交通信号和路标等情况。

传感器发出的信息能够实现车道偏离警告和交通信号识别功能。

其他基础设施如交通信号、转弯或山坡等信息可以通过地图来获得。

超声波传感器用于低速情况，比如停车，同时不需要高探测范围。

而且内部数据可以收集起来提供给其他车辆。

通过车对车通信进行数据传递，来监测车流密度。

另外，通过不同传感器获得的数据可以相互融合，用于增加系统功能或增强现有的功能。

比如，雷达、摄像机和机载激光雷达与导航数据的融合对改善车辆性能十分重要。

通过将从摄像机和地图的信息进行结合，就能提高交通信号识别系统的识别率。

探测到的交通信号再与eHorizon的数据进行对比，eHorizon能够通过提供基于导航数据的道路基础设施详细信息来支持ADAS的功能。

计算置信水平就能决定向司机显示哪种交通信号。
