外墙外保温材料

大连筑成建设集团有限公司 一期示范区工程

大连筑成建设集团万科海港城一期项目部

大连万科海港城一期展示区项目

——外墙外保温工程

施

工

方

案

编制单位：大连筑成集团有限公司

编 制：

审 核：

批 准：

大连筑成建设集团有限公司 一期示范区工程

大连筑成建设集团万科海港城一期项目部

1 日 期：

目 录

第一章 编制说明

1. 编制依据

2. 编制目的

第二章 工程概况

1. 工程简介

2. 施工范围

3. 工程特点

第三章 外保温施工方法

第四章 安全、文明施工及保证措施

第五章 单页资料说明

附件：1、外墙外保温聚苯板粘贴分项工程安装隐检记录

2、外墙外保温防护层分项工程验收记录

3、检测报告

大连筑成建设集团有限公司 一期示范区工程

大连筑成建设集团万科海港城一期项目部

2

一. 编制依据：

1. 工程设计图纸及甲方要求

2. 北方万科外墙外保温区域战略协议

3. 国家行业标准J408-2005《外墙外保温工程技术规程》

4. “Sto 传统”外墙外保温施工工艺及验收规范

二、工程概况

1. 项目名称： 大连万科海港城一期展示区项目

2. 工程地址：大连市普湾新区

第 1 页 共 13 页 外墙保温施工方案

一、工程概况

荣盛（邳州）文承苑四期工程：42、44、45、47-52#楼，建筑面积约11.9万平方米（含地下室）。项目位于邳州市建设北路东侧，由荣盛房地产开发有限公司投资建设，荣盛廊坊建筑设计有限公司和徐州九鼎设计咨询有限公司设计，邳州市建正工程建设监理有限公司监理，中建八局第三建设有限公司施工。

聚苯板玻纤网格布聚合物砂浆做法外保温系统由粘结胶浆、膨胀聚苯乙烯泡沫塑料板（以下简称聚苯板）、玻璃纤维网格布（以下简称网格布）和抹面胶浆组成。首先用粘结胶浆把聚苯板粘贴固定在基层墙体上形成保温层，然后在聚苯板面抹薄层抹面胶浆，在其上铺贴网格布，在网格布上再刮抹面胶浆形成表面保护层。保护层干燥后，再按设计要求进行饰面。

二． 编制依据

荣盛（邳州）文承苑四期施工图纸

外墙外保温施工技术规程、相关规范、图集

建筑工程施工质量验收统一标准

施工手册第四版

三、材料要求

3.1由高分子液体聚合物胶粘剂和普通硅酸盐水泥（强度等级32.5Mpa）配制成的粘结胶浆，其性能应符合表1的要求：

聚合物粘结胶浆技术指标 表1

项 目 指 标

拉伸粘结强度Mpa

（与水泥砂浆） 常温常态 ≥0.70

耐 水 ≥0.50

拉伸粘结强度Mpa

（与20Kg/m3聚苯板） 常温常态 ≥0.10或聚苯板破坏

耐 水 ≥0.10或聚苯板破坏 第 2 页 共 13 页 可操作时间h ≥2

3.2高密度阻燃自熄型聚苯乙烯泡沫塑料板，等级为B1级，应在每层采用高度不小于300的不燃材料设置水平防火隔离带，厚度为30、35mm，其性能应符合表2、3的要求。

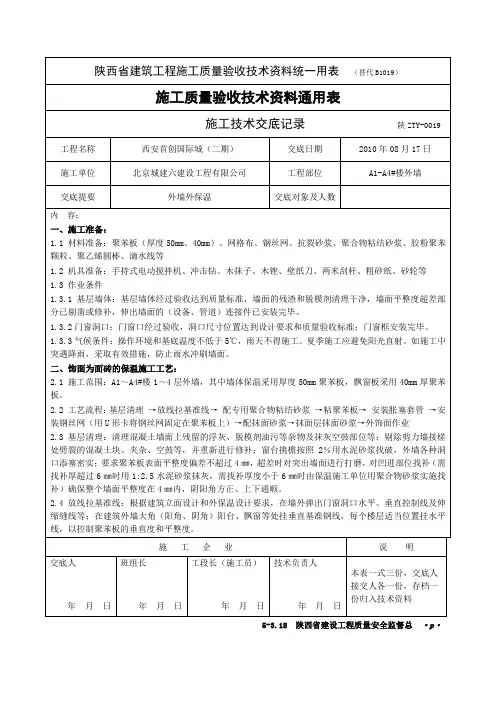

陕西省建筑工程施工质量验收技术资料统一用表 （替代B1019）

施工质量验收技术资料通用表

施工技术交底记录 陕ZTY-0019

工程名称 西安首创国际城（二期） 交底日期 2010年08月17日

施工单位 北京城建六建设工程有限公司 工程部位 A1-A4#楼外墙

交底提要 外墙外保温 交底对象及人数

内 容：

一、施工准备：

1.1 材料准备：聚苯板（厚度50mm、40mm）、网格布、钢丝网、抗裂砂浆、聚合物粘结砂浆、胶粉聚苯颗粒、聚乙烯圆棒、滴水线等

1.2 机具准备：手持式电动搅拌机、冲击钻、木抹子、木锉、壁纸刀、两米刮杆、粗砂纸、砂轮等

1.3 作业条件

1.3.1基层墙体：基层墙体经过验收达到质量标准，墙面的残渣和脱模剂清理干净，墙面平整度超差部分已剔凿或修补，伸出墙面的（设备、管道）连接件已安装完毕。

1.3.2门窗洞口：门窗口经过验收，洞口尺寸位置达到设计要求和质量验收标准；门窗框安装完毕。

1.3.3气候条件：操作环境和基底温度不低于5℃，雨天不得施工。夏季施工应避免阳光直射。如施工中突遇降雨，采取有效措施，防止雨水冲刷墙面。

二、饰面为面砖的保温施工工艺：

2.1 施工范围：A1～A4#楼1～4层外墙，其中墙体保温采用厚度50mm聚苯板，飘窗板采用40mm厚聚苯板。

2.2 工艺流程：基层清理 →放线拉基准线→ 配专用聚合物粘结砂浆 →粘聚苯板→ 安装胀塞套管 →安装钢丝网（用U形卡将钢丝网固定在聚苯板上）→配抹面砂浆→抹面层抹面砂浆→外饰面作业

2.3 基层清理：清理混凝土墙面上残留的浮灰、脱模剂油污等杂物及抹灰空鼓部位等；剔除剪力墙接槎处劈裂的混凝土块、夹杂、空鼓等，并重新进行修补；窗台挑檐按照2％用水泥砂浆找破，外墙各种洞口添塞密实；要求聚苯板表面平整度偏差不超过4㎜，超差时对突出墙面进行打磨，对凹进部位找补（需找补厚超过6㎜时用1:2.5水泥砂浆抹灰，需找补厚度小于6㎜时由保温施工单位用聚合物砂浆实施找补）确保整个墙面平整度在4㎜内，阴阳角方正、上下通顺。

洛浦县人民医院综合诊疗楼

外墙保温施工方案

审 批：

审 核：

编 制：

北京市第三建筑工程有限公司

洛浦项目部

2012年5月15日

洛浦县人民医院综合诊疗楼工程 外墙保温施工方案

- 1 -

目 录

一、工程概况………………………………………………………2

二、编制依据…………………………………………………………2

三、原材料要求及进场检验…………………………………………2

四、聚苯板保温层施工………………………………………………3

五、质量保证措施……………………………………………………7

六、安全、文明施工保证措施…………………………………………8

洛浦县人民医院综合诊疗楼工程 外墙保温施工方案

- 2 - 一、工程概况

本工程为洛浦县人民医院综合诊疗楼，位于新疆和田地区洛浦县双拥路66号，本工程地下一层，地上主楼8层，建筑高度34.35m（女儿墙高度），总建筑面积13258.41m2，其中地上面积11796.01m2，地下面积1462.40m2。本工程为一类高层建筑，耐火等级一级主要结构形式为钢筋混凝土框架结构，地震设防烈度为7度，建筑抗震设防分类为乙类。

本工程体形系数0.16，东向窗墙比为0.31，西向窗墙比为0.24，南向窗墙比为0.16，北向窗墙比为0.12。

外墙保温做法：外墙采用50厚挤塑聚苯板保温措施；屋顶保温层为 70厚挤塑聚苯板。

二、编制依据

《公共建筑节能设计标准》GB50189-2005

《外墙保温技术规程》JGJ144-2004

《公共建筑节能构造》06G908-1

三、原材料要求及进场检验

1、建筑节能工程材料进场应提供节能保温材料合格证和复验报告。

2、对建筑节能工程的墙体、屋面、地面、门窗、幕墙工程应按节能规范明确规定的部位、项目、内容进行隐蔽验收，并应填写节能隐蔽验收记录。对相应设备应随施工进度和与节能有关的隐蔽部位和内容进行隐蔽验收和记录，并均应提供必要的图像资料。
