施密特触发器工作原理

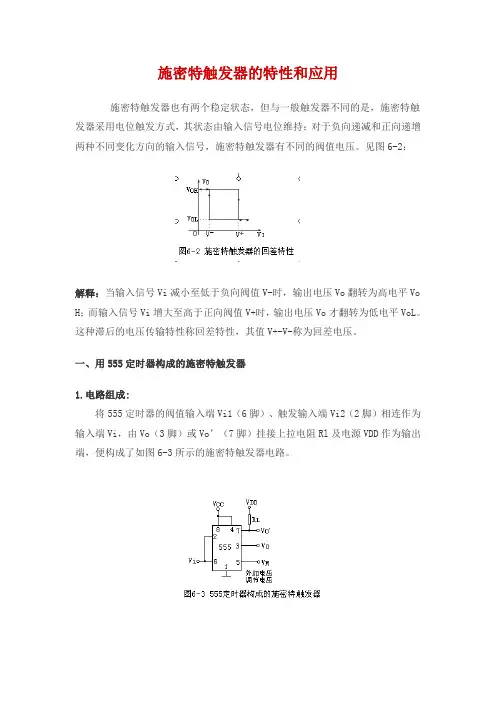

施密特触发器的特性和应用

施密特触发器也有两个稳定状态，但与一般触发器不同的是，施密特触发器采用电位触发方式，其状态由输入信号电位维持；对于负向递减和正向递增两种不同变化方向的输入信号，施密特触发器有不同的阀值电压。见图6-2：

解释：当输入信号Vi减小至低于负向阀值V-时，输出电压Vo翻转为高电平VoH；而输入信号Vi增大至高于正向阀值V+时，输出电压Vo才翻转为低电平VoL。这种滞后的电压传输特性称回差特性，其值V+-V-称为回差电压。

一、用555定时器构成的施密特触发器

1.电路组成:

将555定时器的阀值输入端Vi1（6脚）、触发输入端Vi2（2脚）相连作为输入端Vi，由Vo（3脚）或Vo’（7脚）挂接上拉电阻Rl及电源VDD作为输出端，便构成了如图6-3所示的施密特触发器电路。

2.工作原理：

如图所示，输入信号Vi，对应的输出信号为Vo，假设未接控制输入Vm 。

①当Vi=0V时，即Vi1<2/3Vcc、Vi2<1/3Vcc,此时Vo=1。以后Vi逐渐上升,只要不高于阀值电压(2/3Vcc),输出Vo维持1不变。

②当Vi上升至高于阀值电压（2/3Vcc）时，则Vi1>2/3Vcc、Vi2>1/3Vcc，此时定时器状态翻转为0，输出Vo=0，此后Vi继续上升，然后下降，只要不低于触发电位（1/3Vcc），输出维持0不变。

③当Vi继续下降，一旦低于触发电位（1/3Vcc）后，Vi1<2/3Vcc、Vi2<1/3Vcc，定时器状态翻转为1，输出Vo=1。

总结：未考虑外接控制输入Vm时，正负向阀值电压 V+=2/3Vcc、V- =1/3Vcc，回差电压△V=1/3Vcc。若考虑Vm，则正负向阀值电压V+=Vm、V-=1/2Vm，回差电压△V=1/2Vm。由此，通过调节外加电压Vm可改变施密特触发器的回差电压特性，从而改变输出脉冲的宽度。

施密特触发器反相器 和发光二极管

下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！

Download tips: This document is carefully compiled by this editor. I hope

that after you download it, it can help you solve practical problems. The

document can be customized and modified after downloading, please adjust

and use it according to actual needs, thank you! In addition, this shop provides

you with various types of practical materials, such as educational essays, diary

appreciation, sentence excerpts, ancient poems, classic articles, topic

composition, work summary, word parsing, copy excerpts, other materials and

so on, want to know different data formats and writing methods, please pay

attention!

在电子领域中，施密特触发器反相器和发光二极管是常见的器件，它们在数字电路中起着重要的作用。本文将介绍这两种器件的原理和应用。

施密特触发电路是一种具有迟滞功能的比较器电路，其主要特点和工作原理如下：

特点：

1. 滞后现象（Hysteresis）：施密特触发器有两个不同的阈值电压，即上限阈值电压（VIH或VTH+）和下限阈值电压（VIL或VTH-）。当输入信号从低电平上升时，一旦超过上阈值电压，输出状态就会改变；而当输出已经处于高电平后，只有当输入信号下降到低于下阈值电压时，输出才会再次翻转。两个阈值之间的差值称为滞后电压或回差电压。

2. 噪声抑制能力：由于存在滞后特性，施密特触发器对输入信号中的噪声有很好的抑制作用。只有噪声足够大以使输入信号跨越阈值范围时，输出才会发生变化，这样可以避免小幅度的噪声引起输出的不必要切换。

3. 波形整形：对于非理想的方波、正弦波或其他不规则波形的输入信号，施密特触发器能够将其转换为边沿陡峭、干净的数字信号，常用于波形整形应用中。

工作原理：

在施密特触发电路内部，正反馈机制被用来实现上述的滞后行为。电路通常包含一个比较器和一些额外的电阻和电容元件来提供正反馈。

当输入电压VIN逐渐增大：

- 当VIN小于下限阈值电压VIL时，输出保持在某一稳定状态（比如低电平）。

- 随着VIN继续增加并达到上限阈值电压VIH时，输出立即跳变到另一稳定状态（比如高电平）。

- 输出跳变的同时，正反馈通过电路设计使得即使输入电压略有下降，只要不降到下限阈值以下，输出仍会保持不变。

当需要将输出由高电平变为低电平时，VIN必须降低至低于下限阈值VIL，此时输出才会发生反向跳变。

因此，施密特触发电路以其独特的双阈值工作方式，在电子系统中广泛应用在信号检测、逻辑门电路、波形变换等领域。

单片机施密特触发器程序

摘要：

1.单片机施密特触发器简介

2.单片机施密特触发器的工作原理

3.单片机施密特触发器的应用领域

4.单片机施密特触发器的程序设计

5.单片机施密特触发器的程序实例

正文：

单片机施密特触发器，作为一种常见的数字电路元器件，被广泛应用于各种电子设备中。它的主要作用是在输入信号达到一定阈值时，输出信号发生翻转，从而实现对输入信号的整形和放大。本文将详细介绍单片机施密特触发器的原理、应用及程序设计。

一、单片机施密特触发器简介

施密特触发器（Schmitt Trigger）是一种具有非线性传输特性的触发器，它能够在输入信号达到一定阈值时，使输出信号发生翻转。与传统的触发器相比，施密特触发器具有更快的响应速度和更宽的输入电压范围，因此被广泛应用于各种电子设备中。

二、单片机施密特触发器的工作原理

单片机施密特触发器的工作原理主要基于反馈。当输入信号达到一定阈值时，触发器输出翻转，同时将翻转后的输出信号反馈到输入端，使得输入信号与反馈信号相减，从而形成一个正反馈回路。正反馈回路使得触发器在输入信号达到阈值时，能够迅速发生翻转。

三、单片机施密特触发器的应用领域

单片机施密特触发器广泛应用于各种电子设备中，如滤波器、信号整形、信号放大等。在通信、自动控制、计算机等领域都有广泛应用。

四、单片机施密特触发器的程序设计

单片机施密特触发器的程序设计主要包括硬件连接和软件编程两个方面。

1.硬件连接：首先需要将施密特触发器的输入、输出及反馈端口与单片机的相应端口进行连接。

2.软件编程：编写程序实现对施密特触发器的控制，包括初始化、输入信号采样、输出信号翻转等功能。

五、单片机施密特触发器的程序实例

以下是一个简单的单片机施密特触发器程序实例：

```c

#include

#include

sbit Trigger_In = P1^0; // 输入信号连接到 P1.0
