槽钢理论重量表
- 格式：docx
- 大小：15.04 KB
- 文档页数：5
热轧普通槽钢尺寸及重量规格
50
63
80
100
126
140
140
160
160
180
180
200
200
220
220
250
250
250
280
280
280
320
320
320
360
360
360 12.6
14#a
14#b
16#a
16#b
18#a
18#b
20#a
20#b
22#a
22#b
25#a
25#b
25#c
28#a
28#b
28#c
32#a
32#b
32#c
36#a
36#b
36#c 78
80
82
82
84
86
88
90
92
96
98
100 31.427
35.823
40.219
38.083
43.107
48.131
47.814
53.466
59.118 11
13 规格型号 高度 腿宽 腰厚 理论重重
80
100
120
140
140
160
160
180
180
200
200
220
220
240
240
270
300
330
360
400 10
12
14a
14
16
16a
18
18a
20
20a
22
22a
24
24a
27
30
33
36
40 25.8
27.7
31.8
36.5
41.9
48.3 100 6.5
105
110 7.5
115 8 槽钢是截面为凹槽形的长条钢材。其规格以腰高(h)*腿宽(b)*腰厚(d)的毫米数表示，
如 120*53*5，表示腰高为 120 毫米，合结钢研究报告指出：腿宽为 53 毫米的槽
钢，腰厚为 5 毫米的槽钢，或称 12#槽钢。腰高相同的槽钢，如有几种不同的腿宽
和腰厚也需在型号右边加 a b c 予以区别，如 25a# 25b# 25c#等。下面来看看槽
钢重量计算公式。
槽钢重量计算公式
1、 槽钢 kg/mw=0.00785[hd+2t(b 一 d)+0.349(r2 一 r2)]式中，h 为高，
b 为腿长，d 为腰厚，t 为平均腿厚，r 为内弧半径，r 为端弧半径例如求 80mm×
43mm×5mm 的槽钢每米质量。从 gb707 中查出该槽钢 t 为 8，r 为 8，r 为 4 每
米质量=0.00785[80×5 十 2×8(43—5)+0.349(82-42)]kg=8.04kg 用每米质量乘
以长度就行了。
2、 (kg/m)
w=0.00785 ×[hd+2t (b – d )+0.349 (r2 – r 2 )]
h= 高
b= 腿长
d= 腰厚
t= 平均腿厚
r= 内弧半径 r= 端弧半径
求 80 mm ×43mm ×5mm 的槽钢的每 m 重量。从冶金产品目录中查出该
槽钢 t 为 8 ，r 为 8 ，r 为 4 ，则每 m 重量=0.00785 ×[80 ×5+2 ×8 ×(43 –
5 )+0.349 ×(82–42 )]=8.04kg

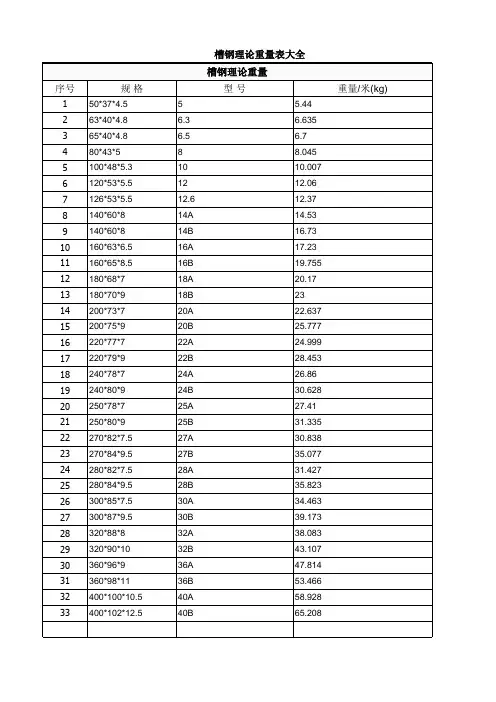

槽钢理论重量

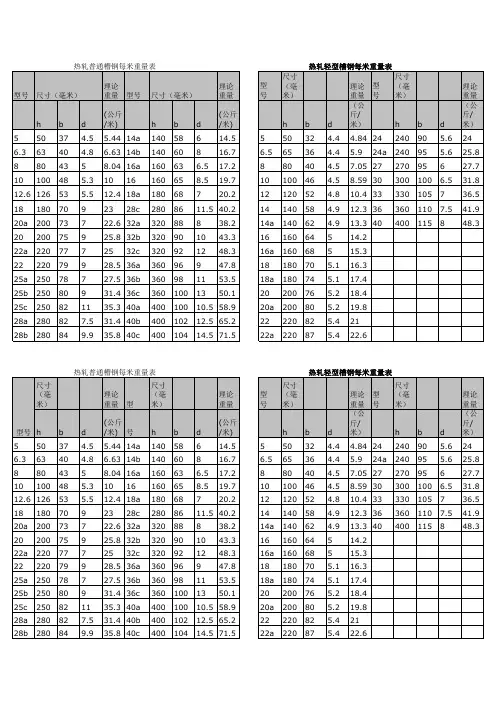

规 格 型号 理重 规 格 型 号 理 重
50*37*4.5 5# 5.44 240*78*7 24#a 26.86
63*40*4.8 6.3# 6.635 240*80*9 24#b 30.628
65*40*4.8 6.5# 6.7 250*78*7 25#a 27.41
80*43*5 8# 8.045 250*80*9 25#b 31.335
100*48*5.3 10# 10.007 280*82*7.5 28#a 31.427
120*53*5.5 12# 12.06 280*84*9.5 28#b 35.823
126*53*5.5 12.6# 12.3 300*85*7.5 30#a 34.463
140*60*8 14#a 14.53 300*87*9.5 30#b 39.173
140*60*8 14#b 16.73 320*88*8 32#a 38.083
160*63*6.5 16#a 17.23 320*90*10 32#b 43.107
160*65*8.5 16#b 19.755 360*96*9 36#a 47.814
180*68*7 18#a 20.17 360*98*11 36#b 53.466
180*70*9 18#b 23 400*100*10.5 40#a 58.928
200*73*7 20#a 22.637 400*102*12.5 40#b 65.208
200*75*9 20#b 25.777
220*77*7 2#a 24.999 220*79*9 22#b 28.453
