水质仪器通讯协议说明

通讯型温湿度变送器 MODBUS通讯协议说明

1、 概述 1．1 引言 通讯规约详细描述了本机通讯的读、写命令格式及信息和数据的定义，以便第三方开发使用。 1. 2 电气特点及符合标准 1) 连接上位机的主通信接口，采用标准串行通讯口，使用接线端子。 2) 信息传输方式为异步方式，字节格式为起始位1位，数据位8位，停止位1位，无校验。 3) 数据传输速率1200b/s, 2400b/s, 4800b/s, 9600b/s, 19200b/s可选,缺省为9600b/s。 4) 符合MODUBS RTU 协议标准。 2、MODBUS RTU通信协议详述 2．1 协议基本规则 以下规则确定在回路控制器和其他串行通信回路中设备的通信规则。 1） 所有通讯回路都应遵照主/从方式。依照这种方式，数据可以在一个主站(如：PC)和多个子站之间传递。任何一次通讯都不能从子站开始。 2） 主站将初始化和控制在通讯回路上传递的所有信息。 3） 所有回路上的传送均分为两种方式： A) 主/从传送 B) 从/主传送 4） 在回路上的所有通讯都以“信息帧”方式传递。 如果主站或子站接收到含有未知命令的信息帧，则不予以响应 “信息帧”就是一个由字节构成的字符串(最多255个字节)，是由信息头和发送的编码数据构成标准的异步串行数据，该通讯方式也与RTU通讯规约相兼容。 2．2信息帧结构描述 每个信息帧组成如下： 地址 功能码 数据地址 数据1 数据„ 数据n CRC16 3、 字节格式 通讯传输为异步方式，并以字节为单位。在主站和子站之间传递的每一个字节帧都是10位(无校验位)的串行数据流。 字节帧格式： 4、命令报文格式 4. 1读数据： 主站发送 地址 功能码 数据起始地址高位 数据起始地址低位 数据个数高位 数据个数低位 CRC16高位 CRC16低位 04 通讯型温湿度变送器 MODBUS通讯协议说明

返回： 地址 功能码 字节长度 数据1高位 数据1低位 数据2高位 数据2低位 „ CRC16高位 CRC16低位 04 5、HT11S内部报文信息 功能代码 数据起始地址 数据个数 内容说明 04H 0000H 1 温度值 0001H 1 湿度值 注意：每一个数据用两个字节整数表示，高位在前，低位在后 如： 带符号整数 范围 -32768---32767 上传数据需除十，正数的范围为16进制0X0000-0X7FFF，负数采用正数的补码方式传输,其范围为16进制0X8000-0XFFFF， 如: 湿度上传16进制 0X0311，对应十进制785，表示78.5% 温度上传16进制 0X00FF，对应十进制255，表示25.5℃ 温度上传16进制 0XFF9B，对应十进制100(0XFFFF-0XFF9B=0X64), 表示-10.0℃ 6、 网络采样定时 温湿度传感器中，上位机读取数据每次间隔时间不小于500ms,推荐值1s。 7、命令举例： 读取温度湿度数据： 上位机发送：01 04 00 00 00 02 71 CB （温湿度地址为1，寄存器起始地址为0，读2个字节） 下位机返回：01 04 04,温度H，温度L，湿度H，湿度L，CRCL，CRCH。 只读温度数据： 上位机发送： 01 04 00 00 0 001 31 CA（温湿度地址为1，寄存器起始地址为0，读1个字节） 下位机返回： 01 04 02,温度H，温度L,CRCH，CRCL。 只读湿度数据： 上位机发送： 01 04 00 01 0 001 60 0A（温湿度地址为1，寄存器起始地址为1，读1个字节） 下位机返回： 01 04 02,湿度H，湿度L,CRCH，CRCL。 设置地址： 上位机发送：01 06 00 64 00 02 49 D4（温湿度原地址1改为2） 下位机返回：01 06 00 64,地址H,地址L, CRCL，CRCH。 4000140002特别提醒 注意：最大地址：2个40001-40002（所以数据长度能不超过2）PLC地址

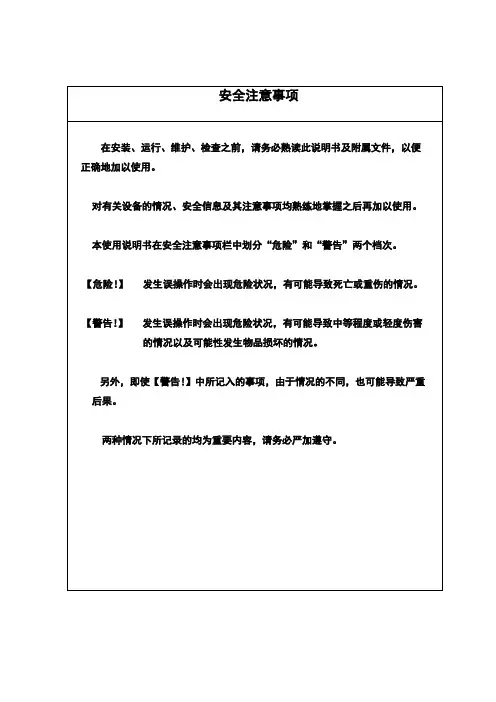

安全注意事项

在安装、运行、维护、检查之前，请务必熟读此说明书及附属文件，以便

正确地加以使用。

对有关设备的情况、安全信息及其注意事项均熟练地掌握之后再加以使用。

本使用说明书在安全注意事项栏中划分“危险”和“警告”两个档次。

【危险！】 发生误操作时会出现危险状况，有可能导致死亡或重伤的情况。

【警告！】 发生误操作时会出现危险状况，有可能导致中等程度或轻度伤害

的情况以及可能性发生物品损坏的情况。

另外，即使【警告！】中所记入的事项，由于情况的不同，也可能导致严重

后果。

两种情况下所记录的均为重要内容，请务必严加遵守。

1、 安装

【危险！】

 只有指定的专业技术人员才能进行安装工作。

 确认电源处于断开状况下再接线，以避免发生触电及火灾。

 仪器必须具备可靠的接地，避免发生触电及设备损坏。

 仪器内部连接到外接系统（外接泵、阀）的控制线路必须使用RVV导线连接。

 外接系统必须装有独立的电源总开关，并做出明确标识。

 只有专业人员才能进行化学品的配制、运输和相关操作。



接触化学样品、标准试剂可能会有危险。在接触任何化学品之前请

再次阅读必要的安全手册，熟悉各种安全操作的规程。

 在配制硫酸溶液时，只能把硫酸缓慢倒入水中，决不能把水倒入浓硫酸中！

 消解液和浓硫酸是强腐蚀液体，氯离子掩蔽剂硫酸汞是有毒化学品，人体不能直接接触，应严格按照使用规程进行操作。

【警告！】

 要确认产品的额定电压和交流电源的电压一致，以避免发生伤害事故及火灾。

 消解池/滴定池顶部的固定环位置应适中，不得使杯体受水平方向牵拉力，否则杯底部易断裂。

 溢流管、废液管必须顺畅摆放，且出口端不得插入废液液面以下。

聚四氟乙烯管有弹性，安装、维护、添加试剂时应避免弹出液体。 2、 操作

【危险！】

 只有受过培训的专职人员才可以进行仪器操作。

 当仪器运行时，切勿触摸仪器工作部件，以防发生触电、烫伤等事故。

水质仪器检测数据通讯协议说明

2012年1月

此通讯协议根据参照《污染源在线自动监控系统数据传输标准》。用于被检查仪器与数据采集仪之间的通讯。

该协议在其它质检室的平台修改而成，主要增加心跳检测机制、监测数据时间唯一的方法，较验算法改为HJ/T212标准所规定的协议等三方面。

通讯方式如下：

 采集接口：标准RS-232串行接口。

 串口参数参数配置：

波特率：9600；

数据位：8位；

停止位：1位；

校验位：无；

 系统结构：

 通信机制

采用被检仪器主动上传数据的方式，数据采集控制中心负责接收数数据采集控制中心

仪器 仪器

仪器

仪器

仪器

仪器

RS232 据与通信链路检测。因此仪器除发送正常的监测数据之外，还需要每分钟分发一条心跳包。两者在格式上一致，区别在于命令代码不一样。

 通讯协议格式：

1．数据结构：

名称 类型 长度 描述

包头 字符 2 固定##

数据段长度 十进制整数 4 数据段的ASCII字符数。

例如：数据段的字符数为255，则写为0255

数据段 字符 0<=n<=1024 变长数据

CRC校验 十六进制整数 4 数据段的校验结果，例如

4B30，如果CRC 错，无法上传。

包尾 字符 2 固定为(回车换行)

2． 上传数据举例：

##0076ST=32;CN=2011;PW=;MN=;CP=&&DataTime=20080731155849;011-Rt

d=0.00,011-Flag=N&&FFFF

注意：每个包一次只能传输一个参数值，否则系统将丢弃该包。

3． 例子说明：

## ：为包头。

0076：数据段长度。

ST=32;CN=2011;PW=;MN=;CP=&&DataTime=20080731155849;011-Rtd=0.00,011-Flag=N&&：为数据段。

FFFF ：为CRC校验码，但本例中的FFFF不是真实的较验码。

485通讯波特率和校验位

一、引言

随着现代通信技术的迅速发展，各种通讯协议被广泛应用于各个领域。其中，485通讯协议作为一种串行通信协议，其波特率和校验位是保证通信稳定和可靠的重要参数。本文将从485通讯协议的波特率和校验位两个方面进行详细介绍。

二、485通讯协议的波特率

波特率是指单位时间内传输的比特数。在485通讯协议中，波特率是指数据传输的速率，通常用波特（Baud）表示。常见的波特率有9600、19200、38400等，其中9600是最低的波特率，38400是最高的波特率。

波特率的选择需要考虑实际应用环境和数据传输的需求。一般情况下，波特率越高，数据传输速度越快，但也会带来一些问题。首先，高波特率会增加通信线路上的噪声和干扰，导致数据传输错误率增加。其次，高波特率需要更高的硬件性能支持，对设备要求较高。因此，在选择波特率时，需要综合考虑以上因素，并根据实际情况进行调整。

三、485通讯协议的校验位

校验位是一种用于检测数据传输错误的机制。在485通讯协议中，校验位用于检测数据在传输过程中是否出现错误，并能够及时发现和纠正错误。

常见的校验位有奇校验和偶校验两种。奇校验要求传输的数据中“1”的个数为奇数，偶校验要求传输的数据中“1”的个数为偶数。校验位的选择需要根据实际情况和系统要求进行判断。一般来说，奇校验在数据位为偶数时使用，偶校验在数据位为奇数时使用。校验位能够有效地保证数据传输的正确性，提高通信的可靠性。

四、485通讯协议的应用

485通讯协议广泛应用于各个领域，如工业自动化、楼宇自控、环境监测等。在工业自动化领域中，485通讯协议常用于PLC（可编程逻辑控制器）、传感器、执行器等设备之间的数据传输。在楼宇自控领域中，485通讯协议常用于空调控制、照明控制等设备之间的通信。在环境监测领域中，485通讯协议常用于气象站、水质监测仪等设备之间的数据传输。

485通讯协议的波特率和校验位对于以上应用领域的设备之间的通信起到了至关重要的作用。通过合理选择波特率和校验位，可以保证数据传输的稳定性和可靠性，提高系统的工作效率和安全性。
