AspenPlus应用基础-反应器

Aspen Plus 使用介绍

通过例题来了解Aspen Plus 使用。

例题：异丙苯合成工艺模拟

异丙苯(C9H12)是合成染料、树脂的重要原料，可以由苯(C6H6)和丙烯(C3H6)

合成得到，具体的反应式如下：

苯的流量为401bmol／h~，丙烯的流量为401bmol／h;反应器的热负荷和压力降均为零，丙烯的转化率90％；反应后的气体进入换热器降温冷却，换热器出口温度为130。F、压降为

O．1psi。然后再进入压力为latm(1atm==101325Pa，下同)、热负荷为0Btu／h(1Btu=1055．06J，

下同)的闪蒸器进行气液分离，液相作为产品直接引出，气相循环进入反应器，如图2-8。

用RK-SOAVE进行热力学性质估算。试用Aspen Plus模拟该工艺过程，求液相产品的热力

学状态及各组分的流率。

模拟步骤如下：

步骤一：启动Aspen

启动方式：双击桌面快捷方式，或点击开始菜单。提供用户信息（Account imfomation）

首先出现图2-10界面，需选择空白模拟（Blank Simulation）、模板（Template）或打开已有模拟文件（Open an Existing Simulation）。

如用模板启动，则进入图2-11界面，选英制单位的通用模板（General with English Units）。

Aspen提供的模板：空气分离、化学工艺、电解质、气体处理、一般工艺（广泛用于汽液平衡）、石油（石油化工）、医药、湿法冶金、固体、特种化工。可用英制、米制作为缺省单位制。

新模拟时，需在Run Type列表框中选运行类型，见图2-11。

运行类型：Flowsheet、Property Estimation、Property Analysis

和 Data Regression

本例选Flowsheet。

文件File的下拉菜单中选Save 或 Save As保存文件。 图2-10 启动Aspen Plus （二） 文件类型：文档格式（.apw）、备份文件格式（.bkp）、模板格式（.apt）和混合格式（.apwz）

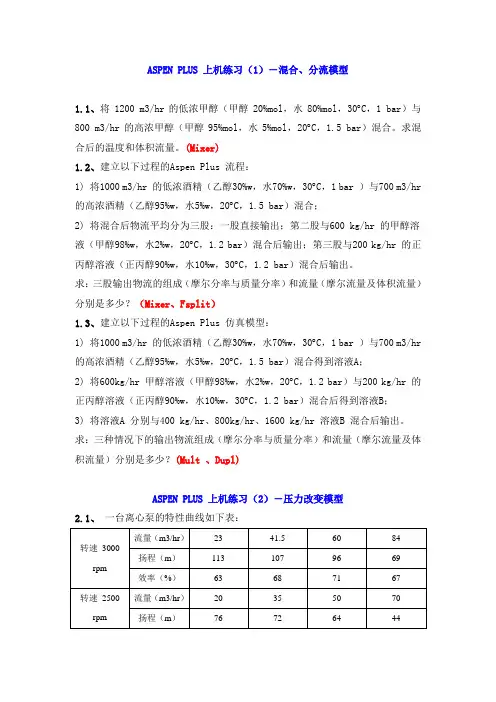

ASPEN PLUS 上机练习（1）－混合、分流模型

1.1、将1200 m3/hr的低浓甲醇（甲醇20%mol，水80%mol，30C，1 bar）与800 m3/hr的高浓甲醇（甲醇95%mol，水5%mol，20C，1.5 bar）混合。求混合后的温度和体积流量。(Mixer)

1.2、建立以下过程的Aspen Plus 流程：

1) 将1000 m3/hr 的低浓酒精（乙醇30%w，水70%w，30C，1 bar ）与700 m3/hr的高浓酒精（乙醇95%w，水5%w，20C，1.5 bar）混合；

2) 将混合后物流平均分为三股：一股直接输出；第二股与600 kg/hr 的甲醇溶液（甲醇98%w，水2%w，20C，1.2 bar）混合后输出；第三股与200 kg/hr 的正丙醇溶液（正丙醇90%w，水10%w，30C，1.2 bar）混合后输出。

求：三股输出物流的组成（摩尔分率与质量分率）和流量（摩尔流量及体积流量）分别是多少？（Mixer、Fsplit）

1.3、建立以下过程的Aspen Plus 仿真模型：

1) 将1000 m3/hr 的低浓酒精（乙醇30%w，水70%w，30C，1 bar ）与700 m3/hr的高浓酒精（乙醇95%w，水5%w，20C，1.5 bar）混合得到溶液A；

2) 将600kg/hr 甲醇溶液（甲醇98%w，水2%w，20C，1.2 bar）与200 kg/hr 的正丙醇溶液（正丙醇90%w，水10%w，30C，1.2 bar）混合后得到溶液B；

3) 将溶液A 分别与400 kg/hr、800kg/hr、1600 kg/hr 溶液B 混合后输出。

求：三种情况下的输出物流组成（摩尔分率与质量分率）和流量（摩尔流量及体积流量）分别是多少？(Mult 、Dupl)

ASPEN PLUS 上机练习（2）－压力改变模型

2.1、 一台离心泵的特性曲线如下表：

个人收集整理-仅供参考

1 / 21 AspenPlus在化工过程模拟中地应用

目 录

第1章 化工过程模拟概述-

第2章 AspenPlus模拟基础

第3章 流股地混合与分割过程模拟

第4章 压力变送过程模拟

第5章 分离设备模拟

第6章 传热设备模拟

第7章 塔设备模拟

第8章 反应器模拟

第9章 固体操作设备模拟

第三章流股地混合与分割过程模拟

学习目地：

1、练习用Aspen Plus 进行流程仿真地基本步骤；

2、掌握物流混合模块Mixers/Splitters地用法. Prop 丙 n- 正 iso- 间、异

Meta-间 个人收集整理-仅供参考

2 / 21 内容：

课堂练习：建立以下过程地Aspen Plus 仿真模型(exercise-3.1)：

已知：将100m3/hr 地低浓酒精（乙醇20%w，水80%w，400C，1 atm）与200m3/hr地高浓酒精（乙醇90%w，水10%w，300C，2atm）混合，混合后物流平均分为三股，一股直接输出，第二股与100 kg/hr 地甲醇水溶液混合后（甲醇95%w，水5%w，450C，1.5 bar）输出，第三股与80 kg/hr 地乙酸水溶液混合后（乙酸90%w，水10%w，350C，1.2 bar）输出.b5E2R。

求：三股输出物流地组成（摩尔分率与质量分率）和流量（摩尔流量及体积流量）分别是多少？

课后练习：建立以下过程地Aspen Plus 仿真模型(exercise-3.2)：

1）将4000C，3 bar 下地1000m3/hr 水蒸气、1000 m3/hr 二氧化碳和1000 m3/hr

甲醇等压混合，求混合气体地温度和体积流量.p1Ean。

2）将4000C，30 bar 下地1000 m3/hr水蒸气、1000 m3/hr二氧化碳和1000 m3/hr甲醇等压混合，求混合气体地温度和体积流量.DXDiT。

ASPENPLUS反应器的模拟与优化解读

ASPEN Plus是一种流程模拟软件，广泛应用于化工工程、能源工程等领域。它可以帮助工程师通过建立模型和进行仿真，预测和优化化工流程。在化工生产过程中，反应器是一个重要的组件，ASPEN Plus能够进行反应器的模拟和优化解读，从而帮助工程师改进反应器的设计和操作条件，提高生产效率和产品质量。

首先，ASPEN Plus可以帮助工程师建立反应器的模型。在ASPEN

Plus中，用户可以选择适当的反应器模型，如气相反应器、液相反应器、固相反应器等。然后，用户可以输入反应器的物理和化学性质的数据，如反应器中的反应物浓度、反应速率常数、活化能等。根据这些数据，ASPEN Plus可以进行数值求解，得到反应器中物质的浓度、温度、压力等参数的变化情况。

接下来，ASPEN Plus可以进行反应器的仿真。在仿真过程中，ASPEN

Plus可以帮助工程师分析反应物的转化率、选择性和产率等重要指标。通过改变反应器的操作条件，如温度、压力、进料流量等，工程师可以观察到这些指标的变化情况。如果仿真结果与实际情况相符，工程师可以进一步进行优化解读。

最后，ASPEN Plus可以进行反应器的优化解读。优化是指通过改变操作变量，使得一些目标函数达到最优的过程。在反应器中，可以将产物收率、能耗、废料生成量等作为目标函数，通过改变反应器的操作变量，如反应温度、催化剂用量等，使目标函数最优化。ASPEN Plus提供了多种优化算法，如遗传算法、模拟退火算法等，可以自动最优解。 通过ASPEN Plus的模拟与优化解读，工程师可以获得以下信息和结果：

1. 反应器的性能评估：ASPEN Plus可以帮助工程师评估反应器的表现，如转化率、选择性和产率等。这些信息对于确定反应器的效果并进行性能改进至关重要。

2. 最优操作条件：通过优化解读，ASPEN Plus可以帮助工程师确定反应器的最佳操作条件，如温度、压力、进料流量等。这样可以实现最大化产物收率或最小化废料生成量等目标。
