地源热泵中央空调的利用
摘要:根据国家节能减排的总体战略，为了降低社区的运行能耗，我们对地热的利用做了有效尝试，从经济效益和运行情况看，办公楼采用地源热泵是一个有效降低能耗的技术。
关键词:地源热泵;利用;效益
1、地源热泵系统简介
地源热泵即土壤源热泵是一种以土壤作为低温热源的热泵，它利用水或一些特定的防冻液作为中间介质，通过地下密闭的热交换网与土壤进行热交换从土壤中获得热量。由于土壤是热泵的一种良好的低温热源，它温度变化很小，并且有一定的蓄热作用，换热器不需要除霜。我们知道地温年变化相对于气温有一定的延迟与衰减，当室外温度较低时，热源要供给较多的热量，而土壤此时相对于气温尚有较高的温度，而当2-3月份，虽然土壤温度降到了最低，但此时需要的供热量也比最冷月要少，因而以土壤作为冷（热）源既有利于夏季空调运行时向地下放热，也有利于冬季供暖运行时从地下吸热。
土壤源热泵以电作为动力从大地中转移热量，能效比较高，热泵机组每消耗1KW电可以提供4 KW热量，其中3 KW热量直接来自于大地，节约了大量运行费用。
土壤源热泵通过利用大地这样稳定的热源，供热工况时供气温度要比传统的空气热泵高很多，与传统的空调设备相比，土壤源热泵能
第 2 页 共 3 页 够创造更恒定的室内温度与更舒适的相对湿度。
2、方案描述
办公楼，建筑面积1000平方米，在办公楼一侧建15平方米泵房，内设热泵制冷机2台，3KW循环泵3台，1KW补水泵1台，1立方米补水箱1台，泵房地下采用打孔方式将管路埋于地下，地上可以做绿化，日用电量为745度（不含楼内风机盘管用电量）。
土壤源热泵系统主要包括三部分：土壤埋管系统、主机、室内空气系统。土壤埋管系统包括一个地下密封的高密度塑料管热交换网，管网内充有特定的防冻液，当处于制冷工况时，管内液体温度上升，热量向大地散出，供热工况时，管内液体温度下降，热量从大地吸入，埋管形式由于可用的土壤面积较小，采用垂直埋管。水源热泵机组水平吊装于室内。室内为全空气系统，回风经机组处理后由送风管直接送到各房间，解决冬夏季的采暖空调问题。
地源热泵工作原理 地源热泵原理图
舒适100网 2010-7-9 12:00:38 .shushi100.
地源热泵是一种绿色技术，地源热泵工作原理是利用地热资源将低位能量转化成高位能量从而达到节能的目的，地源热泵能效比一般可以达到5以上，比普通的中央空调要节能40%以上，目前我国也在大力倡导地源热泵中央空调系统，很多专家认为，地源热泵将是中央空调的未来和趋势。
地源热泵为什么如此节能呢，这要从地源热泵工作原理说起，地源热泵主要是利用了地能和水能，和太阳能一样，他们都是免费可再生能源。下面我们通过地源热泵原理图为大家详细介绍一下地源热泵工作原理，看看地源热泵是如何节能的。
地源热泵原理简述
作为自然现象，正如水由高处流向低处那样，热量也总是从高温流向低温，用著名的热力学第二定律准确表述：“热量不可能自发由低温传递到高温”。但人们可以创造机器，如同把水从低处提升到高处而采用水泵那样，采用热泵可以把热量从低温抽吸到高温。所以地源热泵实质上是一种热量提升装置，它本身消耗一部分能量，把环境介质中贮存的能量加以挖掘，提高温位进行利用，而整个热泵装置所消耗的功仅为供热量的三分之一或更低，这就是地源热泵节能的原理。
地源热泵原理图
地源热泵工作原理
地源热泵系统是从常温土壤或地表水（地下水），冬季从地下提取热量，夏季把建筑的热量又存入地下，从而解决冬夏两季采暖和空调的冷热源。
夏季通过机组将房间的热量转移到地下，对房间进行降温，同时储存热量，以备冬用。冬季通过热泵将土壤中的热量转移到房间，对房间进行供暖，同时储存冷量，以备夏用，土壤提供了一个很好的免费能量存贮源泉，这样就实现了能量的季节转换。
地源热泵原理图
冬季地源热泵工作原理
冬天热泵中制冷剂正向流动，压缩机排出的高温高压R22气体进入冷凝器向集水器中的水放出热量，相变为高温高压的液体，再经热力膨胀阀节流降压变为低温低压的液体进入蒸发器，从地下循环液中吸取低温热后相变为低温低压的饱和蒸汽后进入压缩机吸气端，由压缩机压缩排出高温高压气体完成一个循环。如此循环往复将地下低温热能“搬运”到集水器，从而不断的向用户提供45 ℃

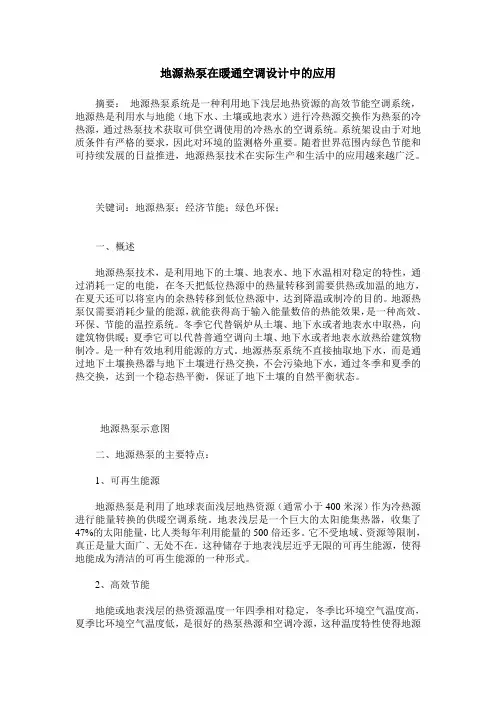

地源热泵在暖通空调设计中的应用
摘要： 地源热泵系统是一种利用地下浅层地热资源的高效节能空调系统，地源热是利用水与地能（地下水、土壤或地表水）进行冷热源交换作为热泵的冷热源，通过热泵技术获取可供空调使用的冷热水的空调系统。系统架设由于对地质条件有严格的要求，因此对环境的监测格外重要。随着世界范围内绿色节能和可持续发展的日益推进，地源热泵技术在实际生产和生活中的应用越来越广泛。
关键词：地源热泵；经济节能；绿色环保；
一、概述
地源热泵技术，是利用地下的土壤、地表水、地下水温相对稳定的特性，通过消耗一定的电能，在冬天把低位热源中的热量转移到需要供热或加温的地方，在夏天还可以将室内的余热转移到低位热源中，达到降温或制冷的目的。地源热泵仅需要消耗少量的能源，就能获得高于输入能量数倍的热能效果，是一种高效、环保、节能的温控系统。冬季它代替锅炉从土壤、地下水或者地表水中取热，向建筑物供暖；夏季它可以代替普通空调向土壤、地下水或者地表水放热给建筑物制冷。是一种有效地利用能源的方式。地源热泵系统不直接抽取地下水，而是通过地下土壤换热器与地下土壤进行热交换，不会污染地下水，通过冬季和夏季的热交换，达到一个稳态热平衡，保证了地下土壤的自然平衡状态。
地源热泵示意图
二、地源热泵的主要特点：
1、可再生能源
地源热泵是利用了地球表面浅层地热资源（通常小于400米深）作为冷热源进行能量转换的供暖空调系统。地表浅层是一个巨大的太阳能集热器，收集了47%的太阳能量，比人类每年利用能量的500倍还多。它不受地域、资源等限制，真正是量大面广、无处不在。这种储存于地表浅层近乎无限的可再生能源，使得地能成为清洁的可再生能源的一种形式。
2、高效节能
地能或地表浅层的热资源温度一年四季相对稳定，冬季比环境空气温度高，夏季比环境空气温度低，是很好的热泵热源和空调冷源，这种温度特性使得地源
热泵比空气源热泵系统运行效率要高，比传统空调系统运行效率要高20～40%，因此可节省运行费用。另外，地能温度较恒定的特性，使得热泵机组运行更可靠、更稳定，也保证了系统的高效性和经济性。
【文章编号】１００７—９４６７（２００８）０３—０００１—０４

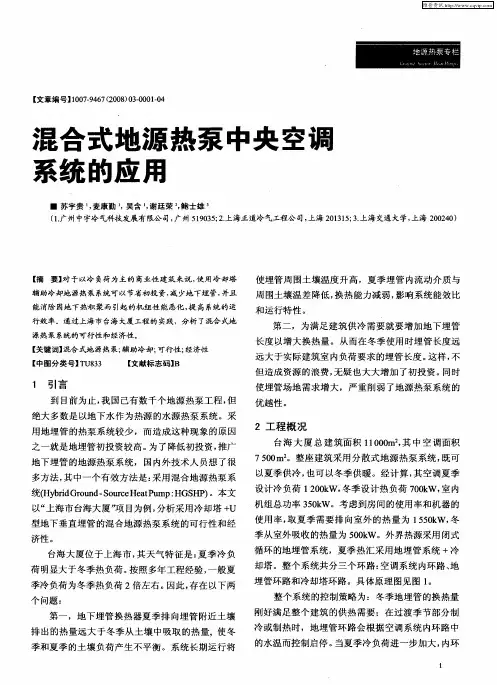

混合式地源热泵中央空调
系统的应用
■苏宇贵－，麦康勤－，吴含－，谢廷荣 ，鲍士雄， （１．广州中宇冷气科技发展有限公司，广州５１９０３５；２．上海正道冷气工程公司，上海２０１３１５；３．上海交通大学，上海２００２４０）
【摘要】对于以冷负荷为主的商业性建筑来说，使用冷却塔 辅助冷却地源热泵系统可以节省初投资，减少地下埋管，并且 能消除因地下热积聚而引起的机组性能恶化，提高系统的运 行效率。通过上海市台海大厦工程的实践，分析了混合式地 源热泵系统的可行性和经济性。 【关键词】混合式地源热泵；辅助冷却；可行・ｌｉ；经济性 【中图分类号】ＴＵ８３３ 【文献标志码】Ｂ
１ 引言
到目前为止，我国已有数千个地源热泵工程，但
绝大多数是以地下水作为热源的水源热泵系统。采 用地埋管的热泵系统较少，而造成这种现象的原因
之一就是地埋管初投资较高。为了降低初投资，推广 地下埋管的地源热泵系统，国内外技术人员想了很
多方法，其中一个有效方法是：采用混合地源热泵系 统（ＨｙｂｒｉｄＧｒｏｕｎｄ—ＳｏｕｒｃｅＨｅａｔＰｕｍｐ：ＨＧＳＨＰ１。本文
以“上海市台海大厦’硕目为例，分析采用冷却塔＋Ｕ
型地下垂直埋管的混合地源热泵系统的可行性和经 济性。 台海大厦位于上海市，其天气特征是：夏季冷负 荷明显大于冬季热负荷。按照多年工程经验，一般夏
季冷负荷为冬季热负荷２倍左右。因此，存在以下两
个问题： 第一，地下埋管换热器夏季排向埋管附近土壤
排出的热量远大于冬季从土壤中吸取的热量。使冬
季和夏季的土壤负荷产生不平衡。系统长期运行将 使埋管周围土壤温度升高，夏季埋管内流动介质与 周围土壤温差降低，换热能力减弱，影响系统能效比
和运行特性。
第二，为满足建筑供冷需要就要增加地下埋管 长度以增大换热量。从而在冬季使用时埋管长度远
远大于实际建筑室内负荷要求的埋管长度。这样，不 但造成资源的浪费，无疑也大大增加了初投资。同时
