镍Ni元素对钢材性能影响

钢材中的合金与杂质含量对其性能的影响

一、对钢材一般性能的影响

1、 碳(C):钢中含碳量增加，屈服点和抗拉强度升高，但塑性和 冲击性降低，当碳量 0.23%超过时，钢的焊接性能变坏，因此用于焊接 的低合金结构钢，含碳量一般不超过 0.20%。碳量高还会降低钢的耐大 气腐蚀能力，在露天料场的高碳钢就易锈蚀；此外，碳能增加钢的冷脆 性和时效敏感性。

2、 硅(Si):在炼钢过程中加硅作为还原剂和脱氧剂，所以镇静钢 含有 0.15－0.30%的硅。如果钢中含硅量超过 0.50-0.60%,硅就算合金元 素。硅能显著提高钢的弹性极限，屈服点和抗拉强度，故广泛用于作弹 簧钢。在调质结构钢中加入 1.0－1.2%的硅，强度可提高 1 5－20%。硅 和钼、钨、铬等结合， 有提高抗腐蚀性和抗氧化的作用， 可制造耐热钢。 含硅 1－4%的低碳钢，具有极高的导磁率，用于电器工业做矽钢片。硅 量增加，会降低钢的焊接性能。

优点：(1)提高钢中固溶体的强度和冷加工硬化程度使钢的韧性和塑 性降低。

(2) 硅能显著地提高钢的弹性极限、屈服极限和屈强比 ,这是一 般弹簧钢。 (3)耐腐蚀性。硅的质量分数为 15%- 20%的高硅铸铁，是 很好的耐酸材料。 含有硅的钢在氧化气氛中加热时，表面也将形成一 层 SiO2 薄膜，从而提高钢在高温时的抗氧化性。

缺点：使钢的焊接性能恶化。

3、 锰(Mn):在炼钢过程中，锰是良好的脱氧剂和脱硫剂，一般

钢中含锰 0.30－0.50%。在碳素钢中加入 0.70%以上时就算 “锰钢”，较 一般钢量的钢不但有足够的韧性， 且有较高的强度和硬度， 提高钢的淬 性，改善钢的热加工性能，如 16Mn 钢比 A3 屈服点高 40%。含锰 11－ 14%的钢有极高的耐磨性， 用于挖土机铲斗， 球磨机衬板等。 锰量增高， 减弱钢的抗腐蚀能力，降低焊接性能。

优点：（1）锰提高钢的淬透性。 （ 2）锰对提高低碳和中碳珠光体 钢的强度有显著的作用。 （3）锰对钢的高温瞬时强度有所提高。

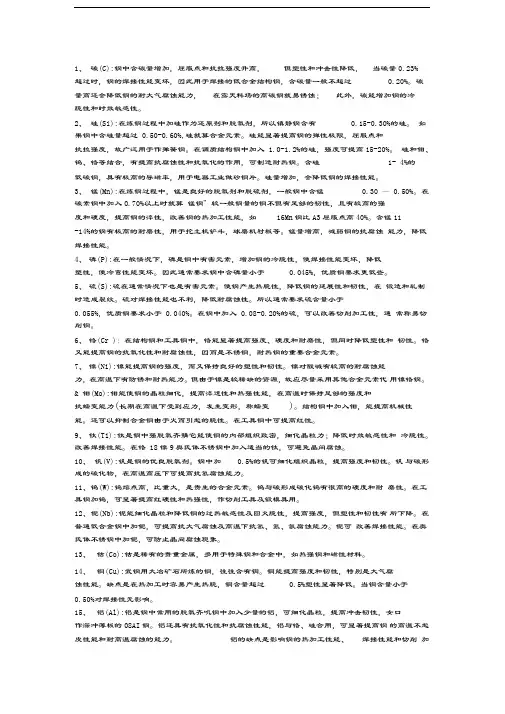

1、 碳(C):钢中含碳量增加，屈服点和抗拉强度升高， 但塑性和冲击性降低， 当碳量0.23%

超过时，钢的焊接性能变坏，因此用于焊接的低合金结构钢，含碳量一般不超过 0.20%。碳

量高还会降低钢的耐大气腐蚀能力， 在露天料场的高碳钢就易锈蚀； 此外，碳能增加钢的冷

脆性和时效敏感性。

2、 硅(Si):在炼钢过程中加硅作为还原剂和脱氧剂，所以镇静钢含有 0.15-0.30%的硅。 如果钢中含硅量超过 0.50-0.60%,硅就算合金元素。硅能显著提高钢的弹性极限，屈服点和

抗拉强度，故广泛用于作弹簧钢。在调质结构钢中加入 1.0-1.2%的硅，强度可提高15-20%。 硅和钼、钨、铬等结合，有提高抗腐蚀性和抗氧化的作用，可制造耐热钢。含硅 1- 4%的

低碳钢，具有极高的导磁率，用于电器工业做矽钢片。硅量增加，会降低钢的焊接性能。

3、 锰(Mn):在炼钢过程中，锰是良好的脱氧剂和脱硫剂，一般钢中含锰 0.30 — 0.50%。在

碳素钢中加入0.70%以上时就算 锰钢”较一般钢量的钢不但有足够的韧性，且有较高的强

度和硬度，提高钢的淬性，改善钢的热加工性能，如 16Mn钢比A3屈服点高40%。含锰11

-14%的钢有极高的耐磨性，用于挖土机铲斗，球磨机衬板等。锰量增高，减弱钢的抗腐蚀 能力，降低焊接性能。

4、 磷(P):在一般情况下，磷是钢中有害元素，增加钢的冷脆性，使焊接性能变坏，降低

塑性，使冷弯性能变坏。因此通常要求钢中含磷量小于 0.045%，优质钢要求更低些。

5、 硫(S):硫在通常情况下也是有害元素。使钢产生热脆性，降低钢的延展性和韧性，在 锻造和轧制时造成裂纹。硫对焊接性能也不利，降低耐腐蚀性。所以通常要求硫含量小于

0.055%，优质钢要求小于 0.040%。在钢中加入 0.08-0.20%的硫，可以改善切削加工性，通 常称易切削钢。

6、 铬(Cr )：在结构钢和工具钢中，铬能显著提高强度、硬度和耐磨性，但同时降低塑性和 韧性。铬又能提高钢的抗氧化性和耐腐蚀性，因而是不锈钢，耐热钢的重要合金元素。

镍Ni元素对钢材性能影响

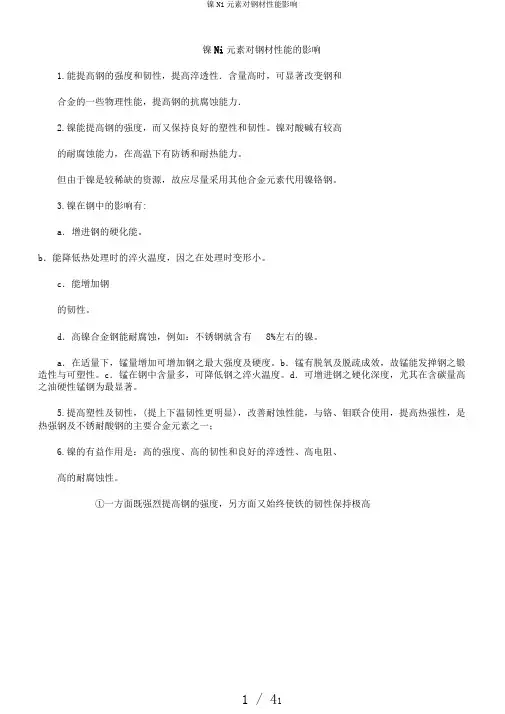

1 / 41 镍Ni元素对钢材性能的影响

1.能提高钢的强度和韧性，提高淬透性．含量高时，可显著改变钢和

合金的一些物理性能，提高钢的抗腐蚀能力．

2.镍能提高钢的强度，而又保持良好的塑性和韧性。镍对酸碱有较高

的耐腐蚀能力，在高温下有防锈和耐热能力。

但由于镍是较稀缺的资源，故应尽量采用其他合金元素代用镍铬钢。

3.镍在钢中的影响有:

a．增进钢的硬化能。

b．能降低热处理时的淬火温度，因之在处理时变形小。

c．能增加钢

的韧性。

d．高镍合金钢能耐腐蚀，例如：不锈钢就含有 8%左右的镍。

a．在适量下，锰量增加可增加钢之最大强度及硬度。b．锰有脱氧及脱疏成效，故锰能发掸钢之锻造性与可塑性。c．锰在钢中含量多，可降低钢之淬火温度。d．可增进钢之硬化深度，尤其在含碳量高之油硬性锰钢为最显著。

5.提高塑性及韧性，(提上下温韧性更明显)，改善耐蚀性能，与铬、钼联合使用，提高热强性，是热强钢及不锈耐酸钢的主要合金元素之一；

6.镍的有益作用是：高的强度、高的韧性和良好的淬透性、高电阻、

高的耐腐蚀性。

①一方面既强烈提高钢的强度，另方面又始终使铁的韧性保持极高镍Ni元素对钢材性能影响

2 / 42 的水平。其变脆温度那么极低。〔当镍＜0.3%时，其变脆温度即达‐100℃

以下，当Ni量增高时，约4～5%，其变脆温度竞可降至‐ 180℃。所

以能同时提高淬火结构钢的强度和塑性。 含Ni=3.5%，无Cr钢可空淬，

含Ni=8%的Cr钢在很小冷速下也可转变为 M体。

Ni的晶格常数与γ‐铁相近，所以可成连续固溶体。这就有利于提高钢的淬硬性，Ni可降低临界点并增加奥氏体的稳定性，所以其淬火

温度可降低，淬透性好。一般大断面的厚重伯都用加 Ni钢。当它同

Cr、W或Cr、Mo结合的时候，淬透性尤可增高。镍钼钢还具有很高

的疲劳极限。〔Ni钢有良好的耐热疲劳性，工作在冷热反复。σ、αk高〕

hc圆钢元素

HC圆钢是一种合金钢，具有高强度、高韧性和良好的耐腐蚀性能。HC是英文“High Carbon”的缩写，意为高碳。这种钢材含有较高的碳含量，因此具有较好的硬度和强度。此外，HC圆钢还含有其他合金元素，如铬、镍、钼等，这些元素可以进一步增强钢材的力学性能和耐腐蚀性能。

下面详细说明HC圆钢的元素组成及其对钢材性能的影响：

1．碳（C）：碳是HC圆钢中最主要的元素之一，其含量直接影响了钢材的硬度和强度。随着碳含量的增加，钢材的强度和硬度会提高，但同时也会降低其韧性和塑性。因此，在HC圆钢的制造过程中，需要控制碳含量以及其他合金元素的配比，以达到所需的力学性能和耐腐蚀性能。

2．铬（Cr）：铬是一种常见的合金元素，在HC圆钢中起到提高耐腐蚀性能的作用。随着铬含量的增加，钢材的耐腐蚀性能会得到提高。但是，过多的铬会导致钢材变硬，降低其韧性。因此，需要在铬含量和其他合金元素之间找到一个平衡点，以获得最佳的耐腐蚀性能和力学性能。

3．镍（Ni）：镍可以提高HC圆钢的韧性和耐腐蚀性能。在奥氏体不锈钢中，镍的含量通常较高，可以增加钢材的耐腐蚀性能和韧性。但是，镍的价格较高，因此HC圆钢的生产成本也会相应增加。

4．钼（Mo）：钼是一种昂贵的合金元素，但它可以显著提高HC圆钢的耐腐蚀性能。钼可以增加钢材在各种腐蚀介质中的耐蚀性，如酸、碱、盐等。此外，钼还可以提高钢材的强度和韧性。然而，由于钼的价格较高，通常只在需要特别高耐腐蚀性能的场合才使用。 5．硅（Si）和锰（Mn）：硅和锰可以提高HC圆钢的强度和硬度，但同时也会降低其韧性和耐腐蚀性能。因此，需要控制这些元素的含量，以获得所需的力学性能和耐腐蚀性能。

6．其他元素：除了上述主要元素外，HC圆钢中还可能含有其他合金元素，如磷、硫等。这些元素在钢材中起到不同的作用，如提高强度、硬度或改善焊接性能等。

总的来说，HC圆钢的元素组成决定了其力学性能和耐腐蚀性能。在制造过程中，需要仔细控制各元素的配比和含量，以达到所需的性能要求。同时，不同的应用场景对HC圆钢的性能要求也不同，因此需要根据具体需求进行选择和优化。
