半挂车工序检验作业指导书

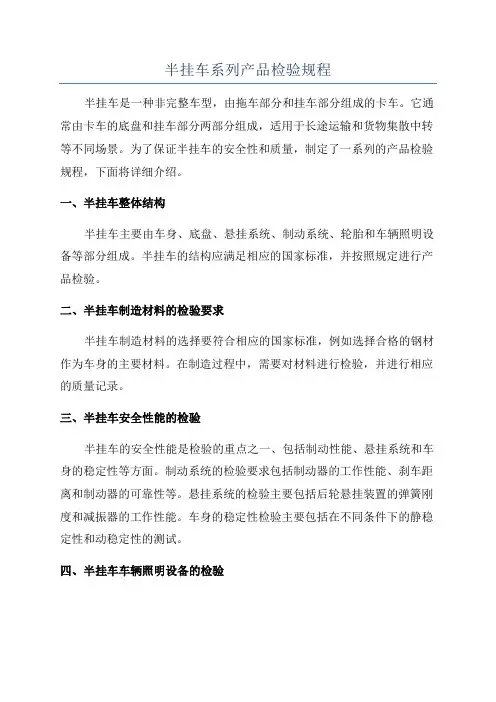

半挂车系列产品检验规程

半挂车是一种非完整车型，由拖车部分和挂车部分组成的卡车。它通常由卡车的底盘和挂车部分两部分组成，适用于长途运输和货物集散中转等不同场景。为了保证半挂车的安全性和质量，制定了一系列的产品检验规程，下面将详细介绍。

一、半挂车整体结构

半挂车主要由车身、底盘、悬挂系统、制动系统、轮胎和车辆照明设备等部分组成。半挂车的结构应满足相应的国家标准，并按照规定进行产品检验。

二、半挂车制造材料的检验要求

半挂车制造材料的选择要符合相应的国家标准，例如选择合格的钢材作为车身的主要材料。在制造过程中，需要对材料进行检验，并进行相应的质量记录。

三、半挂车安全性能的检验

半挂车的安全性能是检验的重点之一、包括制动性能、悬挂系统和车身的稳定性等方面。制动系统的检验要求包括制动器的工作性能、刹车距离和制动器的可靠性等。悬挂系统的检验主要包括后轮悬挂装置的弹簧刚度和减振器的工作性能。车身的稳定性检验主要包括在不同条件下的静稳定性和动稳定性的测试。

四、半挂车车辆照明设备的检验 半挂车的照明设备包括前照灯、后尾灯、转向灯、制动灯和示宽灯等。检验要求包括灯具的光束形状、亮度、色温和工作可靠性等。此外，还需要对照明设备的安装位置、接线和连接端子等进行检验。

五、半挂车轮胎的检验

半挂车的轮胎是保证安全行驶的重要组成部分。轮胎的检验要求包括轮胎的规格、胎纹深度、胎压和轮胎的磨损情况等。

六、半挂车外观和尺寸的检验

半挂车的外观和尺寸也是检验的内容之一、外观检验包括车身涂料的质量和外观，车身的平整度和缺陷等。尺寸检验包括车身的长度、宽度和高度等。

七、半挂车的标志和标牌检验

半挂车的标志和标牌是车辆合法行驶的前提。检验要求包括车辆标志的牢固性和清晰度，标牌的内容和规格。

综上所述，半挂车系列产品的检验规程主要包括整体结构、制造材料、安全性能、照明设备、轮胎、外观和尺寸以及标志和标牌等方面。通过严格执行这些检验规程，可以确保半挂车的安全性和质量，保障货物的安全运输。

道路运输车辆人工检验作业指导书

(一)、判定标准

GB7258-2017机动车运行安全技术条件

GB18565-2016道路运输车辆综合性能要求和检验方法

JT/T198-2016道路运输车辆技术等级划分和评定要求

GB1589-2016汽车、挂车及汽车列车外廓尺寸、轴荷及质量限值

(二)、检测工具

1、钢直尺 2、钢卷尺 3、轮胎花纹深度尺（游标卡尺） 4、轮胎气压表 5、玻璃透光率计 6、方向盘转向力/角测试仪

7、手锤、铁钩 8、照明工具等 9、水平尺 10、标尺 11、外廓测试仪12、地磅或轮（轴）重仪13、逆反射系数测试仪14、行驶记录仪检定装置15、内窥镜16、OBD、ABS、EPS汽车电脑诊断仪等。

（三） 在用道路运输车辆的技术要求

1、基本要求

1.1 唯一性认定

1.1.1在用道路运输车辆的号牌号码、类型、品牌型号、燃料类别、车身颜色、发动机号、底盘号或VIN 号、挂车架号、重中型货车及挂车的外廓尺寸、车厢栏板高度应与行驶证、机动车登记证、道路运输证记载的内容及其它相关资料相符。其中，外廓尺寸的允许误差为±2%或±100mm，车厢栏板高度的允许误差±2%或±50mm。汽车列车的外廓尺寸不得超过GB1589规定的最大限值。

1.1.2 客车的座(铺)位数应与道路运输证核定的数量一致。

1.2 电子控制系统

装有车载诊断系统（OBD）的车辆不应有与发动机排放控制系统、防抱死制动装置（ABS）和电动助力转向系统（ESP）及其他与行车安全相关的故障信息。

1.3发动机

1.3.1 工作性能

1.3.1.1 发动机启动性能良好，在正常工作温度状态下，发动机启动3次，成功启动次数不少于2次。

1.3.1.2柴油发动机停机装置功能有效，在正常工作温度状态下，发动机连接启动/停机3次，3次停机均应有效。

1.3.1.3发动机低、中、高速运转稳定、无异响。

1.3.2 密封性

发动机缸体、油底壳、冷却水道边盖、放水阀、水箱等不得有油、液滴漏现象。

关键工序作业指导书-车桥安装

1。半挂车车桥的安装是半挂车制作过程中的关键工序.

2。按图纸要求在车轴上划线，找到上下夹板的安装位置。划线时先找到轴的中心线，然后再从中心线往两侧量,保证上下夹板的安装中心与纵梁的腹板中心线重合，偏差小于2mm.

3。安装上下夹板，方向不要搞错，要求将制动气室朝后安装。焊接时注意:轴的横断面严禁焊缝，只允许有车轴纵向断面的焊缝。

4。拉杆长度的调节。拉杆长度有两种,前轴长度为385mm，后(两）轴长度为446mm，调节长度应以固定拉杆的一头为基准,拉杆先将将活动拉杆的紧固螺丝松开，用拉杆销穿过活动拉杆与固定拉杆的一头,用扳手调节活动拉杆的调整螺栓,使拉杆的另一头也能穿过拉杆销，调整好后将紧固螺丝拧紧。

编制（日期）: 审核（日期)： 批准（日期):

2018-半挂车作业指导书-word范文模板

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！

== 本文为word格式，下载后可方便编辑和修改！ ==

半挂车作业指导书

篇一：半挂车关键工序作业指导书-支撑装置安装

半挂车关键工序作业指导书-支撑装置安装

1.半挂车支撑装置的安装是半挂车制作过程中的关键工序。

2.根据工作单领取相应的支腿，在支腿上焊接拉杆座及摇把钩，注意拉杆座的方向应朝向车架方向的后面。

3.用手工方式将支腿收到最短位置。一人抬起支腿，使其对齐支腿座上的安装孔，另一人迅速将螺栓弹簧垫、螺母装好，用手扭进几圈。

4.在全部螺栓装好后用机动扳手打紧，最后再用梅花扳手拧紧一次。然后安装各拉杆，拧紧螺丝。

5.最后安装连杆、摇把。

编制（日期）：审核（日期）： 批准（日期）：

I

篇二：半挂车工序检验作业指导书

篇三：半挂车纵梁焊接作业指导书-2

半挂车纵梁焊接作业指导书BGJS-01-201X

本工程为半挂车纵梁的焊接。纵梁为工字型。上下翼板断面140x16，腹板为208x6，梁长12886mm。上下焊缝均为角焊缝。焊缝高6mm。

为了保证纵梁焊接质量达到图纸要求，对纵梁焊接做以下指导。在施工过程中要严格执行。

本工程执行GB 50205-201X<.钢结构工程施工质量验收规范>和JGJ 81-91。 1、材料： 2018-半挂车作业指导书-word范文模板

1、1 纵梁：工字结构；

图纸规定翼缘板为16Mn t16。图纸规定腹板为 16Mn t8。

1、2 焊条：选用GB H08A相当于AWS EL12、DIN S1、BS S1。 1、3 焊剂：HT350

特性：熔炼型中锰中硅中氟焊剂。

粒度：8-40目（2.5-0.45mm）及14-40（1.5-0.45mm）。

化学 成分：

1、3、1 1、3、2 焊前焊剂须经300-400°C烘培2h。
