倍加福编码器

编号倍加福编码器初始值设定方法

编号倍加福编码器是一种用于将数字信息进行编码的设备，它通过将数字信息转换为二进制码，并进行倍增处理，以增加数据的安全性和可靠性。在使用编号倍加福编码器之前，需要进行初始值设定，以确保编码过程的准确性和正常运行。以下是一种初始值设定方法，详细介绍如下。

1.确定编码器的位数：首先需要确定使用的编号倍加福编码器的位数。位数的确定由编码器所需编码的信息范围决定。如果需要编码的信息范围较大，则需要使用更多的位数来表示，以确保所需的数字都可以正确编码。

2.确定编码器的起始值：起始值是指编码器的初始计数值，在开始编码之前，需要将编码器的值设置为起始值。起始值可以根据具体的需求进行设定。一般情况下，起始值可以设置为0或者任意其他值，但需要保证所选择的起始值能够准确地表示所需编码的信息。

3.确定编码器的倍增率：倍增率是指每次增加的步长，通过将起始值按照倍增率进行逐步增加，可以得到编码器接下来的计数值。倍增率一般为一个固定的数值，可以根据具体需求进行设定。一般情况下，倍增率在2到10之间取值，较小的倍增率可以获得更精确的编码，而较大的倍增率可以获得更快的编码速度。

4.根据起始值和倍增率进行编码：当编码器的起始值和倍增率确定后，就可以开始进行编码操作。首先将起始值设置给编码器，然后通过倍增率逐步增加编码器的值，得到不同的计数值作为编码结果。编码结果可以通过将计数值转换为二进制码来表示，从而获得最终的编码结果。

5.编码结果的使用：经过编码后，可以将编码结果用于数据传输、存储或其他需要的应用场景中。编码结果可以通过解码器进行解码，还原为原始的数字信息。在解码过程中，需要使用与编码器一致的初始值和倍增率，以确保解码的准确性。

总结：

初始值设定是使用编号倍加福编码器的重要步骤，可以通过确定位数、起始值、倍增率来设定初始值。编码器按照倍增率进行计数，得到编码结果，可以用于数据传输和存储。在解码过程中，需要使用相同的初始值和倍增率进行解码，以确保解码的准确性。通过以上方法设定初始值，可以确保所需编码的准确性和正常运行。

编号倍加福编码器初始值设定方法

The Standardization Office was revised on the afternoon of December 13, 2020 倍加福编码器初始值设定方法

在大型龙门吊的大车纠偏及起升高度的调试过程中，经常遇到绝对值编码器的初始值与自己的期望值差距很大，从而导致需要一个个编码器的手动转，使其达到自己的需要值，如果编码器损坏又得重复这个繁琐的过程，通过与同事讨论及实践，总结出了倍加福编码器初始值的设定方法，从而减轻了大家的劳动强度。

倍加福编码器的第一个字是圈数，第二字是步数，在设定过程中我们需要把自己需要设定的圈数放在高16位，需要设定的步数放在低16位，然后把最高位置1，输出到倍加福编码器中。然后再把高16位、低16位全部设置为零，再输出到倍加福编码器中。下面以西门子plc为例进行示范。

假如编码器的起始地址为256，那么plc输出到编码器应该是PQD256，假如我们想把倍加福的编码器圈数设定为250，步数设置为0的话。250转换为二进制为0000_0000_1111_1010，0转换为二进制为0000_0000_0000_0000，那么PQD256应该为0000_0000_1111_1010_0000_0000_0000_0000，然后把最高位置1得到1000_0000_1111_1010_0000_0000_0000_0000。

首先进入监视修改画面

设置PQD的值

然后修改编码器的值

然后把编码器值设置为零

然后编码器的圈数就变成了250.步数就变成了0. 方法二、通过程序来修改编码器的初始值，1000_0000_1111_1010_0000_0000_0000_0000转换成十进制为-48。那么通过程序修改如下图所示：

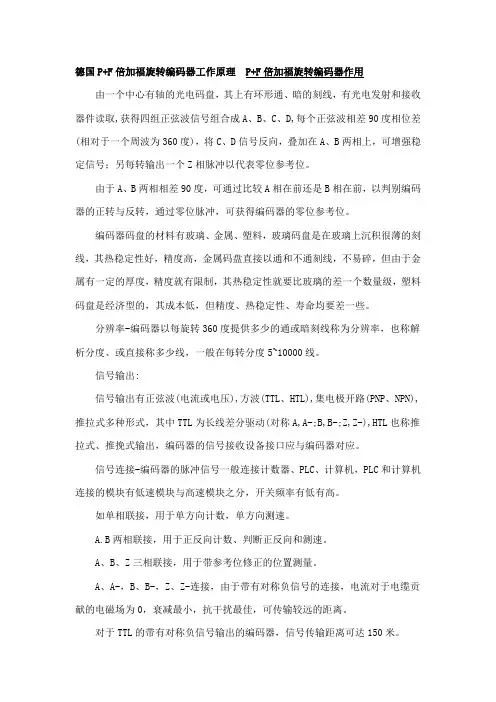

德国P+F倍加福旋转编码器工作原理 P+F倍加福旋转编码器作用

由一个中心有轴的光电码盘，其上有环形通、暗的刻线，有光电发射和接收器件读取,获得四组正弦波信号组合成A、B、C、D,每个正弦波相差90度相位差(相对于一个周波为360度)，将C、D信号反向，叠加在A、B两相上，可增强稳定信号；另每转输出一个Z相脉冲以代表零位参考位。

由于A、B两相相差90度，可通过比较A相在前还是B相在前，以判别编码器的正转与反转，通过零位脉冲，可获得编码器的零位参考位。

编码器码盘的材料有玻璃、金属、塑料，玻璃码盘是在玻璃上沉积很薄的刻线，其热稳定性好，精度高，金属码盘直接以通和不通刻线，不易碎，但由于金属有一定的厚度，精度就有限制，其热稳定性就要比玻璃的差一个数量级，塑料码盘是经济型的，其成本低，但精度、热稳定性、寿命均要差一些。

分辨率-编码器以每旋转360度提供多少的通或暗刻线称为分辨率，也称解析分度、或直接称多少线，一般在每转分度5~10000线。

信号输出:

信号输出有正弦波(电流或电压),方波(TTL、HTL),集电极开路(PNP、NPN),推拉式多种形式，其中TTL为长线差分驱动(对称A,A-;B,B-;Z,Z-),HTL也称推拉式、推挽式输出，编码器的信号接收设备接口应与编码器对应。

信号连接-编码器的脉冲信号一般连接计数器、PLC、计算机，PLC和计算机连接的模块有低速模块与高速模块之分，开关频率有低有高。

如单相联接，用于单方向计数，单方向测速。

A.B两相联接，用于正反向计数、判断正反向和测速。

A、B、Z三相联接，用于带参考位修正的位置测量。

A、A-，B、B-，Z、Z-连接，由于带有对称负信号的连接，电流对于电缆贡献的电磁场为0，衰减最小，抗干扰最佳，可传输较远的距离。

对于TTL的带有对称负信号输出的编码器，信号传输距离可达150米。 对于HTL的带有对称负信号输出的编码器，信号传输距离可达300米。

增量型和绝对值编码器

常见问题 （FAQ）

编码器业务部

2 目录

1 增量式编码器....................................................................................4

1.1 如何选择单圈脉冲数PPR.....................................................................................................4

1.2 编码器的最大允许单圈脉冲数如何计算编码器的最大允许单圈脉冲数如何计算？？............................................................................4

1.3 编码器的最大允许转速为?....................................................................................................4

1.4 编码器的接口通信距离可达?................................................................................................5

1.5 是否必须使用屏蔽线缆是否必须使用屏蔽线缆？？......................................................................................................5

1.6 如何有效降低编码器应用时的噪声影响如何有效降低编码器应用时的噪声影响？？............................................................................5
