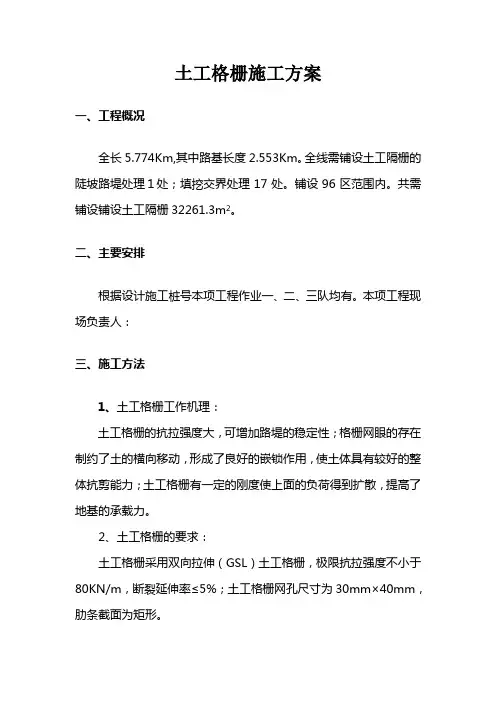

土工格栅施工方案

一、工程概况

全长5.774Km,其中路基长度2.553Km。全线需铺设土工隔栅的陡坡路堤处理１处；填挖交界处理17处。铺设96区范围内。共需铺设铺设土工隔栅32261.3m2。

二、主要安排

根据设计施工桩号本项工程作业一、二、三队均有。本项工程现场负责人：

三、施工方法

1、土工格栅工作机理：

土工格栅的抗拉强度大，可增加路堤的稳定性；格栅网眼的存在制约了土的横向移动，形成了良好的嵌锁作用，使土体具有较好的整体抗剪能力；土工格栅有一定的刚度使上面的负荷得到扩散，提高了地基的承载力。

2、土工格栅的要求：

土工格栅采用双向拉伸（GSL）土工格栅，极限抗拉强度不小于80KN/m，断裂延伸率≤5%；土工格栅网孔尺寸为30mm×40mm，肋条截面为矩形。

1 3、铺设准备工作：

1.1 地基处理：首先对下层进行整平、碾压，要求平整度不大于15㎜，压实度达到设计要求，表面严禁有碎石、块石等坚硬凸出物。如路堤有其他配套处置措施（普夯、冲击碾压等），则需完成这些措施并整平压实后再进行土工隔栅施工。

1.2 铺设环境：室外气温5℃以上，风力4级以下，无雨、雪。(环境或特殊要求除外)。

4、土工格栅的铺设

4.1、底层土工格栅铺设

用竹桩（或木桩）标示出土工格栅铺设的范围，然后进行铺设。铺设要求：土工格栅平整、顺直；隔栅的纵横向接缝可采用尼龙绳或涤纶先缝接或U型钉连接使隔栅连成整体，隔栅相互搭接不小于20cm。

土工格栅铺设完成后，应及时（48小时内）进行路基填土。每层填筑应按“先两边，后中间”的原则对此填筑，严禁先填中部。填料不允许直接卸在土工隔栅上，必须卸在摊铺完毕的土面上。一切机械不得直接在铺好的土工隔栅上行走。

4.2、上层土工格栅铺设

土方填筑碾压合格后，铺设上层土工格栅，铺设要求及连接方式与底层土工格栅铺设要求相同，只是宽度应与填土层顶宽一致。上层土工格栅铺设完成后，应尽快在其上再填筑一层土，以防被破坏或丢失。该层土方严格按照路基土方填筑厚度和碾压要求进行填筑，松铺

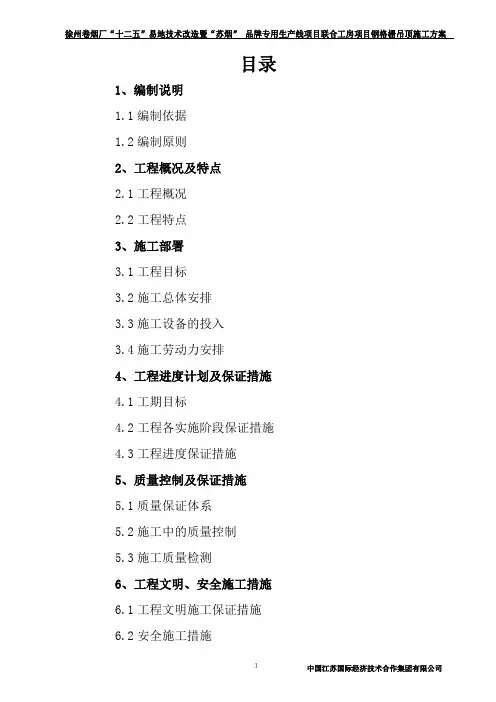

徐州卷烟厂“十二五”易地技术改造暨“苏烟” 品牌专用生产线项目联合工房项目钢格栅吊顶施工方案

中国江苏国际经济技术合作集团有限公司 １ 目录

1、编制说明

1.1编制依据

1.2编制原则

2、工程概况及特点

2.1工程概况

2.2工程特点

3、施工部署

3.1工程目标

3.2施工总体安排

3.3施工设备的投入

3.4施工劳动力安排

4、工程进度计划及保证措施

4.1工期目标

4.2工程各实施阶段保证措施

4.3工程进度保证措施

5、质量控制及保证措施

5.1质量保证体系

5.2施工中的质量控制

5.3施工质量检测

6、工程文明、安全施工措施

6.1工程文明施工保证措施

6.2安全施工措施 徐州卷烟厂“十二五”易地技术改造暨“苏烟” 品牌专用生产线项目联合工房项目钢格栅吊顶施工方案

中国江苏国际经济技术合作集团有限公司 ２ 1、编制说明

1.1编制依据

本施工方案适用江苏中烟工业有限责任公司徐州卷烟厂“十二五”易地技术改造暨“苏烟” 品牌专用生产线项目联合工房项目钢格栅吊顶工程施工，在施工过程中严格按照国家、江苏省的有关标准进行。

编制时采用的依据是：

1、钢格栅吊顶深化设计图纸

2、我公司的相关技术、管理制度

3、国家和行业现行施工规范、技术规范、标准及江苏省关于建筑施工管理的有关规定。

1.2编制的原则

1、本工程的施工方案是根据现场施工条件，严格按照工程对施工组织设计的要求进行策划后编制的，在人员、设备、材料、施工方案、质量要求、进度安排、安全文明施工等统一部署的原则下经过综合考虑后而编制的。

2、根据本工程设计特点、功能要求，本着对建设单位资金合理利用，对工程质量的终身负责，对安全文明施工的强化管理的精神，以：科学、经济、优质、高效为原则编制。

3、我公司对此施工方案的编制高度重视，仔细研究图纸和充分了解现场实际情况，明确工程特点、难点，准确把握业主及监理单位要求的前提下成立编制小组，集思广益、博采众长，力求使本施工方案切合工程实际，方法先进，可操作性强。

第五节 铝合金格栅施工方案

1操作程序：施工准备→地面拼装→饰面处理→吊装固定→收口整理

2 施工要点：

（1） 施工准备：建筑底面处理，对敞透式的花栅吊顶以上部分应进行涂刷黑漆处理，或按设计要求的颜色进行涂刷处理。

（2） 放线 包括标高线、吊挂布局线、分片布置线，分片布置线就是根据吊顶的结构形式、材料尺寸和材料刚度，来确定分片的大小和位置，其一般先从室内吊顶直角位置开始逐步展开，吊挂点的布局需根据分片布置线来设定，使吊顶的分片材料（单体或多体构件）受力均匀。

（3） 地面拼装：单体或多体构件先是按设计加工成散件，然后按设计要求在地上拼装起来，如果是厂家供应半成品的，则只需按设计要求在现场拼装起来即可。

（4） 饰面处理：铝合金等半成品或成品单体吊顶构件制作，拼装好以后应即使做好油漆饰面工作，然后在进行吊装固定。

3吊装固定：

（1） 沿标高线拉出交叉的吊顶平面基准线。

（2） 根据基准线调平吊顶分片。

（3） 固定分片有两种方法。即间接固定和直接固定。

（4） 固定分片的同时应将各分片拼缝对齐，并用铁件进行连接固定，其方式通常为直角拼接和顶边拼接。

（5） 整体调整：安装固定吊顶分片完成后应认真统一调整检查其拱是否正确检查各单体是否变形，检查固定件是否可靠。对因安装时产生的变形要即时修理，对受力集中部位要进行加固。

4铝格栅质量验评：

（1）铝格栅吊顶工程质量保证项目见表

内 容 检验方法

铝格栅材料的品种、材质、规格、成型尺寸应符合设计要求 观察和尺寸检查

铝格栅的防火、防潮及油漆颜色应符合设计要求 观察检查

吊拉杆和连接件应符合产品组合要求，所用铁锚固件和连接件应作防锈处理 观察检查

（2）铝格栅工程质量见下表 内 容 检验方法

铝格栅应按设计图组装，安装牢固，接口严密，表面平整，横竖顺直，颜色均匀协调 观察检查

铝格栅龙骨吊筋间距，布置合理，满足安全使用要求 观察与尺量拉线检查

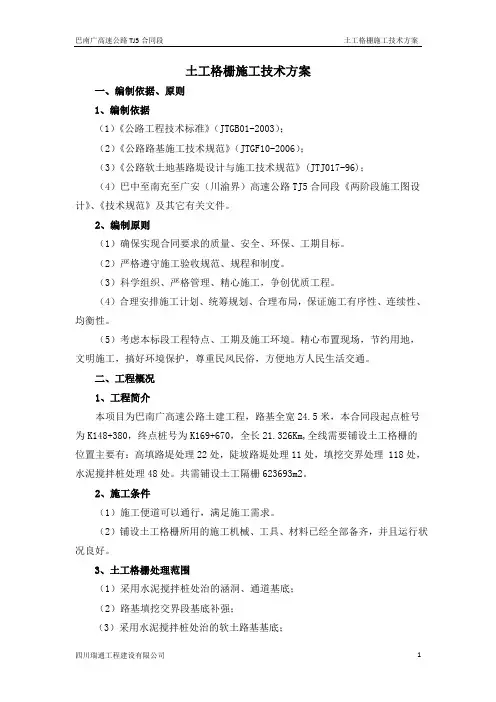

巴南广高速公路TJ5合同段 土工格栅施工技术方案

四川瑞通工程建设有限公司 1 土工格栅施工技术方案

一、编制依据、原则

1、编制依据

（1）《公路工程技术标准》（JTGB01-2003）；

（2）《公路路基施工技术规范》（JTGF10-2006）；

（3）《公路软土地基路堤设计与施工技术规范》(JTJ017-96)；

（4）巴中至南充至广安（川渝界）高速公路TJ5合同段《两阶段施工图设计》、《技术规范》及其它有关文件。

2、编制原则

（1）确保实现合同要求的质量、安全、环保、工期目标。

（2）严格遵守施工验收规范、规程和制度。

（3）科学组织、严格管理、精心施工，争创优质工程。

（4）合理安排施工计划、统筹规划、合理布局，保证施工有序性、连续性、均衡性。

（5）考虑本标段工程特点、工期及施工环境。精心布置现场，节约用地，文明施工，搞好环境保护，尊重民风民俗，方便地方人民生活交通。

二、工程概况

1、工程简介

本项目为巴南广高速公路土建工程，路基全宽24.5米，本合同段起点桩号为K148+380，终点桩号为K169+670，全长21.326Km,全线需要铺设土工格栅的位置主要有：高填路堤处理22处，陡坡路堤处理11处，填挖交界处理 118处，水泥搅拌桩处理48处。共需铺设土工隔栅623693m2。

2、施工条件

（1）施工便道可以通行，满足施工需求。

（2）铺设土工格栅所用的施工机械、工具、材料已经全部备齐，并且运行状况良好。

3、土工格栅处理范围

（1）采用水泥搅拌桩处治的涵洞、通道基底；

（2）路基填挖交界段基底补强；

（3）采用水泥搅拌桩处治的软土路基基底； 巴南广高速公路TJ5合同段 土工格栅施工技术方案
