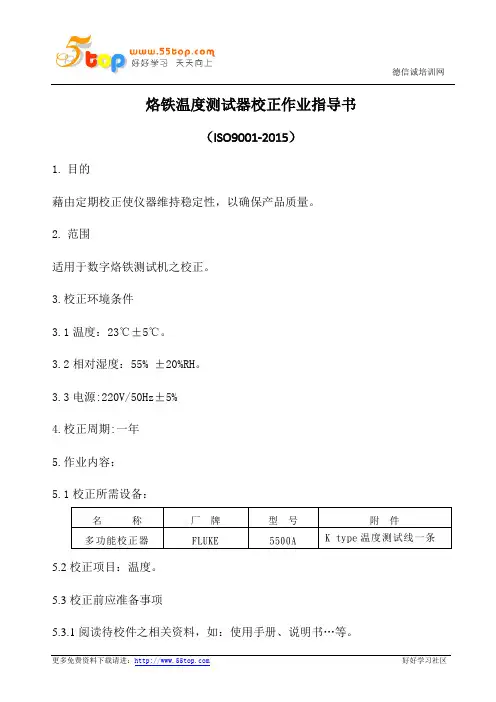

更多免费资料下载请进： 好好学习社区 烙铁温度测试器校正作业指导书

（ISO9001-2015）

1. 目的

藉由定期校正使仪器维持稳定性，以确保产品质量。

2. 范围

适用于数字烙铁测试机之校正。

3.校正环境条件

3.1温度：23℃±5℃。

3.2相对湿度：55% ±20%RH。

3.3电源:220V/50Hz±5%

4.校正周期:一年

5.作业内容：

5.1校正所需设备：

名 称 厂 牌 型 号 附 件

多功能校正器 FLUKE 5500A K type温度测试线一条

5.2校正项目：温度。

5.3校正前应准备事项

5.3.1阅读待校件之相关资料，如：使用手册、说明书…等。 德信诚培训网

更多免费资料下载请进： 好好学习社区 5.3.2校正设备及待校件先在仪校室热机30min以上。

5.3.3确认校正环境在合格的状态下。

5.4校正方法

5.4.1参考下图依箭头方向压下待测件上之白色塑料钮，取下烙铁温度测试之Y型连接线，使之呈开路状态。

5.4.2将温度测试线插头端之＋/－极插入Calibrator的TC输出＋/－极，测试端之＋/－极分别接在待校件温度量测＋/－极上。

5.4.3将Calibrator输出欲校正的温度值并记录待测件的显示值。

5.5校正后之处理

5.5.1关闭电源，拆除连接线并将标准件收归定位。

5.5.2判判定该校验仪器是否合格：

5.5.2.1合格：贴上校验合格卷标，通知使用单位领回。

5.5.2.2不合格：贴上暂停使用卷标，通知该仪器使用单位领回安排检修。 德信诚培训网

更多免费资料下载请进： 好好学习社区 5.5.3整理校正报告并将该仪器此次校正日期、有效日期及校验结果登录于

【仪器量规设备校验/保养记录】。

5.6注意事项

5.6.1温度校验时若发现温度误差很大且升降之方向相反，应为＋/－极接错，只需将＋/－极对调即可。

质量技术监督综合检测中心

作业指导书

（工作用玻璃液体温度计与双金属、压力式温度计）

编号：

标准负责人：

受控情况：

二0一八年元月

一、 目的

是使温度计检定工作实施细则规范化；

二、 适用范围

本细则适用于测量范围在（-20～+300）℃的工作用玻璃液体温度计、双金属温度计、压力是温度计的首次检定、后续检定和使用中检定；

三、 编写依据

本细则依据JG130-2011《工作用玻璃液体温度计检定规程》、JJG310-2002《压力式温度计检定规程》、JJG226-2001《双金属温度计检定规程》；

四、 检定条件

1、温度：（15～35）℃

2、相对湿度：≤85RH%

3、工作用玻璃液体温度计检定还应满足标准器及配套电测设备相应的环境要求，要满足防止水银外漏污染环境的条件；

五、 标准器及配套设备

1、.二等标准水银温度计、标准汞基温度计、标准铜-铜镍热电偶和二等标准铂电阻温度计（当选用最后二个标准器时，应选用0.02级低电势直流电位差计及配套设备）；

2、酒精低温槽、恒温水槽、恒温油槽、高温槽、冰点槽、读数放大镜（5-10倍）、读数望远镜（放大倍数5倍以上，可调水平）、100V或500V的兆欧表、不住温度计钢直尺

六、 检定方法

1、 外观

1.1工作用玻璃液体

首次检定的温度计：以目力、放大镜、钢直尺观察温度计应符合JJG130-2011《工作用玻璃液体温度计检定规程》中6.1～6.4的要求；

后续检定的温度计应着重检查温度计感温饱和和其他部分有无损坏和裂痕等，感温液柱若有断节、气泡或在安全泡、毛细管壁等处留有液滴或挂色等现象，能修复者，经修复后才能检定。

1.2压力式温度计

用目力观察温度计应符合JJG310-2002《压力式温度计检定规程》中4.1的规定，温度计在后续检定和使用中检验时允许有不影响使用和正确读数的缺陷。

1.3双金属温度计 质量技术监督综合检测中心 文件编号

1目的

为提高实验室所使用的温度计、温湿度计（表）的计量准确性，满足实验室温度控制和湿度控制要求，需要对实验室所用的温度计、温湿度计（表）进行自校准。

2适用范围：

适用于本实验室在下列情况中使用的温度计、温湿度计（表）

2.1实验分析中需要准确温、湿度计量的温度计、温湿度计（表）。

2.2有温湿度环境控制要求的实验室所用的温度计、温湿度计（表）。

2.3新购或刚维修调校好的温度计、温湿度计（表）。

3职责

1.1 实验室技术人员对所用温度计、温湿度计（表）进行自校准，对比对结果进行判定，并登记建档。

3. 2科室负责人负责审核。

4比对程序与相关要求：

4.1以一已由计量部门最新检定校准过的温度计、或温湿度表为标准，在同一处不同温度、湿度环境条件下分别对各种温度计、温湿度计（表）进行两次比对。特殊要求的温度计在不同分析实验项目的允许温度范围内的场所（如：冷藏柜、培养箱）作比对，要求温度误差，不超过0.5C；一般要求的温度计、温湿度计（表）作比对，其温度误差W1.5C,湿度误差W±9%RH,视作为合乎使用要求予以合格认定。

4. 2量器比对要先选定适宜的工作场地和稳定的工作台面，要求此台面离地、离墙壁各1米远，避开阳光直射和热源辐照，要求比对环境洁净，不得有腐蚀性气体、有机物气体和水蒸汽存在。

温度0~40C,湿度20%RH-95%RHo

4. 3作为参照标准的温度计、温湿度表要求一年一校，由相关科室负责保管，比对时,由实验室技术人员领取作为参照标准的此量具并与待校准的温度计，或温湿度计（表）同时置于工作场所处，30分钟后读数、记录比对结果。

4. 4经检定合格的温度计、温湿度计（表）允许在实验室使用，不合格的温度计、温

湿度计（表）要停用或销毁。 作业指导书 修订状态：5/0

文件编号：HNJ1-ZZ-YJ-02-2016

温度计、温湿度计（表）自校准方法 文件页码：共2页，第2页

颁布日期：2016年6月30日 修订日期：/年/月/日 实施日期：2016年7月1日

精心整理

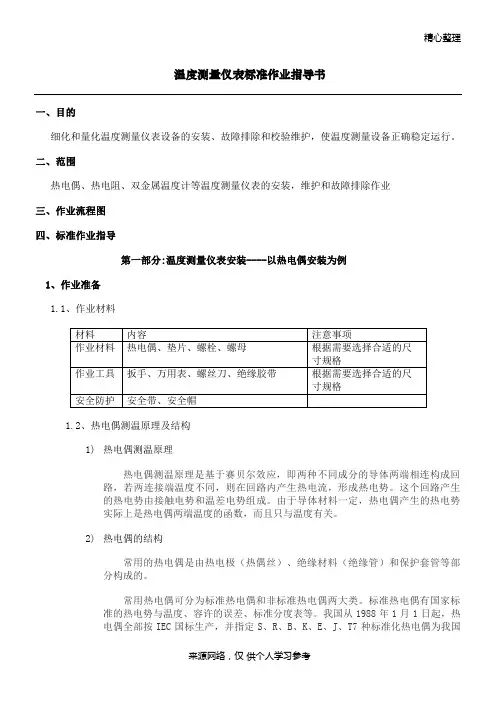

来源网络，仅 供个人学习参考 温度测量仪表标准作业指导书

一、目的

细化和量化温度测量仪表设备的安装、故障排除和校验维护，使温度测量设备正确稳定运行。

二、范围

热电偶、热电阻、双金属温度计等温度测量仪表的安装，维护和故障排除作业

三、作业流程图

四、标准作业指导

第一部分:温度测量仪表安装----以热电偶安装为例

1、作业准备

1.1、作业材料

材料 内容 注意事项

作业材料 热电偶、垫片、螺栓、螺母 根据需要选择合适的尺寸规格

作业工具 扳手、万用表、螺丝刀、绝缘胶带 根据需要选择合适的尺寸规格

安全防护 安全带、安全帽

1.2、热电偶测温原理及结构

1) 热电偶测温原理

热电偶测温原理是基于赛贝尔效应，即两种不同成分的导体两端相连构成回路，若两连接端温度不同，则在回路内产生热电流，形成热电势。这个回路产生的热电势由接触电势和温差电势组成。由于导体材料一定，热电偶产生的热电势实际上是热电偶两端温度的函数，而且只与温度有关。

2) 热电偶的结构

常用的热电偶是由热电极（热偶丝）、绝缘材料（绝缘管）和保护套管等部分构成的。

常用热电偶可分为标准热电偶和非标准热电偶两大类。标准热电偶有国家标准的热电势与温度、容许的误差、标准分度表等。我国从1988年1月1日起，热电偶全部按IEC国标生产，并指定S、R、B、K、E、J、T7种标准化热电偶为我国精心整理

来源网络，仅 供个人学习参考 统一设计型热电偶。非标准型热电偶则一般用于特殊场合，国家并没有统一制定严格的标准。

1.3、热电偶的选型

具体选型流程为：型号的选择—分度号的选择—防爆等级的选—精度等级的选择—安装固定形式的选择—保护管材质的选择—长度或插入深度的选择。

在选择热电偶的时候，要根据所要求的使用温度范围、所需精度、使用气氛、测定对象的性能、响应时间和经济效益等综合因素进行参考。

1） 选择测量精度和温度测量范围。

使用温度在1300℃~1800℃，要求精度比较高时，一般选用B型热电偶；要求精度不高，气氛又允许可用钨铼热电偶，高于1800℃一般选用钨铼热电偶；使用温度在1000℃~1300℃要求精度又比较高可用S型热电偶和N型热电偶；在1000℃以下一般用K型热电偶和N型热电偶，低于400℃一般用E型热电偶；250℃以下及负温测量一般用T型电偶，在低温时T型热电偶稳定而且精度高。
