S7-200自由口通讯

一、基础知识介绍(名词理解,原理,工作机制)

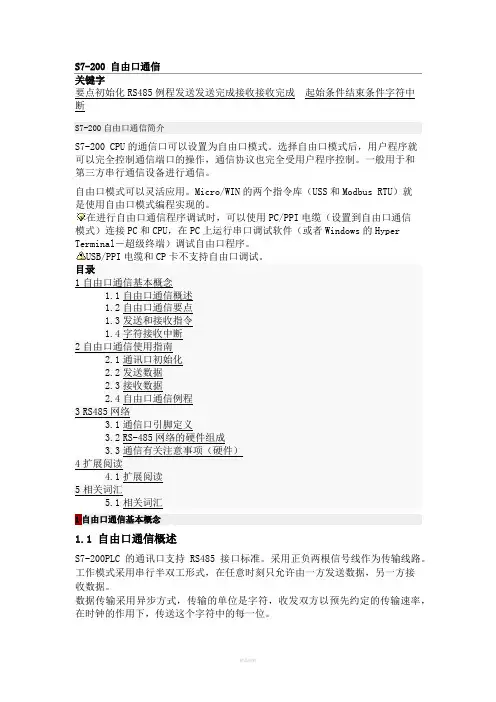

1、S7-200CPU的通讯口可以设置为自由口模式(如何设置成自由口模式?)。选

择自由口模式后,用户程序可以完全控制通讯端口的操作(如何控制通讯端口

的操作),通讯协议也完全受用户程序控制(如何控制通讯协议)。S7-200 CPU

处于自由口通信模式时,通信功能完全由用户程序控制,所有的通信任务和信

息定义均需由用户编程实现。

2、S7-200CPU上的通讯口在电气上是标准的RS-485半双工串行通讯口。

此串行字符通信的格式可以包含:○一个起始位。○7或8位字符(数据字节)。

○一个奇偶校验位,或没有校验位。○一个停止位。○通信波特率可以设置为

1200,2400,4800,9600,19200,38400,57600,115200 bit/s。凡是符合这些格式的串行

通信设备,都可以和S7-200 CPU通信。

借助自由口通信模式,S7-200 CPU 可与许多通信协议公开的其他设备、控制器

进行通信,其波特率为1200~115200bit/s。

自由口通信是一种基于RS485 硬件基础上,允许应用程序控制S7-200 CPU 的通

信端口、以实现一些自定义通信协议的通信方式。

3、自由口通讯(顾名思义很自由)可以通过用户程序灵活控制,没有固定模式。

S7-200 可通过自由口通讯协议访问下列设备:– 带用户端软件的PC机,– 条形

码阅读器,– 串口打印机,– 并口打印机,– S7-200,– S7-300 with CP 340

– 非Siemens PLC,– 调制解调器。S7-200 CPU 通信端口是RS485 标准,因此如

果通信对象是RS232 设备,则需要使用RS232/PPI 电缆。

4、“请求-响应”工作机制:S7-200 CPU可以作为主站先向从站发送数据请求,

然后等待从站的数据响应,也可以作为从站,首先等待主站发送过来的数据请

求,然后根据请求的内容,按规则把相关数据返回给主站。上述过程,反复进

行,实现数据交换。如果CPU作为主站,有多个从站设备,那么一般在请求信

息里面会包含地址信息,各个从站接收到数据请求后,首先会判断请求信息里

面的地址信息和本机地址是否一致,如果不一致,会忽略,如果一致,会根据

请求的内容,按协议规则把相关数据返回给主站。

5、由于S7-200 CPU 通信端口是半双工通信口,所以发送和接受不能同时进行。

S7-200 CPU 通信口处于自由口模式下时,该通信口不能同时工作在其他通信模

式下(不支持其他通讯协议如PPI)。如不能端口1在进行自由口通信时,又使用

端口1进行PPI 编程。自由口通信只有在S7-200 CPU 处于RUN 模式下才能被激

活,如果将S7-200 CPU 设置为STOP 模式,则通信端口将根据S7-200CPU 系统

块中的配置转换到PPI 协议。CPU停止时,自由口不能工作,编程软件才可以与CPU通信。6、自由口通讯的核心指令时发送XMT和接受RCV指令,要注意多条指令不能同

时有效,数据的发送和接受需经过数据缓冲区,发送指令是把缓冲区的数据通

过通讯口发送出去,接受指令是从通讯口把数据接收到缓冲区里,调用发送XMT和接受RCV指令时只需要指定通讯口和数据缓冲区的起始字节地址。发送

XMT和接受RCV指令与网络上通讯对象的地址无关,而仅对本地的通讯端口操作,

如果网络上有多个设备,消息中必然包含地址信息,这些地址信息的消息才是

发送XMT和接受RCV指令的处理对象。

7、使用自由口通信前,必须了解自由口通信工作模式的定义方法,即控制字的

组态。S7-200 CPU 的自由口通信的数据字节格式必须含有一个起始位、一个停

止位,数据位长度为7位或8位,校验位和校验类型(奇、偶校验)可选。S7-200 CPU 的自由口通信定义方法为将自由口通信操作数传入特殊寄存器

SMB30(端口0)和SMB130 (端口1)进行端口定义,自由口通信操作数定义

如下所示:MSB 7 LSB 0

ppdbbbmm

PP:校验选择,00=不校验,01偶校验,10不校验,11奇校验

d:每个字符的数据位,0=每个字符8位,1=,每个字符7位

bbb:自由口波特率,000=38400波特,001=19200波特,010=9600波特,

011=4800波特,100=2400波特,101=1200波特,110=115.2K波特,111=57.6K波

特mm:协议选择,00=PPI/从站模式,01=自由口模式,10= PPI/主站模式,11=保

留(缺省设置为PPI/从站模式)

例如:MOVB 5,SMB30 5表示无校验位,8位数据位,19200bit/s,自由口模

式SMB30表示端口0。

8、自由口通信模式主要使用XMT (发送)和RCV (接收)两条指令,以及相

应的特殊寄存器。XMT 指令利用数据缓冲区指定要发送的字符,用于向指定通

信口以字节为单位发送一串数据字符,一次最多发送255个字节。XMT 指令完

成后,会产生一个中断事件( Port 0为中断事件9,Port1为中断事件26,通讯

口中断:产生使程序可以控制通讯口的事件)。• XMT 指令的缓冲区格式如下表所示:

发送字节个数,数据字节。。。。。最多发送255个字节。信息报文模式:

起始符地址指令类型数据。。。数据校验校验结束符

主站发出XMT 指令,发送指令激活了,把缓冲区数据通过通讯口发出,RCV接

收指令激活了,等待响应,会进入接收等待状态,如果数据没有过来,会一直

保持接收等待状态(监视通讯口)。如果有数据过来了,且满足设置的消息起始

条件,会进入消息接收状态;满足设置的消息结束条件,则结束消息,然后退

出接收状态。从站RCV接收指令,接收到主站的信息报文,处理后,按照主站

要求,通过XMT 指令,传给主站。“请求-响应”工作机制

9、RCV 指令可以从S7-200 CPU 的通信口接收一个或多个数据字节,接收到的

数据字节将被保存在接收数据缓冲区内。RCV 指令完成后,会产生一个中断事件( Port 0为中断事件23,Port1 为中断事件24)。特殊寄存器SMB86 和SMB186 则分别提供Port0 和Port1 的接收信息状态字节。

• RCV 指令的缓冲区格式如下表所示:

接收字节个数,起始字符,数据字节。。。。。,结束字符,最多255个字节。

10、XMT 指令和RCV 指令是非常简单,重要的工作是处理缓冲区的数据。

S7-200 CPU自由口编程有两种方式:一种是使用XMT 指令和RCV 指令,另一种

方式是使用接收字符中断( Port 0为中断事件8,Port1 为中断事件26)。

发送/接收指令作为主站:• 根据协议内容定义好发送缓冲区。

• 在首次扫描中设置相关通讯参数。

• 在首次扫描中连接“接收完成中断”,“发送信息中断”。

• 启用发送XMT 指令,把缓冲区数据发送出去。

• 在发送完成中断程序中,调用接收RCV指令。

• 在接收完成中断程序中,判断接收是否正确,如果正确,调用发送XMT 指令

重新请求数据;如果不正确,可考虑再次重新发一次请求。

发送/接收指令作为从站:• 在首次扫描中设置相关通讯参数,如SMB87,SMB30。

• 在首次扫描中连接“接收完成中断”,“发送信息中断”。

• 启用发送RCV 指令,把缓冲区数据发送出去。

• 在接收完成中断程序中,判断接收是否正确(SMB86是否等于16#20),如果

正确判断请求指令,组织相应的数据到缓冲区里,调用发送XMT 指令重新请求

数据;如果不正确,重新调用接收RCV 指令,可考虑再次重新发一次请求。•在发送完成中断程序中,调用接收RCV指令。

接收字符中断( Port 0为中断事件8,Port1 为中断事件26)。对于信息字符开

始和结束为2个字符的话,只能用这种:• 在首次扫描中设置相关通讯参数。

• 在首次扫描中连接“接收字符中断”

• CPU通讯口每接收一个字符,会产生一个接收字符中断,并把接收到的字符放

到SMB2里面,我们需要在接收字符中断程序里,根据SMB2的内容编程。

11、接收指令复杂,选择信息的起始和结束条件,使用SMB86至SMB94对端口0

设置,使用SMB186至SMB194对端口1设置,只针对接收指令。SMB86为接收信息状态字节,SMB87为接收信息控制字节,SMB88信息字符的

开始,SMB89信息字符的结束,SMB90字符间空闲时间,毫秒,2个字节,SMB92信息定时器,超过这个时间段,终止接收信息,毫秒,2个字节,SMB94

接收最大字符数。

二、实例1、自由口发送实例(只使用发送指令XMT,使用了定时中断10,使用简单)

1 )功能要求

• 记录定时中断次数,将计数值转化为ASCII字符串,再通过CPU224XP 的Port0

发送到计算机串口,计算机接受并利用超级终端显示与S7-200 CPU 通信的内容。

2) 硬件需求

• 带串口的PC 机、S7-200 CPU 224XP、RS 232 电缆(推荐采用西门子S7-200 串

口编程电缆)3) 简要实现步骤

• (1)编写S7-200 PLC 程序。• (2)下载程序到S7-200 PLC 中。

• (3)配置计算机的超级终端。• (4)使用计算机上超级终端接收并显示与

S7-200 CPU 通信的通信内容。

4)编程说明1、规定缓冲区为VB100 到VB114 ,使用数据块进行缓冲区定义。

地址存储数据说明VB10014发送字节数

VB101-112数据字节数据字节

VB11316#0D消息结束字符

VB11416#0A回车符

在Step7- Micro/Win 中组态数据块VB100 14 ;发送字节数

VD200 0 ;累加器清0

VB113 16#0D ;消息结束字符

VB114 16#0A ;回车符

16#0D和16#0A用于计算机的超级终端显示需要。

2 、程序结构及用途

• 主程序:根据I 0.3 状态初始化端口1为自由口通信

• SBR_0:定义端口0为自由口,初始化定时中断

• SBR_1: 定义端口0为普通PPI 从站通信口

• INT_0: 对定时中断计数并从端口0发送计数值

3、程序编写

主程序:

初始化自由口通讯LD I0.3

EU上升沿

CALL SBR_0:SBR0调用子程序

恢复正常的PPI通讯LD I0.3

ED下降沿

CALL SBR_1:SBR1

SBR_0:定义端口的通讯参数

LD SM0.0

MOVB 16#09, SMB30 定义通讯口为自由口模式,9600 bit/s,无校验,每个

字符8个数据位
