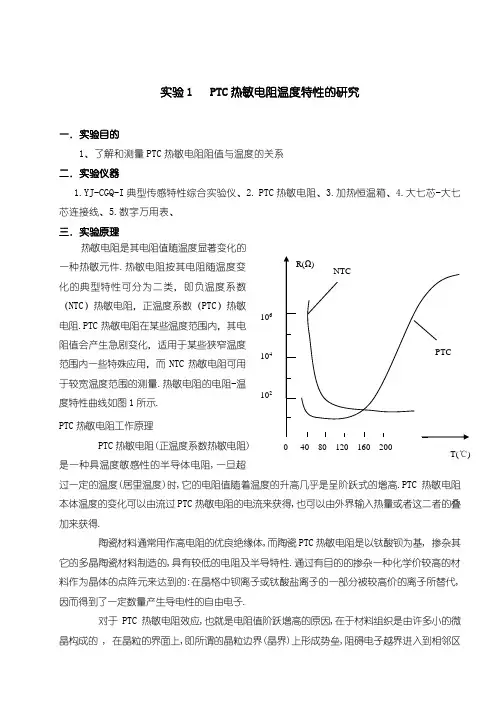

实验1 PTC热敏电阻温度特性的研究
一．实验目的
1、了解和测量PTC热敏电阻阻值与温度的关系
二．实验仪器
1.YJ-CGQ-I典型传感特性综合实验仪、2. PTC热敏电阻、3.加热恒温箱、4.大七芯-大七芯连接线、5.数字万用表、
三．实验原理
热敏电阻是其电阻值随温度显著变化的一种热敏元件.热敏电阻按其电阻随温度变化的典型特性可分为二类，即负温度系数（NTC）热敏电阻，正温度系数（PTC）热敏电阻.PTC热敏电阻在某些温度范围内，其电阻值会产生急剧变化，适用于某些狭窄温度范围内一些特殊应用，而NTC热敏电阻可用于较宽温度范围的测量.热敏电阻的电阻-温度特性曲线如图1所示.
PTC热敏电阻工作原理
PTC热敏电阻(正温度系数热敏电阻)是一种具温度敏感性的半导体电阻,一旦超过一定的温度(居里温度)时,它的电阻值随着温度的升高几乎是呈阶跃式的增高.PTC热敏电阻本体温度的变化可以由流过PTC热敏电阻的电流来获得,也可以由外界输入热量或者这二者的叠加来获得.
陶瓷材料通常用作高电阻的优良绝缘体,而陶瓷PTC热敏电阻是以钛酸钡为基, 掺杂其它的多晶陶瓷材料制造的,具有较低的电阻及半导特性.通过有目的的掺杂一种化学价较高的材料作为晶体的点阵元来达到的:在晶格中钡离子或钛酸盐离子的一部分被较高价的离子所替代,因而得到了一定数量产生导电性的自由电子.
对于PTC热敏电阻效应,也就是电阻值阶跃增高的原因,在于材料组织是由许多小的微晶构成的 , 在晶粒的界面上,即所谓的晶粒边界(晶界)上形成势垒,阻碍电子越界进入到相邻区0 40 80 120 160 200 106
104
102 R(Ω)
T(℃) PTC NTC 域中去, 因此而产生高的电阻.这种效应在温度低时被抵消:在晶界上高的介电常数和自发的极化强度在低温时阻碍了势垒的形成并使电子可以自由地流动.而这种效应在高温时,介电常数和极化强度大幅度地降低, 导致势垒及电阻大幅度地增高,呈现出强烈的PTC效应.
热敏电阻温度特性研究实验
热敏电阻是一种电阻值随温度变化而变化的电阻器件，其特性可以用于温度测量、温度补偿和温度控制等应用。为了研究热敏电阻的温度特性，我们可以进行以下实验来获取相关数据并分析。
第一步：实验准备
在进行实验之前，我们需要准备以下材料和仪器：
1. 热敏电阻：选择一款具有明确参数和规格的热敏电阻。我们可以根据实际需求和实验目的选择合适的材料和规格。
2. 温度控制装置：使用恒温水槽或热电偶与温控器等设备来提供稳定的温度环境。
3. 电阻测量设备：选择一台高精度的电阻计来测量热敏电阻的电阻值。
4. 数据记录装置：通过连接电阻计和计算机，或是使用独立的数据记录设备，将实验数据记录下来以便后续分析。
第二步：实验过程
1. 首先，将热敏电阻与电阻测量设备连接。注意确保连接的稳定和可靠，避免因为松动或接触不良导致实验误差。
2. 将热敏电阻放置在温度控制装置中，并设定一系列不同的温度值。可以根据实验需求选择适当的温度范围和步进值。 3. 保持每个温度值下的稳定状态，等待热敏电阻达到热平衡。这样确保测量的数据准确可靠。
4. 使用电阻计测量每个温度下热敏电阻的电阻值，并记录下来。为了提高准确度，可以对每个温度值进行多次测量并取平均值。
5. 根据实验需要，可以重复多次实验以获得更加可靠的数据。
第三步：实验数据分析与应用
1. 整理实验数据，将测量得到的热敏电阻电阻值与相应的温度值进行对应。
2. 基于这些数据，我们可以绘制出热敏电阻的温度特性曲线，其中横轴表示温度，纵轴表示电阻值。通过曲线的形状和趋势，我们可以分析出热敏电阻的温度响应特性和敏感度。
3. 进一步，我们可以根据实验数据和温度特性曲线，开发出与热敏电阻相关的温度测量、控制和补偿等应用。例如，使用热敏电阻的温度特性来实现恒温控制系统、电子温度计或温度补偿技术。
其他专业性角度：
1. 理论分析：可以通过数学模型和物理方程来解释和解析热敏电阻的温度特性。例如，通过电阻和温度之间的数学关系，可以计算出电阻值随温度变化的速率或曲线斜率。
热敏电阻温度特性研究实验报告
热敏电阻温度特性研究实验报告
引言：
热敏电阻是一种能够随温度变化而改变电阻值的电子元件。它在工业、医疗、环保等领域中有着广泛的应用。本实验旨在研究热敏电阻的温度特性，探索其在不同温度下的电阻变化规律，为其应用提供参考。
实验设计：
本实验采用的热敏电阻为NTC热敏电阻，其电阻值随温度的升高而下降。实验所用的测试仪器有温度计、电压源、电流表和万用表。
实验步骤：
1. 将热敏电阻与电路连接，保证电路的正常工作。
2. 将电压源接入电路，调节电压为常数值。
3. 使用温度计测量热敏电阻的温度，记录下每个温度点对应的电阻值。
4. 重复步骤3，直到覆盖整个温度范围。
实验结果：
通过实验数据的收集与整理，我们得到了热敏电阻在不同温度下的电阻值变化曲线。实验结果表明，随着温度的升高，热敏电阻的电阻值呈现出逐渐下降的趋势。当温度较低时，电阻值变化较小；而当温度升高到一定程度时，电阻值的变化速度加快。
讨论：
1. 温度对热敏电阻的影响：根据实验结果，我们可以得出结论：温度对热敏电阻的电阻值有着显著的影响。随着温度的升高，热敏电阻的电阻值逐渐下降。这是因为在高温下，热敏电阻内部的电导率增加，电子的运动能力增强，从而导致电阻值的降低。
2. 热敏电阻的应用：热敏电阻的温度特性使其在许多领域中得到了广泛的应用。例如，在温度控制系统中，热敏电阻可以用来检测环境温度，并通过控制电路来实现温度的自动调节。此外，热敏电阻还可以用于温度计、温度补偿电路等方面。
结论：
通过本次实验，我们对热敏电阻的温度特性有了更深入的了解。实验结果表明，热敏电阻的电阻值随温度的升高而下降。这一特性使得热敏电阻在许多领域中有着广泛的应用前景。对于今后的研究和应用，我们可以进一步探索热敏电阻的温度特性，优化其性能，并将其应用于更多的领域中，为人们的生活和工作带来更多便利。
热敏电阻正温度系数
热敏电阻正温度系数是指在一定温度范围内，热敏电阻的电阻值随温度升高而增加的比例。在实际应用中，热敏电阻正温度系数是非常重要的一个参数，因为它能够影响到热敏电阻的稳定性和精度。
一、热敏电阻的基本原理
热敏电阻是一种利用材料在不同温度下表现出不同电阻特性的元件，其基本原理就是材料在不同温度下带有不同数量和类型的自由载流子，从而导致了材料表现出不同的导电特性。根据这个原理，我们可以通过测量热敏电阻在不同温度下的电阻值来确定当前环境或设备的温度。
二、热敏电阻正温度系数的定义
热敏电阻正温度系数指的是在一定范围内，随着环境或设备温度升高，热敏电阻所表现出来的电阻值增加的比例。通常情况下，该系数会以每摄氏度增加多少百分比来表示。
三、热敏电阻正温度系数的计算方法
热敏电阻的正温度系数可以通过下面的公式来计算：
αt = (1/Rt) * (dRt/dT)
其中，αt表示热敏电阻的正温度系数，Rt表示在某一温度下的电阻值，dRt/dT表示在该温度下电阻值随着温度变化的斜率。
四、热敏电阻正温度系数与材料特性之间的关系
热敏电阻正温度系数与材料特性之间存在着密切的关系。一般来说，当材料中自由载流子数量较多时，其表现出来的正温度系数就会比较大。而当自由载流子数量较少时，其表现出来的正温度系数则会比较小。
此外，在实际应用中我们还需要考虑到材料本身的稳定性和精度等因素。如果材料本身不够稳定或者精度不够高，那么即使其表现出来的正温度系数很大，也无法满足实际需求。
五、热敏电阻正温度系数在实际应用中的作用
热敏电阻正温度系数在实际应用中具有非常重要的作用。首先，它能够帮助我们快速准确地测量当前环境或设备的温度，从而保证设备的正常运行。其次，正温度系数还能够影响到热敏电阻的稳定性和精度，从而提高了设备的可靠性和精度。
总之，热敏电阻正温度系数是热敏电阻中非常重要的一个参数，在实际应用中需要我们根据具体需求进行选择和调整。同时，我们也需要注意到该参数与材料特性、稳定性和精度等因素之间的关系，以便更好地应用于实际场景中。
