钢结构安装施工规范

目 录

1．编制依据.............................................................2

2.工程概况..............................................................2

3.钢结构加工制作........................................................3

主要结构材料.........................................................3

加工制作技术措施.....................................................4

成品保护.............................................................5

4.钢结构安装............................................................5

工艺流程.............................................................5

安装前的准备.........................................................6

安装.................................................................7

安装校正.............................................................8

高强螺栓施工.........................................................9

湖北葛化华祥化学有限公司

年产10万吨离子膜烧碱及配套项目Ⅲ标段

安装工程

钢结构安装施工方案

武汉众恒环保节能工程有限公司 管廊钢结构安装

项目代号

Project No. 页 数

No.of Pages 文件类型

Doc. Type 修改说明

Revision Description

19

1 2015-11-9

版次

REV 日期

DATE 描述

DESCRP. 编制

PREP’D 审核

CHK’D 批准

APP’D 监理OWNER 业主

SUPERVISOR

目 录

一、编制说明

二、工程概况施工

三、编制依据

四、施工准备

五、施工流程图

六、施工工序

七、主要工序的施工方法及要求

八、质量检查

九、施工安全措施

十、工程验收

十一、施工机具

十二、施工人员

一、编制说明

本方案为湖北葛化华祥化学有限公司年产十万吨离子膜烧碱项目氯碱和氯苯外管钢结构工程施工而编制。为了较好地控制施工质量，确保安装工作的顺利进行，特制定本方案，作为指导性文件。施工中除应符合本方案的同时，还应符合设计图纸及相应的国家标准。

二、工程概况

2.1本工程为湖北葛化华祥化学有限公司年产十万吨离子膜烧碱项目氯碱和氯苯外管钢结构安装。

2.2工程说明

序号 工程特点 特点叙述

1 工程地点 云梦县隔蒲镇湖北葛化华祥化学有限公司工业园区

2 结构形式 钢结构

3 建筑结构安全等级 二级

4 设计使用年限 50年

5 建筑抗震设防烈度 6度

6 施工图设计单位 应城市天绘建筑设计有限责任公司、中南勘察设计院（湖北）有限责任公司

7 钢结构工程量 约800T

8 层数 二层，局部3层

9 管廊延长米 1327.635米（882.893、444.635）

2.3按招标文件的要求本工程施工范围包括：钢结构的现场制作及安装。

2.4管廊横向为字母轴、竖向为数字轴。包含氯碱外管廊和氯苯外管廊

三、编制依据

钢结构工程施工技术规范

关键章节之一：钢材

钢结构是用钢材经过加工、连接、安装组成的工程结构，毋庸置疑，钢材的质量决定了钢结构建筑的寿命。

规范由总则、术语和符号、施工测量、施工监测、施工安全和环境保护等16章组成。在规范”材料”中不仅提出：”钢材订货时，其品种、规格、性能等均应符合设计文件和国家现行有关钢材标准的规定”的要求，还罗列出《优质碳素结构钢》（GB∕T699）、《碳素结构钢》（GB∕T700）等30种常用钢材产品标准。规范要求，钢材的进场验收除符合规范的规定外，还应符合现行的国家标准《钢结构工程施工质量验收规范》（GB50205）的有关规定。规范要求，对以下6种情况的钢材应进行抽样复验。一是国外进口钢材；二是钢材混批；三是板厚等于或大于40毫米且设计有Z向性能要求的厚板；四是建筑结构安全等级为一级，大跨度钢结构中主要受力构件所采用的钢材；五是设计有复验要求的钢材；六是对质量有疑义的钢材。

规范要求，对钢材的复验应该包括力学性能试验和化学成分分析，取样、制样及试验方法按照《钢及钢产品力学性能试验取样位置及试样制备》（GB∕T2975）、《金属材料拉伸试验第1部分：室温试验方法》（GB∕T228.1）等7种钢材试验标准执行。此外，规范对钢结构工程中Q235、Q345等常用钢材的抽样复验检验批进行了详细的规定。

关键章节之二：焊接 中国建筑金属结构协会会长姚兵指出：”生命第一是建筑的重要准则。安全施工是建筑企业必须要高度重视的重点领域，对于钢结构行业来说更是如此。”

人们都知道，一件漂亮的衣服是通过裁缝师傅一针一线缝制而成的，成衣是否合体，不仅取决于剪裁的手艺也取决于缝纫的功力。同样的道理，钢结构建筑是由无数个构件，通过焊接组成的建筑，其质量的好坏、寿命的长短取决于焊接的质量。中国工程建设焊接协会副秘书长戴为志用”3年可以培养一个大学生，但10年未必能培养一个优秀的焊工”强调了焊工的重要性。

.

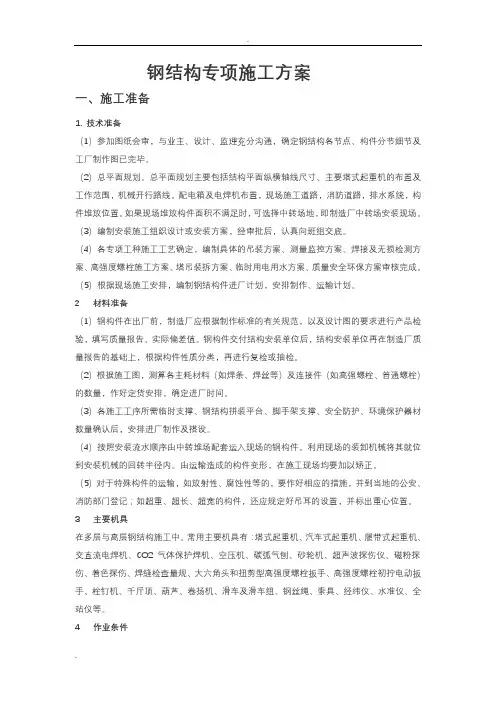

. 钢结构专项施工方案

一、施工准备

1. 技术准备

（1）参加图纸会审，与业主、设计、监理充分沟通，确定钢结构各节点、构件分节细节及工厂制作图已完毕。

（2）总平面规划。总平面规划主要包括结构平面纵横轴线尺寸、主要塔式起重机的布置及工作范围，机械开行路线，配电箱及电焊机布置，现场施工道路，消防道路，排水系统，构件堆放位置。如果现场堆放构件面积不满足时，可选择中转场地，即制造厂中转场安装现场。

（3）编制安装施工组织设计或安装方案，经审批后，认真向班组交底。

（4）各专项工种施工工艺确定，编制具体的吊装方案、测量监控方案、焊接及无损检测方案、高强度螺栓施工方案、塔吊装拆方案、临时用电用水方案、质量安全环保方案审核完成。

（5）根据现场施工安排，编制钢结构件进厂计划，安排制作、运输计划。

2 材料准备

（1）钢构件在出厂前，制造厂应根据制作标准的有关规范，以及设计图的要求进行产品检验，填写质量报告、实际偏差值。钢构件交付结构安装单位后，结构安装单位再在制造厂质量报告的基础上，根据构件性质分类，再进行复检或抽检。

（2）根据施工图，测算各主耗材料（如焊条、焊丝等）及连接件（如高强螺栓、普通螺栓）的数量，作好定货安排，确定进厂时间。

（3）各施工工序所需临时支撑、钢结构拼装平台、脚手架支撑、安全防护、环境保护器材数量确认后，安排进厂制作及搭设。

（4）按照安装流水顺序由中转堆场配套运入现场的钢构件，利用现场的装卸机械将其就位到安装机械的回转半径内。由运输造成的构件变形，在施工现场均要加以矫正。

（5）对于特殊构件的运输，如放射性、腐蚀性等的，要作好相应的措施，并到当地的公安、消防部门登记；如超重、超长、超宽的构件，还应规定好吊耳的设置，并标出重心位置。

3 主要机具

在多层与高层钢结构施工中。常用主要机具有：塔式起重机、汽车式起重机、履带式起重机、交直流电焊机、CO2 气体保护焊机、空压机、碳弧气刨、砂轮机、超声波探伤仪、磁粉探伤、着色探伤、焊缝检查量规、大六角头和扭剪型高强度螺栓扳手、高强度螺栓初拧电动扳手、栓钉机、千斤顶、葫芦、卷扬机、滑车及滑车组、钢丝绳、索具、经纬仪、水准仪、全站仪等。
