伏安法测电阻的原理
R=U/I是伏安法测电阻的原理，其中R为导体的电阻，U为导体两端的电压，I为通过导体的电流。伏安法测电阻是使用电流表和电压表直接测量导体电阻的常见方法，大致分为两种，电流表内接和电流表外接。
伏安法测电阻的基本原理是欧姆定律，只要测出元件两端电压和通过的电流，即可由欧姆定律计算出该元件的阻值。欧姆定律是指在同一电路中，通过某段导体的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比。
伏安法是一种电化学式分析方法，根据指示电极电位与通过电解池的电流之间的关系，而获得分析结果。是一种较为普遍的测量电阻的方法。因为是用电压除以电流，所以叫伏安法。
伏安法测电阻虽然精度不很高，但所用的测量仪器比较简单，而且使用也方便。是最基本的测电阻的方法，测电阻的方法还有替代法、惠斯通电桥法等多种。
实验名称： 伏安法测量定值电阻的阻值
实验时间：
实验目的：会用伏安法（即用电压表和电流表）测量定值电阻的阻值
实验原理：R=U/I
实验器材：电源、电压表、电流表、滑动变阻器、待测定值电阻、开关各一个、导线若干
实验电路图：
实验步骤： 1）断开开关，按照电路图连接电路；
2）接入电路的滑动变阻器阻值调到最大；
3）检查无误后，再闭合开关S，改变滑动变阻器的阻值三次，分别读出对应的电流表、电压表的示数，并填入下面的表格中；
4）断开开关，计算定值电阻R阻值 ，并算出三次阻值的平均值填入表格；
5）先拆除．．．电源两极导线，再拆除其它部分实验线路，整理好实验器材。
实验注意事项： ①连接电路时开关要处于断开位置；
②滑动变阻器的滑片要放在最大电阻值的位置；
③电压表选用0-3V量程，电流表选用0-0．6A；
④注意认清电压表、电流表的“＋”、“－”接线柱，使电流“+”进“-„”出；
⑤ 可以先连“主电路”即由电阻R、电流表、电压表、滑动变阻器、单刀开关、电源组成的串联电路，检查无误后再接电压表；
⑥注意分度值，正确读出电流表、电压表上的数值．
实验数据记录与处理:
电 压（V）
电 流（A）
电 阻（Ω）
电阻平均值（Ω）
1
2
3
实验总结:
回顾自己在实验中的表现和收获，对于实验中存在的问题，要作为以后的教训． 物 理 量 序 号
1、开关 按照电路图连接电路，滑动变阻器滑片处于 位置。
2、闭合开关，调节 ，读出 值和 值并记录；计算出
值。
4、继续调节 重复上述实验，并记录和计算。
5、计算出RX的平均值。
6、误差分析；整理器材。 黑虎中学《伏安法测电阻》实验报告
班次：____________组次：_____________ 姓名： 时间：
一．测量定值电阻的阻值
（1）实验原理：
（2）实验器材：
（3）电路图： 实物图：
（4）实验步骤：
（5）实验数据：
实验序号 电压U/V 电流I/A 电阻RX/Ω 平均值RX/Ω
1
2
3
（6）滑动变阻器的作用：
二．测量小灯泡的电阻：
（1）电路图： 实物图 ：
（2）实验数据：
实验序号 电压U/V 电流I/A 灯泡电阻RL/Ω
1
2
3
（3）灯泡正常发光时的电阻是：RL=
（4）问题：计算灯泡电阻时能不能取平均值？为什么？
练习：1．某同学按下图所示电路连好实验器材后，闭合开关，灯泡正常发光，但电压表指针不动，这可能是 ( )
A．电流表烧坏，电路开路
B．电流表完好，与电流表相
连的导线断了
C．电压表接线柱处导线短路
物理实验报告单
九年级 105 班 姓名：
实验名称：伏安法测电阻
实验目的： 会用伏安法测电阻
实验器材： 电池（含电池夹）、开关、滑动变阻器、定值电阻、电压表、电流表、导线
实验步骤：
1、根据电路图连接电路。
2、闭合开关前，先将滑片移到 位置。
3、闭合开关，移动滑片改变电阻两端的电压，读出对应的三组电压表和电流表的示数，并记录。
4、根据公式 算出每次的电阻，再求出电阻的平均值，就是所没电阻的阻值。
电流I/A 电压U/V 电阻R/Ω
1
2
3
电阻平均值：
实验结论：
教师评分： 日期 2017.11.28

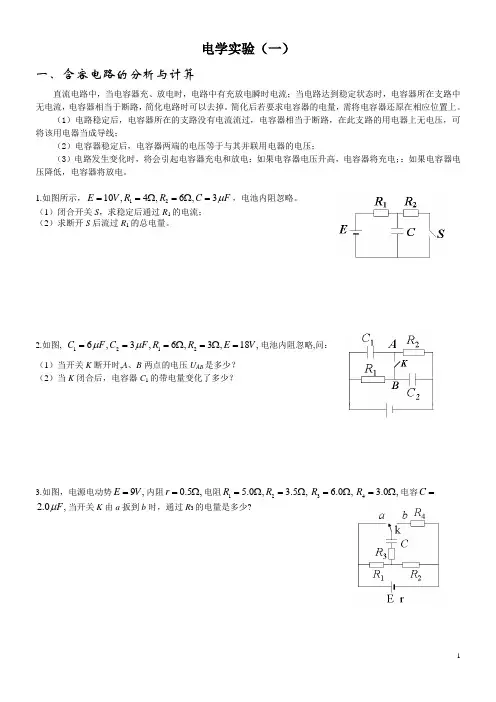

1 电学实验（一）
一、含容电路的分析与计算
直流电路中，当电容器充、放电时，电路中有充放电瞬时电流；当电路达到稳定状态时，电容器所在支路中无电流，电容器相当于断路，简化电路时可以去掉。简化后若要求电容器的电量，需将电容器还原在相应位置上。
（1）电路稳定后，电容器所在的支路没有电流流过，电容器相当于断路，在此支路的用电器上无电压，可将该用电器当成导线；
（2）电容器稳定后，电容器两端的电压等于与其并联用电器的电压；
（3）电路发生变化时，将会引起电容器充电和放电：如果电容器电压升高，电容器将充电；：如果电容器电压降低，电容器将放电。
1.如图所示，1210,4,6,3EVRRCF，电池内阻忽略。
（1）闭合开关S，求稳定后通过R1的电流；
（2）求断开S后流过R1的总电量。
2.如图, 12126,3,6,3,18,CFCFRREV电池内阻忽略,问：
（1）当开关K断开时,A、B两点的电压UAB是多少？
（2）当K闭合后，电容器C1的带电量变化了多少？
3.如图，电源电动势9,EV内阻0.5,r电阻125.0,3.5,RR36.0,R43.0,R电容C
2.0,F当开关K由a扳到b时，通过R3的电量是多少?
2 二、伏安法测电阻：R测=U/I
1.电流表内接法和外接法的选择
连接方式 电流表外接 电流表内接
电路图
误差原因 电压表内阻RV分流 电流表内阻RA分压
测量值和真实值的关系 RR测1VRVVVVRRUUURRRUURIIIRRRRR测 RR测
RAAUUURRRRII测
适用条件 ①阻值比较法：VRR?，即测量小电阻时
②比值法：VARRRR，即VARRR时
③试触法：当电压表的示数变化相对显著时
212111||||UUIIUI ①阻值比较法：ARR?,即测量大电阻时
②比值法：VARRRR，即VARRR时
